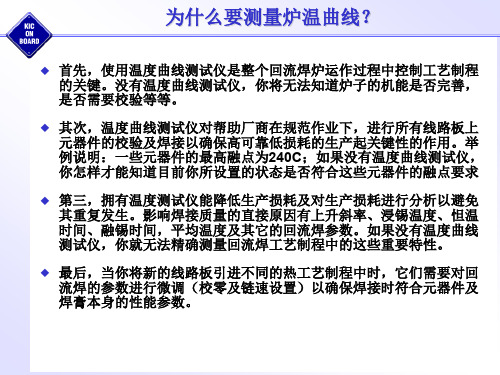

第三，拥有温度测试仪能降低生产损耗及对生产损耗进行分析以避免其重复发生。影响焊接质量的直接原因有上升斜率、浸锡温度、怛温时间、融锡时间，平均温度及其它的回流焊参数。如果没有温度曲线测试仪，你就无法精确测量回流焊工艺制程中的这些重要特性。
最后，当你将新的线路板引进不同的热工艺制程中时，它们需要对回流焊的参数进行微调（校零及链速设置）以确保焊接时符合元器件及焊膏本身的性能参数。
160度以上时间 0.13 0.12 0.1
0.31 0.24 0.15 0.17
0.13
0.37 0.52 0.37 0.31 0.37 0.28 0.37 0.31
0.18 0.14 0.23 0.12 0.3 0.14 0.28 0.16
110-160度时间 0.37 0.32 0.35
0.35 0.45 0.46 0.4
100% 实时监控
稳定工艺的基础
设备性能决定您工艺的能力！
设备稳定性决定您工艺的稳定性！
决定
！！！
20台炉子的15周性能（Cp）状况！
上下限： +/- 5oC +/- 5 秒 +/- 10秒
线体 01线 03线线类#1
02线 04线 05线线类#2
线类#3
08线 09线 10线 11线 12线 13线 14线线类#4
工艺分区：
（二）保温区
目的：保证在达到再流温度之前焊料能完全干燥，同时还起着焊剂活化的作用，清除元器件、焊盘、焊粉中的金属氧化物。时间约60~120秒，根据焊料的性质有所差异。
工艺分区：（三）再流焊区
目的：焊膏中的焊料使金粉开始熔化，再次呈流动状态，替代液态焊
剂润湿焊盘和元器件，这种润湿作用导致焊料进一步扩展，对

67 回流焊温度曲线设定

(2)熱電偶浮起的情況下，熱電偶沒有接觸到測定點測定值是固定材料的自身的溫度，產生誤差。熱電偶的打結部從固定材料中露出，直接感受爐內溫度會影響溫度Profile，不能達到正確的曲線。另外，如下圖所示打結部分頭部露出在外面或者熱電偶線接觸同樣影響測量結果。
IC等作為測定對象時，固結果。
但是，現在精密元件，在腳和銅箔之間固定很困難，只要是接近底部測定的話就可以。
3.影響爐溫曲線的因素测試时，必须使用已完全装配过的板。首先对印制板元器件进行热特性分析，由于印制板受热性能不同，元器件体积大小及材料差异等原因，各点实际受热升温不相同，找出最热点，最冷点，分别设置热电偶便可测量出最高温度与最低温度。尽可能多设置热电偶测试点，以求全面反映印制板各部分真实受热状态。例如印制板中心与边缘受热程度不一样，大体积元件与小型元件热容量不同及热敏感元件都必须设置测试点。
線經不同測定數據的平均值也可能不同，所以用不同線經的測定的數據不可以用于比較。
C:锡膏参数表锡膏特性参数表也是必要的，其包含的信息对温度曲线是至关重要的，如：所希望的温度曲线持续时间、锡膏活性温度、合金熔点和所希望的回流最高温度。 D:热电偶附着于PCB的方法较好的方法是使用高温焊锡如银/锡合金，焊点尽量最小。少量的热化合物(也叫热导膏或热油脂)斑点覆盖住热电偶，再用高温胶带(如Kapton)粘住。
熱電偶固定材料的選擇方法固定材料是接著劑和高溫焊錫，理由是使用其中任何一種，也不會改變測量精度。固定材料不同測定數據的平均值也會不同，所以不要將固定材料不同的測量數據混在一起。耐熱膠紙，容易使熱電偶浮起，引起很大的測量誤差，所以不要使用。
E:用高温胶，如氰基丙烯酸盐粘合剂，通常是将热电偶尖附着在PCB焊盘和相应的元件引脚或金属端之间。 (图一、将热电偶尖附着在PCB焊盘和相应的元件引脚或金属端之间)

回流炉炉温曲线分析

回流炉炉温曲线分析温度曲线是指SMA通过回流炉时，SMA上某一点的温度随时间变化的曲线。

温度曲线提供了一种直观的方法，来分析某个元件在整个回流焊过程中的温度变化情况。

这对于获得最佳的可焊性，避免由于超温而对元件造成损坏，以及保证焊接质量都非常有用。

图2.1标准回流焊接温度曲线图2.2某印制板实际回流焊接温度曲线A.升温段：（Preheat Zone）又称为预热段，该区域通常是指温度由常温升高至150℃左右的区域，其目的是把室温的PCB尽快加热，以达到第二个特定目标，但升温速率要控制在适当范围以内，如果过快，会产生热冲击，电路板和元件都可能受损，过慢，则溶剂挥发不充分，影响焊接质量。

忧郁加热速度较快，在温区的后段SMA内的温差较大。

为防止热冲击对元件的损伤。

一般规定最大速度为4℃/S。

然而，通常上升速率设定为1-3℃/S。

典型的升温度速率为2℃/S。

B.保温段：（Soaking Zone）是指温度从120 ℃/S-150℃/S升至焊膏熔点的区域。

保温段的主要目的是使SMA内各元件的温度趋于稳定，尽量减少温差。

在这个区域里给予足够的时间是较大元件的温度赶上较小元件，并保证焊膏中的助焊剂得到充分挥发。

到保温段结束，焊盘、焊料球及元件引脚上的氧化物被除去，整个电路板的温度达到平衡。

应注意的是SMA上所有元件在这一段结束时应具有相同的温度，否则进入到回流段将会因为各部分温度不均产生各种不良焊接现象。

C.回流段：（Reflow Zone）在这一区域里加热器的温度设置的最高，使组件的温度快速上升至峰值温度。

在焊接段其焊接峰值温度视所用焊膏的不同而不同，一般推荐为焊膏的熔点温度加20-40℃。

对于熔点为183℃的Sn63/Pb37焊膏和熔点为179℃的Sn62/Pb36/Ag2焊膏，峰值温度一般为210-230℃/S，再流时间不要多长，以防对SMA造成不良影响。

理想的温度曲线是超过焊锡熔点的“尖端区”覆盖的体积最小。

炉温曲线教材PPT课件

-
23
例如，當我們測量兩個不同零件，chip capacitor和B.G.A的焊接點溫度時，這兩個零件間最高點溫度差的差異會最大，因為每一個零件熱含量不同，導致每個零件的溫升速率不同。
請注意，使用鞍狀流焊溫度曲線的目的在於確保得到良好的銲接點品質，而不必掛感零件尺寸大小和熱含量多寡，廠商也已研發出特殊的抗垂流劑，可確保即使在很陡的溫升段情況下仍可得到很好的抗塌陷性，同時可以使用高沸點的溶劑來延長錫膏在鋼版上的使用時間及粘滯時間，這種新抗垂流劑已經在KOKI SE4M953i及SE4-M1000等系統上大量使用。
-
19
錫膏Reflow的溫度曲線
現在我們來討論為甚麼“馬鞍型溫度曲線”被廣泛使用的理由，主要是因為透過強迫性對流流焊製程的協助，有恆溫區的加溫曲線可達到類似在汽相流焊製程中的最高流焊區極上熱平衡分佈的結果。
我們認為要達到最佳的產品產出率，在考慮如何決定流焊的溫度曲線時，因此考慮各種不同零件的吸熱情況以及底材PCB的特性而不必太在乎加熱製程中錫膏的表現。
Plastic BGA substrate (Tg :1750C)
Soaking Zone
PCB bending
-
13
Parameter setting :
1
2 3
2 Lead > 1 Body > 3 Pad
Normal soldering
Wicking
Less heat from the top
Bridge by wicking
2 Lead > 1 Body > 3 Pad
3 Pad> 2 Lead > 1 Body
More heat from the bottom

回流炉炉温曲线讲解PPT课件

回流炉温曲线恒温区作用恒温阶段的设定主要应参考焊锡膏供应商的建议和pcb板热容的大因为恒温阶段有两个作用一是使整个pcb板都能达到均匀的温度均热的目的是为了减少进入回流区的热应力冲击以及其它焊接缺陷如元件翘起某些大体积元件冷焊等

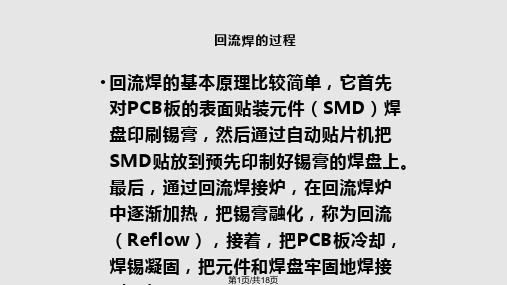

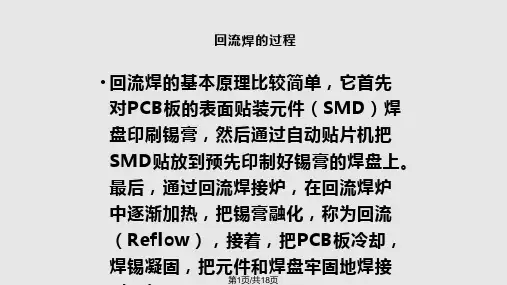

回流焊的过程
• 回流焊的基本原理比较简单，它首先对PCB板的表面贴装元件（SMD）焊盘印刷锡膏，然后通过自动贴片机把 SMD贴放到预先印制好锡膏的焊盘上。最后，通过回流焊接炉，在回流焊炉中逐渐加热，把锡膏融化，称为回流（Reflow），接着，把PCB板冷却，焊锡凝固，把元件和焊盘牢固地焊接
第9页/共18页
测回流焊曲线的方式
回流曲线的设定，与要焊接的PCB板的特性也有重要关系。板子的厚薄，元件的大小，元件周围有无大的吸热部件，如金属屏蔽材料，大面积的地线焊盘等，都对板子的温度变化有影响。因此笼统地说一个回流曲线的好坏是无意义的。一个回流曲线必须是针对某一个或某一类产品而测量得到的。因此如何准确测量回流曲线，来反映真实的回流焊接过程是非常重要的。
谢谢
第17页/共18页
感谢您的欣赏！
第18页/共18页
第4页/共18页
回流焊接炉温曲线
第5页/共18页
回流炉温曲线预热区作用
预热阶段的目的是把锡膏中较低熔点的溶剂挥发走。
锡膏中助焊剂的主要成分包括松香，活性剂，黏度改善剂，和溶剂。溶剂的作用主要作为松香的载体和保证锡膏的储藏时间。
预热阶段需把过多的溶剂挥发掉，但是一定要控制升温斜率，太高的升温速度会造成元件的热应力冲击，损伤元件或减低元件性能和寿命，后者带来的危害更大，因为产品已流到了客户手里。另一个原因是太高的升温速度会造成锡膏的塌陷，引起短路的危险，尤其对助焊剂含量较高（达10%）的锡膏。

SMT回流焊PCB温度曲线讲解 ppt课件

SMT回流焊PCB温度曲线讲解
7
理解锡膏的回流过程
时间温度曲线中焊锡熔化的阶段是最重要的，必须充分地让焊锡颗粒完全熔化，液化形成冶金焊接，剩余溶剂和助焊剂残余的蒸发，形成焊脚表面。此阶段如果太热或太长，可能对元件和PCB造成伤害。锡膏回流温度曲线的设定，最好是根据锡膏供应商提供的数据进行，同时把握元件内部温度应力变化原则，即加热温升速度小于每秒3°C，和冷却ห้องสมุดไป่ตู้降速度小于5°C。
怎样设定锡膏回流温度曲线
活性区，有时叫做干燥或浸湿区，这个
区一般占加热通道的33~50%，有两个功用，第一是，将PCB在相当稳定的温度下感温，允许不同质量的元件在温度上同质，减少它们的相当温差。第二个功能是，允许助焊剂活性化，挥发性的物质从锡膏中挥发。一般普遍的活性温度范围是120~150°C。
3. 当温度继续上升，焊锡颗粒首先单独熔化，并开始液化和表面吸锡的 “灯草”过程。这样在所有可能的表面上覆盖SM，T回流并焊PCB开温度曲始线讲形解成锡焊点。 4
理解锡膏的回流过程
4. 这个阶段最为重要，当单个的焊锡颗粒全部熔化后，结合一起形成液态锡，这时表面张力作用开始形成焊脚表面，如果元件引脚与PCB焊盘的间隙超过4mil，则极可能由于表面张力使引脚和焊盘分开，即造成锡点开路。
SMT回流焊PCB温度曲线讲解
14
怎样设定锡膏回流温度曲线
接下来必须决定各个区的温度设定，重要的是要了解实际的区间温度不一定就是该区的显示温度。显示温度只是代表区内热敏电偶的温度，如果热电偶越靠近加热源，显示的温度将相对比区间温度较高，热电偶越靠近PCB的直接通道，显示的温度将越能反应区间温度。
5. 冷却阶段，如果冷却快，锡点强度会稍微大一点，但不可以太快而引起元件内部的温度应力。

无铅炉温—回流焊曲线讲解66页PPT
