建筑保温材料介绍25页PPT

第一章 概 述
民用建筑外保温系统及外墙装饰防火暂行规定： 一般规定： 1、规定适用于民用建筑外保温系统及外墙装饰的防火设计、施工及使用。 2、民用建筑外保温材料的燃烧性能宜为A级，且不应低于B2级。 3、民用建筑外保温系统及外墙装饰防火设计、施工及使用，除执行本规定外，还应符合国家现行标准规范的有关规定。
第四章 防火隔离带
陶瓷防火隔离带 轻质发泡陶瓷保温板是一种新型的无机陶瓷保温板材。以陶土尾矿、陶瓷碎片、河（湖）道淤泥、掺加料等作为主要原料，采用先进的生产工艺和发泡技术，经高温焙烧而成的高气孔率的闭孔陶瓷材料。适用于建筑外墙外保温、防火隔离带、建筑自保温冷热桥处理等。具有防火阻燃、变形系数小、抗老化、性能稳定、生态环保性好、与墙基层和抹面层相容性好、安全稳固性好。更重要的是材料防火等级为A1级，发泡陶瓷保温板性能指标： 项目 单位 参数 密度 kg/m³ 250-280 抗压强度 MPa ≥2.0 抗拉强度 MPa ≥0.2 导热系数 W/（m·k） 0.08-0.10 蓄热系数 W/(㎡·k) 1.60 燃烧性能 A1级 体积吸水率 % ≤8
第四章 防火隔离带
二、泡沫混凝土防火隔离带： 基本原理是利用水泥的不燃及混凝土中大量的封闭气孔达到防火、轻质、保温的效果。是用泡沫剂制备的泡沫与水泥，搅拌混合浇注成形后，经养护而成的一种新型轻质多孔防火保温板，其燃烧性能A1级，是目前应用于防火隔离带的最佳产品 1.绿色环保 ，无刺激性和有害气体释放；无矿物棉类漂浮物对人的皮肤和呼吸道造成的伤害；产烟毒性为安全级（AQ1），生产及施工安装过程无有害气体和废物排放，排碳量少；不存在重复保温拆除的废料给环境造成污染。 2.高耐火性 ，主要是无机材料，有机成分只占0.3%。属A1级防火材料，耐火温度可达1000℃以上，能满足保温板及防火隔离带高耐火性的要求。 3.高保温隔热性 ，带闭孔率>95%，高闭孔率使空气流动造成的热传递低，是材料保温的先决条件。GS无机防火隔离带导热系数最低可达到0.045W/m·k，与聚苯板的导热系数基本相当，可满足建筑保温隔热的需要。 4.吸水率低 ，吸水率低，保温系统在潮湿环境下长期使用不会造成霉变，保证了系统的安全性和耐久性。 5.轻质高强 ，解决了材料的低密度和高强度相矛盾的技术难题，使GS无机防火隔离带达到了低密度与较高强度的相对统一。密度为150 kg/m3的GS无机保温板抗压强度达到0.2MPa以上，满足了运输与工程应用过程中对强度的高要求。

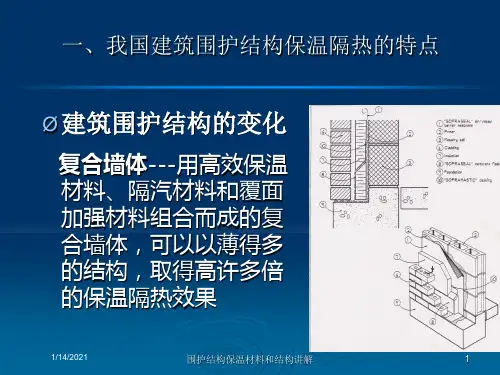

围护结构保温材料和结构讲解
5
1/14/2021
⑤复合轻质板
l包括玻璃纤维增强水泥（GRC）板、石棉水泥板、硅钙板与各 种保温材料复合而成的复合板，金属面复合板、钢丝网架聚 苯乙烯夹芯板等。
l是目前世界各国大力发展的一种新型墙体材料。
l优点：集承重、防火、防潮、隔音、保温、隔热于一体。
l法国的复合外墙板占全部预制外墙板的比例是90%,英国是34%,
围护结构保温材料和结构讲解
22
1/14/2021
（1）中空玻璃
l北京天恒大厦地上22层，总建筑面积5 万7千多平方米，真空玻璃幕墙7000多 平方米，真空玻璃窗2500平方米，所用 真空玻璃传热系数小于1.2W/m2·k，计 权隔声量高于36dB。它是世界首座全真 空玻璃大厦，也是世界首座采用大面积 真空玻璃幕墙的大厦。
38
1/14/2021
实景照片
围护结构保温材料和结构讲解
39
1/14/2021
西立面
围护结构保温材料和结构讲解
40
1/14/2021
丝网印刷玻璃＋可调节内遮阳
敞开式外走廊
內凹式玻璃遮阳
1/14/2021
围护结构保温材料和结构讲解
l上部分反光 l中部遮阳 l玻璃倾斜角 度不一样
41
（3）双层玻璃幕墙（DSF）
多层、高层建筑现浇钢筋混凝土剪力墙结构外墙保温工程和大模板
围护结构保温材料和结构讲解
12
施工的1工/14/2程021
（2）通风墙体
夏季
冬季
围护结构保温材料和结构讲解
13
1/14/2021
（2）通风墙体
干挂式背通风外墙保温隔热体系 Ø外墙面设龙骨，以多种增强板作面层装饰 Ø龙骨间填保温材料 Ø在龙骨上安装复合好的保温装饰板

鼎盛新元銷售精英培養訓練 暨新品發布會
2011年5月28日
1
第一節 沈陽皇朝萬鑫大火說起
2
西南角開始燃燒
煙囪內拔火
沈陽萬鑫大火特徵﹗ 1，依次燃燒。 2，在水槍高度範圍內火勢得不到控制。3
三座塔樓聚氨酯、苯板、擠塑板三種不同的保溫材料。留下了三種不同的4 結果。
A座東面最後一道梁過火痕跡 橫樑不過火或過火困難可有效控制火災蔓延 5
實現了高效保溫材料︰施工、使用兩個過程的防火。
29
第三段 在奧運工程“奧運村”的挑戰
30
XRY節能裝飾板在“國奧村” 42棟樓的工
程應用之中，防火也是一大難點。
31
在“國奧村” 42棟樓的工程應用之中遍地
堆放的是XRY節能裝飾板，沒有發生一次火情
火災 。
32
奧運村干掛黑金沙節能石板
33
奧運村干掛黑金沙節能石板、節能磚板
34
2007年1月進行的奧運工程“國奧村”外牆節能材料國際招標中 以其科技領先無競爭對手而一舉中標在“國奧村” 42棟樓近15萬平米的 外牆保溫裝飾一體化工程之中得到了成功應用
35
XRY外牆節能技術，節能鋁板、節能石板、節能磚板一起為國奧村展現著
歷史與現代、建築與美學、科學與文化的東方建築衣冠文物，“國奧村”也
0.043 ～ 0.067
0.05
B1級 B1級 B1級
A級
A級
現場粘貼、大模內置、填塞 可燃、拉拔值(0.2Mpa)
幕牆空腔。
高、壓強高、憎水。
現場粘貼、現場噴涂、填塞 可燃、拉拔值(0.1Mpa)
幕牆空腔、夾心彩鋼。
低、壓強低、吸水。
現場粘貼、夾心彩鋼、填塞 可燃、陰燃、複燃、拉

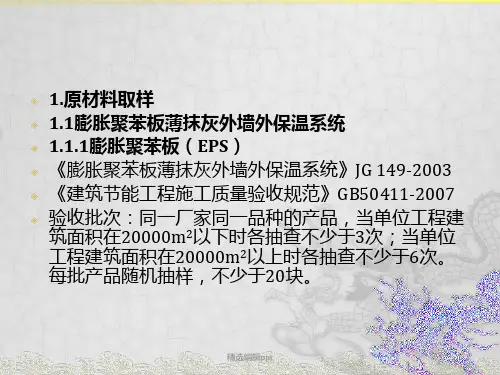

1.原材料取样
1.1膨胀聚苯板薄抹灰外墙外保温系统
1.1.1膨胀聚苯板（EPS）
《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-2003
《建筑节能工程施工质量验收规范》GB50411-2007
验收批次：同一厂家同一品种的产品，当单位工程建 筑面积在20000m2以下时各抽查不少于3次；当单位 工程建筑面积ቤተ መጻሕፍቲ ባይዱ20000m2以上时各抽查不少于6次。 每批产品随机抽样，不少于20块。
精选编辑ppt
5
1.2胶粉聚苯颗粒外墙外保温系统
1.2.1胶粉聚苯颗粒保温浆料
《胶粉聚苯颗粒外墙外保温系统》JG 1582004
验收批次：以同种产品、同一级别、同一规格 产品30ｔ为一批，不足一批以一批计。从每批 任抽１０袋，从每袋中分别取试样不少于500 ｇ，混合均匀，按四分法缩取出比试验所需量 大1.5倍的试样为检验样；（即5ｋｇ）
精选编辑ppt
11
精选编辑ppt
2
1.1.3胶粘剂
《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-2003
《陶瓷墙地砖胶粘剂》JC/T 547-2005
《建筑节能工程施工质量验收规范》GB504112007
验收批次：同一厂家同一品种的产品，当单位工 程建筑面积在20000m2以下时各抽查不少于3次； 当单位工程建筑面积在20000m2以上时各抽查不少 于6次。每批产品随机抽样，抽取20kg样品，充分 混匀，取样后，将样品一分为二。一份检验，一份 留样。
《胶粉聚苯颗粒外墙外保温系统》JG 158-2004
验收批次：1.粉状材料：以同种产品、同一级别、同一规格产 品30ｔ为一批，不足一批以一批计。从每批任抽１０袋，从每 袋中分别取试样不少于500ｇ，混合均匀，按四分法缩取出比 试验所需量大1.5倍的试样为检验样；（即8ｋｇ）

A、保温层上开槽,粘结成品滴水槽做法
B、鹰嘴做法
C、保温层留槽
D、面砖粘贴留槽
6、窗户后塞口和窗户先立口的保温施工
7、脚手架连墙件、龙门架、人货电梯、塔吊等与 结构的连接处〔洞口四周多留至少100mm〕
注：也可留出方 形的形状,方法 同上.
水泥沙浆 保温材料 抗裂砂浆 网格布 抗裂砂浆
4、阴阳角处施工
〔1〕底层与二层及以上不同 〔2〕涂料饰面与面砖饰面不同 〔3〕胶粉聚苯颗粒系统与苯板系统不同
〔4〕地区也有差异 〔5〕阴角与阳角做法不同
目前现场的几种做法：
1、保温浆料做护角；
2、水泥砂浆做护角.
抗裂：
耐碱网格布加强网、 耐碱网格布标准网、 镀锌簿钢板加强等.
5、滴水的几种做法〔含苯板 〕
六、两个系统的共性问题
1、竣工验收时检测：系统抗冲击性能、粘贴 强度、固定锚栓件的抗拔强度等；
网格布
钢丝网
2、各厂家的原材料不可交叉使用〔整个系 统的主材匹配 〕；
3、钢丝网压弯,在平坦地面上用木方折弯；
4、设计所采用的标准和图集与厂家的做法 有出入,应协商解决,口径一致；
〔JGJ144-2004、皖2004-J113、02J121-1、 JG149-2003、JG158-2004等〕
过20kg/m2的饰面材料
4、EPS外墙外保温由于施工操作因素 的质量问题及原因分析
A、外保温系统脱落 B、冬季内墙面泛霜结露 C、保温层粘贴时保温板空鼓、虚贴 D、保护层、面层、抹灰层空鼓开裂
5、外墙外保温局部渗水的原因 A、女儿墙部位渗水 B、门窗口部位渗水 C、阳台窗与墙交叉处渗水 D、铁爬梯、水落管等建筑构件根部渗水 E、分格缝部位渗水
2、我国与国外建筑能耗消耗对比

：t 允许温差。见下表。使用质量要求较高的房间， t 小一些。相同的室内外气候时，按较小的 确t定的 Rmin
寒冷地区：最冷月平均温度 0～－10 ℃ ，日平均气温 ≤5 ℃的天 数在90—145天的地区；
夏热冬冷地区：最冷月平均温度0～10 ℃ ，最热月平均温度 25℃～30℃；
夏热冬暖地区：最冷月平均温度大于10 ℃ ，最热月平均温度 25℃～29℃；日平均气温 ≥25 ℃的天数在100—200天，夏季防 热、冬季可不保温；
18
19
4、使房间具有良好的热工特性、建筑具有整体 保温和蓄热能力
热特性应适合使用要求。例如：全天使用的房间应 有较大的热稳定性，以防止室外温度下降或间断供热 时，室温波动太大；对于只白天使用或只有一段时间 使用的房间，要求在开始供热后，室温能较快上升到 所需标准。
21
5、建筑保温系统科学、节点构造设计合理
温和地区：最冷月平均温度0～13 ℃ ，最热月平均温度18℃～ 25℃。日平均气温 ≤5 ℃的天数在0—90天
4
夏热冬暖地区分区图
5
1、太阳辐射 2、窗 3、人体散热 4、电灯等散热 5、采暖散热 6、围护结构 7、通风 8、地面 9、水份蒸发 10、制冷设备
6
3.1建筑保温与节能设计策略
建筑节能，建筑和设备各占一半。 当室外气温昼夜波动，特别是寒潮期间连续 降温时，为使室内气候能维持所需的标准，要 有合理的供热系统。供热间歇不宜太长。
•建筑保温与节能目标： 1、保证室内环境的热舒适性； 2、提高能源的利用效率。
建筑节能如何翻译反映了节能的阶段： energy saving; energy conservation; energy efficiency.

衡量橡塑绝热材料优劣的十项物理机械性能
决定使用基础 决定使用寿命
导热系数
表观密度
适用温度范围
透湿性能
规格尺寸和允许偏差
柔性橡塑绝热材料
耐臭氧性和抗老化性
燃烧性能
真空吸水率
压缩回弹率
撕裂强度
决定使用安全
决定安装性能
19
4.2 如何追求理想的橡塑保温材料？
均衡的重要性 指标相互制约
降低保温性能
撕裂强度降低
新的配方体系，使各种原材料在配方的作用更加科学合理，有效提升产品
的各项性能。
独有上辅机自动配料系统及进口计量装置，全部电脑控制，确保配料环节 更加精密。
高性能的混炼设备及先进的生产工艺，确保高分子原材料的破碎颗粒更细，
混合及塑化更彻底。
22
4.6 精控微发泡技术:ACMF
（Accuracy Control Microcellular Foaming ）
聚苯乙烯类 （EPS模塑聚苯板、XPS挤塑聚苯板)
聚氨酯泡沫板
酚醛泡沫板
有机物类
橡塑发泡材料
9
3
保温材料的优缺点
10
3.1保温材料性能比较
产品类 别 优点 1、A级不燃 2、耐极高及极低的 温 度 3、价格便宜 1、导热系数低 2、产品较轻 3、不同产品有不同 的性能优点 缺点 应用领域
无机物 类
5
常见物质的导热系数
名称 银 铜 铁 混凝 土 玻璃 建筑 砖 锯末 软木 温度 导热系数 （℃） w/（m·℃） 100 100 18 0~10 0 30 20 20 30 固体类 412 377 61 名称 1.28 温度 导热系数 （℃） w/（m·℃） 名称 甲烷 氮 氢 30 20 30 液体类 0.55 0.24 0.62 空气 空气 温度 导热系数 （℃） w/（m·℃） 0 0 0 0 100 0.029 0.024 0.017 0.024 0.031

外墙保温施工技术
实验高级中学项目部 分享人：杨敬东
1
2
目录
CONTENTS
1
外墙保温介绍
2
本工程的做法
3
质量标准及检验方法
4
外墙保温成品保护措施
3
第一部分，外墙保温介绍
4
什么是外墙保温
所谓外墙保温，就是给建筑物穿上一件 保温外套，这件保温外套既要保温，还
要漂亮。
5
外墙保温做法介绍
6
主要材料介绍-玻纤网
16
②用铁抹子首先沿发泡聚苯板周边（注 意：非侧面）涂抹配制好的胶粘砂浆， 宽度50mm左右，厚度10mm左右，侧面留 50*50mm宽排气口，而后在板的中间部 位均匀布置粘接点，每点直径100mm， 浆厚10mm，中心距离200mm。使用非标 准板时长宽每200mm设一个粘接点。必 须保证挤塑板与基层粘接面积不小于 30%。
（2）所用材料品种、质量、性能应符合设计要求和本工法 规定要求。
检验方法：检查其出厂合格证和产品检查报告。
（3）保温层与墙体以及各构造层之间必须粘接牢固，无松 动和虚粘现象。
检查数量：按楼每20m长抽查一处，每处3延米，但不
少于三处。
35
检查方法：在粘贴挤塑聚苯板48h后观察，用手推拉 检查。必要时可揭开挤塑聚苯板，如破坏在挤塑聚 苯板上则表示粘接良好，破坏在其它部位则不合格。
每处不少于两块。
检查方法：在胶粘砂浆凝结前用尺量取其平均值。
（2）聚乙烯胀塞进入结构墙体的有效锚固尺寸不少于 25mm。
检查数量：按楼每20m长抽查一处，但最低不少于三处，
每处不少于两块。
37
（3）挤塑聚苯板碰头缝不抹胶粘剂。
检查数量：按楼每20m长抽查一处，每处3延米，但不少 于三处。

2
聚氨酯的研究开发最初是由奥托·拜耳和他的同事合作于1937年在德国勒沃库森的法本公司实 验室开始的。他们通过实验应用加成聚合原理，利用液态异氰酸酯和液态聚醚或二醇聚酯生 成一种有别于当时已发现的聚烯烃和缩聚生成塑料的新型塑料－聚氨酯。
• 密度高,可根据不同应用场合,密度在200~500千 克/立方进行调节，压缩强度大,可达4~20MPa， 导热系数0.015~0.025W/(m·k).具有低导热系数, 低透湿系数,低吸水率,满足保冷要求。具有耐水 解稳定性,抗老化,耐酸碱等化学药品性能优良， 不易燃烧,阻燃性满足国家安全要求密度要求；165度-180度管托密度在300-500之间。
• 超强的阻燃性能，经过专业测试可以保证在1000℃的火焰下3分钟之内不会被烧穿。 • 耐候性持久，在6个月的测试中性能表现出色，严格来说可以与建筑寿命持平。 • 尺寸稳定性优秀、抗压能力强、高温不会变形。 • 低碳环保、无氟发泡、不采用有害物质、精选优质原材料生产。 • 1、厂家在制造聚氨酯保温保温材料的时候会对保温材料的规格进行严格地控制，它的容重、厚度等条件都会有精
11
12
13
谢谢观看 THANKS

1、独特的隔热保温性能，节电效率高、环保； 2、重量轻，降低载荷；具优良的防水性能，保温、防水、防腐三能合一； 3、设计简单、效率高、进度快、质量好、寿命长；
4、无需特意加热发泡，适应环境宽； 5、超强可塑性，可在各种模型里发至成型，简化制作工业器件的流程工艺。
5
使用说明： 工具准备： 橡胶手套一副、塑料小桶3个、快慢手电钻一台（带搅拌 器）。 开始操作： 1、算好一次搅拌量，将黑白料按1:1比例分别倒入两个 小桶。 2、将两个小桶的黑白料倒入第三个桶搅拌2-5秒，至液 体刚显白色停止，快速倒入需要填充或者保温的部位。 3、黑白料混合液开始自动发泡3-5分钟后，以发泡温度 降至常温为准，发泡结束。 4、发泡剂的使用温度最好为25度左右，如遇温度太低可 将发泡剂放入热水中适当加热，以提高发泡效果

铜仁学院
保温材料
12材料物理
2012051015 龙焦
1
2019/12/24
铜仁学院
目录
保温材料的性能 常见的保温材料
保温材料的制备 保温材料的应用
2
2019/12/24
保温材料的性能
• 保温材料是一种减缓由传导、对流、辐射 产生的热流速率的材料。通常所指的保温 材料是导热系数小于0.14W/(m•K)材料。保 温材料一般具有质轻、疏松、多孔、导热 系数小等特点。同时由于保温材料的多孔 或纤维状结构具有良好的吸声功能，而被 广泛应用于建筑行业。
铜仁学院
7
2019/1Байду номын сангаас/24
成品泡沫玻 璃：
铜仁学院
8
2019/12/24
聚苯乙烯泡沫塑料:
聚苯乙烯泡沫塑料是以聚苯乙烯树脂为主体，加入发泡 剂等添加剂制成，它是目前使用最多的一种缓冲材料。它 具有闭孔结构，吸水性小，有优良的抗水性；密度小，一 般为0.015～0.03；机械强度好，缓冲性能优异;加工性好， 易于模塑成型；着色性好，温度适应性强，抗放射性优异 等优点，而且尺寸精度高,结构均匀。因此在外墙保温中其 占有率很高。但燃烧时会放出污染环境的苯乙烯气体。
铜仁学院
9
2019/12/24
聚苯乙烯泡沫塑料产品
铜仁学院
10
2019/12/24
保温材料的应用
保温材料有很多种类，应用范围也很广。比较常用的有： 玻璃棉制品、维耐隔热毯、绝热泡沫玻璃、聚氨酯等。玻 璃棉制品的用途：空调保温、风管保温、钢结构保温、锅 炉保温、蒸汽管道保温等。泡沫玻璃：建筑墙体保温、楼 层屋顶等节能防水应用。
铜仁学院
11
2019/12/24

9
山东省建筑科学研究院
纤维质保温材料
纤维质保温材料在80年代初市场上占有显著 的份额,是因为其优异的防火性能和保温性能,主 要适用于建筑墙体和屋面的保温.但由于投资大, 所以生产厂家不多,限制了它的推广使用,因而现 阶段市场占有率较低。
10
山东省建筑科学研究院
5 保温隔热材料制品概述及应用
内容
4.1 膨胀珍珠岩及其制品 4.2 岩棉与矿渣棉及其制品 4.3 玻璃棉及其制品 4.4 膨胀蛭石及其制品 4.5 聚苯乙烯泡沫塑料（EPS） 4.6 挤塑板（XPS） 4.7 聚氨酯泡沫塑料（PU）
11
山东省建筑科学研究院
4.1 膨胀珍珠岩及其制品
概述：珍珠岩是一种酸性火山 玻 璃 质 岩 石 ， 内 部 含 有 3% ～ 6% 的结合水。 膨胀珍珠岩以珍珠 岩、墨曜岩或松脂岩矿石经破 碎、筛分、预热，在高温下悬 浮瞬间焙烧、体积骤然膨胀而 成的一种白色或灰白色的松散 颗粒状的材料。具有轻质、绝 热、吸音、无毒、不燃烧、无 臭味等特点。
12
山东省建筑科学研究院
性能特点：重量轻、绝热、防火及吸音性能好， 并且原材料丰富、价格低廉、使用安全、施工方 便。
13
山东省建筑科学研究院
应用：膨胀珍珠岩是应用极为广泛的一种材料,几 乎涉及到各个领域，例如：①制氧机、冷库、液 氧液氮运输的填充式保温隔热。 ②用于酒类、油 类、药品、食品、污水等产品过滤。 ③用于橡胶、 油漆、涂料、塑料等填充料及扩张剂。 ④用于
5
山东省建筑科学研究院
2保温隔热材料分类
保温隔热材料按其成分分为无机保温隔热材料、 有机保温隔热材料和复合保温隔热材料三大类型。 按照材料形态可以分为纤维状、气泡状、微孔状、 层体状等。 目前使用的绝热保温材料主要包括以下几种。
