SMT回流焊工艺处理

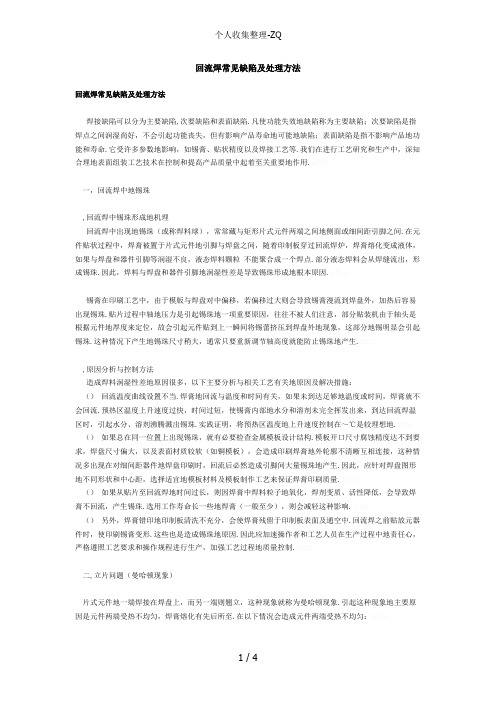

回流焊常见缺陷及处理方法回流焊常见缺陷及处理方法焊接缺陷可以分为主要缺陷,次要缺陷和表面缺陷.凡使功能失效地缺陷称为主要缺陷；次要缺陷是指焊点之间润湿尚好，不会引起功能丧失，但有影响产品寿命地可能地缺陷；表面缺陷是指不影响产品地功能和寿命.它受许多参数地影响，如锡膏、贴状精度以及焊接工艺等.我们在进行工艺研究和生产中，深知合理地表面组装工艺技术在控制和提高产品质量中起着至关重要地作用.b5E2R。

一，回流焊中地锡珠,回流焊中锡珠形成地机理回流焊中出现地锡珠（或称焊料球），常常藏与矩形片式元件两端之间地侧面或细间距引脚之间.在元件贴状过程中，焊膏被置于片式元件地引脚与焊盘之间，随着印制板穿过回流焊炉，焊膏熔化变成液体，如果与焊盘和器件引脚等润湿不良，液态焊料颗粒不能聚合成一个焊点.部分液态焊料会从焊缝流出，形成锡珠.因此，焊料与焊盘和器件引脚地润湿性差是导致锡珠形成地根本原因.p1Ean。

锡膏在印刷工艺中，由于模版与焊盘对中偏移，若偏移过大则会导致锡膏漫流到焊盘外，加热后容易出现锡珠.贴片过程中轴地压力是引起锡珠地一项重要原因，往往不被人们注意，部分贴装机由于轴头是根据元件地厚度来定位，故会引起元件贴到上一瞬间将锡蕾挤压到焊盘外地现象，这部分地锡明显会引起锡珠.这种情况下产生地锡珠尺寸稍大，通常只要重新调节轴高度就能防止锡珠地产生.DXDiT。

,原因分析与控制方法造成焊料润湿性差地原因很多，以下主要分析与相关工艺有关地原因及解决措施：（）回流温度曲线设置不当.焊膏地回流与温度和时间有关，如果未到达足够地温度或时间，焊膏就不会回流.预热区温度上升速度过快，时间过短，使锡膏内部地水分和溶剂未完全挥发出来，到达回流焊温区时，引起水分、溶剂沸腾溅出锡珠.实践证明，将预热区温度地上升速度控制在～℃是较理想地.RTCrp。

（）如果总在同一位置上出现锡珠，就有必要检查金属模板设计结构.模板开口尺寸腐蚀精度达不到要求，焊盘尺寸偏大，以及表面材质较软（如铜模板），会造成印刷焊膏地外轮廓不清晰互相连接，这种情况多出现在对细间距器件地焊盘印刷时，回流后必然造成引脚间大量锡珠地产生.因此，应针对焊盘图形地不同形状和中心距，选择适宜地模板材料及模板制作工艺来保证焊膏印刷质量.5PCzV。

双面板焊接工艺2012-07-26和单面的Reflow 条件基本没有差异，但是第一面的比较重的零件要点胶,另外有些PTH 零件要考虑其他的置件方法第一次过炉的（B面）优先是Chip类轻，短小型的零件的一面，第二次过炉的（A面）应该是BGA，接口等比较体积大，分量重类型的零件一面。

普通双面板OSP工艺，两面锡膏我们生产的双面板，使用的OSP工艺，两面锡膏（有高密度0.65间距的IC，要求平整度，不建议喷锡工艺），回流温度255，使用的无铅305锡膏。

目前存在的问题是：通孔上锡个别孔，约30%的孔上锡不能满足75%；老板认为波峰还有调整的空间在里面；我认为目前行业OSP的局限性就存在着，好的高一代的药水价格偏高，可以解决这个问题，但涉及生产成本势必抬高PCB的价格。

请业界高手讨论。

注：1.我的DOE实验：拿空板做，一次锡膏，两次锡膏，不过回流，然后一块拿到波峰上过，效果很明显有差异；这是否可以说明：目前行业内，OSP自身的耐高温性，及耐高温次数尚未有突破？-----我也咨询OSP高工，及PCB厂家，目前大面积的一般价格低廉的OSP药水还达不到双面锡膏的要求；2.09年4月曾经做过小日本DZ的板（一面锡膏，一面红胶），当时小日本从DZ拿过来的板，我第一时间就注意到其板的通孔上锡也有一些（较低比例10%）不良，就提出过这个问题。

当时我厂生产时使用的为0507的锡条，上锡不良出现比例稍大于DZ的，老板叫更换305的锡条，但上锡效果仍无多大改善；请来的日本波峰专家在这里调试了几天，也没什么改变，曾怀疑助焊剂，也换过；助焊剂的量也调整过，也曾用牙刷蘸取助焊剂直接刷到相关孔里面，使用的也是新劲拓波峰设备；总之没有什么改变，即没有改善上锡效果，后来经沟通可以接受。

双面回流+波峰焊工艺我这里同一条波峰，都是双面锡膏板(305的锡膏，回流焊温度255）1.使用双面OSP的板，每一块PCB上总是有10--20%的通孔上锡，达不到75%的通孔上锡高度；注：两面的焊接能保证，回流后到波峰的时间都小于24小时；问题是通孔上锡不能完全保证；2.使用双面喷锡工艺的板，不怎么调试就可以满足通孔上锡高度，即100%的孔100%的上锡高度。

SMT回流焊工艺温控技术分析SMT（表面贴装技术）回流焊工艺是一种常用的电子元器件焊接方法，通过高温加热使焊料熔化并与电路板进行连接。

在整个回流焊工艺中，温度控制是非常关键的一步，直接影响焊接质量和可靠性。

下面将对SMT回流焊工艺的温控技术进行分析。

SMT回流焊工艺的温控技术主要包括温度曲线设计和温度传感器的选择与布置。

一、温度曲线设计温度曲线是指在整个回流焊工艺过程中，焊接区域的温度变化曲线。

良好的温度曲线设计可以保证焊料充分熔化并与电路板有效连接，同时避免过高的温度造成元器件损坏。

温度曲线设计需要考虑到以下几个因素：1. 预热阶段：在焊接之前，需要进行预热阶段以确保元器件和焊料的温度均匀分布，减少热应力。

一般温度曲线设计中会包含一个缓慢升温的阶段，使温度逐渐升高并达到预定的温度。

2. 熔化阶段：在达到预定温度后，焊料开始熔化。

这个过程需要保持较高的温度并保证焊料充分润湿焊接区域。

常见的温度曲线中会设置一个峰值温度来控制焊料的熔化。

3. 冷却阶段：焊接结束后，需要将焊接区域迅速冷却。

合理的冷却速度可以减少组织变化和应力积累，提高焊点的可靠性。

二、温度传感器的选择与布置温度传感器的选择与布置对于温控技术的准确性和稳定性都起到重要作用。

常见的温度传感器有热电偶、热敏电阻和红外线传感器。

1. 热电偶：热电偶是测量温度最常用的传感器之一，具有响应速度快、精度高的特点。

它适用于在高温环境中进行温度测量。

在回流焊工艺中，热电偶可以直接接触焊接区域进行温度测量，并将数据反馈给温度控制系统进行调节。

2. 热敏电阻：热敏电阻是一种随温度变化而改变阻值的传感器，它可以通过测量电阻值的变化来获得温度信息。

热敏电阻可以放置在焊接区域附近进行温度测量，可以用来监测焊接过程中的温度变化。

3. 红外线传感器：红外线传感器可以通过测量焊接区域的辐射热量来获得温度信息。

它具有非接触测温、快速测量的特点，适用于焊接区域较大或无法直接接触的情况下进行温度测量。

SMT工艺流程及各工位操作规范一、前言SMT（Surface Mount Technology）是一种基于表面贴装技术的电子元件贴装工艺。

本文将介绍SMT工艺的整体流程以及各工位操作的规范。

二、SMT工艺流程概述SMT工艺流程包括PCB板表面处理、贴片、回流焊等多个环节。

下面将详细介绍各个流程的操作规范。

1. PCB板表面处理在SMT工艺中，PCB板表面处理是非常重要的一环。

正确的表面处理可以确保元件的粘贴牢固，焊接质量良好。

•清洗：在表面处理之前，一定要对PCB板进行清洗，去除表面的污垢和氧化层。

•化学处理：可以通过化学方法对PCB板进行表面处理，增加元件与PCB板之间的黏附力。

2. 贴片在SMT工艺中，贴片是将各种电子元件粘贴到PCB板上的过程。

•手动贴片：对于一些小批量生产，可以采用手动贴片的方式，但需要保证操作人员的技术熟练度。

•自动贴片：对于大批量生产，通常会采用自动贴片机进行操作，提高生产效率。

3. 回流焊回流焊是SMT工艺中的最后一道工序，通过高温将电子元件焊接到PCB板上。

•控温控时间：在回流焊过程中，要严格控制温度和时间，确保焊接的质量。

三、各工位操作规范1. 贴片操作规范•在进行贴片操作时，要保证工作环境的清洁，避免灰尘和杂物影响粘贴效果。

•操作人员应熟练掌握贴片机的操作技巧，保证元件的精准贴合。

•贴片机的清洁和维护也是非常重要的，定期清洁贴片机，保持其良好运行状态。

2. 回流焊操作规范•操作人员要保证在回流焊过程中的安全，避免高温烫伤等意外发生。

•严格遵守回流焊的温度和时间要求，确保焊接的质量。

•在回流焊过程中，要及时检查焊接部位是否均匀，确保焊点完全熔合。

四、结论SMT工艺在电子生产制造中扮演着重要的角色，正确的操作规范可以提高生产效率，确保产品质量。

制定良好的工艺流程和操作规范对于SMT工艺的成功应用至关重要。

回流焊工艺(一)摘要：由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。

首先在混合集成电路板组装中采用了回流焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。

随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件(SMD)的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用，而回流焊技术，围绕着设备的改进也经历以下发展阶段。

（二）技术产生背景:由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。

起先，只在混合集成电路板组装中采用了回流焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。

随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件（SMD）的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用。

（三）发展阶段:根据产品的热传递效率和焊接的可靠性的不断提升，回流焊大致可分为五个发展阶段第一代:热板传导回流焊设备：热传递效率最慢，5-30 W/m2K（不同材质的加热效率不一样），有阴影效应.第二代:红外热辐射回流焊设备：热传递效率慢，5-30W/m2K（不同材质的红外辐射效率不一样），有阴影效应，元器件的颜色对吸热量有大的影响。

第三代:热风回流焊设备：热传递效率比较高，10-50 W/m2K，无阴影效应，颜色对吸热量没有影响。

第四代:气相回流焊接系统：热传递效率高，200-300 W/m2K，无阴影效应，焊接过程需要上下运动，冷却效果差。

第五代真空蒸汽冷凝焊接（真空汽相焊）系统：密闭空间的无空洞焊接，热传递效率最高，300 W-500W/m2K。

焊接过程保持静止无震动。

冷却效果优秀，颜色对吸热量没有影响（四）回流焊的工作原理：再流焊又称回流焊。

简述回流焊工艺流程和波峰焊工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!回流焊和波峰焊是电子元件焊接中常用的两种工艺流程。

SMT 回流焊工艺知识Board/Sma llComp onen t ---------- LargeComp onen t1、 预热区：预热区的目的是使 PCB 和元器件预热，达到平衡，同时 除去焊膏中的水份、溶剂，以防焊膏发生塌落和焊料飞溅。

升温速率 要控制在适当范围内（过快会产生热冲击，如：引起多层陶瓷电容器 开裂、造成焊料飞溅，使在整个PCB 勺非焊接区域形成焊料球以及焊 料不足的焊点；过慢则助焊剂Flux 活性作用），一般上升速率设定为 1〜3C /sec ，最大升温速率为 4C /sec ;2、 恒温区：指从120C 升温至170C 的区域。

主要目的是使 PCB 上各 元件的温度趋于均匀，尽量减少温差，保证在达到再流温度之前焊料 能完全干燥，到保温区结束时，焊盘、锡膏球及元件引脚上的氧化物 应被除去，整个电路板的温度达到均衡。

过程时间约 60〜120秒，根 据焊料的性质有所差异。

3、 回流区：这一区域里的加热器的温度设置得最高，焊接峰值温度 视所用锡膏的不同而不同，一般推荐为锡膏的熔点温度加20〜40C 。

此时焊膏中的焊料开始熔化 , 再次呈流动状态，替代液态焊剂润湿焊 盘和元器件。

也可以将该区域分为两个区，即熔融区和再流区。

理想 的温度典型的回流曲线2 2曲线是超过焊锡熔点的“尖端区”覆盖的面积最小且左右对称。

4、冷却区：用尽可能快的速度进行冷却，将有助于得到明亮的焊点并饱满的外形和低的接触角度。

缓慢冷却会导致PAD的更多分解物进入锡中，产生灰暗毛糙的焊点，甚至引起沾锡不良和弱焊点结合力。

降温速率一般为-4 C/sec以内，冷却至75C左右即可。

由于锡膏、机型与工艺要求不同，产品的炉温曲线也不尽相同。

生产时必须定期用炉温测试仪测试炉温并记录存档。

炉温测试板的测试点必须合宜每片测温板最多可以使用200 次。

SMT回流焊接工艺规范编号：版次: 发布：实施：页次：编制：审核：批准：1范围本规范规定了回流焊接工艺的基本内容和要求，确定了回流焊接过程中的质量控制程序，使回流焊接过程中影响质量的各个因素得到有效控制。

本标准适用于SMT生产线的回流焊接生产过程。

2设备、工具和材料2.1 设备使用XXXX系列全热风回流焊炉。

2.2 工具KIC 温度曲线测试仪、热电偶。

2.3 材料高温胶带、高温链条润滑油、焊膏的技术特性表。

3 技术要求3.1 传送宽度对于厚度在1.6mm以上，长度和宽度在150~300mm的PCB，一般采用链条传送方式；对于厚度小于 1.6mm，尺寸较小，不便于使用链条传送或采用拼板方式的PCB，为防止变形，可采用网带传送方式。

采用链条传送方式时，设置PCB的长、宽尺寸，设备自动调整宽度后，检查链条的实际宽度与PCB的宽度是否匹配，二者应有1~2mm的间隙。

3.2 温度曲线设置影响温度曲线的参数主要有两个：链条速度和各温区温度设置。

设定温度曲线需要根据所使用焊膏的技术要求，综合考虑链条速度和各温区温度。

链条速度应根据整条生产线的生产节拍来确定，温度曲线通常分为四个区：预热区、保温区、焊接区、冷却区。

升温速率应小于3℃/S，峰值温度通常应在210℃~230℃，在183℃以上的回流时间应为60(±15)S，冷却速率应在3℃/S~4℃/S，一般，较快的冷却速率可得到较细的颗粒结构和较高强度与较亮的焊接点。

故超过每秒4℃会造成温度冲击。

温度曲线设置时，可先根据经验资料进行设置，再用一块样板或与待焊PCB相近的一块PCB实测，测温度曲线时，KIC的热电偶放置应选择PCB中间、PCB边缘、大器件边缘、耐热要求严格的器件附近选取测试点，热电偶可用高温胶带固定在测试点上，温度曲线采样完成后，利用KIC的分析功能，主要检查峰值温度、升温速率、回流时间、温差，然后根据焊膏的技术要求调整回流焊炉的设置，下面以典型的Sn63Pb37锡铅锡膏为例，回流曲线性能规范要求如下图：预热区（100—150℃）时间：60—120Sec；升温速率：<2.5℃/Sec；保温区（150—183℃）时间：30—90Sec；升温速率：<2.5℃/Sec；回流区（>183 ℃）时间：40—80Sec；峰值温度：210－235℃；冷却区————降温速率：1℃/Sec≤Slope≤4℃/Sec。

引言概述：随着电子产品的快速发展，SMT（SurfaceMountTechnology，表面贴装技术）回流焊成为了主流的焊接工艺。

为了保证焊接质量和生产效率，制定一份SMT回流焊作业指导书是必要的。

本文将详细介绍SMT回流焊作业的相关内容，包括焊接参数设置、元件选型和布局、焊接工艺流程、设备操作和维护、质量控制等五个大点，旨在提供一份全面且专业的指导，帮助操作人员正确进行SMT回流焊作业，提高生产效率和产品质量。

正文内容：一、焊接参数设置1.1温度曲线设计：根据焊接元件的特性和要求，设计适当的温度曲线，包括预热区、焊接区和冷却区，确保焊接质量。

1.2回流炉温度设定：根据焊接工艺要求设定回流炉温度，包括预热温度、焊接温度和冷却温度，确保元件的正确焊接和熔化。

1.3过渡区设置：确定预热区和焊接区之间的过渡区，控制电子元件的热冲击。

二、元件选型和布局2.1元件选型：根据焊接要求和产品设计要求，选择合适的电子元件，包括表面贴装元件（SMD）和插件元件。

2.2元件布局：根据元件的尺寸、散热要求和信号传输要求，合理安排元件在PCB（PrintedCircuitBoard，印刷电路板）上的布局，防止热点和信号干扰。

三、焊接工艺流程3.1PCB准备：清洁PCB表面，确保焊接区域无尘、无油污，并检查PCB的电气连接和机械连接是否良好。

3.2胶水和焊膏涂布：根据焊接要求，在PCB上涂布胶水和焊膏，确保元件能够正确粘贴和焊接。

3.3元件贴装：使用自动贴装机将电子元件精确地贴到PCB 上，确保位置准确和固定可靠。

3.4回流焊：将贴装好的PCB放入回流炉中进行焊接，根据设定的温度曲线加热和冷却，完成焊接过程。

3.5清洁和检查：在焊接完成后，清洁焊接区域，检查焊接质量和元件的安装效果。

四、设备操作和维护4.1回流炉操作：熟悉回流炉的操作面板和控制参数，保证回流炉的正常运行。

4.2设备维护：定期清洁回流炉内部和外部的油污和灰尘，检查并更换磨损的零部件，保证设备的可靠性和稳定性。

回流焊工艺要求回流焊工艺是电子制造领域中一种重要的焊接技术，广泛应用于SMT（表面贴装技术）生产中。

回流焊工艺通过加热熔化预先涂布在电路板上的焊膏，将电子元件与电路板连接起来。

下面是回流焊工艺的要求：1.焊膏选择：回流焊工艺需要使用适合的焊膏，根据焊接材料、焊接温度和元件的耐热性等因素进行选择。

焊膏的粘度、润湿性、触变性等特性需根据具体的焊接要求进行选择。

2.焊膏涂布：将选好的焊膏按照一定的方式涂布在电路板上，涂布量要适中，过多或过少的焊膏都会影响焊接质量。

焊膏涂布通常采用手动或自动涂布设备完成。

3.元件放置：将电子元件按照电路设计要求放置在涂有焊膏的电路板上，元件的放置要准确、稳定，避免出现偏移或倾斜。

4.回流炉设定：将电路板放入回流炉中进行加热，设定合适的温度曲线，保证焊膏在适当的温度下熔化并充分润湿元件和电路板表面。

温度曲线包括预热、升温、保温和冷却等阶段，需根据具体的焊接要求进行设定。

5.温度控制：回流焊工艺要求温度控制精确，以保证焊接质量和元件的可靠性。

温度过高可能导致元件受损或焊接不良，温度过低则可能导致焊接不完全或形成冷焊。

因此，回流炉的温度设定和控制在整个工艺中具有至关重要的作用。

6.清洁和环境控制：回流焊工艺要求保持生产环境的清洁，以避免灰尘、杂质等对焊接质量的影响。

同时，要控制好湿度、温度等环境因素，确保生产过程的稳定性和焊接质量的可靠性。

7.质量检测：回流焊工艺完成后，需要对焊接质量进行检测，包括外观检查、电气性能测试等。

对于存在缺陷或不良的焊接点，需要进行修复或重新进行回流焊工艺。

8.工艺优化：回流焊工艺要求不断进行工艺优化，以提高生产效率、降低成本并提升焊接质量。

通过对不同产品、不同材料的焊接试验和数据分析，不断优化温度曲线、焊膏选择等工艺参数，实现生产过程的持续改进。

9.人员培训：操作人员的技能和经验对回流焊工艺的质量具有重要影响。

因此，需要对操作人员进行定期的培训和技能评估，确保他们熟悉回流焊工艺的基本原理、操作流程和质量控制要求。
