移相变压器

移相变压器原理
移相变压器是一种用于控制电路中相位差的特殊变压器。

它可以通过改变输入电压和输出电压间的相位差，实现相位的移动。

相位差在电气工程中是一个重要的概念，尤其在交流电路和电力系统中。

移相变压器的原理是基于感应定律和变压器的原理。

它由两个或更多的线圈组成，这些线圈被绕制在同一个铁芯上。

其中一个线圈称为主线圈，另一个或其他线圈称为辅助线圈。

当交流电压通过主线圈时，它将在铁芯中产生磁感应强度。

这个磁感应强度会感应辅助线圈中的电动势。

由于辅助线圈的绕制方式和主线圈不同，所以它们之间会存在相位差。

通过适当选择主线圈和辅助线圈的匝数比例，可以实现所需的相位差。

当输入电压的相位与输出电压的相位不同时，移相变压器可以将输出电压的相位相对于输入电压进行改变。

移相变压器在电力系统中有广泛的应用。

例如，在某些电动机控制系统中，为了实现对电动机转向和运行方向的控制，可以使用移相变压器来改变电流的相位差。

此外，在无功功率补偿和电网稳定性控制等领域，也经常使用移相变压器。

总之，移相变压器利用变压器的原理和感应定律，通过改变主线圈和辅助线圈之间的匝数比例，实现对电路中相位差的控制。

它在电力系统和电路控制中起到非常重要的作用。

移相变压器工作原理
移相变压器是一种用于控制交流电路相位的设备，其工作原理如下：
1. 基本原理：移相变压器利用互感作用原理，在初级线圈和副级线圈之间加入可变的耦合电感，通过调节耦合电感的大小来改变电流的相位差。

2. 电路结构：移相变压器一般由一个主线圈（也叫主绕组）和一个调相线圈（也叫副绕组）组成。

主线圈通常与电源相连，而调相线圈则连接到负载电路。

3. 耦合电感调节：移相变压器的核心是耦合电感，通过调节耦合电感的大小可以改变主线圈和调相线圈之间的耦合程度。

当耦合电感增加时，主线圈和调相线圈之间的互感作用增强，电流的相位差会发生改变。

4. 相位调节：根据电流相位的需求，通过调节耦合电感的大小来改变主线圈和调相线圈之间的相位差。

一般来说，增大耦合电感会使电流的相位差减小（例如从90度减小到60度），而减小耦合电感会使电流的相位差增大。

5. 工作原理：当电流通过主线圈时，产生的磁场会传递到调相线圈中，引起副线圈中的电流产生。

这种电流的相位差和主线圈的电流之间的相位差是可控的，( 例如 +30度或 -30度 )。

调相电流叠加在主线圈电流上，使得总电流的相位发生改变。

总之，移相变压器通过调节主线圈和调相线圈之间的耦合电感来改变电流的相位差，从而实现对交流电路相位的控制。

移相变压器原理移相变压器是一种电力系统中常用的重要设备，它通过改变电压和相位来实现电力输送和分配。

移相变压器的原理是基于电感和互感的相互作用，通过调整变压器的绕组比例和连接方式来改变电压和相位。

移相变压器通常由两个或多个绕组组成，其中一个绕组称为主绕组，另一个或其他绕组称为辅助绕组。

主绕组和辅助绕组之间通过互感传递能量，从而实现电压和相位的变化。

主绕组通常与电源相连接，而辅助绕组则与负载相连接。

移相变压器的工作原理可以用以下步骤来解释：1. 输入电压加到主绕组上。

输入电压的大小和频率取决于电力系统的要求。

2. 主绕组中的输入电压产生一个磁场，这个磁场通过互感作用传递到辅助绕组上。

3. 辅助绕组中的磁场再次通过互感作用传递到主绕组上。

这个过程中，辅助绕组中的磁场会引起主绕组中的电流变化，从而改变主绕组中的磁场。

4. 改变主绕组中的磁场会导致辅助绕组中的电压和相位发生变化。

这样，移相变压器就能够实现电压和相位的调节。

移相变压器有许多应用。

其中一个重要的应用是在电力系统中用来实现电力因数校正。

电力因数是衡量电力系统效率和质量的一个重要指标，它表示有功功率和视在功率之间的比值。

当电力因数低于1时，系统的效率会下降，因为存在无效功率的损耗。

移相变压器可以通过调整电压和相位来校正电力因数，从而提高系统的效率。

移相变压器还可以用于电力系统中的电压调节和稳定。

电力系统中的电压波动可能会对设备和负载造成损害，因此需要保持稳定的电压水平。

移相变压器可以根据需求调整输入和输出电压，从而实现电压的调节和稳定。

移相变压器是一种重要的电力设备，它通过改变电压和相位来实现电力输送和分配。

它的工作原理是基于电感和互感的相互作用，通过调整变压器的绕组比例和连接方式来改变电压和相位。

移相变压器在电力因数校正和电压调节方面有着重要的应用，可以提高电力系统的效率和稳定性。

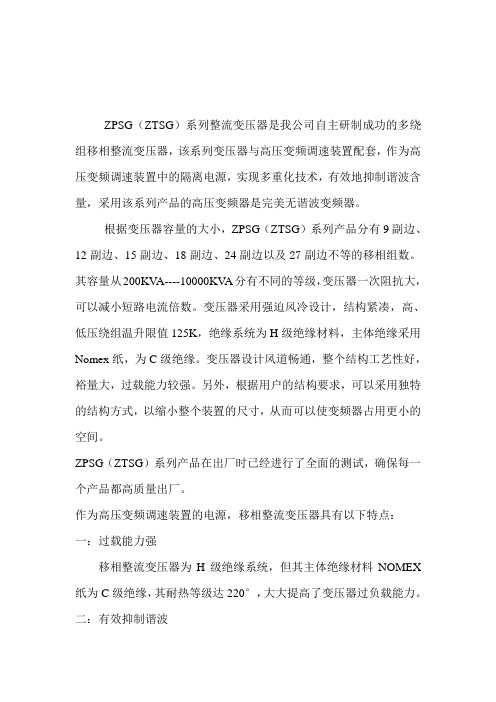

ZPSG（ZTSG）系列整流变压器是我公司自主研制成功的多绕组移相整流变压器，该系列变压器与高压变频调速装置配套，作为高压变频调速装置中的隔离电源，实现多重化技术，有效地抑制谐波含量，采用该系列产品的高压变频器是完美无谐波变频器。

根据变压器容量的大小，ZPSG（ZTSG）系列产品分有9副边、12副边、15副边、18副边、24副边以及27副边不等的移相组数。

其容量从200KV A----10000KVA分有不同的等级，变压器一次阻抗大，可以减小短路电流倍数。

变压器采用强迫风冷设计，结构紧凑，高、低压绕组温升限值125K，绝缘系统为H级绝缘材料，主体绝缘采用Nomex纸，为C级绝缘。

变压器设计风道畅通，整个结构工艺性好，裕量大，过载能力较强。

另外，根据用户的结构要求，可以采用独特的结构方式，以缩小整个装置的尺寸，从而可以使变频器占用更小的空间。

ZPSG（ZTSG）系列产品在出厂时已经进行了全面的测试，确保每一个产品都高质量出厂。

作为高压变频调速装置的电源，移相整流变压器具有以下特点：一：过载能力强移相整流变压器为H级绝缘系统，但其主体绝缘材料NOMEX 纸为C级绝缘，其耐热等级达220°，大大提高了变压器过负载能力。

二：有效抑制谐波变压器输出采用多绕组结构，这些绕组设计电压相同，相位依次相移一定的角度，达到6n（n为绕组数）脉波变频，理论上，6 n次以下的谐波都可以抵消，所以用此变压器做为隔离电源的变频器是完美无谐波变频器。

三：强迫风冷设计有效降低变压器成本根据进风量在整个变压器上的分布情况，采用风道隔板，人为地将风逼进变压器高低压绕组，从而降低绕组的温度。

这样既能满足温升的要求，同时也有效降低了变压器的成本。

四：变压器结构形式灵活移相整流变压器不受常规电力变压器结构形式的影响，其结构、排列多种多样。

根据客户柜体的需要，可以把变压器绕组做成圆形和矩形两种，圆形绕组变压器适合柜体空间余量大，整体变压器体积也较大，这种结构通风散热效果好；矩形绕组变压器结构紧凑，外形体积较小，但是通风散热效果不如圆形绕组，所以矩形绕组变压器对风道设计要求较高。

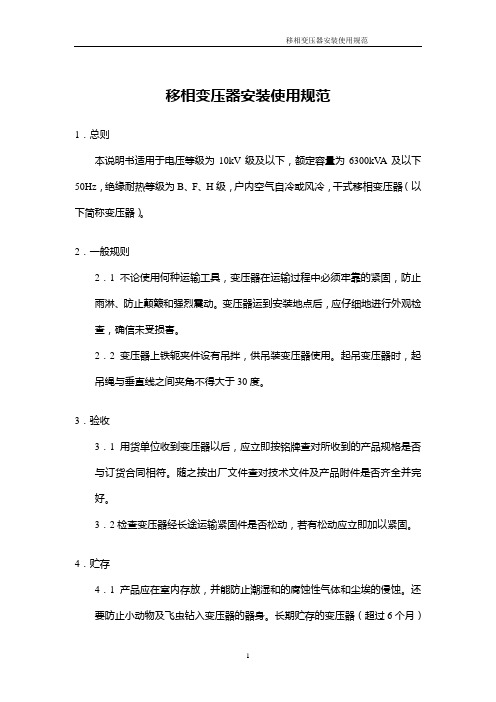

移相变压器安装使用规范1．总则本说明书适用于电压等级为10kV级及以下，额定容量为6300kV A及以下50Hz，绝缘耐热等级为B、F、H级，户内空气自冷或风冷，干式移相变压器（以下简称变压器）。

2．一般规则2．1不论使用何种运输工具，变压器在运输过程中必须牢靠的紧固，防止雨淋、防止颠簸和强烈震动。

变压器运到安装地点后，应仔细地进行外观检查，确信未受损害。

2．2变压器上铁轭夹件设有吊拌，供吊装变压器使用。

起吊变压器时，起吊绳与垂直线之间夹角不得大于30度。

3．验收3．1用货单位收到变压器以后，应立即按铭牌查对所收到的产品规格是否与订货合同相符。

随之按出厂文件查对技术文件及产品附件是否齐全并完好。

3．2检查变压器经长途运输紧固件是否松动，若有松动应立即加以紧固。

4．贮存4．1产品应在室内存放，并能防止潮湿和的腐蚀性气体和尘埃的侵蚀。

还要防止小动物及飞虫钻入变压器的器身。

长期贮存的变压器（超过6个月）或已受潮的变压器在投运前必须干燥处理后才可投入运行。

4．2注意不要让金属异物掉入变压器的线圈气道内。

4．3产品存放室应采取有效的防尘措施。

5．不经干燥投入运行的条件5．1用2500V兆欧表,在温度不低于+10o C时测量线圈的绝缘电阻值不得小于工厂出厂技术文件所测定值的70%,换标系数按表121换标系数之倒数。

5．2变压器的绝缘电阻值，如无出厂资料时，在相应的温度下不低于表2所列的最低允许值。

表2 线圈绝缘电阻允许值（kV）6．交接验收绝缘试验及产品检修后的重复绝缘试验标准標（参照GB6450-86之规定）见表3绝缘试验。

注2：用户如有需要对变压器的变比和移相角进行测试，其测试方法见附录。

7．安装7．1变压器应安装于通风干燥的室内。

7．2变压器底座上设有定位孔，供变压器安装定位使用，低压侧A相下垫脚处有一接地螺栓（带标志）供变压器接地用，接地要求可靠，接地电阻≤4Ω7．3检查高压侧金属压板缺口处的六只钉绝缘垫是否松动，检查铁轭垫块是否松动。

移相变压器消电流谐波原理全文共四篇示例，供读者参考第一篇示例：移相变压器是一种用来改善电力系统中电流谐波的装置。

电力系统中存在着各种电器设备产生的谐波电流，这些谐波电流会影响系统的稳定性和可靠性，甚至会造成设备损坏。

移相变压器的原理是通过适当设计和连接，使电流谐波在设备内部移相并抵消，从而减少对电力系统的影响。

移相变压器的工作原理主要包括两部分：变压器的相位移动和对抗谐波电流。

在传统的变压器中，输入端和输出端的电流是同相位的，对系统产生的谐波电流没有衰减效果。

而移相变压器则通过改变变压器的连接方式和设计参数，使得输出端的电流相位比输入端的电流相位提前或者滞后一定角度，从而实现对抗谐波电流的效果。

移相变压器的设计需要考虑多种因素，包括系统的谐波特性、负载情况、功率大小等。

在最简单的情况下，可以通过改变变压器的接线方式来实现相位移动。

比如可以使用Y-△连接方式，或者在变压器中加入相位移动装置。

在复杂的情况下，可能需要使用特殊的设计软件来模拟和优化设计。

移相变压器的使用可以有效地减少系统中的电流谐波，从而提高系统的可靠性和稳定性。

通过合理的设计和安装，可以使得系统中的谐波电流得到有效地抑制，并且可以适应不同负载情况。

移相变压器还可以提高系统的功率因素，减少功率损耗，降低电能消耗。

第二篇示例：移相变压器是一种用于消除电网电流谐波的重要设备，它在电力系统中起着至关重要的作用。

在现代电力系统中，电流谐波是由非线性负载引起的，如电子设备、整流器和变频器等，这些负载会产生非正弦波形的电流，从而导致电网中电流谐波含量的增加。

电流谐波会给电网带来一系列问题，如变压器过热、线路损耗增加、设备功耗增加等，严重影响电网的稳定运行。

移相变压器的工作原理如下：当非正弦波形的电流通过移相变压器时，首先经过带有相位偏移的相移网络，该网络会对不同频率的谐波进行处理，使得谐波电流的相位与原谐波电压相位相同，形成谐波平衡电流。

这样一来，在电网中的电流谐波就会被消除掉，实现电网电流的谐波补偿，从而提高了电网的电能质量和稳定性。

高压变频器移相变压器工作原理一、高压变频器的基本工作原理1. 高压变频器是一种用于控制交流电机速度的装置，通过改变输入电压、频率和相位等参数来实现对电机的精准控制。

它的基本工作原理是将直流电转换为可控交流电，然后通过改变交流电的频率和相位，来控制电机的转速和输出功率。

在工业生产中，高压变频器被广泛应用于各种类型的电机驱动系统中，可以提高生产效率、节能降耗。

2. 高压变频器的工作原理可以通过以下几个方面来解释：1) 变频控制：高压变频器通过变频控制电路，将输入的直流电转换为可调节的交流电。

通过改变输出电压和频率，可以实现对电机转速的精准控制。

2) 相位控制：在变频器电路中，还需要进行相位控制，以确保输出的交流电与电机的工作要求相匹配。

通过移相器控制，可以实现电机的正反转和停止等功能。

二、移相变压器的原理及作用1. 移相变压器是高压变频器中的重要部件，其主要作用是将输入的电压进行相位移动，并将其输出到电机中，以实现电机的正常运行和控制。

移相变压器采用特殊的线圈和铁芯结构，通过控制输入输出的相位关系，来实现对电机的转速和输出功率的调节。

2. 移相变压器的原理可以通过以下几个方面来解释：1) 线圈结构：移相变压器内部包含两组或多组线圈，它们通过铁芯连接在一起。

当输入电压通过线圈产生磁场时，铁芯内部的磁通会发生变化，从而引起输出电压的相位移动。

通过改变线圈的数目和连接方式，可以实现不同的相位移动效果。

2) 控制方式：移相变压器可以采用机械控制或电子控制方式，来实现对输出电压相位的精确调节。

在高压变频器中，一般采用电子控制的方式，通过智能控制电路来实现对移相变压器的精准控制。

三、结合高压变频器和移相变压器的工作原理1. 在实际应用中，高压变频器和移相变压器通常是结合在一起使用的，它们共同完成对电机的控制和调节。

高压变频器负责将直流电转换为可控交流电，而移相变压器则负责对交流电进行相位移动，以实现对电机的转速和输出功率的调节。

移相全桥变压器励磁电感-概述说明以及解释1.引言1.1 概述:移相全桥变压器励磁电感是目前电力系统中常用的一种变压器励磁控制技术。

它通过改变变压器励磁电感的大小，可以实现对功率系统的电压和功率因数的控制。

本文旨在深入探讨移相全桥变压器励磁电感的原理、作用、优势以及未来的发展方向，以期为相关领域的研究和实践提供一定的参考和借鉴。

通过本文的阐述，读者将能够更清晰地了解这一技术在电力系统中的重要作用，以及其在未来的应用前景。

1.2 文章结构文章结构部分的内容：本文分为引言、正文和结论三部分。

引言部分包括了概述、文章结构和目的三个小节，主要介绍了本文的主题和写作目的。

正文部分主要包括了移相全桥变压器的原理、变压器励磁电感的作用和变压器励磁电感的优势三个小节，深入探讨了变压器在励磁电感方面的应用和优势。

结论部分包括了总结移相全桥变压器励磁电感的应用、展望未来发展和结论三个小节，对文章内容进行了总结和展望未来发展方向。

整个文章结构清晰，逻辑性强，为读者提供了全面的信息和知识。

文章1.3 目的部分的内容应包括对本文的研究目的进行阐述，说明为什么要研究移相全桥变压器励磁电感的应用。

可以包括以下内容：目的:本文旨在深入探讨移相全桥变压器励磁电感的原理、作用和优势，以及其在电力领域的应用。

通过对变压器励磁电感的研究和分析，可以帮助工程师和研究人员更好地理解移相全桥变压器的工作原理，进而优化电力系统的设计和运行。

同时，也可以为相关领域的学术研究提供参考和借鉴，促进相关技术的进步和应用。

通过本文的撰写，旨在为读者提供对移相全桥变压器励磁电感应用的全面理解，为相关研究和工程实践提供理论和实践指导。

2.正文2.1 移相全桥变压器的原理：移相全桥变压器是一种新型的电力变压器，其原理基于传统变压器的原理，但在传统的变压器结构上进行了改进和优化。

传统的变压器是通过电磁感应原理来实现电压的变换，主要由铁芯和线圈组成。

而移相全桥变压器在传统变压器的基础上增加了移相互感电路，通过控制移相电感的变化来实现对电压的调节和变换。

移相变压器是整流变压器的一种。

整流装置的单相导电作用，引起整流变压器交变磁场波形的畸变；畸变的大小决定于直流容量占电网容量的比例和流入电网中的谐波电流的频率，及谐波次数。

抑制谐波的有效办法之一是通过对整流变压器高压侧进行移相，这种办法可以基本上消除幅值较大的低次谐波。

一般情况下，只要一套整流装置有两台整流变压器，均采用等效12相系统，因为这种系统不需专门移相，只要变换绕组的连接方式即可达到，当直流容量较大时，则采用等效18相以上的整流系统。

IGBT相当于可控硅的作用，用在整流系统中，控制通断，不控制相位。
