华测仪器CORS设置与使用步骤

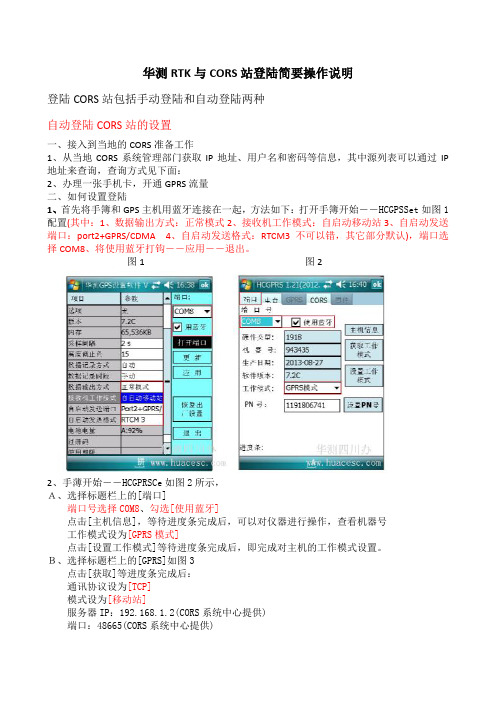

华测RTK与CORS站登陆简要操作说明登陆CORS站包括手动登陆和自动登陆两种自动登陆CORS站的设置一、接入到当地的CORS准备工作1、从当地CORS系统管理部门获取IP地址、用户名和密码等信息，其中源列表可以通过IP 地址来查询，查询方式见下面：2、办理一张手机卡，开通GPRS流量二、如何设置登陆1、首先将手簿和GPS主机用蓝牙连接在一起，方法如下：打开手簿开始――HCGPSSet如图1配置(其中：1、数据输出方式：正常模式2、接收机工作模式：自启动移动站3、自启动发送端口：port2+GPRS/CDMA4、自启动发送格式：RTCM3不可以错，其它部分默认)，端口选择COM8、将使用蓝牙打钩――应用――退出。

图1图22、手薄开始――HCGPRSCe如图2所示，Ａ、选择标题栏上的[端口]端口号选择COM8、勾选[使用蓝牙]点击[主机信息]，等待进度条完成后，可以对仪器进行操作，查看机器号工作模式设为[GPRS模式]点击[设置工作模式]等待进度条完成后，即完成对主机的工作模式设置。

Ｂ、选择标题栏上的[GPRS]如图3点击[获取]等进度条完成后：通讯协议设为[TCP]模式设为[移动站]服务器IP：192.168.1.2(CORS系统中心提供)端口：48665(CORS系统中心提供)APN接入点名称：ZZHNJCDL.YDOA.HAAPN(CORS系统中心提供)移动服务商号码:*99***1#拨号用户和密码以及基准站ID默认为空点击[更新]等待进度条完成后，完成对主机GPRS信息的设置。

图3 图4Ｃ、选择标题栏上的[CORS]点击[获取参数]等进度条完成后，如图4所示拨号协议设为[内嵌TCP]登陆模式设为[自动]输入用户名和密码(CORS系统中心提供)差分格式为和源列表对应的广播差分格式点击[全部更新]等待进度条完成后，完成对主机的设置，设置好退出软件，关闭接收机重启。

Ｄ、自动登陆设置好之后，开机即可自动登陆CORS，登陆成功后，移动站绿灯会一秒烁一下，即表示收到CORS信号，进入测地通，仪器能自动得到固定解，得到固定解后可开始工作。

华测华测移动站操作主要是对主机进行设置，用手簿软件操作，登陆CORS包括手动登陆和自动登陆两种，这两种设置操作如下。

自动登陆CORS设置●打开测地通，点击【配置】—→【手簿端口配置】，选中【选用蓝牙】，点击【配置蓝牙】，搜索蓝牙，绑定主机，点击【确定】，退出测地通。

●打开HCGpsSet，选中蓝牙，打开端口，根据下图更改接收机的设置：数据输出方式：【正常模式】；接收机工作模式：【自启动流动站】；自启动数据发送端口：【Port2+GPRS/CDMA】，其他一般默认，设置结束后，点击应用，退出软件。

●打开HCGPRSSet，选择标题栏上的【端口】，更改接收机的设置：勾选【使用蓝牙】，点击【主机信息】，等待进度条完成后，可以对仪器进行操作，查看机器号，工作模式设为【GPRS模式】，点击【设置工作模式】，等待进度条完成后，即完成对主机的工作模式设置。

●选择标题栏上的【GPRS】，点击【获取】，等进度条完成后：通讯协议设为【TCP Client】，模式设为【移动站】，服务器IP：192.168.1.2端口: 48665APN接入点名称：ZZHNJCDL.YDOA.HAAPN移动服务商号码: *99***1#拨号用户名和密码以及基准站ID默认为空，点击【更新】，等待进度条完成后，完成对主机GPRS信息的设置。

●选择标题栏上的【CORS】，点击【获取参数】，等进度条完成后，如图4所示：拨号协议设为【内嵌TCP】，登陆模式设为【自动】，输入用户名和密码，差分格式设为和源列表对应的广播差分格式，点击【全部更新】，等待进度条完成后，完成对主机的设置，设置好退出软件，关闭接收机重启。

●自动登陆设置好之后，开机即可自动登陆CORS，登陆成功后，移动站绿灯会一秒闪烁一下，即表示收到CORS信号，进入测地通，仪器能自动得到固定解，得到固定解后可开始工作。

手动登陆CORS●手簿打开测地通，选择【配置】—→【移动站参数】—→【内置VRS移动站】，●输入源列表、用户名和密码，●等‘GPRS状态’显示‘准备登陆’时，点击【设置】/【登陆】即可；●下面填写时注意：1、字母的大小写，是大写就大写，是小写就小写；2、在输入过程中，不要留空格键。

CORS操作步骤1、首先，移动站数据链改为模块（若已经是网络模式则不需要此步骤）。

步骤：先开移动站主机，再开手簿，打开工程之星软件→设置→仪器设置→设置数据链→模块→确定。

2、等到右下角的状态为固定解时。

点“工程”→“新建工程”→输入工程名字→下一步→北京54→下一步→中央子午线117→确定。

{此时工程新建完毕。

注意：新建工程时只要输入工程名字、选择需要的坐标系和中央子午线就可以。

其他选项一律不可以动（为坐标系的固定参数，更改了会导致坐标系变形，坐标错误等）}。

3、坐标系转换。

点“设置”→求转换参数→增加→输入控制点坐标→OK→扶准气泡后点击“读取当前点坐标”→输入天线高→选择“杆高”→OK（此时，对话框中就有了一个参数了）→保存→输入当前控制点的点名→点击“确定”→弹出“保存成功”→点击OK→最后点击应用。

（第一个控制点的转换参数就求出来了。

注意：增加→保存→应用这三个组合拳缺一不可。

请不要遗漏步骤。

）4、求完第一个点的参数后，最好复合一下，即扶准气泡→按A→输入天线高→选择杆高→确定。

然后按两下B查询。

将查询到的点与已知点相比较。

误差不大就可以了（若相差太大，需要重新步骤3，删除误差大的参数，重新增加→保存→应用。

直到复核相差不大为止）到第二个控制点，重复步骤“3”、“4”。

求完两个控制点后，即可进行测量、放样。

测量：扶准气泡后，按字母键“A”，输入天线高，选择杆高。

确定即可。

放样：线放样，测量→线放样→点击下边中间的虚线小本子→增加→输入起点→输入终点→OK→选择线（即点中该线名并变成黑色）→OK。

即可进行放样。

点放样，测量→点放样→点击下边中间的虚线小本子→增加→输入要放样的点→选中要放样的点（即点中该点名并变成黑色）→点击OK →然后根据指南针上的方向进行放样。

CORS动态测量方案一操作方法与步骤１．网络模块设置打开主机，然后打开手簿并打开“工程之星”软件（如果在桌面上没有快捷方式，打开路径为“我的设备/Flash disk/SETUP/PRTKPro2.8”）。

蓝牙会自动连接。

连接上之后，点设置→网络连接→设置→读取，上面提示读取成功后会读取到主机当前的网络模块设置。

选择GPRS、VRS-NTRIP、输入对应的IP地址，域名，端口，用户名及密码→设置，提示设置成功后可点退出→连接，会提示连接成功→退出即可。

省网对应参数：GPRS，VRS-NTRIP，IP：218.28.246.194，域名：RTKRTCM31，端口：2101，用户名/密码：输入提供的即可。

两台以上同时用时用户名不能重复。

注：第一步做过后，以后就不需要再做设置。

2．测量操作方法：打开主机，并按“ENTER”键打开手簿，进入系统界面。

打开“工程之星”（如果在桌面上没有快捷方式，打开路径为“我的设备/Flash disk/SETUP/PRTKPro2.8”），蓝牙会自动连通，连上后“状态”上会显示“固定解”就可以正常测量了。

3．软件操作步骤：新建工程：“工程→新建工程（向导）→输入工程名（可以用日期）→OK→选择椭球系名称→下一步→输入中央子午线“例如114”→下一步→确定”4.1实地求参数：（基站架在未知点上）移动站先到一已知点，看状态为固定解后往下做。

“设置→求转换参数→增加→输入当前已知点的点名和点坐标→OK→把移动站立直在已知点点位上，点读取当前点坐标→输入天线高（用的碳纤杆的话为？<刻度>米的杆高）→OK→保存→选择要保存到的位置(默认位置在当前工程的文件夹下)，并输入文件名“20140425”（可以和工程名相同）→确定→OK保存成功→点“应用”，会退出求转换参数窗口。

如单点校正后开始测量，直接到5.1开始即可。

移动站到第二个已知点上，看状态为固定解后往下做。

“设置→求转换参数→增加→输入当前已知点的点名和点坐标→OK→把移动站立直在已知点点位上，点读取当前点坐标→输入天线高（用的碳纤杆的话为？<刻度>米的杆高）→OK→保存→选择上一步文件所保存到的位置，并选中“20140425.COT”这个文件→确定→OK覆盖此文件→OK保存成功→应用。

深圳 CORS设置方法（CORS基站为双星）蓝牙连接好移动站，退出rtkce软件，打开hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3，点击应用，然后退出软件，打开hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择TCP，模式选择移动站，服务器ip输入10.1.1.8，端口2101，APN接入点名称输入SZGTZY.GD，移动服务商号码:*99***1#，点击更新或者应用；点击CORS，拨号协议选择自主TCP，登录模式选择手动，然后点击全部更新，等进度条走完，关闭软件，打开Rtkce软件，点击仪器，接收机复位，把移动站重启！移动站设置完成(注：如果需要CORS自动登录的话需要在HCGPRSCE软件中，登录方式选择自动，然后选择差分格式，一般选RTCM3.X,对应源列表输入RTCM31)深圳CORS源列表及差分格式对应源列表差分格式CMR CMRRTCM31 RTCM3.XRTCM23 RTCM2.X广东省国土厅 CORS设置方法（CORS基站为单星）蓝牙连接好移动站，退出rtkce软件，打开hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择CMR，点击应用，然后退出软件，打开hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择TCP，模式选择移动站，服务器ip输入59.41.181.34，端口2101，APN接入点名称输入CMNET，移动服务商号码:*99***1#，基站id输入基站底部的6位数的仪器s/n 号，点击更新或者应用，关闭软件，打开Rtkce软件，点击仪器，接收机复位，把移动站重启！移动站设置完成1+1基站设置方法蓝牙连接好基准站，退出Rtkce软件，打开Hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动基站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3，点击应用，然后退出软件，打开Hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择udp一对多，模式选择基站，服务器ip输入211.144.120.97，端口9902，APN接入点名称输入CMNET，移动服务商号码:*99***1#，点击更新或者应用，关闭软件，打开rtkce软件，点击仪器，接收机复位，然后蓝牙连接好移动站，把基站重启！基站设置完成1+1移动站设置方法蓝牙连接好移动站，退出Rtkce软件，打开Hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3.0，点击应用，然后退出软件，打开Hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择udp一对多，模式选择移动站，服务器ip输入211.144.120.97，端口9902，APN接入点名称输入CMNET，移动服务商号码:*99***1#，基站ID 输入及基站底下的S/N号（如果S/N号看不清了，可以蓝牙搜索下，找到一个不同于移动站编号的一个6位数的仪器号，就是基站编号），点击更新或者应用，关闭软件，打开rtkce软件，点击仪器，接收机复位，然后蓝牙连接好移动站，把移动站重启！移动站设置完成蓝牙连接方法手簿类型为华测HCE100，HCE102，HCE200GPS开机，打开RTKCE软件，点击配置→手簿端口配置→连接方法选择蓝牙→点击屏幕左下方的配置→点击→眼睛图标开始搜索蓝牙→找到对应GPS仪器编号→选中→点击绑定→确定→确定→屏幕左下角或者屏幕右上方出现两个电池图标，说明手簿已经和GPS接收机连接上了手簿类型为LT400，LT400M,TrimbleGPS开机，点击开始菜单→设置→连接→蓝牙→添加新设备→点中对应仪器编号→点击右下角的下一步→输入连接密码1234→完成→点击COM端口→新建发送端口→选择对应仪器→选择COM8,COM9任一个都可以(有些可能是COM5,COM6,或者COM6,COM7)→下一步→完成→打开RTKCE软件→点击配置→手簿端口配置→连接方法选择蓝牙→选择好对应端口→确定→屏幕左下角或者屏幕右上方出现两个电池图标，说明手簿已经和GPS接收机连接上了华测服务器IP 端口211.144.120.97 9902222.44.183.12 9902210.14.66.58 9902一般都是用211 服务器，其他两个服务器也可以用。

华测RTK与CORS站登陆简要操作说明登陆CORS站包括手动登陆和自动登陆两种自动登陆CORS站的设置一、接入到当地的CORS准备工作1、从当地CORS系统管理部门获取IP地址、用户名和密码等信息，其中源列表可以通过IP地址来查询，查询方式见下面：2、办理一张手机卡，开通GPRS流量二、如何设置登陆1、首先将手簿和GPS主机用蓝牙连接在一起，方法如下：打开手簿开始――HCGPSSet 如图1配置(其中：1、数据输出方式：正常模式2、接收机工作模式：自启动移动站3、自启动发送端口：port2+GPRS/CDMA4、自启动发送格式：RTCM3不可以错，其它部分默认)，端口选择COM8、将使用蓝牙打钩――应用――退出。

图1 图22、手薄开始――HCGPRSCe如图2所示，Ａ、选择标题栏上的[端口]端口号选择COM8、勾选[使用蓝牙]点击[主机信息]，等待进度条完成后，可以对仪器进行操作，查看机器号工作模式设为[GPRS模式]点击[设置工作模式]等待进度条完成后，即完成对主机的工作模式设置。

Ｂ、选择标题栏上的[GPRS]如图3点击[获取]等进度条完成后：通讯协议设为[TCP]模式设为[移动站]服务器IP：系统中心提供)端口：48665(CORS系统中心提供)APN接入点名称：系统中心提供)移动服务商号码:*99***1#拨号用户和密码以及基准站ID默认为空点击[更新]等待进度条完成后，完成对主机GPRS信息的设置。

图3 图4Ｃ、选择标题栏上的[CORS]点击[获取参数]等进度条完成后，如图4所示拨号协议设为[内嵌TCP]登陆模式设为[自动]输入用户名和密码(CORS系统中心提供)差分格式为和源列表对应的广播差分格式点击[全部更新]等待进度条完成后，完成对主机的设置，设置好退出软件，关闭接收机重启。

Ｄ、自动登陆设置好之后，开机即可自动登陆CORS，登陆成功后，移动站绿灯会一秒烁一下，即表示收到CORS信号，进入测地通，仪器能自动得到固定解，得到固定解后可开始工作。

华测GPS操作说明一、SDCORS模式使用SDCORS模式，需要的设备如下：GPS流动站主机一台、SDCORS手机卡一张，对中杆一支，控制手簿一台，手簿托架一套。

操作说明：第一步：设置主机工作模式打开测地通，点击【配置】->【手簿端口配置】，选中【选用蓝牙】，点击【配置蓝牙】，搜索蓝牙，绑定主机，点击【确定】，退出测地通。

如果已经绑定过主机，这一步可以省略。

打开HCGpsSet，选中蓝牙，打开端口，根据下图更改接收机的设置：特别注意：红框标注区域，数据输出方式为：正常模式，接收机工作模式为：自启动移动站；自启动数据发送端口为：Port2+GPRS/CDMA；查分数据格式为：RTCM3；这四项不得出错。

第二步：设置GPS工作模式设置结束后，点击应用，打开手簿上的HCGPRSCE 软件，图标如，根据实际工作情况，设置如图：如上图所示，打开软件以后，LT400手簿的端口号根据绑定的端口编号来设置，一般为COM8或者COM9，然后使用蓝牙复选框打钩，点击获取工作模式，工作模式状态栏会显示当前接收机的工作模式，使用SDCORS的话，工作模式选择GPRS模式，然后点击设置工作模式按钮，等待下方的进度条完成以后获取一下，等待进度条完成以后，看看工作模式是否正确。

如若正确进入下一步，点击GPRS选项卡。

如下图所示：此选项卡通讯协议必须选择：TCPClient，模式必须选择：移动站；网络设置信息填写必须与SDCORS开通信息表上的信息完全一致：服务器地址：190.168.168.2或者190.168.168.3，端口均为3024，APN接入点均为sdcors.jn.sd （此串字符必须小写），用户名密码均为大写字母CARD；如若设置完成，点击更新按钮。

等待进度条完成，说明信息已经写入到主机，再点一次更新按钮，确保信息写入成功。

完成以后，可以点击获取按钮，检查信息是否写入成功，如果成功，GPRS选项卡设置完成，如果获取的信息不正确，需要重新设置一下，直到设置成功。

网络RTK使用说明华测GPS接入网络RTK时有两种方法，分别为：内置GPRS、手簿网络。

下面将逐一介绍。

1.1内置GPRS1.1.1设置内置GPRS接收机与手簿测地通连接后，打开HCGPRSCe设置软件，如下图所示：图1.设置内置GPRS设置内置GPRS分为以下几步：第一步：查看机器号，选择工作模式为‘GPRS模式’，点击设置工作模式。

第二步：点击1是接入山东CORS各参数：TCP客户端，即TCP Client；CORS中心服务器的IP地址和端口号，即IP：190.168.168.2/3端口：3024；sdcors.jn.sd；第三步：等待进度条走完后，第四步：重新开关接收机。

1.1.2外业工作第一步：安装SIM卡；打开主机后盖，取出电池，然后把SIM卡插入，如下图：图2.插入SIM卡第二步：打开“测地通”控制软件，通过蓝牙或数据线连接手簿与接收机；第三步：依次打开【配置】→【移动站参数】→【内置网络RTK】；图3.输入源列表、用户名和密码RTK的网络IP地址获取到的源列表（请正确区分大小写）；站的概率位置；正确填写源列表、用户名、密码，当GPRS状态提登陆网络RTK，请启动移动站接收机”件或直接关接收机，这样才能正常退出网络，否则下次再登陆时有可能提示错误的用户名和密码。

1.2手簿CORS此种模式主要是针对接收机没有内置的GPRS模块，采用外置设备（外置模块、蓝牙手机等）登录到CORS中心。

以华测HCE200手簿为例，通过蓝牙手机上网登录CORS中心的具体过程如下。

1.2.1手簿与蓝牙手机连接第一步：首先在【控制面板】→【Bluetooth设备属性】搜索绑定蓝牙。

在连接过程中注意手机的状态，密码要统一。

图4.连接蓝牙设备第二步：在【开始】→【设置】→【网络和拨号连接】，建立新的连接，选择【拨号连接】，点击【下一步】，选择绑定的蓝牙手机，图5.建立新的连接图6.输入拨号命令如果图7中电话不是显示的“*99#”则需要在“拨号属性”里点“拨号模式”进行修改。

华测R T K与C O R S站测地通简要操作说明集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]华测RTK与CORS站登陆简要操作说明登陆CORS站包括手动登陆和自动登陆两种自动登陆CORS站的设置一、接入到当地的CORS准备工作1、从当地CORS系统管理部门获取IP地址、用户名和密码等信息，其中源列表可以通过IP地址来查询，查询方式见下面：2、办理一张手机卡，开通GPRS流量二、如何设置登陆1、首先将手簿和GPS主机用蓝牙连接在一起，方法如下：打开手簿开始――HCGPSSet如图1配置(其中：1、数据输出方式：正常模式2、接收机工作模式：自启动移动站3、自启动发送端口：port2+GPRS/CDMA4、自启动发送格式：RTCM3不可以错，其它部分默认)，端口选择COM8、将使用蓝牙打钩――应用――退出。

图1 图22、手薄开始――HCGPRSCe如图2所示，Ａ、选择标题栏上的[端口]端口号选择COM8、勾选[使用蓝牙]点击[主机信息]，等待进度条完成后，可以对仪器进行操作，查看机器号工作模式设为[GPRS模式]点击[设置工作模式]等待进度条完成后，即完成对主机的工作模式设置。

Ｂ、选择标题栏上的[GPRS]如图3点击[获取]等进度条完成后：通讯协议设为[TCP]模式设为[移动站]服务器IP：系统中心提供)端口：48665(CORS系统中心提供)APN接入点名称：系统中心提供)移动服务商号码:*99***1#拨号用户和密码以及基准站ID默认为空点击[更新]等待进度条完成后，完成对主机GPRS信息的设置。

图3 图4Ｃ、选择标题栏上的[CORS]点击[获取参数]等进度条完成后，如图4所示拨号协议设为[内嵌TCP]登陆模式设为[自动]输入用户名和密码(CORS系统中心提供)差分格式为和源列表对应的广播差分格式点击[全部更新]等待进度条完成后，完成对主机的设置，设置好退出软件，关闭接收机重启。

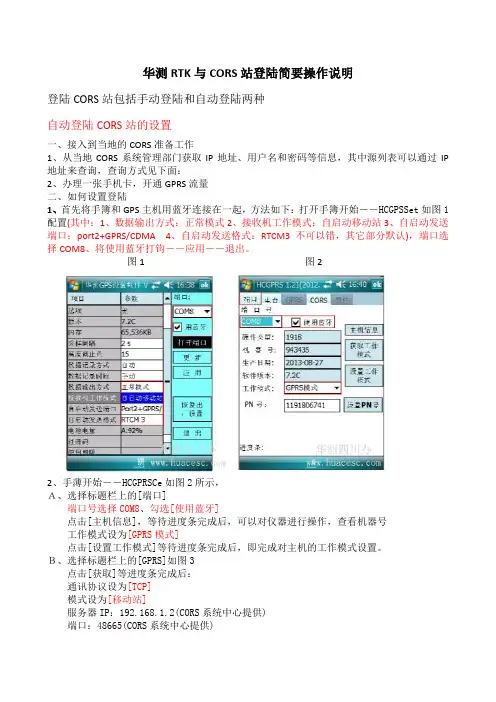

华测R T K与C O R S站测地通简要操作说明文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]华测RTK与CORS站登陆简要操作说明登陆CORS站包括手动登陆和自动登陆两种自动登陆CORS站的设置一、接入到当地的CORS准备工作1、从当地CORS系统管理部门获取IP地址、用户名和密码等信息，其中源列表可以通过IP地址来查询，查询方式见下面：2、办理一张手机卡，开通GPRS流量二、如何设置登陆1、首先将手簿和GPS主机用蓝牙连接在一起，方法如下：打开手簿开始――HCGPSSet如图1配置(其中：1、数据输出方式：正常模式2、接收机工作模式：自启动移动站3、自启动发送端口：port2+GPRS/CDMA4、自启动发送格式：RTCM3不可以错，其它部分默认)，端口选择COM8、将使用蓝牙打钩――应用――退出。

图1 图22、手薄开始――HCGPRSCe如图2所示，Ａ、选择标题栏上的[端口]端口号选择COM8、勾选[使用蓝牙]点击[主机信息]，等待进度条完成后，可以对仪器进行操作，查看机器号工作模式设为[GPRS模式]点击[设置工作模式]等待进度条完成后，即完成对主机的工作模式设置。

Ｂ、选择标题栏上的[GPRS]如图3点击[获取]等进度条完成后：通讯协议设为[TCP]模式设为[移动站]服务器IP：系统中心提供)端口：48665(CORS系统中心提供)APN接入点名称：系统中心提供)移动服务商号码:*99***1#拨号用户和密码以及基准站ID默认为空点击[更新]等待进度条完成后，完成对主机GPRS信息的设置。

图3 图4Ｃ、选择标题栏上的[CORS]点击[获取参数]等进度条完成后，如图4所示拨号协议设为[内嵌TCP]登陆模式设为[自动]输入用户名和密码(CORS系统中心提供)差分格式为和源列表对应的广播差分格式点击[全部更新]等待进度条完成后，完成对主机的设置，设置好退出软件，关闭接收机重启。
