黑镍工艺及故障排除

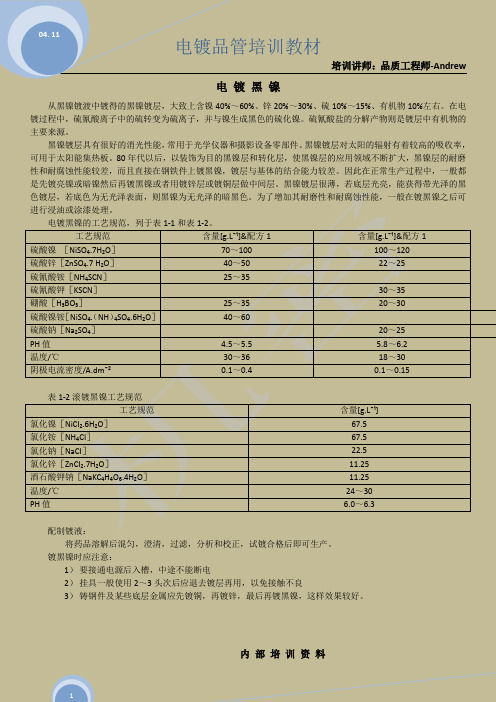

电镀黑镍从黑镍镀渡中镀得的黑镍镀层，大致上含镍40%～60%、锌20%～30%、硫10%～15%、有机物10%左右。

在电镀过程中，硫氰酸离子中的硫转变为硫离子，并与镍生成黑色的硫化镍。

硫氰酸盐的分解产物则是镀层中有机物的主要来源。

黑镍镀层具有很好的消光性能，常用于光学仪器和摄影设备零部件。

黑镍镀层对太阳的辐射有着较高的吸收率，可用于太阳能集热板。

80年代以后，以装饰为目的黑镍层和转化层，使黑镍层的应用领域不断扩大，黑镍层的耐磨性和耐腐蚀性能较差，而且直接在钢铁件上镀黑镍，镀层与基体的结合能力较差。

因此在正常生产过程中，一般都是先镀亮镍或暗镍然后再镀黑镍或者用镀锌层或镀铜层做中间层。

黑镍镀层很薄，若底层光亮，能获得带光泽的黑色镀层，若底色为无光泽表面，则黑镍为无光泽的暗黑色。

为了增加其耐磨性和耐腐蚀性能，一般在镀黑镍之后可进行浸油或涂漆处理。

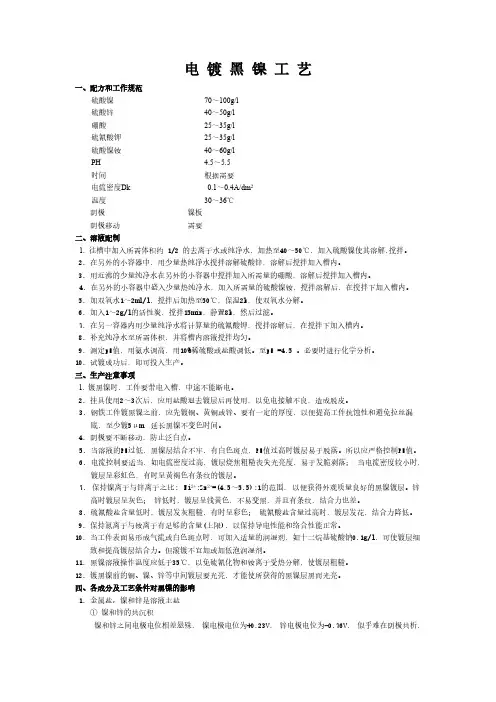

电镀黑镍的工艺规范，列于表1-1和表1-2。

工艺规范含量[g.L¯¹]&配方1 含量[g.L¯¹]&配方1硫酸镍［NiSO₄.7H₂O］70～100 100～120硫酸锌［ZnSO₄.7 H₂O］40～50 22～25硫氰酸铵［NH₄SCN］25～35硫氰酸钾［KSCN］30～35硼酸［H₃BO₃］25～35 20～30硫酸镍铵［NiSO₄.（NH）₄SO₄.6H₂O］40～60硫酸钠［Na₂SO₄］20～25PH值 4.5～5.5 5.8～6.2温度/℃30～36 18～30阴极电流密度/A.dm¯²0.1～0.4 0.1～0.15表1-2滚镀黑镍工艺规范工艺规范含量[g.L¯¹]氯化镍［NiCI₂.6H₂O］67.5氯化铵［NH₄CI］67.5氯化钠［NaCI］22.5氯化锌［ZnCI₂.7H₂O］11.25酒石酸钾钠［NaKC₄H₄O₆.4H₂O］11.25温度/℃24～30PH值 6.0～6.3配制镀液：将药品溶解后混匀，澄清，过滤，分析和校正，试镀合格后即可生产。

黑镍电镀工艺及配方1. 引言黑镍电镀是一种常用的表面处理工艺，能够为金属制品提供具有装饰性和保护性的黑色表面。

本文将详细介绍黑镍电镀的工艺流程及配方，包括前处理、电镀条件和后处理等方面的内容。

2. 前处理2.1 清洗在黑镍电镀之前，首先需要对金属制品进行清洗，以去除表面的油脂、污垢和氧化物。

常用的清洗方法包括碱性清洗和酸性清洗。

2.1.1 碱性清洗碱性清洗一般采用碱性清洗剂，常见的为氢氧化钠溶液或氢氧化钾溶液。

清洗时间和温度可以根据具体情况进行调整。

2.1.2 酸性清洗酸性清洗一般采用酸性清洗剂，常见的为硫酸或盐酸溶液。

清洗时间和温度可以根据具体情况进行调整。

2.2 去除氧化金属制品表面的氧化物会对电镀效果产生不利影响，因此需要采用去除氧化的方法。

常用的去除氧化方法包括酸洗和化学除锈。

2.2.1 酸洗酸洗一般采用浓硫酸或浓盐酸进行，清洗时间和温度可以根据具体情况进行调整。

2.2.2 化学除锈化学除锈常用的溶液有硝酸、氢氟酸等，可以有效去除金属表面的氧化层和锈蚀。

3. 电镀条件3.1 电镀液配方黑镍电镀液的配方关系到最终电镀效果的质量和稳定性。

以下为一个常用的黑镍电镀液的配方：•氯化镍：150 g/L•氯化铵：50 g/L•硫酸镍：30 g/L•硫酸：50 g/L•温度：55-60°C•pH值：3.5-4.03.2 电镀条件黑镍电镀需要控制相应的电镀条件，以获得理想的电镀效果。

以下为常用的黑镍电镀条件：•电流密度：1-5 A/dm²•镀液搅拌：机械搅拌或气体搅拌•镀层厚度：根据需要可在5-20 μm范围内进行调整•电镀时间：根据需要可在5-30 分钟范围内进行调整4. 后处理完成电镀后，还需要进行相应的后处理措施，以保证电镀层的质量和稳定性。

4.1 清洗电镀后的金属制品需要进行清洗，以去除表面的残留电镀液和杂质。

常用的清洗方法同前处理中的清洗方法。

4.2 抛光为提高电镀层的光亮度和平滑度，可以对电镀层进行抛光处理。

镀黑镍表面强度一、引言镀黑镍是一种常用的表面处理方法，通过在金属表面镀上一层黑色镍层，不仅可以改变材料的外观，还可以提高其表面强度。

本文将对镀黑镍的表面强度进行全面、详细、完整地探讨。

二、镀黑镍的原理镀黑镍的原理是利用电化学方法，在金属表面形成一层黑色的镍层。

通常使用的电镀液是含有镍盐和一定添加剂的溶液。

在电解质中加入适量的有机物，可以改变电解液的化学性质，从而控制镀层的颜色和表面强度。

三、镀黑镍的表面强度提升机制镀黑镍的表面强度提升主要有以下几个方面的机制：1. 镍层的致密性增加镀黑镍过程中，镍离子在电解液中还原成金属镍，并在金属表面形成一层致密的镍层。

这层镍层能够填补金属表面的微小孔洞，增加金属的致密性，从而提高表面的强度。

2. 表面硬度的提升镀黑镍的镍层具有较高的硬度，能够有效提升金属表面的硬度。

镍层的硬度与电镀液中的添加剂有关，适量的添加剂可以改变镍层的晶格结构，使其具有更高的硬度。

3. 表面耐磨性的增强镀黑镍的镍层能够增加金属表面的耐磨性。

镍层的致密性和硬度的提升，使得金属表面更加耐磨，能够更好地抵抗摩擦和划伤。

4. 防腐性能的改善镀黑镍的镍层能够改善金属表面的防腐性能。

镍层可以形成一层保护层，防止金属与外界环境中的氧气、水分等物质接触，从而减少金属的腐蚀。

四、镀黑镍的应用领域镀黑镍广泛应用于以下领域：1. 机械工程在机械工程中，金属部件常常需要具有一定的表面强度，以保证其正常运行。

镀黑镍可以提高金属部件的表面强度，延长其使用寿命。

2. 汽车制造在汽车制造过程中，很多零部件需要具有较高的表面强度，以适应复杂的工作环境。

镀黑镍可以提高汽车零部件的表面强度，增加其耐磨性和抗腐蚀性。

3. 电子设备电子设备中的金属外壳常需要具有一定的表面强度，以保护内部电路的安全运行。

镀黑镍可以提高金属外壳的表面强度，增加其耐磨性和防腐性。

4. 器械制造在器械制造过程中，很多金属器械需要具有较高的表面强度，以保证其正常使用。

黑色锡镍合金电镀工艺
锡镍合金工艺镀层黑色而光亮，硬度良好，色泽持久不变，且镀液特别稳定，容易控制，覆盖能力强，故极适合任何黑色装饰物品，如首饰、珠宝、钟表、皮带扣、眼镜架等电镀加工之用。

一、设备：
镀槽用PVC、PP等塑料制造
整流器标准直流电源，附有安培计、电压计及电流调控挚阳极碳板
搅拌机械式，依次循环旋转搅拌，速率为每分钟1~2米过滤系统每小时镀液最少过滤四次
温度控制使用石英或钛电热笔及恒温器
三、工艺维护要求:
（1）掌握锡盐和镍盐的补充比例。

由于本镀液使用不溶性阳极，补充原材料率较高，如镀层发雾发白，一般是镍盐含量太低或锡盐含量偏高，镀层发暗呈现褐色，脆性增强则可能镍盐含量太高或锡盐含量偏低。

（2）焦磷酸钾的补充：镀液混浊说明焦磷酸钾含量偏低。

（3）正确补充光亮剂：光亮剂太少，镀层发雾；添加太多，造成浪费。

（4）PH值需每天检查，调高用氢氧化钾，调低用磷酸。

黑色锡镍合金电镀的故障处理。

镀镍问题与解决方案一、问题描述在工业生产中，镀镍是一项常见的表面处理工艺，用于提高金属件的耐腐蚀性、硬度和美观度。

然而，镀镍过程中常常会遇到一些问题，如镀层不均匀、气泡、黑斑等，影响了产品质量和生产效率。

因此，寻找解决方案来解决这些问题变得至关重要。

二、镀镍问题及解决方案1. 镀层不均匀问题镀层不均匀可能导致产品表面出现斑点、色差等不良现象。

解决该问题的方法如下：a. 检查镀液配方：确保镀液中各种添加剂的浓度和比例合适，避免出现镀层不均匀的情况。

b. 检查镀液搅拌设备：确保镀液在镀镍过程中能够充分搅拌，避免出现局部镀层过厚或过薄的情况。

c. 调整镀液温度：根据具体情况调整镀液的温度，控制在适当的范围内，避免温度过高或过低导致镀层不均匀。

2. 气泡问题气泡是镀镍过程中常见的问题，会导致镀层表面出现孔洞、凹凸不平等缺陷。

解决该问题的方法如下：a. 检查镀液中的杂质：确保镀液中没有杂质，如油脂、灰尘等，这些杂质容易引起气泡问题。

b. 调整镀液pH值：根据具体情况调整镀液的pH值，避免出现过酸或过碱的情况，这些情况都容易引起气泡问题。

c. 控制镀液搅拌速度：适当调整镀液搅拌设备的速度，确保镀液在镀镍过程中能够充分搅拌，减少气泡的产生。

3. 黑斑问题黑斑是镀镍过程中常见的问题，会导致产品表面出现黑色斑点，影响产品的美观度。

解决该问题的方法如下：a. 检查镀液中的杂质：确保镀液中没有杂质，如油脂、灰尘等，这些杂质容易导致黑斑问题。

b. 调整镀液温度和时间：根据具体情况调整镀液的温度和镀镍的时间，避免温度过高或镀镍时间过长导致黑斑问题。

c. 检查镀液中的添加剂：确保镀液中的添加剂符合要求，避免添加剂的质量问题导致黑斑问题。

4. 其他问题除了上述常见的镀镍问题，还可能会遇到其他问题，如镀层剥落、镀层粗糙等。

解决这些问题的方法可以根据具体情况进行调整，如检查镀液配方、调整镀液温度和时间、改善镀液搅拌设备等。

三、总结镀镍问题的解决方案需要综合考虑镀液配方、镀液搅拌设备、镀液温度和时间等因素。

化学镀黑镍工艺研究化学镀黑镍工艺是一种通过特定的化学反应来在镍表面形成一层黑色氧化物膜的工艺。

它具有一系列优点，如美观、抗腐蚀、抗磨损等，因此在许多领域得到广泛应用。

本文将对化学镀黑镍工艺的研究进行探讨，包括工艺原理、反应机理、工艺调控等方面。

前处理是为了去除镍表面的氧化层和杂质等，以净化镍表面。

通常会使用酸性清洗液、碱性清洗液、去除氧剂等进行处理。

镀液配制是整个工艺的核心部分，它决定了反应液的成分和条件。

常见的镀液配制包括两种方案，一种是硼酸铵体系，一种是磷酸盐体系。

硼酸铵体系由硼酸铵、氯化铵和氰化钠等组成，工作温度一般在70-90℃，pH值约为2-3、磷酸盐体系由磷酸二氢铵、磷酸三氢铵和硫酸铜等组成，工作温度在65-85℃，pH值约为1.5-3.5、这两种体系的选择主要取决于具体的工艺要求和应用领域。

反应机理是镀黑镍工艺研究的重点之一、镀黑过程涉及到一系列氧化还原反应和络合反应。

以硼酸铵体系为例，其反应机理如下：首先，镍表面发生离子还原反应：Ni2++2e^-→Ni随后，还原的镍离子与反应液中的硼酸根离子发生络合反应形成络合物：Ni2++4B(OH)4^-→[Ni(B(OH)4)4]2-最后，镀膜反应产生黑色镍酸盐：4[Ni(B(OH)4)4]2-+O2→2NiO(OH)+4B(OH)3+3H2O工艺调控是确保化学镀黑镍工艺获得良好效果的关键。

工艺调控包括多个方面，如镀液成分、反应温度、pH值、电流密度等。

其中，镀液成分是重要的调控因素之一，可以通过调整各化学物质的浓度来控制反应过程。

反应温度和pH值的调节可以影响反应速率和产物性质。

电流密度是控制镀层厚度和均匀性的关键参数，过高或过低的电流密度都会影响镀膜的质量。

综上所述，化学镀黑镍工艺是一种通过特定的化学反应在镍表面形成黑色氧化物膜的工艺。

它具有美观、抗腐蚀、抗磨损等优点，在许多领域有广泛应用。

工艺原理基于镍表面与反应液中的化学物质反应生成氧化物膜，反应机理涉及离子还原和络合反应。

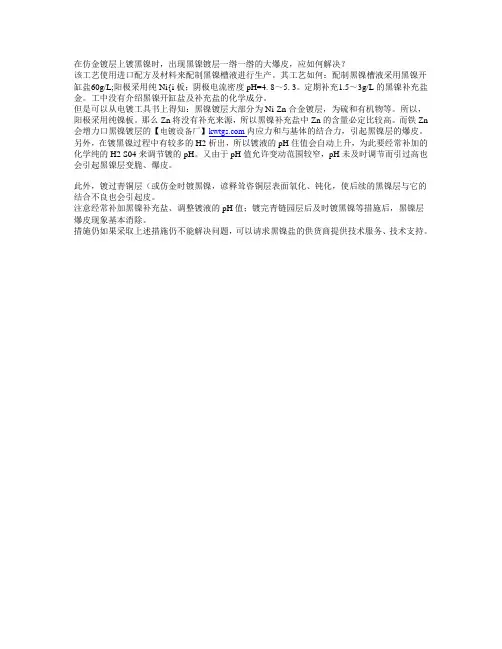

在仿金镀层上镀黑镍时，出现黑镍镀层一绺一绺的大爆皮，应如何解决？
该工艺使用进口配方及材料来配制黑镍槽液进行生产。

其工艺如何：配制黑镍槽液采用黑镍开缸盐60g/L;阳极采用纯Ni{i板；阴极电流密度pH=4. 8～5. 3。

定期补充1.5～3g/L的黑镍补充盐金。

工中没有介绍黑镍开缸盐及补充盐的化学成分。

但是可以从电镀工具书上得知：黑镍镀层大部分为Ni-Zn合金镀层，为硫和有机物等。

所以，阳极采用纯镍板。

那么Zn将没有补充来源，所以黑镍补充盐中Zn的含量必定比较高。

而铁Zn 会增力口黑镍镀层的【电镀设备厂】内应力和与基体的结合力，引起黑镍层的爆皮。

另外，在镀黑镍过程中有较多的H2析出，所以镀液的pH住值会自动上升，为此要经常补加的化学纯的H2 S04来调节镀的pH。

又由于pH值允许变动范围较窄，pH未及时调节而引过高也会引起黑镍层变脆、爆皮。

此外，镀过青铜层（或仿金时镀黑镍，谚释耸咨铜层表面氧化、钝化，使后续的黑镍层与它的结合不良也会引起皮。

注意经常补加黑镍补充盐、调整镀液的pH值；镀完青链园层后及时镀黑镍等措施后，黑镍层爆皮现象基本消除。

措施仍如果采取上述措施仍不能解决问题，可以请求黑镍盐的供货商提供技术服务、技术支持。

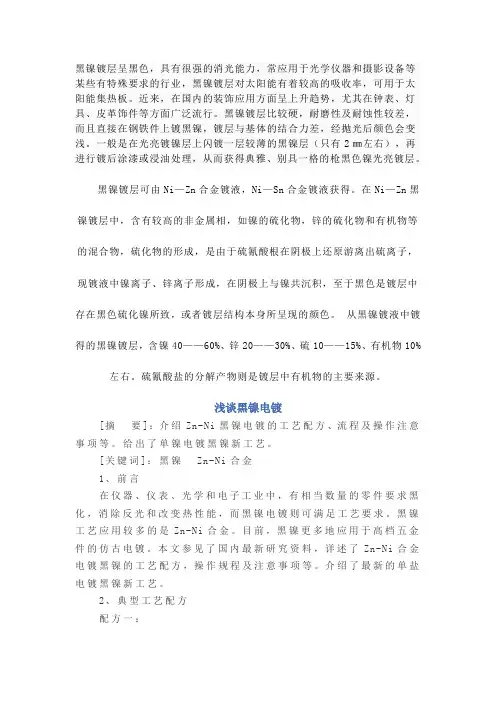

黑镍镀层呈黑色，具有很强的消光能力，常应用于光学仪器和摄影设备等某些有特殊要求的行业，黑镍镀层对太阳能有着较高的吸收率，可用于太阳能集热板。

近来，在国内的装饰应用方面呈上升趋势，尤其在钟表、灯具、皮革饰件等方面广泛流行。

黑镍镀层比较硬，耐磨性及耐蚀性较差，而且直接在钢铁件上镀黑镍，镀层与基体的结合力差，经抛光后颜色会变浅。

一般是在光亮镀镍层上闪镀一层较薄的黑镍层（只有2㎜左右），再进行镀后涂漆或浸油处理，从而获得典雅、别具一格的枪黑色镍光亮镀层。

黑镍镀层可由Ni—Zn合金镀液，Ni—Sn合金镀液获得。

在Ni—Zn黑镍镀层中，含有较高的非金属相，如镍的硫化物，锌的硫化物和有机物等的混合物，硫化物的形成，是由于硫氰酸根在阴极上还原游离出硫离子，现镀液中镍离子、锌离子形成，在阴极上与镍共沉积，至于黑色是镀层中存在黑色硫化镍所致，或者镀层结构本身所呈现的颜色。

从黒镍镀液中镀得的黑镍镀层，含镍40——60%、锌20——30%、硫10——15%、有机物10%左右。

硫氰酸盐的分解产物则是镀层中有机物的主要来源。

浅谈黑镍电镀[摘要]：介绍Zn-Ni黑镍电镀的工艺配方、流程及操作注意事项等。

给出了单镍电镀黑镍新工艺。

[关键词]：黑镍Zn-Ni合金1、前言在仪器、仪表、光学和电子工业中，有相当数量的零件要求黑化，消除反光和改变热性能，而黑镍电镀则可满足工艺要求。

黑镍工艺应用较多的是Zn-Ni合金。

目前，黑镍更多地应用于高档五金件的仿古电镀。

本文参见了国内最新研究资料，详述了Zn-Ni合金电镀黑镍的工艺配方，操作规程及注意事项等。

介绍了最新的单盐电镀黑镍新工艺。

2、典型工艺配方配方一：硫酸镍100 g/L硫酸锌50 g/L硫氰酸铵55 g/L硼酸30g/L硫酸镍铵50g/L三乙醇胺1ml/LpH值 4.5~5.5温度35~40。

CDK 0.4~0.6A/dm2配方二：硫酸镍110~120 g/L硫酸锌25~40 g/L硫酸钠40~50 g/L硫氰酸铵20~25 g/L硼酸25~35 g/L温度25~30。

化学镍发黑工艺是一种使用化学方法将镍合金表面制成黑色的工艺。

通过控制化学镍发黑工艺的条件和处理方法，可以使镍合金表面获得一层均匀、致密、具有良好耐腐蚀性和耐磨性的黑色氧化膜。

具体的化学镍发黑工艺步骤如下：
1.表面准备：首先，需要将镍合金表面进行打磨和清洗，以去除表面
的污垢和氧化物。

2.酸洗：将镍合金零件浸泡在酸性溶液中，如硫酸或盐酸中，以去除
表面的氧化物和杂质，同时增加表面的粗糙度。

3.中和漂洗：将零件从酸洗溶液中取出，然后经过一些中和和漂洗步
骤，以中和和去除酸性残留，为下一步的化学处理做准备。

4.发黑处理：将零件浸泡在发黑剂中，通常是含有某些化学物质的溶
液，如具有氯化物、硫化剂或有机酸的溶液。

在发黑剂的作用下，表面的镍合金与发黑剂发生反应，从而形成一层均匀的黑色氧化膜。

5.中和和漂洗：发黑处理后，需要对零件进行充分的中和和漂洗，以
去除剩余的化学物质和杂质。

6.保护层：最后，在化学镍发黑工艺完成后，可以对镍合金表面施加
适当的保护层，如涂层或润滑剂，以增加表面的耐腐蚀性和耐磨性，延长其使用寿命。

化学镍发黑工艺可以被广泛应用于镍合金制品的表面处理，如装饰件、防腐件、工艺品等。

它不仅可以增加镍合金表面的美观度，还可以提高其耐蚀性和耐磨性，使之具备更多的应用价值。
