天地科技MG300/700-QWD型电牵引采煤机使用说明书天地科技股份有限公司上海分公司第一章采煤机电气系统总述第1节电气系统概述本电气控制系统是为MG300/700-QWD型电牵引采煤机配套而专门研制的，它采用了可编程序控制器（PLC）和PWM变频调速技术使采煤机控制、操作可靠方便，牵引实现无级调速，牵引能力强。
该机组的动力系统由两台300kW、1140V截割电机，一台18.5KW、1140V泵电机，两台40KW、380V的牵引电机提供。
电气系统布置图1.1。
第2节电气控制系统原理电气系统框图，见图1.1图1.1 700机组系统框图对于整机的控制有三种人机交互方式：遥控器、端头操作站、机身按钮。
第二章采煤机机内电气系统第1节采煤机电控箱结构图2.1 电控箱喇叭口分布图图2.2电控箱面板第二节电控系统组件简介一.电源组件电源组件（图2.1）部分包括：一个控制变压器，一个非本安电源模块，一个本安电源模块，一个整流桥堆及一些熔断器等。
控制变压器为采煤机提供控制电源，维持控制系统正常工作。
原边从1140V主线中取两相引入（隔离开关之前）。
图2.1 电源组件1、两组～18V抽头输入给PA7盒，经过内部整流、滤波、稳压电路产生直流±15V，给内部的牵引负荷信号滤波电路供电。
2、交流28V/4A抽头经整流桥堆输出直流F+24V，给所有电磁阀及先导自保继电器(PA1盒内)提供工作电源。
3、交流190V/0.2A抽头经本安电源模块，输出本安A+12V，为端头站、端头接收盒和瓦斯断电仪供电。
4、交流220V/1A抽头给PLC冷却风扇供电；同时经非本安电源模块，输出非本安F+12V和S+24V，其中F+12V为端头接收盒PA1内端头信号执行电路及遥控接收盒PA2提供工作电源，S+24V为GP显示器及电流互感器工作电源。
5、交流160V抽头为PLC提供工作电源。
注： GE（通用电气）系列PLC工作电压范围为100V～240V。
MG500采煤机技术参数
MG200/500-WD技术参数及常见故障处理一、主要技术特征（1）适用煤层采高范围 1.70～3.50煤层倾角≤40°煤质硬度硬或中硬（2）整机主要参数机面高度 1491mm滚筒直径Ф1800mm，Ф2000mm,最大采高 3500mm卧底量 308mm，408mm过煤高度 480mm装机功率2×200＋2×40KW(不含调高液压系统功率)摇臂摆动中心距 6200mm截深 630mm,800mm(3)电动机截割电机牵引电机型号 YBC-200B YBQYS-40(B) 功率 200KW 40KW电压 1140V 380V转速 1470r/min 0-2470r/min冷却水量 30L/min 20L/min冷却水压 1.5Mpa 1.5Mpa(4)牵引型式交流变频调速、电机驱动齿轮销轨式无链牵引牵引力 500～300KN牵引速度 0～8.6～14.5m/min牵引部总减速比 174.87（5）截割摇臂长度 2039mm摇臂摆角 -21°～＋41°总减速比 41.83滚筒直径Ф1800，Ф2000滚筒线速度 1.85m/s,2.05m/s滚筒转速(6)调高液压系统调高动力：乳化液泵站来压力乳化液供液压力：31.5Mpa调高工作压力：20 Mpa控制油压力： 2 Mpa滚筒全行程升起时间：可调滚筒全行程下降时间：可调（7）操纵方式:中部手控（开停机、停运输机、调速换向、调高）两端电控（停机、调速换向、调高）无线遥控（停机、调速换向、调高）（8）主电缆拖缆方式：自动拖缆主电缆规格：UCPQ3×95+4×10+1X25（9）冷却和喷雾冷却：各电机、电控箱中变压器、电控箱中变频器、摇臂分别冷却。
喷雾：内外喷雾供水压力： 3.0Mpa供水流量： 250V/min供水管直径：Φ32mm（10）机器重量： 45t二、整机维护和检修2、1一般要求（1）必须按注油标明油脂牌号加油，不允许混用。
MG300型采煤机说明书
（3）截割电机热保护
在左、右截割电机绕组内埋设有 Pt100 热 电阻，热电阻 直接接入 PLC 的 RTD 模块。当任何一台电机温度达 135℃时, 系 统将截割电机电流保护整定降低 30%， 任一电机温度达 155℃ 时，PLC 输出信号（Q9）将采煤机控制回路切断，使整机停电。
（4）牵引电机负荷控制
！！！注意：防爆电气元件不得擅自更换，防爆面应注意保护， 定期涂防锈油。
组合电气箱老塘侧共有五个盖板，变压器箱盖板主要在出厂安 装时打开，便于接线。
25
！！！警示：严禁在煤矿井下带电打开变压器箱盖板。
26
27
2.1.1 组合电控箱设备安装示意图
28
高压腔
高压腔盖板如图 2.2 所示，此盖板上有一个隔离开关手把，一 个显示器窗口，四个按钮，其中两个停止按钮带机械闭锁，这 四个按钮的功能（自左而右，自上而下）分别为：主启、主停、 截割送电、截割断电。高压腔内部装有一台 3300 伏隔离开关、 一台真空接触器，两套互感器组件、行程开关、一套显示器、 一套电源组件等部件。
主电缆 W1 中控制芯线 W1.7、W1.8 用于运输机闭锁回路， 如图 1.2 所示。SBY 为停止（兼闭锁）按钮。
8
图 1.2 运输机闭锁控制回路及采煤机先导控制回路
9
380V
380V
5
图 1.3 MG300/720-AWD 型采煤机电气控制系统图
图 1.3 采煤机先导控制回路及运输机闭锁控制回路 12
牵引电机的电流监测和负荷控制；
系统具有先进的全中文显示界面，提供操作步骤的提示，实时 显示截割电机的功率和温度、牵引电机的电流、采煤机的牵引 给定速度等工作参数；
电控系统可按一定规律自动跟踪记录系统参数异常及出现可保 护性故障时采煤机的工作参数，共可记忆显示最近 50 个时间点 的工作参数；
在左、右截割电机绕组内埋设有 Pt100 热 电阻，热电阻 直接接入 PLC 的 RTD 模块。当任何一台电机温度达 135℃时, 系 统将截割电机电流保护整定降低 30%， 任一电机温度达 155℃ 时，PLC 输出信号（Q9）将采煤机控制回路切断，使整机停电。
（4）牵引电机负荷控制
！！！注意：防爆电气元件不得擅自更换，防爆面应注意保护， 定期涂防锈油。
组合电气箱老塘侧共有五个盖板，变压器箱盖板主要在出厂安 装时打开，便于接线。
25
！！！警示：严禁在煤矿井下带电打开变压器箱盖板。
26
27
2.1.1 组合电控箱设备安装示意图
28
高压腔
高压腔盖板如图 2.2 所示，此盖板上有一个隔离开关手把，一 个显示器窗口，四个按钮，其中两个停止按钮带机械闭锁，这 四个按钮的功能（自左而右，自上而下）分别为：主启、主停、 截割送电、截割断电。高压腔内部装有一台 3300 伏隔离开关、 一台真空接触器，两套互感器组件、行程开关、一套显示器、 一套电源组件等部件。
主电缆 W1 中控制芯线 W1.7、W1.8 用于运输机闭锁回路， 如图 1.2 所示。SBY 为停止（兼闭锁）按钮。
8
图 1.2 运输机闭锁控制回路及采煤机先导控制回路
9
380V
380V
5
图 1.3 MG300/720-AWD 型采煤机电气控制系统图
图 1.3 采煤机先导控制回路及运输机闭锁控制回路 12
牵引电机的电流监测和负荷控制；
系统具有先进的全中文显示界面，提供操作步骤的提示，实时 显示截割电机的功率和温度、牵引电机的电流、采煤机的牵引 给定速度等工作参数；
电控系统可按一定规律自动跟踪记录系统参数异常及出现可保 护性故障时采煤机的工作参数，共可记忆显示最近 50 个时间点 的工作参数；
MG100-111-TD采煤机说明书

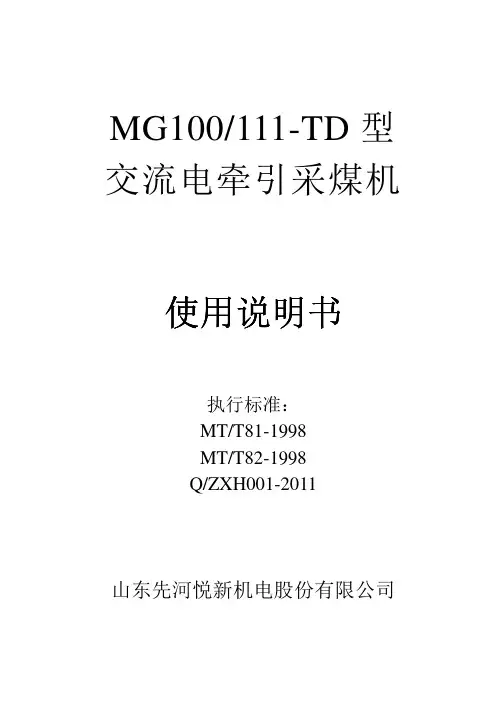

MG100/111-TD型交流电牵引采煤机使用说明书执行标准：MT/T81-1998MT/T82-1998Q/ZXH001-2011山东先河悦新机电股份有限公司目录第一章 概述 (3)第二章 牵引部 (5)第三章 截割部 (6)第四章 KXBT－11/660C采煤机用隔爆型变频调速控制箱..8第五章 附属装置 (10)第六章 电器部分 (12)第七章 采煤机的使用与维护 (12)附 图图1－1总装图图1－2传动系统图图2－1牵引部传动系统图图3－1截割部图3－2调高液压系统图图3－3柱塞泵图3－4换向阀与安全阀图3－5调高油缸图4－1按钮分布图图4－2KXBT－11/660C采煤机用隔爆型变频调速控制箱原理图图5－1 螺旋滚筒图5－2冷却喷雾系统图图6－1润滑系统图MG MG1010100/0/0/111111111--T D 型交流电型交流电牵引采煤机使用说明书牵引采煤机使用说明书执行企业标准执行企业标准：：Q/ZXH001-2011警告：1、司机司机、、维修工维修工、、检修人员都必须以本说明书为基本教材检修人员都必须以本说明书为基本教材，，熟练的掌握“说明书说明书””中的内容中的内容，，以便做到正确的使用以便做到正确的使用、、维护和操作采煤机维护和操作采煤机，，准确的判断故障原因准确的判断故障原因，，及时排除故障除故障。
2、机器开动前应检查滚筒截齿机器开动前应检查滚筒截齿，，发现缺齿及过渡磨损的应及时补上或更换发现缺齿及过渡磨损的应及时补上或更换，，安装方向要正确方向要正确，，不准缺齿割煤不准缺齿割煤。
确认各连接螺栓无松动确认各连接螺栓无松动，，滚筒前后无人及障碍物滚筒前后无人及障碍物；；同时检查各操作手把位置是否正确检查各操作手把位置是否正确，，如截割部离合齿轮手把是否插入定位孔内等如截割部离合齿轮手把是否插入定位孔内等，，发现喷嘴堵塞必嘴堵塞必须须及时清理及时清理。
3、采煤机工作时应经常注意滚筒采煤机工作时应经常注意滚筒、、牵引链牵引链、、底托架底托架、、弧形挡煤板的情况及运转声音，如果发现有异常情况如果发现有异常情况，，应及时停机处理应及时停机处理，，或向维修工人反映或向维修工人反映，，不准带病运转不准带病运转。
MG300-730-WD采煤机说明书(1140V)

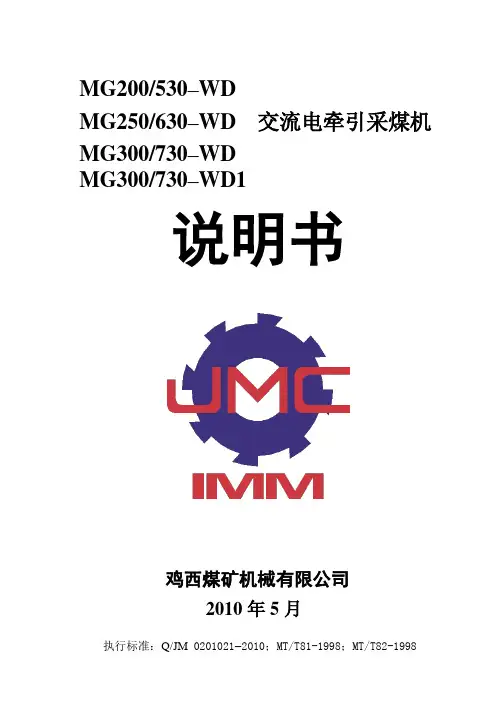

MG200/530–WDMG250/630–WD 交流电牵引采煤机MG300/730–WDMG300/730–WD1说明书鸡西煤矿机械有限公司2010年5月MG300/730-WD 系列交流电牵引采煤机M G 300/730-W D 系列电牵引采煤机三维数字样机目录前言 (1)机械部分 (3)第一章概述 (3)第二章牵引部 (10)第三章截割机构 (17)第四章行走部 (25)第五章液压系统 (27)第六章喷雾冷却系统 (34)第七章辅助装置 (36)第八章采煤机的使用要求 (40)电气部分 (45)一、概述 (45)二、环境条件 (45)三、防爆型式及标志 (45)四、主要参数 (46)五、技术特点 (46)六、电控箱体结构 (47)七、电控系统组成和工作原理 (48)八、安装调试 (55)九、操作 (55)十、常见故障排除 (56)十一、使用注意事项 (57)附录1： (58)附录2： (60)前言尊敬的客户，为了方便用户使用好采煤机，确保采煤机的正确操作、安全使用和维修保养，延长采煤机使用寿命，提高采煤机生产效率，从而使用户取得最大经济效益，我们编制了采煤机说明书。
该说明书重点对采煤机的适用范围、结构特点、工作原理和维护保养做了较为详尽的介绍和说明。
希望用户在使用该采煤机前要认真阅读说明书，掌握工作原理和使用方法，并根据实际情况，制定相应的采煤机使用、维护、保养岗位责任制。
属关联检验的设备不得随意更改，如需要更换必须经相关机构进行配接检验后方可使用。
采煤机上电气隔爆腔的盖板上设有“严禁带电开盖”或“放电十五分钟方可打开”的安全警告牌，使用中安全警告牌有可能脱落。
所以，特别需要注意：检修采煤机时禁止带电开启所有防爆电器设备的盖板。
同时，在采煤机使用过程中，请严格遵守《煤矿安全规程》的如下规定：（一）采煤机上必须装有能停止工作面刮板输送机运行的闭锁装置。
采煤机因故暂停时，必须打开隔离开关和离合器。
MG550(1380)说明书(12.6.24更新版)
第三章 截割部............................................................................................................11 ★ 截割部的传动系统........................................................................................12 ★ 截割电动机....................................................................................................13 ★ 摇臂减速箱及其组成....................................................................................14 ★ 截割滚筒........................................................................................................17
MG550/1380-WD 系列采煤机 使用说明书
(机械部分)
天地科技股份有限公司上海分公司 2012 年 6 月
在使用本产品前，请先仔细阅读 此手册并妥为保存以便日后查阅
MG550/1380 型系列采煤机
目录
第一章 安全..................................................................................................................1 ★ 一般说明..........................................................................................................1 ★ 按规定使用......................................................................................................2 ★ 运输和安装......................................................................................................2 ★ 人员..................................................................................................................3 ★ 操作、维护和检修..........................................................................................3 ★ 环境保护..........................................................................................................5 ★ 其它危险..........................................................................................................5
MG550/1380-WD 系列采煤机 使用说明书
(机械部分)
天地科技股份有限公司上海分公司 2012 年 6 月
在使用本产品前，请先仔细阅读 此手册并妥为保存以便日后查阅
MG550/1380 型系列采煤机
目录
第一章 安全..................................................................................................................1 ★ 一般说明..........................................................................................................1 ★ 按规定使用......................................................................................................2 ★ 运输和安装......................................................................................................2 ★ 人员..................................................................................................................3 ★ 操作、维护和检修..........................................................................................3 ★ 环境保护..........................................................................................................5 ★ 其它危险..........................................................................................................5
采煤机MG930说明书
MG400/930-WD型交流电牵引采煤机使用说明书上海创力矿山设备有限公司 Shanghai Chuangli Mining Equipment Co.,Ltd.2010年4月0.安全警示0.1 操作0.1.1 采煤机启动顺序：需严格按照本说明书的操作顺序操作；0.1.2 开动机器前，须发出警报，确认周边人员处于安全状态；0.1.3 机械设备和人身处于危险状况时，应迅速按动紧急停止按钮；0.1.4 采煤机司机必须就近操作，严禁司机远距离操作，防止采煤机滚筒截割支架顶梁和工作面输送机铲煤板；0.1.5进行滚筒检查、更换截齿作业时，必须先将截割部离合器手把处于“离”状态，防止机器误动作；0.1.6 采煤机长时间检修，必须将电控箱隔离开关手把处于“分”状态； 0.1.7 所有液压元件及其接合处，严禁在泄漏状态下工作。
0.2维修保养0.2.1易损件更换时，应保持液压系统清洁，加工配合面不许污染、划伤；0.2.2整机润滑按润滑图要求，由专人定期对各润滑点进行注油；0.2.3关键部位的紧固螺栓应加紧固力矩，并符合设计要求；0.2.4人员必须进入机器下方维修时，必须将工作面输送机处于“闭锁”状态，确保检修人员安全；0.2.5维修电气系统时，要严格按照警示牌“严禁带电开盖”操作。
先清扫外部，在周围空气相对湿度不大于90%(+25℃)的环境下，打开交流变频箱或电控箱，在高温及恶劣环境下尽量不要开箱；0.2.6维修电气系统时，严禁甩电气保护，确保机器的正常运转；0.2.7机械、电气系统裸露部份的护罩，应安全可靠。
0.3安标控制件应具有安全标志证书，且在有效期内。
1 设备概述1.1 主要用途及适用范围MG400/930-WD型交流电牵引采煤机（以下简称“采煤机”），采用多电动机驱动、横向布置的新型电牵引采煤机，总装机功率：930 kW，供电电压：3300 V，截割功率：2×400 kW，牵引功率：2×55 kW，采用机载交流变频调速、销轨式牵引，适用于2.0~4.2m，煤层倾角≤16°，煤质中硬或硬的综采工作面。
MG300 730交流电牵引采煤机说明书
产品说明书MG300/730-WD型交流电牵引采煤机操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太原矿山机器集团有限公司2010年05月目录第一章整机概述 (1)1. 机器型号 (1)2. 机器用途 (1)3. 采煤机的组成 (1)4. 采煤机的特点 (3)5. 采煤机的技术特征 (4)第二章摇臂 (5)1. 摇臂的作用 (6)2. 规格与性能 (6)3. 机器的外形图 (7)4. 工作原理与结构特征 (7)5. 注油 (13)6. 摇臂的安装调整和试运转 (13)7. 操作规程 (15)8. 轴承目录 (15)第三章牵引传动部 (16)1. 牵引传动部的用途 (16)2. 规格与性能 (16)3. 概述 (17)4. 牵引传动部系统 (18)5. 外牵引 (19)6. 制动器 (19)7. 轴承目录 (21)8. 冷却系统 (22)第四章液压调高系统 (23)1. 泵站概述 (23)2. 调高油缸 (29)第五章采煤机常见故障分析与处理 (30)1. 判断故障的程序和方法 (30)2. 常见的液压故障原因及排除方法 (31)3. 摇臂常见故障的分析及处理 (33)第六章主机架 (34)1. 结构 (34)2. 特点 (34)3. 主机架的润滑 (35)第七章采煤机电气系统 (35)1．概述 (35)2．电气部件功能及参数 (36)3. 电气系统原理介绍 (40)4. 采煤机电气控制系统 (42)5. 采煤机牵引电机调速装置 (44)第八章辅助部件 (54)1. 喷雾冷却系统 (54)2. 辅助液压系统 (55)3. 护板及拆卸工具 (56)第九章采煤机使用与操作方法 (61)1．系统运行操作 (61)第十章截割滚筒 (62)1. 结构与作用 (62)2. 滚筒的拆卸及注意事项： (63)第十一章安全措施 (63)第十二章运输、安装与检修 (64)1. 井下运输注意事项 (64)2. 拆卸、安装与调试 (65)3. 日常维护 (66)第一章整机概述1. 机器型号MG300/730-WD交流电牵引采煤机是一种多电机驱动、横向抽屉式布置，采用机载式交流变频调速装置的新型电牵引采煤机。
MG300型采煤机说明书
图
！！注意：在采煤机的停车过程中，正常情况下必须先停止牵引，再按“主停”，否则将损坏制动器，并对设备有冲击。
3
4
二、牵引操作
当采煤机按下“主启”按钮，采煤机上电后，变频调速箱控制回路就有电；在正常情况下，变频调速箱真空接触器便自动吸合，主回路也得电，这从电控箱显示屏或变频调速箱中间显示窗的信号可确认，此时可进行牵引操作。
隔离开关：
用于采煤机主回路，紧急时也可通过它来切断主回路。在开关转轴边有一机械联锁装置，带动一行程开关来控制磁力起动器的控制回路，以保证隔离开关不带电操作（先合闸，后送电；先断电，后分闸）。型号为：C79/5。
互感器：
用于检测左、右截割电机主回路电流，装在隔离开关进线侧，型号为：
行程开关：
图2.2 高压箱面板图
！！！注意：防爆电气元件不得擅自更换，防爆面应注意保护，定期涂防锈油。
组合电气箱老塘侧共有五个盖板，变压器箱盖板主要在出厂安装时打开，便于接线。
！！！警示：严禁在煤矿井下带电打开变压器箱盖板。
2.1.1
高压腔
高压腔盖板如图2.2所示，此盖板上有一个隔离开关手把，一个显示器窗口，四个按钮，其中两个停止按钮带机械闭锁，这四个按钮的功能（自左而右，自上而下）分别为：主启、主停、截割送电、截割断电。高压腔内部装有一台3300伏隔离开关、一台真空接触器，两套互感器组件、行程开关、一套显示器、一套电源组件等部件。
（3）面板近控操作开关和按钮
操作按钮共有六个，分别为（漏电）试验1、试验2、复位1、复位2、牵引送电、牵引断电。
二个操作开关均为变频器近控（检修）操作用：
面板上标有“停、1、2、3、4”的为近控速度开关，近控共有四档速度转换，1、2、3、4四档速度依次递增。
MG300700AWD采煤机

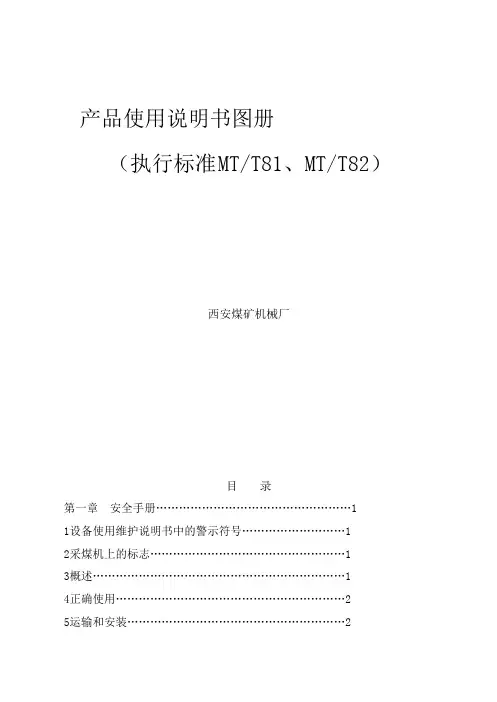

MG300/700-AWD型交流电牵引采煤机产品使用说明书(执行标准MT/T81、MT/T82)西安煤矿机械厂2004.07目录第一章整机 (1)1概述 (1)2主要技术特性 (1)3主要组成部分及工作原理 (3)4结构特点 (4)第二章牵引机构 (6)1概述 (6)2牵引机构的机械传动 (6)3牵引电动机 (8)4液压制动器 (9)5润滑 (10)第三章截割机构 (11)1概述 (11)2截割机构的机械传动 (11)3截割机构的润滑 (16)第四章调高液压系统 (17)1概述 (17)2调高液压系统工作原理 (17)3调高液压系统元件 (18)第五章采煤机电气 (20)1概述 (20)2技术特性 (21)3采煤机控制和保护 (26)4使用与维护 (30)5电控系统常见故障分析与处理 (31)第六章辅助装置 (38)1机身联接 (38)2拖缆装置 (38)3冷却喷雾装置 (39)第七章使用维护与检修 (41)1井上检查与试运转 (41)2解体下井运输 (41)3采煤机的操作 (42)4维护和检修 (43)第一章整机1.概述MG300/700-AWD型电牵引采煤机如图1-1、图1-2所示，是一种多电机驱动，电机横向布置，交流变频调速无链双驱动电牵引采煤机。
总装机功率2×300+2×40kW(不含调高液压系统功率)，机面高度1085mm，适用于采高1.30～2.80m，煤层倾角≤25°的较薄煤层工作面，要求煤层顶板中等稳定，底板起伏不大，不过于松软，煤质硬或中硬，也能截割一定的矸石夹层。
工作面长度以150～200m为宜。
该采煤机的电气设备符合矿用防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过2000m、周围介质温度不超过40℃，空气湿度不大于95%(在+25℃时)的情况下可靠地工作。
该采煤机适用于与相应的液压支架，各种型号工作面运输机配套，实现综合机械化采煤或放顶煤综采；亦可与相应的工作面运输机、单体液压支柱、长钢梁或金属铰接梁配套实现新高档普采。
