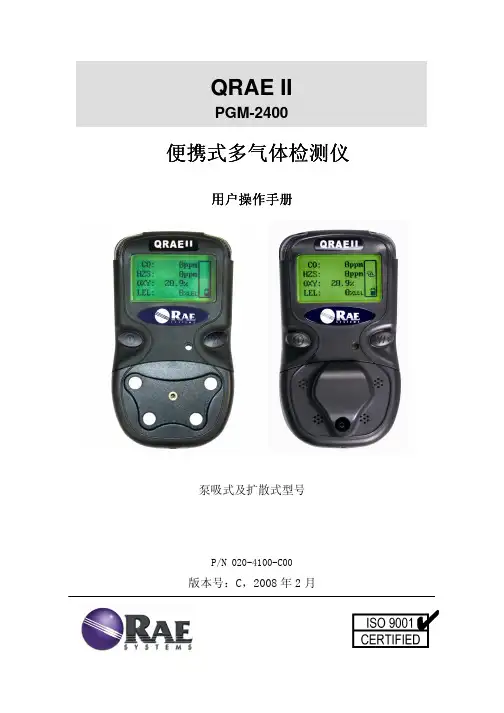

QRAEII PGM-2400复合式气体检测仪操作、维护与保养规程
起草:日期:
审核:日期:
批准:日期
1 目的
保障气体检测仪的正确使用、精心维护和保养,使其经常处于良好的技术状态,并且安全稳定的运行。
2 主要技术性能
3 电池充电
在每次使用QRAE II 之前,均应将电池充足电。QRAE II 仪器的锂电池通过放在充电座上充电。把QRAE II 底部的接触片和充电座的接触点对齐即可充电,不需任何连接。
注意:在将仪器放到充电座上充电前,先目视检查一下接触片是否干净。如果不干净,要用软布轻擦,不可使用溶剂或清洁剂。
充电步骤如下:
1)把交直流转换器连接到充电座上。
2)把交直流转换器连接到电源插座上。
3)把QRAE II 安放到充电座上,轻压QRAE II,使充电指示灯亮起。
QRAE II 自动开始充电,充电指示灯红色表示正在充电,仪器显示“Charging...”(充电中…)。同时,显示屏上还将电池符号旁显示电源
插头符号。
当电池充足电,仪器显示:“Fully Charged!”(电池充满),电池符号和插座符号仍将显示,充电指示灯转为绿色。
同时,显示屏上还将电池符号旁显示电源插头符号。
当电池充足电,仪器显示:“Fully Charged!”(电池充满),电池符号和插座符号仍将显示,充电指示灯转为绿色。
注意:备用电池可以直接放在充电座上充电,详见备用电池充电。
注意:碱性电池适配器(编号为:020-3403-000)装上3 节5 号电池可以代替锂离子电池。
4 用户界面
4.1 组成
用户界面由液晶显示屏、LED 指示灯、报警器和2 个按键([MODE][Y/+])组成。液晶显示屏可显示时间、传感器类型、电池状态、数据采集开/关。
4.2图视符号解释
4.3 开机
按住[MODE],超过2 秒钟,即可开机。
注意:报警声比较响亮,开机时用手指按住蜂鸣器口,可以减弱报警声。
注意:请不要为了减小声音,在蜂鸣器口上贴胶带。
开机时,蜂鸣器、报警灯和振动报警同时启动一次,背光照明灯开关一次,屏幕显示: ON…
RAE Systems Inc.
QRAE II
接着,依次显示当前设置:软件版本号、产品序列号、安装的传感器名称
如果仪器设置为正常启动模式,还显示:
*上一次标定日期和时间
*报警设定(高报、低报、STEL、TWA)
*今天日期、当前时间和温度
*报警模式、电池电压、关机电压
*数据采集模式
*数据采集间隔
*剩余数据采集时间
开机后会检查氧气传感器是否需要极化。如果安装了新传感器或仪器取下电池时间过长,传感器需要极化,时间大约150 秒。
因为氧气传感器为偏压传感器,启动时会检测反常的读数。如果更换了电池或传感器,意味着传感器失去偏压,需要一定时间稳定读数。
如果极化后氧气读数为25%左右,将有两种显示:
1) Wait. (等待):表示仪器将继续极化;
2) Measure.(测量):仪器将退出极化,继续开机流程。
说明:传感器极化时间取决于仪器断电时间的长短。如果经过两个极化周期仍不能稳定,仪器会出现漂移,或传感器需要更换。这时需要进行新鲜空气标定。选择“测量”并进行新鲜空气标定。观察读数5 分钟以确定传感器是否稳定。
如果“开机零点标定”功能打开,将显示以下信息:
按[MODE]键开始新鲜空气标定,按[Y/+]键取消。
QRAE II 进行功能检查,显示检查倒计时。
如果数据采集功能开启,倒计时结束后屏幕显示:
开机完成后,仪器即可使用,显示:
如果数据采集功能关闭,屏幕上将不显示数据采集标志。
4.4屏幕翻转
按住[Y/+]键3 秒钟,屏幕显示就会翻转180 度。再次按住按住[Y/+]键3 秒钟,屏幕显示可翻回正常状态。
注意:屏幕翻转只能在显示第一屏检测数据的状态(上页显示图)下才能操作。
屏幕翻转后两个操作键功能不变。关机后即恢复正常。
4.5 报警试验
在正常非报警条件下,按[Y/+]键一次,蜂鸣器、报警灯和振动报警同时启动一次,背光照明灯开关一次。
4.6 关机
按下[MODE]键超过2 秒钟,液晶显示器就会从气体浓度显示状态切换到从5 秒钟开始倒计时的显示状态,继续按住”MODE”键不放,当倒计时结束,检测器就会关机。
屏幕显示:
注意:报警声比较响亮,关机时用手指按住蜂鸣器口,可以减弱报警声。
5 操作方法
5.1 操作模式
本设备有三种操作模式:常规操作模式、诊断模式、编程模式。
常规操作模式是默认模式,气体检测仪开机即直接进入该模式。在该模式下,显示检测数据。该模式应用于:一氧化碳(CO)、硫化氢(H2S)、氧气(O2)和最低爆炸极限(LEL)读数值
* 最大值
* 最小值
* STEL(短时间暴露极限)
* TWA(时间加权平均值)
* 电池状态
* 开机后连续工作时间
* 当前时间、日期和温度
* LEL 标定和检测气体名称
常规操作模式允许开启和关闭数据采集,以及和计算机通讯下载数据。
5.2 常规操作模式
常规操作模式是默认模式,按[MODE]键,可以依次检查各个传感器信息和当前仪器设置。
进入常规操作模式:
在关机状态下,按住[MODE]键,当显示开启后放开[MODE]键,仪器进入常规操作模式。
退出常规操作模式:
仪器关机后,下次开启将自动进入常规操作模式。
常规操作模式流程:
Peak:仪器开机以来每个传感器的最高读数。按[Y/+]两次清除Peak值,按[MODE] 进入Min。
Min:仪器开机以来每个传感器的最小读数。按[Y/+]两次清除Min值,
