广西居建2007建筑节能规定性指标计算报告材料

柳州市居住建筑节能设计报审表工程名称—建筑面积、层数—／—建设单位—节能计算软件及版本设计单位—审查机构节能构造措施屋顶外墙窗其他节能审查序号审查内容规范标准设计值审查意见1屋顶传热系数K[W/(m2·K)]热惰性指标DK≤1.0,D≥2.5或K≤0.5（轻质材料）（屋顶K值必须满足规定性指标）K=—D=—2外墙东向传热系数K[W/(m2·K)]热惰性指标DK≤2.0,D≥3.0或K≤1.0,D≥2.5或K≤0.7（轻质材料）（东西外墙K值必须满足规定性指标）K=—D=—西向K=—D=—南向K=—D=—北向K=—D=—平均K=—D=—3窗墙面积比各朝向窗墙面积比东向≤0.3 —西向≤0.3 —南向≤0.5 —北向≤0.45 —平均窗墙面积比———4天窗天窗面积/屋顶面积≤4％—传热系数K ≤4.0W/(m2·K) —遮阳系数SC ≤0.5 —5外窗传热系数K详DB45/221-2007第6.1.3.3条表3—综合的遮阳系数S W详DB45/221-2007第6.1.3.3条表3—可开启面积大于所在房间面积8％或外窗面积45％气密性1－9层：≤2.5m3/（m·h）且≤7.5m3/（m2·h）2.4m3/（m·h）10层及10层以上：≤1.5m3/（m·h）且≤4.5m3/（m2·h）≤1.2m3/（m·h）6 建筑节能设计综合评价（对比评定法）①提供相应计算书；②空调采暖年耗电指数：ECF≤ECFref或空调采暖耗电量：EC≤EcrefECF=—≤ECFref=—7 暖通空调分散式空调设备能效比（性能参数）应符合相关产品节能标准集中式空调设备应设分室（分户）温度控制及分户冷（热）计量措施地源热泵热泵系统应用水资源不被破坏、不被污染多联式空调设备能效比（性能参数）应符合相关产品节能标准节能设计审查意见。

广西壮族自治区建设厅关于印发广西民用建筑节能条例实施细则的通知文章属性•【制定机关】广西壮族自治区建设厅•【公布日期】2008.12.10•【字号】桂建科[2008]44号•【施行日期】2008.12.10•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城乡建设综合规定正文广西壮族自治区建设厅关于印发广西民用建筑节能条例实施细则的通知（桂建科［2008］44号）各市建委，各有关单位：为贯彻落实《民用建筑节能条例》（国务院第530号令），根据我区实际，我厅制定了《广西民用建筑节能条例实施细则》，现印发给你们，请认真贯彻执行。

附件：《广西民用建筑节能条例实施细则》广西壮族自治区建设厅二〇〇八年十二月十日广西民用建筑节能条例实施细则第一章总则第一条为了加强民用建筑节能管理，降低民用建筑使用过程中的能源消耗，提高能源利用效率，根据国务院《民用建筑节能条例》（第530号令），结合我区实际制定本实施细则（以下简称“细则”）。

第二条本细则适用于居住建筑、国家机关办公建筑和商业、服务业、教育、卫生等其他公共建筑。

本细则中的民用建筑节能，是指在保证民用建筑使用功能和室内热环境质量的前提下，降低其使用过程中能源消耗的活动。

第三条各级建设行政主管部门应当加强对民用建筑节能工作的领导，积极培育民用建筑节能服务市场，健全民用建筑节能服务体系，推动民用建筑节能技术的开发应用，做好民用建筑节能知识的宣传教育工作。

第四条各级建设行政主管部门鼓励和扶持在新建建筑和既有建筑节能改造中采用太阳能、地热能等可再生能源。

在具备太阳能利用条件的地区，有关建设行政主管部门应当采取有效措施，鼓励和扶持单位、个人安装使用太阳能热水系统、照明系统、采暖制冷系统等太阳能利用系统。

第五条自治区建设行政主管部门负责全区民用建筑节能的监督管理工作。

（一）县级以上建设行政主管部门负责本行政区域民用建筑节能的监督管理工作。

（二）县级以上人民政府有关部门应当依照本细则的规定以及本级人民政府规定的职责分工，负责民用建筑节能的有关工作。

建筑节能计算报告书建筑节能计算报告书（公共建筑－规定性指标）工程名称：新建项目设计编号：建设单位：设计单位：节能计算单位：计算人：校对人：审核人：2013年7月20日计算日期：计算软件名称建筑节能设计分析软件TH-BECS2010鉴定情况建设部科技项目验收证书建科验字[2005]第008号软件版本20100504软件开发单位深圳市斯维尔科技有限公司服务热线全国统一服务热线95105705一、建筑概况地理位置河北省-邯郸工程名称新建项目建筑面积地上1511㎡，地下0㎡建筑高度地上7.2 m，地下0.0 m建筑层数地上2层，地下0层北向角度90度所属结构体系外墙太阳辐0.75射吸收系数屋顶太阳辐0.75射吸收系数二、计算依据1. 标准1：《公共建筑节能设计标准》(DB13(J)81-2009)2. 标准2：《民用建筑热工设计规范》(GB50176-93)3. 标准3：《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）4. 标准4：《建筑幕墙》（GB/T 21086-2007）三、有关说明1、四、工程材料五、体形系数外表面积2920.54建筑体积5440.39体形系数0.54建筑形状条状标准依据《标准1》第4.1.5条标准要求甲、乙类建筑的体形系数不应大于0.40结论不满足六、窗墙比1、窗墙比朝向窗面积（㎡）墙面积（㎡）窗墙比限值结论东向31.18 303.48 0.10 0.70 满足西向51.30 303.48 0.17 0.70 满足南向49.14 462.24 0.11 0.70 满足北向121.68 462.23 0.26 0.70 满足平均253.30 1531.43 0.17 1.00 满足《标准》依据《标准1》第4.1.6条标准要求各朝向窗墙比不超过0.7结论满足2、外窗表朝向编号尺寸楼层数量单个面积合计面积东向31.18 MLC2227 1.20×1.80 1~2 12 2.16 25.92 MLC2527 1.46×1.80 1~2 2 2.63 5.26西向51.30 C1518 1.50×1.80 1 1 2.70 2.70 C1818 1.80×1.80 1~2 15 3.24 48.60南向C1418 1.40×1.80 2 2 2.52 5.0449.14 C1518 1.50×1.80 1 1 2.70 2.70C1818 1.80×1.80 1~2 12 3.24 38.88MLC2427-1 1.40×1.80 2 1 2.52 2.52北向121.68 C1418 1.40×1.80 2 2 2.52 5.04 C1718 1.70×1.80 1~2 36 3.06 110.16 C1818 1.80×1.80 1~2 2 3.24 6.48七、可见光透射比朝向窗墙比最不利窗编号最不利透射比透射比限值东向0.10 MLC2227 0.80 0.40 西向0.17 C1818 0.80 0.40 南向0.11 C1818 0.80 0.40 北向0.26 C1718 0.80 0.40 标准依据《标准1》第4.1.7条标准要求当窗墙面积比小于0.40时，玻璃的可见光透射比不应当小于0.4结论满足八、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：《标准1》第4.2.1条和第4.1.9条标准要求：K满足表4.2.1的要求, 窗墙比大于0.3时SC≤0.5(K≤2.70且Cm≤0.30或SC≤0.50)结论：无九、屋顶构造1.挤塑聚苯板（XPS）60+钢筋混凝土100十、外墙构造（一）外墙相关构造1.外墙：聚苯板（EPS）70+370厚页岩多孔砖2.梁柱：挤塑聚苯板20＋钢筋砼240（二）外墙平均热工特性1.东向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.041 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多外墙225.00 0.959 0.46 5.60 0.75合计234.50 1.000 0.49 5.50 0.75 2.西向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.038 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙242.68 0.962 0.46 5.60 0.75合计252.18 1.000 0.48 5.51 0.75 3.南向构造名称构件类型面积(m2)面积所占比例传热系数KW /热惰性指太阳辐射吸收系数(㎡K) 标D挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙328.89 0.958 0.46 5.60 0.75合计343.28 1.000 0.49 5.50 0.75 4.北向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙326.27 0.958 0.46 5.60 0.75合计340.66 1.000 0.49 5.50 0.755.总体构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数聚苯板（EPS）70+370厚页岩多孔砖外墙1122.83 0.959 0.46 5.60 0.75挤塑聚苯板20＋钢筋砼240 柱子47.79 0.041 1.10 3.32 0.75合计1170.62 1.000 0.49 5.50 0.75 标准依据《标准1》第4.2.1条标准要求传热系数满足表4.2.1的要求(K≤0.45)结论不满足十一、挑空楼板构造1.挤塑聚苯板20+钢筋砼120十二、非采暖空调房间与采暖空调房间的隔墙本工程无此项内容十三、非采暖空调房间与采暖空调房间的楼板本工程无此项内容十四、采暖地下室外墙构造本工程无此项内容十五、周边地面-控温构造1.混凝土120不保温地面十六、非周边地面-控温构造1.混凝土120不保温地面十七、外窗热工（一）外窗构造序号构造名称构造编号传热系数自遮阳系数可见光透射比备注1 塑料型材框+中空玻璃（6mm透明+12mm空气+6mm透明）18 2.80 0.86 0.800《全国民用建筑工程设计技术措施节能篇》（二）外遮阳类型1. 平板遮阳无平板遮阳（三）平均遮阳系数1. 东向：2. 西向：3. 南向：4. 北向：号编号层量面积（m2）造编号阳系数遮阳编号阳系数遮阳系数1 C14182 2 2.520 5.040 18 0.860 1.000 0.862 C1718 1~2 36 3.060 110.160 18 0.860 1.000 0.863 C1818 1~2 2 3.240 6.480 18 0.860 1.000 0.86朝向总面积(m2) 121.680 朝向综合遮阳系数1.000 0.865. 平均遮阳系数：=0.860朝向面积权重系数b 遮阳系数东向31.176 1.00 0.860西向51.300 1.00 0.860南向49.140 1.00 0.860北向121.680 1.00 0.860整个建筑平均遮阳系数0.860（四）平均传热系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 MLC2227 1~2 12 2.160 25.920 18 2.8002 MLC2527 1~2 2 2.628 5.256 18 2.800朝向总面积(m2) 31.176 朝向平均传热系数2.8002. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C1518 1 1 2.700 2.700 18 2.8002 C1818 1~2 15 3.240 48.600 18 2.800 朝向总面积(m2) 51.300 朝向平均传热系数 2.8003. 南向：序门窗编号楼数量单个总面积构传热号层面积（m2）造编号系数1 C14182 2 2.520 5.040 18 2.8002 C1518 1 1 2.700 2.700 18 2.8003 C1818 1~2 12 3.240 38.880 18 2.8004 MLC2427-1 2 1 2.520 2.520 18 2.800朝向总面积(m2) 49.140 朝向平均传热系数2.8004. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C14182 2 2.520 5.040 18 2.8002 C1718 1~2 36 3.060 110.160 18 2.8003 C1818 1~2 2 3.240 6.480 18 2.800 朝向总面积(m2)121.680 朝向平均传热系数 2.800（五）总体热工性能朝向面积传热系数遮阳系数窗墙比标准要求结论东向31.18 2.80 0.86 0.10 K≤2.50,SC≤1.00不满足西向51.30 2.80 0.86 0.17 K≤2.50,SC≤1.00不满足南向49.14 2.80 0.86 0.11 K≤2.50,SC≤1.00不满足北向121.68 2.80 0.86 0.26 K≤2.50,SC≤1.00不满足综合平均253.30 2.80 0.86 0.17标准依据《标准1》第4.1.9条和第4.2.1条标准要求各朝向外窗传热系数表4.2.1的要求，遮阳系数满足表4.1.9的要求结论不满足十八、可开启面积标准依据《标准1》第4.1.8条标准要求外窗开启比≥30% 结论满足十九、外窗气密性最不利气密6级C1418性等级外窗气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准3》标准要求外窗气密性不应低于《标准3》的6级是否符合标准要求满足二十、幕墙气密性最不利气密性等级－幕墙气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准4》标准要求幕墙气密性不应低于《标准4》的3级是否符合标－准要求二十一、结论序号检查项结论可否性能权衡1 体形系数不满足可2 窗墙比满足3 可见光透射比满足4 天窗类型无5 屋顶构造不满足可6 外墙构造不满足可7 挑空楼板构造不满足可8 周边地面-控温构造满足9 非周边地面-控温构造满足10 外窗热工不满可足11 可开启面积满足12 外窗气密性满足13 幕墙气密性满足结论不满足可。

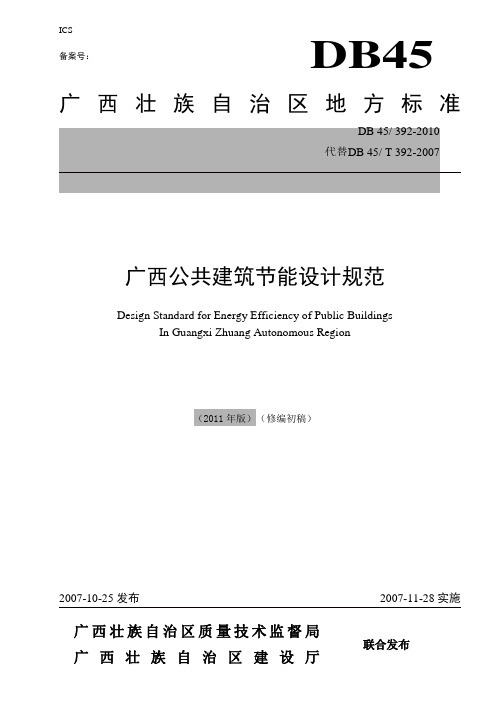

ICS备案号：DB45广西公共建筑节能设计规范Design Standard for Energy Efficiency of Public BuildingsIn Guangxi Zhuang Autonomous Region（2011年版）（修编初稿）广西壮族自治区质量技术监督局 联合发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (5)5 室内环境节能设计计算参数 (5)6 建筑与建筑热工设计 (8)7 采暖、通风和空气调节节能设计 (12)8 建筑照明节能设计 (20)9 建筑节能设计审查 (25)附录A （规范性附录）外遮阳系数的简化计算方法 (39)附录B （规范性附录）围护结构热工性能的权衡（Trade-off）计算 (42)附录C （规范性附录）建筑物内空气调节水管的经济绝热厚度 (45)附录D （规范性附录）常用建筑材料热工计算参数 (46)附录E （规范性附录）幕墙构造传热系数的计算 (51)附录F （规范性附录）关于面积和体积的计算 (52)附录G （规范性附录）围护结构统计方法规定 (53)附录H （资料性附录）典型屋顶构造及其热工性能指标 (55)附录I （资料性附录）典型外墙构造及其热工性能指标 (68)附录J （资料性附录）常用外窗热工性能参数 (80)附录K （资料性附录）建筑围护结构外表面吸收系数 (81)附录L （资料性附录）节能空调产品性能 (82)本标准用词说明 (83)前言为了更好地执行《民用建筑节能条例》（中华人民共和国国务院令530号）及《公共机构节能条例》（中华人民共和国国务院令531号），并根据执行以来的情况，对本规范进行修编。

本规范代替DB 45/T 392—2007《公共建筑节能规范》。

修订的主要内容如下：1、与国家节能标准一致为强制性标准；2、纠正原DB 45/T 392—2007《公共建筑节能规范》的错漏；3、修改6.2.13条附加热阻值；4、优化表D.3常用玻璃的性能参数——减少不常用的参数；5、精简附录H典型做法的热工参数;6、取消9.6.1条i点“主要的通风、空调风系统阻力计算”；7、增加8.2.8条通用房间照明功率密度值规定；8、增加8.3条利用天然光的照明设计说明；9、增加8.4.2.3条和8.4.2.4条有关高效光源说明；10、增加8.6条计量规定；11、表30增加工业建筑照明功率密度审查要求；12、本规范中黑体字条文为强制性条文，必须严格执行。

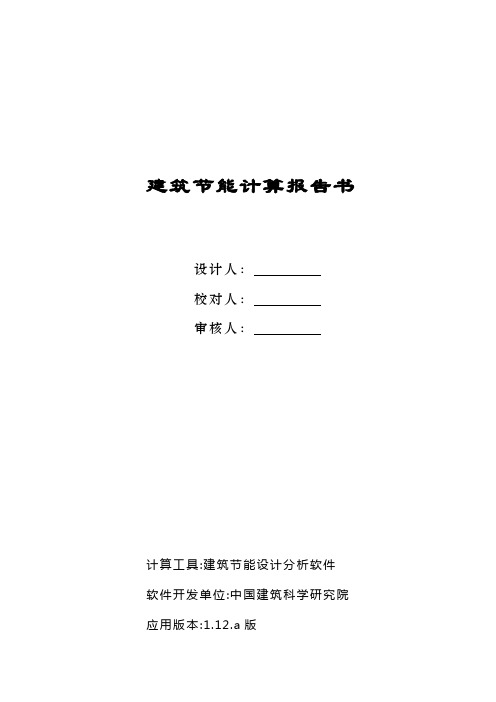

建筑节能计算报告书设计人：校对人：审核人：计算工具:建筑节能设计分析软件软件开发单位:中国建筑科学研究院应用版本:1.12.a版建筑节能计算分析报告书此项目判定依据为《公共建筑节能设计规范》（DB45/T 392-2007）项目名称：业务楼项目地址：贵港市建设单位：贵港市港南区横岭卫生院设计单位：南宁综合设计院施工单位：设计依据：1、《广西公共建筑节能设计规范》（DB45/T 392-2007）。

2、《公共建筑节能设计标准》（GB 50189-2005）3、《民用建筑热工设计规范》（GB50176-93）。

4、《建筑外窗气密性能分级及其检测方法》（GB/T7107-2002）。

5、《建筑幕墙物理性能分级》（GB/T15225）一. 建筑概况城市：贵港(北纬=22.8°，东经=108.3°，海拔=80m)建筑名称：业务楼建筑朝向：南偏西3度建筑节能计算面积：678.24 m2建筑表面积：1103.72 m2建筑体积：2221.99m3体形系数：0.497建筑层数：3建筑物高度：10.05m二．建筑围护结构1．围护结构构造外墙类型（自外至内）1：耐碱玻纤网布抗裂砂浆（5mm）+玻化微珠无机保温砂浆（20mm）+页岩多孔砖（240mm）+混合砂浆（20mm）屋面类型（自上而下）1：细石混凝土(内配筋)（35mm）+防水卷材（4mm）+水泥砂浆（20mm）+水泥膨胀珍珠岩800（20mm）+水泥聚苯板（120mm）+钢筋混凝土（120mm）+混合砂浆（20mm）外窗类型1：普通铝合金热反射镀膜玻璃6mm单层，自身遮阳系数0.37，传热系数6.4 W/m2.K外门类型1：木(塑料)框夹板门和蜂窝夹板门，传热系数3 W/m2.K2．建筑热工节能计算汇总表主要热工性能参数：外墙类型传热系数表 1热桥梁类型传热系数表 2热桥过梁类型传热系数表 3热桥楼板类型传热系数表 4热桥柱类型传热系数表 5外墙传热系数判定表 6屋面传热系数判定表9外窗传热系数判定表10 （该工程未设置遮阳）可见光透射比判定表表11门窗的气密性判定表表123．结论综上所述：规定性指标未满足要求，须进行权衡计算。

建筑节能评估报告资料清单建筑节能评估是保障建筑能源节约的重要手段，评估报告是对建筑节能性能的客观记录和评价，也是建筑节能监管的重要材料。

建筑节能评估报告资料清单是指评估过程中所需的相关文件和资料，下面我们来详细了解一下。

一、建筑设计资料建筑节能评估报告需要首先对建筑设计资料进行评估，了解建筑是否符合节能标准。

相关资料包括建筑平面图、立面图、结构图、施工图等。

对于新建建筑，还应提供设计图纸和规范的申报材料，包括建筑面积、用途、建筑高度、建筑材料等。

二、建筑能耗数据建筑评估报告需要收集建筑过去的能耗数据，包括电耗、水耗、气耗等。

通过对比不同时间段能耗数据的变化，可以分析建筑节能情况。

此外，还需要了解建筑能耗峰谷值和能耗结构情况，是指建筑在一天和一年中不同时间段消耗能源的多少，以及各种能源的消耗比例等。

三、建筑设备清单建筑设备清单是指所有在建筑内使用的设备，如空调、照明灯具、电梯、通风设备、暖气设备等。

将这些设备逐一列出，进行分类和评估，可以找出耗能高、效率低的设备，并对其进行优化，提高建筑整体的节能性能。

四、建筑使用情况建筑使用情况是指建筑的使用情况和人员数量等信息，包括日常使用时间、使用人数、空调、电脑、灯光等设备的使用时间，将这些信息与能耗数据相结合，可以更为准确地评估建筑节能性能。

五、节能措施方案节能措施方案是指通过改变建筑设计和使用方式，实现节能的具体措施清单，如改变照明设备、隔热材料的更换、建筑外立面保温设计等。

节能措施方案需要根据建筑的实际情况确定，方案中需要包括实施的具体措施、实施时间、预计节能效果和投资成本等信息。

六、建筑节能评估报告建筑节能评估报告是指对建筑的节能性能进行评估的报告，包括建筑节能性能评价、能源审计报告、节能措施方案、改进建议等。

建筑节能评估报告是建筑节能监管的重要材料，能够为建筑节能提供参考和指导。

在进行建筑节能评估报告时，需要对以上材料进行全面的收集和整理，并进行逐一评估和分析，在此基础上制定出详细的节能措施方案。

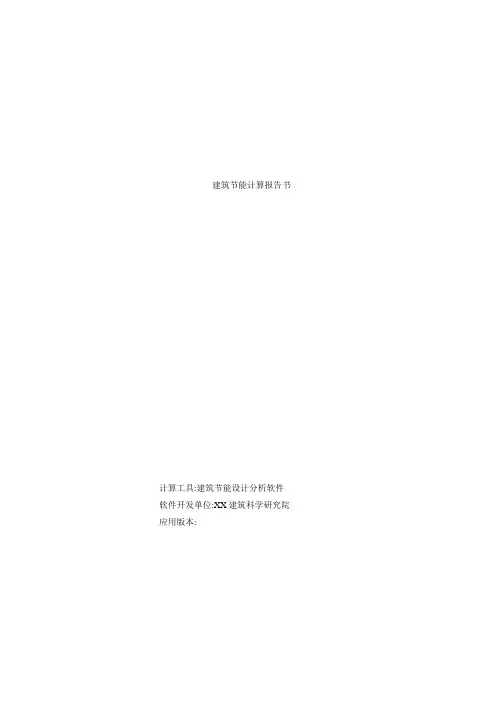

建筑节能计算报告书计算工具:建筑节能设计分析软件软件开发单位:XX建筑科学研究院应用版本:建筑节能计算分析报告书此工程判定依据为《河北省工程建设标准-居住建筑节能设计标准》DB13（J）63－2007工程名称：佳苑世纪城二期6#住宅楼工程地址：黄河路以南，浮阳大道以东，赵庄西街以西建设单位：沧州佳苑房地产开发有限公司设计单位：亚瑞建筑设计有限公司施工单位：规范标准参考依据：1、《河北省工程建设标准-居住建筑节能设计标准》DB13（J）63－2007.2、《民用建筑热工设计规范》（GB50176-93）.3、《建筑外窗气密性能分级及其检测方法》（GB/T7107-2002）.4、《建筑幕墙物理性能分级》（GB/T15225）.5、建筑外窗抗风压性能分级及检测方法（GB/T7106-2002）.6、建筑外窗空气声隔声性能分级及检测方法（GB/T8485-2002）.7、建筑外窗水密性能分级及检测方法（GB/T7108-2002）.8、建筑外窗采光性能分级及检测方法（GB/T11976-2002）.9、建筑外窗保温性能分级及检测方法（GB/T8484-2002）.建筑材料热工参数参考依据：一. 建筑简况城市：沧州(北纬=38.21°，东经=116.51°)气候分区：寒冷建筑名称：建筑朝向：南建筑体形：条式建筑结构类型：剪力墙结构体形系数： 0.27节能计算建筑面积（地上）： 32548.37 m2 建筑体积（地上）： 95204.59 m3节能计算建筑面积（地下）： m2 建筑体积（地下）： m3节能计算总建筑面积： 32548.37 m2 建筑总体积： 95204.59 m3建筑表面积：25484.22 m2建筑层数：地上30层、地下室2层建筑物高度： 88.80 m层高汇总表二．建筑围护结构1．围护结构构造软件热工参数计算取两位有效数字.本工程是否预留空调、太阳能热水器安装孔是■否□本工程是采用哪种采暖方式：□散热片采暖□地板辐射采暖■其它屋面类型（自上而下）1：保护层（5.00mm）+沥青油毡，油毡纸（4.00mm）+水泥砂浆（20.00mm）+高密度膨胀聚苯板（100.00mm）+水泥膨胀珍珠岩（20.00mm）+钢筋混凝土（120.00mm）屋面类型（自上而下）2：细石混凝土(内配筋)（40.00mm）+沥青油毡，油毡纸（4.00mm）+水泥砂浆（20.00mm）+高密度膨胀聚苯板（100.00mm）+水泥膨胀珍珠岩（20.00mm）+钢筋混凝土（120.00mm）外墙类型（自外至内）1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）外墙类型（自外至内）2：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）单元式建筑山墙1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（90.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）单元式建筑山墙2：水泥砂浆（20.00mm）+高密度膨胀聚苯板（90.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）不采暖公共部分隔墙1：水泥砂浆（20.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）不采暖公共部分隔墙2：水泥砂浆（20.00mm）+钢筋混凝土（200.00mm）+聚苯颗粒保温浆料（20.00mm）+水泥砂浆（20.00mm）分户墙1：水泥砂浆（20.00mm）+钢筋混凝土（200.00mm）+聚苯颗粒保温浆料（20.00mm）+水泥砂浆（20.00mm）分户墙2：水泥砂浆（20.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）变形缝两墙体1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）变形缝两墙体2：水泥砂浆（20.00mm）+高密度膨胀聚苯板（20.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）变形缝两墙体3：水泥砂浆（20.00mm）+高密度膨胀聚苯板（20.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）分户楼板1：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（60.00mm）+水泥砂浆（20.00mm）分户楼板2：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+水泥砂浆（20.00mm）接触室外空气地板1：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（60.00mm）+水泥砂浆（20.00mm）接触室外空气地板2：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（60.00mm）+水泥砂浆（20.00mm）封闭阳台顶层阳台顶板1：保护层（5.00mm）+沥青油毡，油毡纸（4.00mm）+水泥砂浆（20.00mm）+高密度膨胀聚苯板（100.00mm）+水泥膨胀珍珠岩（20.00mm）+钢筋混凝土（100.00mm）首层阳台底板1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（40.00mm）+钢筋混凝土（100.00mm）+水泥砂浆（20.00mm）阳台栏板1：水泥砂浆（20.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（20.00mm）+水泥砂浆（20.00mm）外窗1：塑料(塑钢、木)(中空玻璃(6+12A+6))，传热系数 2.40W/m2.K，自身遮阳系数0.67，气密性为4级，水密性为3级，可见光透射比0.75外窗2：塑料（塑钢、木）(普通中空玻璃窗6+12A+6)，传热系数2.40W/m2.K，自身遮阳系数0.77，气密性为4级，水密性为3级，可见光透射比0.40凸窗1：塑料(塑钢、木)(中空玻璃(6+12A+6))，传热系数 2.40W/m2.K，自身遮阳系数0.67，气密性为4级，水密性为3级，可见光透射比0.75阳台门下部门芯板1：节能外门1()，传热系数1.35W/m2.K，自身遮阳系数--，气密性为4级，水密性为2级，可见光透射比0.40不采暖公共部分户门1：节能外门1()，传热系数1.35W/m2.K，自身遮阳系数--，气密性为4级，水密性为2级，可见光透射比0.402．建筑热工节能计算汇总表主要热工性能参数：2.1 体型系数体形系数判断表 12.2 屋顶屋顶构造类型1：保护层（5.00mm）+沥青油毡，油毡纸（4.00mm）+水泥砂浆（20.00mm）+高密度膨胀聚苯板（100.00mm）+水泥膨胀珍珠岩（20.00mm）+钢筋混凝土（120.00mm）屋顶类型传热系数判定表 2屋顶构造类型2：细石混凝土(内配筋)（40.00mm）+沥青油毡，油毡纸（4.00mm）+水泥砂浆（20.00mm）+高密度膨胀聚苯板（100.00mm）+水泥膨胀珍珠岩（20.00mm）+钢筋混凝土（120.00mm）2.3 外墙外墙主体部分构造类型1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）外墙类型传热系数表 4外墙主体部分构造类型2：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）热桥柱（框架柱）构造类型1：水泥砂浆（20.00mm）+保温砂浆（20.00mm）+高密度膨胀聚苯板（20.00mm）+钢筋混凝土（240.00mm）+石灰水泥砂浆（20.00mm）热桥柱类型传热系数表 6热桥梁（圈梁或框架梁）构造类型1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）热桥过梁（过梁）构造类型1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）热桥过梁（过梁）构造类型2：水泥砂浆（20.00mm）+高密度膨胀聚苯板（90.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）热桥楼板（墙内楼板）构造类型1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+钢筋混凝土（100.00mm）+水泥砂浆（20.00mm）热桥楼板类型传热系数表 10热桥楼板（墙内楼板）构造类型2：水泥砂浆（20.00mm）+高密度膨胀聚苯板（90.00mm）+钢筋混凝土（100.00mm）+水泥砂浆（20.00mm）热桥楼板类型传热系数表 11外墙平均传热系数计算外墙平均传热系数（Km）为外墙包括主体部位和周边热桥（构造柱、圈梁以及楼板伸入外墙部分等）部位在内地传热系数平均值.分别计算每一单元墙体地值.外墙全楼加权平均传热系数(Km'）区别于Km，是对整栋建筑地外墙包括主体部位和周边热桥（构造柱、圈梁以及楼板伸入外墙部分等）部位在内地传热系数平均值.当外墙主体部位和各热桥部位地传热系数确定后，Km值计算地关键在于确定各个热桥部位地面积.剪力墙结构外墙平均传热系数（Km）地计算单元如下图所示，该工程所选开间地柱位置按下图第1种情况进行计算.外墙传热系数判定表 122.4 不采暖公共部分隔墙不采暖公共部分隔墙构造类型1：水泥砂浆（20.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）不采暖公共部分隔墙类型传热系数判定表 14不采暖公共部分隔墙构造类型2：水泥砂浆（20.00mm）+钢筋混凝土（200.00mm）+聚苯颗粒保温浆料（20.00mm）+水泥砂浆（20.00mm）不采暖公共部分隔墙类型传热系数判定表 152.5 分户墙分户墙构造类型1：水泥砂浆（20.00mm）+钢筋混凝土（200.00mm）+聚苯颗粒保温浆料（20.00mm）+水泥砂浆（20.00mm）分户墙类型传热系数判定表 16分户墙构造类型2：水泥砂浆（20.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）分户墙类型传热系数判定表 172.6 变形缝两墙体变形缝两墙体构造类型1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（70.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）变形缝两墙体类型传热系数判定表 18变形缝两墙体构造类型2：水泥砂浆（20.00mm）+高密度膨胀聚苯板（20.00mm）+钢筋混凝土（200.00mm）+水泥砂浆（20.00mm）变形缝两墙体类型传热系数判定表 19变形缝两墙体构造类型3：水泥砂浆（20.00mm）+高密度膨胀聚苯板（20.00mm）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）变形缝两墙体类型传热系数判定表 202.7 分户楼板分户楼板构造类型1：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（60.00mm）+水泥砂浆（20.00mm）分户楼板类型传热系数判定表 21分户楼板构造类型2：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+水泥砂浆（20.00mm）分户楼板类型传热系数判定表 222.8 接触室外空气地板接触室外空气地板构造类型1：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（60.00mm）+水泥砂浆（20.00mm）接触室外空气地板构造类型2：水泥砂浆（20.00mm）+碎石，卵石混凝土2（60.00mm）+高密度膨胀聚苯板（30.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（60.00mm）+水泥砂浆（20.00mm）接触室外空气地板类型传热系数判定表 242.9 封闭阳台顶层阳台顶板封闭阳台顶层阳台顶板构造类型1：保护层（5.00mm）+沥青油毡，油毡纸（4.00mm）+水泥砂浆（20.00mm）+高密度膨胀聚苯板（100.00mm）+水泥膨胀珍珠岩（20.00mm）+钢筋混凝土（100.00mm）封闭阳台顶层阳台顶板类型传热系数判定表 252.10 首层阳台底板首层阳台底板构造类型1：水泥砂浆（20.00mm）+高密度膨胀聚苯板（40.00mm）+钢筋混凝土（100.00mm）+水泥砂浆（20.00mm）首层阳台底板类型传热系数判定表 262.11 阳台栏板阳台栏板构造类型1：水泥砂浆（20.00mm）+钢筋混凝土（100.00mm）+高密度膨胀聚苯板（20.00mm）+水泥砂浆（20.00mm）阳台栏板类型传热系数判定表 272.12 窗墙比外窗窗墙面积比判定表 282.13 外窗外窗构造类型1：塑料(塑钢、木)(中空玻璃(6+12A+6))，传热系数2.40W/m2.K，自身遮阳系数0.67，气密性为4级，水密性为3级，可见光透射比0.75注：1．上表中对于某一朝向外窗（包括透明幕墙）地综合传热系数K 地计算公式：∑∑=i i i A K A K式中，Ai------某种外窗（包括透明幕墙）地面积； Ki------某种外窗（包括透明幕墙）地传热系数；门窗地气密性判定 表 302.14 凸窗2.15 阳台门下部门芯板阳台门下部门芯板构造类型1：节能外门1，传热系数1.35W/m2.K阳台门下部门芯板传热系数判定 表 322.16 不采暖公共部分户门不采暖公共部分户门构造类型1：节能外门1，传热系数1.35W/m2.K 不采暖公共部分户门传热系数判定表 333．规定性指标校核结果各分项指标校核情况表 34规范说明：与《河北省工程建设标准-居住建筑节能设计标准》DB13（J）63－2007相比较，该建筑物地体形系数不满足《河北省工程建设标准-居住建筑节能设计标准》4.1.4条地标准要求指标未满足规范要求.结论：规定性指标未满足要求，须进行围护结构节能能耗计算.。

居住建筑节能计算报告书(规定性指标)计算人________________校对人________________审核人________________设计单位：宁波市***建筑设计研究院有限公司计算工具:***建筑节能分析软件TBEC（夏热冬冷地区）软件开发单位：北京***工程软件有限公司节能计算报告书一、项目总信息二、建筑概况和围护结构基本组成(一)建筑概况(二)围护结构基本组成外墙类型1: 外墙自保温_砂加气砌块(B06级)墙体各层材料（由外至内）：第1层：水泥砂浆, 厚度17mm第2层：界面剂, 厚度0mm第3层：砂加气砌块(B06级), 厚度240mm第4层：界面剂, 厚度0mm第5层：水泥砂浆, 厚度20mm外墙类型2: 外墙外保温4a_聚合物保温砂浆墙体各层材料（由外至内）：第1层：水泥砂浆, 厚度10mm第2层：聚合物保温砂浆, 厚度30mm第3层：界面剂, 厚度0mm第4层：钢筋混凝土, 厚度220mm第5层：水泥砂浆, 厚度20mm分户墙类型1: 分户墙4_无保温措施墙体各层材料（由外至内）：第1层：混合砂浆, 厚度20mm第2层：界面剂, 厚度0mm第3层：加气混凝土砌块(B05级), 厚度200mm 第4层：界面剂, 厚度0mm第5层：混合砂浆, 厚度20mm内墙类型1: 分户墙4_无保温措施墙体各层材料（由外至内）：第1层：混合砂浆, 厚度20mm第2层：界面剂, 厚度0mm第3层：加气混凝土砌块(B05级), 厚度100mm 第4层：界面剂, 厚度0mm第5层：混合砂浆, 厚度20mm屋顶类型1: 坡屋面9(<40)_挤塑聚苯板屋顶各层材料（由外至内）：第1层：油毡瓦, 厚度0mm第2层：垫毡, 厚度0mm第3层：细石混凝土（双向配筋）, 厚度40mm 第4层：挤塑聚苯板, 厚度40mm第5层：30×б通长木条@1800, 厚度0mm第6层：防水卷材、聚氨酯, 厚度0mm第7层：水泥砂浆, 厚度20mm第8层：钢筋混凝土, 厚度120mm门类型1: 节能外门窗类型1: 铝合金普通中空玻璃窗 (5+9A+5)楼板类型1: 9#细石混凝土楼面地面类型1: 8#细石混凝土地面三、建筑热工节能设计分析外墙类型1: 外墙自保温_砂加气砌块(B06级)墙体平均传热系数计算：考虑热桥后墙体平均传热系数：1.04W/(m2.K), 平均热惰性指标：4.68 外墙满足夏热冬冷地区居住建筑节能设计标准4.0.8条的要求分户墙类型1: 分户墙4_无保温措施分户墙传热系数满足夏热冬冷地区居住建筑节能设计标准4.0.8条的要求屋顶类型1: 坡屋面9(<40)_挤塑聚苯板屋顶传热系数满足要求，但热惰性指标不满足要求，需进行隔热计算：宁波地区围护结构内表面最高温度限值：36.00度屋顶内表面最高温度：35.47度屋顶传热系数满足夏热冬冷地区居住建筑节能设计标准4.0.8条的要求楼板类型1: 9#细石混凝土楼面楼板传热系数不满足夏热冬冷地区居住建筑节能设计标准4.0.8条的要求户门类型1: 节能外门户门1传热系数3.00W/(m2.k)户门1满足夏热冬冷地区居住建筑节能设计标准4.0.8条的要求窗户类型1: 铝合金普通中空玻璃窗 (5+9A+5)其中：外窗窗墙面积比、综合遮阳系数详细计算：天窗总面积：14.40m2, 屋顶总面积：684.78m2天窗面积占屋顶总面积的百分比2.10%天窗类型1：铝合金普通中空玻璃窗 (5+9A+5)天窗传热系数：3.90, 天窗遮阳系数：0.84四、结论(一) 体形系数满足标准要求(二) 外窗的传热系数不满足标准要求(三) 外墙的传热系数满足标准要求(四) 屋顶的传热系数满足标准要求(五) 分户墙的传热系数满足标准要求(六) 楼板的传热系数不满足标准要求(七) 未设计架空楼板。
