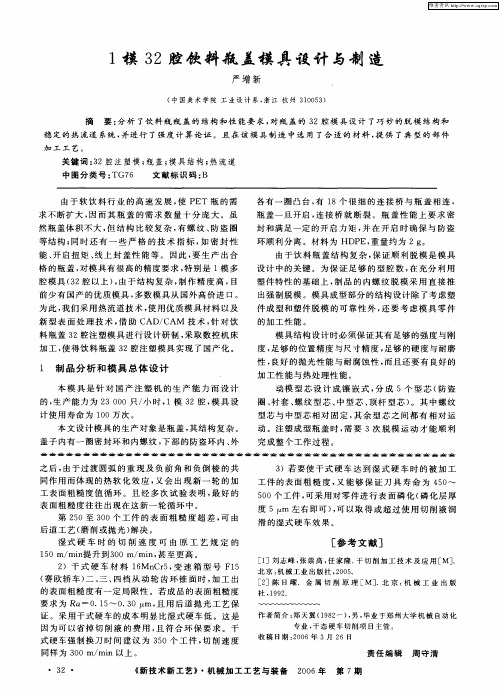

脉动饮料瓶盖子模具设计

瓶盖注塑模具设计1. 引言注塑模具是一种用于制造塑料制品的工具，常用于生产各种类型的瓶盖。

瓶盖注塑模具设计的目标是实现高效、精确和可靠的生产过程，以满足市场的需求。

本文档将介绍瓶盖注塑模具设计的关键要素，包括模具的结构、选材、制造工艺和检验方法等。

2. 模具设计要素在进行瓶盖注塑模具设计之前，需要考虑以下几个要素：2.1 瓶盖形状和尺寸瓶盖的形状和尺寸将直接影响到模具的设计。

设计师需要根据瓶盖的要求确定模具的尺寸和形状，包括瓶盖的直径、高度、壁厚等。

2.2 模具结构模具的结构决定了瓶盖的成型过程和质量。

常见的模具结构包括单腔模具、多腔模具和家模具等。

不同的模具结构会影响到注塑工艺和成本。

2.3 材料选用模具的选材是瓶盖注塑模具设计的重要环节。

常用的模具材料包括优质钢材和合金钢等。

合理选择材料能够提高模具的硬度、耐磨性和使用寿命。

2.4 模具制造工艺模具制造工艺决定了模具的精度和寿命。

常见的模具制造工艺包括加工中心加工、电火花加工和线切割等。

合理选择工艺可以提高模具的制造效率和质量。

2.5 模具调试和调整模具调试和调整是确保瓶盖注塑模具正常运行的关键环节。

设计师需要根据生产工艺和成型效果进行模具调试和调整，以提高模具的稳定性和生产效率。

3. 模具制造过程瓶盖注塑模具的制造过程主要包括以下几个步骤：3.1 模具设计在模具设计阶段，设计师需要根据瓶盖的要求和生产工艺，绘制出模具的结构设计图，确定模具的尺寸、形状和材料。

3.2 模具加工模具加工是将设计好的模具结构图转化为实际模具的过程。

常见的模具加工方法包括数控机床加工、车床加工和磨床加工等。

通过精密加工，可以保证模具的精度和质量。

3.3 模具装调模具装调是将制造好的模具安装到注塑机上，并进行调试和校准的过程。

在这个过程中，操作人员需要调整模具的位置、温度和注塑参数，以确保模具的正常运行和瓶盖的质量。

3.4 模具测试模具测试是对制造好的模具进行性能测试的过程。

饮料瓶瓶盖注射模具设计随着人们对生活品质的不断追求，饮料行业也在不断发展，各种各样的饮料产品也日益丰富。

在这个过程中，饮料瓶瓶盖注射模具的设计变得至关重要，它直接决定了饮料瓶盖的制作质量和生产效率。

饮料瓶瓶盖注射模具的设计应满足产品基本要求：高质量、高效率、生产成本低。

具体来说，就是要从以下几个方面进行设计：1. 产品结构设计饮料瓶瓶盖注射模具的结构设计决定了它的生产效率和制品质量。

一般来说，优秀的模具设计应该具有合理的道格数，能够在最短时间内高效生产出饮料瓶盖，并保证瓶盖在制作过程中不会出现缺陷、外观光洁度高，且具有固定尺寸与标准化要求。

2. 材料的选择好的注射模具要选用质量高的材料，具有高强度、高硬度、高韧性、耐磨损等特点。

在注射模具的设计中，合理的合金组织、均匀的硬度分布以及合理的热处理工艺决定了模具的使用寿命和制品的成品率和稳定性。

3. 模具表面处理对模具表面进行光面处理能够提高注射模具的质量，表面处理的方法有电解镀铬、电子氧化等。

通过优化模具表面，能够减轻瓶盖模具的摩擦力，避免产品破损、变形等质量问题。

4. 注塑工艺设计饮料瓶瓶盖的生产过程中，温度、压力、流速等因素的控制是非常重要的。

优秀的注塑工艺设计应该包含精细的注塑参数设置、优化的熔体流动状态，并且要有良好的产品验收、测试程序与机器的调整性能。

总之，饮料瓶瓶盖注射模具设计对于饮料生产企业的产品质量和效率起着至关重要的作用。

优秀的注射模具应该满足生产企业的实际需求，采用高质量的材料、优化的结构设计等方式进行设计，同时还应该结合注塑工艺的合理配置，使生产过程达到高效、低成本并且质量优异的效果。

只有注射模具设计的高效性和高质量性得到保证，才能使饮料行业的生产得以更好地发展。

第1章绪论1.1设计背景吹塑成型技术主要用于成型中空薄壁塑料制品，是第三大塑料成型技术。

在过去20年中，随着汽车、运动器材、交通运输、办公自动化设备、包装工业等新应用领域的发展，吹塑成型技术发展非常迅速。

而饮料行业在我国蓬勃发展，各饮料生产商在不断地生产各种饮料，丰富了整个饮品的消费市场。

其中，注-拉-吹成型的PET饮料瓶具有阻隔性好、耐腐蚀性强、机械性能高、呈透明状、可以多次回收再利用等优点，被大量应用于各种饮料产品的包装。

现阶段，国内70%的饮料包装中都是用PET材料作为载体的，PET瓶的年消耗量将近有上百亿只。

生产PET饮料瓶的工艺过程，必然涉及到模具的设计以及整个吹塑工艺过程的分析。

随着CAD/CAE/CAM计算机软件技术的快速发展，使得吹塑工艺过程变得更加专业化、高效化，无论是在提高生产率、保证产品质量方面，还是在降低成本、减轻劳动强度方面，较以往都有极大的优越性。

1.2设计目的及意义本次设计主要是利用CAD/CAE软件对PET饮料瓶进行三维实体设计、吹塑模具设计，并对其吹塑成型过程进行计算机动态模拟分析，其中涉及到利用CAD/CAE相关软件对基于垂直载荷性能的饮料瓶的结构优化设计，分析瓶坯在拉伸吹塑过程中的壁厚变化，对实际生产都有一定的现实意义。

同时自己也可以通过本科学习的相关模具设计知识以及一些计算机辅助软件的综合利用，对PET饮料瓶的结构及其吹塑成型过程有一个相对清晰的轮廓，为以后步入工厂打下坚实的的基础。

1.3设计主要内容本次设计主要内容包括以下三个方面：（1）PET饮料瓶的设计：主要包括塑料瓶口部、肩部、圆角、底部等的设计及相关参数选择，利用模拟软件（ANSYS Workbench）对瓶子施加垂直载荷进行模拟与对比分析，确定塑料瓶结构。

（2）瓶坯注射模具及吹塑模具设计：利用中空吹塑成型工艺的基本理论，确定分型面、型腔、排气系统、冷却系统以及成型工艺参数，完成注射模具及吹塑模具设计。

塑料瓶盖注塑模具设计绪论1.本课题的意义、目的及应达到的要求本设计主要意义是在我们学习完模具设计与制造的所有专业课之后，总结条理以前我们所学的知识，使之成为一个系统的理论体系，以便于我们在以后的工作中使用。

同时也让我们对模具的设计与制造有了初步的了解，掌握了查阅资料和使用工具书以及手册的能力。

【1】本设计的目的是在学生毕业前夕，将通过毕业实习和毕业设计的实践性环节，对医学知识进行全面的总结和应用，提高综合能力的培训以及扩大模具领域的新知识。

具体的要求是：1．系统总结，巩固过去所学的基础课和专业课知识。

2．运用所学的知识解决模具技术领域内的实际工程问题，以此进行综合知识的训练。

3．通过某项具体工程设计和实验研究，达到多种综合能力的培养，掌握设计和科研的基本过程和基本方法。

4．提高和运用与工程技术有关的人文科学，价值工程和技术经济的综合知识。

2 本课题的国内外现状2.1我国塑料模具工业的发展现状我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。

在大型模具方面已能生产48英寸大屏幕彩电塑壳注射模具、6.5Kg大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具，精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。

注塑模型腔制造精度可达0.02mm～0.05mm，表面粗糙度Ra0.2μm，模具质量、寿命明显提高了，非淬火钢模寿命可达10～30万次，淬火钢模达50～1000万次，交货期较以前缩短，但和国外相比仍有较大差距，（1）成型工艺方面：多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。

气体辅助注射成型技术的使用更趋成熟，电视机外壳以及一些厚壁零件的模具上运用气辅技术，一些厂家还使用了C-MOLD气辅软件，取得较好的效果。

但总体上热流道的采用率达不到10%，与国外的50%～80%相比，差距较大。

（2）在制造技术方面：CAD/CAM/CAE技术的应用水平上了一个新台阶，以生产家用电器的企业为代表，陆续引进了相当数量的CAD/CAM系统，美国EDS的UG Ⅱ、美国Parametric Technology公司的Pro/Engineer、美国CV公司的CADS5、以及一些塑模分析软件等等。

饮料瓶瓶盖注射模设计
引言
随着饮料市场的不断扩大，饮料瓶的需求量也在逐年增加。

饮料瓶瓶盖作为饮
料包装的重要组成部分，其设计和生产工艺对产品质量和生产效率都有着重要的影响。

本文将针对饮料瓶瓶盖注射模的设计进行详细探讨，包括设计要点、模具结构、材料选择等内容，希望能为相关行业提供一定的参考和借鉴。

设计要点
1. 瓶盖外形设计
•瓶盖外形应符合人体工程学，易于打开和关闭。

•应考虑到环保要求，避免过度包装。

2. 密封性能
•瓶盖与瓶口密合，确保饮料不泄漏。

•考虑塑料收缩率，避免尺寸变形影响密封性。

3. 注射成型
•注射模设计应考虑到注射成型的工艺要求，避免产品变形、气泡等质量问题。

•合理设计模具结构，提高生产效率，降低成本。

模具结构设计
1. 核心和腔面设计
•核心和腔面应采用优质材料，保证注射成型产品表面光滑。

2. 冷却系统设计
•合理设计冷却系统，控制模具温度，避免产品收缩不均匀。

3. 排气系统设计
•考虑产品内部气体的排出，避免气泡影响产品质量。

材料选择
1. 塑料材料选择
•一般选用聚丙烯（PP）、聚乙烯（PE）等食品级塑料材料。

2. 模具材料选择
•选择硬度高、耐磨性好的金属材料，如优质钢材。

结语
饮料瓶瓶盖注射模的设计是一个综合工程，细节决定成败。

通过合理的设计要点、模具结构设计和材料选择，可以确保产品质量和生产效率。

希望本文所述内容对相关行业人士有所帮助，促进饮料瓶瓶盖注射模领域的进一步发展。

饮料瓶瓶盖注射模具设计饮料瓶瓶盖注射模设计一塑料的工艺性分析1.塑件的原材料分析塑料的品种：PE（聚乙烯）。

成型特征：结晶型塑料，吸湿性小，流淌性较好，溢边值为0.02mm左右，流淌性对压力变化敏感，加热时间长则易发生分解，冷却速度快，务必充分冷却。

设计模具时要冷却料穴与冷却分流。

收缩率大，方向明显，易变形，扭曲结晶度及模具冷却条件对收缩率影响大，应操纵模温。

易用变压注射，料温要均匀，否则会增加内应力，使收缩不均匀与方向性明显。

2.塑料的尺寸精度分析影响塑料制品的尺寸精度的要紧因素是材料的收缩与模具的制造误差。

查教材上表2-11得此材料的收缩率为1.5%~2%。

塑料制品的公差也可通过教材上表2-12查得，塑料的精度等级选择7级精度。

3.塑件的表面质量分析塑件外表面要求粗糙度较低，表面光滑，内表面要求低点。

4.塑件结构的工艺性分析结构简图如图所示瓶盖主体外侧均匀分布120个增大摩擦力的防滑筋，瓶盖顶部有商标名称ZSM的字样。

瓶盖下部有一防伪圈与瓶盖主体通过8个直径为1mm高1mm的小圆柱相连，防伪圈内侧有8个均匀分布长为3mm直径为1.5mm的半圆形凸台。

瓶盖内部有螺呀为半圆形的螺纹及高为4mm截面直径为1mm的防伪圈与瓶子内径严密配合，而高为1mm，截面直径1mm的防伪圈与瓶子外径严密配合防止漏水。

综上所述可使用注射成型加工。

二确定成型设备选择与模塑工艺规程编制1.计算塑件体积与质量cmV=3.05 3M=2.9g选择注射机为SZ-30理论注射容积为373cm ，实际注射质量为33g ，螺杆直径为26 mm ，塑化能力3.6g/s ，注射压力170MPa 螺杆转速10~160r/min,螺杆行程70 mm ，锁模力为320KN ，拉杆有效间距300300⨯2mm ，模板行程110 mm ，模具最小厚度80 mm ，模具最大厚度110 mm ，最大开距220 mm ，模扳尺寸400400 ⨯2mm ，顶出行程50 mm ，喷嘴半径为12 mm ，高为2 mm 。

08年丰润自制脉动盖膜具的改善案例试验步骤：1.自制脉动盖、郑州脉动盖上线试验情况：08年三月份脉动生产过程中，品控发现使用丰润自制脉动盖旋盖后小高盖、歪盖比例较高，废品率高，同时小高盖产品在质检过程中难以被发现，漏检率较高，小高盖产品流入成品易造成变质投诉，存在较大质量风险。

因此生产部、品管部共同分析查找高盖、歪盖的原因，以在生产过程中控制，从而降低废品率及投诉率。

高盖、歪盖率高原因分析与措施：A、旋盖机旋盖效果因素。

措施：调整旋盖机；经对旋盖机进行相应调整后，灌装旋盖效果有所改善但无显著效果，生产部认为达意隆旋盖机的制造精度不够，我们如何调整，很难稳定，因为找不到基准；因此考虑08年淡季更换灌装设备；B、脉动盖自身质量状况因素：在日常生产中品控、生产线灌装、包装人员继续跟踪旋盖效果，发现脉动生产时同一台灌装旋盖机在未做任何调整的情况下，在同一个班次、同一时间段，使用郑州与丰润自产脉动盖，旋盖废品率有显著差异，试验数据如下：2.针对使用丰润瓶盖废品率高的问题进一步分析：1.品控及生产线人员对瓶盖物理尺寸进行检测并对瓶盖内螺纹结构进行分析，发现郑州盖螺纹结构设计与丰润脉动盖不同，郑州盖子的结构有利于盖子的压入，可以减少歪盖，因此郑州脉动盖结构设计更适合丰润旋盖机使用。

2.丰润工厂脉动盖存在壁厚不均问题，对旋盖效果可能存在一定影响。

丰润脉动盖检测结果如下：检测人：李丽红、么艳梅三、试验总结与结果分析1.郑州脉动盖螺纹结构合理，利于旋盖时盖子压入，可减少歪盖。

丰润厂脉动盖内螺纹结构设计方面的问题，是造成歪盖、高盖率高的主要因素。

2.瓶盖壁厚不均问题不是造成废品率高的主要原因，关键问题是丰润脉动盖内螺纹结构的影响。

因此根据以上试验结果，上报相关领导。

经生产部、品管部、供应部协调，一、丰润工厂08年主要生产水盖，调拨郑州工厂的脉动盖供丰润工厂脉动线使用。

二、丰润工厂对脉动盖制盖膜具进行改造。

试验结论:郑州脉动盖使用效果和结构设计明显优于丰润脉动盖,郑州脉动盖更能够满足生产要求.4月份后开始大批量调拨郑州脉动盖供丰润厂脉动线生产使用。

实训设计饮料瓶瓶盖注射模具设计随着生活水平的不断提高，人们对饮料的要求也越来越高。

为了满足市场的需求，不断推陈出新的饮料品牌层出不穷，因此设计饮料瓶瓶盖注射模具成为一个必不可少的环节。

实训设计饮料瓶瓶盖注射模具设计，不仅是理论与实践相结合的重要环节，也是培养学生创新意识、实践操作能力的重要任务。

整个实训过程分为三个部分：模具的设计，注射成型和模具调整。

首先是模具的设计环节。

模具设计需要根据饮料瓶瓶盖的外形尺寸设计模具结构，并绘制出详细的三维模型。

此外，还需要根据实际需要选择合适的模具材料，并确定模具加工方法和表面处理工艺。

在模具设计过程中，应该充分考虑到模具的寿命和监控系统，以提高模具的使用寿命和生产效率。

接下来是注射成型环节。

注射成型是整个实训中最为关键的步骤之一。

首先，需要准备好饮料瓶瓶盖的原料，并按照一定的比例将原料混合均匀，然后将混合后的原料放入注射机中进行加热和压力处理。

在进行注射成型时，需要注意控制好加热时间和压力大小，以保证产品质量。

当注射成型完成后，需要对成品进行检测，以保证产品符合要求。

最后是模具调整环节。

模具调整是整个实训中最为难以掌握和控制的环节之一。

在进行模具调整时，需要根据实际生产情况进行不断尝试和调整，以找到最佳的生产参数，提高产品合格率和生产效率。

针对饮料瓶瓶盖注射模具设计，还有一些需要注意的问题。

首先，要考虑到市场需求和客户要求，设计出尽可能符合市场需求和客户要求的产品。

其次，要注意模具的选择和加工方法，以保证模具质量和寿命。

最后，要提高工艺创新和技术创新能力，不断推出新的设计和改进，以保持市场竞争力。

总之，实训设计饮料瓶瓶盖注射模具设计是一个既具有理论与实践相结合的过程，又涉及到多个方面的综合性任务。

只有在实训过程中不断学习和探索，才能够培养学生创新意识和实践操作能力，以应对未来激烈的市场竞争环境。

饮料瓶瓶盖注射模设计一、前言随着生活水平的提高和人类环保意识的增强，人们日常生活中使用的物品越来越多地被赋予了环保的属性，例如再生纸材料、环保袋等等。

而作为生活中不可或缺的一部分——饮料瓶以及其瓶盖，也开始引起人们的关注。

饮料瓶瓶盖注射模设计，在注射模行业中属于一类比较特殊的模具设计，有着不同于其他注射模的独特性。

它的独特性主要体现在产品要求上，例如瓶盖密封性和插拔力要求等，而这些又直接关系到消费者的使用体验。

因此，正确合理的饮料瓶瓶盖注射模设计对于生产企业的生产效率和经济效益至关重要，同时也能增加消费者使用的便捷性和保障消费者的健康。

本文将从饮料瓶瓶盖注射模的设计方法和技巧以及要点出发，阐述注射模设计的相关知识和技术，希望能够对相关行业的从业人员和相关专业学生有所帮助。

二、饮料瓶瓶盖注射模的设计要点饮料瓶瓶盖注射模的设计应该遵循一定的技术要求和设计方法。

下面，我们就从以下几个方面进行介绍。

1. 设计方案的确定首先，需要根据生产企业的实际需求和生产设备的性能特点等进行综合考虑，确定合适的饮料瓶瓶盖注射模的设计方案。

在确定设计方案时，需要考虑以下几个因素：（1）注射模的生产成本：注射模的制造成本与使用材料、结构复杂度、工艺精度密切相关。

（2）注射模的使用寿命：注射模设计时应考虑使用寿命，材质使用时应预留一定的余量。

（3）瓶盖的要求：根据零件要求（如尺寸、形状和位置要求等）和瓶盖的应用特点，确定瓶盖注射模的设计方案。

2.结构设计饮料瓶瓶盖注射模的结构设计是设计的重要环节。

结构设计主要涉及模具参数、组成部分以及其配合精度等。

设计种类包括单腔和多腔，其中多腔注射模具的生产效率更高。

模具结构设计的要点包括：确定瓶盖的型材，确定评定标准，合理的机构和结构的设计。

根据瓶盖的外观尺寸精度和侧面固定限位的要求等，选择合适的模具。

3.制造工艺的选定及模具的材料选择模具材料的选择有直接关系模具的使用寿命和注射成品品质。

瓶盖的塑料模具设计瓶盖是我们生活中常见的物品之一，广泛应用于食品、饮料、化妆品等领域。

而瓶盖的生产过程中，塑料模具的设计是不可或缺的重要环节。

本文将从瓶盖塑料模具的基本要素、设计流程、常见问题及解决方法等方面进行论述。

一、瓶盖塑料模具的基本要素1.模具结构：塑料模具分为上模和下模两部分。

上模为模具的顶部，下模为模具的底部，两者通过定位装置连接在一起，从而实现模具的开闭。

2.模具材料：模具材料通常选用优质合金钢、特殊合金钢、硬质合金等材料，以保证模具的硬度、耐磨性和耐腐蚀性。

3.模具制造工艺：优化模具的制造工艺，通常采用数控机床、慢走丝电火花加工等高精密加工工艺，以确保模具的质量和准确性。

4.模具设计规范：模具设计应符合国家相关标准要求，确保瓶盖制品的尺寸和质量符合要求。

二、瓶盖塑料模具的设计流程1.确定瓶盖结构：瓶盖的结构是模具设计的前提。

要根据实际应用需求和市场需求确定瓶盖的结构，如瓶盖高度、底面直径、螺纹规格等。

2.绘制模具图纸：根据瓶盖结构要求，先进行模具的初步绘制，标明模具的上模和下模，然后针对各个零件进行分别绘制。

3.确定模具参数：根据实际需要，确定模具的参数，如上模重量、下模重量、模具尺寸等，以确保模具能够稳定运作。

4.进行模具铸造：完成模具设计后，选用合适的材料进行铸造，并将铸造完成的模具进行淬火处理，以确保模具的硬度和耐磨性。

5.进行加工处理：在模具铸造完成并淬火后，需要进行后期加工处理，将模具进行精细加工，以保证模具的精度和准确性。

三、瓶盖塑料模具的常见问题及解决方法1.模具加工不准确：模具加工的准确性对于瓶盖塑料模具的品质至关重要。

如果模具加工不准确，就会导致瓶盖的尺寸不准确，影响到瓶盖的使用效果。

解决方法可以采用高精度加工设备，如数控机床、慢走丝电火花加工等。

2.模具表面粗糙：模具表面粗糙会使得瓶盖的表面不光滑，影响到瓶盖的质量和美观度。

解决方法可以采用高精度磨床进行表面处理。

一些，初定为一模八腔的模具形式。
