转速测量方法

你了解转速测量的方法有哪些转速测量是指用于测量旋转物体的转速或角速度的技术方法。

转速测量在多个领域中都有应用，例如机械工程、汽车工程、航空航天工程、电力系统以及实验室研究等。

下面是一些常用的转速测量方法：1.接触式转速测量方法：-机械接触式测速器：例如机械式测速表、机械式转速计等。

这些测速器通过与旋转物体直接接触，利用测速表盘或指针的转动来显示转速。

-磁电式接触式测速器：例如霍尔元件转速传感器。

这些测速器利用旋转物体上的磁铁或磁性标记，通过磁电感应原理将转速转换为电信号输出。

-光电接触式测速器：例如光电编码器。

这些测速器使用光电转换原理，通过旋转物体上的光栅或光轮，将转速转换为光脉冲信号输出。

2.非接触式转速测量方法：-光学测量方法：例如激光测速仪、光栅测速仪等。

这些测速仪利用光学传感技术，通过测量旋转物体上的光栅或标记点的位移或速度，间接计算出转速。

-声学测量方法：例如超声波传感器、声纳传感器等。

这些测速传感器利用声音的传播速度和频率来测量旋转物体的转速。

-电磁测量方法：例如感应电动机测速法。

这种方法利用旋转物体上的导体通过磁场感应产生的感应电动势来测量转速。

-震动测量方法：例如加速度计。

这些测速器通过测量旋转物体上的振动信号来计算转速。

3.数字转速测量方法：-频率计：通过统计旋转物体上标记点通过光电传感器或磁电传感器时产生的频率来计算转速。

-计数器：通过计算单位时间内旋转物体上的标记点通过光电传感器或磁电传感器的次数来计算转速。

-相位测量方法：通过测量标记点通过光电传感器或磁电传感器所产生的信号的相位差来计算转速。

上述转速测量方法各有其特点和适用范围。

在实际应用中需要根据具体情况选择适合的测量方法。

同时，还需要注意测量精度、响应速度、适用转速范围、环境要求等因素的考虑。

水泵测试中几种常用转速测量方法的探讨一、引言水泵是工业、农业、民用等方面中不可缺少的重要设备之一。

为了保证水泵的正常运行，测试水泵的转速是非常必要的。

现有的转速测量方法有很多，但应根据不同的测量场合和条件选择适当的方法。

本文对几种常用的水泵转速测量方法进行探讨，以期为工程技术人员提供一些参考和借鉴。

二、常用的水泵转速测量方法1. 直接读数法直接读数法是指用直接读取的仪器或人工的方法来测量水泵的转速。

如要测量小型水泵的转速，可以采用手持式转速计。

该方法直接简单、方便快捷，但误差较大。

2. 频率计法频率计法是指利用水泵转速对应的频率来测量转速。

该方法的原理是将水泵转速传感器的测量电信号转换为频率信号，在频率计上显示转速。

该方法精度较高，可用于较小的水泵，但是抗干扰能力较弱。

3. 光电传感器法光电传感器法是利用光电传感器测量水泵运转过程中转子旋转的角度和频率，通过计算角速度和周期来计算出水泵的转速。

该方法精度高，可用于大型水泵的转速测量，但需要安装传感器，在测量时要避免光源干扰。

4. 振动传感器法振动传感器法是利用振动传感器测量水泵运转时的振动来计算出水泵的转速。

该方法适用于大型水泵，但对测点的选取有要求，需要在水泵转轴上或轴承上适当位置安装振动传感器。

同时，振动传感器还能提供水泵在工作时的转矩、功率等运行参数。

三、不同方法的适用条件和注意事项1. 直接读数法适用于小型水泵的转速测量，但误差较大，使用时需注意光线和视角的影响。

2. 频率计法适用于小型水泵，精度高，但抗干扰能力较弱，在使用时需注意光线和视角的影响，另外需要保持测量点的清洁。

3. 光电传感器法适用于大型水泵，精度高，但需要安装传感器，在测量时要避免光源干扰。

4. 振动传感器法适用于大型水泵，但需要在水泵转轴或轴承上安装振动传感器，同时需注意选取合适的测点。

四、结论水泵转速测量是水泵运行状态监测的重要一环，但应根据不同的测量场合和条件选择适当的方法。

转速测量方法与转速仪表转速测量在国民经济的各个领域，都是必不可少的。

本文就转速测量方法以及实施检测的仪表，做一简单的阐述。

希望给工作中需要转速测量仪表，和在转速测量或相关领域进行研究开发的人员提供一些参考意见。

关键词：速度线速度角速度转速误差和精度采样时间虚拟仪表主题：考察转速测量方法演变，从演变的轨迹对转速测量有一个比较全面的了解，着重介绍智能转速表的检测方法和实施检测的仪表。

内容提要：•转速检测仪表的分类•电子式转速表•转速测量的方法•结束语•附录一、转速检测仪表的分类：1.离心式转速表，利用离心力与拉力的平衡来指示转速。

离心式转速表是最传统的转速测量工具，是利用离心力原理的机械式转速表；测量精度一般在1~2级，一般就地安装。

一只优良的离心式转速表不但有准确直观的特点，还具备可靠耐用的优点。

但是结构比较复杂。

2.磁性转速表，利用旋转磁场，在金属罩帽上产生旋转力，利用旋转力与游丝力的平衡来指示转速。

磁性转速表，是成功利用磁力的一个典范，是利用磁力原理的机械式转速表；一般就地安装，用软轴可以短距离异地安装。

磁性转速表，因结构较简单，目前较普遍用于摩托车和汽车以及其它机械设备。

异地安装时软轴易损坏。

3.电动式转速表，由小型交流发电机、电缆、电动机和磁性表头组成。

小型交流发电机产生交流电，交流电通过电缆输送，驱动小型交流电动机，小型交流电动机的转速与被测轴的转速一致。

磁性转速表头与小型交流电动机同轴连接在一起，磁性表头指示的转速自然就是被测轴的转速；电动式转速表，异地安装非常方便，抗振性能好，广泛运用于柴油机和船舶设备。

4.磁电式转速表，磁电传感器加电流表，异地安装非常方便。

5.闪光式转速表，利用视觉暂留的原理。

闪光式转速表，除了检测转速（往复速度）外，还可以观测循环往复运动物体的静像，对了解机械设备的工作状态，是一必不可少的观测工具。

6.电子式转速表，电子技术的不断进步，使这一类转速表有了突飞猛进的发展。

电机转速测试原理及方法1.转速测量原理数字测速法按照其原理可分为三大类：一类是用单位时间内测得的物体旋转角度来计算速度，例如在单位时间内，累计转速传感器发出的个脉冲，即为该单位时间内的速度。

这种以测量频率来实现测速的方法，称为测频法，即M 法；另一类是在给定的角位移距离内，通过测量转过这一角位移的时间来实现测速，称为测周法，即T 法。

例如转过给定的角位移△θ，传感器便发出一个电脉冲周期，以晶振产生的标准脉冲来度量这一周期时间，经换算便可得转速。

以上两种方法的优缺点是M 法一般用于高速测量，转速过低时，测量误差较大，同时检测装置对转速的分辨能力也较差；而T 法则一般用于低速测量，速度越低，测量精度越高，在高速时误差较大。

结合以上二种方法的优点，可得到第三种测速方法——M/T 测速法。

“M/T 法”综合了“M 法”和“T 法”的优点。

如图所示：在上图中列出了3种常用的基于光电编码器测速法原理图，假定时钟频率为s f ,光电编码器在前轮每转一周产生脉冲数为P 。

1M 和2M 从分别是对在相同时间内编码器脉冲和时钟脉冲进行计数的计数值。

5647666666666555555d fddd2.下面介绍几种编码器测速方法（1）“M 法”测速通过测量一段固定时间间隔内的编码器脉冲数来计算转速。

如图所示；设在固定时间T 内测得的编码器脉冲数为1M ，则用1M 除以T(即T M 1)得到单位时间内编码器产生的脉冲数，用它再除以P ，则得到的1M /(T ×P)表示单位时间内前轮转动的周数，最后再乘以60(s)就得到前轮每分钟转动的周数，从而实现计算转速的目的。

用公式表示为PT M 160n =根据以上分析，可知这种测速方法的准确性主要由1M 决定，并且在转速较高时也1M 较大，其相对误差较小，故适合于高速场合测试。

(2)“T 法”测速通过测量编码器两个相邻脉冲的时间间隔来计算转速，则用2M 除以f 得到1个编码脉冲所占用的时间，其倒数(即:2f M )为单位时间内编码器产生的脉冲数，与“M 法”测速类似，即得转速计算公式2f 60n PM =这种测速方法的准确性主要由2M 决定，并且在转速较低时，1个编码器脉冲持续时间较长，2M 从也相对较大，其相对误差较小，故适合于低速场合。

水泵测试中几种常用转速测量方法的探讨水泵是工业生产过程中常用的设备，其性能的稳定与否直接影响着生产效率和产品质量。

而水泵测试则是保障水泵性能稳定的重要手段之一。

在水泵测试中，转速作为重要的测试参数之一，对水泵的性能表现起着至关重要的作用。

对于水泵测试中转速测量方法的选择和探讨，显得尤为重要。

一、水泵的常用转速测量方法在水泵的测试和运行过程中，常用的转速测量方法主要包括以下几种：1. 机械转速表法机械转速表是一种通过机械设备直接测量转速的方法。

其实现原理是通过装置在水泵转轴上的机械传感器，将转速直接传递至机械转速表上，从而进行测量。

这种方法的优点是稳定可靠，但其缺点是需要经常校准，且测量范围相对较窄。

2. 光电式转速测量法光电式转速测量法是一种通过光电传感器来测量水泵转速的方法。

其实现原理是在水泵转轴上安装一个发光二极管和一个光敏传感器，当转轴旋转时，通过光敏传感器感应到发光二极管发出的光信号，从而测量转速。

这种方法的优点是测量范围广，测量精度高，但在实际应用中需要注意光电传感器的定位和灵敏度调整。

3. 涡街流量计转速测量法涡街流量计是一种常用的流量测量仪表，其实现原理是通过测量流体流过涡街流量计时产生的涡街频率来确定流量大小。

而在水泵测试中，可以通过安装涡街流量计在水泵出口处，从而间接测量水泵转速。

这种方法的优点是测量范围广，测量精度高，且可以实时监测水泵的流量和转速，是一种较为全面的测量方法。

二、三种方法的测量准确性和适用性对比综合以上三种方法的特点，我们可以进行一些比较和分析：1. 测量准确性从测量准确性来看，机械转速表法由于其直接测量的特点，其测量准确性相对较高，但在长时间使用过程中需要经常校准以确保准确性；光电式转速测量法需要注意光敏传感器的灵敏度和定位，一旦安装和调试不当，可能会影响测量准确性；涡街流量计转速测量法在测量流量准确性方面表现出色，但在测量转速方面相对较弱，因为其主要应用场景是流量测量。

转速测量方法范文转速测量方法是用于测量旋转物体的转速的一种方法。

转速是指旋转物体单位时间内旋转的圈数或角度。

转速测量对于许多领域的工作都非常重要，例如机械工程、电机工程、航空航天等。

下面将介绍几种常用的转速测量方法。

1.数据采集器测量法：这是一种常用的转速测量方法，通过将转速传感器与数据采集器连接，将转速传感器输出的电信号转换为数字信号，并通过数据采集器将转速数据记录下来。

数据采集器可以采集高速转速甚至测量不易接触到的物体的转速，具有精度高、操作简单的优点。

2.光电测量法：光电测量法利用光电传感器对转速进行测量。

常用的光电传感器有反射式和透明式两种。

反射式光电传感器通过测量物体上反射的光信号来确定转速，透明式光电传感器则通过测量物体从光源中通过的光的变化来确定转速。

光电测量法具有测量范围广、响应速度快的优点，但在特殊环境下，如强光或低温环境下可能会受到干扰。

3.磁电测量法：磁电测量法是通过磁电传感器来测量转速。

常用的磁电传感器有霍尔元件和磁阻元件两种。

霍尔元件是一种基于霍尔效应的传感器，通过测量在磁场中沿着其通道空间产生的电势差来确定转速。

磁阻元件则是通过测量磁场对元件电阻的影响来确定转速。

磁电测量法具有抗干扰能力强、测量精度高的优点，适用于工作环境复杂的情况。

4.高频测量法：高频测量法是一种利用高频信号来进行转速测量的方法。

这种方法通过测量旋转物体产生的高频信号的周期或频率来确定转速。

常见的高频测量法有频率计、计数器等。

高频测量法具有响应速度快、测量范围广的优点，适用于高速转速的测量。

以上介绍了几种常用的转速测量方法。

在实际应用中，选用合适的转速测量方法要考虑转速范围、测量精度、工作环境等因素。

不同的测量方法有各自的特点和适用范围，可以根据实际需求选择合适的方法进行转速测量。

转速测量方法可以主要分为3类：◆ 机械rpm 转速测量通过机械测量传感器采集数据，是最古老的rpm 转速测量方法。

传感器采集到的转速资料，还要通过仪器内部的电子分析。

这种测量方法仍被应用，但大多数用于20至10000rpm 的低转速测量。

这种测量方法在测量过程中依赖于接触压力，其最大的缺点是加载运动不连续。

另外，机械转频闪法测量rpm 转速不可应用于细微物体，如果转动率过高，易发生滑走情况。

◆ 采用反射原理的电力转速测量法（光学rpm 转速测量法）测量仪器发射出的红外线经固定在待测目标上的反射条反射后，即携带上有关转速信息。

测量仪器接收反射波后，经过处理即可得到转速。

这种测量方法虽然要比机械rpm 测量法先进，但是并非所有持待测目标上都可以安装反射条。

◆ 频闪rpm 转速测量法按照频闪原理，当高速闪光的频率和目标的rpm 转速（移动）同步时，在观察者的眼中，目标是静静止的。

同其它的测量方法如机械法或光学传感器法直比，频闪原理的优点显而易见：这种方法可以用于测量小型目标或不便触及部位的rpm ，而不需要在待测目标上固定反射条。

例如，如用于生产过程测量时，便不需中止。

测量范围：100至20000rpm 。

除了测量rpm 转速外，频闪测量法还可用于振动分析和动作监控。

对于不同形式的测量方法其测量范围如图3-10所示：RPM1000，000201，00010，000100，0001321：机械式2：光学式3：频闪式图3-10 不同形式的测量范围目前，在以光电编码器构成的测速系统中，常用的数字式转速测量方法主要有三种，分别是M 法（频率法）、T 法（周期法）、M/T 法（频率／周期法）。

M 法是在既定的检测时间内，测量所产生的转速脉冲信号的个数来确定转速，比较适合于高速场合；T法是测量相邻两个转速脉冲信号的时间来确定转速，适合速度比较低的场合；M/T法是同时测量检测时间和在此时间内的转速脉冲信号的个数来确定转速。

1、转速是反映旋转机械运行状态的一个重要参数，是旋转机械动力力矩和惯性力矩和负载力矩共同作用的结果。

通过对转速瞬时值的测量，可以定量了解转动机械内部动力发生装置的瞬时工作状态，了解负载的施加过程，为保障设备正常运转，分析机械瞬态性能，进行机械故障诊断提供依据。

测量转速的方法主要有4种。

机械式、电磁式、光电式和激光式。

机械式主要利用离心力原理，通过一个随轴转动的固定质量重锤带动自由轴套上下运动，根据不同转速对应不同轴套位置来获得测量结果，原理简单直接。

不需额外电器设备，适用于精度要求不高、接触式转速测量场合。

电磁式系统由电磁传感器和安装在轴系上的齿盘组成，主轴转动带动齿盘旋转，齿牙通过传感器时引起电路磁阻变化，经过放大整形后形成一个方波电脉冲，通过记录脉冲个数得到转速值。

由于受齿盘加工精度、齿牙最小分辨间隔、电路最大计数频率等限制，测量精度不能保证。

3、接近开关的推广应用（在自动控制设备中接近开关主要用于位置检测、行程限位、计数、转速测量等）接近开关是感知近距离内有、无物体的传感器，其输出是开关信号（高电平或低电平）。

接近开关广泛应用于工业自动化、自动控制系统中。

接近开关主要有以下几大门类：⑴电感式接近开关（感知金属物体）⑵电容式接近开关（感知金属、非金属物体）⑶霍尔接近开关（感知磁性物体）⑷磁性干簧管接近开关（感知磁性物体）接近开关，因安装简单、方便，只需在放卷轴和主轴的末端各安装一个齿数分别为N0和N1的齿盘，再在齿盘的上方安装接近开关即可。

当旋转的轴带着齿盘的齿从接近开关的端面转过，接近开关就产生一个脉冲，计数N0 个脉冲，对应的放卷轴就转了一周，同理，个脉冲代表主轴转一周对于N0 = N1 =1的齿盘，则是最简单的齿盘（不需齿），这时只需在轴的末端打个洞或装一颗螺丝钉就可以了，对应的轴转一周，接近开关就产生一个脉冲。

4、工作原理：使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。

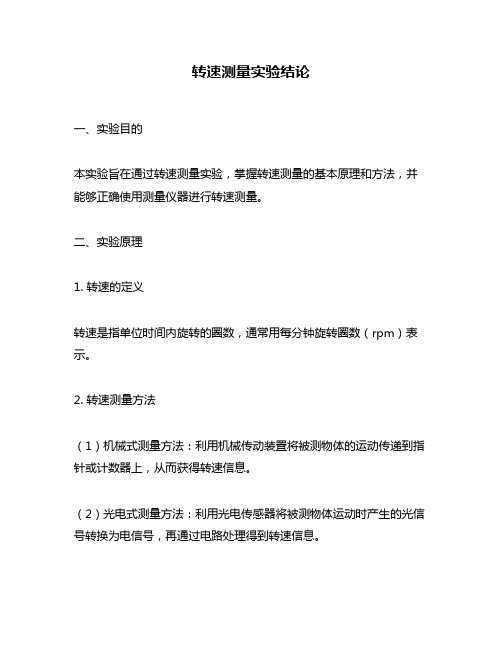

转速测量实验结论一、实验目的本实验旨在通过转速测量实验，掌握转速测量的基本原理和方法，并能够正确使用测量仪器进行转速测量。

二、实验原理1. 转速的定义转速是指单位时间内旋转的圈数，通常用每分钟旋转圈数（rpm）表示。

2. 转速测量方法（1）机械式测量方法：利用机械传动装置将被测物体的运动传递到指针或计数器上，从而获得转速信息。

（2）光电式测量方法：利用光电传感器将被测物体运动时产生的光信号转换为电信号，再通过电路处理得到转速信息。

3. 测量仪器（1）机械式仪器：如机械式计数器、震荡表等。

（2）光电式仪器：如光电编码器、激光干涉仪等。

三、实验步骤及数据处理1. 实验步骤：（1）将被测物体安装在装置上，使其能够自由旋转。

（2）选择合适的测量仪器，并按要求连接好线路。

（3）根据不同的仪器和要求，进行相应的调节和校准。

（4）开始转速测量，并记录测量数据。

2. 数据处理：（1）根据仪器的不同，将获得不同形式的数据，如计数器显示、电压信号等。

（2）根据实验要求，将数据进行单位换算和计算，得到转速值。

（3）对于多次测量的数据，可以进行平均值计算，并进行误差分析。

四、实验结论通过转速测量实验，我们可以得出以下结论：1. 转速是指单位时间内旋转的圈数，通常用每分钟旋转圈数（rpm）表示。

2. 转速测量方法主要有机械式和光电式两种方法。

3. 测量仪器包括机械式仪器和光电式仪器两种类型。

4. 在进行转速测量时需要注意选择合适的仪器、正确连接线路、进行调节和校准等步骤，以保证准确性和可靠性。

5. 对于多次测量的数据，应该进行平均值计算，并进行误差分析。

1、转速是反映旋转机械运行状态的一个重要参数，是旋转机械动力力矩和惯性力矩和负载力矩共同作用的结果。

通过对转速瞬时值的测量，可以定量了解转动机械内部动力发生装置的瞬时工作状态，了解负载的施加过程，为保障设备正常运转，分析机械瞬态性能，进行机械故障诊断提供依据。

测量转速的方法主要有4种。

机械式、电磁式、光电式和激光式。

机械式主要利用离心力原理，通过一个随轴转动的固定质量重锤带动自由轴套上下运动，根据不同转速对应不同轴套位置来获得测量结果，原理简单直接。

不需额外电器设备，适用于精度要求不高、接触式转速测量场合。

电磁式系统由电磁传感器和安装在轴系上的齿盘组成，主轴转动带动齿盘旋转，齿牙通过传感器时引起电路磁阻变化，经过放大整形后形成一个方波电脉冲，通过记录脉冲个数得到转速值。

由于受齿盘加工精度、齿牙最小分辨间隔、电路最大计数频率等限制，测量精度不能保证。

3、接近开关的推广应用（在自动控制设备中接近开关主要用于位置检测、行程限位、计数、转速测量等）接近开关是感知近距离内有、无物体的传感器，其输出是开关信号（高电平或低电平）。

接近开关广泛应用于工业自动化、自动控制系统中。

接近开关主要有以下几大门类：⑴电感式接近开关（感知金属物体）⑵电容式接近开关（感知金属、非金属物体）⑶霍尔接近开关（感知磁性物体）⑷磁性干簧管接近开关（感知磁性物体）接近开关，因安装简单、方便，只需在放卷轴和主轴的末端各安装一个齿数分别为N0和N1的齿盘，再在齿盘的上方安装接近开关即可。

当旋转的轴带着齿盘的齿从接近开关的端面转过，接近开关就产生一个脉冲，计数N0 个脉冲，对应的放卷轴就转了一周，同理，个脉冲代表主轴转一周对于N0 = N1 =1的齿盘，则是最简单的齿盘（不需齿），这时只需在轴的末端打个洞或装一颗螺丝钉就可以了，对应的轴转一周，接近开关就产生一个脉冲。

4、工作原理：使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。

转速测量方法可以分为两类，一类是直接法，即直接观测机械或者电机的机械运动，测量特定时间内机械旋转的圈数，从而测出机械运动的转速；另一类是间接法，即测量由于机械转动导致其他物理量的变化，从这些物理量的变化与转速的关系来得到转速。

同时从测速仪是否与转轴接触又可分为接触式，非接触式。

目前国内外常用的测速方法有光电码盘测速法、霍尔元件测速法、离心式转速表测速法、测速发电机测速法、漏磁测速法、闪光测速法和振动测速法。

1．光电码盘测速法这是通过测出转速信号的频率或周期来测量电机转速的一种无接触测速法。

光电码盘安装在转子端轴上，随着电机的转动，光电码盘也跟着一起转动，如果有一个固定光源照射在码盘上，则可利用光敏元件来接受光，接收到光的次数就是码盘的编码数。

若编码数为l，测量时间为t，测量到的脉冲数为N，则转速n=(N/t*l)*60。

2．霍尔元件测速法利用霍尔开关元件测转速的。

霍尔开关元件内含稳压电路、霍尔电势发生器、放大器、施密特触发器和输出电路。

输出电平与TTL电平兼容，在电机转轴上装一个圆盘，圆盘上装若干对小磁钢，小磁钢越多，分辨率越高，霍尔开关固定在小磁钢附近，当电机转动时，每当一个小磁钢转过霍尔开关，霍尔开关便输出一个脉冲，计算出单位时间的脉冲数，即可确定旋转体的转速。

3．离心式测速法离心式转速表是利用物体旋转时产生的离心力来测量转速的。

当离心式转速表的转轴随被测物体转动时，离心器上的重物在惯性离心力作用下离开轴心，并通过传动系统带动指针回转。

当指针上的弹簧反作用力矩和惯性离心力矩相平衡时，指针停止在偏转后所指示的刻度值处，即为被测转速值。

这就是离心式转速表的原理。

测转速时，转速表的端头要插入电机转轴的中心孔内，转速表的轴要与电机的轴保持同心，否则易响准确读数。

4．测速发电机测转速利用直流发电机的电枢电动势E与发电机的转速成正比的这一关系测量转速。

测转速时，测速发电机连接到被测电机的轴端，将被测电机的机械转速变换为电压信号输出，在输出端接一个刻度以转速为单位的电压表，即可读出转速。

水泵测试中几种常用转速测量方法的探讨引言水泵是工业生产中常用的设备之一，它的性能对工业生产的效率和质量有着重要的影响。

而水泵的转速作为衡量其性能的重要参数，必须进行准确的测量。

在水泵测试中，准确的转速测量对于评估水泵的性能指标至关重要。

本文将探讨水泵测试中常用的转速测量方法，比较其优缺点，以期为水泵测试工作提供一定的参考。

一、光电转速测量法光电转速测量法利用光电传感器测量水泵转子上安装的编码器发出的脉冲信号，从而实现转速的测量。

该方法的优点是测量精度高、测量范围广，适用性强，通过数据处理后可以得到稳定的转速值。

但光电转速测量法需要安装传感器并且需要电源供电，所以在现场测试中会有一定的使用限制。

光电转速测量法的成本较高，需要专业的仪器和设备支持，对于一些小型企业和工厂来说可能有一定的压力。

二、霍尔效应转速测量法霍尔效应转速测量法是利用霍尔传感器检测水泵转子上安装的永磁铁的磁场变化，测量出转子的运动状态。

该方法的优点是结构简单、容易实现自动化控制，同时具有较高的测量精度和稳定性。

霍尔效应转速测量法适用于现场测试，可以在工业生产现场进行实时监测。

但由于这种方法需要安装传感器，在水泵结构尺寸有限的情况下可能会受到一定的限制。

三、振动传感器转速测量法振动传感器转速测量法是通过检测水泵的振动情况来判断转子的运动状态，从而实现对转速的测量。

该方法的优点是不需要对水泵结构进行改动，能够实现非接触式的转速测量，同时还可以监测水泵的运行状态。

但振动传感器测量的准确度受到水泵结构和工况的影响，测量结果相对不稳定，需要进行一定的数据处理和分析，以确保测量结果的可靠性。

五、比较各种转速测量方法综合以上几种常用的转速测量方法来看，不同的方法各有其优势和局限，可以根据具体的水泵测试需求来选择合适的测量方法。

光电转速测量法和霍尔效应转速测量法适用于对测量精度要求较高的情况，因此在实验室和研究开发领域较为常见；而振动传感器转速测量法和声学转速测量法则更适用于工业生产现场，因为它们可以实现非接触式的转速测量，且无需对水泵结构进行改动。

各种转速测试方案转速测试是一种非常重要的测试方法，用于测量物体或系统旋转的速度。

它在各种领域中广泛应用，包括机械工程、汽车工业、电子设备和航空工业等。

下面将介绍几种常见的转速测试方案。

1.光电转速计：光电转速计是一种常用的转速测试仪器。

它利用探头上的光电传感器或磁电传感器来测量物体的旋转速度。

光电转速计的优点是测试结果准确，对不同形状和尺寸的物体适用，且测量范围广泛。

它适用于各种转速测试场景，包括机械轴承、电机驱动系统等。

2.振动传感器：振动传感器是一种通过测量物体的振动来推断旋转速度的测试方法。

它通常与特定的分析仪器配合使用，如频谱分析仪。

通过分析物体振动的频率和幅度，可以计算出物体的转速。

振动传感器适用于一些无法直接接触到物体表面进行测量的场景，如高速转子、大型机械设备等。

3.光栅尺：光栅尺是一种基于光学原理的转速测试方法。

它利用光栅片的周期性结构，通过测量光栅尺上的位移来计算出物体的旋转速度。

光栅尺的优点是测量精度高，适用于高速转动的物体。

它常用于机床、加工中心等工业领域。

4.频率计：频率计是一种将物体的旋转周期转换为频率的转速测试方法。

它通过计算单位时间内物体通过的旋转周期数来测量其转速。

频率计常用于电子设备和通信系统中，用于测量电机、发动机、电子时钟等的转速。

5.惯性测量装置：惯性测量装置是一种通过测量物体在转动过程中的惯性力来计算出转速的方法。

它通常由加速度传感器和陀螺仪等组成。

利用加速度传感器可以测量出物体在转动过程中的加速度变化，进而计算出物体的转速。

惯性测量装置广泛应用于航空航天领域，如导航系统、卫星定位等。

除了上述方法，还有一些其他的转速测试方案，如激光测距仪、旋涡流测试等。

这些方法根据不同的测试需求和场景选择使用。

例如，激光测距仪可以测量物体任意一个部位的移动距离，从而计算出转速；旋涡流测试则适用于大型涡轮机械设备的转速测量。

总之，转速测试是一项重要且广泛应用的测试方法。

选择合适的转速测试方案对于确保物体运行的安全性和稳定性至关重要。

摘要转速是工程中应用非常广泛的一个参数 , 往往成为某一产品或控制系统的核心部分。

本测量系统采用 8088cpu 控制 , 利用霍尔元件由转速产生的脉冲 , 对转速进行测量。

因而可以很方便的和工业控制计算机进行连接 , 实行远程管理和控制 , 进一步提高现代化水平。

本设计利用霍尔效应对旋转物体进行检测的转速测量系统。

该系统采用霍尔传感器把转速信息转换为电压脉冲输出, 8088cpu 对脉冲计数并进行相应的数据处理, 再用四位 7段 LED 数码管显示测量结果。

文中首先阐述了构成该系统的原理、硬件的实现方法, 然后开始软件设计部分, 包含系统初始化程序的设计、数据接收和处理程序的设计、显示程序的设计三个模块。

根据各部分的原理框图、电路图及转速测量的程序流程图,并编出其具体的程序。

本课题完成了硬件和软件系统的设计,实现了转速测量系统的测量,转速计算、显示功能,完成了设计的要求。

关键词 8088;转速测量;霍尔传感器第一章序言1.1设计内容及技术要求 :设计一转速测试系统,测试直流电机的转速。

具体功能如下:1,采用 4位 LED 数码管实时显示转速值(即最高测速为 9999转 /分 ,显示格式为:n=XXXX, X 为测试值。

2,测试方法:可采用定时计数方式。

定时时间到时,可读取转数脉冲的计数值并将其转化为十进制进行显示。

1.2课题研究的目的和意义目前,在工程实践中,经常会遇到各种需要测量转速的场合。

对于工业测试,水利,机械等方面,转速是重要的控制参数之一。

尤机在工业测试系统中,大部分旋转仪器需要测定目前的转速,对机械设备进行故障预防。

因此,如何利用先进的数字技术和计算机技术改造传统的工业技术,提高监控系统的准确性,安全性,方便性是当前工业测控系统必须解决的一个问题。

转速测量方法较多,而模拟量的采集和模拟处理一直是转速测量的主要方法,这种测量方技术已不能适应现代科技发展的要求,在测量范围和测量精度上,已不能满足大多数系统的使用。
