螺纹基础知识培训

螺纹及法兰基础知识一、螺纹的基础知识1、螺纹的基本分类按其截面形状（牙型）分：三角形螺纹矩形螺纹梯形螺纹锯齿形螺纹等按螺旋线方向分：左旋右旋，一般用右旋螺纹按用途分：连接螺纹传动螺纹等（应用最广的是连接螺纹）2、连接螺纹分类：普通螺纹、管螺纹普通螺纹分为：普通公制螺纹(M)普通英制螺纹（即统一螺纹UN）管螺纹分为：螺纹密封的管螺纹(R)（55°圆锥管螺纹）非螺纹密封的管螺纹(G) （圆柱管螺纹）美标管螺纹（NPT）（60°圆锥管螺纹）干密封式美制管螺纹（NPTF）3、螺纹标注国家标准规定的标准螺纹标注方法中，第一个字母代表螺纹代号，例如：M表示普通米制螺纹、G表示非螺纹密封的管螺纹、R表示用螺纹密封的管螺纹、Tr表示梯形螺纹等。

第二个数字表示螺纹公称直径，也就是螺纹的大径。

它表示的是螺纹的最大直径，单位为毫米。

往后的符号分别是螺距、旋转、中径公差代号、顶径公差代号、旋合长度代号。

1普通公制螺纹标注(M)M6螺纹标记如下M6 公称直径为6mm的粗牙的普通螺纹M6x1.5 公称直径为6mm，螺距为1.5 mm的细牙的普通螺纹M6x1.5左公称直径为6mm，螺距为1.5 mm，方向为左旋的细牙的普通螺纹2非螺纹密封的管螺纹标注(G) （圆柱管螺纹）1/2螺纹标记如下G1/2 内螺纹G1/2G1/2A A级外螺纹G1/2AG1/2B B级外螺纹G1/2BA,B表示螺纹公差等级代号，对外螺纹分A,B两级标记，对内螺纹不标记，当螺纹左旋时，在公差等级代号后加注“LH”，G1/2-LH,G1/2A-LH3.螺纹密封的管螺纹标注(R) （55°圆锥管螺纹）1/2螺纹标记如下圆锥内螺纹Rc1/2圆柱内螺纹Rp1/2圆锥外螺纹R1/2当螺纹左旋时，在尺寸后加注“LH”。

如R1/2-LH当内外螺纹装配在一起，用斜线分开，左边表示内螺纹，右边表示外螺纹Rc1/2/ R1/2 1/2圆锥内螺纹与1/2圆锥外螺纹配合4.美标管螺纹标注（NPT）（60°圆锥管螺纹）NPT1/2-LHNPT1/260°圆锥管螺纹的特征代号为NPT，对左旋螺纹其后加注“LH”（右旋螺纹不标）4、常用螺纹测绘1）、常用螺纹包括：米制普通螺纹(M) 英寸制普通螺纹（即统一螺纹UN），密封管螺纹(R)、非密封管螺纹(G)、美标管螺纹（NPT）2）、区别：牙型角: 米制、英寸制、美标管螺纹为60°牙型角非密封管螺纹为55°牙型角形成方式：密封管螺纹和美标锥管螺纹的形成母体为圆锥体，其余母体为圆柱体3）、测绘工具：游标卡尺螺纹牙规（55°和60°）4）、测绘方法：a、初步判断螺纹的类型：圆柱螺纹，圆锥螺纹b、利用螺纹牙规测绘处该螺纹的牙距或牙数c、利用游标卡尺测绘处螺纹的大径（外螺纹）或者小径（内螺纹）d、根据b和c两点的测绘结果查螺纹手册得出该螺纹的类型和尺寸e、根据螺纹手册的具体尺寸再次测绘，以保证准确性，如有条件可根据测绘结果利用螺纹塞规复检。

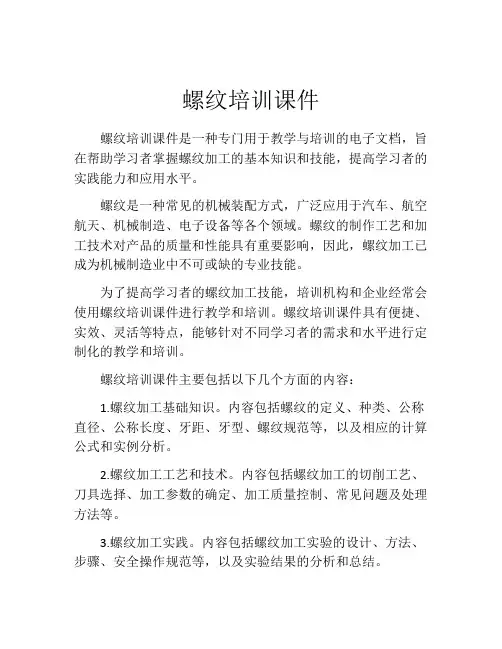

螺纹培训课件螺纹培训课件是一种专门用于教学与培训的电子文档，旨在帮助学习者掌握螺纹加工的基本知识和技能，提高学习者的实践能力和应用水平。

螺纹是一种常见的机械装配方式，广泛应用于汽车、航空航天、机械制造、电子设备等各个领域。

螺纹的制作工艺和加工技术对产品的质量和性能具有重要影响，因此，螺纹加工已成为机械制造业中不可或缺的专业技能。

为了提高学习者的螺纹加工技能，培训机构和企业经常会使用螺纹培训课件进行教学和培训。

螺纹培训课件具有便捷、实效、灵活等特点，能够针对不同学习者的需求和水平进行定制化的教学和培训。

螺纹培训课件主要包括以下几个方面的内容：1.螺纹加工基础知识。

内容包括螺纹的定义、种类、公称直径、公称长度、牙距、牙型、螺纹规范等，以及相应的计算公式和实例分析。

2.螺纹加工工艺和技术。

内容包括螺纹加工的切削工艺、刀具选择、加工参数的确定、加工质量控制、常见问题及处理方法等。

3.螺纹加工实践。

内容包括螺纹加工实验的设计、方法、步骤、安全操作规范等，以及实验结果的分析和总结。

4.应用案例分析。

内容包括应用实例的介绍、分析、使用方法、效果评估等，是课件中的重要部分，能够加深学习者对螺纹加工应用的理解和应用能力。

螺纹培训课件的使用有许多优点，比如：1.灵活性。

螺纹培训课件具有灵活性，能够根据教学或培训的目的、学习者的需求和水平、实际情况等进行调整和定制，保证教学或培训的高效性和针对性。

2.互动性。

螺纹培训课件可以进行交互式操作和问答互动，能够增强学习者的参与性、学习动力和自主学习能力。

3.实用性。

螺纹培训课件能够提供大量的实用性材料和案例分析，可以帮助学习者更好地理解螺纹加工的实用性和应用价值。

4.效率性。

使用螺纹培训课件可以节省时间和成本，提高学习效率和学习成果，可以更好地满足企业和学习者的需要。

在使用螺纹培训课件时，需要注意以下几点：1.选择合适的课件。

应根据培训目的、人群和实际需求选择合适的螺纹培训课件，避免浪费时间和资源。

螺纹基础必学知识点1. 螺纹的定义：螺纹是将螺旋线绕在圆柱或圆锥面上所形成的形状，用于连接和固定零部件。

2. 螺纹的组成：螺纹由螺纹峰、螺纹谷和螺纹间隙组成。

3. 螺纹的分类：常见的螺纹有公制螺纹和英制螺纹两种。

公制螺纹根据螺纹角度分为粗牙和细牙，常见的有M、MJ、MJF、MJB等。

英制螺纹根据牙数和每英寸螺距分为UNC、UNF、UNEF、UNS等。

4. 螺纹的基本参数：包括螺纹直径、螺距、螺纹角和螺纹长度等。

螺纹直径通常用两个基本直径表示，即小直径和大直径；螺距是螺纹的轴向距离；螺纹角是螺纹峰与轴线之间的夹角。

5. 螺纹的测量方法：常用的测量方法包括卡尺测量、刻度盘测量和影像测量等。

测量时需注意螺纹的正确位置和测量精度。

6. 螺纹的标注方法：螺纹标注包括直径记号、螺距记号和公差等级记号。

直径记号通常表示为Mxx或xxUNC/UNF；螺距记号通常表示为Pxx 或TPIxx；公差等级记号通常表示为6g、6h、6e等。

7. 螺纹的制造工艺：常用的螺纹加工方法包括切削法、薄壁法和滚制法等。

切削法是指通过车削或铣削将螺纹切削出来；薄壁法是指在孔壁上制作螺纹；滚制法是指通过滚轮在孔内滚动，将孔壁材料压塑成螺纹形状。

8. 螺纹的常见应用：螺纹广泛应用于机械工程、汽车制造、仪器仪表等领域，常用于连接螺栓和螺母、连接管道和接头等。

9. 螺纹的常见问题：螺纹的常见问题包括螺纹松动、螺纹插接不良、螺纹磨损等。

解决这些问题的方法包括提高螺纹加工精度、选用合适的螺纹副配合和加强螺纹的润滑等。

10. 螺纹的检验标准：常见的螺纹检验标准包括GB/T 19001-2016《螺纹的检验》和GB/T 19406.1-2019《螺纹环规》等。

这些标准规定了螺纹的检验方法、检验装置和检验要求等。

螺纹的基础知识目录一、螺纹的基本概念 (2)1.1 螺纹的定义 (3)1.2 螺纹的形成 (4)1.3 螺纹的分类 (5)二、螺纹的要素 (6)2.1 主要要素 (7)2.2 次要要素 (8)三、螺纹的主要参数 (9)四、螺纹的几何特性 (10)4.1 线性尺寸 (11)4.2 径向尺寸 (12)五、螺纹的机械性能 (13)5.1 螺纹的强度 (14)5.2 螺纹的硬度 (15)5.3 螺纹的疲劳强度 (16)六、常用螺纹类型及应用 (17)6.1 普通螺纹 (18)6.2 英制螺纹 (19)6.3 精密螺纹 (20)七、螺纹的制造工艺 (21)八、螺纹的检测与质量评估 (22)8.1 形状检测 (23)8.2 尺寸检测 (24)8.3 表面质量检测 (25)九、螺纹的选用与设计 (26)9.1 选用原则 (27)9.2 设计步骤 (29)9.3 设计实例 (30)十、螺纹的维护与保养 (32)10.1 使用注意事项 (33)10.2 维护保养方法 (34)10.3 常见问题及解决方法 (35)一、螺纹的基本概念螺纹是一种广泛应用于机械、建筑、电子等领域的连接元件，它能够实现物体的紧密连接和传递力矩。

螺纹由两个或多个螺旋形的斜面组成，这些斜面在空间中相互配合，形成一条连续的螺纹线。

根据其截面形状，螺纹可分为三角形、矩形、梯形和锯齿形等。

螺纹的主要参数包括螺纹的公称直径（大径）、小径、中径、螺距和导程等。

公称直径是螺纹的最大直径，通常用于表示螺纹的规格和尺寸。

小径是螺纹的最小直径，通常与中径相等。

中径是螺纹的平均直径，用于计算螺纹的强度和应力分布。

螺距是相邻两个螺纹峰之间的距离，导程是螺纹旋转一周时沿轴向前进的距离。

螺纹的类型繁多，按照使用要求和性能特点，可以分为普通螺纹、特殊螺纹和管螺纹等。

普通螺纹适用于一般传动和连接，如螺钉、螺母等。

特殊螺纹适用于需要较高承载能力和耐磨性的场合，如梯形螺纹和锯齿形螺纹。

螺纹基础知识目录一.螺纹概述二.螺纹的分类三. 螺纹术语四.米制普通螺纹（M）五.美制锯齿形螺纹BUTT六.美制统一螺纹UN七.螺纹的检验一.螺纹概述1.螺纹是工业文明的产物。
