使用压力传感器测量负压

详解压力传感器的表压,绝压,负压区别我们生活的地球表有大气压强，所谓绝对压强，就是加上大气压强的气压，而表压就是不考虑大气压的压强。

叫相对压强我们都感觉不到大气压的存在，但在航天飞机里必须增压，不然人体内血由于有压强，就会喷出来。

所以大气压是客观存在的，绝对压强就是考虑了他的存在绝压比表压低一公斤,一般情况表压用的多,设计时有的参数用绝压(例如:汽轮发电机有很多参数是真空).在物理学中,常用绝对压力(P绝);而在工程上则常用表压力(P表),P绝=P表+P大气(指当地的大气压);当P绝低于P大气时,表压为负压,称为负压力或真空度,P绝愈小,则真空度愈高.因此在测量真空时,既可用绝压变送器,也可用差压变送器.绝对压力是以0压力为参考点来考虑，表压是以一个大气压为参考点来考虑，绝对压力=相对压力‐1个大气压(1KG/cm2)。

绝对压力是以0压力为参考点来考虑，表压是以一个大气压为参考点来考虑，绝对压力=相对压力‐1个大气压(1KG/cm2)。

绝对压力是以绝对真空(零压力)为起点，当大于一个大气压的时候表压力为正值，这时绝对压力等于表压力加一个当地大气压;小于大气压的时候表压力为负值(真空)这时绝对压力等于一个大气压减去|表压力|，当真空达到当地的大气压时即为绝对真空。

表压分密封表压和通气表压,密封表压是以一个标准的大气压为零点，通气表压则与当地实时气压为零点...表压其实是相对于大气压的差压值而已.而绝压指的是相对于绝对0压的压力值,两者的值近似相差0.1MPA.三个概念是不一样的:表压,绝压,真空度.在仪表手册上有详细的介绍.绝压用(a)表示，表压用(g)表示;如果一块压力表在空气中，压力显示为0，则为表压;压力显示为1，则为绝压;绝压表贵，因为低于1个大气压，它也能测量;压力的定义：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

绝对压力：以绝对压力零位为基准，高于绝对压力零位的压力。

压力传感器用来测负压或者真空度经常遇到，经常接触负压压力传感器的人会发现一般负压传感器测负压的最大量程是-100kpa或者说是-0.1MPA。

但是有极少数厂家说能测到-300kpa甚至更低，这到底是怎么回事呢？
其实这是两个不同的角度分析的。

学过物理的都知道真空的压力是-100kpa，所以说一般压力传感器测量的最低压力就是-100kpa是根据这个来的，所以市面上的负压传感器基本上都是最低能测-100kap，那-300kpa的传感器是怎么回事呢？
-300kpa其实不是参照大气压力来的，物理上都讲究一个参照物，你可以这样理解，在一个密封的箱子里面充满300kpa的高压气体，里面套放着一个真空的箱子，我们用负压传感器放在外面大箱子里来测量里面小箱子的压力，这样就会显示一个-300kpa，所以说-300kpa的压力就是这样产生的。

它不是参照大气压力的。

理解了这个概念对我们选择负压传感器是很有帮助的，这样我们就不会选错压力传感器，这就是为什么我们经常帮客户选择压力传感器的时候首先会问他的使用环境再问他的量程是多少。

只有这样才不会选错压力传感器。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

GPD3压力传感器使用说明书1、概述1.1产品特点本传感器采用精密压力敏感元件，可实现自动温度补偿，可以避免因温度变化引起的测量误差。

为尽量避免由外围元器件漂移引起的误差，所以采用很少的外围处理电路。

传感器结构简单，功能强大。

可以测量正压、负压、及压差。

1.2用途及适用范围1.2.1用于测量煤矿井下通风巷道压力。

1.2.2瓦斯抽放管道等有甲烷和煤尘爆炸危险环境的压力。

1.3型号含义1.4使用环境条件工作环境应避免淋水。

1.5工作条件1.5.1环境温度：0～40℃ 1.5.2相对湿度：≤98%(25℃时)G P D 3主参数：测量范围0~3.0kPa 主参数：测量范围 产品特征代号：压力差式 产品类别代号：传感器1.5.3大气压力：80～110 kPa2、安全特征2.1本传感器为矿用本质安全型。

2.2防爆标志为：ExibⅠ。

2、结构及工作原理图1 GY3压力传感器外型示意图3、技术特征3.1测量范围：0～3.00kPa3.2供电电源：12～21VDC3.3电流：≤70mA3.4供电距离：1500m(电缆截面为0.43m㎡)3.5输出频率信号：200～1000Hz (负载≤600Ω)4、尺寸及重量4.1仪器外型尺寸(mm)：210×130×554.2重量(kg)：25、安装、调试5.1、本传感器可挂在煤矿井下需要检测压力的地方，使用时垂直悬挂。

5.2、传感器连接电缆，电缆选用四芯型矿用阻燃电缆，传感器三根引出线接法为：5.3、当传感器上有两个取压嘴时，左侧为正压取压嘴，右侧为负压取压嘴，测量负压时，接右侧，测量取压管可选用PU管或橡胶管；当有一个取压嘴时，既可以测量正压，也可以测量负压。

注意：（1）安装取压管时，不得使传感器取压嘴的压力，超过传感器测量最大值的3倍。

（2）当有两个取压嘴时，不得用负压嘴测量正压。

5.4、电缆取压管连接无误后，给传感器送电，10秒后传感器进入稳定测量，显示所测压力的数值。

压力传感器特性研究及其应用•相关推荐压力传感器特性研究及其应用压力传感器通常由压力敏感元件和信号处理单元组成。

按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。

下面是小编整理的压力传感器特性研究及其应用，欢迎大家分享。

压力传感器压力传感器是一种能够感知压力信号，并根据一定的规律将压力信号转换成可用的输出电信号的装置。

在压力测量中，有表压、负压、绝对压力、真空度之分。

工业上使用的压力示值大多是表压，所以绝对压力是表压和大气压之和。

如果测得的压力低于大气压，则称为负压或真空度。

测量压力的传感器在工作原理上分为压阻式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、霍尔式压力计等。

压阻式压力传感器半导体应变片式传感器在实际应用中被称为压阻式压力传感器，压阻式压力传感器在早期利用半导体应变片粘贴在弹性体上制成。

工业上使用的压力指示大多是表压，所以绝对压力是表压和大气压之和。

如果测得的压力低于大气压，则称为负压或真空度。

压阻式压力传感器的主要特点是体积小、重量轻、易于集成、灵敏度和分辨率高，适合于微压力检测。

但由于它是由半导体硅材料制成的，所以对温度很敏感。

没有温度补偿，温度误差会很大。

压阻式压力传感器应用由于压阻式压力传感器具备一系列优点，在航天、航海、医疗设备、石油化工中都得到了广泛应用。

在如今的社会形势下，全球市场对呼吸机、制氧机、血压计等医疗设备的'需求呈爆炸式增长，其中压阻式压力传感器是呼吸机的关键部件。

在家用呼吸机、医用呼吸机和高精度血压计的应用中，压阻式压力传感器供不应求。

压阻式压力传感器产品压阻式压力传感器工艺复杂，制造工艺要求高。

下面列出了两种典型的压阻式压力传感器的技术参数，以便进行客观的比较和说明。

图来自工控论坛压力范围0～10kPa压力范围属于相对较小的压力测量范围。

在实际应用中，选择的范围应略大于所用范围。

工作温度一般工业应用与集成电路系统的要求在－40℃～80℃之间，两款产品达到了－40℃～125℃的工作温度范围，能够满足大多数应用。

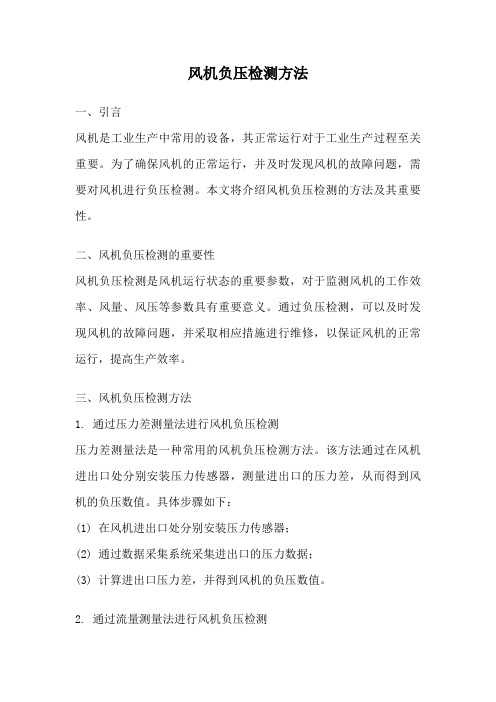

风机负压检测方法一、引言风机是工业生产中常用的设备，其正常运行对于工业生产过程至关重要。

为了确保风机的正常运行，并及时发现风机的故障问题，需要对风机进行负压检测。

本文将介绍风机负压检测的方法及其重要性。

二、风机负压检测的重要性风机负压检测是风机运行状态的重要参数，对于监测风机的工作效率、风量、风压等参数具有重要意义。

通过负压检测，可以及时发现风机的故障问题，并采取相应措施进行维修，以保证风机的正常运行，提高生产效率。

三、风机负压检测方法1. 通过压力差测量法进行风机负压检测压力差测量法是一种常用的风机负压检测方法。

该方法通过在风机进出口处分别安装压力传感器，测量进出口的压力差，从而得到风机的负压数值。

具体步骤如下：(1) 在风机进出口处分别安装压力传感器；(2) 通过数据采集系统采集进出口的压力数据；(3) 计算进出口压力差，并得到风机的负压数值。

2. 通过流量测量法进行风机负压检测流量测量法是另一种常用的风机负压检测方法。

该方法通过测量风机进出口的气体流量，从而得到风机的负压数值。

具体步骤如下：(1) 在风机进出口处分别安装流量计；(2) 通过数据采集系统采集进出口的气体流量数据；(3) 计算进出口气体流量差，并得到风机的负压数值。

3. 通过温差测量法进行风机负压检测温差测量法是一种间接测量风机负压的方法。

该方法通过测量风机进出口的气体温度差，间接计算得到风机的负压数值。

具体步骤如下：(1) 在风机进出口处分别安装温度传感器；(2) 通过数据采集系统采集进出口的气体温度数据；(3) 计算进出口气体温度差，并通过相关的公式计算得到风机的负压数值。

四、风机负压检测的应用风机负压检测广泛应用于工业生产中的风机系统。

通过负压检测，可以实时监测风机的运行状态，及时发现风机的故障问题，并采取相应的维修措施，以保证风机的正常运行。

此外，负压检测还可以用于风机系统的优化调整，以提高风机的工作效率、降低能耗。

五、总结风机负压检测是风机运行状态的重要参数，对于工业生产过程具有重要意义。

负压测试方法负压测试方法听起来是不是有点神秘呢？其实呀，它就像给一个封闭的小世界做个体检，看看这个小世界里面的压力是不是比外面低呢。

那负压测试方法的步骤是啥呢？第一步，得有合适的测试设备呀，就像厨师做菜得有锅一样重要。

这设备要能准确测量压力差，比如说压力传感器之类的。

把这个设备安装到要测试的系统或者空间里，这安装可得小心，就像给宝贝穿衣服一样细致，位置不对或者安装不牢，那测量结果可就全乱套了。

第二步呢，密封好要测试的区域，想象这就像把宝藏藏在一个密封的箱子里，一点缝隙都不能有，不然空气跑进去或者跑出来，这负压测试就成了一场闹剧啦。

第三步就是读取数据啦，看着设备上的数字一点点变化，就像看一场紧张的球赛比分一样激动人心。

在做负压测试的时候，安全性和稳定性可不能忽视。

安全性就像守护城堡的卫士一样重要。

在测试过程中，如果压力差突然变得很大或者很小，超出了预期，那就可能像暴风雨突然来袭一样危险，设备可能会受损，甚至周围的环境也可能受到影响。

稳定性呢，就像是大厦的基石。

如果测试过程中数据跳来跳去，像调皮的小猴子一样不稳定，那这个测试结果肯定是不可靠的。

所以呀，在测试前一定要确保设备的正常运行，就像给汽车做好全面检查再上路一样让人安心。

负压测试方法的应用场景可多啦。

在医院的隔离病房里，负压测试就像是一个无声的卫士。

它确保病房里的空气不会乱跑，病菌就像被关在笼子里的小怪兽一样，只能乖乖待在病房里，不会跑出去危害其他人。

这多棒啊！还有在一些实验室里，处理危险化学品的时候，负压环境就像一个保护罩。

负压测试就是检查这个保护罩有没有漏洞，要是没有这个测试，就像在走钢丝却没有安全网一样危险，让人心里直发毛。

这就是负压测试的优势，它像一个严格的安检员，保障着人们的安全和健康。

咱们来看看一个实际案例吧。

有一个制药厂，在生产一些对环境要求很高的药品。

这个制药厂的生产车间就采用了负压系统，并且定期进行负压测试。

每次测试就像一场大考一样严格。

正负压力测量原理1. 正负压力定义正压力是指作用在物体上的正值力，使得物体朝向力的方向移动；而负压力则指作用在物体上的负值力，使得物体远离力的方向移动。

在测量中，正压力通常用正值表示，而负压力则用负值表示。

2. 压力传感器工作原理压力传感器是一种将压力信号转换为电信号的装置。

其核心部件通常是一个弹性元件，如波纹管、气瓶等，当受到外部压力作用时，弹性元件会发生形变，从而引起其内部参数的变化。

这种变化被转换为电信号，通过电子电路进行处理和放大，最终输出与压力成正比的电压或电流信号。

3. 压力传感器的类型压力传感器有多种类型，包括电阻应变式、电容式、压电式和电感式等。

其中，电阻应变式压力传感器是最常用的一种，其工作原理基于金属导体的应变效应。

当金属导体受到外力作用时，其电阻值会发生变化，通过测量电阻值的变化即可得到压力的大小。

4. 测量电路的作用测量电路的作用是将压力传感器输出的电信号进行处理和放大，以便进行后续的测量和记录。

测量电路通常包括放大器、滤波器、相敏检波器和各种运算放大器等电路模块，能够实现对电信号的放大、滤波、调制和解调等功能。

5. 误差来源分析压力测量的误差主要来源于以下几个方面：温度误差、非线性误差、零位误差和滞后误差等。

其中，温度误差是影响测量精度的重要因素之一。

为了减小温度误差，需要对传感器进行温度补偿和校准。

非线性误差是由于传感器内部结构的不完善和制造工艺的限制而引起的，可以通过选择合适的测量电路和数据处理方法进行补偿。

零位误差和滞后误差则可以通过对传感器的预压处理和使用高精度测量电路来减小。

6. 精度提升方法为了提高压力测量的精度，可以从以下几个方面入手：选择高精度和高稳定性的压力传感器；采用补偿和校准技术减小误差；使用高性能的电子处理设备和算法；加强环境控制和减小环境因素的影响等。

同时，根据实际应用需求选择合适的测量方案和设备也是非常重要的。

7. 应用领域概述压力传感器在各个领域都有广泛的应用，如工业自动化、环境监测、医疗设备、航空航天和军事等领域。

负压传感器简介负压传感器是一种用于测量介质负压的装置。

它可以将介质的负压变化转化为电信号，并输出给控制系统进行监测和控制。

负压传感器在许多领域都有广泛的应用，如医疗设备、工业自动化、环境监测等。

工作原理负压传感器利用压阻效应或膜片效应原理来实现对负压的测量。

其中，压阻效应是指在应力作用下导致电阻值变化的现象，而膜片效应则是指薄膜在力的作用下产生形变的现象。

这些效应都可以通过电路来检测和测量。

负压传感器通常由两个主要部分组成：感应元件和信号处理电路。

感应元件负责将负压转换为物理量，而信号处理电路将物理量转换为电信号，并进行放大和滤波等处理，以得到准确的测量结果。

主要特点1.高精度：负压传感器具有高度精确的测量能力，可以提供准确的负压数值。

2.快速响应：负压传感器在检测到负压变化后可以迅速产生相应的电信号，实现实时监测。

3.稳定可靠：负压传感器采用优质材料和先进工艺制造，具有良好的稳定性和可靠性。

4.广泛应用：负压传感器在医疗设备、工业自动化、环境监测等领域有着广泛的应用，满足不同行业对负压测量的需求。

应用领域医疗设备负压传感器在医疗设备中被广泛应用，如呼吸机、负压治疗设备等。

通过监测和控制负压，可以实现对患者的呼吸和治疗的精确控制，提高医疗效果。

工业自动化在工业自动化领域，负压传感器可用于监测设备的真空状态，以确保设备正常运行。

例如，在半导体制造中，负压传感器可用于检测真空腔体内的负压，以及监测真空泵的工作状态。

环境监测负压传感器也可以用于环境监测，如气压监测和大气压力变化的测量。

这对于气象观测、天气预报和气候研究非常重要。

总结负压传感器是一种重要的测量设备，具有高度精确、快速响应、稳定可靠等特点。

它在医疗设备、工业自动化、环境监测等领域有着广泛的应用。

随着科技的不断发展和进步，负压传感器将会在更多领域发挥其重要作用。
