计算机软硬件的故障诊断方法及维护5篇第1篇示例：计算机软硬件的故障诊断方法及维护随着计算机在我们生活中的普及和应用，我们经常会遇到计算机软硬件出现故障的情况。

这些故障可能会给我们的工作和生活带来不便，因此及时准确地诊断和解决计算机软硬件故障显得尤为重要。

本文将介绍一些常见的计算机软硬件故障诊断方法及维护技巧，帮助大家更好地应对计算机故障。

1.系统崩溃：当计算机系统出现崩溃的情况时，可能是因为软件冲突、病毒感染或硬件故障等原因引起的。

在这种情况下，我们可以尝试重新启动计算机，或者通过安全模式启动系统来解决问题。

如果问题依然存在，可以尝试使用系统恢复功能来修复系统。

2.程序崩溃：当某个程序在运行过程中突然崩溃时，可能是因为程序本身存在bug、所需资源不足或系统配置不当等原因引起的。

我们可以尝试重新启动程序、更新程序版本或卸载重装程序来解决问题。

3.网络故障：当计算机无法连接到网络时，可能是因为网络设置错误、网卡驱动失效或网络设备故障等原因引起的。

我们可以检查网络连接是否正常、重新启动路由器或调整网络配置来解决问题。

1.硬件无响应：当计算机硬件无响应或者出现卡顿情况时，可能是因为硬件故障、驱动程序失效或者系统资源不足等原因引起的。

我们可以尝试重新启动计算机、清理硬件内存或更新硬件驱动来解决问题。

三、计算机软硬件维护技巧1.定期清理硬件：定期清理计算机硬件表面和散热器，保持硬件通风良好，避免灰尘堵塞导致硬件损坏。

2.安装杀毒软件：定期更新杀毒软件库，对计算机进行全面扫描和清理，避免病毒感染导致系统崩溃。

3.及时更新系统和软件：定期更新操作系统和软件版本，修复漏洞和bug，保障计算机系统安全和稳定。

4.备份重要数据：定期备份计算机重要资料和文件，避免意外情况导致数据损失。

计算机软硬件故障诊断方法及维护技巧是我们在使用计算机过程中必须了解和掌握的知识，通过不断学习和实践，我们可以更好地维护计算机硬件和软件，确保计算机长时间稳定运行。

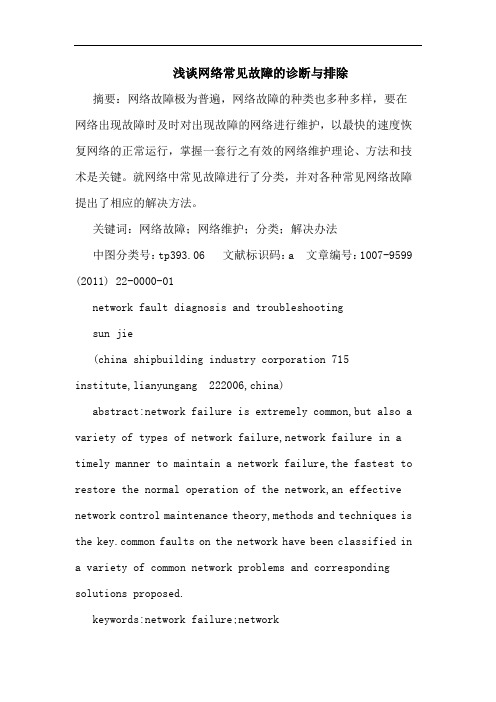

浅谈网络常见故障的诊断与排除摘要：网络故障极为普遍，网络故障的种类也多种多样，要在网络出现故障时及时对出现故障的网络进行维护，以最快的速度恢复网络的正常运行，掌握一套行之有效的网络维护理论、方法和技术是关键。

就网络中常见故障进行了分类，并对各种常见网络故障提出了相应的解决方法。

关键词：网络故障；网络维护；分类；解决办法中图分类号：tp393.06 文献标识码：a 文章编号：1007-9599 (2011) 22-0000-01network fault diagnosis and troubleshootingsun jie(china shipbuilding industry corporation 715institute,lianyungang 222006,china)abstract:network failure is extremely common,but also a variety of types of network failure,network failure in a timely manner to maintain a network failure,the fastest to restore the normal operation of the network,an effective network control maintenance theory,methods and techniques is the mon faults on the network have been classified in a variety of common network problems and corresponding solutions proposed.keywords:network failure;networkmaintenance;classification;solution随着计算机的广泛应用和网络的日趋流行，功能独立的多个计算机系统互连起来，形成日渐庞大的网络系统。

计算机软件故障论文
计算机软件故障的原因可以是多种多样的，包括程序设计错误、硬件故障、网络问题等等。

这些故障可能导致软件的不正常行为或完全无法运行。

在构建计算机软件时，软件工程师需要尽量减少故障的发生。

然而，由于软件逻辑的复杂性、系统环境的多样性以及时间和资源限制，完全消除故障几乎是不可能的。

为了更好地理解计算机软件故障以及如何解决它们，研究人员进行了大量的研究，并提出了各种方法和技术。

其中最常见的方法是故障检测和诊断。

故障检测通常通过监控系统的状态和行为来识别潜在的故障。

一旦故障被检测到，就需要进行故障诊断，找出故障的原因和位置。

诊断技术主要包括故障树分析、故障模式与效应分析等。

通过这些方法，软件工程师可以更准确地定位故障，并采取相应的措施进行修复。

此外，故障预测和容错也是常用的方法。

故障预测的目标是在故障发生前尽早发现并采取相应措施。

容错技术包括备份、冗余和重新启动等，以确保系统在故障发生后能够继续正常运行。

这些技术可以最大程度地减少故障对系统的影响，并提高系统的可用性。

总之，计算机软件故障是计算机系统中不可避免的问题。

研究人员通过各种方法和技术来分析和解决故障，以提高系统的可用性和稳定性。

然而，由于软件环境的复杂性和不可预测性，完全消除故障仍然是一个具有挑战性的任务。

未来，研究人员需要不断努力，寻找新的方法和技术，以更有效地解决计算机软件故障问题。

Windows 10系统故障诊断Windows 10 系统故障诊断是一项关键任务，旨在解决可能影响计算机性能和稳定性的问题。

无论是用户个人电脑还是企业网络，及时发现和解决系统故障都至关重要。

本文将讨论Windows 10系统故障诊断的关键步骤和常见问题，以及一些有用的解决方案。

首先，诊断Windows 10系统故障之前，我们需要了解一些常见问题的迹象和原因。

一些常见的问题包括系统运行缓慢、应用程序崩溃、硬件设备无法正常工作等。

这些问题可能由多种因素引起，如软件冲突、驱动程序错误、恶意软件感染等。

为了解决这些问题，我们可以采取以下步骤：步骤一：检查系统硬件检查计算机硬件是否正常运行。

这包括检查电源是否连接，硬盘是否正常工作，内存是否完好，以及其他外部设备是否与计算机连接良好。

如果出现硬件故障，我们需要更换或修复故障的硬件设备。

步骤二：运行系统性能诊断工具Windows 10提供了一些内置的系统性能诊断工具，可以帮助我们检测系统的性能问题。

例如，我们可以运行Windows自带的“性能监视器”，它可以显示系统的CPU、内存、磁盘和网络利用率。

我们还可以使用“任务管理器”来查看正在运行的进程和应用程序，以确定是否有异常活动。

步骤三：检查软件冲突软件冲突是系统故障的常见原因之一。

当我们遇到问题时，可以尝试禁用最近安装的应用程序或更新，以查看是否解决了问题。

我们还可以在安全模式下启动计算机，以排除其他非必要的应用程序和服务对系统的影响。

步骤四：升级驱动程序和系统补丁驱动程序和系统补丁的更新可以改善系统的稳定性和性能。

我们需要确保我们的计算机上安装了最新的驱动程序和系统补丁。

可以通过访问硬件制造商的网站或Windows Update来获取最新的驱动程序和系统补丁。

步骤五：执行杀毒扫描有时，系统故障可能是由恶意软件感染引起的。

因此，运行杀毒软件进行全面扫描是解决系统故障的一种重要方法。

确保我们的杀毒软件是最新的，并定期进行扫描，以避免恶意软件感染。

目录摘要 (III)ABSTRACT (IV)第1章绪论 (1)1.1电机常见故障和诊断方法 (1)1.1.1 电机常见故障 (1)1.1.2电机诊断方法 (2)1.2PLC的应用以及选题的意义 (3)1.2.1.PLC控制系统故障诊断技术的基本原理 (4)1.2.2.PLC控制系统的故障类型 (4)1.2.3.PLC控制系统的故障诊断方法 (4)1.3系统的设计概要 (6)第2章 PLC结构工作原理和应用 (7)2.1PLC的发展历程 (7)2.2PLC控制系统的发展前景 (8)2.3可编程序控制器PLC的分类 (9)2.4CPU的构成 (10)2.4.1 I/O模块 (11)2.4.2 电源模块.. (12)2.5 PLC的选型方法 (12)2.5.1 输入输出（I/O）点数的估算 (15)2.5.2 存储器容量的估算 (15)2.6 机型的选择 (15)2.7STEP7编程软件介绍 (21)2.7STEP7概述 (21)2.7.1 STEP7-Mirco/WIN的安装 (22)2.7.2 STEP7-Mirco/WIN窗口组件 (23)2.8PLC编程语言的基本指令系统和编程方法 (26)第3章电机故障诊断系统设计 (28)3.1电机故障诊断系统设计原理 (28)3.2电机故障等级分类 . (29)3.3PLC的I/O地址分配 (29)3.4速度检测并整定 (31)3.4.1 设计的基本思路 (31)3.4.2 PLC内部计数器的选择 (32)3.4.3 计数器和定时器设定值的选取 (32)3.4.4 硬件电路 (33)第4章整体硬件电路与元器件选择 (34)4.1整体电路 (34)4.2PLC的CPU供电方式接线电路 (35)4.3PLC的继电器输出电路 (36)4.4电动机的选择及其工作情况 (37)4.5欠电压继电器的选择 (37)4.6过电流继电器的选择 (38)4.7低压断路器的选择 (40)第5章系统程序设计 (41)第6章设计体会与总结 (46)6.1设计总结 (46)6.2毕业设计体会 (46)参考文献 (48)致谢 (49)基于PLC的电机故障诊断系统设计摘要本文介绍了国内电机故障诊断系统设计方法，以及存在问题，同时介绍了可编程控制器的工作原理，选型依据。

网络控制系统的故障检测与诊断摘要：利用通讯网络实现在地域上分布的控制器、执行器及现场传感器之间的信息相互交换，以实现实时反馈的控制系统被称为网络控制系统。

本文中，基于数据包丢失的情况，首先对系统进行建模，将故障观测器构建成随机时延切换系统模型。

当系统发生故障时，观测器残差会迅速发生跳变，以此达到检测故障的目的。

在本文最后，通过仿真验证了该方法的有效性。

关键字：数据包丢失；网络控制系统；故障检测；观测器；残差中图分类号：tp399文献标识码：a文章编号：1007-9599 (2011) 24-0000-03fault detection and diagnosis of networked control system zhuo min(zhenjiang electrical and mechanical branch of jiangsu union technical institute,zhenjiang212016,china) abstract:a great deal of attention has been focused on a class of networked control systems (ncs) wherein the control loops are closed through communication networks.this family of systems is an integration of plants,sensors,controllers,actuators and communication networks of certain local field.in this paper,based on the condition of data packet dropout,firstly,a modeling approach of the systemis presented,and the fault observer is modeled as a stochastic switching discrete-time linear system with delay.when a fault occurs,the observer residual can change rapidly and detect the occurrence of the fault.finally,an illustrative example shows the effectiveness of the proposed method.keywords:data packet dropout;networked control system (ncs);fault detection;observer;residual与传统的点对点控制系统相比，网络控制系统具有可实现资源共享、远程控制，具有较高的诊断能力和交互性好、增加系统柔性和可靠性、安装维护方便、减少系统的布线等优点。

计算机软硬件的故障诊断方法及维护9篇第1篇示例：计算机软硬件的故障诊断方法及维护计算机已经成为我们生活和工作中不可或缺的重要工具，但是在长时间的使用中，难免会出现软硬件的故障问题。

解决这些问题需要针对性强的故障诊断方法和及时有效的维护措施。

本文将针对计算机软硬件的故障进行详细介绍，同时提供相关的诊断和维护方法，希望对大家有所帮助。

1.检查硬件连接第一步，在遇到计算机硬件故障时，我们需要首先检查硬件连接是否牢固。

有时候可能是插头插座不牢固，或者接口松动导致硬件无法正常工作。

检查连接过程中，可以尝试重新插拔连接线，确保连接紧密稳定。

2.查看硬件状态第二步，可以通过查看硬件设备的LED指示灯以及风扇等状态来初步判断硬件的工作状态。

如果显卡的风扇没有正常转动，可能代表显卡故障。

如果硬盘有异常的噪音或者指示灯异常闪烁，也可能意味着硬盘存在问题。

3.使用诊断工具第三步，为了更直观的了解硬件的工作状态，可以使用专门的硬件诊断工具进行全面检测。

这些诊断工具能够帮助我们找出硬件中的故障点，比如MemTest86+用于检测内存，CrystalDiskInfo用于检测硬盘等。

4.替换故障硬件最后一步，如果确定了硬件故障点，就需要进行相应的维修或更换工作。

如果内存条损坏，就需要更换新的内存；如果CPU过热，就需要重新安装散热器或更换散热器。

1.查看系统日志在遇到软件故障时，我们可以通过查看系统日志来了解故障发生的原因。

系统日志记录了计算机各个软硬件的运行状态，通过日志中的错误信息可以找到出错的原因。

2.重启电脑第二步，有时候软件出现故障可能只是暂时性的问题，重启电脑就可以解决。

因为重启能够清空内存并重新加载系统，有可能会恢复软件正常的运行状态。

3.卸载并重装软件第三步，如果软件频繁出现故障，可以尝试将软件卸载并重新安装。

有可能是软件文件损坏或者注册表错误导致软件无法正常运行。

4.更新驱动程序和系统最后一步，要保持系统和软件的最新版本。

基于PLC的电机故障诊断系统设计毕业论文毕业设计论文题目基于PLC的电机故障诊断系统设计院系机电工程系专业机电一体化姓名 3学号 3指导教师 3任务与要求任务1明确控制要求确定控制方案2选择PLC类型3输入输出设备选择及输入输出点分配4设计调试5电机故障诊断控制系统的实现要求1介绍所使用PLC及控制系统涉及其它设备的基本情况2分析所设计控制系统的控制对象的工艺流程3确定IO表4设计硬件构成及接线5设计PLC控制程序6依照上述要求撰写毕业论文毕业设计论文进度计划表摘要本文介绍了国内电机故障诊断系统设计以及存在的问题同时介绍了可编程控制器的工作原理选型依据设计了一种基于PLC电机故障诊断系统并且详细介绍了所选用的西门子S7-200PLC以及同类型的S7-300S7-400PLC根据设计要求对PLC的输入输出IO进行了分配并且编写系统运行的梯形图准备开机时按下开机按钮后首先检测断路器状态如果断路器初始状态为闭合电机无法启动并且声光报警如果断路器初始状态为断开断路器合闸电机开始启动在启动过程中若发生一级故障PLC进行相应的保护动作启动完成后电机开关指示灯亮电机正常运行运行过程中PLC依次循环检测电机是否发生相间短路断相低电压单相接地过负荷过电流等故障若有发生PLC进行相应保护动作关机时PLC接到关机命令后断路器跳闸电机开关指示灯灭故障声光报警后按报警复位按钮复位本设计的选题就是基于PLC的电机故障诊断系统设计关键词故障诊断 PLC 电机AbstractThis paper introduces the domestic electrical fault diagnosis system design as well as existing problems and introduces programmable controller at the same time the working principle and selection basis．A PLC-based design of the electrical fault diagnosis system design and detail on the choice of Siemens S7-200 PLC and the same type of S7-300S7-400 PLC and according to the design requirements of the input and output of the PLC IO for distribution and preparation of the ladder diagram system operation．Prepared to boot press the button after boot the circuit breaker status is detected first．If the circuit breaker initial state is closed electrical doesnt start and sound and light alarm．If the circuit breaker initial state is disconnected the circuit breaker close and the electrical start．Start in the process if a failure occurred the protection PLC correspond action．Start after the completion of motor onoff indicator light on the electrical normal operate．Running process PLC followed by motorcycle test whether there has been a phase short circuitbreaking phaselow-voltage single-phase -to -ground overload over-current fault and so on．If occurred PLC protection act accordingly shut down．PLC received shutdown orders tripping circuit breakersmotor on off indicator light eliminate． Fault sound and light alarm at the alarm reset button reset．This choice is based on the design of the motor PLC fault diagnosis system design．KEY WORDFault DiagnosisPLC Motor目录第一章绪论 1第二章 PLC原理介绍及设备总体结构介绍 2 第一节 PLC发展历程 2第二节 PLC的分类3第三节 PLC的工作原理 4第四节 PLC的组成5第三章可编程控制器系统设计8第一节可编程控制器系统设计原则8第二节可编程控制器系统设计步骤8第三节可编程控制器控制系统的硬件设计 9 第四节 PLC的选取及介绍11第五节 S7-200系列PLC的硬件配置14第四章电机故障诊断系统设计18第一节电机的故障18第二节电机的保护19第三节故障诊断系统设计 21第五章系统电源设计33结论35致谢36参考文献37附录38第一章绪论可编程控制器在发展初期由于价格较高使它的应用受到了限制近年来PLC 应用范围迅速扩大主要原因是一方面由于微处理器芯片及相关元件的价格大大下降使得PLC的成本下降另一方面随着PLC的功能大幅度提高它能解决许多复杂的计算和通信问题使得PLC的应用范围日益扩大目前PLC已广泛应用于钢铁石油化工电力建材机械制造汽车轻纺交通运输环保以及文化娱乐等行业PLC作为一种成熟稳定可靠的控制器目前已经在工业控制中得到了越来越广泛的应用PLC系统的设计直接影响着工业控制系统的安全可靠运行一个完善的PLC系统除了能够正常运行满足工业控制的要求还必须能在系统出现故障时及时进行故障诊断和故障处理故障自诊断功能是工业控制系统的智能化的一个重要标志对于工业控制具有较高的意义和实用价值PLC是现在应用较多的一种控制装置利用PLC丰富的内部资源及强大的功能指令编制故障检测报警程序提高工作可靠性及其系统的灵活性第二章 PLC原理介绍及设备总体结构介绍第一节 PLC发展历程随着工业自动化程度的不断提高使用继电器构成工业控制系统的缺陷不断地暴露出来首先是复杂的系统使用成百上千各种各样的继电器成千上万根导线只要一个电器一根导线出现故障系统就不能正常工作这就大大降低了这种接线逻辑系统的可靠性且系统维修及改造很不容易到了20世纪60年代末人们设想能否把计算机的通用灵活功能完善与继电-接触器控制系统的简单易懂使用方便生产成本低等特点结合起来生产出一种面向生产过程顺序控制可利用简单语言编程能让完全不熟悉计算机的人也能方便使用的控制器这一设想最早由美国最大的汽车制造商通用汽车公司于1968年提出根据以上要求美国数字设备公司在1969年首先研制出了全世界第一台可编程序逻辑控制器并简称为可编程控制器1971年日本从美国引进这项技术开始生产可编程控制器1973年西德法国等西欧国家也开始研制生产可编程控制器1974年我国开始研制可编程控制器并在1977年应用于工业生产从第一台PLC诞生至今大致经历了如下四次更新换代第一代PLC多数用1位机开发采用磁芯存储器存储仅具有逻辑控制定时计数等功能第二代PLC使用了8位微处理器及半导体存储器其产品逐步系列化功能也有所增强已能实现数字运算传送比较等功能第三代PLC采用了高性能微处理器及位片式中央处理单元工作速度大幅度提高同时促使其向多功能和联网方向发展并具有较强的自诊断能力第四代PLC不仅全面使用16位32位微处理器作为CPU内存容量也更大可以直接用于一些规模较大的复杂控制系统而且编程语言除了可使用传统的梯形图流程图等还可以使用高级语言外设也更加多样化许多软件厂商正在考虑如何利用企业已经成型的控制系统及新建的厂级网络开发控制系统软件帮助企业实现工厂自动化信息化为企业提供控制系统与管理网络的集成目前PLC的功能增强结构优化IO模块趋向分散化智能化编程工具和编程语言更具标准化和高级化PLC的联网通信能力增强向高速度多层次大信息量高可靠性及开放式的通信发展第二节 PLC的分类一按结构形式分类按照结构形式的不同可分为整体式PLC和模块式PLC两种1．整体式PLC 整体式可编程控制器又称为单元式或箱体式它将中央处理单元存储器单元输入输出单元输入输出扩展接口单元和电源单元等集中安装在一个机箱内这种整体式结构的可编程控制器结构紧凑体积小价格低一般小型PLC 如单体设备的开关量自动控制和机电一体化产品都采用这种结构小型PLC的主要型号有三菱F1F2FX2FX0N等系列OMRON C系列P型袖珍机西门子S7系列等2．模块式PLC 模块结构形式将PLC各部分分成若干个单独的模块如CPU模块IO模块电源模块和各种其他功能模块然后组装在机架或母板上在机架或母板的底板上有若干个模块插座和连接这些插座的内部系统总线一些产品的机架或母板上还安装了与输入输出扩展机连接的接口插座这种模块式结构的可编程控制器配置灵活装配方便便于扩展和维修一般大中型PLC都采用这种结构适用于复杂过程控制系统的应用场合常见的有三菱公司的A1NA3N系列立石公司C系列C500C2000H和通用电气公司的90TM-7090TM-30等二按功能点数分类按功能输入输出点数和存储器容量不同可分为小型中型和大型PLC三类1小型PLC 小型PLC又称为低档PLC这类PLC的规模较小它的输入输出点数一般从20点到128点用户存储容量小于2KB具有逻辑运算定时计数移位及自诊断监控等功能有些还有少量的模拟量IO算术运算数据传送远程IO和通信等功能可用于开关量控制定时计数控制顺序控制及少量模拟量控制等场合通常用来代替继电器-接触器控制在单机或小规模生产过程中使用常见的小型PLC产品有三菱公司的F1FX0系列欧姆龙SP20系列和西门子公司的S5-100US7-200等2中型PLC 中型PLC的IO点数通常在128点至512点之间用户程序存储器的容量为2～8KB除具有小型机的功能外还具有较强的模拟量IO数字运算过程参数调节数据传送与比较数值转换中断控制远程IO及通信联网功能中型PLC适用于既有开关量又有模拟量的复杂控制系统如大型注塑机控制配料和称重等中小型连续生产过程控制常见的机型有三菱公司的A1S系列立石公司的C200HC500西门子公司的S5-115U等3大型PLC 大型PLC又称为高档PLCIO点数在512点以上其中IO点数大于8192点的又称为超大型PLC用户存储器容量在8KB以上除具有中型机的功能外还具有较强的数据处理模拟调节特殊功能函数运算监视记录打印以及强大的通信联网中断控制智能控制和远程控制等功能由于大型PLC具有比中小型PLC更强大的功能因此一般用于大规模过程控制分布式控制系统和工厂自动化网络等场合常见的如三菱公司的A3MA3N立石公司的C2000HAB公司的PLC-5以及西门子公司的S5-135US5-155US7-400等第三节 PLC的工作原理小型PLC的工作过程有两个显著特点周期性顺序扫描集中批处理周期性顺序扫描是可编程控制器特有的工作方式PLC在运行过程中总是处在不断循环的顺序扫描过程中由于可编程控制器的IO点数较多采用集中批处理的方法可以简化操作过程便于控制提高系统可靠性因此可编程控制器的另一个主要特点就是对输入采样执行用户程序输出刷新实施集中批处理一公共处理扫描阶段公共处理包括PLC自检执行来自外设命令对看门狗定时器清零等二输入采样扫描阶段这是第一个集中批处理过程在这个阶段中PLC按顺序逐个采集所有输入端子上的信号不论输入端子上是否接线CPU顺序读取全部输入端将所有采集到的一批输入信号写到输入映像寄存器中在当前的扫描周期内用户程序依据的输入信号状态均从输入映像寄存器中去取而不管此时外部输入信号的状态是否变化如果此时外部输入信号的状态发生了变化也只能在下一个扫描周期的输入采样扫描阶段去读取三执行用户程序扫描阶段这是第二个集中批处理过程在执行用户程序阶段CPU对用户程序按顺序进行扫描每扫描到一条指令所需的输入信息状态均从输入映像寄存器中读取而不是直接使用现场的立即输入信号对其他信息则是从PLC的元件映像寄存器中读取在执行用户程序中每一次运算的中间结果都立即写入元件映像寄存器中这样该状态马上就可以被后面将要扫描到的指令所利用对输出继电器的扫描结果也不是马上去驱动外部负载而是将其结果写入元件映像寄存器中的输出映像寄存器中待输出刷新阶段集中批处理所以执行用户程序阶段也是集中批处理过程四输出刷新扫描阶段这是第三个集中批处理过程当CPU对全部用户程序扫描结束后将元件映像寄存器中各输出继电器的状态同时送到输出锁存器中再由输出锁存器经输出端子去驱动各输出继电器所带的负载在输出刷新阶段结束后CPU进入下一个扫描周期第四节 PLC的组成一中央处理单元CPUPLC常用的CPU有通用微处理器单片机和位片式微处理器通用微处理器常用的是8位机和16位机如80808086M68008028680386等单片机常用的有803180518096等位片式微处理器常用的有AMD2901AMD2903等小型PLC大多采用8位微处理器或单片机中型PLC大多采用16位微处理器或单片机大型PLC大多采用高速位片式处理器PLC的档次越高所用的CPU的位数越多运算速度越快功能越强二存储器存储器主要用来存放系统程序用户程序和数据根据存储器在系统中的作用可将其分为系统程序存储器和用户存储器系统程序存储器用来存放制造商为用户提供的监控程序模块化应用功能子程序命令解释程序故障诊断程序及其他管理程序用户存储器是专门提供给用户存放程序和数据的所以用户存储器通常又分为用户程序存储器和用户数据存储器两个部分用户存储器有RAMEPROMEEPROM三种类型用户程序存储器用来存放用户编写的应用程序数据存储器用来存放控制过程中不断改变的信息如输入输出信号各种工作状态计数值定时值运算的中间结果等三输入输出模块及特殊功能模块1输入模块用来接收和采集输入信号输入信号有两类一类是由按钮开关行程开关数字拨码开关接近开关光电开关压力继电器等提供的开关量输入信号另一类是从电位器热电测速电机各种变送器送来的连续变化的模拟量输入信号输入模块还需要将这些不同的电平信号转换成CPU能够接收和处理的数字信号2输出模块的作用是接收中央处理器处理过的数字信号并把它转换成现场执行部件能接收的信号用来控制接触器电磁阀调节阀调速装置等控制的另一类负载是指示灯数字显示器和报警装置等3特殊功能模块随着可编程控制器在工业控制中的广泛应用和发展为了增强可编程控制器的功能扩大其应用范围生产厂家开发了许多供用户选用的特殊功能模块1 模拟量输入输出模块模拟量的输入在过程中应用很广泛如温度压力流量位移等工业检测都是对应电压电流大小的模拟量模拟量经传感器或变送器转换为标准信号输入模块用AD转换器将它们转换成数字量送给CPU进行处理因此模拟量输入模块又叫AD转换输入模块模拟量的输出模块是将CPU处理后的二进制数字信号转换为模拟电压或电流再去控制执行机构因此模拟量输出模块又叫DA 转换输出模块2 高速计数模块高速计数模块是工业控制中常用的智能模块之一它可以把过程控制变量如位置信号速度值流量值累计等送入可编程控制器这些参量的变化速度很快脉冲宽度小于可编程控制器扫描周期按正常扫描输入输出信号来处理会丢失部分参量因此使用脱离可编程控制器独立计数的高速计数器对这些参量进行计数高速计数模块可对几十kHz甚至上MHz的脉冲计数当计数器的当前值等于或大于预置值时输出被驱动3 PID过程控制模块比例积分微分控制模块是实现对连续变化的模拟量闭环控制的智能模块可将PID模块看作一个过程调节器在PID模块上有输入输出接口和进行闭环控制运算的CPU模块一般可以控制多个闭环4 通信模块可编程控制器的通信模块相当于局域网中的网络接口通过通信模块数据总线和可编程控制器的主机连接用硬件和软件一起来实现通信协议可编程控制器的通信模块一般配有几种接口可以通过通信模块上的选择开关进行接口选择实现与别的可编程控制器智能控制设备或计算机之间的通信四电源PLC配有开关式稳压电源模块用来将外部供电电源转换成使PLC内部的CPU 存储器和IO接口等电路工作所需的直流电源PLC的电源部件有很好的稳压措施因此对外部电源的稳定性要求不高小型PLC的电源往往和CPU单元合为一体大中型PLC都有专用电源模块五外部设备接口外部设备接口是可编程控制器主机实现人－机对话机－机对话的通道通过它可编程控制器可以和编程器彩色图形显示器打印机IO扩展单元等相连也可以与其他可编程控制器或上位计算机连接外部设备接口一般是RS-232C或RS-422A 或RS-485串行通信接口该接口的功能是串行并行数据的转换通信格式的识别数据传输的出错校验信号电平的转换等六输入输出扩展单元输入输出扩展单元是可编程控制器输入输出单元的扩展部件当用户所需的输入输出点数或类型超出主机输入输出单元所允许的点数或类型时可以通过加接输入输出扩展单元来解决输入输出扩展单元与主机的输入输出扩展接口相连方式有两种类型简单型和智能型第三章可编程控制器系统设计第一节可编程控制器系统设计原则可编程控制器虽然是以微机技术为核心的一种控制装置但其工作方式与微机控制系统有很大的不同其主要区别是可编程控制器采用的是扫描工作方式和软继电器元件可编程控制器系统设计包括硬件设计与软件设计两个方面设计时可采用硬件与软件并行开发的方法这样可以加快整个系统的开发速度系统设计的主要内容及原则如下一硬件设计可编程控制系统硬件设计的内容主要包括PLC的选型输入输出设备选择控制柜的设计及各种图形的绘制等系统硬件设计应遵循的原则有如下几方面1充分发挥PLC的控制功能最大限度地满足控制系统的要求2力求控制系统经济实用操作方便3保证控制系统安全可靠4控制系统要具有可扩展性二软件设计可编程控制器系统软件设计的任务就是编写出能满足生产控制要求的PLC 用户应用程序即绘制出梯形图编制出指令语句表软件设计应遵循的原则有如下两方面1逻辑关系简明易读易改2少占内存空间减少扫描时间第二节可编程控制器系统设计步骤可编程控制器系统设计的一般方法和步骤的流程图如图31所示图31 PLC系统设计流程图第三节可编程控制器控制系统的硬件设计PLC的选择主要应从PLC的机型容量IO模块电源模块特殊功能模块通信联网能力等方面加以综合考虑一PLC机型的选择PLC机型选择的基本原则应是在功能满足要求的前提下保证可靠维护使用方便力争具有最佳的性能价格比具体选择时应主要考虑以下几个方面1结构合理机型统一PLC主要有整体式模块式叠装式几种结构形式整体式PLC的每一个IO点的平均价格比模块式的便宜且体积相对较小因此在控制规模不大工艺过程固定环境条件较好的场合应优先考虑采用整体式PLC但模块式PLC在功能扩展方面优于整体式模块式PLC的选择余地都比整体式PLC大维修更换模块判断故障方面较方便因此一般用于控制功能较复杂的控制系统2功能与任务相适应对于只有开关量控制的场合当对控制速度要求不高时可选用一般的低档小型机具有逻辑运算定时计数等基本功能能满足相应的控制要求对于控制比较复杂控制要求较高的大中型控制系统例如要求实现闭环控制PID调节通信联网等功能时可视控制规模及复杂程度选用扫描速度快控制功能强联网通信能力强的中高档PLC3响应速度要求如果设备的实时性要求高或者某些功能或信号有特殊的速度要求时则应考虑PLC的响应速度或响应时间可选用扫描速度高的PLC或选用具有快速响应模块如高速计数模块和中断响应处理功能的PLC等二PLC容量的选择PLC的容量包括两个方面一是IO点数二是用户存储器容量1IO点数的选择首先根据被控对象的IO设备对所需的IO点数进行统计开关量输入点数与开关量输出点数之比可按32估算通常IO点数是根据统计的点数数据再加上10％～15％的裕量来确定以防系统方案的修改或功能的扩展2存储器容量的估算用户程序所需的存储容量大小不仅与PLC系统的IO点数运算处理量程序结构控制要求等因素有关而且还与功能实现的方法程序编写水平有关通常采用经验估算方法来估算经验估算方法是根据每个功能器件类型和IO点数统计所需程序容量的估算公式是存储容量字节开关量IO点数×10模拟量IO通道数×100三输入输出模块的选择输入模块的主要任务是将输入信号转换为合适的电平信号根据输入信号的类型不同输入模块分为直流5122448V等和交流115220V等形式一般情况下信号传输距离在10m以内的可选择直流5V的输入模块信号传输距离在10～30m可选用直流12V或24V的输入模块48V以上的适用于信号传输距离更远的情况输出模块的任务是将PLC内部信号转换为外部的控制信号输出模块的输出方式有继电器输出晶体管输出晶闸管输出三种可根据实际需要选取对开关频繁功率因数低的电感性负载可选用晶闸管输出方式其缺点是价格高过载能力差继电器输出方式适用于电压范围宽导通压降小的负载且价格便宜带载能力强其缺点是寿命短响应速度慢晶体管输出方式比较适合开关频繁功率因数低导通压降小的负载四电源模块的选择电源模块的选择仅对于模块式结构的PLC而言对于整体式PLC不存在电源的选择电源模块的选择主要考虑电源输出额定电流和电源输入电压电源模块的输出额定电流必须大于CPU模块IO模块和其他特殊模块等消耗电流的总和同时还考虑今后IO模块的扩展等因素电源输入电压一般根据现场的实际需要而定五模拟量IO模块及特殊功能模块的选择PLC的模拟量IO模块的主要功能是数据转换模拟量输出模块是将PLC内部的数字量转换为模拟量信号输出至变频器阀门等装置典型模拟量IO模块的量程为-10～10V0～10V1～5V电压型及0～20mA4～20mA电流型等第四节 PLC的选取及介绍德国西门子公司生产的可编程控制器在我国的应用也相当广泛在冶金化工印刷生产线等领域都有应用西门子S7系列PLC体积小速度快标准化功能更强可靠性更高S7系列PLC 产品可分为微型PLC如S7-200小规模性能要求的PLC如S7-300和中高性能要求的PLC如S7-400等一SIMATIC S7-200 PLCS7-200PLC是超小型化的PLC它具有极高的可靠性丰富的指令集易于掌握便捷的操作丰富的内置集成功能实时特性强劲的通信能力丰富的扩展模块适用于各种场合中的检测监测及自动化控制的需要S7-200PLC的强大功能使其无论单。

计算机硬件故障与排除王静娴（1042803109）摘要:在使用计算机的过程中，难免会出现一些硬件故障，造成计算机无法正常运行。

本文对硬件故障进行分类, 提出了硬件故障排除的基本原则，解决硬件故障的常用工具以及排除硬件故障的一般方法。

关键字：计算机硬件故障；分类；故障排除；基本原则；常用工具；解决方法１硬件故障分类硬件故障是电脑故障的一个重要组成部分，这种故障的发生的通常会导致系统硬件的某一功能失效或整体功能失效。

在排除故障之前，首先要分清故障类型，然后再采取相应措施。

1.1 按故障发生的部件分类根据故障发生的部件可将硬件故障分为：1）主板故障，造成主板故障的因素有很多，主要有环境因素、元器件质量因素、人为因素等；2）CPU故障，根据ＣＰＵ故障产生的原因，ＣＰＵ故障分为散热故障、超频故障、接触不良故障和设备故障等；3）内存故障，内存故障主要有：由于接触不良引起的故障，由于主板与内存不兼容引起的故障，使用多种不同芯片内存条引起的故障，“打磨”内存导致计算机无法开机的故障等；4）电源故障，电源是计算机运行的动力，当遇到ＣＰＵ、内存、硬盘等部件出现故障时，都应该检查一下电源是否正常。

由于电源出现问题而引起的故障有：计算机无法开机，接通电源后就自动开机，主机经常莫名其妙地重新启动，硬盘电路、显示器等设备烧毁，光驱读盘性能不好等。

5）硬盘故障，主要有：硬盘容量与标称值明显不符，系统不认硬盘，硬盘无法读写或不能辨认，硬盘出现坏道等。

1.2按故障产生的原因分类根据故障产生的原因又可将硬件故障分为：1）硬件质量故障：指由硬件自身的质量问题或某一个元件损坏或不稳定所引起的故障。

如主板元件损坏引起的死机故障，内存质量引起的启动黑屏等。

2）硬件设置故障：指由对硬件的错误设置，即设置参数超出极限所引起的故障。

如CPU 超频引起的系统不稳定，内存参数设置错误引起的死机故障等。

3）硬件冲突故障：硬件与硬件之间发生冲突或不兼容所引起的故障。
