简述储油罐罐顶结构及防雷安全措施原理(标准版)

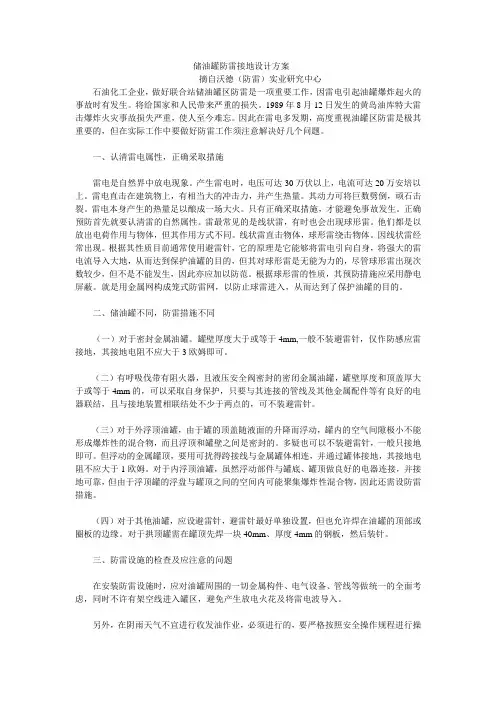

储油罐防雷接地设计方案-----------摘自沃德（防雷）实业研究中心石油化工企业，做好联合站储油罐区防雷是一项重要工作，因雷电引起油罐爆炸起火的事故时有发生。

将给国家和人民带来严重的损失。

1989年8月12日发生的黄岛油库特大雷击爆炸火灾事故损失严重，使人至今难忘。

因此在雷电多发期，高度重视油罐区防雷是极其重要的，但在实际工作中要做好防雷工作须注意解决好几个问题。

一、认清雷电属性，正确采取措施雷电是自然界中放电现象。

产生雷电时，电压可达30万伏以上，电流可达20万安培以上。

雷电直击在建筑物上，有相当大的冲击力，并产生热量。

其动力可将巨数劈倒，顽石击裂。

雷电本身产生的热量足以酿成一场大火。

只有正确采取措施，才能避免事故发生。

正确预防首先就要认清雷的自然属性。

雷最常见的是线状雷，有时也会出现球形雷。

他们都是以放出电荷作用与物体，但其作用方式不同。

线状雷直击物体，球形雷绕击物体。

因线状雷经常出现。

根据其性质目前通常使用避雷针，它的原理是它能够将雷电引向自身，将强大的雷电流导入大地，从而达到保护油罐的目的，但其对球形雷是无能为力的，尽管球形雷出现次数较少，但不是不能发生，因此亦应加以防范。

根据球形雷的性质，其预防措施应采用静电屏蔽。

就是用金属网构成笼式防雷网，以防止球雷进入，从而达到了保护油罐的目的。

二、储油罐不同，防雷措施不同（一）对于密封金属油罐。

罐壁厚度大于或等于4mm,一般不装避雷针，仅作防感应雷接地，其接地电阻不应大于3欧姆即可。

（二）有呼吸伐带有阻火器，且液压安全阀密封的密闭金属油罐，罐壁厚度和顶盖厚大于或等于4mm的，可以采取自身保护，只要与其连接的管线及其他金属配件等有良好的电器联结，且与接地装置相联结处不少于两点的，可不装避雷针。

（三）对于外浮顶油罐，由于罐的顶盖随液面的升降而浮动，罐内的空气间隙极小不能形成爆炸性的混合物，而且浮顶和罐壁之间是密封的。

多疑也可以不装避雷针，一般只接地即可。

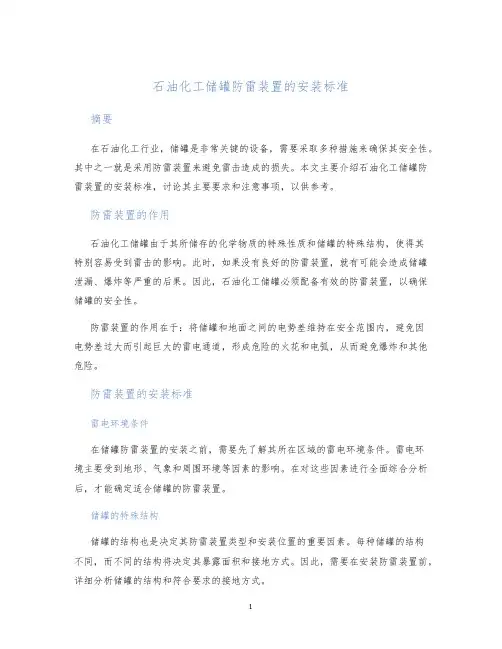

石油化工储罐防雷装置的安装标准摘要在石油化工行业，储罐是非常关键的设备，需要采取多种措施来确保其安全性。

其中之一就是采用防雷装置来避免雷击造成的损失。

本文主要介绍石油化工储罐防雷装置的安装标准，讨论其主要要求和注意事项，以供参考。

防雷装置的作用石油化工储罐由于其所储存的化学物质的特殊性质和储罐的特殊结构，使得其特别容易受到雷击的影响。

此时，如果没有良好的防雷装置，就有可能会造成储罐泄漏、爆炸等严重的后果。

因此，石油化工储罐必须配备有效的防雷装置，以确保储罐的安全性。

防雷装置的作用在于：将储罐和地面之间的电势差维持在安全范围内，避免因电势差过大而引起巨大的雷电通道，形成危险的火花和电弧，从而避免爆炸和其他危险。

防雷装置的安装标准雷电环境条件在储罐防雷装置的安装之前，需要先了解其所在区域的雷电环境条件。

雷电环境主要受到地形、气象和周围环境等因素的影响。

在对这些因素进行全面综合分析后，才能确定适合储罐的防雷装置。

储罐的特殊结构储罐的结构也是决定其防雷装置类型和安装位置的重要因素。

每种储罐的结构不同，而不同的结构将决定其暴露面积和接地方式。

因此，需要在安装防雷装置前，详细分析储罐的结构和符合要求的接地方式。

防雷接地系统防雷接地系统是防雷装置的重要组成部分。

良好的接地系统能够将储罐的电势维持在安全范围内，从而防止危险的雷电通道产生。

在安装储罐防雷装置时，需要按照国家标准和行业标准要求，建立良好的防雷接地系统。

防雷装置的选择和配置储罐防雷装置的选择和配置也是影响其安装效果的重要因素。

根据储罐的规模、形状、高度以及其所处的地区的雷电环境条件等因素选择合适的防雷装置。

在配置防雷装置时，需要考虑到储罐的所有可能的电路接口和设备，确保电路通畅且防雷效果优良。

防雷装置的维护在建立了防雷装置之后，需要定期对其进行维护和检查，以保证其功能正常。

在此期间，需要不断对其电路进行测试和检查，在发现任何故障或问题时及时进行维修和更换。

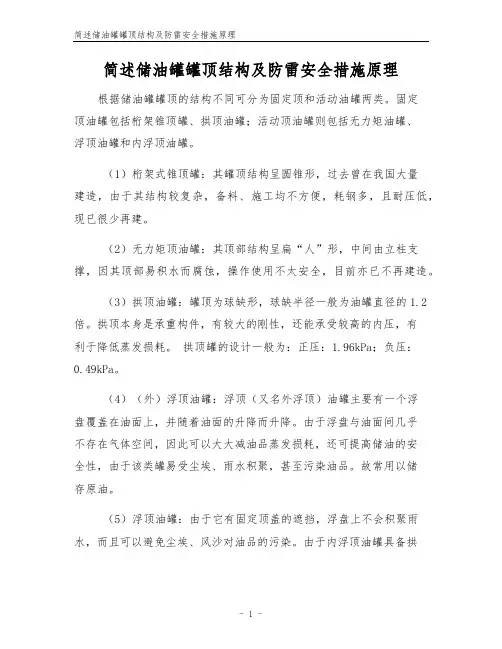

简述储油罐罐顶结构及防雷安全措施原理根据储油罐罐顶的结构不同可分为固定顶和活动油罐两类。

固定顶油罐包括桁架锥顶罐、拱顶油罐；活动顶油罐则包括无力矩油罐、浮顶油罐和内浮顶油罐。

（1）桁架式锥顶罐：其罐顶结构呈圆锥形，过去曾在我国大量建造，由于其结构较复杂，备料、施工均不方便，耗钢多，且耐压低，现已很少再建。

（2）无力矩顶油罐：其顶部结构呈扁“人”形，中间由立柱支撑，因其顶部易积水而腐蚀，操作使用不太安全，目前亦已不再建造。

（3）拱顶油罐：罐顶为球缺形，球缺半径一般为油罐直径的1.2倍。

拱顶本身是承重构件，有较大的刚性，还能承受较高的内压，有利于降低蒸发损耗。

拱顶罐的设计一般为：正压：1.96kPa；负压：0.49kPa。

（4）（外）浮顶油罐：浮顶（又名外浮顶）油罐主要有一个浮盘覆盖在油面上，并随着油面的升降而升降。

由于浮盘与油面间几乎不存在气体空间，因此可以大大减油品蒸发损耗，还可提高储油的安全性，由于该类罐易受尘埃、雨水积聚，甚至污染油品。

故常用以储存原油。

（5）浮顶油罐：由于它有固定顶盖的遮挡，浮盘上不会积聚雨水，而且可以避免尘埃、风沙对油品的污染。

由于内浮顶油罐具备拱顶油罐和浮顶油罐的优点，因而广泛用来储存汽油、煤油、溶剂汽油、航空汽油和航空煤油等。

储油罐防雷安全措施原理如下：a) 防雷设备避雷针。

避雷针下端的引下线与接地装置焊接, 该引下线如采用圆钢, 直径不得小于8 mm, 如采用扁钢, 厚度不得小于4 mm, 截面积不得小于48 mm2,其接地电阻值应小于10Ω。

b) 单避雷针保护范围, 从针的顶点向下作45°的斜线, 构成椎形保护空间的上部45°的斜线在0.5h 处转折, 与地面上距针底各方向1.5h 处相连接, h 表示避雷针的高度( m) 。

其转折点以下的斜线, 即构成保护空间的下半部。

如果用公式表达, 则避雷针在地面上的保护半径r =1.5h( m) 。

在储油罐保护高度hx=23.5m 的水平面上的保护半径rx 按下式计算:当hx≥0.5h 时, rx=(h- hx)P当hx<0.5h 时, rx=(1.5h-2hx) P式中: P---高度影响系数;当h≤30m, P=1; 当30m< h≤120m, P=5.5/ !h 。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改油库防静电及防雷电措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes油库防静电及防雷电措施(标准版)在油品储运系统，因雷击、静电产生的电火花都会引起油罐、罐车着火或爆炸，其危险和损失往往也是很大的。

因此，熟悉雷击、静电有关知识，认清其产生原因和对储运生产与经营的危害，吸取教训，采取有效措施，切实做好防止雷击、静电工作，以消除火灾和爆炸的各种因素。

1静电1.1静电的产生原因两种不同性质的物体相互磨擦，紧密接触或迅速剥离都会产生静电，其是一个物体失去电子带有正电荷，另一个物体得到电子带负电荷。

如果该物体与大地绝缘，则电荷无法泄漏，停留在物体的内部或表面而呈相对静止状态，这种电荷就称静电。

油品在收发、输转、灌装过程中，油品分子之间和油品与其他物质之间的摩擦，会产生静电，其电压随着摩擦的加剧而增大，如不及时导除，当电压增高到一定程度时，就会在两带电体之间闪火（即静电放电）而引起油品爆炸着火。

静电电压越高越容易放电。

1.2静电的性质电压的高低或静电电荷量大小主要与下列因素有关：（1）灌输油流速越快，摩擦越剧烈，产生静电电压越高；（2）空气越干燥，静电越不容易从空气中消除，电压越容易升高；(3)油管出口与油面的距离越大，油品与空气摩擦越剧烈，油流对油面的搅动和冲击越厉害，静电电压就越高；(4)管道内壁越粗糙，油品流经的弯头阀门越多，产生静电电压越高；（5）油品含水时，比不含水分产生的电压高几倍到几十倍；(6)金属管道，如帆布、橡胶、石棉、水泥、塑料等管道比金属管道更容易产生静电；(7)管道上滤网其栅网越密，产生静电电压越高。

文件编号：RHD-QB-K1586 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX油罐的雷电防护标准版本油罐的雷电防护标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

液化石油气储配站生产区内的建、构筑物的防雷等级确定为二级，雷电易引起储配站可燃气爆炸并对建筑物造成损害，因此要采取有效措施进行防雷。

通常采用的方式有以下几种：一是采用避雷针或间距不大于6-10米的屋面避雷网作接闪器。

二是液化石油气贮罐或设备上的放散管，要在放散口或其附近装设避雷针保护，避雷针针尖高出管口3米，管口上方1米内属于保护范围。

三是为防止感应雷击，室内所有金属物(包括设备、金属管道、金属构架)均应与接地装置相连。

引入室内的架空金属管道，在入户处应和接地装置相连，距建筑物的第一个支架处也应接地，冲击接地电阻应小于10Ω。

四是液化石油气贮罐壁厚度远大于5毫米时，可不装接闪器，而用罐体本身做引线与接地装置相连接，其接地点不应少于两处；容积大于100立方米的贮罐接地点不应少于4处，其冲击接地电阻不应大于10Ω。

油罐的雷电防护在石化行业中至关重要，几十年来人们做了大量的工作，但由于科学发展阶段不同，防雷技术水平也不同，因此油罐遭受雷击的现象目前仍然存在。

雷电的防护系统包括外部防雷保护系统即接闪器、引下线和接地体等，内部防雷保护系统即等电位联结的防雷电电磁脉冲的各项措施。

几十年来，常规的防雷方法有避雷针法(避雷带、避雷网、架空避雷线)、法拉第笼式法、滚球防雷保护法、E.F避雷保护系统、避雷器法、人工影响雷电防雷法和消雷器防雷法。

油罐雷电防护的基本原则一般有以下几点：第一，提供一种能使雷电放电电流进入大地或离开大地，而不造成破坏或损失的手段；第二，油罐的通孔必须封闭住，或必须加阻火器；第三，在可燃蒸气可能逸出或聚集的地方避免金属导体之间存在火花间隙；第四，结构及所有附件必须维护好，使其保持良好的工作状态。

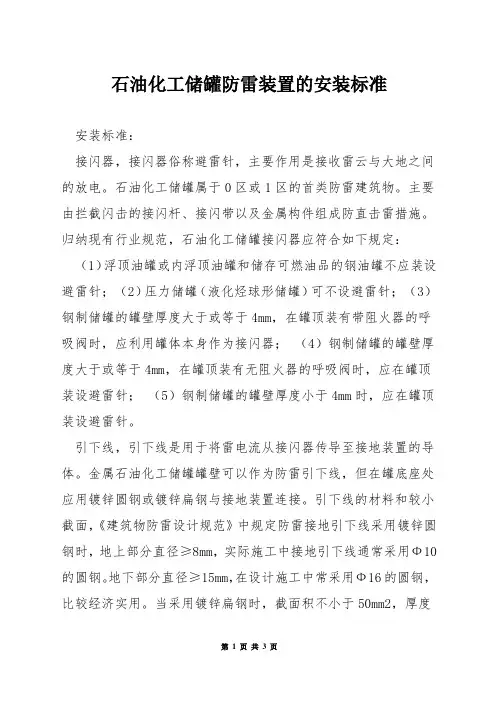

石油化工储罐防雷装置的安装标准安装标准：接闪器，接闪器俗称避雷针，主要作用是接收雷云与大地之间的放电。

石油化工储罐属于0区或1区的首类防雷建筑物。

主要由拦截闪击的接闪杆、接闪带以及金属构件组成防直击雷措施。

归纳现有行业规范，石油化工储罐接闪器应符合如下规定：（1）浮顶油罐或内浮顶油罐和储存可燃油品的钢油罐不应装设避雷针；（2）压力储罐（液化烃球形储罐）可不设避雷针；（3）钢制储罐的罐壁厚度大于或等于4mm，在罐顶装有带阻火器的呼吸阀时，应利用罐体本身作为接闪器；（4）钢制储罐的罐壁厚度大于或等于4mm，在罐顶装有无阻火器的呼吸阀时，应在罐顶装设避雷针；（5）钢制储罐的罐壁厚度小于4mm时，应在罐顶装设避雷针。

引下线，引下线是用于将雷电流从接闪器传导至接地装置的导体。

金属石油化工储罐罐壁可以作为防雷引下线，但在罐底座处应用镀锌圆钢或镀锌扁钢与接地装置连接。

引下线的材料和较小截面，《建筑物防雷设计规范》中规定防雷接地引下线采用镀锌圆钢时，地上部分直径≥8mm，实际施工中接地引下线通常采用Ф10的圆钢。

地下部分直径≥15mm，在设计施工中常采用Ф16的圆钢，比较经济实用。

当采用镀锌扁钢时，截面积不小于50mm2，厚度不应小于2.5mm。

在石油化工储罐的设计中均依照《中国石化大型浮顶罐安全设计、施工、运行管理规定》的标准，镀锌扁钢采用40mm×4mm。

引下线的分布：标准和行业规范中都明确要求首类防雷建筑物接地引下线不应少于2处。

《建筑物防雷设计规范》中规定首类建筑物防闪电感应时“金属屋面周边每隔18m～24m应采用引下线接地一次。

”《轻质油品储罐技术导则》规定引下线间距不大于18m。

石油化工储罐多为金属罐体，引下线间距应不大于18m，沿罐周均匀分布，每根引下线的冲击接地电阻不应大于10Ω。

在易受机械损伤之处，地面上1.7m至地面下0.3m的一段接地线应采用暗敷或采用镀锌角钢、改性塑料管或橡胶管等加以保护。

文件编号：GD/FS-8628（安全管理范本系列）大型储油罐防雷防静电安全措施探讨详细版In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编辑：_________________单位：_________________日期：_________________大型储油罐防雷防静电安全措施探讨详细版提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

1 大型储油罐基本结构2004 年建成投运的甬沪宁(宁波- 上海- 南京)长距离输送进口原油管道, 全线设有6 座大型油库和泵站。

目前, 总原油储量399×104 m3。

其中的岚山输油泵站拥有10×104 m3 单盘结构外浮顶钢制储油罐8 座, 总库容80×104 m3, 储油罐单罐直径81 m, 罐壁高度23.5 m, 安全罐位2.5 m 至19.5 m, 设计极限罐位2.0 m 至19.9 m, 立柱数量144 个, 底顶柱高1.96 m, 单盘半径34.75 m, 罐浮舱数量45 个, 浮顶浮船外半径39.75 m, 浮顶浮船重325.168 t, 浮顶集水坑数量5 套, 紧急排水管规格DN150, 单盘人孔数量4 套, 罐壁人孔规格DN600, 呼吸阀数量4 套, 导向管1根, 量油管1根, 浮舱与罐壁采用金属静电导输线连接2 根, 罐壁连接防雷防静电接地10 处, 配套自动化安全消防保护系统自成体系, 采用计算机控制实现消防,站控、变电岗位联合预警、报警和及时启动消防措施, 完成储油罐的日常运行及安全消防管理。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改储油罐区防雷应当注意的问题(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes储油罐区防雷应当注意的问题(标准版)一、认清雷电属性，正确采取措施雷电是自然界中放电现象。

产生雷电时，电压可达30万伏以上，电流可达20万安培以上。

雷电直击在建筑物上，有相当大的冲击力，并产生热量。

其动力可将巨数劈倒，顽石击裂。

雷电本身产生的热量足以酿成一场大火。

只有正确采取措施，才能避免事故发生。

正确预防首先就要认清雷的自然属性。

雷最常见的是线状雷，有时也会出现球形雷。

他们都是以放出电荷作用与物体，但其作用方式不同。

线状雷直击物体，球形雷绕击物体。

因线状雷经常出现。

根据其性质目前通常使用避雷针，它的原理是它能够将雷电引向自身，将强大的雷电流导入大地，从而达到保护油罐的目的，但其对球形雷是无能为力的，尽管球形雷出现次数较少，但不是不能发生，因此亦应加以防范。

根据球形雷的性质，其预防措施应采用静电屏蔽。

就是用金属网构成笼式防雷网，以防止球雷进入，从而达到了保护油罐的目的。

目前已研制出一种新的防雷保护设施——半导体消雷器，它既能防线状雷，也能防球状雷，还有待广泛用于防雷实践中。

二、储油罐不同，防雷措施不同（一）对于密封金属油罐。

罐壁厚度大于或等于4mm,一般不装避雷针，仅作防感应雷接地，其接地电阻不应大于30欧姆即可。

（二）有呼吸伐带有阻火器，且液压安全阀密封的密闭金属油罐，罐壁厚度和顶盖厚大于或等于4mm的，可以采取自身保护，只要与其连接的管线及其他金属配件等有良好的电器联结，且与接地装置相联结处不少于两点的，可不装避雷针。

Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________大型储油罐防雷防静电安全措施探讨与分析(标准版)大型储油罐防雷防静电安全措施探讨与分析(标准版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。

显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。

一、前言长距离输油管道是当前我国原油输送的主要途径，大型储油罐是长距离输油管道系统的主要设备之一，储油罐安全运行是确保输油站库安全生产的重要环节。

以往输油站库罐区储油罐发生雷击起火，存在防雷防静电安全隐患，应引起高度重视，急需整改和完善，提出可行方案，做到储油罐能可靠防雷防静电安全运行。

大型储油罐防雷防静电的安全措施是人们所关注的话题，也是业主需要解决的课题，为此，结合甬沪宁长距离进口原油管道的大型储油罐防雷防静电的情况，提出大型储油罐防雷防静电可行的安全措施,进行探讨与分析。

二、大型储油罐防雷防静电基本结构概述2004年建成投运的甬沪宁(宁波－上海－南京)长距离输送进口原油管道，全线设有6座大型油库和泵站，目前，总原油储量399万立方米。

甬沪宁长距离输送进口原油管道中间泵站岚山输油站拥有10万立方米单盘结构外浮顶钢制储油罐8座，总库容80万m3,储油罐单罐直径81m，罐壁高度23.5m,安全罐位2.5m至19.5m，设计油罐极限罐位19.9m至2.0m,立柱数量144个，底顶柱高1.96m，单盘半径34.75m,罐浮舱数量45个，浮顶浮船外半径39.75m，浮顶浮船重5.168T，浮顶集水坑数量5套，紧急排水管规格DN150,单盘人孔数量4套，罐壁人孔规格DN600,呼吸阀数量4套，导向管1根，量油管1根，浮舱与罐壁采用金属静电导输线连接2根，罐壁连接防雷防静电接地10处，一次密封为机械密封，二次密封为镀锌钢板加内隔膜密封，油罐采用外涂料与牺牲阳极的阴极保护联合防腐措施，储油罐的运行液位、油温以及极限液位报警通过SDADA系统实现监控，液位监控采用雷达液位计，罐油温检测采用热电阻，极限液位报警采用液位开关控制，配套自动化安全消防保护系统自成体系，采用计算机控制实现消防．站控、变电岗位联合预警、报警和及时启动消防措施，完成储油罐的日常运行及安全消防管理。

储油罐种类及罐区防雷技术分析1前言石化企业，联合储油罐区作为一个易燃易爆的场所，经常受到雷电的威胁，因雷电引起油罐爆炸起火的事故时有发生，因此,储油罐区的防雷工作就显得尤为重要,现就其综合防雷系统进行技术分析与探讨。

2储油罐的种类2.1金属储油罐目前常见的金属储油罐主要是立式圆柱形罐，按罐顶的结构形式又分为固定拱顶罐、内浮顶罐和外浮顶罐，具体设计那种结构，主要视油品物性、罐的容量和投资而定。

2.1.1固定拱顶罐拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器，固定拱顶油罐的罐顶与罐壁是焊接固定的，随着气温的变化、罐内液面的升降，常有空气吸进罐内，油气呼出罐外，这不仅增加油品的损耗，也增加了火灾危险性。

固定拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为1000-10000m3。

2.1.2内浮顶罐内浮顶储罐是在固定拱顶储罐内部增设浮顶而成，罐内增设随油面上下升降的浮顶可减少介质的挥发损耗，而且由于内浮顶把介质即罐内储料和空气有效隔绝从一定程度上也降低了发生火灾爆炸的危险等级，外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。

这种储罐主要用于储存轻质油，例如汽油、航空煤油等。

内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。

目前国内的内浮顶约有四种结构：一种是与浮顶储罐相同的钢制浮顶,另一种是拼装成型的铝合金浮顶,还有不锈钢浮顶和玻璃钢浮顶，只有钢制浮顶需要进行防腐涂装。

内浮顶罐和固定拱顶罐的最大区别是在拱顶内有一个活动的浮盘，它综合了外浮顶罐和固定拱顶罐的优点。

2.1.3外浮顶罐外浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。

浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。

浮顶：浮顶分为单盘式浮顶和双盘式等形式。

单盘式浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。

大型浮顶油罐雷电危害及防雷安全措施【摘要】通过对雷电危害的种类进行介绍，并对大型浮顶油罐雷击后起火进行分析，结合国内大型浮顶油罐防雷办法提出防雷安全措施。

措施包括：设置合理的防雷接地装置；加强油罐防雷接地的测试；合理设置一、二次密封；防止罐区可燃气体浓度超标；加强油罐其他泄漏点的防护。

【关键词】大型浮顶油罐雷电危害雷击原因火灾密封防雷建议随着我国国民经济的高速增长、国内石油市场供需矛盾日益突出，尽快建立石油储备有利于调配市场供需平衡，同时面对国际石油市场风云变幻，为了规避石油供应不足或中断的风险建立一定规模的石油储备库是我国国民经济发展重要的战略任务，但是频发雷电灾害对大型浮顶油罐安全运行造成了一系列影响，防止大型浮顶油罐雷击起火最为关键。

1 大型浮顶油罐雷击起火原因分析1.1 雷电的危害雷电的危害大致包括以下几个方面：①直接雷的热效应；②直接雷的机械效应；③直接雷的电效应；④雷电的静电感应；⑤雷电的电磁感应；⑥雷电波侵入；⑦防雷装置上的高电压对建筑物的反击作用；⑧罕见的球状雷[3]。

1.2 造成雷电引发油罐起火的主要原因1.2.1 油罐接地老化接地是避雷技术最重要的环节，雷电通过接地装置导入大地使其与大地的异种电荷中和。

大型油罐接地是以静电导电片、接地线、紧固件组合而成，根据现场调查发现油罐接地老化主要表现在接地紧固件锈蚀，接地线外皮破损，由于大型油罐接地点很多，因此消除接地老化是减少雷电危害的关键。

1.2.2 浮顶静电导出不畅浮顶静电的导出主要靠二次密封静电导电片，常见的静电导电片形式为弹片式和包裹式两种。

油品进入油罐后，罐壁覆盖了一层原油，油罐在运行过程中罐壁受到腐蚀及原油污染，使得静电导电片与罐壁之间形成间隙造成导电不良，尤其遇到油罐收发含蜡较多的油品时，弹片式静电导电片很难满足导电要求；包裹式静电导电片较弹片式静电导电片效果好，但遇浮顶不规则运动造成其某一侧与罐壁间隙增大时，包裹式静电导电片压紧力就会变小，使浮顶局部区域静电导出不畅。

You can't measure it, you can't manage it.简单易用轻享办公（页眉可删）浅析雷电对石油化工储罐的影响及其防范措施2006年8月7日下午12时18分左右，中国石化管道公司南京输油处仪征输油站16号15万方原油储罐遭雷击起火，起火点多达5处之多。

该油储罐容量15万吨，直径约100米、高22米，实际容量11万吨进口原油。

如此巨大的原油储罐雷击起火，在国内外都十分少见，如果火势扩大，引发燃烧爆炸，在整个罐区内形成连锁反应，后果将不堪设想。

事故发生后，扬州市先后调集仪征消防大队、仪征化纤专职消防队、特勤消防队16辆消防车80余名消防官兵，仪征市公安局80余名公安干警赶赴火场，一方面沿罐壁对着火罐进行不间断泡沫覆盖，控制火势，阻止油罐发生二次复燃，影响周围临近罐体。

另一方面划定禁戒线，疏导交通，多警种合作，避免了一场更大灾难的发生。

事故的发生虽然是偶然的，但是石油化工储罐怎样预防雷击，以及在今后类似的油罐设计中如何修改缺陷，避免雷击起火的问题摆在了我们每个消防人的面前。

要想解决这一技术难题，就必须从雷电的分类、形成的原因及各种雷对物体的危害入手，知己知彼，做好技术防范，才能尽量避免类似事件的再次发生。

一、雷电的定义、分类及不同雷电的危害所谓雷电，就是天空中的某一块云层与另一块云层或者与大地，由于所带的电荷性质相反而产生瞬间剧烈放电的现象。

在这放电过程中，往往伴随着强烈耀眼的闪光和震耳欲聋的巨响。

对建筑物危害的雷击主要有三种形式：一是带电的云层对大地上的某一点发生猛烈放电，叫“直击雷”。

另一种叫“感应雷”，它的形成过程是由带电云层的静电感应作用，使地面某一范围带上异种电荷。

还有一位神秘的人物，那就是“滚雷”，又叫“球形闪电”。

由于人们对它的成因等还不十分清楚，故还不能有效的防护。

当“直击雷”发生时，往往会对地面的物体产生强大的打击作用，其破坏力也是巨大的。
