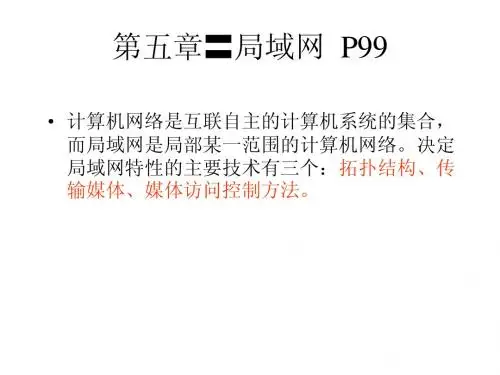

计算机网络第5章 局域网技术与数据链路层协议

  • 格式：ppt
  • 大小：7.66 MB
  • 文档页数：61

下载文档原格式

  / 61

合集下载

计算机网络技术第5章网络层ppt课件

计算机网络技术第5章网络层ppt课件

5.2.1 在节点交换机中查找转发表
1. 广域网中的主机地址结构
+ 分组往往要经过许多节点交换机的存储转发才到达目的地。 + 每一个节点交换机中都有一个转发表，里面存放了到达每一个
主机的路由。那么广域网中的主机越多，查找转发表就越费时 间。 + 在广域网中一般采用层次地址结构:前一部分表示该主机所连接 的分组交换机的编号，后一部分表示所连接的分组交换机的端 口号（或主机号）。
3. 数据报和虚电路优缺点分析
1）传输短报文时数据报服务有优势 + 若报文长度较短，在128个字节之内，可采用128个
字节为分组长度，则往往一次传送一个分组就可以 了。这样，用数据报既迅速又经济。若用虚电路， 为了传送一个分组而建立虚电路和释放虚电路就很 浪费网络资源。 2）虚电路服务减少数据流量的额外开销 + 在交换节点进行数据存储转发时，若使用数据报， 每个分组必须携带完整的地址信息。而使用虚电路 时，每个分组不需要携带完整的目的地址，而仅需 要有个很简单的虚电路号码的标志，这就使分组的 控制信息部分比特数减少，因而减少了额外开销。
完成虚电路服务过程的步骤：
(1) 虚电路的建立 所谓建立一条虚电路，实际上就是填写源节点与目的节
点之间沿途各节点的入口出口表。 (2) 数据传送 虚电路建立后，所有待发的数据分组均由此虚电路传送。
这样，在传输一个分组时，分组头部不需要填入目的节 点的完整地址，只要带上虚电路号就可以了。 (3) 虚电路的释放 当数据传输结束后，源主机发一呼叫清除分组给目的主 机，目的主机送回一清除确认分组给源主机。至此，该 虚电路就释放了，即从入口出口表中删去相应信息。
– 当网络发生拥挤时，数据报服务可以迅速为单 个分组选择流量较少的路径。

《计算机网络实用技术》-第5章 网络的扩展与互连技术

《计算机网络实用技术》-第5章 网络的扩展与互连技术





(1) 中继器——常用于局域网的扩展，在物理
层实现互连。

(3) 网桥——主要用于局域网与局域网之间的 互连，是一种在数据链路层实现互连的存储转发设 备。 (4) 以太网交换机——工作在OSI模型的数据链 路层，过滤、转发和涌出基于每帧目的端地址的帧 的网络设备。


(5) 路由器——是用来连接多个不同的网络或 网段，它工作在OSI模型的第三层，即网络层，它决 定网络通信能够通过的最佳路径。 (6) 网关——是用来连接两个协议差别很大的 计算机网络，又称为网络协议转换器，它工作在OSI 模型


接收通过RS-232接口从计算机或终端送来的数据。 这些数据被调制为具有音频频段的模拟信号送入电 话线。接收端的调制解调器解调信号，生成数字信 号送入计算机或终端。
图5-7 RS-232和调制解调器

1.内置调制解调器 调制解调器有内置式和外置式，内置式和普通 的计算机插卡一样，都称为传真卡，外置式的却只 能叫做调制解调器或Modem了。如图5-8所示。

且也是集线器的理想替代物。 与网桥和集线器相比，交换机从下面几方面改进 了性能： （1）通过支持并行通信，提高了交换机的信息吞 吐量。 （2）将传统的一个大局域网上的用户分成若干工 作组，每个端口连接一台设备 或连接一个工作组， 有效地解决拥挤现象。这种方法人们称之为网络微 分段（Micro一segmentation）技术。 （3）虚拟网（VirtuaI LAN）技术的出现，给交 换机的使用和管理带来了更大的灵活性。 （4）端口密度可以与集线器相媲美,一般的网络 系统都是有一个或几个服务器，而绝大部分都是普 通的客户机。

5．2．1中继器(REPEATER)

计算机网络与Internet应用基础教程 第5章 局域网组网技术

计算机网络与Internet应用基础教程 第5章 局域网组网技术

AUI端口，用于连接细缆的BNC端口，也可以是光 纤连接端口，这类端口称为向上连接端口。 从结点到集线器的非屏蔽双绞线最大长度为100m， 利用集线器向上连接端口级联可以扩大局域网覆盖 范围。单一集线器结构适宜于小型工作组规模的局 域网。如果需要联网的结点数超过单一集线器的端 口数时，通常需要采用多集线器的级联结构，或者 是采用可堆叠式集线器。
2. 网络工作站 网络工作站是指用户能够在网络环境中工作，访问 网络共享资源的计算机系统，通常又被称为客户机 （Client）。网络工作站是连接在局域网上的一台 计算机，用户通过它来访问网络，共享资源。它的 主要作用是为网络用户提供一个访问网络服务器， 共享网络资源，与网上的其他结点交流信息的操作 台和前端窗口，使用户能够在网上工作。 在网络工作站上，必须安装一块网络接口卡，并通 过传输介质及介质连接设备和网络设备把它连接到 网络上，成为局域网上的一个站点。在网络工作站 上，除运行自己的操作系统外，还必须运行有关的 网络软件，包括： 网络协议软件、网络应用软件 或网络操作系统的客户端软件。
1. 局域网交换机的分类 （1） 简单的10Mbps局域网交换机 （2） 10/100Mbps自适应局域网交换机 （3） 大型局域网交换机 2. 典型的局域网交换机 目前，应用最广泛的局域网交换机主要有： Cisco 公司的Catalyst系列交换机，3Com公司的 SuperStack Ⅱ系列交换机，Nortel公司的BayStack 300系列与EtherSpeed系列交换机，Intel公司的 Express系列交换机，以及Accton公司的Cheetack Switch Workgroup系列交换机等。
（2） 按照网卡支持的传输速率分类，主要分为以 下四类： ○ 10Mbps网卡； ○ 100Mbps网卡； ○ 10/100Mbps自适应网卡； ○ 1000Mbps网卡。 （3） 按网卡所支持的传输介质类型分类，主要分 为以下四类： ○ 双绞线网卡； ○ 粗缆网卡； ○ 细缆网卡； ○ 光纤网卡。

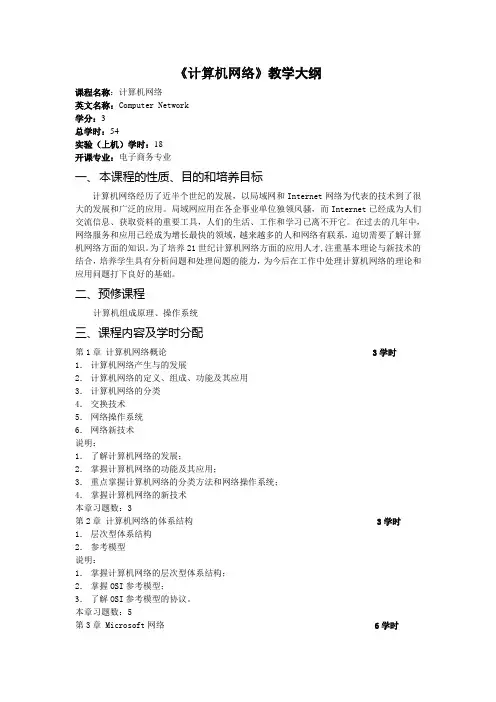

《计算机网络》教学大纲
