阻容降压原理及稳压电源设计详解电容降压电源的特点一、概述电子工程师总是在不断追求减小设备体积，优化设计，以期最大限度地降低设备成本。
其中，减小作为辅助电源的直流稳压电源电路部分的体积，往往是最难解决的问题之一。
普通的线性直流稳压电源电路效率比较低，电源的变压器体积大，重量重，成本较高。
开关电源电路结构较复杂，成本高，电源纹波大，RFI和EMI干扰是难以解决的。
下文介绍的是一种新颖的电容降压型直流稳压电源电路。
这种电路无电源变压器，结构非常简单，具体有：体积小、重量轻、成本低廉、动态响应快、稳定可靠、高效（可达90%以上）等特点。
二、电容降压原理当一个正弦交流电源U（如220V AC 50HZ）施加在电容电路上时，电容器两极板上的电荷，极板间的电场都是时间的函数。
也就是说：电容器上电压电流的有效值和幅值同样遵循欧姆定律。
即加在电容上的电压幅值一定，频率一定时，就会流过一个稳定的正弦交流电流ic。
容抗越小（电容值越大），流过电容器的电流越大，在电容器上串联一个合适的负载，就能得到一个降低的电压源，可经过整流，滤波，稳压输出。
电容在电路中只是吞吐能量，而不消耗能量，所以电容降压型电路的效率很高。
三、原理方框图电路由降压电容，限流，整流滤波和稳压分流等电路组成。
1.降压电容：相当于普通稳压电路中的降压变压器，直接接入交流电源回路中，几乎承受全部的交流电源U，应选用无极性的金属膜电容（METALLIZED POLYESTER FILM CAPACITOR）。
2.限流电路：在合上电源的瞬间，有可能是U的正或负半周的峰_峰值，此时瞬间电流会很大，因此在回路中需串联一个限流电阻，以保证电路的安全。
3.整流滤波：有半波整流和全波整流，与普通的直流稳压电源电路的设计要求相同。
4.稳压分流：电压降压回路中，电流有效值I是稳定的，不受负载电流大小变化的影响，因此在稳压电路中，要有分流回路，以响应负载电流的大小变化。
四、设计势实例1.桥式全波整流稳压电路：规格要求：输出DC电压12V，DC电流300mA；输入电源220V AC/50HZ 市电。
小论阻容降压原理及应用摘要：本文论述了小家电中常用的阻容降压电源方式。
介绍了阻容降压电源的原理、应用及注意问题。
关键词：阻容降压降压方式引言随着电子产品的迅速发展，同行业的竞争日趋激烈，价格低、质量轻、便于携带也是产品的销路优势之一，在新产品的设计开发之初，部分负载小，低成本非隔离的小电流电路中就会采用阻容降压的降压方式。
1 阻容降压电源工作原理阻容降压电源工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
即电容的特性是通交流﹑隔直流﹐当电容连接于交流电路中时﹐其容抗计算公式为﹕Xc = 1/2πf C式中﹐XC表示电容的容抗﹑f表示输入交流电源的频率﹑C表示降压电容的容量。
流过阻容降压电路的电流计算公式为:I = U/XC式中 I 表示流过电容的电流﹑U表示电源电压﹑XC 表示电容的容抗. 如下图。
2 阻容降压计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
以国标220VAC 50HZ输入电压为例：XC =Zc= 1/2πf C采用半波整流时，每微法电容1u可得到电流I(AV平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C =220*138.16*C=30395C==0.03A=30mA在美国标准电压120VAC 60HZ下：I(AV)=0.44*V/Zc=0.44*120*2*Pi*f*C =120*165.8*C=19895*C=19000*C=19mA故可得各国标准电压下半波整流时各电容的平均电流I(AV)(单位为:mA)如下:如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C =220*279.46*C=60000C=0.06A=60mA在UL标准120V时：I=0.89*120*2*Pi*f*C =120*335.4*C=40242*C=40mA故可得美标120VAC电压下全波整流时各电容的平均电流I(AV)(单位为:mA)如下:一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差。
阻容降压原理（转）电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA,但在电容器上并不产生功耗,应为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。
根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到220V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA,它与1uF电容所产生的限流特性相吻合。
同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此,电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
下图为阻容降压的典型应用，C1为降压电容，R1为断开电源时C1的泄放电阻，D1为半波整流二极管，D2在市电的负半周为C1提供放电回路，否则电容C1充满电就不工作了，Z1为稳压二极管，C2为滤波电容。
输出为稳压二极管Z1的稳定电压值。
在实际应用中，可以用下图代替上图，这里用了Z1正向特性和反向特性，其反向特性（也就是其稳压特性）来稳定电压，其正向特性用来在市电负半周给C1提供放电回路。
在较大电流的应用中，可以用全波整流。
如下图：在小电压全波整流输出时，最大输出电流即为：容抗：Xc=1/（2πfC）电流：Ic = U/Xc=2πfCU采用电容降压时应注意以下几点：1、根据负载的电流大小和交流电的工作频率选取适当的电容,而不是依据负载的电压和功率。

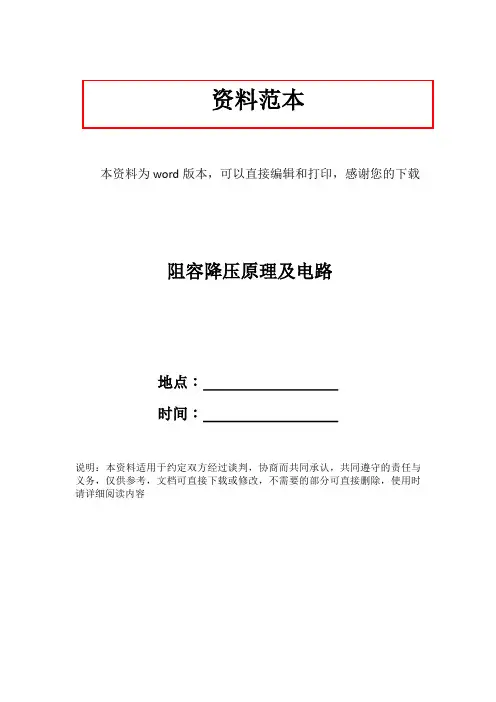

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载阻容降压原理及电路地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。

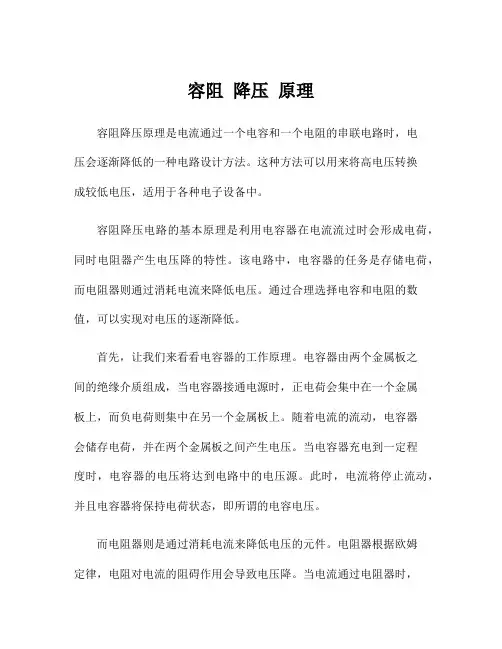

容阻降压原理容阻降压原理是电流通过一个电容和一个电阻的串联电路时，电压会逐渐降低的一种电路设计方法。
这种方法可以用来将高电压转换成较低电压，适用于各种电子设备中。
容阻降压电路的基本原理是利用电容器在电流流过时会形成电荷，同时电阻器产生电压降的特性。
该电路中，电容器的任务是存储电荷，而电阻器则通过消耗电流来降低电压。
通过合理选择电容和电阻的数值，可以实现对电压的逐渐降低。
首先，让我们来看看电容器的工作原理。
电容器由两个金属板之间的绝缘介质组成，当电容器接通电源时，正电荷会集中在一个金属板上，而负电荷则集中在另一个金属板上。
随着电流的流动，电容器会储存电荷，并在两个金属板之间产生电压。
当电容器充电到一定程度时，电容器的电压将达到电路中的电压源。
此时，电流将停止流动，并且电容器将保持电荷状态，即所谓的电容电压。
而电阻器则是通过消耗电流来降低电压的元件。
电阻器根据欧姆定律，电阻对电流的阻碍作用会导致电压降。
当电流通过电阻器时，根据欧姆定律，电阻的电压降与电流成正比。
通过合理选择电阻器的数值，可以实现对电压的降低。
容阻降压电路中，电容器和电阻器串联连接。
当电流通过电路时，电容器开始储存电荷，并在电容器两端产生电压。
同时，电阻器通过阻碍电流的流动来降低电压。
随着时间的推移，电容器的电压将逐渐增加，同时电阻器的电压将逐渐降低。
最终，电容器的电压将达到电路中的电压源，而电阻器的电压将为零。
这就实现了对电压的逐渐降低。
选择合适的电容和电阻的数值对容阻降压电路的效果至关重要。
电容器的数值决定了电容器充电和放电的速度，而电阻器的数值决定了电压下降的速度。
当电容器的数值较大时，电容器将需要更长的时间来充电和放电，这将导致电压下降的速度较慢。
相反，当电阻器的数值较大时，电压下降的速度将较快。
因此，通过合理选择电容和电阻的数值，可以实现不同的电压降低速度。
总结起来，容阻降压原理是电流通过电容器和电阻器的串联电路时，电压逐渐降低的一种电路设计方法。
阻容降压电路阻容降压电路是电子学领域中一个重要的应用，它被广泛用于直流/直流（DC/DC）降压、半波整流和变频等电源领域，特别是在太阳能发电电力调节方面发挥着重要作用。
本文从理论和实践两方面介绍了阻容降压电路的基本原理、结构、应用及其优点与缺点。
一、阻容降压电路基本原理阻容降压电路是一种利用静态元件（电容、电阻）和晶体管开关元件（关模块）来实现直流/直流（DC/DC）降压的电路，它具有非常好的功能效率，可满足有效功率的需求。
阻容降压电路的基本原理是利用晶体管开关元件轮流把电源高压改变为电源低压，并且通过电容电阻让低压保持持续。
当晶体管开关元件接通时，电动势引起电容充放电，产生了短暂的电流，由于电容具有非常高的电容力，可以储存大量电能，当晶体管开关元件断开时，上涌的电能可以被充放电中的电容释放，形成一个新的低压状态。
二、结构及应用阻容降压电路的结构一般由电源、晶体管开关元件和电容电阻组成。
在构成这种电路时，晶体管开关元件负责连接电路中的电源，电容电阻则负责储存和释放电能，调节低压状态。
阻容降压电路主要应用在直流/直流（DC/DC）降压、半波整流和变频等电源领域，并且在太阳能发电电力调节方面也发挥着重要作用。
特别是在电池供电的特殊环境下，它比其他电路结构有更高的灵活性和可靠性，可以将电池供电电压降至安全、稳定的电压值，为电子元器件提供持续稳定的供电。
三、优点与缺点阻容降压电路有着很多优点，其中一个最重要的优点是它具有良好的效率，可以节省大量的能源，还可以更加精确和稳定地控制电源输出电压；此外，它还可以满足输出电流需求，确保电子元件的安全工作。
但阻容降压电路也存在一些不足之处，其中最主要的是其噪声比较大，这不仅会影响到电路的稳定性，而且也会影响到其他电子元件的正常工作。
另外，它也需要消耗一定的功率，这会影响电路的效率和性能，而且还需要依赖电容和电阻的质量来确保电路的稳定和可靠性。
四、总结从上文可以看出，阻容降压电路具有良好的功率效率，能够满足有效功率的需求。

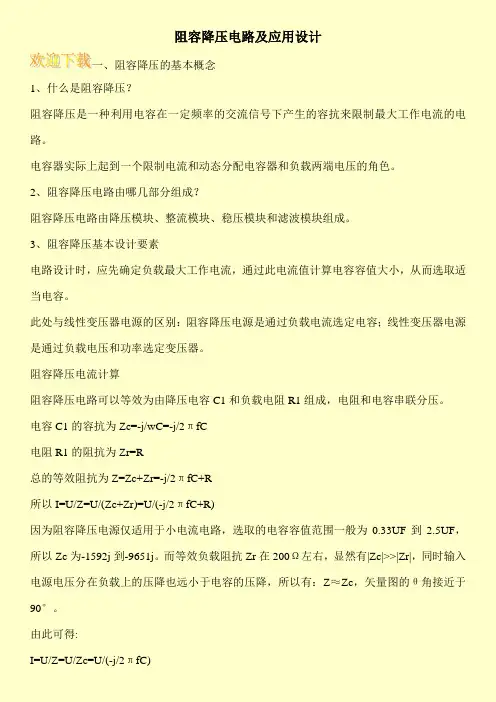

阻容降压电路及应用设计
一、阻容降压的基本概念
1、什么是阻容降压？
阻容降压是一种利用电容在一定频率的交流信号下产生的容抗来限制最大工作电流的电路。
电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
2、阻容降压电路由哪几部分组成？
阻容降压电路由降压模块、整流模块、稳压模块和滤波模块组成。
3、阻容降压基本设计要素
电路设计时，应先确定负载最大工作电流，通过此电流值计算电容容值大小，从而选取适当电容。
此处与线性变压器电源的区别：阻容降压电源是通过负载电流选定电容；线性变压器电源是通过负载电压和功率选定变压器。
阻容降压电流计算
阻容降压电路可以等效为由降压电容C1和负载电阻R1组成，电阻和电容串联分压。
电容C1的容抗为Zc=-j/wC=-j/2πfC
电阻R1的阻抗为Zr=R
总的等效阻抗为Z=Zc+Zr=-j/2πfC+R
所以I=U/Z=U/(Zc+Zr)=U/(-j/2πfC+R)
因为阻容降压电源仅适用于小电流电路，选取的电容容值范围一般为0.33UF到2.5UF，所以Zc为-1592j到-9651j。
而等效负载阻抗Zr在200Ω左右，显然有|Zc|>>|Zr|，同时输入电源电压分在负载上的压降也远小于电容的压降，所以有：Z≈Zc，矢量图的θ角接近于90°。
由此可得:
I=U/Z=U/Zc=U/(-j/2πfC)。
电容降压式电源原理及电路电容降压式电源将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为：Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5I，其中C的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。
请看：电容降压式电源电路的计算与元件选择电容降压式电源电路又称恒流电源电路，由于省去了笨重的交流电源变压器，体积小巧，电路简洁，元件易购，成本低廉，在便携式小家电中应用十分广泛。
阻容降压原理
阻容降压原理是一种常用的电路降压方法，其基本原理是利用电容器和电阻器组成的串联电路，通过控制电容器和电阻器的参数来实现对输入电压的降压。
具体来说，在一个串联电路中，当输入电压加在电容器上时，由于电容器的特性，它会吸收一部分能量并将其存储在内部。
随着时间的推移，这些能量逐渐释放出来，并通过连接的负载传递出去。
如果在串联电路中加入一个合适的电阻器，那么这个过程就会变得更加稳定和可控。
在实际应用中，我们通常使用一个稳压二极管或者其他稳压元件来保证输出端的稳定性。
同时，在选择电容器和电阻器时需要注意它们的额定值和功率等参数，并根据具体需求进行调整。
总之，阻容降压原理是一种简单而有效的降压方法，在许多场合都有广泛应用。
它可以通过合理设计和优化参数来满足不同需求，并为我们提供可靠、高效、经济的解决方案。
电容降压的工作原理一、引言电容降压是一种常见的电源降压方式，它通过使用电容器来降低输入电压，以满足特定电路或者设备的工作电压要求。
本文将详细介绍电容降压的工作原理、电路结构、计算方法以及应用范围。
二、工作原理电容降压的工作原理基于电容器的充放电特性。
当电容器接入电源电路时，电容器开始充电，电流通过电容器向电路充电，直到电容器充满电。
在充电过程中，电容器的电压逐渐增加。
当电容器充满电后，电流住手流动，电容器处于放电状态。
在放电过程中，电容器的电压逐渐减小。
三、电路结构电容降压电路通常由电容器、电阻和电源组成。
电容器用于存储电荷，电阻用于限制电流，电源提供电能。
电容降压电路的基本结构如下：1. 串联电容降压电路串联电容降压电路将电容器和电阻串联连接，电源接在电容器和电阻的串联点上。
这种电路结构可以有效地降低输入电压，但输出电压波动较大，不适合于对电压稳定性要求较高的应用场景。
2. 并联电容降压电路并联电容降压电路将电容器和电阻并联连接，电源接在电容器和电阻的并联点上。
这种电路结构可以提供相对稳定的输出电压，适合于对电压稳定性要求较高的应用场景。
四、计算方法电容降压电路的输出电压可以通过以下公式计算：Vout = Vin * (1 - t/RC)其中，Vout为输出电压，Vin为输入电压，t为放电时间，R为电阻值，C为电容值。
根据公式可知，输出电压与输入电压、电阻值和电容值有关。
通过调节电阻值和电容值，可以实现不同的输出电压。
五、应用范围电容降压广泛应用于各种电子设备和电路中，特殊是在低功率电源供电和稳压方面具有重要作用。
以下是一些常见的应用场景：1. 电子产品稳压电容降压电路可以用于电子产品的稳压，如手机、电脑、电视等。
通过降低输入电压，保证电子产品在合适的工作电压下正常运行。
2. 传感器电源对于一些传感器，其工作电压要求较低，而电源供应的电压较高。
电容降压电路可以将高电压降低到传感器所需的工作电压，以满足其正常工作。
电容降压的工作原理电容降压是一种常见的电路设计方法，用于将高电压降低到较低的电压水平。
它基于电容器的特性来实现电压的降低。
本文将详细介绍电容降压的工作原理以及相关的电路设计技巧。
1. 电容器的基本原理电容器是一种能够存储电荷的被动元件。
它由两个导体板和介质组成，通过将电荷存储在两个导体板之间的介质中来存储电能。
电容器的容量以法拉（Farad）为单位，表示电容器可以存储的电荷量。
2. 电容降压的原理电容降压是通过将电容器与电源和负载电阻连接在一起来实现的。
当电源施加电压时，电容器开始充电。
在充电过程中，电流通过电容器流入，导致电容器上的电荷逐渐增加。
当电容器充满电荷后，它将存储一定的电能。
此时，如果将负载电阻连接到电容器的两端，电容器将释放存储的电能，从而提供给负载电阻。
在这个过程中，电容器的电压将逐渐降低，直到达到与负载电阻匹配的稳定电压值。
3. 电容降压的电路设计为了实现电容降压，可以使用简单的RC电路。
RC电路由一个电阻和一个电容器组成，电阻用于限制电流，电容器用于存储电能。
在设计电容降压电路时，需要确定所需的输出电压和负载电流。
根据负载电流和电容器的充电时间常数，可以选择合适的电容器容量和电阻值。
充电时间常数（τ）可以通过以下公式计算：τ = R * C其中，R是电阻值（单位为欧姆），C是电容器的容量（单位为法拉）。
为了实现稳定的输出电压，可以通过选择合适的电容器容量和电阻值来调整充电时间常数。
较大的电容器容量和较小的电阻值将导致较长的充电时间常数，从而产生更稳定的输出电压。
4. 电容降压的优缺点电容降压具有以下优点：- 简单且成本低廉的电路设计。
- 输出电压稳定性高，适用于一些对电压要求较高的应用。
- 可以实现较低的输出电压。
然而，电容降压也存在一些缺点：- 输出电流受限制，适用于较低功率的应用。
- 输出电压受输入电压波动的影响，不适用于输入电压变化较大的情况。
- 需要选择合适的电容器容量和电阻值，否则可能导致输出电压不稳定或不满足要求。
12v阻容降压电路图浅谈阻容降压的工作原理本文主要是关于阻容降压的相关介绍，并着重对阻容降压的原理及其电路进行了详尽的阐述。
阻容降压电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
原理分类：电子应用电路电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，因为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF 的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
注意事项采用电容降压时应注意以下几点：1. 根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。
2. 限流电容必须采用无极性电容，绝对不能采用电解电容。
而且电容的耐压须在400V以。
110v阻容降压电路引言：在我们的生活中，电压转换是非常常见的需求。
由于不同国家和地区的电力标准不同，例如中国是220V，而美国是110V，因此在跨国使用电器时，就需要进行电压转换。
本文将介绍一种常见的电路——110V阻容降压电路，它可以将220V的电压降低到110V，从而满足美国电器的使用需求。
一、电路原理110V阻容降压电路是一种常见的简单电路，它主要由电阻、电容和变压器组成。
其基本原理是利用电阻和电容的特性来降低电压，同时通过变压器来实现电压的转换。
二、电路结构110V阻容降压电路的结构相对简单，主要包括输入端、输出端、电阻和电容。
输入端连接到220V的电源，输出端连接到110V的负载，电阻和电容则分别连接在输入端和输出端之间。
三、电路工作原理当电源接通后，220V的电压将通过输入端供电给电路。
首先，电阻起到限流的作用，它通过消耗功率来减小电压。
然后，电容作为储能元件，将电压平稳地输出到负载端，实现了电压的降低。
最后，变压器通过变换输入端和输出端的绕组比例，将220V的电压转换为110V输出给负载。
四、电路特点1. 简单易制作：110V阻容降压电路的结构相对简单，元件也比较常见，因此制作起来比较容易。
2. 低成本：由于电路中使用的元件成本较低，因此制作110V阻容降压电路的成本也相对较低。
3. 有效降低电压：通过合理设计电路中的电阻和电容值，可以有效地将220V的电压降低到110V，满足美国电器的使用需求。
4. 保护电器安全：110V阻容降压电路可以起到稳压的作用，防止过高的电压对负载造成损坏。
五、使用注意事项1. 选用合适的电阻和电容：根据实际需要降压的电压值，选择合适的电阻和电容值，以确保电路工作正常。
2. 注意电路布线：在制作电路时，要注意电阻和电容的连接方式，避免接错或短路。
3. 定期检查电路：使用过程中定期检查电路中的元件是否正常工作，避免损坏或老化导致电路失效。
六、总结110V阻容降压电路是一种常见的电路，它可以将220V的电压降低到110V，满足美国电器的使用需求。
220v 阻容降压原理阻容降压电路是常用于电子电路中的一种电源降压方式。
其原理是通过串联电阻和电容器的方式对输入电路进行限制，从而实现输出电压的降低。
在实际电路设计中，这种降压方式被广泛应用于各类电器、电子设备中。
该电路的特点是简单可靠、成本较低、能够输出稳定的直流电压。
下面将从阻容降压电路的原理、优缺点、设计和应用等多个方面进行详细说明。
一、阻容降压电路原理阻容降压电路的基本原理是以电容器作为滤波器，将交流电压滤波成直流电压。
通过串联电阻的方式对电路进行限制，将输入电压控制在一定范围之内，实现输出电压的降低。
具体地，电容器将交流电流滤波成稳定的直流电流，电阻通过限制电流的大小来控制输出电压的大小。
阻容电路示意图如下所示：R为串联电阻，C为电容器，Vin为输入电压，Vout为输出电压，I为电路中的电流。
二、阻容降压电路的优缺点阻容降压电路具有以下优点：1、简单可靠：阻容降压电路的原理和构造都比较简单，可以达到稳定输出电压的目标。
电阻和电容器本身都是常见的电子元器件，易于制造和获取。
该电路的可靠性也比较高。
2、成本较低：阻容降压电路成本较低，主要是因为电阻和电容器成本较低，且该电路的构造比较简单。
3、电压输出稳定：通过适当的选择电阻和电容，可以使阻容降压电路输出的电压保持稳定。
阻容降压电路的缺点包括：1、效率低：由于阻值比较大，因此在电路中会有一定的功率损耗，电路效率不高。
2、不能输出高电流：阻容降压电路的电路中电阻比较大，因此电路不能输出较大的电流，通常只能传输小电流。
三、阻容降压电路的设计在进行阻容降压电路的设计时，需要考虑输入电压和输出电压的大小、电阻和电容器的选择等多个因素。
下面对该电路的设计要点进行详细说明：1、选择电容器：选择合适的电容器是阻容降压电路设计中的一个重要步骤。
电容器的容量大小影响输出电压的稳定性，容量越大滤波效果越好。
但过大的电容会导致启动时间较长，且会增加成本。
应根据实际应用需求选择适当的电容器。
rc阻容降压电路工作原理小伙伴们！今天咱们来唠唠rc阻容降压电路这个超有趣的玩意儿。
咱先说说这阻容降压电路是干啥的呢。
你看啊，在很多小电器里面，像那些小夜灯呀，或者是一些简单的充电小设备啥的，需要把那市电的高电压给降下来，变成一个合适的电压来给电路里的其他元件用。
这时候，rc阻容降压电路就闪亮登场啦。
那这个电路到底是怎么实现降压的呢？这就和电容、电阻的特性有关系咯。
电容啊，它可是个很神奇的东西。
它有一种能力，就是对交流电有阻碍作用，这个阻碍作用我们叫做容抗。
容抗的大小呢，和电容的容量还有交流电的频率有关。
就好像是在电路里设了一个小关卡，交流电想要通过，就得费点劲儿，这样电压就被它给“拖”下来一部分啦。
比如说，一个合适容量的电容，市电的交流电一过来，就被电容这么一折腾，电压就开始降低咯。
不过呢，光有电容还不行哦。
这里面的电阻也起着重要的作用呢。
电阻这个家伙，大家应该比较熟悉啦，电流通过它的时候，它就会消耗电能，让电压降低。
在rc 阻容降压电路里，电阻和电容配合得可好了。
电阻就像是一个小保镖一样，一方面它能分担一部分电压，另一方面呢，它还能保护电路。
你想啊，如果没有电阻在那儿守着，万一电容出了点啥小状况，电路可能就会受到比较大的冲击呢。
再说说这个电路的工作过程吧。
市电的交流电一进入rc阻容降压电路，电容就开始施展它的容抗魔法，让电压慢慢降下来。
同时，电阻也在旁边帮忙，把多余的电压给消耗掉一些。
经过这一降一消，电压就变得比较合适啦。
然后这个降下来的电压就可以供给后面的电路元件，像二极管呀、稳压管之类的，让它们能够正常工作。
这里面还有个很贴心的小设计呢。
你知道吗，阻容降压电路在降压的同时，还能起到一定的限流作用。
这就像是给电路里的电流也设了个小规矩，不能让电流太任性地乱跑。
这样一来，电路里的其他元件就可以在一个比较安全、稳定的电流环境下工作啦。
而且呀，rc阻容降压电路还有个优点就是它的成本比较低。
对于那些不需要特别高精度降压的小电器来说，简直就是性价比之王啊。
阻容降压电路阻容降压电路 一、阻容降压原理 电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA,但在电容器上并不产生功耗,应为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。
根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如,我们将一个110V/8W的灯泡与一个1uF 的电容串联,在接到220V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA,它与1uF 电容所产生的限流特性相吻合。
同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此,电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
二、器件选择 1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
阻容降压原理及电路
最简单实用的方法就是采用电容降压式电源。
一、电路原理图
基本电路如图1，C1为降压电容器，VD1在市电的负半周时给C1提供放电回路，VD2为半波整流二极管，VD3为稳压二极管，R1为断电后C1的泄流电阻。
在实际应用中也可以采用图2所示电路图。
如果需要向负载提供较大的电流，可采用桥式整流电路如图3所示。
一般整流后未经过稳压的直流电压会高于30伏，并且会因负载电流的变化发生比较大的波动，这主要是因为这种电源内阻很大，所以这种电路并不适合大电流供电的场合。
二、器件选择
1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.
2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例
图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:
Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K
流过电容器C1的充电电流（Ic）为：
Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电
阻容降压原理和计算公式
这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）
I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C
=0.44*220*2*3.14*50*C=30000C
=30000*0.000001=0.03A=30mA
f为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏
V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.
如果采用全波整流可得到双倍的电流（平均值）为：
I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C
=0.89*220*2*3.14*50*C=60000C
=60000*0.000001=0.06A=60mA
一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：
1、未和220V交流高压隔离，请注意安全，严防触电！
2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压原理
电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
阻容降压电路什么样计算
我想做一个阻容降压电路，用电容和电阻把220VAC降压降到6VDC，以此来供LED工作，不用变压器。
但是不知道什么样计算用多大阻值多大功率的电阻，用哪种的电容，电容的容量用多大。
这些什么样计算出来？
问题补充：所求的是降压电容和降压电阻的容量和阻值大小和功率，还有用哪种种类的电容或电阻？？
另外滤波电容的容量什么算？
电容降压是恒流方式的，电压必须由齐纳管确定，也就是稳压管。
如果你用它带动LED，必须要加与LED 电压对应的稳压管。
半波整流方式计算应该是每uF电容量提供约30mA电流，这是在中国的50Hz220V线路上的参考。
全波整流时电流加倍，即每uF可提供60mA电流。
为了安全，最好不使用全波，因为它是悬浮地的。
我家里的LED夜灯就是我用电容降压自己接的，有兴趣可以与我交流一下。
LED照明不是很简单的事情，我以前用变压器都烧坏过十来个LED了。
白LED是静电敏感的，还有要良好的保护及防静电措施。
电容量(uf)=电流(mA)/15
限流电阻（Ω）=310/最大允许浪涌电流
放电电阻（KΩ）=500/电容(uf)
假如仅作指示灯的话耐压400v 0.01uf的就可以（以前试过，直接串联，不过可能电容大小记得不是很清楚太久了）
使用标准的容抗来等效计算
假如照明的话，涉及到一些因素，最好不要这样接。
假如仅仅是为了体积的话可以使用专用的降压模块。
假如考虑成本的话，作小功率的开关电源也可以
假如是阵列的话，直接串联
计算方式c=15×I C为电容容量单位微法i设备为工作电流单位为安
如一个灯泡的电阻为0.6安电容就选择15×0.6＝9微法在电路里串连9微法的电容就可以了，电容的
原则挺关键须选择电容的耐压高于工作电压，选用无极性电容。
电容降压要求使用50赫的交流电，电容的选择和频率有关与电压无关，
不如用于6伏降压和220伏降压的的电容容量是一样的
阻容降压电路的小结
注1:电路缺点:高压没隔离,有触电的危险.
注2:电路PCB设计时,注意L-line与N-line之间的爬电距离.各种产品要求有所不同,建议值:>4mm.。
