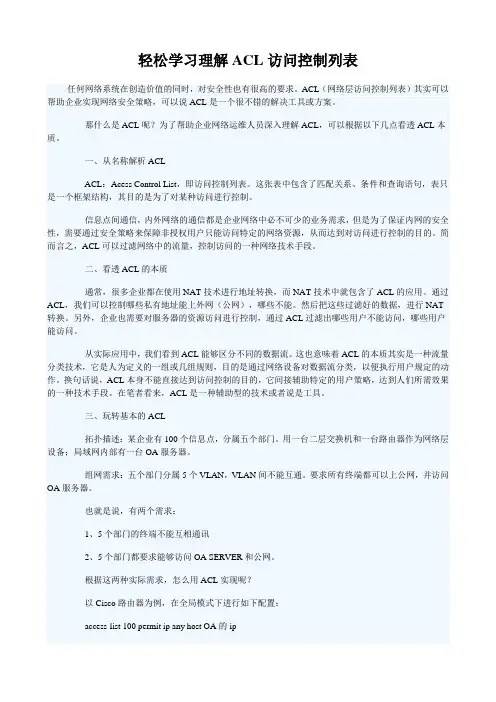

轻松学习理解ACL访问控制列表任何网络系统在创造价值的同时,对安全性也有很高的要求。
ACL(网络层访问控制列表)其实可以帮助企业实现网络安全策略,可以说ACL是一个很不错的解决工具或方案。
那什么是ACL呢?为了帮助企业网络运维人员深入理解ACL,可以根据以下几点看透ACL本质。
一、从名称解析ACLACL:Acess Control List,即访问控制列表。
这张表中包含了匹配关系、条件和查询语句,表只是一个框架结构,其目的是为了对某种访问进行控制。
信息点间通信,内外网络的通信都是企业网络中必不可少的业务需求,但是为了保证内网的安全性,需要通过安全策略来保障非授权用户只能访问特定的网络资源,从而达到对访问进行控制的目的。
简而言之,ACL可以过滤网络中的流量,控制访问的一种网络技术手段。
二、看透ACL的本质通常,很多企业都在使用NAT技术进行地址转换,而NAT技术中就包含了ACL的应用。
通过ACL,我们可以控制哪些私有地址能上外网(公网),哪些不能。
然后把这些过滤好的数据,进行NAT 转换。
另外,企业也需要对服务器的资源访问进行控制,通过ACL过滤出哪些用户不能访问,哪些用户能访问。
从实际应用中,我们看到ACL能够区分不同的数据流。
这也意味着ACL的本质其实是一种流量分类技术,它是人为定义的一组或几组规则,目的是通过网络设备对数据流分类,以便执行用户规定的动作。
换句话说,ACL本身不能直接达到访问控制的目的,它间接辅助特定的用户策略,达到人们所需效果的一种技术手段。
在笔者看来,ACL是一种辅助型的技术或者说是工具。
三、玩转基本的ACL拓扑描述:某企业有100个信息点,分属五个部门。
用一台二层交换机和一台路由器作为网络层设备;局域网内部有一台OA服务器。
组网需求:五个部门分属5个VLAN,VLAN间不能互通。
要求所有终端都可以上公网,并访问OA服务器。
也就是说,有两个需求:1、5个部门的终端不能互相通讯2、5个部门都要求能够访问OA SERVER和公网。
ACL访问控制列表配置与优化ACL(Access Control List)访问控制列表是用于网络设备实现流量控制和网络安全的一种技术。
通过ACL,可以根据规则过滤和限制网络流量,以实现对网络资源的保护和管理。
本文将介绍ACL访问控制列表的配置和优化方法。
一、ACL基本概念ACL是一组用于控制网络流量的规则集合,它根据规则匹配和处理数据包。
ACL可以基于源IP地址、目的IP地址、传输层协议(如TCP或UDP)、传输层端口号等信息对数据包进行过滤和限制。
ACL规则由许多条目组成,每个条目包含一个或多个匹配条件和一个动作。
匹配条件可以根据需要自定义,动作决定如何处理匹配到的数据包,可以是允许通过、拒绝或执行其他操作。
二、ACL配置方法1. 确定访问控制目标:在配置ACL之前,需明确要保护的网络资源和限制的网络流量类型,以便针对性地配置ACL规则。
2. 创建ACL规则:根据网络资源的保护需求和限制要求,设置ACL规则。
可以使用命令行界面(CLI)或图形用户界面(GUI)进行配置。
3. 规则优先级:规则的顺序非常重要,ACL规则按照从上到下的顺序逐条匹配,匹配成功后立即执行相应的动作。
因此,应将最常见或最具限制性的规则放在前面。
4. 匹配条件:根据需要设置匹配条件,常见的条件有源IP地址、目的IP地址、传输层协议和端口号等。
更复杂的条件可结合使用。
5. 动作设置:根据匹配结果设置动作,可以是允许通过、拒绝或执行其他操作,如重定向、日志记录等。
6. 应用ACL:在需要进行流量控制和保护的设备上应用ACL配置,使其生效。
三、ACL优化方法1. 精简ACL规则:定期审查ACL规则,删除不必要的规则。
过多或冗余的规则会影响ACL匹配性能。
2. 规则合并:将具有相同动作和相似匹配条件的规则合并,减少规则数量,提高ACL处理效率。
3. 设置默认规则:通过设置默认规则,对未匹配到的数据包进行统一配置,避免未预期的情况。
acl访问控制列表规则ACL(Access Control List)访问控制列表是网络设备中一种非常重要的安全机制,用于控制网络流量的进出。
ACL规则是一组用于过滤网络流量的条件和动作。
本文将介绍ACL规则的概述、常见的ACL规则类型、ACL规则的格式以及编写ACL规则时需要考虑的一些关键因素。
ACL规则概述:ACL是一种在网络设备中实现流量过滤和网络访问控制的方法。
它根据预先定义的规则,对网络流量的源IP地址、目标IP地址、端口号等进行匹配,然后根据匹配结果决定是否允许流量通过。
通过配置ACL规则,网络管理员可以控制哪些流量可以进入网络,哪些流量可以离开网络,以增加网络的安全性和性能。
常见的ACL规则类型:1. 标准ACL规则:基于源IP地址来过滤流量,仅可以控制流量的进入。
2. 扩展ACL规则:可以基于源IP地址、目标IP地址、协议、端口号等多个条件来过滤流量,可以控制流量的进入和离开。
3. 命名ACL规则:可以给ACL规则设置名称,方便管理和维护。
ACL规则格式:ACL规则的格式通常包括以下几个部分:1. 序号:每条ACL规则都有一个唯一的序号,用于确定规则的优先级。
序号从1开始,按照递增的顺序执行规则。
2. 条件:ACL规则的条件部分描述了要匹配的流量的属性。
常见的条件包括源IP地址、目标IP地址、协议、端口号等。
3. 动作:ACL规则的动作部分描述了匹配条件后执行的操作。
常见的动作包括拒绝(Deny)和允许(Permit)。
编写ACL规则的关键因素:1. 流量方向:明确规定ACL规则是用于控制流量的进入还是离开。
2. 条件的选择:根据实际需求选择合适的条件,例如源IP地址、目标IP地址、协议、端口号等。
3. 规则的顺序:根据实际需求合理排序ACL规则,确保执行的顺序正确。
4. 规则的优先级:根据ACL规则的序号确定规则的优先级,越小的序号优先级越高。
5. 记录和审查:记录ACL规则的变更和审查规则的有效性是一个重要的管理步骤。
ACL访问控制列表访问控制列表的作用:今天的网络就好比一条复杂的高速公路,各种数据在其上快速通过,为了正确的规划流量,保证网络的畅通,安全。
我们就要设一些禁行标志、规定单行线等等,这就是网络上的ACL其实在网络上有很多种方法可以实现以上的作用,但是最简单易行的还是访问控制列表。
访问控制列表:就是用来在使用路由技术的网络里,识别和过滤那些由某些网络发出的或者被发送出去到某些网络的符合我们所规定条件的数据流量,以决定这些数据流量是应该转发还是应该丢弃的技术。
由于以上的定义我们可以看出,在路由器上实现ACL就是一种实现防火墙的手段。
ACL的应用预先把建好的ACL放置在路由器的接口上,对接口上进方向或者出方向的数据包进行过滤,但是访问控制列表只能过滤经过路由器的数据包,不能过滤其本身产生的数据包。
如种种动态路由协议发出的HELLO包。
除了在串口或以太口等物理接口上实现ACL外还可以在一些虚拟接口上实现,比如网管要通过VTY接口登录(TELNET),就可以在这个接口上安放ACL,以防止没经授权的黑客登录路由器。
如图12-1ACL应用在接口上的工作流程由于ACL是用来过滤流量的技术,所以它一定是被放置在接口上使用的。
同时,由于在接口上数据流量有进(IN)出(OUT)两个方向,所以在接口上使用的控制列表也有两个方向。
所以每个接口上,可以在相同被路由协议的情况下维护两张ACL如图12-2,我们在S0进方向放置了ACL,这样的话,数据包如果不允许通过则在进入路由表之前即被丢弃,这样节省了路由器的工作量,如果我们在E0接口放置出方向的ACL,这样的话,数据包即使不允许通过也要选经过路由这样的话浪费时间。
理论上应该全是使用进方向的ACL,但到底用哪个方向的,要根据实际情况。
无论用哪个方向的ACL其实都会对网络的速度产生影响,但是和其带来的好处相比,显得微不足道了。
图12-3是出方向的ACLACL过滤数据包所依据的条件因为我们的前辈在设计被路由协议时,将很多的网络信息封装在数据包的包头里,如:源IP,目的IP以及端口( 套接字)。
ACL(访问控制列表)✧基本概念:◆访问控制列表是应用于路由器接口的一系列指令的列表,用于指定哪些数据包可以接收转发,哪些数据包需要拒绝。
◆ACL的分类:●标准ACL:表号1—99基于原IP地址进行过滤●扩展ACL:表号100—199基于源IP地址、目的IP地址、源端口号、目的端口号、协议类型进行过滤。
●命名ACL:名字可以自定义实际上访问控制列表只有两种,命名访问控制列表可以是标准的或是扩展的。
◆ACL关键字:允许 permit拒绝 deny◆ACL规则:1.ACL的匹配顺序从上到下,每张ACL表的最后有条默认的deny any。
2.应把越具体的ACL条目放在越前面。
3.每张ACL表中应该至少有一条permit语句。
4.标准ACL放在离目的近的接口上,扩展ACL放在离源近的接口上。
5.标准ACL和扩展ACL不能单独删除一条ACL条目,命名ACL可以。
6.每个接口的一个方向上只能应用一张ACL表。
◆通配符:●0代表指定的八位位组必须精确匹配,255代表指定的八位位组可以是任何值。
✧实验实验需求:1)只允许R3和R4通信,不允许R2和R4通信,允许其它所有主机通信。
r1(config)#access-list 10 permit host 192.168.2.2r1(config)#access-list 10 deny host 192.168.1.2r1(config)#access-list 10 permit anyr1(config)#int s0/2r1(config-if)#ip access-group 10 out2)只允许R3可以Telnet到R4,但不可以Ping通R4,不允许R2 Telnet到R4,但是R2可以Ping通R4 ,其它所有拒绝。
r1(config)#access-list 100 permit tcp host 192.168.2.2 host 192.168.3.2 eq telnetr1(config)#access-list 100 deny icmp host 192.168.2.2 host 192.168.3.2r1(config)#access-list 100 permit icmp host 192.168.1.2 host 192.168.3.2r1(config)#access-list 100 deny tcp host 192.168.1.2 host 192.168.3.2 eq telnet r1(config)#int s0/2r1(config-if)#ip access-group 100 out创建命名型标准访问控制列表:r1(config)#ip access-list standard xixismile创建命名型扩展访问控制列表:r1(config)#ip access-list extended cisco。

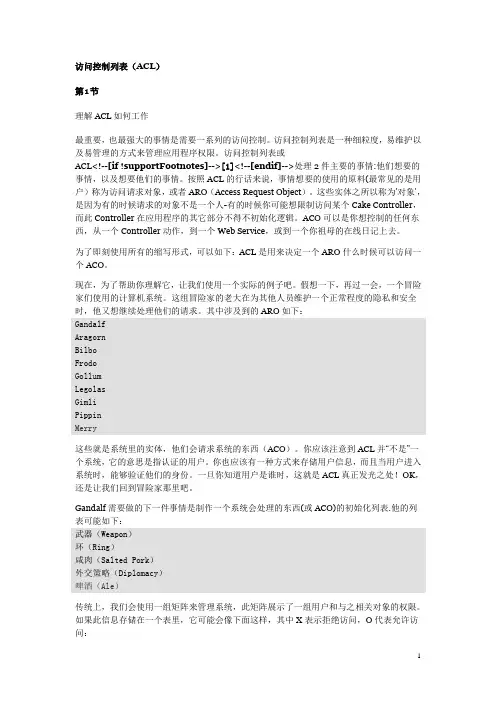

访问控制列表(ACL)第1节理解ACL如何工作最重要,也最强大的事情是需要一系列的访问控制。
访问控制列表是一种细粒度,易维护以及易管理的方式来管理应用程序权限。
访问控制列表或ACL<!--[if !supportFootnotes]-->[1]<!--[endif]-->处理2件主要的事情:他们想要的事情,以及想要他们的事情。
按照ACL的行话来说,事情想要的使用的原料(最常见的是用户)称为访问请求对象,或者ARO(Access Request Object)。
这些实体之所以称为'对象',是因为有的时候请求的对象不是一个人-有的时候你可能想限制访问某个Cake Controller,而此Controller在应用程序的其它部分不得不初始化逻辑。
ACO可以是你想控制的任何东西,从一个Controller动作,到一个Web Service,或到一个你祖母的在线日记上去。
为了即刻使用所有的缩写形式,可以如下:ACL是用来决定一个ARO什么时候可以访问一个ACO。
现在,为了帮助你理解它,让我们使用一个实际的例子吧。
假想一下,再过一会,一个冒险家们使用的计算机系统。
这组冒险家的老大在为其他人员维护一个正常程度的隐私和安全时,他又想继续处理他们的请求。
其中涉及到的ARO如下:GandalfAragornBilboFrodoGollumLegolasGimliPippinMerry这些就是系统里的实体,他们会请求系统的东西(ACO)。
你应该注意到ACL并“不是”一个系统,它的意思是指认证的用户。
你也应该有一种方式来存储用户信息,而且当用户进入系统时,能够验证他们的身份。
一旦你知道用户是谁时,这就是ACL真正发光之处!OK,还是让我们回到冒险家那里吧。
Gandalf需要做的下一件事情是制作一个系统会处理的东西(或ACO)的初始化列表.他的列表可能如下:武器(Weapon)环(Ring)咸肉(Salted Pork)外交策略(Diplomacy)啤酒(Ale)传统上,我们会使用一组矩阵来管理系统,此矩阵展示了一组用户和与之相关对象的权限。
Access Control List(ACL) 访问控制列表访问控制是网络安全防范和保护的主要策略,它的主要任务是保证网络资源不被非法使用和访问。
它是保证网络安全最重要的核心策略之一。
访问控制涉及的技术也比较广,包括入网访问控制、网络权限控制、目录级控制以及属性控制等多种手段。
访问控制列表(ACL)是应用在路由器接口的指令列表。
这些指令列表用来告诉路由器哪能些数据包可以收、哪能数据包需要拒绝。
至于数据包是被接收还是拒绝,可以由类似于源地址、目的地址、端口号等的特定指示条件来决定。
访问控制列表从概念上来讲并不复杂,复杂的是对它的配置和使用,许多初学者往往在使用访问控制列表时出现错误。
下面是对几种访问控制列表的简要总结。
1.标准IP访问控制列表一个标准IP访问控制列表匹配IP包中的源地址或源地址中的一部分,可对匹配的包采取拒绝或允许两个操作。
编号范围是从1到99的访问控制列表是标准IP访问控制列表。
2.扩展IP访问控制列表扩展IP访问控制列表比标准IP访问控制列表具有更多的匹配项,包括协议类型、源地址、目的地址、源端口、目的端口、建立连接的和IP优先级等。
编号范围是从100到199的访问控制列表是扩展IP访问控制列表。
3.命名的IP访问控制列表所谓命名的IP访问控制列表是以列表名代替列表编号来定义IP访问控制列表,同样包括标准和扩展两种列表,定义过滤的语句与编号方式中相似。
4.标准IPX访问控制列表标准IPX访问控制列表的编号范围是800-899,它检查IPX 源网络号和目的网络号,同样可以检查源地址和目的地址的节点号部分。
5.扩展IPX访问控制列表扩展IPX访问控制列表在标准IPX访问控制列表的基础上,增加了对IPX报头中以下几个宇段的检查,它们是协议类型、源Socket、目标Socket。
扩展IPX访问控制列表的编号范围是900-999。
6.命名的IPX访问控制列表与命名的IP访问控制列表一样,命名的IPX访问控制列表是使用列表名取代列表编号。
访问控制列表ACL一:访问控制列表概述〃访问控制列表(ACL)是应用在路由器接口的指令列表。
这些指令列表用来告诉路由器哪些数据包可以通过,哪些数据包需要拒绝。
〃工作原理:它读取第三及第四层包头中的信息,如源地址、目的地址、源端口、目的端口等。
根据预先设定好的规则对包进行过滤,从而达到访问控制的目的。
〃实际应用:阻止某个网段访问服务器。
阻止A网段访问B网段,但B网段可以访问A网段。
禁止某些端口进入网络,可达到安全性。
二:标准ACL〃标准访问控制列表只检查被路由器路由的数据包的源地址。
若使用标准访问控制列表禁用某网段,则该网段下所有主机以及所有协议都被禁止。
如禁止了A网段,则A网段下所有的主机都不能访问服务器,而B网段下的主机却可以。
用1----99之间数字作为表号一般用于局域网,所以最好把标准ACL应用在离目的地址最近的地方。
〃标准ACL的配置:router(config)#access-list表号 deny(禁止)网段/IP地址反掩码********禁止某各网段或某个IProuter(config)#access-list表号 permit(允许) any注:默认情况下所有的网络被设置为禁止,所以应该放行其他的网段。
router(config)#interface 接口 ******进入想要应用此ACL的接口(因为访问控制列表只能应用在接口模式下)router(config-if)#ip access-group表号 out/in ***** 设置在此接口下为OUT或为IN其中router(config)#access-list 10 deny 192.168.0.10.0.0.0 =router(config)#access-list 10 deny host 192.168.0.1router(config)#access-list 10 deny 0.0.0.0255.255.255.255 =router(config)#access-list 10 deny anyrouter#show access-lists ******查看访问控制列表。
什么是ACL访问控制列表路由器根据路由表转发数据,只要存在路由,路由器可以把任何数据转发到任意目的地。
但有时需要对数据进行控制,比如出于安全目的需要过滤那些对网络进行恶意攻击的数据包。
Internet是一个开放的网络平台,如何确保数据在这个开放的平台上的安全,越来越成为人们关注的焦点。
访问控制列表(Access Control ACL)就是能够在路由器上检查并过滤数据包的技术之一。
ACL概述随着计算机网络应用范围的扩大,如何控制使用Internet的权限成了网络管理员面临的新问题。
例如,怎样识别合法用户;怎样拒绝非法用户的访问等。
访问控制列表是一个控制网络数据的有力工具,它可以设定不同的条件,灵活地过滤数据流,在不妨碍合法通信的同时阻止非法或不必要的数据,保护网络资源。
访问控制列表的用途非常广泛,例如:●出于安全目的,使用访问控制列表检查和过滤数据包;●对数据流进行限制以提高网络的性能;●限制或减少路由更新的内容;●按照优先级或用户队列识别数据包;●定义经由隧道(VPN)传输的数据;●定义地址翻译的条件。
访问控制列表由一组有序的条件语句构成,每个条件语句中的关键词Permit(允许)或Deny(禁止)决定了匹配该条件语句的数据是被允许还是被禁止通过路由器的接口。
条件中的匹配参数可以是上层协议、源或目的地址、端口号及其他一些选项。
访问控制列表应用在接口上,对通过该接口的数据包进行检查和过滤。
【提醒】访问控制列表不检查使用该列表的路由器自身产生的数据包。
访问控制列表对进入路由器的数据(称为In方向)和从路由器发出的数据(称为Out方向)分别进行控制。
如果只禁止某种数据从某个接口进入,那么这种数据仍然可以从该接口发送到网络上。
访问控制列表是基于协议生成并生效的。
每种协议集都有自己的访问控制列表,它们可以共存于同一台路由器上运行,分别对各自协议的数据包进行检查过滤。
如今Internet只使用单一的IP协议集。
访问控制列表技术访问控制列表(Access Control Lists,简称ACL)是计算机网络中一种常用的授权机制,用于限制用户对系统资源的访问权限。
ACL能够灵活地定义和管理哪些用户可以访问特定资源以及访问级别,是实现网络安全的重要工具之一。
本文将介绍ACL的概念、工作原理及其在网络安全中的应用。
一、ACL的概念访问控制列表是一种用于控制和限制用户或主机对资源访问的权限列表。
ACL中包含一系列规则,这些规则定义了哪些用户或主机可以访问资源,以及访问的条件和级别。
ACL通常与网络设备(如路由器、交换机)和操作系统配合使用,用于保护网络资源的安全。
ACL中的规则基于一系列属性来判断用户或主机的访问权限,常见的属性包括源IP地址、目标IP地址、源端口、目标端口以及协议类型等。
通过定义这些属性的组合方式,可以实现对访问权限的精细控制,满足不同场景下的安全需求。
二、ACL的工作原理ACL的工作原理可以分为两个步骤:匹配和决策。
1. 匹配:当数据包进入网络设备时,ACL会对其进行匹配操作,以确定是否满足ACL规则的条件。
匹配通常基于数据包的五元组信息(源IP地址、目标IP地址、源端口、目标端口和协议类型),通过与ACL规则中定义的属性进行比较,判断数据包是否能够通过ACL。
2. 决策:当匹配成功后,ACL会根据定义的规则决策是否允许数据包通过。
根据规则中设定的操作(如允许、拒绝、重定向等),网络设备将决定如何处理数据包。
如果数据包被允许通过,网络设备将继续转发;如果被拒绝,设备将丢弃数据包或发送拒绝通知;如果进行重定向操作,则根据规则将数据包发送到指定目标。
三、ACL的应用ACL技术在网络安全中具有重要的应用价值,它可以帮助保护网络资源免受未经授权的访问和恶意攻击。
以下是ACL在不同场景下的应用示例:1. 网络边界安全:ACL可以在网络边界设备(如防火墙、路由器)上应用,以限制外部网络对内部网络的访问。
