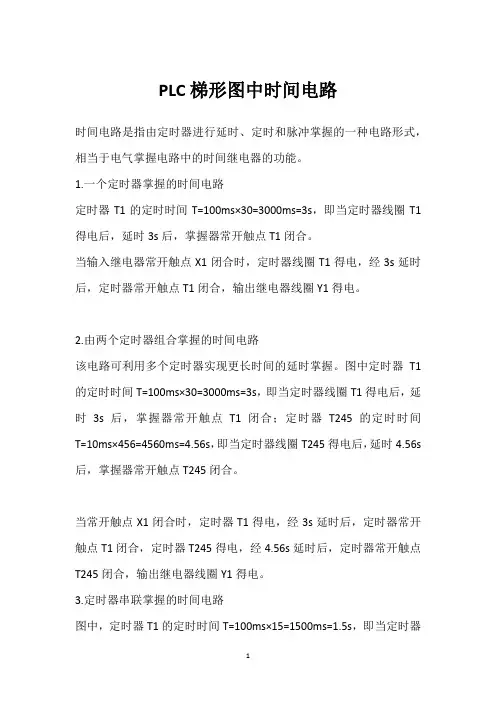

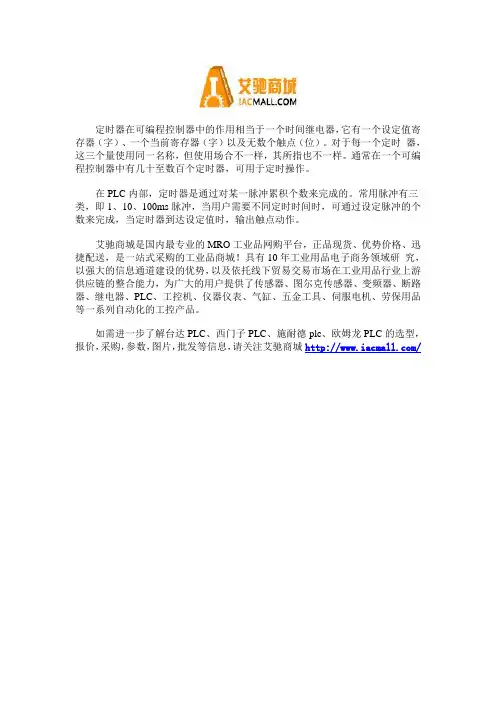

PLC梯形图中时间电路
时间电路是指由定时器进行延时、定时和脉冲掌握的一种电路形式，相当于电气掌握电路中的时间继电器的功能。
1.一个定时器掌握的时间电路
定时器T1的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T1得电后，延时3s后，掌握器常开触点T1闭合。
当输入继电器常开触点X1闭合时，定时器线圈T1得电，经3s延时后，定时器常开触点T1闭合，输出继电器线圈Y1得电。
2.由两个定时器组合掌握的时间电路
该电路可利用多个定时器实现更长时间的延时掌握。
图中定时器T1的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T1得电后，延时3s后，掌握器常开触点T1闭合；定时器T245的定时时间T=10ms×456=4560ms=4.56s，即当定时器线圈T245得电后，延时4.56s 后，掌握器常开触点T245闭合。
当常开触点X1闭合时，定时器T1得电，经3s延时后，定时器常开触点T1闭合，定时器T245得电，经4.56s延时后，定时器常开触点T245闭合，输出继电器线圈Y1得电。
3.定时器串联掌握的时间电路
图中，定时器T1的定时时间T=100ms×15=1500ms=1.5s，即当定时器
线圈T1得电后，延时1.5s后，掌握器常开触点T1闭合；定时器T2的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T2得电后，延时3s，掌握器常开触点T2闭合。
当输入继电器常开触点X1闭合时，定时器线圈T1和T2得电，经1.5s 延时后，定时器常开触点T1闭合，输出继电器线圈Y1得电，延时3s后，定时器常开触点T2闭合，输出继电器线圈Y2得电。

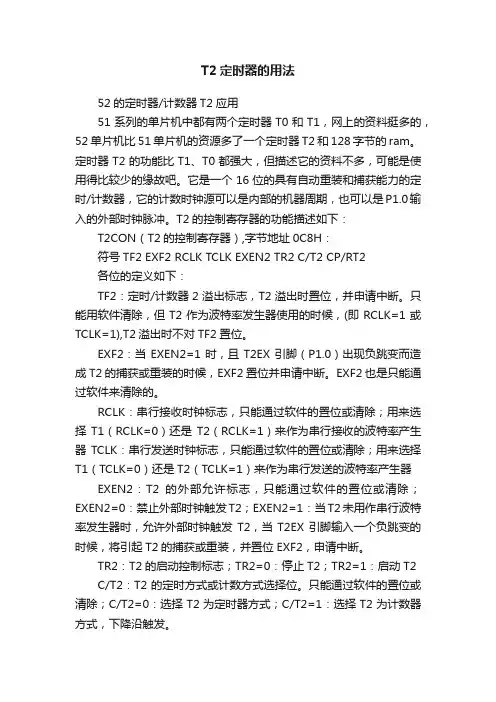

T2定时器的用法52的定时器/计数器T2应用51系列的单片机中都有两个定时器T0和T1，网上的资料挺多的，52单片机比51单片机的资源多了一个定时器T2和128字节的ram。
定时器T2的功能比T1、T0都强大，但描述它的资料不多，可能是使用得比较少的缘故吧。
它是一个16位的具有自动重装和捕获能力的定时/计数器，它的计数时钟源可以是内部的机器周期，也可以是P1.0输入的外部时钟脉冲。
T2的控制寄存器的功能描述如下：T2CON（T2的控制寄存器）,字节地址0C8H：符号TF2 EXF2 RCLK TCLK EXEN2 TR2 C/T2 CP/RT2各位的定义如下：TF2：定时/计数器2溢出标志，T2溢出时置位，并申请中断。
只能用软件清除，但T2作为波特率发生器使用的时候，(即RCLK=1或TCLK=1),T2溢出时不对TF2置位。
EXF2：当EXEN2=1时，且T2EX引脚（P1.0）出现负跳变而造成T2的捕获或重装的时候，EXF2置位并申请中断。
EXF2也是只能通过软件来清除的。
RCLK：串行接收时钟标志，只能通过软件的置位或清除；用来选择T1（RCLK=0）还是T2（RCLK=1）来作为串行接收的波特率产生器TCLK：串行发送时钟标志，只能通过软件的置位或清除；用来选择T1（TCLK=0）还是T2（TCLK=1）来作为串行发送的波特率产生器EXEN2：T2的外部允许标志，只能通过软件的置位或清除；EXEN2=0：禁止外部时钟触发T2；EXEN2=1：当T2未用作串行波特率发生器时，允许外部时钟触发T2，当T2EX引脚输入一个负跳变的时候，将引起T2的捕获或重装，并置位EXF2，申请中断。
TR2：T2的启动控制标志；TR2=0：停止T2；TR2=1：启动T2 C/T2：T2的定时方式或计数方式选择位。
只能通过软件的置位或清除；C/T2=0：选择T2为定时器方式；C/T2=1：选择T2为计数器方式，下降沿触发。
正泰KG316T定时器使用说明书一、用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
二、设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
三、注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

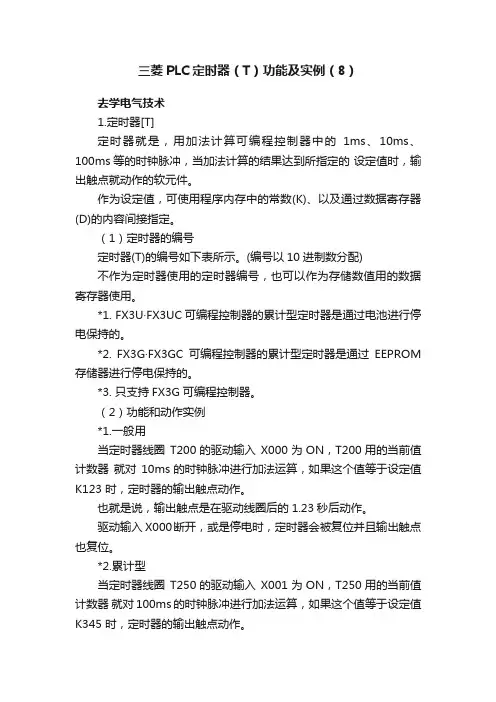

三菱PLC定时器（T）功能及实例（8）去学电气技术1.定时器[T]定时器就是，用加法计算可编程控制器中的1ms、10ms、100ms等的时钟脉冲，当加法计算的结果达到所指定的设定值时，输出触点就动作的软元件。
作为设定值，可使用程序内存中的常数(K)、以及通过数据寄存器(D)的内容间接指定。
（1）定时器的编号定时器(T)的编号如下表所示。
(编号以10进制数分配)不作为定时器使用的定时器编号，也可以作为存储数值用的数据寄存器使用。
*1. FX3U·FX3UC可编程控制器的累计型定时器是通过电池进行停电保持的。
*2. FX3G·FX3GC可编程控制器的累计型定时器是通过EEPROM 存储器进行停电保持的。
*3. 只支持FX3G可编程控制器。
（2）功能和动作实例*1.一般用当定时器线圈T200的驱动输入X000为ON，T200用的当前值计数器就对10ms的时钟脉冲进行加法运算，如果这个值等于设定值K123 时，定时器的输出触点动作。
也就是说，输出触点是在驱动线圈后的1.23秒后动作。
驱动输入 X000断开，或是停电时，定时器会被复位并且输出触点也复位。
*2.累计型当定时器线圈T250的驱动输入X001为ON，T250用的当前值计数器就对100ms的时钟脉冲进行加法运算，如果这个值等于设定值K345 时，定时器的输出触点动作。
在计数过程中，即使出现输入X001变OFF或停电的情况，当再次运行时也能继续计数。
其累计动作时间为34.5秒。
复位输入X002为ON时，定时器会被复位并且输出触点也复位。
*3.电位器型1) FX3G可编程控制器内置的模拟电位器时FX3G标准情况下，可编程控制器中内置的模拟电位器的值，根据刻度位置，0～255的数值数据被保存在如下所示的特殊寄存器中。
通过将作为数值读取的值指定为定时器的间接指定值，可以制作电位器式的模拟量定时器。
· VR1→D8030(0～255的整数)· VR2→D8031(0～255的整数)作为功能扩展板安装在FX3G·FX3U·FX3UC-32MT- LT(-2)可编程控制器上的模拟量电位器扩展板的值，根据刻度位置，可以读取为0～255的数值数据。
第九讲定时器T2的用法
定时器
声明，定时器T2只有52以上的芯片才有，51没有的。
捕捉模式
在捕捉模式时，两种操作模式由T2CON中的EXEN2位选择。
如果EXEN2＝0，Timer2作为一个16位向上定时或计数器，当溢出时将T2CON中的TF2置1。
这个标志位可以产生一个中断。
如果EXEN2＝1，Timer2起同样的作用，但是，外部输入端T2EX上的下降延也可以使TH2和TL2中的值捕捉到RCAP2H和RCAP2L中，另外，T2EX上的下降延可以将EXF2置1，像TF2一样，也可以产生一个中断。
捕捉模式详见图5。
自动重载模式
Timer2在指定为16为自动重载模式时可以编程为加计数或减计数，此功能由T2MOD
中的DCEN位决定。
DCEN＝0，计数器向上计数，默认置为0，DCEN＝1时，Timer2的加或减由T2EX的值决定。
图6显示Timer2在DCEN=0时自动向上计数。
在这个模式时，T2CON的EXEN2为可以选择两种操作。
EXEN2＝0，Timer2向上计数到0FFFFH时将TF2为置1，溢出可以把RCAP2H和RCAP2L 中的16为值重新加载到定时寄存器中。
捕捉模式时RCAP2H和RCAP2L中的值由软件预先设定。
EXEN2＝1，既可以由溢出重载也可以由T2EX引脚的下降延触发重载。
TF2和EXF2都可以产生中断。
设置DCEN为可以时Timer2向上或向下计数，如图6所示，此模式下，T2EX 脚控制计数方向。
T2EX如果为1，Timer2向上计数。
计数器到0FFFFH时溢出并将TF2置1。
溢出可以使RCAP2H和RCAP2L中的16为值重新加载到定时寄存器中。
T2EX如果为0，Timer2向下计数，当TH2和TL2中的值和RCAP2H和RCAP2L相等时向下溢出。
溢出使TF2置1并
将0FFFFH重新加载到计时寄存器中。
波特率发生器
通过设置T2CON中TCLK或RCLK位选择Timer2位波特窥测发生器Timer2作为发送和
接收时可以应用早不同的波特率，设置TCLK或RCLK位使Timer2工作在波特率发生器模式，如图8所示。
波特率发生器模式和重载模式相似，TH2中值的溢出将使软件预设的16位寄存器值重载到计数器中。
波特率1、3模式由Timer2的溢出速率决定，由下面的等式表示
模式1、3波特率＝（Timer2计数值）/16
定时器可以指定为计数或定时模式，在许多应用中，被设置成定时模式，Timer2的定时操作和波特率发生器的操作不同，作为定时器，它每机器周期（1/12个晶振周期）增加1，作为波特率发生器它每个状态时间（1/2晶振周期）增加1。
波特率公式如下：
模式1、3
=
晶振频率
波特率
32×（65536-RCAP2H,RCAP2L）
这里（RCAP2H,RCAP2L）是RCAP2H和RCAP2L作为16为无符号整数。
Timer2作为波特率发生器如图8，这个只有在TCLK或者RCLK＝1是才有效。
需要注意的是TH2的的溢出不会将TF2置1，也不会产生中断，如果这时EXEN2置1，T2EX引脚的下降延将会使TF2置1并不会引发（RCAP2H,RCAP2L）到（TH2,TL2）的重载，那样，当Timer2作为波特率发生器时，T2EX可以作为一个外部中断使用。
当Timer2在波特率发生器模式作为定时器运行时（TR1＝1），TH2，TL2不能进行读写，在这种情况下，计时器每个状态时间增加1，对其读写的结果将会不正确RACAP2寄存器可以读不可以写，因为写可能引起交迭重载或者重载出错。
在处理Timer2的RACAP2寄
存器前必须停止计时（TR2＝0）。
可编程时钟输出
P1.0可以输出50％占空比的可编程时钟，如图9所示。
这个引脚，除了作为普通的IO口，还有另外两个交替功能，它可以编程为Timer2的外部输入脚或者占空比50％的可变时钟输出，在晶振16M时频率范围从61Hz到4MHz。
Timer2指定为时钟发生器，必须将C/T2为清0并将T2OE位置1。
TR2启动或停止计时器。
输出频率取决于晶振频率和Timer2的捕捉寄存器的重载值，如下面公式所示。
时钟输出频率＝晶振频率/4×（65536-（RCAP2H,RCAP2L））
在时钟输出模式，Timer2溢出不会产生中断，它可以同时作为波特率发生器和时钟输出使用，然而，当他们都使用（RCAP2H,RCAP2L）时，波特率和时钟输出频率不能取决于独自的设置参数。
