滚动轴承磨加工工艺流程与过程控制共31页文档

轴承加工工艺流程引言轴承是机械设备中常见的零件之一，用于支撑和定位旋转机械的轴。

轴承的加工工艺流程对于轴承的质量和性能有着重要的影响。

本文将介绍轴承加工的一般工艺流程，包括原料准备、车、磨、热处理和装配等环节。

一、原料准备轴承的原材料一般是钢材，根据需要可以选择不同种类和牌号的钢材。

在轴承加工之前，首先需要对原材料进行准备。

原料准备的主要步骤包括材料验收、材料切割和材料成型。

首先，对原材料进行验收，检查原材料的质量和规格是否符合要求。

然后，将原材料切割成适当的长度，以便后续加工操作。

最后，通过冷锻、热锻等成型工艺，将切割好的原材料进一步成型为轴承的预制件。

二、车削加工车削是轴承加工中常用的一种加工方法，主要用于加工轴承的外圆、内圆和面。

车削加工的流程包括设备调整、工件夹持、刀具选择、车削操作和尺寸检测等环节。

在车削加工之前，需要调整车床等设备，保证其正常运转和加工精度。

然后，将轴承安装在车削设备上，并进行夹持。

接下来，选择合适的刀具，根据轴承的要求进行车削操作。

最后，通过尺寸检测，确保车削加工的尺寸精度和表面质量符合要求。

三、磨削加工磨削是轴承加工中另一种常用的加工方法，主要用于提高轴承的精度和表面质量。

磨削加工的流程包括设备调整、砂轮选择、工件夹持、磨削操作和尺寸检测等环节。

在磨削加工之前，同样需要调整磨削设备，保证其正常运转和加工精度。

然后，选择适当的砂轮，根据轴承的要求进行磨削操作。

在磨削过程中，需要注意控制砂轮的磨损和磨削温度，以避免影响磨削效果。

最后，通过尺寸检测，确保磨削加工的尺寸精度和表面质量达到要求。

四、热处理热处理是轴承加工中一个重要的环节，可以改变轴承的组织结构和性能。

常见的热处理方法包括淬火、回火和渗碳等。

热处理的流程包括预热、热处理和冷却等阶段。

在热处理之前，需要对轴承进行预热，以去除表面的污垢和湿气，提高热处理效果。

然后，将轴承放入热处理炉中，进行淬火、回火或渗碳等热处理操作。

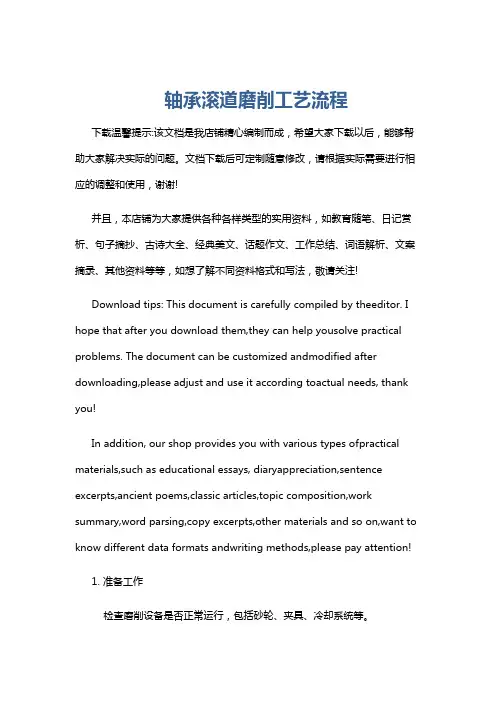

轴承滚道磨削工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作检查磨削设备是否正常运行，包括砂轮、夹具、冷却系统等。

轴承加工工艺流程1. 原材料准备：选用合适的轴承钢材料，根据轴承规格和要求进行切割或锻造成型。

2. 车削加工：将原材料进行车削，包括车削外径、内径、端面等工序，以满足轴承的精度和尺寸要求。

3. 热处理：对车削后的轴承零件进行淬火、回火等热处理工艺，以提高其硬度、耐磨性和耐腐蚀性能。

4. 精密磨削：对热处理后的轴承零件进行精密磨削，包括内外径的磨削、滚道的磨削等，以进一步提高尺寸精度和表面质量。

5. 清洗和检测：对磨削后的轴承零件进行清洗和检测，确保其符合技术要求和质量标准。

6. 组装：将各个轴承零件组装成轴承组件，并进行润滑和封装，最终形成成品轴承。

7. 检验和包装：对组装好的轴承进行质量检验和包装，保证产品质量和外观要求，以便出厂销售和使用。

以上是一个典型的轴承加工工艺流程，不同规格和要求的轴承可能会有所差异，但整体工艺流程是类似的。

在整个加工过程中，严格遵守工艺要求和质量标准，确保轴承制造出的产品符合用户的需求和期望。

轴承加工是一项精密加工工艺，其产品广泛应用于机械设备、汽车、风力发电、航空航天等领域。

在轴承加工工艺中，每一个环节都至关重要，对于原材料的选择、精度的控制、表面处理、装配等都要求严谨。

以下将深入探讨轴承加工的一些重要环节。

对于原材料的选择，轴承通常选用高碳铬钢或不锈钢材料。

高碳铬钢材质具有良好的硬度和耐磨性，能够满足轴承对于承载能力和耐磨性的要求，而不锈钢材料主要用于一些特殊环境下的轴承制造。

原材料的选择对于轴承的性能和使用寿命起着至关重要的作用。

在轴承加工的车削工艺中，控制尺寸精度是至关重要的。

由于轴承在运转过程中要求高速旋转，因此对于外径、内径、滚道的精度要求非常高。

特别是在滚道的磨削工艺中，需要保证其精度和圆度，以确保轴承的运转平稳，减小摩擦阻力，降低能量损耗。

热处理是轴承加工中非常重要的一环。

淬火可以使轴承零件达到一定的硬度，从而具有良好的耐磨性和承载能力，而回火则可以提高零件的韧性和减小内部应力。

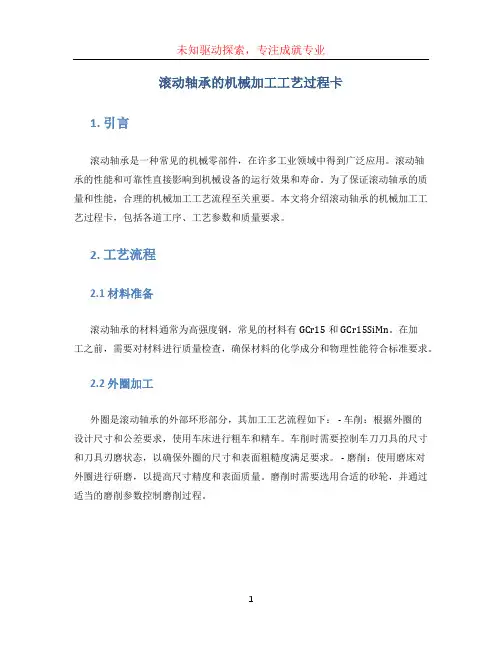

滚动轴承的机械加工工艺过程卡1. 引言滚动轴承是一种常见的机械零部件，在许多工业领域中得到广泛应用。

滚动轴承的性能和可靠性直接影响到机械设备的运行效果和寿命。

为了保证滚动轴承的质量和性能，合理的机械加工工艺流程至关重要。

本文将介绍滚动轴承的机械加工工艺过程卡，包括各道工序、工艺参数和质量要求。

2. 工艺流程2.1 材料准备滚动轴承的材料通常为高强度钢，常见的材料有GCr15和GCr15SiMn。

在加工之前，需要对材料进行质量检查，确保材料的化学成分和物理性能符合标准要求。

2.2 外圈加工外圈是滚动轴承的外部环形部分，其加工工艺流程如下： - 车削：根据外圈的设计尺寸和公差要求，使用车床进行粗车和精车。

车削时需要控制车刀刀具的尺寸和刀具刃磨状态，以确保外圈的尺寸和表面粗糙度满足要求。

- 磨削：使用磨床对外圈进行研磨，以提高尺寸精度和表面质量。

磨削时需要选用合适的砂轮，并通过适当的磨削参数控制磨削过程。

2.3 内圈加工内圈是滚动轴承的内部环形部分，其加工工艺流程如下： - 镗削：使用镗削机对内圈进行粗镗和精镗。

镗削时需要控制刀具刃磨和刀具刃片的选择，以保证内圈的尺寸和圆度精度满足要求。

- 光磨：使用光磨机进行内圈的研磨，以提高尺寸精度和表面质量。

光磨时需要选择合适的磨料和研磨参数，控制光磨过程中的温度和压力。

2.4 滚动体加工滚动体是滚动轴承的重要组成部分，其加工工艺流程如下： - 铣削：使用铣床对滚动体进行粗铣和精铣。

铣削时需要选用合适的铣刀和加工参数，控制铣削过程中的刀具情况和加工精度。

- 磨削：使用磨床对滚动体进行研磨，以提高尺寸精度和表面质量。

磨削时需要选择合适的砂轮和磨削参数，控制磨削过程中的温度和压力。

2.5 保持架加工保持架是滚动轴承的承载结构，其加工工艺流程如下： - 钻孔：使用钻床对保持架进行孔的钻削。

钻削时需要选用合适的钻头和冷却液，控制钻削过程中的进给速度和冷却液的流量。

轴承钢机械加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴承钢机械加工工艺流程如下：1. 毛坯制备轴承钢毛坯通常采用锻造或铸造方式制备。

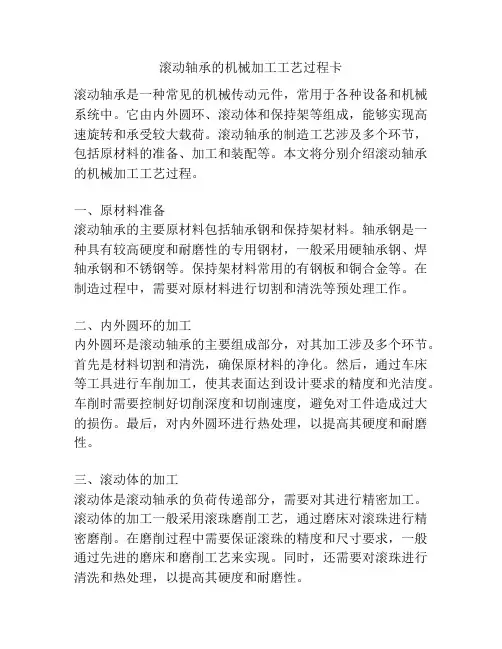

滚动轴承的机械加工工艺过程卡滚动轴承是一种常见的机械传动元件，常用于各种设备和机械系统中。

它由内外圆环、滚动体和保持架等组成，能够实现高速旋转和承受较大载荷。

滚动轴承的制造工艺涉及多个环节，包括原材料的准备、加工和装配等。

本文将分别介绍滚动轴承的机械加工工艺过程。

一、原材料准备滚动轴承的主要原材料包括轴承钢和保持架材料。

轴承钢是一种具有较高硬度和耐磨性的专用钢材，一般采用硬轴承钢、焊轴承钢和不锈钢等。

保持架材料常用的有钢板和铜合金等。

在制造过程中，需要对原材料进行切割和清洗等预处理工作。

二、内外圆环的加工内外圆环是滚动轴承的主要组成部分，对其加工涉及多个环节。

首先是材料切割和清洗，确保原材料的净化。

然后，通过车床等工具进行车削加工，使其表面达到设计要求的精度和光洁度。

车削时需要控制好切削深度和切削速度，避免对工件造成过大的损伤。

最后，对内外圆环进行热处理，以提高其硬度和耐磨性。

三、滚动体的加工滚动体是滚动轴承的负荷传递部分，需要对其进行精密加工。

滚动体的加工一般采用滚珠磨削工艺，通过磨床对滚珠进行精密磨削。

在磨削过程中需要保证滚珠的精度和尺寸要求，一般通过先进的磨床和磨削工艺来实现。

同时，还需要对滚珠进行清洗和热处理，以提高其硬度和耐磨性。

四、保持架的加工保持架是滚动轴承的固定和保护部分，其加工一般采用冲压和焊接工艺。

首先，采用冲床对保持架的板材进行冲孔，以形成适合滚动体和圆环的安装位置。

然后，在冲床上对保持架的外形进行压制，使其成型。

最后，通过焊接工艺将保持架的各个零件焊接在一起，形成整体的保持架。

五、装配滚动轴承的装配是制造工艺的最后一个环节，也是整个过程的关键。

装配过程需要控制好各个零部件的精度和尺寸要求，确保滚动轴承的运转性能。

通常情况下，先将内外圆环和滚动体进行组装，并添加适量的润滑脂。

然后，将装配好的内外圆环和滚动体放入保持架中，形成滚动轴承。

最后，对整个滚动轴承进行检验和调试，确保其性能和质量。

轴承加工工艺流程（附图）轴承就是当代机械设备中一种重要零部件。

它得主要功能就是支撑机械旋转体，降低其运动过程中得摩擦系数,并保证其回转精度.按运动元件摩擦性质得不同,轴承可分为滚动轴承与滑动轴承两大类.轴承可同时承受径向负荷与轴向负荷。

能在较高得转速下工作。

接触角越大，轴向承载能力越高。

那么轴承就是怎么加工出来得呢?轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gｃr1５ＳiMn）〈1>滚动体(钢球）制造基本流程：原材料——冷镦—-光磨——热处理—-硬磨——初研——外观—-精研<2〉保持架(钢板)制造基本流程:原材料——剪料——裁环-—光整——成形——整形-—冲铆钉孔〈３>套圈（内圈、外圈）制造基本流程：原材料——锻造——退火——车削——淬火--回火——磨削--装配汇普轴承加工流程图（1）锻造加工:锻造加工就是轴承套圈加工中得初加工，也称毛坯加工。

套圈锻造加工得主要目得就是：(ａ)获得与产品形状相似得毛坯，从而提高金属材料利用率,节约原材料,减少机械加工量，降低成本。

（b）消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好,从而提高轴承得使用寿命。

锻造方式:一般就是在感应加热炉、压力机、扩孔机与整形机组成连线得设备体进行流水作业（２）退火:套圈退火得主要目得就是:高碳铬轴承钢得球化退火就是为了获得铁素体基体上均匀分布着细、小、匀、圆得碳化物颗粒得组织，为以后得冷加工及最终得淬回火作组织准备.Gcr１5SiMn退火基本工序：在７90—８10℃保温2—6ｈ，以10—3０℃/h，冷至6０0℃以下,出炉空冷(3）车削加工:车削加工就是轴承套圈得半成品加工，也可以说就是成型加工.车削加工得主要目得就是：（a）使加工后得套圈与最终产品形状完全相同。

（b）为后面得磨削加工创造有利条件。

车削加工得方法：集中工序法:在一台设备上完成所有车削工序得小批量生产。

分散工序法：在一台设备上完成某一种车削工序得大批量生产。

轴承加工工艺流程（附图）轴承是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

轴承可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

那么轴承是怎么加工出来的呢？轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）<1>滚动体（钢球）制造基本流程：原材料——冷镦——光磨——热处理——硬磨——初研——外观——精研<2>保持架（钢板）制造基本流程：原材料——剪料——裁环——光整——成形——整形——冲铆钉孔<3>套圈（内圈、外圈）制造基本流程：原材料——锻造——退火——车削——淬火——回火——磨削——装配汇普轴承加工流程图(1)锻造加工：锻造加工是轴承套圈加工中的初加工，也称毛坯加工。

套圈锻造加工的主要目的是：(a)获得与产品形状相似的毛坯，从而提高金属材料利用率，节约原材料，减少机械加工量，降低成本。

(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承的使用寿命。

锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机组成连线的设备体进行流水作业(2)退火：套圈退火的主要目的是：高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

Gcr15SiMn退火基本工序：在790—810℃保温2-6h, 以10—30℃/h,冷至600℃以下，出炉空冷(3)车削加工：车削加工是轴承套圈的半成品加工，也可以说是成型加工。

车削加工的主要目的是：(a)使加工后的套圈与最终产品形状完全相同。

(b)为后面的磨削加工创造有利条件。

车削加工的方法：集中工序法：在一台设备上完成所有车削工序的小批量生产。

分散工序法：在一台设备上完成某一种车削工序的大批量生产。

轴承加工工艺流程报告下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴承加工工艺流程深度解析报告一、引言轴承作为机械设备中不可或缺的部件，其质量直接影响到设备的运行效率和使用寿命。
