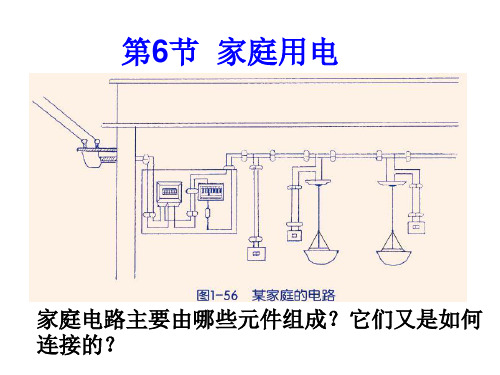

1、 家庭电路的组成：进户线和连接导线（电源－－火线、零线）、电能表、（闸刀开关）、断路器、插座等。
电源：火线和零线，两线之间正常电压：220伏。辨别的方法用测电笔。
测电笔：构造：笔尖金属体、弹簧 、 氖管、大电阻（约1000千欧）、笔尾金属体。
作用：辨别火线和零线。能使氖管发光的是火线，不能使氖管发光的是零线。
原理：笔尖接触火线时，220伏的 电压加在测电笔和人体构成的串联电路上，通过人体和氖管的电流小于220/1000千伏＝0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。
使用方法：用手接触笔尾金属体，用笔尖接触电线（或与电线连接的导体）。
电能表：铭牌：220V 5(20)A意义：正常使用电压为220伏，标定电流为5安，最大允许电流为20安。

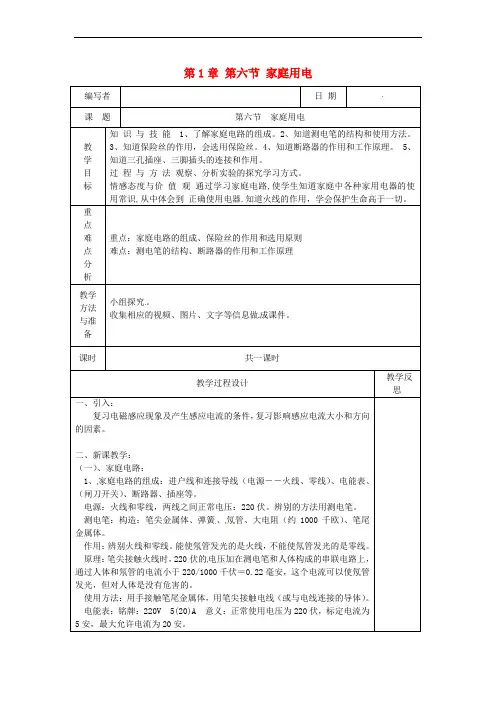

第1章第六节家庭用电
编写者
日期
课题
第六节家庭用电
教
学
目
标
知识与技能1、了解家庭电路的组成。2、知道测电笔的结构和使用方法。3、知道保险丝的作用，会选用保险丝。4、知道断路器的作用和工作原理。5、知道三孔插座、三脚插头的连接和作用。
过程与方法观察、分析实验的探究学习方式。
情感态度与价值观通过学习家庭电路,使学生知道家庭中各种家用电器的使用常识,从中体会到正确使用电器.知道火线的作用，学会保护生命高于一切。
【读表】部分国家市电电压和频率
熔断器和断路器：保护装置。当电路中的电流过大时，会损坏电器，严重时会引起火灾，故需保护装置。
（二）、断器【出示】各种熔断器
分类：封闭管式熔断器（一般装在电器设备上）： 保险丝装在封闭的玻璃管内。
敞开插入式熔断器：保险丝装在盒盖上。
共同点：当电路中电流过大时，保险丝会自动熔断。保险丝：材料－－由熔点较低的金属合金制成 。规格不同的保险丝，通常有不同的额定电流。
