《薄膜物理与技术》课程教学大纲课程代码：ABCL0527课程中文名称: 薄膜物理与技术课程英文名称：Thin film physics and technology课程性质：选修课程学分数：1.5课程学时数：24授课对象：新能源材料与器件专业本课程的前导课程：《材料表面与界面》、《近代物理概论》、《材料科学基础》、《固体物理》、《材料物理性能》一、课程简介本课程主要论述薄膜的制造技术与薄膜物理的基础内容。

其中系统介绍了各种成膜技术的基本原理与方法，包括蒸发镀膜、溅射镀膜、离子镀、化学气相沉积、溶液制膜技术以及膜厚的测量与监控等。

同时介绍了薄膜的形成，薄膜的结构与缺陷，薄膜的电学性质、力学性质、半导体特性、磁学性质以及超导性质等。

通过本课程的讲授，使学生在薄膜物理基础部分，懂得薄膜形成物理过程及其特征，薄膜的电磁学、光学、力学、化学等性质。

在薄膜技术部分初步掌握各种成膜技术的基本内容以及薄膜性能的检测。

二、教学基本内容和要求掌握物理、化学气相沉积法制膜技术，了解其它一些成膜技术。

学会对不同需求的薄膜，应选用不同的制膜技术。

了解各种薄膜形成的过程及其物理特性。

理解并能运用热力学界面能理论及原子聚集理论解释薄膜形成过程中的一些现象，了解薄膜结构及分析方法，理解薄膜材料的一些基本特性，为薄膜的应用打下良好的基础。

以下分章节介绍：第一章真空技术基础课程教学内容：真空的基础知识及真空的获得和测量。

课程重点、难点：真空获得的一些手段及常用的测量方法。

课程教学要求：掌握真空、平均自由程的概念，真空各种单位的换算，平均自由程、碰撞频率、碰撞频率的长度分布率的公式，高真空镀膜机的系统结构及抽气的基本过程。

理解蒸汽、理想气体的概念，余弦散射率，真空中气体的来源，机械泵、扩散泵、分子泵以及热偶真空计和电离真空计的工作原理。

了解真空的划分，气体的流动状态的划分，气体分子的速度分布，超高真空泵的工作原理。

第二章真空蒸发镀膜法课程教学内容：真空蒸发原理，蒸发源的蒸发特性及膜厚分布，蒸发源的类型，合金及化合物的蒸发，膜厚和淀积速率的测量与监控。

薄膜物理与技术Physics and Technology of Thin Films课程编号：07370110学分：2学时：30（其中：讲课学时： 30 实验学时：0 上机学时：0）先修课程：大学物理，普通化学适用专业：无机非金属材料工程（光电材料与器件）教材：《薄膜物理与技术》，杨邦朝，王文生主编，电子科技大学出版社，1994年1月第1版开课学院：材料科学与工程学院一．课程的性质与任务薄膜科学是现代材料科学中及其重要且发展非常迅速的一个分支，已成为微电子学、固体发光、光电子学等新兴交叉学科的材料基础，同时薄膜科学研究成果转化为生产力的速度愈来愈快，国内外对从事薄膜研发和生产的人才需求也日益强劲。

本门课程就是为适应学科发展，学生适应市场需求而设置的专业课程。

课程的基本任务是：1、基本掌握各种成膜技术的基本原理和方法；2、了解并初步掌握薄膜的形成、结构与缺陷，薄膜的电学、力学、半导体、磁学等物理性质。

二．课程的基本内容及要求第一章真空技术基础1、教学内容（1）真空的基本知识（2）稀薄气体的基本性质（3）真空的获得及测量2、教学要求理解真空的基本知识和稀薄气体的基本性质，掌握真空的获得、主要手段和真空度策略方法，了解实用真空系统。

第二章真空蒸发镀膜1、教学内容（1）真空蒸发原理（2）蒸发源的蒸发特性及膜厚分布（3）蒸发源的类型（4）合金及化合物的蒸发（5）膜厚和沉积速率的测量与监控2、教学要求掌握真空蒸发原理，掌握真空镀膜的特点和蒸发过程，理解饱和蒸汽压和蒸发源的发射特性，熟练掌握蒸发速率、薄膜厚度的测量和控制，了解蒸发镀膜的常用方法（电阻加热和电子束加热），了解合金膜及化合物摸的蒸镀。

第三章溅射镀膜1、教学内容（1）溅射镀膜的特点和基本原理（2）溅射镀膜的类型2、教学要求掌握溅射镀膜的基本原理和特点，理解表征溅射特性的参量及其影响因素，了解溅射机理及溅射镀膜的各种类型第四章离子镀膜1、教学内容（1）离子镀的原理和特点（2）离子轰击的作用（3）离子镀的类型2、教学要求掌握离子镀的基本原理和特点，理解离子轰击的作用，了解离子镀的类型。

薄膜物理与技术薄膜物理与技术第⼀章1、真空：低于⼀个⼤⽓压的⽓体空间。

P12、真空度与压强的关系：真空度越低，压强越⾼。

P13、1Torr = 1/760 atm =133.322Pa.（或1Pa=7.5×10-3Torr）P24、平均⾃由程：每个分⼦在连续两次碰撞之间的路程。

P55、余弦定律：碰撞于固体表⾯的分⼦，它们飞离表⾯的⽅向与原⼊射⽅向⽆关，并按与表⾯法线⽅向所成⾓度θ的余弦进⾏分布。

P76、极限压强（或极限真空）：对于任何⼀个真空系统⽽⾔，都不可能得到绝对真空（p=0），⽽是具有⼀定的压强。

P77、抽⽓速率：在规定压强下单位时间所抽出⽓体的体积，它决定抽真空所需要的时间。

P78、机械泵的原理：利⽤机械⼒压缩和排除⽓体。

P89、分⼦泵的⼯作原理：靠⾼速转动的转⼦碰撞⽓体分⼦并把它驱向排⽓⼝，由前级泵抽⾛，⽽使被抽容器获得超⾼真空。

P13第⼆章1、真空蒸发镀膜的三个基本过程：P17（1）加热蒸发过程：……（2）⽓化原⼦或分⼦在蒸发源与基⽚之间的输运：……（3）蒸发原⼦或分⼦在基⽚表⾯上的淀积过程：……2、为什么真空蒸发镀膜的三个过程必须在空⽓⾮常稀薄的真空环境中进⾏？P18答：如果不是真空环境，蒸发物原⼦或分⼦将与⼤量空⽓分⼦碰撞，使膜层受到严重污染，甚⾄形成氧化物；或者蒸发源被加热氧化烧毁；或者由于空⽓分⼦的碰撞阻挡，难以形成均匀连续的薄膜。

3、饱和蒸⽓压：在⼀定温度下，真空室内蒸发物质的蒸⽓与固体或液体平衡过程中所表现出的压⼒。

P184、蒸发温度：物质在饱和蒸⽓压为10-2托时的温度。

P185、碰撞⼏率：。

P236、点蒸发源：能够从各个⽅向蒸发等量材料的微⼩球状蒸发源。

P25-27计算：公式2-28、2-337、蒸发源与基板的相对位置配置P33（1）点源与基板相对位置的配置：为了获得均匀膜厚，点源必须配置在基板所围成的球体中⼼。

（2）⼩平⾯源与基板相对位置的配置：当⼩平⾯源为球形⼯作架的⼀部分时，该⼩平⾯蒸发源蒸发时，在内球体表⾯上的膜厚分布是均匀的。

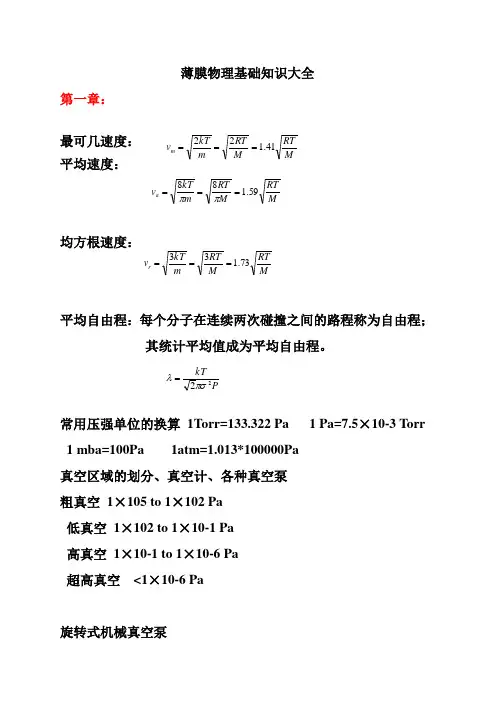

薄膜物理基础知识大全第一章：最可几速度：平均速度：均方根速度：平均自由程：每个分子在连续两次碰撞之间的路程称为自由程；其统计平均值成为平均自由程。

常用压强单位的换算 1Torr=133.322 Pa 1 Pa=7.5×10-3 Torr 1 mba=100Pa 1atm=1.013*100000Pa真空区域的划分、真空计、各种真空泵粗真空 1×105 to 1×102 Pa低真空 1×102 to 1×10-1 Pa高真空 1×10-1 to 1×10-6 Pa超高真空 <1×10-6 Pa旋转式机械真空泵M RT M RT m kT v a 59.188===ππMRT M RT m kT v r 73.133===P kT 22πσλ=M RT M RT m kT v m 41.122===油扩散泵复合分子泵属于气体传输泵，即通过气体吸入并排出真空泵从而达到排气的目的分子筛吸附泵钛升华泵溅射离子泵低温泵属于气体捕获泵，即通过各种吸气材料特有的吸气作用将被抽气体吸除，以达到所需真空。

不需要油作为介质，又称为无油泵绝对真空计：U型压力计、压缩式真空计相对真空计：放电真空计、热传导真空计、电离真空计机械泵、扩散泵、分子泵的工作原理，真空计的工作原理第二章：1.什么是饱和蒸气压、蒸发温度？在一定温度下，真空室内蒸发物质的蒸气与固体或液体平衡过程中所表现出来的压力规定物质在饱和蒸气压为10-2Torr 时的温度2.克-克方程及其意义？3. 蒸发速率、温度变化对其影响？根据气体分子运动论，在气体压力为P 时，单位时间内碰撞单位面积器壁上的分子数量，即碰撞分子流量（通量或蒸发速率）J ：蒸发源温度微小变化就可以引起蒸发速率的很大变化4. 平均自由程与碰撞几率的概念。

蒸发分子在两次碰撞之间所飞行的平均距离热平衡条件下，单位时间通过单位面积的气体分子数为5. 点蒸发源和小平面蒸发源特性？能够从各个方向蒸发等量材料的微小球状蒸发源称为点蒸发源（点源）。

第一章
薄膜：所谓薄膜是指在基板的垂直方向上所堆积的1-10的原子层或分子层。

在此方向上薄膜具有微观结构。

真空的划分：在薄膜技术领域，人为地将真空环境粗略地划分为:低真空>102Pa,中真空102~10-1 Pa,高真空10-1~10-5 Pa,超高真空<10-5 Pa
临界温度：在市级工程中，常会碰到各种气态物质，对于每种气体都有一个特定的温度，高于此温度时，气体无论如何压缩都不会液化，这个温度称为临界温度。

最可几速率：气体分子分布在V M处取得极大值，就把V M称为最概然速率。

平均自由程：每个分子在连续两次碰撞之间的路程称为自由程，其平均值λ=
称为
2πσ∧2n
平均自由程。

4
入射频率：单位时间内，在单位面积的器壁上碰撞的气体分子数称为入射频率。
