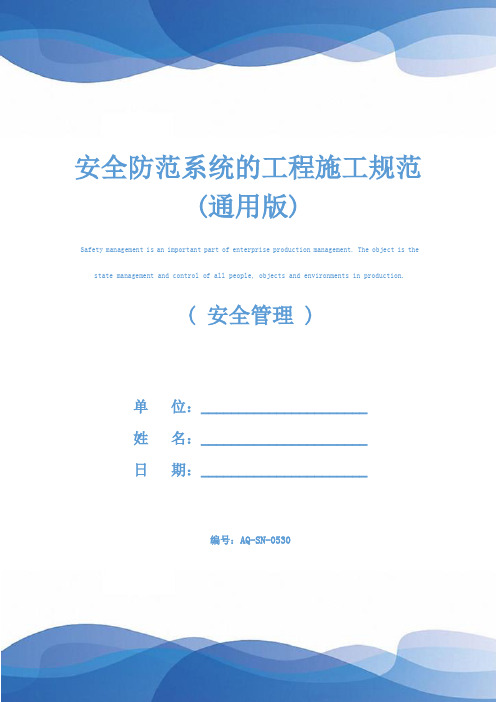

安全防范系统的工程施工规范(通用版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0530安全防范系统的工程施工规范(通用版)1.1安全防范系统的线缆选型应根据系统各部分的不同功能要求分别采用不同规格的线缆。
闭路电视监控部分摄像机采用75Ω同轴视频电缆。
（2）解码器与视频矩阵切换主机之间连线采用2芯屏蔽通信线缆（RVVP）或3类双绞线UTP，每芯截面积为0.3mm2～0.5mm2。
防盗报警及声音监听部分采用4芯屏蔽通信线缆（RVVP），每芯截面积为0.55mm2。
3．门禁控制部分（1）门磁开关采用2芯普通通信线缆（RVV），每芯截面积为0.55mm2。
（2）读卡机与现场控制器连线采用4芯通信线缆（RVVP）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。
（3）读卡机与输入/输出控制板之间可采用5～8芯普通通信线缆（RVV）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。
（4）输入/输出控制板与电控门锁、开门按钮等均采用2芯普通通信线缆（RVV），每芯截面积为0.75mm2。
4．巡更管理部分现场控制器至巡更开关之间连线采用2芯普通通信线缆（RVV），每芯截面积为0.5mm2。
各类线缆规格如表1.1～1.4所示。
表1.1仪器仪表连接用通信电缆的型号规格线缆规格线缆型号芯线×标称截面积/mm2导线电阻/Ω/km耐压/V频率RVV2×0.5/2×0.7539Ω/26Ω300/500低频RVV4×0.5/4×0.7539Ω/26Ω300/500低频RVVP2×0.5/2×0.7539Ω/26Ω300/500低频RVVP4×0.5/4×0.7539Ω/26Ω300/500低频表1.275Ω同轴线缆型号规格线缆规格线缆型号电缆外径/mm 特性阻抗/Ω衰减量/dB/m 5MHz30MHz200MHzSYV-75-2 2.9±0.10 75±50.100.220.579SYV-75-3 5.0±0.2575±30.0450.1220.308SYV-75-5-1 7.1±0.30 75±30.0260.07060.190SYV-75-5-2 7.1±0.30 75±30.0320.07850.211SYV-75-710.2±0.3075±30.020.05100.140SYV-75-912.4±0.4075±30.0170.03690.104表1.3综合布线（PDS）3,4,5类双绞线型号规格线缆规格线缆型号支持网络速率频率衰减量/dB/100ft 1MHz10MHz16MHz20MHzCat.310Mbps/Ethernet7.83040Cat.420Mbps/Ethernet6.5222731Cat.5155Mbps/ATM/FDDI6.3202528表1.4标准光纤电缆特性参数线缆规格线缆型号波长/mm带宽/MHz/km衰减/dB/km线数单模9/125μm1300/15500.80/0.502,4,6,10,16多模50/125μm 850/1300400/4003.50/1.252,4,6,10,16多模62.5/140μm 850/1300160/5003.50/1.252,4,6,10,16100/140μm850/1300100/1005.0/3.02,4,6,10,161.2安全防范工程的线管安装室内线管安装室内线路的布线设计和施工应以短捷和安全可靠为原则，并昼减少与其它管线的交叉跨越，避开环境条件恶劣的场所，以便于施工维护。
安全防范系统的工程施工规范1.1安全防范系统的线缆选型应根据系统各部分的不同功能要求分别采用不同规格的线缆。
1．闭路电视监控部分（1）摄像机采用75Ω同轴视频电缆。
（2）解码器与视频矩阵切换主机之间连线采用2芯屏蔽通信线缆（RVVP）或3类双绞线UTP，每芯截面积为0.3mm2～0.5mm2。
2．防盗报警及声音监听部分采用4芯屏蔽通信线缆（RVVP），每芯截面积为0.55 mm2。
3．门禁控制部分（1）门磁开关采用2芯普通通信线缆（RVV），每芯截面积为0.55 mm2。
（2）读卡机与现场控制器连线采用4芯通信线缆（RVVP）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。
（3）读卡机与输入/输出控制板之间可采用5～8芯普通通信线缆（RVV）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。
（4）输入/输出控制板与电控门锁、开门按钮等均采用2芯普通通信线缆（RVV），每芯截面积为0.75mm2。
4．巡更管理部分现场控制器至巡更开关之间连线采用2芯普通通信线缆（RVV），每芯截面积为0.5mm2。
各类线缆规格如表1.1～1.4所示。
表1.1 仪器仪表连接用通信电缆的型号规格1.2 安全防范工程的线管安装一、室内线管安装室内线路的布线设计和施工应以短捷和安全可靠为原则，并昼减少与其它管线的交叉跨越，避开环境条件恶劣的场所，以便于施工维护。
施工时要遵守下列规定。
1．线缆保护管传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。
报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm。
当必须明敷时，应在金属管上采取防火保护措施，一般可采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。
布线使用的非金额管材、线槽及其附件采用不燃或阻燃材料制成。
敷设在多尘或潮湿场所的电线保护管，管口和管子连接处，均应作密封处理（加橡胶垫等）。
安全防范工程技术规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】GB50348-2004安全防范工程技术规范目次1 总则2 术语3 安全防范工程设计一般规定现场勘察设计要素功能设计安全性设计电磁兼容性设计可靠性设计环境适应性设计防雷与接地设计集成设计传输方式、传输线缆、传输设备的选择与布线供电设计监控中心设计4高风险对象的安全防范工程设计风险等级与防护级别文物保护单位、博物馆安全防范工程设计银行营业场所安全防范工程设计重要物资储存库安全防范工程设计民用机场安全防范工程设计铁路车站安全防范工程设计5 普通风险对象的安全防范工程设计通用型公共建筑安全防范工程设计住宅小区安全防范工程设计6 安全防范工程施工一般规定施工准备工程施工系统调试7 安全防范工程检验一般规定系统功能与主要性能检验安全性及电磁兼容性检验设备安装检验线路敷设检验电源检验防雷与接地检验8 安全防范工程验收一般规定验收条件与检验组织工程验收工程移交本规范用词说明.........P103附：条文说明1 总则为了规范安全防范工程设计、施工检验和验收，提高安全防范工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
本规范适用于新建、改建、扩建的安全防范工程。
通用型公共建（构）筑物（及其群体）和有特殊使用功能的高风险建（构）筑物（及其群体）的安全防范工程的建设，均应执行本规范安全防范工程的建设，必须符合国家有关法律、法规的规定，系统的防护级别应与被防护对象的风险等级相适应。
各类安全防范工程均应具有安全性、可靠性、开放性、可扩充性和使用灵活，做到及时先进，经济合理，实用可靠。
2 术语安全防范产品用于防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等领域的特种器材或设备。
安全防范系统以维护社会公共安全为目的，运用安全防范产品和其他相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统为子系统组合或集成的电子系统或网络。
安全防范系统工程施工规范及技术说明（公司内部使用，不得复印）一、主要安装及验收规范1、《安全防范工程程序与要求》GA/T75-19942、《安全防范系统通用图形符号》GA/T74-20003、《银行营业场所安全防范设计规范》GA/T16676-19964、《文物系统博物馆安全防范工程设计规范》GA/T16571-19965、《建筑防雷设计规范》GB/50057-19946、《民用建筑电气设计规范》TGS/T16-927、《民用闭路监视电视系统工程设计规范》GB/T50198-19948、《安全防范系统验收规则》GA308-20019、《黑白通用型应用电视摄像机测量方法》GB12338-8010、《彩色电视图像质量主观评价方法》GB7401-8711、《防盗报警中心控制台》GB/T16572-9612、《入侵探测器通用技术条件》GB10408.1-89二、环境条件1、监控室宜设置在环境噪声较小的场所；使用面积应根据设备容量确定，宜为12-50m2；2、监控室的地面应光滑、平整、不起尘，建议铺设抗静电活动地板，门的宽度不应小于0.9m，高度不应小于2.1m；3、监控室内的温度宜为16-30℃，相对湿度宜为30%-75%；安装空调机。
4、根据机柜、控制台等设备的相应位置，应设置电缆槽和进线孔，槽的高度和宽度应满足敷设电缆的容量和电缆弯曲半径的要求；5、系统的运行控制和功能操作宜在控制台上进行，其操作部分应方便、灵活、可靠，控制台装机容量应根据工程需要留有扩展余地；6、控制台正面与墙的净距不应小于1.2m；侧面与墙或其它设备的净距，在主要走道不应小于1.5m，次要走道不应小于0.8m；机架背面和侧面距离墙的净距不应小于0.8m；三、器材检验1、使用的所有材料应与合同完全一致，并在进场开箱（或开包装盒）请建设单位，监理单位检查，作好材料进场设备报验后，方可投入使用。
2、如厂家材料型号规格发生变化，或缺货原合同材料停产等，需进行设备材料改型，在备料单前应征求建设单位、监理单位同意，并进行材料变更，签证后才可备料。
安全防范系统的工程施工规范引言随着社会的发展和科学技术的进步，安全防范系统在社会的重要性越来越受到人们的重视。
针对安全问题，各地都相继投入了大量的人力、物力、财力，建设了一批现代化的安全防范系统。
但是，安全防范系统的施工与维护是一项极为细致和繁琐的工作，在其施工过程中存在很多需要注意的细节和规范，本文就要详细介绍安全防范系统的工程施工规范。
施工前准备在施工前，应进行充分的准备，以确保施工工作能够高效有序的进行。
下面为关于施工前准备的具体内容：1.明确消防安全措施在施工前需要制定消防安全措施，并按照制定好的计划进行实施，以保障施工过程中的安全。
需细致考虑每个施工环节，制订有效的应急预案，明确对突发事件应对办法和方法，确保工程施工的安全性和稳定性。
2.规范管控电气安全施工过程中涉及到大量的电气设备及电气线路，如不加管控，极易发生意外事故。
为此，应进行合理且规范的管控电气安全，包括电气线路的敷设、电缆实体管道内走线及与弱电的分离等。
未经专业人员检验认可并发出许可证，任何电气设备不得使用。
3.组织力量保安全质量在工程安全质量方面的检验和验收工作中，应有合适的专业组织力量来负责。
这种组织力量应具备较高的安全素质和技能，应针对涉及安全的方方面面进行合理的专业档案和记录工作，对整个工程质量进行跟踪检查。
施工中技术要点在具体的施工过程中，还需要注意以下三个关键的技术要点：1.施工过程具体步骤首先，施工过程必须严格按照建筑设计方案要求进行。
其次，向监管部门申请工程开工前需要的编制或者修改的技术方案，需要在施工过程中进行特别的监管，确保技术方案的实施准确可行。
2.现场管理的实施现场管理非常重要，需严格按照施工计划管理进行。
施工现场应显示进度和状态，随时进行技术问题与质量问题的协商和管理。
施工人员应按时参加技术交流会议议，对施工过程中出现的问题进行沟通解决。
3.工程质量的保证这个要点属于关键点，与地球上各国维护建筑物的原则基本相同，就是为了保证建筑物的寿命，需要正确施工并按照规范的修建、设施、用料、防腐、防伪及维护等，最终保证工程质量和实际使用寿命。
GB50348-2004安全防范工程技术规范目次1 总则2 术语3 安全防范工程设计3.1一般规定3.2现场勘察3.3 设计要素3.4 功能设计3.5 安全性设计3.6 电磁兼容性设计3.7可靠性设计3.8环境适应性设计3.9防雷与接地设计3.10集成设计3.11传输方式、传输线缆、传输设备的选择与布线 3.12供电设计3.13监控中心设计4高风险对象的安全防范工程设计4.1风险等级与防护级别4.2文物保护单位、博物馆安全防范工程设计4.3银行营业场所安全防范工程设计4.4重要物资储存库安全防范工程设计4.5民用机场安全防范工程设计4.6铁路车站安全防范工程设计5 普通风险对象的安全防范工程设计5.1通用型公共建筑安全防范工程设计5.2住宅小区安全防范工程设计6 安全防范工程施工6.1 一般规定6.2 施工准备6.3工程施工6.4系统调试7 安全防范工程检验7.1一般规定7.2系统功能与主要性能检验7.3安全性及电磁兼容性检验7.4设备安装检验7.5线路敷设检验7.6 电源检验7.7 防雷与接地检验8 安全防范工程验收8.1一般规定8.2验收条件与检验组织8.3工程验收8.4 工程移交本规范用词说明.........P103附：条文说明1 总则1.0.1 为了规范安全防范工程设计、施工检验和验收，提高安全防范工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
1.0.2 本规范适用于新建、改建、扩建的安全防范工程。
通用型公共建（构）筑物（及其群体）和有特殊使用功能的高风险建（构）筑物（及其群体）的安全防范工程的建设，均应执行本规范1.0.4 安全防范工程的建设，必须符合国家有关法律、法规的规定，系统的防护级别应与被防护对象的风险等级相适应。
1.0.5 各类安全防范工程均应具有安全性、可靠性、开放性、可扩充性和使用灵活，做到及时先进，经济合理，实用可靠。
2 术语2.0.1 安全防范产品用于防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等领域的特种器材或设备。
安全防目录第一章总则错误！未指定书签。
一、概述 ..................................................................................... 错误！未指定书签。
（一）制定《规范》的背景及编制过程 ................................. 错误！未指定书签。
（二）标准的属性、级别及其在安防标准体系中的地位 ..... 错误！未指定书签。
（三）《规范》主要内容的确定及章节设置 ......................... 错误！未指定书签。
（四）与相关标准的比较和协调关系 ..................................... 错误！未指定书签。
（五）《规范》的主要特点及实施后的效益分析 ................. 错误！未指定书签。
（六）《规范》贯彻实施中今后需要进行的主要工作 ......... 错误！未指定书签。
二、内容简介 ............................................................................. 错误！未指定书签。
三、条文、条文说明及解释 ..................................................... 错误！未指定书签。
4.3银行营业场所安全防范工程设计 ....................................... 错误！未指定书签。
4.4重要物资储存库安全防范工程设计 ................................... 错误！未指定书签。
4.5民用机场安全防范工程设计 ............................................... 错误！未指定书签。
4.6铁路车站安全防范工程设计 ............................................... 错误！未指定书签。
安全防范系统的工程施工规范一、前言随着社会的不断进步，安全问题已经成为各行各业必需要重视和面对的问题，而在建筑施工工程中，安全防范必需放在首位，因此建立一套科学合理的安全防范制度，对保障建筑施工方面的安全至关紧要。
本文重要从施工规范、施工前的准备、施工中的安全防范、施工结束后的管理等方面来介绍安全防范系统的工程施工规范。
二、施工规范1.施工单位必需要有专责管理安全的管理员，设置专门的安全生产管理机构，并配备相应的安全防护设备。
2.施工单位应依据工程实际情况订立安全防范计划书，依照计划进行施工加强安全管理工作，做好各项防范措施。
3.施工中必需要严格遵守国家相关安全生产法规，并将其贯彻到每个细节中，确保施工过程安全。
4.严格落实工人上岗前安全培训与考核制度，确保施工人员全面了解工程安全法规和安全施工操作规程，并能够娴熟操作各种设备及使用相应安全防护措施。
5.在施工前，必需进行全面检查，针对工地四周环境的整治与安全隐患的排查，做好施工前的准备工作，以保障施工的安全。
6.严格依照施工图纸和设计要求进行施工建设，确保施工质量和安全生产标准达到国家和地方规定的标准。
7.在施工中，发觉不安全情况，必需立刻报告并实行紧急措施，保障施工人员的生命安全。
8.施工完毕后，要依照要求进行验收，达到规定的验收标准后，再投入使用。
三、施工前的准备1.整理安全生产档案并评估不安全性，订立安全生产措施计划以及应急措施预案。
2.考虑施工环境和施工特点的不同，订立不同的安全标准和安全方案。
3.了解工程建设中的不安全部位、不安全因素和应急措施，针对风险点和重点部位订立安全防范措施。
4.针对施工环境，确定施工要求和安全措施，引导施工人员合理布置施工进度，明确各类作业次序。
5.订立施工标准，订立施工方案，并将施工计划订立一年以上的时间表。
四、施工中的安全防范1.工程施工现场必需设置专门的安全管理人员，负责监督、检查、引导施工人员的安全生产工作。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________安全防范工程施工管理制度(通用版)安全防范工程施工管理制度(通用版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
一、一般规定1、本制度是参照GB50348-2004的规范，制定了安全防范工程施工的基本要求，是安全防范工程施工的基本依据。
2、本制度适用于各类建（构）筑物安全防范工程的施工。
3、安全防范工程的施工，除执行本向度规定外，还应符合国家现行的有关法律、法规及标准、规范的规定。
二、施工准备1、对施工现场进行检查，符合下列要求方可进场、施工：1）施工对象已基本具备进场条件，如作业场地、安全用电等均符合施工要求。
2）施工区域内建筑物的现场情况和预留管道、预留孔洞、地槽及预埋件等应符合设计要求。
3）使用道路及占用道路（包括横跨道路）情况符合施工要求。
4）允许同杆架设的杆路及自立杆杆路的情况清楚，符合施工要求。
5）敷设管道电缆和直埋电缆的路由状况清楚，并已对各管道标出路由标志。
6）当施工现场有影响施工的各种障碍物时，已提前清除。
2、对施工准备进行检查，符合下列要求方可施工：1）设计文件和施工图纸齐全。
2）施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准及验收标准。
GB50348—2004 《安全防范工程技术规范》第一章总则一、概述二、内容简介三、条文、条文说明及解释一、概述(一) 制定《规范》的背景及编制过程(二) 标准的属性、级别及其在安防标准体系中的地位(三) 《规范》主要内容的确定及章节设置(四) 与相关标准的比较和协调关系(五) 《规范》的主要特点及实施后的效益分析(六) 《规范》贯彻实施中今后需要进行的主要工作《安全防范工程技术规范》是我国安全防范领域第一部内容完整、格式规范的工程建设技术标准。
该规范总结了我国安全防范工程建设20多年来的实践经验，吸收了国内外相关领域的最新技术成果，是一部既具有实践性、适用性，又具有前瞻性和创新性的工程建设技术标准。
该规范对安全防范工程的现场勘查、工程设计、施工、检验、验收等各个环节都提出了严格的质量要求，较好地贯彻了全面质量管理的理念，对我国安防工程的建设和管理，具有较强的指导意义和实用价值。
该规范的贯彻实施，对于确保安防工程的质量，维护公民人身安全和国家、集体、个人财产安全，具有重大的社会意义和经济效益。
该规范的主要内容包括：总则、术语、安全防范工程设计、高风险对象的安全防范工程设计、普通风险对象的安全防范工程设计、安全防范工程施工、安全防范工程检验、安全防范工程验收。
该规范为强制性国家标准，共有8章，36节，384条，501款。
其中91条（款）为强制性条文，必须严格执行。
为帮助读者较全面地了解该规范的主要技术内容，有必要对规范编制过程中的有关问题予以介绍。
（一）制定《规范》的背景及编制过程1．立项背景安全防范工作是公安业务的重要组成部分。
我国改革开放以来，安全防范行业已发展成为一个独立的社会经济产业。
由于国民经济的迅速发展和社会安全需求的全面增长，特别是在建筑物或构筑物的规划建设过程中，同时规划建设安全技术防范系统已成为安防业和建筑业的共同需求。
和消防安全系统一样，技术防范系统是保护公民人身安全和国家、集体、个人财产安全的重要防范设施。
GB50348-2004安全防范工程技术规范目次1 总则2 术语3 安全防范工程设计3.1一般规定3.2现场勘察3.3 设计要素3.4 功能设计3.5 安全性设计3.6 电磁兼容性设计3.7可靠性设计3.8环境适应性设计3.9防雷与接地设计3.10集成设计3.11传输方式、传输线缆、传输设备的选择与布线 3.12供电设计3.13监控中心设计4高风险对象的安全防范工程设计4.1风险等级与防护级别4.2文物保护单位、博物馆安全防范工程设计4.3银行营业场所安全防范工程设计4.4重要物资储存库安全防范工程设计4.5民用机场安全防范工程设计4.6铁路车站安全防范工程设计5 普通风险对象的安全防范工程设计5.1通用型公共建筑安全防范工程设计5.2住宅小区安全防范工程设计6 安全防范工程施工6.1 一般规定6.2 施工准备6.3工程施工6.4系统调试7 安全防范工程检验7.1一般规定7.2系统功能与主要性能检验7.3安全性及电磁兼容性检验7.4设备安装检验7.5线路敷设检验7.6 电源检验7.7 防雷与接地检验8 安全防范工程验收8.1一般规定8.2验收条件与检验组织8.3工程验收8.4 工程移交本规范用词说明.........P103附：条文说明强制执行条款：3.1.4；3.13.1；4.1.4；4.2.4（2）；4.2.5；4.2.6（2）；4.2.7（1）（2）；4.2.8（1）（2）；4.2.9（1）（3）（4）（5）；4.2.10；4.2.11（2）（4）（5）；4.2.15；4.2.16（2）；4.2.17；4.2.18（3）；4.2.21；4.2.23（1）（2）（3）（4）；4.2.24；4.2.25（3）；4.2.27（1）（2）（4）；4.2.28（5）；4.2.32（3）；4.3.5（1）（2）（3）（4）（5）（7）；4.3.13（1）（2）（3）（4）；4.3.18；4.3.19；4.3.20；4.3.21（1）（4）；4.3.23（4）；4.3.24（2）；4.3.27；4.4.28（1）；4.5.6；4.5.7；4.5.8；4.5.9；4.5.13；4.5.14；4.5.19；435320；4.5.21；4.5.28；4.5.31（1）；4.6.6；4.6.7；4.6.9；4.6.10；4.6.11；4.6.13；4.6.15；4.6.18；4.6.20；4.6.23；4.6.25；4.6.27；5.2.8（4）（5）；5.2.13（3）；5.2.18（3）；6.3.1；6.3.2；7.1.2；7.1.9；8.2.1（1）（2）（3）（4）；8.3.4；1 总则1.0.1 为了规范安全防范工程设计、施工检验和验收，提高安全防范工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
安全防范系统的工程施工规范(通用版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0530安全防范系统的工程施工规范(通用版)1.1安全防范系统的线缆选型应根据系统各部分的不同功能要求分别采用不同规格的线缆。
闭路电视监控部分摄像机采用75Ω同轴视频电缆。
（2）解码器与视频矩阵切换主机之间连线采用2芯屏蔽通信线缆（RVVP）或3类双绞线UTP，每芯截面积为0.3mm2～0.5mm2。
防盗报警及声音监听部分采用4芯屏蔽通信线缆（RVVP），每芯截面积为0.55mm2。
3．门禁控制部分（1）门磁开关采用2芯普通通信线缆（RVV），每芯截面积为0.55mm2。
（2）读卡机与现场控制器连线采用4芯通信线缆（RVVP）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。
（3）读卡机与输入/输出控制板之间可采用5～8芯普通通信线缆（RVV）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。
（4）输入/输出控制板与电控门锁、开门按钮等均采用2芯普通通信线缆（RVV），每芯截面积为0.75mm2。
4．巡更管理部分现场控制器至巡更开关之间连线采用2芯普通通信线缆（RVV），每芯截面积为0.5mm2。
各类线缆规格如表1.1～1.4所示。
表1.1仪器仪表连接用通信电缆的型号规格线缆规格线缆型号芯线×标称截面积/mm2导线电阻/Ω/km耐压/V频率RVV2×0.5/2×0.7539Ω/26Ω300/500低频RVV4×0.5/4×0.7539Ω/26Ω300/500低频RVVP2×0.5/2×0.7539Ω/26Ω300/500低频RVVP4×0.5/4×0.7539Ω/26Ω300/500低频表1.275Ω同轴线缆型号规格线缆规格线缆型号电缆外径/mm 特性阻抗/Ω衰减量/dB/m 5MHz30MHz200MHzSYV-75-2 2.9±0.10 75±50.100.220.579SYV-75-3 5.0±0.2575±30.0450.1220.308SYV-75-5-1 7.1±0.30 75±30.0260.07060.190SYV-75-5-2 7.1±0.30 75±30.0320.07850.211SYV-75-710.2±0.3075±30.020.05100.140SYV-75-912.4±0.4075±30.0170.03690.104表1.3综合布线（PDS）3,4,5类双绞线型号规格线缆规格线缆型号支持网络速率频率衰减量/dB/100ft 1MHz10MHz16MHz20MHzCat.310Mbps/Ethernet7.83040Cat.420Mbps/Ethernet6.5222731Cat.5155Mbps/ATM/FDDI6.3202528表1.4标准光纤电缆特性参数线缆规格线缆型号波长/mm带宽/MHz/km衰减/dB/km线数单模9/125μm1300/15500.80/0.502,4,6,10,16多模50/125μm 850/1300400/4003.50/1.252,4,6,10,16多模62.5/140μm 850/1300160/5003.50/1.252,4,6,10,16100/140μm850/1300100/1005.0/3.02,4,6,10,161.2安全防范工程的线管安装室内线管安装室内线路的布线设计和施工应以短捷和安全可靠为原则，并昼减少与其它管线的交叉跨越，避开环境条件恶劣的场所，以便于施工维护。
施工时要遵守下列规定。
线缆保护管传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。
报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm。
当必须明敷时，应在金属管上采取防火保护措施，一般可采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。
布线使用的非金额管材、线槽及其附件采用不燃或阻燃材料制成。
敷设在多尘或潮湿场所的电线保护管，管口和管子连接处，均应作密封处理（加橡胶垫等）。
当管子长度每超过45m无弯曲、每超过30m有一个弯曲、每超过20m有2个弯曲、每超过12m有3个弯曲时，应在便于接线处装设接线盒。
在吊顶敷设各类管路和线槽时，应采用单独的卡具吊装或用支撑物固定。
线槽的直线段每隔1.0m～1.5m设置吊点或支点。
在线槽接头处，距接线盒0.2m处、线槽走向改变或转角处等部位也应设置吊点或支点。
建筑物内横向布放的暗管管径不宜大于G25，天棚里或墙内水平、垂直敷设管路的管径不宜大于G40。
穿线管的弯曲半径，在放线缆时不小于线缆外径的10倍，在穿放普通导线时不小于导线外径的6倍。
线缆走线弱电线路的电缆竖井最好与强电电缆的竖井分别设置，如受条件限制必须合用时，弱电和强电线路应分别布置在竖井两侧。
两者间距应在30cm以上。
管内或线槽的穿线，要求在空线前管内无铁屑及毛刺，切断口应锉平，管口应刮光。
导线在管内或线槽内不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。
传输线路采用耐压不低于250V的铜芯绝缘多股电线，空管绝缘导线或电缆的总截面积不应超过管内截面积的40%。
敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50%。
不同系统、不同电压等级、不同电流类别的线路，不应空在同一管内或线槽的同一槽孔内。
而系统中控测信号传输线、图象、声音复核传输线，不得与照明线电力线同线槽、同出线盒、同连接箱安装。
墙壁电缆的敷设，沿室外墙面宜采用吊挂方式，室内墙面宜采用卡子方式。
墙壁电缆沿墙角转弯时，应在墙角处设转角墙担。
电缆卡子的间距在水平路径上宜为0.6m；在垂直路径上宜为1m。
导线敷设后，应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。
防盗控测器传输线路应选用不同颜色的绝缘导线，同一工程中相同线路的绝缘导线颜色应一致，接线端子应有标号。
室外线管敷设室外电缆或光缆线路有管道内、直埋、架空和隧道缆线等途径，室外电缆线的路径选择应以现有地形、地貌、建筑设旗为依据，并按以下原则确定。
（1）线路应避开易使电缆受机械或化学损伤的路段，养活与其它管线等障碍物的交叉。
（2）线路应短宜，安全稳定，施工维修方便。
（3）直埋电缆的埋深不得小于0.8mm，并应埋在冻土层以下。
紧靠电缆处应用沙或细土覆盖，其厚度应大于0.1m，且上压一层砖石保护。
通过交通要道时，应空钢管保护。
电缆应采用具有铠装的直埋电缆，不得用非直埋式电缆作直接埋地敷设。
转弯地段的电缆地面上应有电缆樗。
（4）管道电缆或直埋电缆在引出地面时，均应采用钢管保护。
钢管伸出地面不宜小于2.5m；埋入地下宜为0.3m～0.5m。
（5）具有可供得用的架空线路时，可同杆架空敷设，但同电力线（1kV以下）的间距不应小于1.5m，同广播线间距不应小于1m，同通信线的间距不应小于0.6m。
（6）架空电缆时，同轴电缆不能承受大的拉力，要用钢丝绳把同轴电缆吊起来，室外电线杆的埋设一般按间距40m考虑，杆长6m，杆埋深1m。
室外电缆进入室内时，预埋钢管要进行防雨水处理。
架设架空电缆时，应将电缆吊线固定在电杆上，再用电缆挂钩把电缆卡挂在吊线上。
挂钩的间距宜为0.5m～0.6m。
根据气候条件，每一杆档应留出余兜。
（7）需要钢索布线时，钢索布线最大跨度不要超过30m，如超过30m应在中间加支持点或采用地下敷设的方式。
跨距大于20m，用直径4.6mm～6mm的钢绞线；跨距20m以下时，可用三条直径4mm的镀锌铁丝绞合。
（8）光缆的敷设应符合下列规定：敷设光缆前，应对光纤进行检查，光纤应无断点，其衰耗值应符合设计要求。
核对光缆的长度，并根据施工图的敷设长度来选配光缆。
配盘时应使接头避开河沟、交通要道和其它障碍物，架空光缆的接头应设在杆旁1m以内。
敷设光缆时，其弯曲半径不应小于光缆外径的20倍。
光缆的牵引端头应进行技术处理，可采用牵引力有自动控制性能的牵引机进行牵引。
牵引力应加于加强芯上，其牵引力不庆超过150kg；牵引速度应为10/mm/min；一次牵引的直线长度不宜超过1km。
光缆接头的预留长度不应小于8m.光缆敷设完毕，应检查光纤有无损伤，并对光缆敷设损耗进行抽测。
确认没有损伤时，再进行接续。
（9）架空光缆应在杆下设置伸缩余兜，其数量应根据所在冰凌负荷区级别确定，对重负荷区每杆设一个；中负荷区2～3根杆设一个；轻负荷区可不设，但中间不得绷紧，光缆余兜的宽度应为1.52m～2m；深度应为0.2m～0.25m。
光缆架设完毕，应将余缆端头用塑料胶带包扎，盘成圈置于光缆预留盒中，预留盒应固定在杆上。
地下光缆引上电杆，必须采用钢管保护。
（10）在桥上敷设光缆时，应采用牵引机绺牵引和中间人工辅助牵引。
光缆在电缆槽内敷设不应过紧，在桥身伸缩接口处应作3～5个“S”弯，并在每处预留0.5m。
当空越铁路桥面时，应外加金属管保护。
光缆经垂直走道时，应固定在支持物上。
（11）光缆敷设后，应测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线，在光缆的接续点和终端应作永久性标志。
1.3供电与接地供电网络常用制式三相五线供电（TN-S系统）这种供电方式仅有一根保护线PE一点接地，用电设备的外露导电部分用导线接到PE线上。
其优点是PE 线在正常工作时不呈现电流，因此设备外露部分也不呈现对地电压，有事故发生时，容易切断电源。
因此，这种方式有较强的电磁适应性，适用于数据处理、精密检测装置等供电系统。
三相四线（TN-C系统）与TN-S相比，其差别在于将NT和PE合并成一根PEN线，当三相不平衡或仅有单相用电设备时，PEN线上有电流。
如选用合适的开关保护装置和有足够的导线截面，在一般情况下也能达到安全要求。
四线半系统（TN-C-S系统）即在TN-C末端将PEN线分成PE线和N线，分开后不允许再合并。
