土木工程材料-砂浆

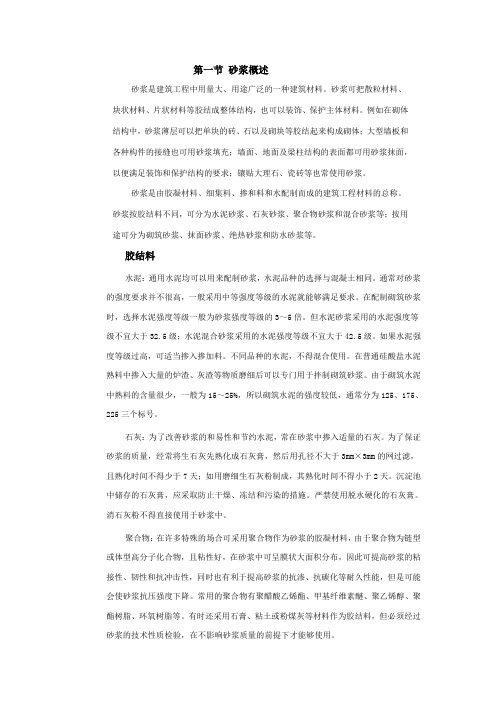

第一节砂浆概述砂浆是建筑工程中用量大、用途广泛的一种建筑材料。

砂浆可把散粒材料、块状材料、片状材料等胶结成整体结构，也可以装饰、保护主体材料。

例如在砌体结构中，砂浆薄层可以把单块的砖、石以及砌块等胶结起来构成砌体；大型墙板和各种构件的接缝也可用砂浆填充；墙面、地面及梁柱结构的表面都可用砂浆抹面，以便满足装饰和保护结构的要求；镶贴大理石、瓷砖等也常使用砂浆。

砂浆是由胶凝材料、细集料、掺和料和水配制而成的建筑工程材料的总称。

砂浆按胶结料不同，可分为水泥砂浆、石灰砂浆、聚合物砂浆和混合砂浆等；按用途可分为砌筑砂浆、抹面砂浆、绝热砂浆和防水砂浆等。

胶结料水泥：通用水泥均可以用来配制砂浆，水泥品种的选择与混凝土相同。

通常对砂浆的强度要求并不很高，一般采用中等强度等级的水泥就能够满足要求。

在配制砌筑砂浆时，选择水泥强度等级一般为砂浆强度等级的3～5倍。

但水泥砂浆采用的水泥强度等级不宜大于32.5级；水泥混合砂浆采用的水泥强度等级不宜大于42.5级。

如果水泥强度等级过高，可适当掺入掺加料。

不同品种的水泥，不得混合使用。

在普通硅酸盐水泥熟料中掺入大量的炉渣、灰渣等物质磨细后可以专门用于拌制砌筑砂浆。

由于砌筑水泥中熟料的含量很少，一般为15～25%，所以砌筑水泥的强度较低，通常分为125、175、225三个标号。

石灰：为了改善砂浆的和易性和节约水泥，常在砂浆中掺入适量的石灰。

为了保证砂浆的质量，经常将生石灰先熟化成石灰膏，然后用孔径不大于3mm×3mm的网过滤，且熟化时间不得少于7天；如用磨细生石灰粉制成，其熟化时间不得小于2天。

沉淀池中储存的石灰膏，应采取防止干燥、冻结和污染的措施。

严禁使用脱水硬化的石灰膏。

消石灰粉不得直接使用于砂浆中。

聚合物：在许多特殊的场合可采用聚合物作为砂浆的胶凝材料，由于聚合物为链型或体型高分子化合物，且粘性好，在砂浆中可呈膜状大面积分布，因此可提高砂浆的粘接性、韧性和抗冲击性，同时也有利于提高砂浆的抗渗、抗碳化等耐久性能，但是可能会使砂浆抗压强度下降。

第8章砂浆本章导学学习目的：通过学习了解砂浆的技术性质及其测定方法，学会砌筑砂浆配合比设计方法。

教学要求：结合工程，讲解砂浆的制作、使用等工艺。

砂浆是由胶凝材料、细骨料和水等材料按适当比例配制而成。

细骨料多采用天然砂。

砂浆在建筑工程中，是一项用量大、用途广的建筑材料，它主要用于砌筑砖石结构（如基础、墙体等），也用于建筑物内外表面（墙面、地面、天棚等）的抹面。

砂浆按用途不同分为砌筑砂浆、抹灰砂浆、装饰砂浆及特种砂浆等。

按所用胶结材料不同分为水泥砂浆、石灰砂浆、混合砂浆（常用的是水泥石灰混合砂浆）。

砂浆与混凝土不同之处仅在于不含粗骨料，所有有关混凝土拌合物和易性和混凝土强度的基本规律，原则上也适用于砂浆。

但由于用途不同，砂浆又有它的特点，如铺砌厚度薄，多铺砌在多孔吸水的底面（如烧结砖）上，强度要求不高（一般在2.5～10MPa）等等。

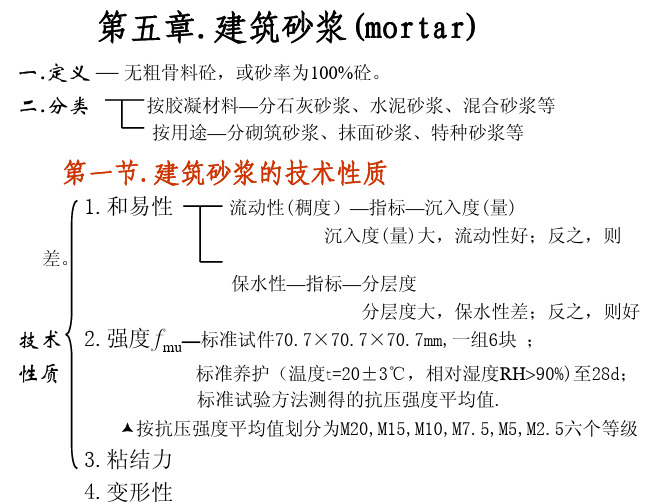

8.1 砂浆的分类与性质8.1.1新拌砂浆的和易性新拌砂浆的和易性是指新拌砂浆是否便于施工并保证质量的综合性质，其概念与混凝土拌合物和易性相同。

和易性好的新拌砂浆便于施工操作，能比较容易地在砖、石等表面上铺砌成均匀、连续的薄层，且与底面紧密地粘结。

新拌砂浆的和易性可以根据其流动性和保水性来综合评定。

（一）流动性或称调度，其概念与混凝土拌合物流动性相同，但表示方法是用沉入度表示的。

沉入度是指以重300克顶角为30°的圆锥体，在10秒钟沉入砂浆的深度（mm）（见图8—1）。

沉入度愈大，说明流动性愈高。

影响流动性的因素与混凝土拌合物相同，即用水量，胶凝材料的种类和用量，细骨料种类、颗粒形状、粗细程度和级配等。

当原材料条件和胶凝材料与砂的比例一定时，主要取决于单位用水量。

砂浆流动性的选择应根据施工方法及砌体材料吸水程度和施工环境的温度、湿度等条件来决定。

通常情况下，基底为多孔吸水材料，或在干热条件下施工时，应使砂浆的流动性大些。

相反，对于密实的吸水很少的基底材料，或者在湿冷气候条件下施工时，可使流动性小些。
