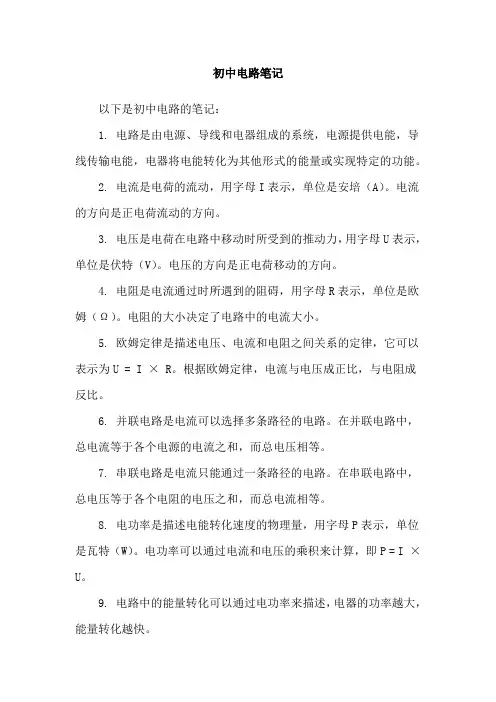

初中电路笔记
以下是初中电路的笔记:
1. 电路是由电源、导线和电器组成的系统,电源提供电能,导线传输电能,电器将电能转化为其他形式的能量或实现特定的功能。
2. 电流是电荷的流动,用字母I表示,单位是安培(A)。
电流的方向是正电荷流动的方向。
3. 电压是电荷在电路中移动时所受到的推动力,用字母U表示,单位是伏特(V)。
电压的方向是正电荷移动的方向。
4. 电阻是电流通过时所遇到的阻碍,用字母R表示,单位是欧姆(Ω)。
电阻的大小决定了电路中的电流大小。
5. 欧姆定律是描述电压、电流和电阻之间关系的定律,它可以表示为U = I × R。
根据欧姆定律,电流与电压成正比,与电阻成反比。
6. 并联电路是电流可以选择多条路径的电路。
在并联电路中,总电流等于各个电源的电流之和,而总电压相等。
7. 串联电路是电流只能通过一条路径的电路。
在串联电路中,总电压等于各个电阻的电压之和,而总电流相等。
8. 电功率是描述电能转化速度的物理量,用字母P表示,单位是瓦特(W)。
电功率可以通过电流和电压的乘积来计算,即P = I ×U。
9. 电路中的能量转化可以通过电功率来描述,电器的功率越大,能量转化越快。
10. 电路中的电器可以通过开关来控制电流的通断,开关的状态决定了电路是否通电。
这些是初中电路的基本概念和原理,希望对你有帮助!。

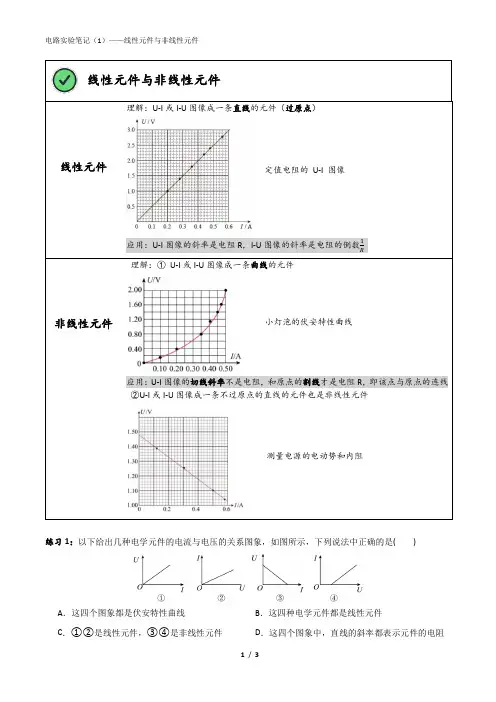

线性元件与非线性元件线性元件 理解:U-I 或I-U 图像成一条直线的元件(过原点)应用:U-I 图像的斜率是电阻R ,I-U 图像的斜率是电阻的倒数1R非线性元件 理解:① U-I 或I-U 图像成一条曲线的元件应用:U-I 图像的切线斜率不是电阻,和原点的割线才是电阻R ,即该点与原点的连线②U-I 或I-U 图像成一条不过原点的直线的元件也是非线性元件练习1:以下给出几种电学元件的电流与电压的关系图象,如图所示,下列说法中正确的是( )A .这四个图象都是伏安特性曲线B .这四种电学元件都是线性元件C .①②是线性元件,③④是非线性元件D .这四个图象中,直线的斜率都表示元件的电阻 定值电阻的 U-I 图像小灯泡的伏安特性曲线测量电源的电动势和内阻练习2.某同学为了研究室内正常光照射和室外强光照射时光敏电阻的大小关系,用如图甲所示的电路进行实验,,已知图乙中的Ⅰ、Ⅱ两条线分别是室内正常光照射和室外强光照射下,采用伏安法测电阻得出两种“U﹣I”图线,由图线可知正常光照射时光敏电阻为R I=Ω,强光照射时光敏电阻为RⅡ=Ω.甲乙练习3.某实验小组要测量一定值电阻的阻值x R,则定值电阻的阻值x R=Ω.(结果保留两位有效数字)练习4.如图所示为一小灯泡的伏安特性曲线,横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1,I1),过点A的切线与纵轴交点的纵坐标为(0,I2).当小灯泡两端电压为U1时,其电阻等于( )A.B.C.D.-图线。
由此可知,当电压为0.5V时,小灯泡的灯丝电阻是练习5.如图所示是画出的小灯泡I UΩ;小灯泡是(选填“线性元件”或“非线性元件”)。
由图可知,小灯泡灯丝的电阻率随着灯丝温度的升高而(选填“升高”、“减小”或“不变”)练习6.LED灯的核心部件是发光二极管,某同学欲测量一只工作电压为2.9V的发光极管的正向伏安特性曲线,他设计的电路如图(a)所示,若该同学得到的正向伏安特性曲线如图(b)所示,由曲线可知,随着两端电压增加,二极管的正向电阻(填“增大、“减小”或“不变”);当电流为15.0mA时,正向电阻为Ω(结果取三位有效数字)。
九年级电路知识点笔记一、电路基础知识1. 电路定义:电流在导体中的闭合路径。
2. 电流:电子在导体中的移动。
3. 电压:电流的推动力,单位是伏特(V)。
4. 电阻:阻碍电流流动的特性,单位是欧姆(Ω)。
5. 高阻与低阻:阻值大的为高阻,阻值小的为低阻。
二、电路元件1. 电源:提供电流和电压的装置,如电池、发电机等。
2. 导线:传导电流的线材,通常使用金属制成。
3. 开关:控制电路的通断。
4. 电阻器:用于改变电路阻值的元件。
5. 灯泡:将电能转化为光能的元件。
三、串联电路和并联电路1. 串联电路:所有元件连接在同一路径上,电流依次通过每个元件。
2. 并联电路:所有元件的两端连接在一起,电流在各元件间分流。
3. 串并联混合电路:电路中既有串联又有并联的组合。
四、欧姆定律1. 欧姆定律的表达式:U = I × R。
(其中U为电压,I为电流,R为电阻)2. 欧姆定律的应用:可以通过电压和电阻计算电流大小。
五、电路的功率与能量转换1. 功率的定义:电路中的功率是指单位时间内能量的转化速率,单位是瓦特(W)。
2. 功率的计算公式:P = U × I,或 P = I² × R,或 P = U² / R。
3. 功率的应用:可以用于计算电器的工作效率和耗电量等。
六、电路的安全知识1. 防止触电的措施:避免潮湿环境、正确使用插座、不触碰裸露的导线等。
2. 安全用电常识:不过度使用电器、不随意扩充电路、不乱插拔插头等。
3. 短路的危险:忌讳导线直接接触,以免发生短路引发事故。
七、电的能量转化1. 电的能量转化过程:电能→热能(电热器)、电能→机械能(电动机)、电能→光能(灯泡)等。
2. 能量转化效率:能量输出/能量输入×100%。
3. 提高能量转化效率的方法:降低能量损耗、减少电路阻抗等。
八、电路的组成方式1. 直流电路(DC):电流方向始终保持一致。
2. 交流电路(AC):电流方向不断改变。
家庭电路知识点总结笔记一、家庭电路概述家庭电路是指连接在住宅内的供电系统,包括配电线路、电源插座、开关、照明设备等设备,以及相应的保护装置。
合理的家庭电路设计和施工可以保障家庭用电的安全和便利,同时也可以节约用电成本。
在进行家庭电路设计和安装时,需要遵守相关的电气安全规范和标准,确保电路的可靠性和安全性。
本文将对家庭电路常见的知识点进行总结,包括常见的电气元件、电路连接方式、保护装置等内容。
二、家庭电路常见的电气元件1. 电源插座:电源插座用于连接家用电器和电子设备,一般包括二孔插座和三孔插座两种类型。
在设计家庭电路时,需要根据不同用电设备的功率和电流要求来选择合适的插座型号和数量。
2. 电灯开关:电灯开关用于控制照明设备的开关,一般包括单控开关、双控开关、三联单控开关等多种类型。
在选择开关时,需要考虑控制方式、安装位置和电路连接方式等因素。
3. 照明设备:照明设备包括各种不同类型的灯具和灯泡,例如吊灯、筒灯、壁灯、台灯等。
在设计家庭照明电路时,需要考虑灯具的种类、功率和布局,以确保照明效果和节能性能。
4. 电路连接器:电路连接器用于连接电源线和配电线路,包括插头、插座、开关、终端盒等。
在进行电路布线时,需要使用合格的电路连接器,并正确安装和接线,以确保连接的可靠性和安全性。
5. 电气保护器:电气保护器用于保护家庭电路和设备免受电气故障和短路的影响,包括漏电保护器、过载保护器、短路保护器等。
在设计家庭电路时,需要根据不同的需求和要求来选择合适的保护装置,并进行正确的安装和调试。
6. 电缆和线路:电缆和线路用于传输电力和信号,包括电源线、控制线、通信线、数据线等多种类型。
在进行电路布线时,需要选择合适的电缆和线路,并进行正确的敷设和保护,以确保电路的正常运行和安全性能。
三、家庭电路的连接方式1. 并联连接:并联连接是指多个电器或灯具同时连接在一个电源线路上,各个电器之间并没有直接的串联关系。
并联连接可以实现不同电器之间的独立控制和独立供电,同时也可以有效地平衡电路负载和节约用电成本。
大一电路基础知识点总结笔记1. 电阻(Resistor)电阻是用来阻碍电流流动的元件,在电路中常用Ω(欧姆)来表示电阻大小。
电阻的阻值可以根据欧姆定律通过电压和电流的关系来计算,即V=IR,其中V表示电压,I表示电流,R表示电阻值。
2. 电容(Capacitor)电容是一种可以存储电荷的元件。
电容的单位是法拉(F)。
电容器由两个导体板和介质组成,通过在两板之间施加电压来充电或放电。
电容器的充电和放电过程可以用RC电路模型来描述。
3. 电感(Inductor)电感是一种储存能量的元件。
它是通过绕制导线构成的线圈来实现的。
电感的单位是亨利(H)。
在电路中,电感阻碍电流变化,可以用来滤波和储存电能。
电感的作用可以用LC电路模型来描述。
4. 直流电路(DC Circuit)直流电路是电流方向恒定的电路。
直流电路中,电流从正极流向负极,通过电阻、电容、电感等元件。
5. 交流电路(AC Circuit)交流电路是电流方向和大小随时间变化的电路。
交流电路中,电流根据正弦规律周期性地变化,常用交流电压和交流电流表示。
6. Ohm's Law(欧姆定律)欧姆定律描述了电流、电压和电阻之间的关系。
根据欧姆定律,电流等于电压与电阻的比值,即I=V/R。
欧姆定律在电路分析和计算中经常使用。
7. 串联电路(Series Circuit)串联电路是将电路中的元件一个接一个地连接起来的电路。
在串联电路中,电流在各个元件中的数值相等,电压按照元件电阻比例分布。
8. 并联电路(Parallel Circuit)并联电路是将电路中的元件同时连接在电路的两个节点上的电路。
在并联电路中,电压在各个元件中的数值相等,电流按照元件电导比例分布。
9. 电阻分压(Voltage Divider)电阻分压是一种常用的电路连接方式,通过将电阻串联连接,可以按照比例分配电压。
通过电阻分压原理,可以实现电路中的信号调节和电压控制。
10. 电路分析方法在电路分析中,可以使用基尔霍夫定律和其他分析方法来计算电路中的电流和电压。
电路.邱关源-第五版-学习笔记邱关源的《电路》一书是电路分析的经典教材,深受广大电子工程师和电学爱好者的喜爱。
本文将对该书的第五版进行学习笔记,主要介绍其内容与思维框架。
一、基础概念与基本定律电路是由电源、电阻、电容、电感等元件组成,其本质是电子运动的场所。
在分析电路之前,需要掌握一些基础概念和基本定律。
1. 电量:电荷的多少,量纲为C(库仑)。
2. 电压:电荷在两点之间的势能差,量纲为V(伏特)。
3. 电流:单位时间内通过导体截面的电荷量,量纲为A(安培)。
4. 电阻:阻碍电流通过的物质特性,单位是欧姆(Ω)。
5. 电功率:电源对电路的能量供给速率,量纲为W(瓦特)。
上述概念可以通过欧姆定律、基尔霍夫定律、毕奥-萨伐尔定律等基本定律来描述,这些定律是电路分析的基本工具。
在学习电路分析时,要灵活应用这些定律,找到问题的本质,解决实际问题。
二、电路简化在具体分析电路之前,通常会先对电路进行简化,以便更好地理解和分析其特性。
1. 串联和并联:将电阻串联和并联,可以得到等效电阻,从而简化电路。
2. 戴维南定理和诺顿定理:利用戴维南定理和诺顿定理,可以将复杂的电路转化为等效电源和等效电阻,从而更容易进行分析。
3. 负反馈:在电路中引入负反馈,可以使电路的输出对输入更为稳定,减小非线性失真和频率响应不平坦等问题。
三、交流电路分析交流电路是电路分析的重要内容之一,涉及到复数和相角等概念。
1. 复数:复数具有实部和虚部,可以表示电流和电压的振幅和相位差等信息。
在交流电路中,通常使用复数来描述振幅和相位的变化。
2. 相角:相角指电流和电压之间的相位差,表示电路中电流和电压的时序关系。
在交流电路中,需要经常考虑相角对电流和电压的影响。
3. 各种频率响应:交流电路分析涉及到各种频率响应,包括低通滤波器、带通滤波器、高通滤波器等。
这些滤波器可以通过传递函数和频率响应等参数来进行描述。
四、特定电路分析除了基础概念、基本定律和电路简化之外,电路分析还涉及到很多特定的电路分析问题,例如:1. 放大器分析:放大器通常用来放大电压、电流或功率等信号。

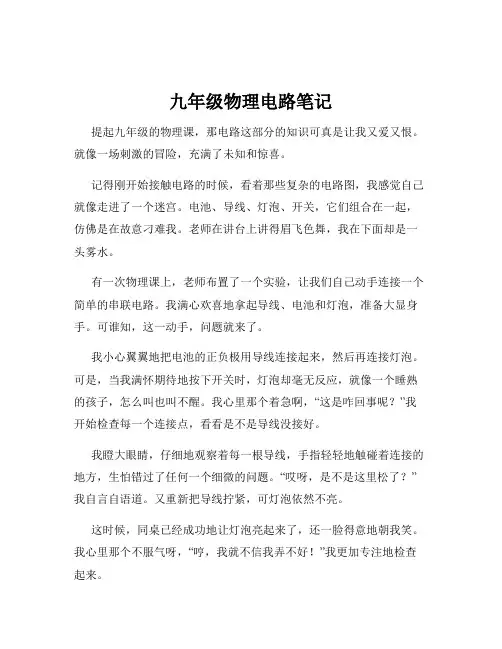

九年级物理电路笔记提起九年级的物理课,那电路这部分的知识可真是让我又爱又恨。
就像一场刺激的冒险,充满了未知和惊喜。
记得刚开始接触电路的时候,看着那些复杂的电路图,我感觉自己就像走进了一个迷宫。
电池、导线、灯泡、开关,它们组合在一起,仿佛是在故意刁难我。
老师在讲台上讲得眉飞色舞,我在下面却是一头雾水。
有一次物理课上,老师布置了一个实验,让我们自己动手连接一个简单的串联电路。
我满心欢喜地拿起导线、电池和灯泡,准备大显身手。
可谁知,这一动手,问题就来了。
我小心翼翼地把电池的正负极用导线连接起来,然后再连接灯泡。
可是,当我满怀期待地按下开关时,灯泡却毫无反应,就像一个睡熟的孩子,怎么叫也叫不醒。
我心里那个着急啊,“这是咋回事呢?”我开始检查每一个连接点,看看是不是导线没接好。
我瞪大眼睛,仔细地观察着每一根导线,手指轻轻地触碰着连接的地方,生怕错过了任何一个细微的问题。
“哎呀,是不是这里松了?”我自言自语道。
又重新把导线拧紧,可灯泡依然不亮。
这时候,同桌已经成功地让灯泡亮起来了,还一脸得意地朝我笑。
我心里那个不服气呀,“哼,我就不信我弄不好!”我更加专注地检查起来。
突然,我发现电池的正负极好像接反了。
“哎呀,我怎么这么粗心!”我赶紧调整过来,再次按下开关。
这一次,灯泡终于发出了微弱的光。
那一瞬间,我兴奋得差点跳起来,“哇,亮了亮了!”在那之后,我对电路的兴趣越来越浓。
每次做实验,我都特别认真。
有一次做并联电路的实验,我为了搞清楚电流的走向,趴在桌子上,眼睛紧紧地盯着导线,就像侦探在寻找线索一样。
我发现电流从电源出发,然后分成了两条路,分别经过不同的灯泡,最后又汇合在一起回到电源。
这个过程就像是一群小朋友去公园玩耍,有的走这条路,有的走那条路,最后又都一起回家。
为了记住这些知识,我做了详细的笔记。
我把每一个知识点都写得清清楚楚,还配上了自己画的简单电路图。
比如说,电阻就像是道路上的障碍物,会阻碍电流的通过;而电容则像一个蓄水池,可以储存电荷。
电路邱关源笔记总结一、电路邱关源笔记概述电路邱关源笔记是对电路原理及其应用的一套详细总结。
笔记涵盖了从基本概念到实际应用的各个方面,旨在帮助读者深入理解电路原理,提高分析和解决实际问题的能力。
二、电路基本概念与定律1.电压与电流电压是电势差的量度,单位为伏特(V)。
电流是单位时间内通过导体横截面的电荷量,单位为安培(A)。
电压与电流是电路分析的基础概念。
2.欧姆定律与基尔霍夫定律欧姆定律描述了电阻中电流与电压的关系,即I=U/R。
基尔霍夫定律包括基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL),它们是分析复杂电路的基本定律。
3.功率与能量功率是单位时间内消耗的能量,单位为瓦特(W)。
能量是功率与时间的乘积,单位为焦耳(J)。
了解功率和能量的概念有助于分析电路的效率。
三、电路分析方法1.节点电压法节点电压法是一种分析复杂电路的方法,通过求解节点电压,再根据电压和电流的关系得到电路中的电流。
2.环路电流法环路电流法是分析电路中电流分布的方法,通过分析环路电流,可以得到电路中各元件的电流。
3.超定电路的解法当电路方程组为超定时,可以采用矩阵法、行列式法等方法求解。
四、电路元件1.电阻电阻是电路中阻碍电流流动的元件,其伏安特性为线性。
2.电容电容是储存电荷的元件,其电压与电流关系为C=Q/U。
3.电感电感是阻碍电流变化的元件,其电压与电流关系为L=LI"。
4.二极管二极管是一种非线性元件,具有正向导通、反向截止的特性。
五、电路放大与变换1.运算放大器运算放大器是一种具有高增益、宽频带、无限输入阻抗的放大器。
2.信号放大与处理信号放大与处理涉及放大器的设计、频率响应、滤波器等。
3.电压与电流的变换电压与电流的变换是通过变压器、整流器等电路实现的。
六、稳态电路1.直流电路直流电路是指电压和电流不随时间变化的电路。
2.交流电路交流电路是指电压和电流随时间周期性变化的电路。
3.混合电路混合电路是指包含直流和交流电路的综合体。
电路分析基础笔记期末总结一、基础概念1. 电流(Current):电荷通过导体的数量,单位是安培(A)。
2. 电压(Voltage):电流在电路中的差异,单位是伏特(V)。
3. 电阻(Resistance):阻碍电流流动的特性,单位是欧姆(Ω)。
4. 电源(Power Supply):为电路提供电压的装置,如电池或发电机。
5. 电路(Circuit):由电流、电压和电阻构成的系统。
二、基础定律1. 基尔霍夫电流定律(Kirchhoff's Current Law):在节点处,进入等于离开的电流之和。
2. 基尔霍夫电压定律(Kirchhoff's Voltage Law):在闭合回路中,电压升降之和等于零。
三、电阻和电阻网络1. 电阻的串联和并联- 串联电阻:位于同一电流路径上,电阻值相加。
- 并联电阻:连接到相同的电压源上,倒数之和取倒数。
2. 电阻网络的分析- 网络中的电流和电压可通过欧姆定律计算。
- 使用基尔霍夫定律和网络的串联/并联规则可以解决复杂的电阻网络。
四、电功率和能量1. 电功率(Power):电能转化速率,单位是瓦特(W)。
- P = IV,其中P为电功率, I为电流, V为电压。
2. 能量(Energy):电功率随时间的累积,单位是焦耳(J)。
- E = Pt,其中E为能量,P为电功率,t为时间。
五、电容和电感1. 电容(Capacitor):用于存储电荷的两个导体之间的装置,单位是法拉(F)。
- Q = CV,其中Q为电荷,C为电容,V为电压。
2. 电感(Inductor):利用磁场存储电能的电路元件,单位是亨利(H)。
- V = L(di/dt),其中V为电压,L为电感,di/dt为电流变化率。
六、交流电路1. 交流电(AC):电流方向和大小随时间变化的电流。
- 正弦波是最常见的交流电形式。
2. 相位(Phase):交流电的周期性变化相对于参考点的状态。
- 弧度(radian)是表示相位的单位。
家庭电路一、家庭电路的组成1、家庭电路的基本组成是:进户线、电能表、总开关(闸刀开关)、保险装置、电灯和插座等。
如图所示。
①进户线:连接户外供电电路的电线,通常有两条,一条叫做端线,俗称火线,另一条叫做零线。
②电能表:用来显示所消耗的电能,通常安装在户外干路上,或输电线金湖后首先接到电能表上。
③总开关:安装在家庭电路的干路上,电能表的后面,常用闸刀开关或空气开关,起到控制室内全部电路通断的作用。
④保险装置:通常安装在总开关的后面。
熔丝(俗称保险丝)是简易保险装置,装在保险盒内,它能在电流过大时发生熔化,自动切断电路,从而起到保护用电器的作用。
现在新建的居民楼电路中的保险装置一般采用空气开关,当电路中电流过大时,空气开关自动断开,切断电路,俗称跳闸。
找出电路故障后,重新闭合空气开关。
⑤用电器和插座:在电能表、总开关、保险装置之后,可以连接用电器、开关和插座。
二、火线和零线1、火线和零线:进户的两条输电线中,一条叫做端线,俗称火线,另一条叫做零线。
火线与零线之间的电压是220V (家庭电路),零线在入户之前已经和大地相连,故零线与地之间无电压,火线与地之间有220V 的电压。
2、试电笔(1)作用:辨别火线和零线(2)结构:试电笔分钢笔式和螺丝刀式两种(3)使用:用手接触笔尾金属电极,笔尖接触电线,若氖管发光,说明接触的是火线;若氖管不发光,说明接触的是零线。
当试电笔的笔尖接触电线时,决不允许用手或身体的其他部分再去接触笔尖。
3、问题探究:使用试电笔时,为什么必须用手接触金属笔卡或金属帽?试电笔的笔尖接触零线时,氖管为什么不发光?使用试电笔时,人手一定要接触金属笔卡或金属帽,如果笔尖触到火线,电流经过笔尖、电阻、氖管、弹簧,在经过人体、经过大地,流到零线,与电源构成闭合电路,氖管就会发光。
由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻,当测试电压为220V 时,根据欧姆定律R U I 可计算出电流约为0.2mA ,再加上人体的电阻,这个电流就更小了,所以对人体不会造成伤害。
电路状态笔记
电路的状态可以分为三种:通路、断路(开路)和短路。
1. 通路:当电路中所有的开关都处于打开状态时,电流可以通过整个电路,这种状态称为通路。
通路是电路中最常见的工作状态,此时,电路中的电器设备可以通过正常的工作电流。
2. 断路(开路):当电路中的开关处于关闭状态,或者电路中有某个部分断开时,电流无法形成回路,这种状态称为断路或开路。
电器设备在断路状态下无法正常工作,因为没有电流通过。
3. 短路:当电路中的导线直接连接在一起,或者通过非常小的电阻连接在一起时,这种状态称为短路。
短路会导致电路中的电流迅速增加,可能引发火灾等危险。
因此,应该避免发生短路。
这三种状态可以通过万用表进行检测:
1. 当万用表显示开路时,可能表示被测物品内部有开路或者接触不良的问题。
2. 当万用表显示短路时,可能是被测物品内部短路了。
3. 当万用表显示通路时,说明被测物品正常工作。
电路原理笔记
以下是关于电路原理的一些笔记,可能包含一些基本概念、公式和定理:
1. 电路:电路是由许多元件和导线组成的网络,它用于传输电
流和电压。
电路可以看作是一个节点网络,其中每个节点代表一个元件,每个边线代表一条导线。
2. 元件:元件是电路中的的基本组成部分,包括电阻、电容、
电感、二极管和晶体管等。
3. 电压和电流:电压是电路中的电势差,它用于驱动电流流动。
电流是电荷的流动,它沿着电路中的导线流动。
4. 基尔霍夫定律:基尔霍夫定律是电路分析的基本原理,它用
于确定电路中电流和电压的分布。
KCL 定律指出,在任何电路中,流入节点的电流的总和必须等于流出节点的电流的总和。
KVL 定律指出,在任何电路中,任何两点之间的电压必须相等。
5. 欧姆定律:欧姆定律是电路中电阻值的计算公式,它表示电
阻值与电压和电流之间的关系。
6. 信号处理:电路中的信号处理包括放大、滤波和混频等。
7. 电源:电源是提供电压和电流的来源,包括直流电源和交流
电源等。
8. 电路设计:电路设计包括选择元件值、分配电流和电压、确
定电路拓扑结构和优化电路性能等。
这些笔记是电路原理的一些基本组成部分,有助于理解电路的工
作原理和特性,以及如何在电路中进行信号处理和设计。
大一电路基础知识点总结笔记手写作为大一学习电路基础的学生,我们需要全面了解和掌握一些必要的电路知识点。
这些知识点是我们后续学习电子电路和电子元器件的基础,对于我们复习和理解相关课程内容也有很大帮助。
下面,我将就一些重要的电路基础知识进行总结,并进行手写笔记。
第一部分:电路基础概念1. 电路基本元件:- 电源:提供电流的能源,常见的有直流电源和交流电源。
- 电阻:阻碍电流通过的元件,常用单位是欧姆(Ω)。
- 电容:储存电荷的元件,常用单位是法拉(F)。
- 电感:储存磁场能量的元件,常用单位是亨利(H)。
2. 电流和电压:- 电流:单位时间内电荷通过某一点的数量,常用单位是安培(A)。
- 电压:单位电荷所具有的能量,常用单位是伏特(V)。
3. 基本电路定律:- 欧姆定律:U = R * I,表示电压、电阻和电流之间的关系。
- 基尔霍夫定律:电流在交汇点的总和等于电流从此交汇点流出的总和。
- 电阻并联:并联的电阻之和等于各电阻的倒数之和的倒数。
- 电阻串联:串联的电阻之和等于各电阻之和。
第二部分:电路分析方法1. 恒流法:- 根据电流分布,通过电路中的电流来计算各个元件的电压。
- 适用于电流未知或电阻较复杂的电路。
2. 恒压法:- 根据电压分布,通过电路中的电压来计算各个元件的电流。
- 适用于电压未知或电容电感较多的电路。
3. 图解法:- 利用电路图和标准图形进行电路分析,例如戴维南等效电路图、叠加原理等。
- 适用于电路较复杂或需要得到准确结果的情况。
第三部分:交流电路1. 交流电的表示:- 正弦函数表示交流电的变化规律。
- 平均值、有效值和峰值之间的关系:Vrms = Vpeak /√2。
2. 交流电的频率和周期:- 频率指交流电每秒内的周期数,单位是赫兹(Hz)。
- 周期指交流电一个周期所需要的时间。
3. 交流电的复数表示:- 复数形式:Acos(ωt + φ) = Re {Ae^(j(ωt + φ))}。
电路分析基础课堂笔记第1章电路模型和电路定律第1节电路和电路模型1.电路:为了某种需要由某些电工设备或元件按一定方式组合起来的电流的通路。
2.实际电路的两个主要作用(1)电能的传输、分配和转换(2)传递和处理信号3.电路中的几个概念-激励-电源或信号源的电压或电流,也称为输入-响应-由激励在电路各部分产生的电压和电流,也称为输出-电路分析-在已知电路结构和元件参数的条件下,讨论电路的激励和响应间的关系。
-电路理论-研究电路中发生的电磁现象,并用电流、电荷、电压、磁通等物理量描述其过程。
电路理论主要用于计算电路中各器件的段子电流和端子间的电压,并不涉及内部发生的物理过程。
本书讨论的电路不是实际电路,而是其电路模型。
4.电路模型实际电路的电路模型是由理想电路元件相互连接而成的电路。
理想电路元件——有某种确定的电磁性能的假想元件,具有精确的数学定义。
理想电路元件主要有:-电阻元件R:只消耗电能,既不贮藏电能,也不贮藏磁能-电感元件L:只贮藏磁能,既不消耗电能,也不贮藏电能。
-电容元件C:只贮藏电能,既不消耗电能,也不贮藏磁能。
-电源元件:电压源和电流源-理想导线:理想导线的电阻为零。
5.建模-用理想电路元件或它们的组合模拟实际器件建模时应注意的几个问题:a.必须考虑工作条件,并按不同的精度要求把给定工作情况下的主要物理功能反映出来。
b.不同的实际电路部件,只要具有相同的主要电磁性能,在一定条件下可用同一个模型表示。
c.同一个实际电路部件在不同的应用条件下,它的模型也可以有不同的形式。
可见,在不同的条件下,同一实际器件可能采用不同的模型。
模型对电路的分析结果有很大的影响如果模型取得太复杂,会造成分析的困难。
如果取得太简单,就不足以反映所需求解的真实情况6.本课程在学习中的几个问题(1)电路一般指由理想电路元件构成的抽象电路或电路模型,而非实际电路。
(2)理想电路元件简称为电路元件。
(3)本书的“网络”和“电路”将不加区别的被引用。
电路记忆知识点总结图解一、电路的基本概念1. 电路的定义电路是由电源、导线、负载和控制部件等组成的。
电源提供电流,导线传输电流,负载消耗电流,控制部件调节电流。
2. 电路的分类根据电流的性质和流向,电路可以分为直流电路和交流电路。
直流电路中电流方向不变,而交流电路中电流方向变化。
3. 电路中的基本元件电路中的基本元件包括电阻、电容、电感、电源以及开关等。
二、电阻的基本性质1. 电阻的定义电阻是电路中消耗电能、限制电流的元件。
单位为欧姆(Ω)。
2. 电阻的串并联电阻可以串联连接或并联连接。
串联会增加总电阻,而并联会减小总电阻。
3. 电阻的温度特性电阻随温度的变化会发生变化,通常温度升高,电阻值也会增大。
4. 电阻的功率电阻消耗的功率与电压和电流的平方成正比。
P = V^2/R三、电容的基本性质1. 电容的定义电容是可以存储电荷的元件。
单位为法拉(F)。
2. 电容的充放电电容可以通过电压充电,存储电能。
放电时释放储存的电能。
3. 电容的串并联电容可以串联或并联。
串联会减小总电容,而并联会增加总电容。
四、电感的基本性质1. 电感的定义电感是导体中感应电流的能力。
单位为亨利(H)。
2. 电感的自感与互感电感可以分为自感和互感。
自感是导体自身感应电流的能力,而互感是两个或多个导体相互感应的能力。
3. 电感的串并联电感可以串联或并联。
串联会增加总电感,而并联会减小总电感。
五、电源的基本分类1. 直流电源直流电源是电流方向不变的电源。
2. 交流电源交流电源是电流方向变化的电源。
一般表示为正弦波形。
3. 变压器变压器可以改变交流电源的电压。
通过互感作用改变电压大小。
六、电路中的开关控制1. 开关的基本类型电路中的开关可以分为手动开关、按钮开关、感应开关等。
2. 开关控制电路开关可以控制电路的通断,实现电路的开关功能。
七、电路中的常见组合电路1. 电路中的组合电路电路中的组合电路包括并联电路、串联电路、混合电路等。
电路原理知识点笔记总结电路原理是电子工程中的基础知识,对于学习电子电路设计和分析非常重要。
在这篇笔记中,我们将总结电路原理的一些重要知识点,包括基本电路元件、电路分析方法、电路定理等内容。
一、基本电路元件1. 电阻电阻是电路中最基本的元件之一,它的作用是阻碍电流的流动。
电阻的值可以通过欧姆定律进行计算,其单位为欧姆(Ω)。
在电路中,电阻通常用来限制电流的大小,控制电路的工作状态。
2. 电容电容是另一种常见的电路元件,它的主要作用是储存电荷。
电容的容量大小取决于其结构和材料,通常用法拉德(F)作为单位。
在电路中,电容可以用来调节电路的响应速度,也可以用来滤除高频噪声。
3. 电感电感是一种储存电能的元件,它的作用是产生磁场并存储能量。
电感的单位为亨利(H),在电路中通常用来滤除低频噪声和保护电路免受电压突变的影响。
4. 电源电源是提供电流和电压的设备,它可以是直流电源或交流电源。
在电路中,电源是电路的能量来源,为其他元件提供工作所需的电流和电压。
二、电路分析方法1. 欧姆定律欧姆定律是电路分析的基本原理,它描述了电流、电压和电阻之间的关系。
欧姆定律可以用来计算电路中的电流、电压和电阻的关系,为电路分析提供了重要的理论基础。
2. 基尔霍夫定律基尔霍夫定律是电路分析中常用的方法之一,它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律描述了电路中节点处的电流平衡关系,而基尔霍夫电压定律描述了电路中回路处的电压平衡关系。
3. 等效电路等效电路是指将复杂的电路简化为更简单的等效电路,以方便分析和计算。
等效电路的建立需要依据电路的特性和要求,可以通过串、并联、星、三角等不同连接方式进行等效。
4. 交流分析交流电路分析是电子电路设计中非常重要的一部分,它涉及到交流电源、交流信号等内容。
在交流电路分析中,需要考虑电阻、电感、电容等元件的阻抗,以及交流信号的频率、相位等特性。
三、电路定理1. 超定律超定律是电路分析中常用的定理之一,它描述了串联电阻的总阻值等于各个电阻的阻值之和。
1. 1电路和电路模型
一、电路:
1.电路:构成电流通路的一切设备的总和。
2.作用:进行能量的转换和传输(强电)
进行信号的处理和传递(弱电)
进行信息的存储
二、电路模型
可以表征或近似地表示一个实际器件(或电路)中所有的主要物理现象。
电路模型可以通过理想的电路元件相互联接而成。
三、理想电路元件 1.无源元件:电阻元件R
消耗电能
电感元件 L
存储磁场能量
电容元件 C
存储电场能量
2.有源元件: 独立电源⎪⎩⎪⎨⎧电流源电压源
四、“集中假设”及集中电路 元件及电路各方向的尺寸远远小于电路周围的电磁波波长 例电感线圈 直流 低频 高频 1. 2电路的基本物理量及参考方向
一. 电流
1.电流t
q i d d = ——瞬时值 直流电流:i
量纲:安培(A ) 1kA=10-3A ;1mA=10-3A ;1μA=10-6A
2.电流的参考方向
是一种任意的选定的方向
标定方式:在连接导线上用箭头表示
约定:当i >0时参考方向与实际方向一致
当i <0时参考方向与实际方向相反
s
u (t ) i s (t ) (I s ) C
i 代表数量
二. 电压(端电压、电压降、电位差)
1.电压
q
w u d d AB ∆= ――瞬时值 直流电压u AB
量纲:伏特(V )1kV=10-3V ;1mV=10-3V ;1µV=10-6V
2.电压的参考方向
是一种任意的选定的方向
标定方式:
“+”高电位端、“-”低电位端
约定:当u >0时参考方向与实际方向一致
当u <0时参考方向与实际方向相反
三. 电压与电流的关联参考方向
(针对一段电路而言)
1.3功率与能量
一. 功率:
3.瞬时功率)()(d d d )(d d )(d )(t i t u t
q q t w t t w t p ⋅=⋅==∆ (关联参考方向下成立) 当p >0时 吸收功率
当p <0时 发出功率
量纲:瓦特(W )
4.直流功率的计算
UI P = UI P -=
例: )(W 1025吸收=⨯=P
u
5V
1. 4电阻元件
一.电阻元件
若一个二端元件的电压与电流之间的关系可以用i —u 平面上的一条曲线表征时 称之为电阻
过原点的直线称为线性电阻
隧道二极管为非线性电阻
线性电阻R
=i
u (Ω) (关联)
u = -Ri
二、欧姆定律
u =Ri u = -Ri
三、欧姆定律的另一种形式
Gu u R
i ∆==1 R
G 1∆= ――电导(S)
四、电阻和功率的计算
p =ui =Ri 2
p = -ui = - (-Ri )i =Ri 2
p =Ri 2≥0 吸收功率 消耗电能
u u u u u u i i
例:求u ab和u ad及各段电路的功率并指明吸收发出功率.
u1=1V i1=2A
u2=-3V i2=1A
u3=8V i3=-1A
u4=-4V u5=7V
u6=-3V
解:u ab= u ac+ u cb= -u1+u2= - (1)+(-3)= -4 V
u ab= u b= -3V
p1= -u1i1= -2W<0(发出)
p2=u2i1= -6W<0(产生)
p3=u3i1=16W>0(吸收)
p4=u4i2= - 4W<0(产生)
p5=u5i3= -7W<0(产生)
p6=u6i3=3W>0(吸收)
1.5电压源和电流源
一.独立电源
指电源输出的电压(电流)仅由独立电源本身性质决定与电路中其余部分的电压(电
流)无关。
分类
⎩
⎨
⎧
电流源
电压源
二.电压源
1.理想电压源
若一个二端元件输出电压恒定则称为理想电压源。
①电路符号
②基本性质
a.输出电压恒定,和
外电路无关;
b.其流过的电流由外
电路决定
R
U
U
U
R
U
I s
s
=
=
u3
_ _
u5
+
_
u s(t)
U s
10Ω
5Ω
I
③伏安曲线
2.实际电压源
若一个二端元件所输出的电压随流过它的电流而变化就称为实际电流源。
①电路模型 ②伏安特性
u =iR s +u s
③三种工作状态
a .加载 u =u s -R s i
b .开路
i =0 u oc =u s (u oc 开路电压)
c .短路 u =0 i
sc =u s /R (i sc 短路电流)
三
.电流源
1.理想电流源
若一个二端元件的输出电流恒定时,则称为理想电流源.
①电路符号
②基本性质
a .输出电流恒定和外电路无关
s s RI I I RI U ==
b .其端电压由外电路确定
③伏安曲线
2.实际电流源
若一个二端元件所输出的电流随其端电压变化而变化称为实际电流源. ①电路模型 ②伏安特性
i = i s -u s /R s i i s (t ) (I s ) I
= i s-G s u
③三种工作状态
a.加载i=i s-u/R s
b.短路u=0,i sc=-i s
c.开路i=0,u oc=R s i s
注:
电压源不允许短路
电流源不允许开路。
