电子电路焊接技术(1)

电子电路的焊接技术编写：樊伟敏 在电子电路组装过程中，焊接是连接各电子元器件及导线的主要手段。

焊接的质量主要取决于焊接工具、焊料、焊剂和焊接技术。

焊接质量的好坏又直接影响到所设计的电子电路的性能。

焊接分为手工焊接与机器自动焊接。

在专业生产中多采用流水线自动焊接，但在电子产品的研发、维修以及专业生产过程中的一些特殊的器件离不开手工焊接，所以焊接技术是电子技术人员必备的技能。

1.手工焊接手工焊接是使用最早、适用范围最广的一种焊接方法。

对手工焊接质量的要求是：焊接牢固，无虚焊，焊点光亮、圆滑、饱满、无裂纹、大小适中且一致。

对初学者来说，首先应保证焊接牢固、无虚焊，因为虚焊将给电路造成严重隐患，且很难查找。

手工焊接工具电烙铁是手工焊接的主要工具，选择合适的电烙铁是保证焊接质量的基础，电烙铁的功率应根据被焊接元器件的大小和导线的粗细来选用。

一般焊接晶体管、集成电路和小型元件时，可选用15W或30W的烙铁。

对新购买的电烙铁不能拿来就用，使用前要“上锡”，具体方法是：观察烙铁头是否被氧化，若被氧化用挫刀或刀片等锐器清除氧化层；然后接上电源，待烙铁温度高过焊锡丝熔点时，涂上助焊剂，再用它去蘸松香焊锡丝，使烙铁头表面就会附上一层光亮的锡，烙铁就能使用了。

如果烙铁头没有上过锡的，焊接时不会吃锡,难以进行焊接。

烙铁头使用时间过长或烙铁头温度过高,烙铁头表面会氧化,造成烙铁“烧死”,而蘸不上焊锡,也难于焊接元件到印制电路板上。

烙铁头应保持清洁,不清洁的局部区域也蘸不上焊锡,还会很快氧化,日久之后常造成烙铁头被腐蚀的坑点,使焊接工作更加困难。

烙铁头长时间处于待焊状态,温度过高,也会造成烙铁头“烧死”,所以焊接时一定要做好充分准备,尽量缩短烙铁的工作时间,一旦不焊接立刻拔出烙铁电源。

烙铁头的温度通常可通过改变烙铁头伸出的长度进行调节。

焊料与焊剂焊料和焊剂是电子产品及元器件焊接的必备原料，正确地选用焊料和焊剂，是获得良好焊接质量的保证。

电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。

因此必须要将之除去。

氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。

1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。

所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。

因此绝对需要在适当的温度范围之内加热。

1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。

2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。

2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。

3）不可用粗糙面之物体磨擦烙铁头。

4）不可使用含氯或酸之助焊剂。

5）不可加任何化合物于沾锡面。

6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。

2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。

电子元件焊接工艺作业指导书第1章基础知识 (3)1.1 电子元件概述 (4)1.2 焊接工艺的基本原理 (4)第2章焊接材料与工具 (4)2.1 焊料与助焊剂 (4)2.1.1 焊料 (4)2.1.2 助焊剂 (4)2.2 焊接工具及其选用 (5)2.2.1 焊接工具概述 (5)2.2.2 焊台的选用 (5)2.2.3 烙铁的选用 (5)2.2.4 吸锡器 (5)2.2.5 焊接辅助工具 (5)2.3 防护用品与安全操作 (5)2.3.1 防护用品 (5)2.3.2 安全操作 (5)第3章焊接前的准备 (6)3.1 元件检查与整理 (6)3.1.1 元件外观检查 (6)3.1.2 元件电气功能检查 (6)3.1.3 元件标识检查 (6)3.1.4 元件分类整理 (6)3.2 焊接工作台的布置 (6)3.2.1 工作台面积 (6)3.2.2 工作台整洁 (6)3.2.3 焊接工具及材料摆放 (6)3.2.4 防止元件损伤 (6)3.3 焊接设备的调试与维护 (7)3.3.1 设备调试 (7)3.3.2 焊接设备维护 (7)3.3.3 焊接工具检查 (7)3.3.4 安全防护 (7)第4章手工焊接技术 (7)4.1 焊接基本操作步骤 (7)4.1.1 准备工作 (7)4.1.2 焊接步骤 (7)4.2 常见焊接缺陷及其预防 (8)4.2.1 冷焊 (8)4.2.2 气孔 (8)4.2.3 桥接 (8)4.2.4 虚焊 (8)4.3.1 外观检查 (8)4.3.2 功能检查 (8)4.3.3 焊接质量评判 (8)第5章自动焊接技术 (8)5.1 自动焊接设备概述 (8)5.1.1 设备分类 (8)5.1.2 设备选型 (8)5.2 自动焊接工艺参数的选择 (9)5.2.1 焊接电流 (9)5.2.2 焊接速度 (9)5.2.3 焊接时间 (9)5.2.4 焊接压力 (9)5.3 自动焊接质量的控制 (9)5.3.1 焊接质量控制措施 (9)5.3.2 焊接质量检测 (9)5.3.3 异常处理 (10)第6章特殊焊接工艺 (10)6.1 无铅焊接技术 (10)6.1.1 概述 (10)6.1.2 无铅焊接材料 (10)6.1.3 无铅焊接工艺参数 (10)6.1.4 无铅焊接注意事项 (10)6.2 气相焊接技术 (10)6.2.1 概述 (10)6.2.2 气相焊接设备与材料 (10)6.2.3 气相焊接工艺参数 (10)6.2.4 气相焊接注意事项 (11)6.3 激光焊接与超声波焊接技术 (11)6.3.1 激光焊接技术 (11)6.3.1.1 概述 (11)6.3.1.2 激光焊接设备与材料 (11)6.3.1.3 激光焊接工艺参数 (11)6.3.1.4 激光焊接注意事项 (11)6.3.2 超声波焊接技术 (11)6.3.2.1 概述 (11)6.3.2.2 超声波焊接设备与材料 (11)6.3.2.3 超声波焊接工艺参数 (11)6.3.2.4 超声波焊接注意事项 (12)第7章表面贴装技术（SMT） (12)7.1 SMT工艺概述 (12)7.2 贴片元件的安装与焊接 (12)7.2.1 贴片元件安装 (12)7.2.2 贴片元件焊接 (12)7.3.1 焊接质量检查 (12)7.3.2 质量控制措施 (13)第8章焊接后处理 (13)8.1 焊接后清洗工艺 (13)8.1.1 清洗目的 (13)8.1.2 清洗方法 (13)8.1.3 清洗流程 (13)8.1.4 清洗注意事项 (13)8.2 焊接后检验与返修 (14)8.2.1 检验目的 (14)8.2.2 检验方法 (14)8.2.3 检验标准 (14)8.2.4 返修流程 (14)8.3 焊点加固与保护 (14)8.3.1 加固目的 (14)8.3.2 加固方法 (14)8.3.3 加固注意事项 (14)第9章焊接质量缺陷分析及解决措施 (15)9.1 焊接质量缺陷的分类 (15)9.2 常见焊接缺陷原因分析 (15)9.2.1 焊点缺陷 (15)9.2.2 焊接形状缺陷 (15)9.2.3 焊接结构缺陷 (15)9.2.4 焊接功能缺陷 (15)9.3 焊接缺陷解决措施 (15)9.3.1 焊点缺陷解决措施 (15)9.3.2 焊接形状缺陷解决措施 (16)9.3.3 焊接结构缺陷解决措施 (16)9.3.4 焊接功能缺陷解决措施 (16)第10章焊接工艺管理与优化 (16)10.1 焊接工艺文件的编制与管理 (16)10.1.1 编制焊接工艺文件 (16)10.1.2 焊接工艺文件管理 (16)10.2 焊接过程控制与优化 (16)10.2.1 焊接过程控制 (16)10.2.2 焊接过程优化 (17)10.3 焊接工艺发展趋势与新技术应用展望 (17)10.3.1 焊接工艺发展趋势 (17)10.3.2 新技术应用展望 (17)第1章基础知识1.1 电子元件概述电子元件是电子产品中的基本组成部分，其种类繁多，功能各异。

ＯＣＣＵＰＡＴＩＯＮ2012 1062交流E XPERIENCE详述电子电路焊接基本操作技巧王明卫摘　要：电子电路焊接的基本操作是电子电路的安装、调整与检修工艺中必须掌握的操作技能。

本文详细阐述电子电路焊接基本操作技巧。

关键词：电子电路　焊接　操作　技巧一、焊接工具的使用1.电烙铁种类和构造常用的电烙铁有外热式、内热式、恒温式和吸锡式几种，它们都是利用电流的热效应进行焊接的。

（1）外热式电烙铁。

烙铁头安装在烙铁芯里面，所以称为外热式电烙铁。

常用的外热式电烙铁规格有25W、75W 和100W等。

烙铁头是用纯铜制成的，作用是储热量和传导热量。

为适应不同焊接物的要求，常见的烙铁头形状有锥形、凿形、圆斜面形等。

（2）内热式电烙铁。

由于烙铁芯安装在烙铁头里面，因而发热快、热效率高，故称为内热式电烙铁。

它常用的规格有20W、35W、50W等几种，热效率相当于外热式电烙铁两倍左右。

另外还有吸锡式电烙铁和恒温式电烙铁。

吸锡式电烙铁是将活塞式吸锡器与电烙铁融为一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。

2.电烙铁的选用及使用方法（1）选用时，应考虑以下几个方面：①焊接集成电路、晶体管及其他受热易损元件时，应选用20W内热式或25W外热式电烙铁，或50W内热式电烙铁。

②焊接导线及同轴电缆时，应选用45～75W外热式电烙铁，或50W内热式电烙铁。

③焊接圆套的元器件时，如大电解电容器的引脚、金属底盘接地焊片等，应选用100W以上的电烙铁。

（2）使用方法和注意事项。

①电烙铁的握法有3种，一是反握法，用5个手指把电烙铁的手柄握在掌内，此法适用于大功率电烙铁，焊接散热量较大的被焊件；二是正握法，使用的电烙铁功率也比较大，且多为变形烙铁头；三是握笔法，适用于小功率的电烙铁。

②使用前应进行检查，有无短路、断路，是否漏电等。

③新的电烙铁在使用时必须进行搪锡处理。

④不使时，不要长期通电。

⑤焊接时最好使用中性的松香焊剂。

⑥更换电烙铁芯时要注意引线不要接错。

电路焊接基础知识一、电路焊接概述电路焊接是指将电子元件通过焊接技术连接起来，形成一个完整的电路系统。

在电子制造业中，焊接技术被广泛应用于各种电子产品的生产中。

电路焊接技术的好坏直接影响到整个产品的质量和性能。

二、常见的电路焊接方法1. 手工焊接：手工焊接是一种传统的、基础的、简单易学的焊接方法。

它适用于小批量生产和维修等场合。

手工焊接需要使用手持式或台式烙铁进行操作。

2. 自动化焊接：自动化焊接是指使用自动化设备进行大规模生产和制造。

这种方法通常需要使用专业设备和机器人等自动化设备。

3. 表面贴装技术：表面贴装技术是指将元器件直接粘贴在印刷板上，并通过热风或红外线等方式进行连接。

这种方法可以提高生产效率，减少空间占用。

三、常见的电路元器件1. 电阻：电阻是指对电流流动有一定阻碍作用的元器件，其单位为欧姆（Ω）。

在电路中通常用来限制电流、调节电压、分压等。

2. 电容：电容是指能够存储电荷的元器件。

在电路中通常用来滤波、稳压、调整频率等。

3. 二极管：二极管是一种具有单向导电性的元器件，其主要作用是将交流信号转化为直流信号。

在电路中通常用于整流、限幅等。

4. 晶体管：晶体管是一种半导体器件，其主要作用是放大和控制电流。

在电路中通常用于放大、开关等。

四、焊接技术1. 焊接设备：焊接设备包括烙铁、焊锡线、吸锡器等工具。

选择合适的设备可以提高焊接效率和质量。

2. 焊接材料：焊接材料包括焊锡丝、助焊剂等。

选择合适的材料可以提高焊点强度和耐腐蚀性。

3. 焊接方法：不同的元器件需要使用不同的焊接方法。

例如，通过手工焊接连接较小的元器件，而通过自动化设备连接较大的元器件。

4. 焊点质量检测：为了确保焊接质量，需要对焊点进行质量检测。

常见的检测方法包括目视检查、拉力测试、X射线检测等。

五、常见问题及解决方法1. 焊接过程中出现烟雾：可能是焊锡丝过期或使用的温度过高，需要更换或调整温度。

2. 焊点出现裂纹：可能是焊接时间过长或使用的助焊剂不合适，需要调整焊接时间或更换助焊剂。

如何焊接电路板我现在开始焊接电路板，我在焊接的过程中有很多心得，下面的一些技巧都是我在实践中总结的。

在焊接的过程中，我明白了焊接的原理，即是：焊锡借助于助焊剂的作用，经过加热熔化成液态，进入被焊金属的缝隙，在焊接物的表面，形成金属合金使两种金属体牢固地连接在一起，形成的金属合金就是焊锡中锡铅的原子进入被焊金属的晶格中生成的，因两种金属原子的壳层相互扩散，依靠原子间的内聚力使两种金属永久地牢固结合在一起。

我在老师的指导下，并且通过观看视频，更加了解焊接的步骤以及七种错误的焊接方法，步骤为：用斜口钳将铜丝截成等长度的小段，并加工成弯钩，插入过孔；将烙铁头清理干净；用电烙铁与焊锡丝将加工好的弯钩焊接在新的电路板上：a左手拿焊锡丝，右手拿电烙铁。

b把电烙铁以45度左右夹角与焊盘接触，加热焊盘。

c待焊盘达到温度时，同样从与焊板成45度左右夹角方向送焊锡丝。

d待焊锡丝熔化一定量时，迅速撤离焊锡丝。

e最后撤离电烙铁，撤离时沿铜丝竖直向上或沿与电路板的夹角45度角方向。

在焊接的过程中，我们应该注意：焊接的时间不能太久，大概心里默数1,2即可，然后再撤离焊锡丝，再撤离电烙铁，在撤离电烙铁时，也一样心里默数1、2即可；焊锡要适量，少了可能虚焊。

在焊的过程中，出现虚焊或则焊接不好，要把焊锡焊掉，重新再焊。

在吧焊锡焊掉的过程中，左手拿这吸锡器，右手拿着电烙铁，先把电烙铁以45度左右夹角与焊盘接触，加热焊锡，再将吸锡器靠近焊锡，按下吸锡器的按钮，就可以吧焊锡焊掉，重复多次，就可清除焊盘上的焊锡，注意不要将焊盘加热太久，以免把焊盘的铜给焊掉。

焊接电路板的图片：PCB板设计的作业—P62 第15题一、焊接操作要领1、焊前准1.1、物料：含直接用料和辅料，留意焊接元件有否极性要求，元件脚有否氧化、油污等。

焊接时，对焊接温度，时间有否特别要求；1.2、工/器具：视焊接元件而定，应有锡线座、元件盒、焊枪、焊台、镊子、剪钳等。

如有防静电要求，应注意采用防静电工/器具，同时操作员应戴好防静电手腕带；2、实施焊接准备好焊锡丝和烙铁头，烙铁头要保持洁净；步骤：烙铁头对准焊点→烙铁接触焊点→加焊锡→移开焊锡丝→拿开电烙铁具体如下：○1加热焊件（同时加热元件脚和焊盘）○2熔化焊锡：当焊件加热到能熔化焊料的温度后，将锡线置于焊点，焊锡开始溶化并润湿焊点；○3在焊点加入适当的焊锡后，移开锡线；○4当焊锡完全湿润焊点后，以大致45°的角度移开烙铁；以上过程对一般焊点在大约2～3秒钟完成，应注意在焊锡尚未完全凝固以前不要晃动接元件，以免造成虚焊。

小学电子手工焊接技术电子手工焊接技术是一种将电子元器件焊接在电子设备电路板上的技术，也是电子工程中非常基础和关键的一项技能。

在小学阶段，培养学生对电子手工焊接技术的兴趣和实践能力对于他们未来的学习和发展具有重要意义。

本文将介绍小学电子手工焊接技术的基础知识、实践操作以及培养学生创造力和动手能力的方法。

一、基础知识1. 电子手工焊接技术的定义和作用电子手工焊接技术是一种将电子元器件与电路板连接的方法，通过焊接，可以实现电路的通断或信号的传递，从而使电子设备正常工作。

在电子设备制造和维修中，电子手工焊接技术是必不可少的一环。

2. 常用的电子元器件常用的电子元器件包括电阻、电容、二极管、三极管、继电器等。

每个电子元器件都有自己的引脚，通过焊接技术将其与电路板上的导线连接起来，实现电流的传递。

3. 焊接工具和材料电子手工焊接需要使用焊台、焊锡丝、焊锡膏、焊接笔等工具和材料。

焊接时需要预热焊台，将焊锡融化涂在电子元器件引脚和导线上，形成连接。

二、实践操作1. 安全注意事项在进行电子手工焊接实验时，要注意安全。

学生应该戴上护目镜，避免焊接时火花对眼睛造成伤害。

同时，使用焊接笔时要小心烫伤，保持焊台周围清洁，防止火灾发生。

2. 焊接实验步骤（1）准备工作：整理好实验器材和材料，确保焊台通电正常。

（2）焊接前准备：调整焊台温度适宜，在焊接笔上涂抹适量焊锡膏。

（3）焊接电阻实验：将电阻的两个引脚与电路板上的导线对应位置相接，用焊接笔将焊锡融化涂抹在引脚和导线上，待焊锡凝固后，用测试笔检测焊接是否良好。

（4）焊接电容实验：将电容的两个引脚与电路板上的导线对应位置相接，用焊接笔将焊锡融化涂抹在引脚和导线上，待焊锡凝固后，用测试笔检测焊接是否良好。

三、培养学生创造力和动手能力的方法1. 设计小型电子产品鼓励学生动手制作一些小型的电子产品，例如LED灯、电子钟等。

让学生从零开始设计，并进行手工焊接制作。

这样的实践经验将培养学生的创造力和动手能力。

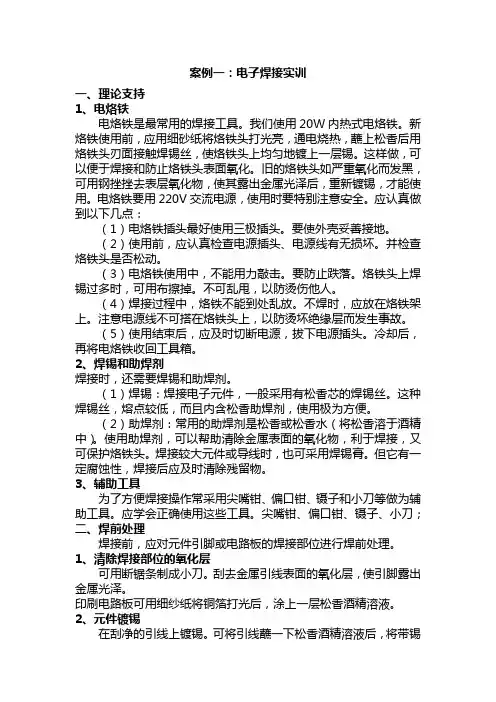

案例一：电子焊接实训一、理论支持1、电烙铁电烙铁是最常用的焊接工具。

我们使用20W内热式电烙铁。

新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。

这样做，可以便于焊接和防止烙铁头表面氧化。

旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。

电烙铁要用220V交流电源，使用时要特别注意安全。

应认真做到以下几点：（1）电烙铁插头最好使用三极插头。

要使外壳妥善接地。

（2）使用前，应认真检查电源插头、电源线有无损坏。

并检查烙铁头是否松动。

（3）电烙铁使用中，不能用力敲击。

要防止跌落。

烙铁头上焊锡过多时，可用布擦掉。

不可乱甩，以防烫伤他人。

（4）焊接过程中，烙铁不能到处乱放。

不焊时，应放在烙铁架上。

注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。

（5）使用结束后，应及时切断电源，拔下电源插头。

冷却后，再将电烙铁收回工具箱。

2、焊锡和助焊剂焊接时，还需要焊锡和助焊剂。

（1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。

这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。

（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。

使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。

焊接较大元件或导线时，也可采用焊锡膏。

但它有一定腐蚀性，焊接后应及时清除残留物。

3、辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。

应学会正确使用这些工具。

尖嘴钳、偏口钳、镊子、小刀；二、焊前处理焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。

1、清除焊接部位的氧化层可用断锯条制成小刀。

刮去金属引线表面的氧化层，使引脚露出金属光泽。

印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。

2、元件镀锡在刮净的引线上镀锡。

可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。

电路板锡焊焊接方法电路板是现在电子行业中常用的一种连接电子元件的主流工具，所以其连接方式也非常重要。

硬质电路板通常使用化学镀金、化学镀镍金、电解镀金等方式作为金属层，然后直接进行焊接或连接。

以焊接为例，焊接方法分为手工焊接和自动化焊接两类，具体操作步骤如下。

手工焊接1. 准备工作准备一个电子元件和电路板。

元件必须与电路板匹配，并正确安装。

在这个过程中，需要注意元件的极性和位置，保证焊接质量。

准备好所需的焊接材料和工具，如锡线、钳子、喷枪、夹子、焊烙铁等。

2. 加热焊接位置在焊接之前需要将工艺板加热至适宜的温度。

这样可以增加焊接区域的表面张力，使焊料能够遍布膜口并获得更好的粘性。

3. 选择焊接方法将焊接工具插入电路板的焊点，然后将锡线卷成一个小圆环插入焊点中央。

如果使用外部锡源进行焊接，则可使用喷枪或夹子将锡料注入焊点填充。

4. 排除毛刺焊接完成后，一定要及时处理毛刺，确保电路板上没有留下空隙，从而提高其电气性能。

5. 检查需要检查焊点是否完整、是否接触良好。

如果有问题，则立即修补。

自动化焊接这种类型的焊接工艺适用于数量较大的电路板焊接或需要压力膜的大型电子元件焊接。

自动化焊接可以提高生产效率和质量，减少生产成本。

将焊接部件和焊接设备准备好。

焊接设备可以是半自动或自动焊接设备、热流设备等。

2. 适当设置软件设置焊接软件，选择对应的焊点，并设置适当的焊接参数。

通常需要设置电流、焊接时间、焊接温度等参数。

放置需要焊接的部件，并启动自动焊接设备。

在焊接过程中，焊接部件会自动进行焊接，直到焊接完成。

整个过程可追踪并记录在数据中。

4. 焊接后处理焊接完成后，需要进行适当的喷涂、切割和整形工作。

这样可以确保电路板质量和性能的稳定性。

总结无论是手工焊接还是自动化焊接，都需要特别重视工艺。

只有正确使用焊接设备和工具、合理选择焊接方法、有效控制焊接参数、规范操作、定期检查并维护设备、及时处理工艺缺陷等，才能确保电路板的质量和性能符合标准，从而实现电子元器件的充分运用。

电路板焊接，轻松学会！
电路板焊接，是电子制作中非常重要的一个环节。

无论是初学者还是经验丰富的制作人员，都需要掌握一些基本的焊接技巧来保证电路板的质量和可靠性。

下面我们就来介绍一下电路板焊接的方法。

1.准备工作
在开始焊接前，我们需要准备一些基本的工具和材料。

首先是一只电子焊接铁，一些焊锡丝，镊子和夹具等。

除此之外，还需要准备好电子元件和电路板。

2.加热电子焊接铁
将电子焊接铁插入电源，开始预热。

在热化期间，可以将焊锡丝放在电路板焊点上，并让它熔化和渗入焊点。

3.开始焊接元件
选择需要焊接的元件，用镊子将其放置在正确的位置上。

让电子焊接铁与焊锡丝和电路板连接，并使焊点完全熔化。

然后移除电子焊接铁，并等待焊点冷却。

4.重复以上步骤
重复以上步骤，将所有所需的元件焊接在电路板上。

尽可能保持焊点平坦均匀，以确保电路板质量良好。

5.擦拭清洁
完成焊接后，使用吸铁器或镊子等工具去除多余的焊锡丝和松散
的焊渍。

用刷子或镊子清洁电路板，确保没有任何残留物留在焊点处。

6.检验结果
在完成焊接后，需要使用万用表等测试工具进行检验，以确保电
路板的功能正常。

检查是否有引脚之间的短路或其他电路问题，以确
保电路板焊接的质量和可靠性。

以上就是电路板焊接的一些基本方法，掌握了这些技能，你可以
轻松完成电路板的焊接工作，快速制作出你所需的电子产品。

电路焊接基础知识一、导言电路焊接是电子技术领域中非常基础的技能之一，它涉及到电子元器件的连接和固定。

准确、可靠的焊接技术可以保证电路的正常工作。

本文将详细介绍电路焊接的基础知识，包括焊接工具、焊接技术和常见问题及解决方法。

二、焊接工具为了进行电路焊接，以下是一些常用的焊接工具： 1. 焊接台：用于固定焊接工件，通常带有夹持装置和可调节温度的烙铁支架。

2. 烙铁：用于加热和熔化焊锡的工具，通常有不同功率和头部形状的选择。

3. 锡线：焊接时所需的焊料，有不同直径和成分的选择。

4. 钳子：用于固定焊锡、修剪导线和清洁焊点的工具。

5. 吸锡器：用于吸取多余的焊锡的工具，有效清除焊点上的不良连接。

三、焊接技术正确的焊接技术是确保焊点可靠连接的关键。

以下是几种常见的焊接技术： 1. 准备工作： - 清洁焊点：使用研磨工具或酒精清洁焊点和焊锡，去除氧化层和污垢。

- 预热焊接台：在开始焊接前，将焊接台预热至适当温度，以提高焊接效果。

2. 烙铁温度控制： - 选择适当的烙铁温度以确保焊锡可以熔化，但又不会加热过度。

- 对于不同大小和类型的焊接任务，选择相应的烙铁头部形状和功率。

3. 焊料使用： - 使用适当直径和成分的焊锡线，根据焊接任务的要求选择合适的焊料。

- 合理使用焊锡，不要过多或过少，以免影响焊点的质量。

4. 焊接操作： - 将焊锡预热至适当温度后，将其与焊点接触，确保焊料均匀涂布在焊点上。

- 不要在焊接过程中过度移动焊铁，以免导致焊接质量下降。

- 通过观察焊料是否充分润湿焊点，验证焊接是否成功。

四、常见问题及解决方法在电路焊接过程中，可能遇到一些常见的问题。

以下是几个常见问题及相应的解决方法： 1. 冷焊：焊接点没有充分润湿焊点，导致焊接不牢固。

解决方法：检查焊铁温度是否足够高，焊锡是否均匀涂布在焊点上。

2. 鼓泡：焊接点出现气泡，造成焊接不牢固。

解决方法：预热焊点以去除可能存在的水分，焊接时避免太快加热焊料。

焊接电路板方法与注意事项焊接电路板是一种常见的电子制造工艺，可以通过将电子元器件固定到电路板上的焊接来实现电路的连接。

下面我将详细介绍焊接电路板的方法和注意事项。

一、焊接方法1. 烙铁焊接法：这是最常用的焊接方法，需要准备好烙铁、焊锡丝和吸锡器等工具。

首先，将烙铁预热至适当的温度（一般为250-300），然后将焊锡丝在烙铁头上熔化，接着将焊锡涂抹在电子元器件的焊脚和电路板的焊盘上，最后将焊脚和焊盘用烙铁进行接触，使其形成焊点。

2. 热风焊接法：适用于焊接大型或密集的电子元器件。

使用热风焊接站，将设定好的温度和风速对准焊点，通过热风使焊盘和焊点熔化，然后放置元器件，等冷却后焊接完成。

3. 浪涌焊接法：适用于焊接大面积的电子元器件。

将焊接区域用焊锡涂抹一层锡膏，然后放置元器件，通过浪涌焊接机进行焊接，利用电流和温度的快速变化使焊点瞬间形成。

4. 波峰焊接法：适用于批量焊接相同类型的电子元器件。

将电子元器件插入到预先装配好的焊点上，然后将电路板按照一定的速度放入预热的焊炉中，焊炉中的锡浪涌上来与焊盘接触并进行焊接。

二、注意事项1. 温度控制：要根据电子元器件的要求和焊接的要求来控制烙铁或热风焊接站的温度。

温度过高可能会损坏元器件或焊盘，温度过低可能导致焊接不良。

2. 时间控制：焊接时间过长会导致元器件过热和焊盘氧化，焊接时间过短可能导致焊点不牢固。

具体的焊接时间应根据焊接方法、元器件的大小和焊接要求来决定。

3. 焊点质量检查：焊接完成后，应进行焊点的质量检查。

焊点应呈现金字塔形，焊锡应充分覆盖焊盘和焊脚，并与之间形成良好的连接。

焊点的出现断锡、错位、膨胀等情况都需要进行修复或重新焊接。

4. 防静电措施：焊接电路板时，要采取防静电措施，防止静电对电子元器件造成损坏。

可以在焊接区域铺设防静电垫，并佩戴防静电手套和抗静电服装等。

5. 注意维修性：在焊接电路板时，要注意电子元器件的后续维修性。

可以使用可拆插式连接器或留出足够的空间和焊盘来方便将来的维修。

电路板焊接技术与质量控制随着电子行业的迅猛发展，电路板成为了电子产品中不可或缺的一部分。

而电路板的质量控制与焊接技术的精良程度直接关系着电子产品的稳定性和可靠性。

本文将对电路板焊接技术与质量控制进行详细介绍，并分步骤列出相关内容，以便读者更好地理解。

一、电路板焊接技术1. 选择合适的焊接方式：常见的电路板焊接方式有手工焊接、表面贴装技术（SMT）焊接和波峰焊接。

根据电路板的特点和要求选择适合的焊接方式至关重要。

2. 准备焊接工具和材料：包括焊接铁、焊锡丝、焊接剂、焊接台等。

焊接工具和材料的选择也会影响到焊接的效果和质量。

3. 精确的焊接温度和时间控制：合理的温度和时间控制是保证焊接质量的关键。

过高的温度和过长的时间会导致焊接点熔化，而温度过低和时间不足则无法将焊接点牢固连接。

4. 注意焊接技巧：手工焊接需要注意焊锡的润湿性，避免焊接点短路或者断路。

对于SMT和波峰焊接，需要精确控制焊接机器的运行参数。

二、电路板焊接质量控制步骤1. 定义焊接质量标准：根据电路板的设计和产品要求，制定出合适的焊接标准，包括焊接点的尺寸、外观、连接强度等。

2. 检查焊接材料的质量：焊锡丝、焊接剂等材料的质量直接关系到焊接质量。

必须确保这些材料符合标准，以保证焊接的可靠性。

3. 确保焊接设备的正常运行：焊接设备的稳定性和准确性对焊接质量有着重要的影响。

定期检查设备的连接和运行状态，保证其正常工作。

4. 进行焊接前的准备工作：包括清洁工作台、调试焊接设备、测试焊接点等。

这些都是为了保证焊接过程的顺利进行。

5. 进行焊接质量的检测和评估：通过视觉检查、X射线检测等手段，对焊接点进行质量评估和检测，确保其符合标准。

6. 记录和改进：对焊接质量进行记录和分析，及时发现问题并采取改进措施，提高焊接质量和效率。

三、提高电路板焊接技术与质量控制的建议1. 培训工人技能：提供专业的培训课程，提高焊接工人的焊接技术和操作能力。

2. 引进先进的设备和技术：及时引进先进的焊接设备和技术，以提高焊接效率和质量。

电子焊接工艺技术电子焊接工艺技术在电子制造业中扮演着不可或缺的角色。

它是将电子元器件连接在电路板上的关键环节，决定了产品的质量和可靠性。

本文将从焊接方法、焊接设备以及焊接质量控制等方面，探讨电子焊接工艺技术的重要性和发展趋势。

一、焊接方法1. 表面贴装（SMT）焊接技术表面贴装焊接技术是目前电子焊接中应用最广泛的方法之一。

通过将电子元器件直接安装在电路板表面，然后利用热熔的焊锡粘合元器件和电路板之间的金属焊盘。

这种技术具有焊接速度快、生产效率高的特点，适用于小型电路板和微小型元器件的焊接。

2. 波峰焊接技术波峰焊接技术是将整个电路板通过焊锡浪涌池（solder wave）进行焊接。

在电路板通过焊锡浪涌池时，焊盘在特定温度下接触到熔融的焊锡液体。

这种方法适用于电路板上大型元器件的焊接，如电力电子产品。

3. 人工焊接技术人工焊接技术是利用手工焊接铁和焊锡线对电子元器件进行连接。

虽然这种方法较为简单，但需要熟练的焊接工人进行操作，以确保焊点质量。

人工焊接技术适用于维修和研发阶段，以及一些特殊要求的焊接作业。

二、焊接设备1. 焊接机器人随着自动化技术的发展，焊接机器人在工业生产中得到了广泛应用。

焊接机器人具有高精度、高效率、重复性好等特点，能够完成复杂的焊接任务，并提高了焊接质量和效率。

2. 反向工程设备反向工程设备主要用于解决电子焊接中的问题和缺陷。

例如，焊缺陷的分析和修复、未焊接电路追踪等。

通过这些设备，可以帮助工程师快速发现问题，并进行修复和改进。

3. 焊接质量检测设备焊接质量检测设备包括可视检测系统、红外线检测系统等。

这些设备可以实时监测焊接质量，检测焊接点的缺陷和不良现象，确保产品的可靠性和稳定性。

三、焊接质量控制1. 严格的工艺参数控制在电子焊接中，严格的工艺参数控制是确保焊接质量的关键。

包括焊接温度、焊接时间、焊锡量等参数的控制，对于焊接点的形成和连接强度至关重要。

合理的工艺参数控制可以最大程度地避免焊接缺陷和不良现象的发生。

电子技术实习报告(1)之手工焊接电子技术实习报告(1)之手工焊接电子技术实习报告手工焊接实习姓名:学号:专业:通信工程指导老师:中国地质大学（武汉）Wuhan,Hubei430074,P.R.China202*，1，4手工焊接实习总结操作步骤①准备焊接:清洁被焊元件处的积尘及油污,再将被焊元器件周围的元器件左右掰一掰,让电烙铁头可以触到被焊元器件的焊锡处,以免烙铁头伸向焊接处时烫坏其他元器件。

焊接新的元器件时,应对元器件的引线镀锡。

②加热焊接:将沾有少许焊锡和松香的电烙铁头接触被焊元器件约几秒钟。

若是要拆下印刷板上的元器件,则待烙铁头加热后,用手或镊子轻轻拉动元器件,看是否可以取下。

③清理焊接面:若所焊部位焊锡过多,可将烙铁头上的焊锡甩掉,用光烙锡头"沾"些焊锡出来。

若焊点焊锡过少、不圆滑时,可以用电烙铁头"蘸"些焊锡对焊点进行补焊。

④检查焊点:看焊点是否圆润、光亮、牢固,是否有与周围元器件连焊的现象。

操作要点①用锡量的把握：焊锡用量过多,形成焊点的锡堆积容易在焊点处形成球状堆积，若再大则有元器件的焊点之间短路的危险；焊锡过少,不足以包裹焊点，达不到焊接的目的。

②夹松香焊接问题：在焊锡与元器件或印刷板之间夹杂着一层松香,造成电连接不良，对于初学者，极大地影响了实习的进程，处理不当甚至返工。

③松香的加热问题：若夹杂加热不足的松香,则焊点下有一层黄褐色松香膜；若加热温度太高,则焊点下有一层碳化松香的黑色膜。

④要时常保持烙铁头干净。

操作体会真正实习的开始就是焊接。

焊接是金属加工的基本方法之一。

其基本操作“五步法”---准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁，看似容易，实则需要长时间练习才能掌握。

当我终于能用完成一个合格焊点时，对焊接的恐惧早已消散，取而代之的是对自己动手能力的信心。

由于在大一二我学的都是一些理论知识没能体会到亲自动手焊接东西实际操作过程是怎样的。

电子焊接技术随着科技的不断发展，电子设备在我们的日常生活中扮演着越来越重要的角色。

无论是在通信、娱乐还是生产制造领域，电子设备的使用都已经成为我们生活中不可或缺的一部分。

而电子设备的制造过程中，电子焊接技术则起到了至关重要的作用。

本文将详细探讨电子焊接技术的原理、方法以及其在电子设备制造中的应用。

一、电子焊接技术的原理电子焊接是一种通过瞬间加热和冷却的方式，将导体材料进行连接的技术。

其原理基于导体材料的熔化与固化过程。

电子焊接技术通常使用热源（如火焰、电弧或激光）来加热焊接点，使其达到熔化温度，然后迅速冷却，使导体材料重新固化，并形成稳定的焊点连接。

二、常见的电子焊接方法1. 电弧焊接电弧焊接是一种常用的焊接方法，其原理是通过电弧的高温瞬间加热焊接点，使焊条与被焊材料熔化，在冷却固化后形成焊点。

电弧焊接不仅具有焊接速度快、电流易控制等优点，还能焊接多种金属材料，因此在电子设备制造中得到广泛应用。

2. 焊锡焊接焊锡焊接是一种常用的电子焊接方法，它使用焊锡丝来实现焊接。

焊锡丝通过热源加热，迅速熔化并涂覆在焊接点上，然后在冷却固化后形成焊点连接。

焊锡焊接具有操作简单、焊接质量稳定的优点，适用于微小尺寸的电子元器件焊接。

3. 激光焊接激光焊接是一种高精度、高效率的焊接方法。

它利用激光束将焊接点瞬间加热至熔化温度，然后进行迅速冷却，形成焊点连接。

激光焊接具有焊缝窄、热影响区小等优点，适用于对焊接质量和精度要求较高的电子器件制造。

三、电子焊接技术在电子设备制造中的应用电子焊接技术在电子设备制造中起到了至关重要的作用。

它能够将各种电子元器件进行可靠地连接，确保电子设备的正常工作。

以下是电子焊接技术在电子设备制造中的一些常见应用：1. 焊接电路板电子设备的核心部分是电路板，而焊接电路板则是电子设备制造中的关键环节。

电子焊接技术能够将电子元器件精确地连接到电路板上，确保电路的通畅。

从微小的电子元器件到复杂的连接，电子焊接技术都能够提供灵活而稳定的解决方案。
