氢火焰离子化检测器详细介绍包括原理等超详细!!!

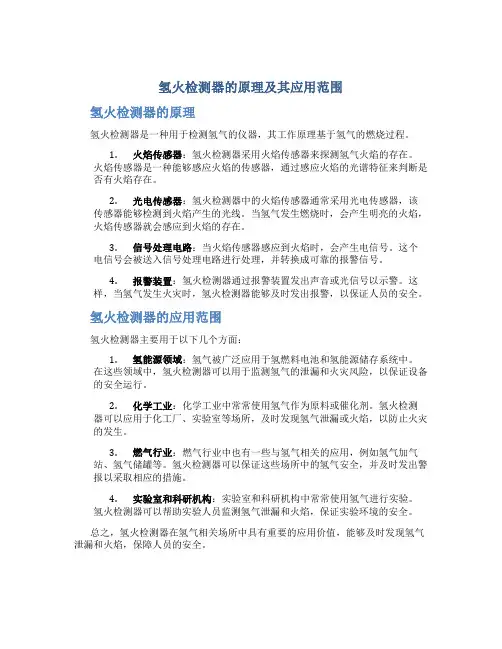

氢火检测器的原理及其应用范围氢火检测器的原理氢火检测器是一种用于检测氢气的仪器，其工作原理基于氢气的燃烧过程。

1.火焰传感器：氢火检测器采用火焰传感器来探测氢气火焰的存在。

火焰传感器是一种能够感应火焰的传感器，通过感应火焰的光谱特征来判断是否有火焰存在。

2.光电传感器：氢火检测器中的火焰传感器通常采用光电传感器，该传感器能够检测到火焰产生的光线。

当氢气发生燃烧时，会产生明亮的火焰，火焰传感器就会感应到火焰的存在。

3.信号处理电路：当火焰传感器感应到火焰时，会产生电信号。

这个电信号会被送入信号处理电路进行处理，并转换成可靠的报警信号。

4.报警装置：氢火检测器通过报警装置发出声音或光信号以示警。

这样，当氢气发生火灾时，氢火检测器能够及时发出报警，以保证人员的安全。

氢火检测器的应用范围氢火检测器主要用于以下几个方面：1.氢能源领域：氢气被广泛应用于氢燃料电池和氢能源储存系统中。

在这些领域中，氢火检测器可以用于监测氢气的泄漏和火灾风险，以保证设备的安全运行。

2.化学工业：化学工业中常常使用氢气作为原料或催化剂。

氢火检测器可以应用于化工厂、实验室等场所，及时发现氢气泄漏或火焰，以防止火灾的发生。

3.燃气行业：燃气行业中也有一些与氢气相关的应用，例如氢气加气站、氢气储罐等。

氢火检测器可以保证这些场所中的氢气安全，并及时发出警报以采取相应的措施。

4.实验室和科研机构：实验室和科研机构中常常使用氢气进行实验。

氢火检测器可以帮助实验人员监测氢气泄漏和火焰，保证实验环境的安全。

总之，氢火检测器在氢气相关场所中具有重要的应用价值，能够及时发现氢气泄漏和火焰，保障人员的安全。

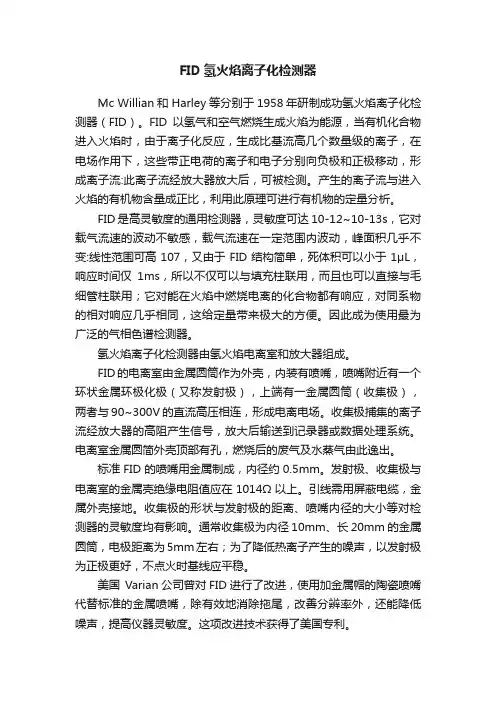

FID氢火焰离子化检测器Mc Willian和 Harley等分别于1958年研制成功氢火焰离子化检测器（FID）。

FID以氢气和空气燃烧生成火焰为能源，当有机化合物进入火焰时，由于离子化反应，生成比基流高几个数量级的离子，在电场作用下，这些带正电荷的离子和电子分别向负极和正极移动，形成离子流:此离子流经放大器放大后，可被检测。

产生的离子流与进入火焰的有机物含量成正比，利用此原理可进行有机物的定量分析。

FID是高灵敏度的通用检测器，灵敏度可达10-12~10-13s，它对载气流速的波动不敏感，载气流速在一定范围内波动，峰面积几乎不变:线性范围可高107，又由于FID结构简单，死体积可以小于1μL，响应时间仅1ms，所以不仅可以与填充柱联用，而且也可以直接与毛细管柱联用；它对能在火焰中燃烧电离的化合物都有响应，对同系物的相对响应几乎相同，这给定量带来极大的方便。

因此成为使用最为广泛的气相色谱检测器。

氢火焰离子化检测器由氢火焰电离室和放大器组成。

FID的电离室由金属圆筒作为外壳，内装有喷嘴，喷嘴附近有一个环状金属环极化极（又称发射极），上端有一金属圆筒（收集极），两者与90~300V的直流高压相连，形成电离电场。

收集极捕集的离子流经放大器的高阻产生信号，放大后输送到记录器或数据处理系统。

电离室金属圆简外壳顶部有孔，燃烧后的废气及水蒸气由此逸出。

标准FID的喷嘴用金属制成，内径约0.5mm。

发射极、收集极与电离室的金属壳绝缘电阻值应在1014Ω以上。

引线需用屏蔽电缆，金属外壳接地。

收集极的形状与发射极的距离、喷嘴内径的大小等对检测器的灵敏度均有影响。

通常收集极为内径10mm、长20mm的金属圆筒，电极距离为5mm左右；为了降低热离子产生的噪声，以发射极为正极更好，不点火时基线应平稳。

美国Varian公司曾对FID进行了改进，使用加金属帽的陶瓷喷嘴代替标准的金属喷嘴，除有效地消除拖尾，改善分辨率外，还能降低噪声，提高仪器灵敏度。

氢火焰离子化检测器的原理
氢火焰离子化检测器（FID）的原理是利用氢气和空气燃烧生成的火焰作为能源，使有机物发生化学电离，并在电场作用下产生信号进行检测。

具体来说，当被测样品分子进入氢火焰时，在火焰的高温作用下发生离子化作用而生成许多离子对。

如果在火焰的上部放上一对电极并施加一定电压，则电离产生的正负离子向两极移动而形成微弱的电流，即离子流。

离子流的大小与被测组分的量成正比，因此，通过对离子流的测量可以实现对被测组分的定量分析。

在FID中，载气携带被测组分从色谱柱流出后与氢气按照一定的比例混合后一起从喷嘴喷出，并在喷嘴周围空气中燃烧。

燃烧用的空气通过不锈钢的碟子，均匀分布于火焰周围。

在火焰附近存在着由收集极和发射极所造成的静电场，被测组分在火焰中被电离成正负离子，在电场作用下作定向移动而形成离子流。

这些微电流经过微电流放大器被记录下来，从而得到色谱图。

总之，氢火焰离子化检测器是一种高灵敏度、高选择性的检测器，广泛应用于气相色谱分析中。

其原理基于有机物在氢火焰中发生化学电离并在电场作用下产生信号进行检测，具有快速、准确、可靠等优点。

氢火焰离子化检测器的工作原理氢火焰离子化检测器（Hydrogen Flame Ionization Detector，简称HFID）是一种常用的气体检测器，常用于对有机化合物、石油化学品等样品中的氢离子（H+）含量进行测定。

其原理是将样品引入反应室内，在高温的氢火焰中使样品中的有机化合物分子被分解成离子及电子，然后使用电子学检测技术测定离子来获得样品中的化合物含量。

HFID的工作原理主要包括以下几个方面：1. 氢火焰反应HFID需要使用氢气和空气混合后产生的氢火焰来进行样品分解。

在氢火焰中，氢气和空气混合并经过点火，形成高温的氢火焰。

当有机化合物被引入氢火焰中时，它们将被热分解成带正电荷的离子和自由电子。

离子间的相互作用和电荷转移会导致离子在火焰内形成“峰”，这些峰用于检测有机化合物中的离子含量。

2. 电子扰动和电流流量当在高温的氢火焰中进行样品分解时，一些分子将被氢离子和氧离子分解，释放出电子（e-）和正离子（H+或0+）。

在氢火焰内，电子受到HFID中所提供的扰动电流的影响，引起了它们传播的变化。

这个过程会导致导致电流流量的变化，即，离子数的变化。

通过检测电流流量的变化，可以得到有机化合物中离子含量的测量结果。

3. 检测器响应离子在HFID中生成的同时，它们在HFID内也会受到一定的电场影响，这将导致离子移动到指定的检测位置。

这种移动会在感应线圈中引起感应电流，从而产生检测器响应信号。

检测器响应和样品中离子数成比例，因而可用来测量样品中离子的浓度。

在HFID中，主要包括火焰、反应室、控制电路以及电子学检测设备等四部分。

火焰是HFID最基本的部分，但也是最容易出问题的部分，需要定期维护和更换。

反应室则是气体样品进行分解和离子生成的关键部分，同时也是测量样品中化合物含量的关键部分。

此外，控制电路和电子学检测设备也是HFID中不可或缺的重要部分，它们分别用于对火焰和离子信号的控制、转换和放大处理。

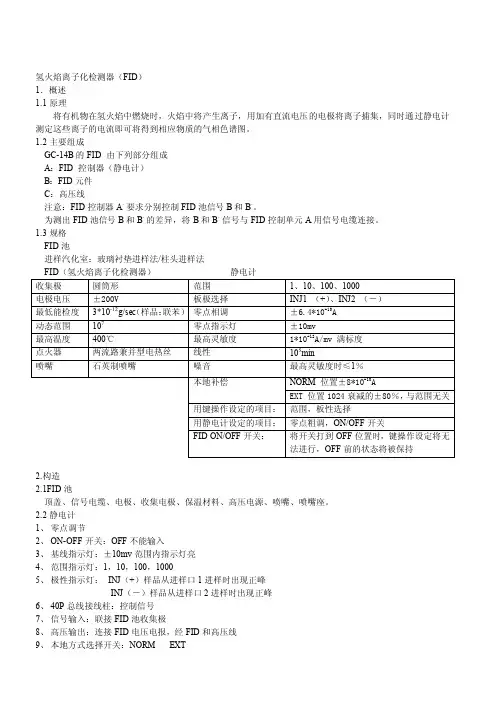

氢火焰离子化检测器（FID）1．概述1.1原理将有机物在氢火焰中燃烧时，火焰中将产生离子，用加有直流电压的电极将离子捕集，同时通过静电计测定这些离子的电流即可将得到相应物质的气相色谱图。

1.2主要组成GC-14B的FID 由下列部分组成A：FID 控制器（静电计）B：FID元件C：高压线注意：FID控制器A、要求分别控制FID池信号B和B、。

为测出FID池信号B和B、的差异，将B和B、信号与FID控制单元A用信号电缆连接。

1.3规格FID池进样汽化室：玻璃衬垫进样法/柱头进样法FID（氢火焰离子化检测器）静电计2.构造2.1FID池顶盖、信号电缆、电极、收集电极、保温材料、高压电源、喷嘴、喷嘴座。

2.2静电计1、零点调节2、ON-OFF开关：OFF不能输入3、基线指示灯：±10mv范围内指示灯亮4、范围指示灯：1，10，100，10005、极性指示灯：INJ（+）样品从进样口1进样时出现正峰INJ（－）样品从进样口2进样时出现正峰6、40P总线接线柱：控制信号7、信号输入：联接FID池收集极8、高压输出：连接FID电压电报，经FID和高压线9、本地方式选择开关：NORM EXT10、放大器平衡3.FID在主机中的安装FID池安装安装步骤1、移开检测器恒温箱盖和保温材料，固定保温套，然后，从顶端插入FID池。

2、通过柱恒温箱一侧的接触套，垫圈，螺母，固定FID池。

3、让空气和氢气管通过保温套的槽口流到恒温箱的后面。

4、从检测器加热块拆下高压电极，用保温材料填充加热块。

5、填充保温材料。

这时如FID电极安装时有灰尘，务必吹掉。

6、装上电极。

7、注意：如果FID安装在检测块左侧的第二个孔，且与TCD对接，请用P/N221-32978CTCD恒温箱标准附件）更换保温套4.1FID控制器1、范围（RANGE）的设定通过键盘操作进行静电计的灵敏度的选择。

谱峰按10倍间隔扩大或缩小0按1－10－100－1000顺序灵敏度逐次降低。

氢火焰离子化检测器详细介绍(包括原理等超详细!!!)————————————————————————————————作者: ————————————————————————————————日期:ﻩ195８年Mewiｌlａn和Harｌｅy等分别研制成功氢火焰离子化检侧器（FIＤ)，它是典型的破坏性、质量型检测器,是以氢气和空气燃烧生成的火焰为能源,当有机化合物进入以氢气和氧气燃烧的火焰,在高温下产生化学电离，电离产生比基流高几个数量级的离子，在高压电场的定向作用下,形成离子流,微弱的离子流（１0－12～10-8A）经过高阻(10６～1０１1Ω)放大,成为与进入火焰的有机化合物量成正比的电信号,因此可以根据信号的大小对有机物进行定量分析。

氢火焰检测器由于结构简单、性能优异、稳定可靠、操作方便，所以经过４0多年的发展，今天的FID结构仍无实质性的变化。

其主要特点是对几乎所有挥发性的有机化合物均有响应，对所有径类化合物（碳数≥3）的相对响应值几乎相等,对含杂原子的烃类有机物中的同系物(碳数≥3)的相对响应值也几乎相等。

这给化合物的定量带来很大的方便,而且具有灵敏度高(10-13~10-10g/s）,基流小（10-14～10-１３Ａ),线性范围宽(106～１07),死体积小(≤1µＬ）,响应快（1ms），可以和毛细管柱直接联用,对气体流速、压力和很度变化不敏感等优点，所以成为应用最广泛的气相色谱检测器。

其主要缺点是需要三种气源及其流速控制系统,尤其是对防爆有严格的要求。

氢火焰离子化检测器的结构氢火焰离子化检测器（FＩＤ)由电离室和放大电路组成,分别如图2-9（a）,(ｂ)所示。

FID的电离室由金属圆筒作外罩,底座中心有喷嘴;喷嘴附近有环状金属圈（极化极,又称发射极),上端有一个金属圆简(收集极）。

两者间加9０~30０V的直流电压,形成电离电场加速电离的离子。

收集极捕集的离子硫经放大器的高组产生信号、放大后物送至数据采集系统；燃烧气、辅助气和色谱柱由底座引入；燃烧气及水蒸气由外罩上方小孔逸出。

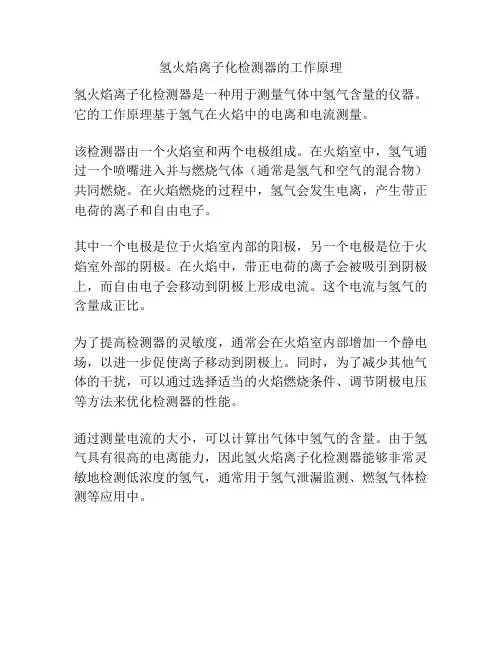

氢火焰离子化检测器的工作原理
氢火焰离子化检测器是一种用于测量气体中氢气含量的仪器。

它的工作原理基于氢气在火焰中的电离和电流测量。

该检测器由一个火焰室和两个电极组成。

在火焰室中，氢气通过一个喷嘴进入并与燃烧气体（通常是氢气和空气的混合物）共同燃烧。

在火焰燃烧的过程中，氢气会发生电离，产生带正电荷的离子和自由电子。

其中一个电极是位于火焰室内部的阳极，另一个电极是位于火焰室外部的阴极。

在火焰中，带正电荷的离子会被吸引到阴极上，而自由电子会移动到阴极上形成电流。

这个电流与氢气的含量成正比。

为了提高检测器的灵敏度，通常会在火焰室内部增加一个静电场，以进一步促使离子移动到阴极上。

同时，为了减少其他气体的干扰，可以通过选择适当的火焰燃烧条件、调节阴极电压等方法来优化检测器的性能。

通过测量电流的大小，可以计算出气体中氢气的含量。

由于氢气具有很高的电离能力，因此氢火焰离子化检测器能够非常灵敏地检测低浓度的氢气，通常用于氢气泄漏监测、燃氢气体检测等应用中。

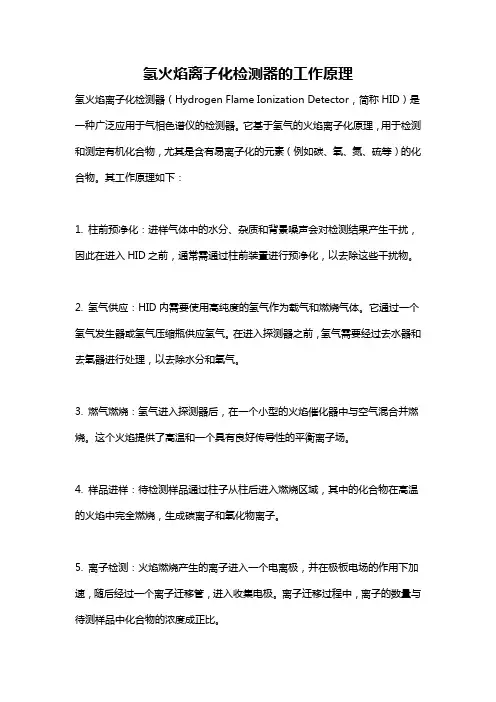

氢火焰离子化检测器的工作原理氢火焰离子化检测器（Hydrogen Flame Ionization Detector，简称HID）是一种广泛应用于气相色谱仪的检测器。

它基于氢气的火焰离子化原理，用于检测和测定有机化合物，尤其是含有易离子化的元素（例如碳、氧、氮、硫等）的化合物。

其工作原理如下：1. 柱前预净化：进样气体中的水分、杂质和背景噪声会对检测结果产生干扰，因此在进入HID之前，通常需通过柱前装置进行预净化，以去除这些干扰物。

2. 氢气供应：HID内需要使用高纯度的氢气作为载气和燃烧气体。

它通过一个氢气发生器或氢气压缩瓶供应氢气。

在进入探测器之前，氢气需要经过去水器和去氧器进行处理，以去除水分和氧气。

3. 燃气燃烧：氢气进入探测器后，在一个小型的火焰催化器中与空气混合并燃烧。

这个火焰提供了高温和一个具有良好传导性的平衡离子场。

4. 样品进样：待检测样品通过柱子从柱后进入燃烧区域，其中的化合物在高温的火焰中完全燃烧，生成碳离子和氧化物离子。

5. 离子检测：火焰燃烧产生的离子进入一个电离极，并在极板电场的作用下加速，随后经过一个离子迁移管，进入收集电极。

离子迁移过程中，离子的数量与待测样品中化合物的浓度成正比。

6. 信号放大和转换：收集电极接收到离子后，产生微弱的电信号，接着通过放大器进行放大，然后转换为电压信号输出。

这个信号的强度与待检化合物的浓度成正比。

7. 运算和显示：输出的电压信号经过运算和处理，最终通过色谱仪的数据系统转换为浓度数值，并在屏幕上显示出来。

通过上述过程，氢火焰离子化检测器能够灵敏地检测含有易离子化元素的有机分子。

在燃烧区域，待测样品分子被火焰燃烧产生离子，离子迁移到电离极，并在电极间产生微弱电流。

这个电流经过放大器处理后，最终转换为浓度数值。

因为许多有机化合物都含有易离子化元素，如碳、氧、氮等，所以HID广泛应用于涉及这些化合物的分析和检测中。

HID的优点包括高灵敏度、宽线性范围、快速响应速度、适用于大部分有机化合物、操作简单等。

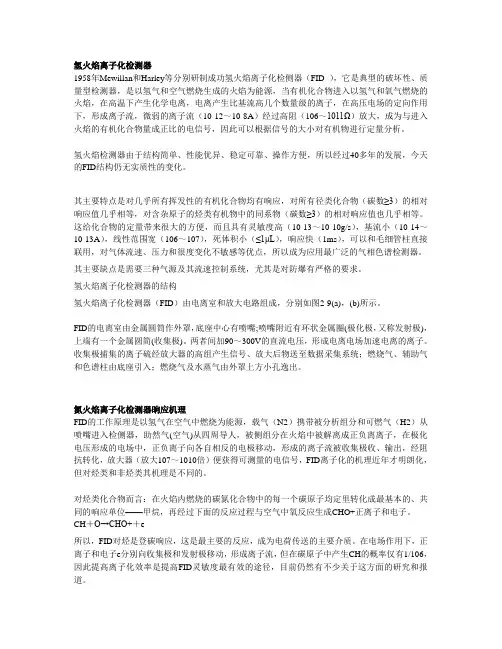

氢火焰离子化检测器1958年Mewillan和Harley等分别研制成功氢火焰离子化检侧器（FID ），它是典型的破坏性、质量型检测器，是以氢气和空气燃烧生成的火焰为能源，当有机化合物进入以氢气和氧气燃烧的火焰，在高温下产生化学电离，电离产生比基流高几个数量级的离子，在高压电场的定向作用下，形成离子流，微弱的离子流（10-12～10-8A）经过高阻（106～1011Ω）放大，成为与进入火焰的有机化合物量成正比的电信号，因此可以根据信号的大小对有机物进行定量分析。

氢火焰检测器由于结构简单、性能优异、稳定可靠、操作方便，所以经过40多年的发展，今天的FID结构仍无实质性的变化。

其主要特点是对几乎所有挥发性的有机化合物均有响应，对所有径类化合物（碳数≥3）的相对响应值几乎相等，对含杂原子的烃类有机物中的同系物（碳数≥3）的相对响应值也几乎相等。

这给化合物的定量带来很大的方便，而且具有灵敏度高（10-13～10-10g/s），基流小（10-14～10-13A），线性范围宽（106～107），死体积小（≤1μL），响应快（1ms），可以和毛细管柱直接联用，对气体流速、压力和很度变化不敏感等优点，所以成为应用最广泛的气相色谱检测器。

其主要缺点是需要三种气源及其流速控制系统，尤其是对防爆有严格的要求。

氢火焰离子化检测器的结构氢火焰离子化检测器（FID）由电离室和放大电路组成，分别如图2-9(a)，(b)所示。

FID的电离室由金属圆筒作外罩，底座中心有喷嘴;喷嘴附近有环状金属圈(极化极，又称发射极)，上端有一个金属圆简(收集极)。

两者间加90～300V的直流电压，形成电离电场加速电离的离子。

收集极捕集的离子硫经放大器的高组产生信号、放大后物送至数据采集系统；燃烧气、辅助气和色谱柱由底座引入；燃烧气及水蒸气由外罩上方小孔逸出。

氮火焰离子化检测器晌应机理FID的工作原理是以氢气在空气中燃烧为能源，载气（N2）携带被分析组分和可燃气（H2）从喷嘴进入检侧器，助然气(空气)从四周导人，被侧组分在火焰中被解离成正负离离子，在极化电压形成的电场中，正负离子向各自相反的电极移动，形成的离子流被收集极收、输出，经阻抗转化，放大器（放大107～1010倍）便获得可测量的电信号，FID离子化的机理近年才明朗化，但对烃类和非烃类其机理是不同的。
