面向5G移动承载网的改造和建设方案

项目方案11.1试验网建设目标11.1.1技术目标（1）验证5G新空口技术特性：验证700MHz、4.9GHz及3.3-3.4GHz室内覆盖频率在覆盖、穿透、时延、吞吐率的网络技术特性。

（2）验证5G语音VoNR：初步验证5G高清音视频通话效果。

（3）验证SA组网架构：验证主要的信令流程，参数配置，云化部署。

（4）推动产业链跟进：通过试验，释放XX5G网络建设信号，重点推动产业链在700MHz、4.9GHz两个频段的产品化进程。

（5）有线无线协同，5G试验与“全国一网”有线网络升级改造示范工作同步展开，验证融合网络综合业务承载。

积累网络建设与维护经验，为未来规模试点做好技术和资源储备。

（6）积累网络规划、建设、优化与维护经验，制定规范化建设和运维管理流程，协助制定相关技术标准，为未来规模建设做好技术、管理和资源储备。

（7）与共建共享战略合作伙伴的叠加组网测试。

测试700MHz与其他5G频段的叠加组网技术性能，实施互联互通、异网漫游、携号专网等网络对接测试。

11.1.2业务目标（1）验证高新视频业务与基础通信业务的融合。

基于移动终端等多形态终端，测试和验证高清/超高清、新闻、短视频、VR/AR等在5G网络下的新业态。

（2）验证移动交互与广播电视业务融合。

将5G移动网络传输能力与广播电视节目结合，形成广播或多播的传输模式，试验基于5G移动网的交互广播电视；广播电视台超高清视频基于5G移动网络的直播和回传。

（3）垂直行业业务应用测试。

包括泛在电力物联网、应急公共服务等。

11.2试验网建设原则11.2.1总体原则（1）前瞻性原则：充分考虑满足未来智慧XX业务发展的需要，为全业务、互联网运营时代大背景下的持续快速发展奠定坚实的技术基础。

（2）创新性原则：通过业务场景试验，验证XX业务在5G移动网络技术承载下的新业态，新模式，体现创新性示范效应。

（3）继承性原则：通过业务场景试验，验证XX现有业务在5G移动网络技术承载下的持续发展活力。

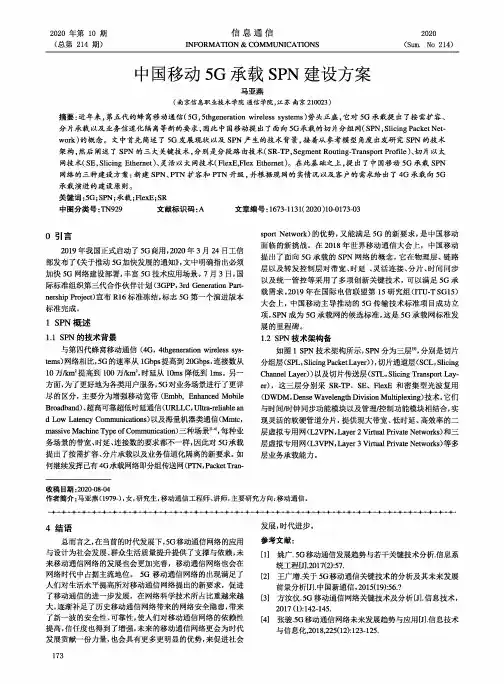

信息通信INFORMATION&COMMUNICATIONS2020 (Sum.No214)2020年第10期(总第214期)中国移动5G承载SPN建设方案马亚燕(南京信息职业技术学院通信学院，江苏南京210023)摘要：近年来，第五代的蜂窝移动通信(5G,5thgeneration wireless systems)势头正盛，它对5G承载提出了按需扩容、分片承载以及业务信道化隔离等新的要求，因此中国移动提出了面向5G承载的切片分组网(SPN,Slicing Packet Net­work)的概念。

文中首先简述了5G发展现状以及SPN产生的技术背景，接着从参考模型角度出发研究SPN的技术架构，然后阐述了SPN的三大关键技术,分别是分段路由技术(SR-TP,Segment Routing-Transport Profile),切片以太网技术(SE,Slicing Ethernet)、灵活以太网技术(FlexE.Flex Ethernet)o在此基础之上，提出了中国移动5G承载SPN 网络的三种建设方案：新建SPN.PTN扩容和PTN升级，并根据现网的实情况以及容户的需求给出了4G承载向5G 承载演进的建设原则。

关键词：5G；SPN；承载;FlexE；SR中图分类号:TN929文献标识码:A文章编号：1673-1131(2020)10-0173-030引言2019年我国正式启动了5G商用,2020年3月24日工信部发布了《关于推动5G加快发展的通知》，文中明确指出必须加快5G网络建设部署，丰富5G技术应用场景。

7月3日，国际标准组织第三代合作伙伴计划(3GPP,3rd Generation Part­nership Project)宣布R16标准冻结，标志5G第一个演进版本标准完成。

1SPN概述1.1SPN的技术背景与第四代蜂窝移动通信(4G,4thgeneration wireless sys-tems)网络相比,5G的速率从lGbps提高到20Gbps,连接数从10万Zkn?提高到100万/km?,时延从iQms降低到1ms。

5G无线网规划组网与建设方案库一、方案库内容5G无线网规划组网与建设方案库，主要包括涉及深度覆盖和特殊场景覆盖方案；4G\5G融合组网、协同优化方案；体现网络性能、设备组网性能、工程建设改造的方案；场景化、个性化解决方案应用的案例；不同场景中新技术/新产品应用和架构演进（C-RAN等）；创新管理、工程工艺等案例。

二、5G无线网规划组网与建设方案描述1、方案一：北京大兴国际机场航站楼5G覆盖建设案例建设背景北京大兴国际机场是“大型国际航空枢纽”机场，是承载未来航空需求，构建北京“一市多场”的长远格局的重要机场。

新机场2105年底开工建设，2019年9月25日投入运营，先后建成143万平航站楼群和388万平配套建筑楼群，作为国家级重点工程，保障通信覆盖成为必要的政治任务，新机场作为国家的新国门，更是5G覆盖的先驱之地。

建设目标及需求分析：大兴国际机场航站楼是世界上规模最大、技术难度最高的单体航站楼，由主航站楼核心区和向四周散射的五个指廊组成，整体呈“凤凰”造型。

主楼承担旅客值机区、国际联检、海关、行李提取、餐饮、购物、办公等功能；辐射状的五个指廊楼承担旅客候机区、VIP休息区、购物、餐饮等功能；地下建设京雄高铁、新机场地铁、R4/S6三条铁路横穿航站楼，预留卫星楼和T2航站楼的APM通道。

为应对室内容量快速增长，提高用户感知，平滑过渡5G，本次航站楼采用分布式皮基站进行覆盖。

航站楼作为各运营商重要品牌效应区域，室内结构复杂，人流量大，面向5G大带宽需求下，本次采用华为最新Lampsite59系列产品。

PRRU载波能力提升为6LTE+4GSM载波，输出功率增大一倍，在日益增长的容量需求下，更方便组网；RHUB支持光口演进，采用光电复合缆代替网线进行组网，解决带宽不足所带来的距离限制；BBU5900同时预留5G基带、主控板位置，兼容4/5G，满足后续大带宽、多天线、多连接的演进要求，更好支持板间协同功能，面向5G演进，BBU一次部署，节省成本。

5G网络规划流程及工程建设方案摘要：随着我国科技的迅猛发展，5G成为各国争相抢占的科技高地。

5G网络应该从网络规划流程、工程建设以及规划要点3个方面进行分析，制定科学合理的方案，快速、精准地部署网络，服务生产及生活。

因此，将根据笔者的研究与自身经验，针对5G网络的规划流程与工程建设的方案提出相应的策略与意见。

关键词：工程建设；网络规划；小基站15G应用场景在我国科技的推动下，我国已经向国际电信联盟提出5G在国内的主要应用范围。

为了能够满足5G的网络覆盖需求，我国正在大规模建设广域覆盖场景[1]；为了满足5G热点区域的容量，满足人们的正常用网需求，实施热点高容量场景的部署；为了使物联网业务能够满足5G的业务承载量，重点实施低功耗大连接的场景部署；为了能够使5G网络的处理速度满足车联网与工业的控制，建设地市延高的可靠场景。

因此，国际电信联盟根据我国4大应用场景将其总结为3大应用场景，主要有增强移动宽带的建设、高可靠低时延的通信以及实现万物互联的状态。

表1为5G主要涉及的区域。

在这些场景利用5G 时，具有超高流量密度、超高移动以及超高连接数密度的特点，为第5代通信网络带来了一定挑战与困难。

25G标准演进国际通信标准组织3GPP分别将Release15和Release16作为5G的标准。

5G的第一阶段标准由Release15提供，2018年中旬已经完成测试；5G第二阶段标准由Release16提供，是5G标准的完成版本，初步预计在2020年完成。

35G规划建设综合考虑投资和效益，5G规划建设应以业务体验为中心，统筹规划、适度领先、按需建设，构建最佳TCO的5G网络。

3.1规划流程5G规划流程与4G规划流程基本一致，包含3个步骤：网络规模估算、网络规划仿真和网络参数规划。

3.1.1网络规模估算综合考虑覆盖区域面积和用户规模，结合单站容量与小区半径，得出初步站点规模。

3.1.2网络仿真规划输出多站组网的覆盖效果（RSRP、SINR、TXPower）和小区容量（平均吞吐量、边缘吞吐量）。

面向5G承载的综合业务接入区建设随着5G技术的发展与应用，综合业务接入区的建设变得尤为重要。

综合业务接入区，简称CSP（Converged Service Area），是指在5G网络中为用户提供多种综合业务接入服务的区域。

在CSP中，用户可以通过不同的终端设备，如移动手机、物联网设备等，来获取不同类型的业务服务，如高速互联网接入、智能家居、智慧城市等。

首先，面向5G承载的综合业务接入区建设需要有完善的网络基础设施。

5G网络相较于4G网络，具有更高的传输速率、更低的时延和更大的连接密度。

为了支持这些特性，需要在综合业务接入区域内建设更多的5G基站，并提供更多的光纤网络覆盖，以提供稳定、高速的数据传输服务。

此外，还需要安装大量的物联网设备，以实现智慧城市和智能家居等业务。

其次，综合业务接入区建设需要考虑用户的需求和体验。

为了让用户能够更好地享受到5G网络带来的各种优势，综合业务接入区应提供多样化的业务服务。

例如，通过5G网络，用户可以实现高速互联网接入，可以随时随地的进行视频直播、在线游戏等活动。

此外，综合业务接入区还应提供智能家居服务，让用户可以通过手机远程控制家居设备，如智能灯光、智能锁等。

同时，综合业务接入区还应提供智慧城市服务，如智能交通管理、环境监测等，以提高城市的管理效率和居民的生活便利性。

再次，综合业务接入区建设需要注重网络安全。

随着5G网络的普及，网络安全问题也愈发重要。

综合业务接入区应采取一系列的手段来保护用户的隐私和数据安全。

首先，应加强用户身份认证和访问控制，确保只有合法用户才能接入综合业务接入区。

其次，应建立完善的安全监控和预警机制，及时发现和阻止网络攻击。

而且，综合业务接入区还应加强数据加密和传输安全，确保用户的数据在传输过程中不被窃取或篡改。

最后，综合业务接入区建设需要与相关产业链合作。

5G网络的建设需要各个环节的协同合作，包括网络运营商、设备供应商、应用开发商等。

综合业务接入区的建设亦如此，需要各个环节的合作和支持。

电信行业5G网络覆盖与升级改造方案第1章项目背景与目标 (3)1.1 5G网络发展概述 (3)1.2 项目背景分析 (4)1.3 项目目标与意义 (4)第2章 5G网络技术概述 (4)2.1 5G关键技术 (4)2.1.1 高密度小区技术 (4)2.1.2 大规模MIMO技术 (5)2.1.3 波束赋形技术 (5)2.1.4 网络切片技术 (5)2.2 5G网络架构 (5)2.2.1 接入网架构 (5)2.2.2 核心网架构 (5)2.2.3 回传网络架构 (5)2.3 5G频谱规划 (5)2.3.1 低频段频谱 (5)2.3.2 中频段频谱 (5)2.3.3 高频段频谱 (6)2.3.4 跨频段频谱协同 (6)第3章 5G网络覆盖需求分析 (6)3.1 覆盖区域划分 (6)3.1.1 城市区域 (6)3.1.2 郊区及乡村区域 (6)3.2 用户需求预测 (6)3.2.1 人口增长趋势 (6)3.2.2 业务发展需求 (7)3.2.3 竞争态势 (7)3.3 网络容量与覆盖分析 (7)3.3.1 网络容量分析 (7)3.3.2 网络覆盖分析 (7)第4章 5G基站规划与设计 (7)4.1 基站类型与选型 (7)4.1.1 基站分类 (7)4.1.2 基站选型原则 (7)4.2 基站布局策略 (8)4.2.1 覆盖目标 (8)4.2.2 布局原则 (8)4.2.3 布局方法 (8)4.3 天线系统设计 (8)4.3.1 天线类型 (8)4.3.2 天线设计原则 (8)4.3.3 天线安装要求 (9)第5章 5G网络设备升级改造 (9)5.1 设备选型与配置 (9)5.1.1 基站设备选型 (9)5.1.2 核心网设备选型 (9)5.1.3 无线接入网设备配置 (9)5.2 设备升级方案 (9)5.2.1 基站设备升级 (9)5.2.2 核心网设备升级 (9)5.2.3 无线接入网设备升级 (10)5.3 网络功能优化 (10)5.3.1 网络覆盖优化 (10)5.3.2 网络功能提升 (10)5.3.3 网络运维管理 (10)第6章 5G核心网建设与升级 (10)6.1 核心网架构设计 (10)6.2 控制面与用户面分离 (11)6.3 核心网设备升级 (11)第7章 5G传输网络规划与优化 (11)7.1 传输网络架构设计 (11)7.1.1 网络架构概述 (11)7.1.2 核心层设计 (12)7.1.3 汇聚层设计 (12)7.1.4 接入层设计 (12)7.2 传输设备选型与配置 (12)7.2.1 设备选型原则 (12)7.2.2 设备配置 (12)7.3 传输网络优化策略 (13)7.3.1 网络功能优化 (13)7.3.2 网络覆盖优化 (13)7.3.3 网络运维优化 (13)第8章 5G网络覆盖与信号优化 (13)8.1 覆盖空洞分析 (13)8.1.1 覆盖空洞识别 (13)8.1.2 覆盖空洞原因分析 (13)8.2 信号优化策略 (13)8.2.1 天线调整 (13)8.2.2 基站参数优化 (14)8.2.3 新技术应用 (14)8.3 室内覆盖解决方案 (14)8.3.1 室内分布系统设计 (14)8.3.2 室内信号源优化 (14)8.3.3 室内外协同优化 (14)8.3.4 智能优化策略 (14)第9章 5G网络安全与可靠性保障 (14)9.1 网络安全策略 (14)9.1.1 安全架构设计 (14)9.1.2 认证与授权机制 (14)9.1.3 安全协议与算法 (15)9.2 隐私保护与数据安全 (15)9.2.1 用户隐私保护 (15)9.2.2 数据加密与完整性保护 (15)9.2.3 数据安全存储与处理 (15)9.3 网络可靠性保障措施 (15)9.3.1 网络冗余设计 (15)9.3.2 故障检测与隔离 (15)9.3.3 网络恢复与优化 (15)第10章项目实施与运维管理 (15)10.1 项目实施计划 (15)10.1.1 项目目标与范围 (15)10.1.2 实施策略与原则 (15)10.1.3 实施阶段划分 (15)10.1.4 关键时间节点 (16)10.1.5 资源配置与人员安排 (16)10.1.6 质量控制与验收标准 (16)10.2 网络运维管理体系 (16)10.2.1 运维组织架构 (16)10.2.2 运维管理流程 (16)10.2.3 运维管理制度 (16)10.2.4 运维技术支持 (16)10.2.5 安全保障措施 (16)10.2.6 优化与升级策略 (16)10.3 项目风险管理及应对措施 (16)10.3.1 风险识别与评估 (16)10.3.2 风险分类与等级划分 (16)10.3.3 风险应对策略 (16)10.3.4 风险监控与预警机制 (16)10.3.5 应急预案与处理流程 (16)10.3.6 风险管理培训与宣传 (16)第1章项目背景与目标1.1 5G网络发展概述自21世纪初以来，移动通信技术经历了从2G到3G、4G的快速发展。

5G业务承载要求及组网方案一、5G业务承载要求5G技术的发展将带来更高的数据传输速率、更低的时延、更大的连接密度和更广的覆盖范围。

因此，对于5G业务承载的要求也相应提高。

具体来说，5G业务承载需要满足以下几个方面的要求：1.高速率：5G需要提供更高的数据传输速率，以支持更多的高带宽应用，如高清视频、虚拟现实和增强现实应用等。

2.低时延：5G需要实现更低的传输时延，以支持实时应用，如智能交通、工业自动化和远程医疗等。

3.大连接密度：5G需要支持更多的设备连接，以满足物联网的需求。

具体来说，5G需要能够支持每平方公里百万级别的设备连接。

4.宽覆盖范围：5G需要实现更广的覆盖范围，以满足人口稠密地区和偏远地区的通信需求。

二、5G组网方案为了满足上述的5G业务承载要求，需要采用合适的组网方案。

目前，5G的组网方案主要有以下几种：1.增强型移动宽带（eMBB）：eMBB主要用于提供高速率的宽带业务，包括高清视频、虚拟现实和增强现实应用等。

eMBB部署的关键是要增加基站的密度和增加频谱资源的使用效率。

2.低时延通信（URLLC）：URLLC主要用于实现低时延的通信需求，如智能交通、工业自动化和远程医疗等。

为了实现低时延，需要在网络中引入边缘计算和网络切片等技术。

3.大规模物联网（mMTC）：mMTC主要用于支持大连接密度的物联网应用。

为了实现大连接密度，需要采用更高的频谱效率和更高的网络容量。

综合考虑以上三种应用场景，可以采用下面的组网方案：1. 首先建立高带宽的基站网络，以满足eMBB的需求。

可以采用5G Massive MIMO等技术，提供更高的传输速率和更好的频谱效率。

2.在基站附近部署边缘计算资源，以减少传输时延。

可以利用远程无线边缘计算（MEC）等技术，在网络边缘提供计算和存储资源。

3.对于大规模物联网应用，可以采用窄带物联网（NB-IoT）等技术，提供低功耗、低速率和大连接密度的通信。

4.同时，还需要建立专用网络切片，针对不同的应用场景分配不同的网络资源。
