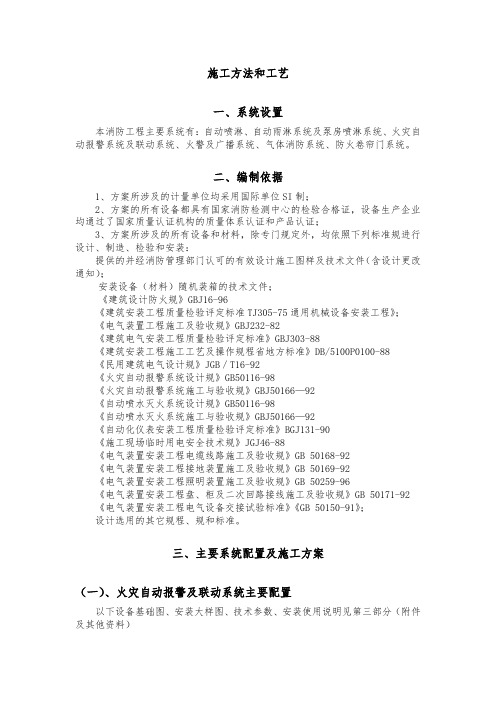

施工方法和工艺一、系统设置本消防工程主要系统有：自动喷淋、自动雨淋系统及泵房喷淋系统、火灾自动报警系统及联动系统、火警及广播系统、气体消防系统、防火卷帘门系统。

二、编制依据1、方案所涉及的计量单位均采用国际单位SI制；2、方案的所有设备都具有国家消防检测中心的检验合格证，设备生产企业均通过了国家质量认证机构的质量体系认证和产品认证；3、方案所涉及的所有设备和材料，除专门规定外，均依照下列标准规进行设计、制造、检验和安装：提供的并经消防管理部门认可的有效设计施工图样及技术文件（含设计更改通知）；安装设备（材料）随机装箱的技术文件；《建筑设计防火规》GBJ16-96《建筑安装工程质量检验评定标准TJ305-75通用机械设备安装工程》；《电气装置工程施工及验收规》GBJ232-82《建筑电气安装工程质量检验评定标准》GBJ303-88《建筑安装工程施工工艺及操作规程省地方标准》DB/5100P0100-88《民用建筑电气设计规》JGB／T16-92《火灾自动报警系统设计规》GB50116-98《火灾自动报警系统施工与验收规》GBJ50166—92《自动喷水灭火系统设计规》GB50116-98《自动喷水灭火系统施工与验收规》GBJ50166—92《自动化仪表安装工程质量检验评定标准》BGJ131-90《施工现场临时用电安全技术规》JGJ46-88《电气装置安装工程电缆线路施工及验收规》GB 50168-92《电气装置安装工程接地装置施工及验收规》GB 50169-92《电气装置安装工程照明装置施工及验收规》GB 50259-96《电气装置安装工程盘、柜及二次回路接线施工及验收规》GB 50171-92 《电气装置安装工程电气设备交接试验标准》《GB 50150-91》；设计选用的其它规程、规和标准。

三、主要系统配置及施工方案（一）、火灾自动报警及联动系统主要配置以下设备基础图、安装大样图、技术参数、安装使用说明见第三部分（附件及其他资料）1、集中报警控制器：采用智能报警联动一体化主机，配有 CRT彩色显示系统（可选）。

消防施工工艺流程一、自动喷淋灭火系统及消火栓系统1、工作内容自动喷淋灭火系统包括管道架设、管道保温、喷头及各类阀门等设备的安装及系统的调试。

2、工艺流程管道架设-检查工程质量-管道水压试验-管道冲洗-隐蔽工程检查-施工配合-设备安装-检查安装质量-系统调试-工程检测-工程验收-竣工交接3、施工方法3.1管道架设：自动喷淋灭火及消火栓系统镀锌钢管的连接方式直径DN≥100的管道采用沟槽式连接件连接，DN＜100的管道采用丝接。

为保证管道内的洁净，必须保证每根管道都应进行严格的系统冲洗和吹扫。

管道布设完毕后，根据设计要求，管道外刷红丹漆进行标识。

3.2设备安装：吊顶部位的喷头采用闭式喷头下垂式和直立式安装，消防栓箱距地1.1米墙壁安装。

4、施工技术措施管道安装前应具备下列条件：施工图纸及其他技术文件齐全，并已进行技术交底；对安装所需管材、配件和阀门等附件以及管道支承件、紧固件、密封圈等核对产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；施工场地及施工用水、供电满足要求；施工机具已到场；与管道连接的设备已就位或已定位。

施工人员应经技术培训，熟悉钢管的性能，掌握基本操作技能。

4.1管道安装：管道安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接，焊接后做完清理防腐再安装。

严禁在已安装好的镀锌管道上开孔施焊。

4.1.1管道穿过建筑物的变形缝时，应设置柔性短管。

穿过墙体或楼板时加设套管，套管长度不得小于墙体厚度，穿过楼板套管，其顶部应高出装饰地面20mm，穿过卫生间或厨房楼板的套管，其顶部应高出装饰地面50mm。

管道的焊接环缝不得位于套管内，套管与管道的间隙应采用不燃烧材料填塞密实。

4.1.2管道横向安装宜设0.002-0.005的坡度,且应坡向排水管;当局部区域难以利用排水管将水排净时，应采取相应的排水措施。

九大消防系统的详细工作原理及部分系统组成！一、自动报警系统的工作原理火灾自动报警系统应由触发装置、灾报警装置、灾警报装置和电源等四部分组成，火灾报警大致过程:当烟、温度、光、气体浓度等火场参数超过某一给定阈值时，火灾探测器动作，发出报警号，该信号经过连接导线传送至区域火灾报警控制器和(或)集中火灾报警控制器，发出声、光报警信号，同时显示火灾发生的部位，以通知消防值班人员做出反应，这也就是我们通常所说的火灾自动报警系统的工作原理。

二、防排烟系统的工作原理当发生灾后，操作机构在烟感报警电信号作用下，将风阀自动打开;并启动送风机与排烟风机，当排烟管内的气流达到280C时，管道防火阀熔断器熔断。

关闭防火阀，关闭信号通过输入模块发送至控制器，自动或手动启动相应控制模块去关闭排烟机。

在有空调设备时，空调送风管道内的气流温度达到70C时，防火熔断器动作，关闭防火阀，关闭信号通过输入模块传送至控制器，控制器则根据联动关系给控制模块信号，关闭空调机。

三、泡沫系统的工作原理1、闭式泡沫喷淋灭火系统工作原理当有火灾发生时，闭式喷头的玻璃球破裂喷水，水流指示器、湿式报警阀动作，有信号传至控制柜，此时，手动或自动开启消防泵比例混合装置上的电磁阀及管路阀门，系统工作。

一定压力的消防水经泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头生成空气泡沫灭火。

系统组成:闭式泡沫喷淋灭火系统主要由消防水泵泡沫比例混合装置、闭式喷头、水流指示器、湿式报警阀及其它阀门、管道等组成。

2、开式泡沫喷淋灭火系统的工作原理当有火灾发生时，安装于保护区的火灾探测器有信号传至控制柜，此时，手动或自动开启雨淋阀、消防泵比例混合器上的电磁阀及管路阀门，系统工作。

压力消防水经泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头生成空气泡沫灭火。

系统组成:开式泡沫喷淋灭火系统主要由消防水泵、泡沫比例混合装置、开式喷头、雨淋阀及其它阀门、管道等组成。

消防电气系统特点1、分散控制、集中操作、配置灵活、组态方便、运行可靠；2、系统内部采用标准现场总线连接，开放且兼容性良好，有利于系统维护和扩展；3、系统可远程实现设备的状态信息监控和服务信息支持；4、系统内的家用火灾报警控制器，具有与社区物业中心监控、管理系统通信的能力；5、系统提供了可选择、可灵活配置的消防控制室大屏幕复显装置；6、系统由尼特统一整合互联并完全符合相关认证要求，保证了系统完整和高可靠性。

火灾自动报警及消防联动控制系统系统以NT8001火灾报警控制器和NT8012消肪控制室图形显示装罝为核心，报警总线采用成熟的FT-BUS全数字总线技术，系统内设备总线采用标淮CAN总线通信协议。

图形显示装置兼容标准RS232/RS485通讯接口，可实现与电气火灾监控可燃气体报罾等系统的连接。

系统采用多种自测试、自诊断技术，具有构成完整、配置灵活和运行可靠的特点。

总线短路 隔离器火灾显示 盘总线短路隔离器总线短路 隔离器烟感复合 探测器中继模块 0.1*2S V R -H N 线总号信5.2*2V B -H N 线源电0.1*2S V R -H N 线总讯通光电感烟 探测器感温探测 器手动报警消火栓按按钮钮非编光电感烟探测非编感温 探测器总线短 路隔离 器安全栅水流指示器卷帘门手动接口声光警报器红外火焰 探测器红外光束感烟探测报警输入 报警输入声警报器报警输入输出模块音箱线型感温 电缆总线短路隔离器光警报器防爆 感烟 火灾 探测 器防爆 感温 火灾 探测 器防爆 手动 报警 按钮通讯总线 ;NH-RVS2*1.0 设备总线： NH-RVS2*1.0报警总线： NH-RVS2*1.0 直启线： NH-BV2*1.5联动总线： NH-BV2*2.5火灾自动报警及消防控制系统图总绽路 隔离器火灾显示盘总线短路隔离器0・；ZsA千HX怒膜A军io 4z ∙⅛≡jO.-δ.≤⅜ 3Z ⅞⅛2M光电感烟I 探测器 I 感温探测I h ________________F 动报警I 按钮 I消火栓按 I钮总线短路 隔离器报警输入总线班路 隔肉器路隔离 ______________器 ―安全栅水流指示器卷帘门『动接11输出模块声光警报器声警报器I-----防爆 感烟 火灾 探测器防爆 感温 火灾 探测 器防爆 F 动 报警 按钮光警报器通讯总线：NH-RVS2*l ・0 设备总线：∖H-RVS2*1.0报警总线：∖H-RYS2*1.0 联动总线：∖H-BV2*2.5立启线：∖H-BV2*1.5火灾自动报警及消防控制系统图电气火灾监控系统系统符合最新国家标准 GB14287-2014《电气火灾监控系统》 ，具有—体式、 分体式及组合式等多种可选配电气火灾监控探测器， 且仅通过二总线连接即可正 常工作》。

自动喷水灭火系统
自动喷水灭火系统由洒水喷头、水流报警装置（水流指示器、压力开关）、报警阀组等组件，以及管道、供水设施组成；为便于正常使用、检修维护，通常还在系统中设置泄水阀（泄水口）、排气阀（排气口）和排污口；为控制因建筑高差较大造成的超压，通常采用分区供水或者在系统相应管段上安装减压阀，以控制管道静压；通常在系统相应管段上安装设置减压孔板或者节流管，以控制管道动压。

自动喷水灭火系统按照其洒水喷头的形式，分为闭式系统和开式系统
一、闭式自动喷水灭火系统构成
闭式自动喷水灭火系统按照系统的用途和组件配置，通常分为湿式系统、干式系统和预作用系统。

湿式自动喷水灭火系统构成实物图示
干式自动喷水灭火系统构成实物图示
预作用自动喷水灭火系统构成实物图示
二、开式自动喷水灭火系统
开式自动喷水灭火系统按照系统用途和组件配置，通常分为雨淋系统和水幕系统，其系统实物构成如图所示。

雨淋报警阀启动装置通常采用电动系统、液动或者气动系统等；电动系统由火灾探测器、电磁阀和联动控制系统组成，液动或者气动系统由充水或者充气的传动管、闭式喷头、压力开关等组成。

开式自动喷水灭火系统构成实物图示
火灾自动报警系统
略：
防排烟系统
防火阀:
常开，70℃、150℃或者280℃关闭，一般安装在风管穿越防火墙和结构变形缝处，起火灾控制作用，可以设置输出电讯号，温度超过70℃、150℃或者280℃时阀门关闭，联动送（补）风机关闭。

消防给水系统
气体灭火系统
消火栓系统
应急照明和疏散指示系统
防火门系统
防火卷帘系统。

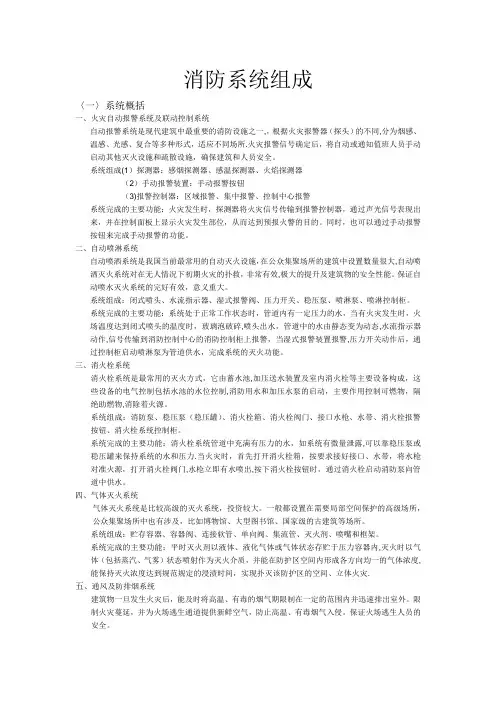

消防系统组成〈一〉系统概括一、火灾自动报警系统及联动控制系统自动报警系统是现代建筑中最重要的消防设施之一,，根据火灾报警器（探头）的不同,分为烟感、温感、光感、复合等多种形式，适应不同场所.火灾报警信号确定后，将自动或通知值班人员手动启动其他灭火设施和疏散设施，确保建筑和人员安全。

系统组成(1）探测器：感烟探测器、感温探测器、火焰探测器（2）手动报警装置：手动报警按钮（3)报警控制器：区域报警、集中报警、控制中心报警系统完成的主要功能：火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生部位，从而达到预报火警的目的。

同时，也可以通过手动报警按钮来完成手动报警的功能。

二、自动喷淋系统自动喷洒系统是我国当前最常用的自动灭火设施，在公众集聚场所的建筑中设置数量很大,自动喷洒灭火系统对在无人情况下初期火灾的扑救，非常有效,极大的提升及建筑物的安全性能。

保证自动喷水灭火系统的完好有效，意义重大。

系统组成：闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。

系统完成的主要功能：系统处于正常工作状态时，管道内有一定压力的水，当有火灾发生时，火场温度达到闭式喷头的温度时，玻璃泡破碎,喷头出水，管道中的水由静态变为动态,水流指示器动作,信号传输到消防控制中心的消防控制柜上报警，当湿式报警装置报警,压力开关动作后，通过控制柜启动喷淋泵为管道供水，完成系统的灭火功能。

三、消火栓系统消火栓系统是最常用的灭火方式，它由蓄水池,加压送水装置及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制,消防用水和加压水泵的启动，主要作用控制可燃物，隔绝助燃物,消除着火源。

系统组成：消防泵、稳压泵（稳压罐）、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。

系统完成的主要功能：消火栓系统管道中充满有压力的水，如系统有微量泄露,可以靠稳压泵或稳压罐来保持系统的水和压力.当火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。

施工方法和工艺一、系统设置本消防工程主要系统有：自动喷淋、自动雨淋系统及泵房喷淋系统、火灾自动报警系统及联动系统、火警及广播系统、气体消防系统、防火卷帘门系统。

二、编制依据1、方案所涉及的计量单位均采用国际单位SI制；2、方案的所有设备都具有国家消防检测中心的检验合格证，设备生产企业均通过了国家质量认证机构的质量体系认证和产品认证；3、方案所涉及的所有设备和材料，除专门规定外，均依照下列标准规进行设计、制造、检验和安装：提供的并经消防管理部门认可的有效设计施工图样及技术文件（含设计更改通知）；安装设备（材料）随机装箱的技术文件；《建筑设计防火规》GBJ16-96《建筑安装工程质量检验评定标准TJ305-75通用机械设备安装工程》；《电气装置工程施工及验收规》GBJ232-82《建筑电气安装工程质量检验评定标准》GBJ303-88《建筑安装工程施工工艺及操作规程省地方标准》DB/5100P0100-88《民用建筑电气设计规》JGB／T16-92《火灾自动报警系统设计规》GB50116-98《火灾自动报警系统施工与验收规》GBJ50166—92《自动喷水灭火系统设计规》GB50116-98《自动喷水灭火系统施工与验收规》GBJ50166—92《自动化仪表安装工程质量检验评定标准》BGJ131-90《施工现场临时用电安全技术规》JGJ46-88《电气装置安装工程电缆线路施工及验收规》GB 50168-92《电气装置安装工程接地装置施工及验收规》GB 50169-92《电气装置安装工程照明装置施工及验收规》GB 50259-96《电气装置安装工程盘、柜及二次回路接线施工及验收规》GB 50171-92 《电气装置安装工程电气设备交接试验标准》《GB 50150-91》；设计选用的其它规程、规和标准。

三、主要系统配置及施工方案（一）、火灾自动报警及联动系统主要配置以下设备基础图、安装大样图、技术参数、安装使用说明见第三部分（附件及其他资料）1、集中报警控制器：采用智能报警联动一体化主机，配有 CRT彩色显示系统（可选）。

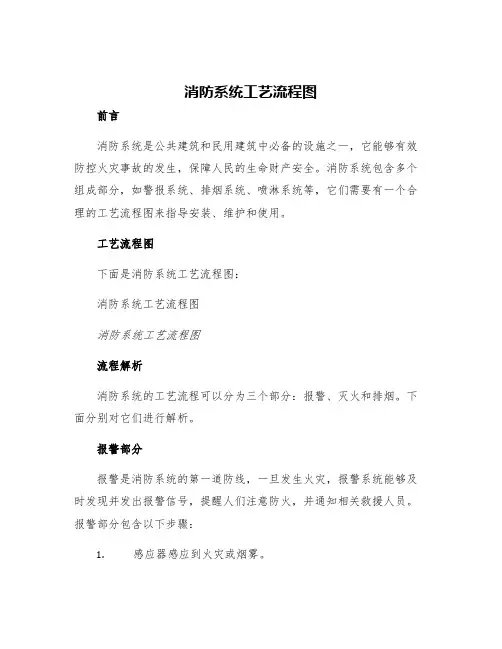

消防系统工艺流程图前言消防系统是公共建筑和民用建筑中必备的设施之一，它能够有效防控火灾事故的发生，保障人民的生命财产安全。

消防系统包含多个组成部分，如警报系统、排烟系统、喷淋系统等，它们需要有一个合理的工艺流程图来指导安装、维护和使用。

工艺流程图下面是消防系统工艺流程图：消防系统工艺流程图消防系统工艺流程图流程解析消防系统的工艺流程可以分为三个部分：报警、灭火和排烟。

下面分别对它们进行解析。

报警部分报警是消防系统的第一道防线，一旦发生火灾，报警系统能够及时发现并发出报警信号，提醒人们注意防火，并通知相关救援人员。

报警部分包含以下步骤：1.感应器感应到火灾或烟雾。

2.报警器发出警报信号，提醒人们注意火灾情况。

3.报警信号自动上传到消防监控室和消防指挥中心。

4.监控室和指挥中心收到报警信息后及时通知相关救援人员进行处置。

灭火部分灭火是消防系统的核心部分，能够有效扑灭起火点，控制火势扩散，降低火灾事故的发生率。

灭火部分包含以下步骤：1.自动灭火系统感应到火灾，自动启动。

2.水泵系统和供水系统自动开启，喷头向起火点喷洒灭火剂。

3.喷淋系统能够快速将火灾扑灭，并防止火势扩散。

排烟部分排烟是消防系统的主要功能之一，能够将烟雾排出建筑物，有效保护人员的生命安全。

排烟部分包含以下步骤：1.排烟系统自动启动，排放烟雾和有毒气体。

2.排烟通风系统能够将烟雾和有毒气体从建筑物内部排出。

3.窗户和出口自动开启，为人员疏散提供方便。

结语消防系统是保障人民生命财产安全的重要设施，正确地建立消防系统工艺流程图，并培训相关人员的使用方法，对于控制火灾事故的发生至关重要。

希望本文对大家有所帮助，加深对消防系统工艺流程的理解。
