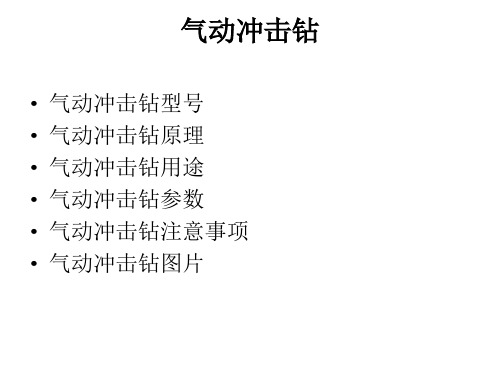

气动冲击钻

气动钻机操作指南一、简介气动钻机是一种使用气力驱动的钻孔工具，适用于钢板、木材、塑料等材料的钻孔作业。

本指南将为您介绍气动钻机的操作步骤、注意事项以及维护保养等内容，以便您能够安全高效地使用气动钻机。

二、操作步骤1. 确保工作场所安全：使用气动钻机前，要确保周围没有易燃物品，并配备足够的灭火设备。

工作台面应稳固，以免在工作过程中产生晃动或倾斜。

2. 准备工作材料：准备适合钻孔的工作材料，并清理杂物和尘土，以确保钻孔顺畅进行。

3. 安装钻头：选择合适的钻头，插入气动钻机的钻头夹紧器中，并通过夹紧螺帽将钻头固定好。

4. 连接气源：将气动钻机的气源连接到空气压缩机或气源管道上，并确保气源稳定并达到要求的工作压力。

5. 调整转速：通过气动钻机上的调速阀，调整钻头的转速，根据不同的材料和孔径选择合适的转速。

6. 开始钻孔：将钻头对准工作材料的预定位置，轻按气动钻机的开关，开始顺时针旋转钻孔。

在钻孔过程中，要保持稳定的手控操作，避免侧向或过度施力造成钻孔偏差或危险情况。

7. 检查孔径：完成钻孔后，用合适的工具检查孔径的尺寸是否符合要求，如果需要调整，可以使用合适的工具进行修整。

8. 关闭气源：完成工作后，及时关闭气源，拆卸钻头，并进行后续的清理工作。

将气动钻机存放在干燥通风的地方，避免受潮和损坏。

三、注意事项1. 物料选择：根据钻孔工作的要求，选择合适的钻头和工作材料，确保工作效果和安全。

2. 安全防护：在使用气动钻机时，必须佩戴适当的工作服、安全帽、防护眼镜和手套等防护装备，以保护自己免受可能的伤害。

3. 压力控制：在使用气动钻机之前，要了解钻孔所需的工作压力范围，并调整气源压力以达到要求的工作效果。

4. 操作技巧：钻孔时要保持稳定的手控操作，避免施力过猛或不稳定造成损坏或意外伤害。

5. 维护保养：定期清洁气动钻机的外壳和管道，检查气源和钻头夹紧器等部件是否正常运行。

如有异常情况或故障，应及时上报修理或更换损坏部件。

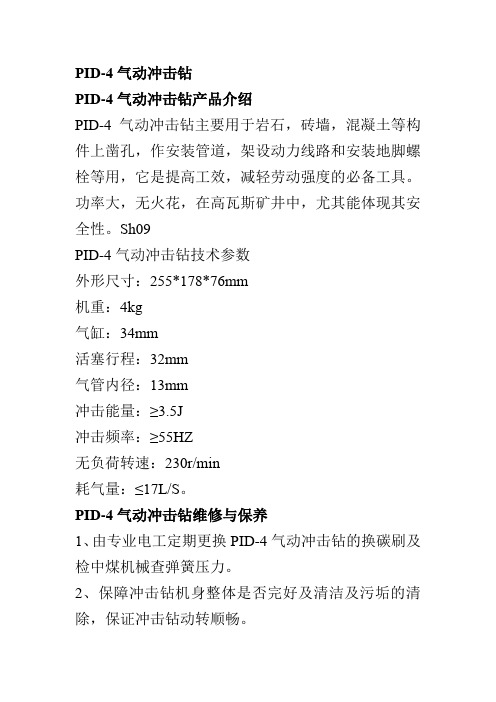

PID-4气动冲击钻
PID-4气动冲击钻产品介绍
PID-4气动冲击钻主要用于岩石，砖墙，混凝土等构件上凿孔，作安装管道，架设动力线路和安装地脚螺栓等用，它是提高工效，减轻劳动强度的必备工具。

功率大，无火花，在高瓦斯矿井中，尤其能体现其安全性。

Sh09
PID-4气动冲击钻技术参数
外形尺寸：255*178*76mm
机重：4kg
气缸：34mm
活塞行程：32mm
气管内径：13mm
冲击能量：≥3.5J
冲击频率：≥55HZ
无负荷转速：230r/min
耗气量：≤17L/S。

PID-4气动冲击钻维修与保养
1、由专业电工定期更换PID-4气动冲击钻的换碳刷及检中煤机械查弹簧压力。

2、保障冲击钻机身整体是否完好及清洁及污垢的清除，保证冲击钻动转顺畅。

3、由专业人员定期检查手电钻各部件是否损坏，对损伤严重而不能再用的更换。

4、及时增补因作业中机身上丢失的PID-4气动冲击钻机体螺钉紧固件。

5、定期检查传动部分的轴承、齿轮及冷却风叶是否灵活完好，适时对转动部。

气动钻机工作原理
气动钻机是一种利用气体动力实现钻孔的工具。

其工作原理是通过将气体压缩成高压气体，然后通过排气阀控制气体的流动，进而转换为动力。

具体的工作步骤如下：
1. 气源供给：将气源（通常是压缩空气）通过气管连接到气动钻机的气动系统。

2. 安装钻头：将需要使用的钻头安装在气动钻机的钻头夹持装置上。

3. 排气阀控制：通过控制排气阀的开启和关闭来控制气体的流动。

当排气阀关闭时，气源供给的高压气体无法排出，形成高压区域。

4. 钻孔操作：当排气阀打开时，高压气体会迅速排出，产生气动力。

这个气动力会被传递到钻头上，使钻头旋转。

同时，钻头的切削部分也会进入工件，完成钻孔操作。

5. 冷却润滑：在钻孔的同时，气动钻机通常会喷洒一些冷却润滑剂，以降低钻头和工件的摩擦，减少摩擦热量的产生，并且冲洗掉钻孔过程中产生的切屑。

通过循环以上步骤，气动钻机可以连续进行钻孔操作。

它具有结构简单、体积小、重量轻、维护方便等优点，适用于一些需要移动和灵活操作的场合。

气动钻使用说明书一、产品概述气动钻是一种基于气压原理驱动的钻孔工具，可用于钻孔和镗孔操作。

本使用说明书将详细介绍气动钻的组成部分、使用方法、注意事项以及维护保养等内容，以确保用户正确、安全地操作气动钻。

二、产品组成1.钻头：气动钻配备了不同种类和规格的钻头，可根据需求进行更换。

2.主机：气动钻主机由气缸、电机、零件装配而成，负责提供驱动力。

3.气源：气动钻需要连接气源供给气压，确保工作正常。

三、使用方法1.准备工作a.使用前，请确保气动钻及配件完好，无破损或松动。

b.调整气源压力至适当数值（一般为0.6-0.8MPa）。

c.根据工作需求选择合适的钻头，安装到气动钻主机上，并紧固好。

d.检查气动钻固定装置，确保工作过程中主机固定牢靠。

2.操作步骤a.保持正确的工作姿势，握住气动钻主机手柄，放置于作业表面上。

b.开启气源，进气口位置示意图可参照附页。

c.控制气动钻使用按钮，使其达到预期转速。

d.将钻头轻轻接触到工作件上，轻按主机启动按钮即可开始钻孔。

e.在钻孔过程中，保持匀速且适量施力，避免过度压力导致卡钻或刀具损坏。

f.钻孔完成后，松开主机启动按钮，关闭气源。

四、注意事项1.在使用气动钻之前，请仔细阅读并理解本使用说明书。

2.请勿将手指或其他物体靠近钻头和旋转部分，以免发生意外伤害。

3.使用时请佩戴适当的个人防护设备，如防护眼镜和手套，保证人身安全。

4.使用中发现气源管道漏气或异常情况时，应立即停止使用并进行检修。

5.在气动钻工作期间，禁止更换钻头或调整主机部件。

6.工作结束后，请关闭气源并及时清洁和维护气动钻，以延长使用寿命。

五、维护保养1.定期清洁气动钻外壳，并及时清除钻屑和灰尘等杂质。

2.经常检查钻头的磨损程度，如有必要，及时更换。

3.定期涂抹适量的润滑油到气动钻的关键零部件上，保持正常运转。

4.注意防潮、防尘和防腐蚀，避免暴露在潮湿、高温环境中。

六、故障排除如果气动钻遇到以下情况，可进行简单排查，如不能解决，请联系售后服务。

气动冲击钻使用注意事项气动冲击钻产品简介QCZ-1气动冲击钻本冲击钻由柄体、压柄、气缸、机头、推杆等组成。

压气由气管连接管接头进入压柄进行气量调节而进入气缸，再由推杆调节行成冲击回转或单纯冲击，从而达到冲击或回转的作用。

Luyigs03气动冲击钻规格外形尺寸（长×宽×高）366×185×76毫米机重4.5公斤气缸直径34毫米活塞行程32毫米气管内径10毫米当气压为0.4Mpa时冲击能量2.5焦耳冲击频率48赫兹耗气量12升/秒所配冲击钻头规格8 1214 16 18 20 24最大打孔深度200毫米气动冲击钻注意事项气动冲击钻同时具备冲击和旋转的特点，与普通或矿用电锤在使用方法上完全一致。

但在工作原理上却本质不同：压气由气管连接管接头进入压柄而进行气量调节，再进入冲击钻气缸，最后由推杆调节形成冲击回转或单纯冲击，从而达到冲击或回转的作用。

气动冲击钻保养维护1、气动冲击钻是靠气杆在气缸内做活塞运动，气杆其与气缸壁间存在磨擦力，因此需经常添加润滑机油。

如长时间无油工作，将导致拉伤气缸，影响工作效率及产品寿命；2、气源气压需在额定值（0.5-0.7Mpa）范围内，气压过低，气动冲击钻就不能正常工作；气压过高，会使各零件处于超负荷工作。

3、气动冲击钻如长时间不工作，比如1个月以上的，也需添加机油存放，以免各活动件间产生绣蚀。

气动冲击钻注意事项1.使用气动冲击钻的人员，必须熟悉钻机的性能，结构，操作方法及安全事项。

2.使用的压缩空气必须清洁。

3.必须保证钻机中气马达的油雾润滑，空载运转时间不能超过60S。

4.使用的钻头应是锐利的。

5.发生下列情况者禁止使用，减速箱内声音不正常，如有碰击声等。

6.不要在现场拆开钻机。

气动冲击钻图片展示。

气动钻原理
气动钻是一种利用压缩空气作为动力源的钻孔设备，广泛应用于机械加工、建
筑工程、矿山开采等领域。

它具有结构简单、动力强劲、使用灵活等特点，因此备受工业界的青睐。

那么，气动钻的原理是什么呢？
首先，我们来了解一下气动钻的结构。

气动钻主要由气动马达、转子、齿轮箱、钻头等部件组成。

气动马达是气动钻的动力源，它将压缩空气转化为机械能，驱动转子旋转。

转子通过齿轮箱传动，最终驱动钻头旋转，完成钻孔作业。

其次，气动钻的工作原理是利用气动马达将压缩空气的能量转化为机械能。

当
压缩空气进入气动马达时，气动马达内的叶片开始旋转，推动转子旋转。

转子的旋转通过齿轮箱传动到钻头，使钻头产生旋转运动，完成对工件的钻孔作业。

在这个过程中，气动钻的工作效率高，能够快速完成钻孔作业。

此外，气动钻的工作原理还包括气动系统和传动系统两个方面。

气动系统是指
气动马达、气压控制装置等部件组成的系统，其作用是将压缩空气引入气动马达，提供动力源。

传动系统是指转子、齿轮箱、钻头等部件组成的系统，其作用是将气动马达产生的动力传递到钻头，完成钻孔作业。

总的来说，气动钻的原理是利用压缩空气作为动力源，通过气动马达将压缩空
气的能量转化为机械能，驱动钻头旋转，完成钻孔作业。

气动钻具有结构简单、动力强劲、使用灵活等优点，因此在工业生产中得到广泛应用。

希望通过本文的介绍，能够让大家对气动钻的工作原理有一个更加清晰的认识。

冲击钻工作原理
冲击钻是一种利用冲击原理进行钻孔的工具。

其工作原理包括以下几个步骤：
1. 钻头输入能量：冲击钻通过外部供给的动力源将能量输入到钻头上。

常见的供能方式包括气动、液压和电动等。

2. 能量转化：输入的能量在冲击钻内部经过转化，通常是通过驱动装置将输入的能量转化为冲击力。

3. 冲击力传导：冲击力通过冲击装置传导到钻头上。

冲击装置通常由活塞、弹簧和锤体等部件组成，能够将输入的能量转化为高速直线运动。

4. 冲击作用：钻头在被冲击力作用下，对待钻孔的工件进行冲击，将工件材料局部破碎，形成孔洞。

5. 疏运碎屑：冲击钻在冲击作用完成后，通过旋转或回转等方式使钻孔内产生的碎屑疏运出孔口。

6. 重复循环：冲击钻可以通过不断重复上述步骤来实现连续钻孔。

冲击钻凭借其高效、高速、适用于各种材料的特点，在建筑、采矿、隧道施工等领域得到了广泛应用。
