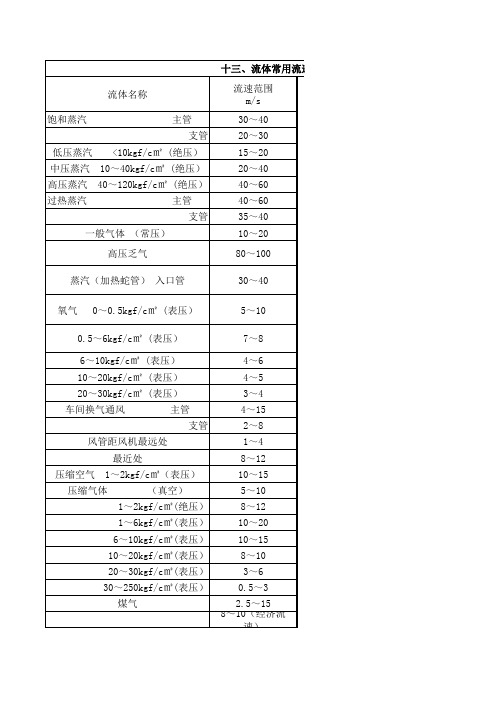

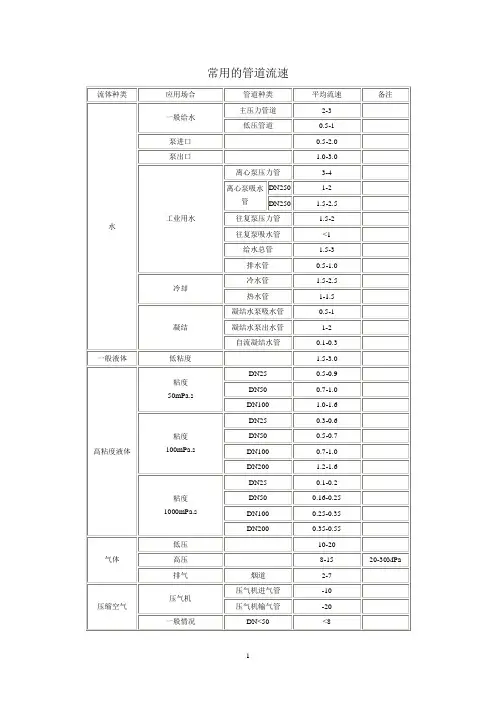

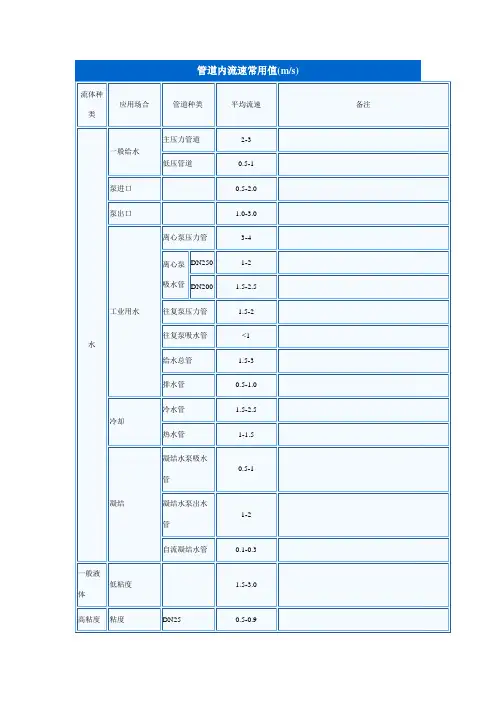

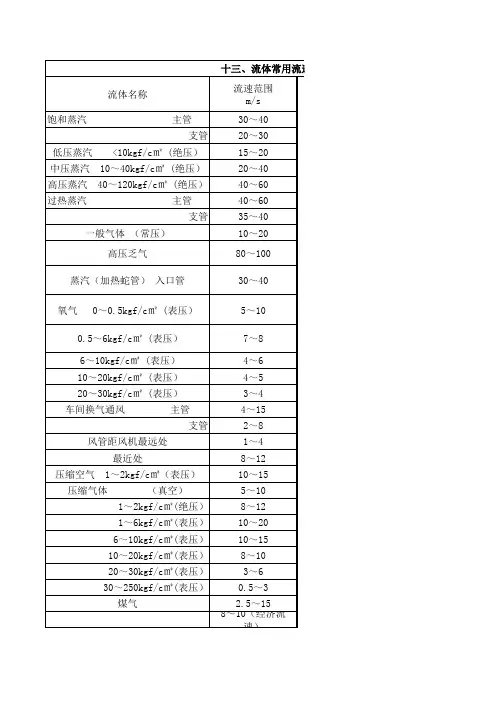

管道内流速常用值/（m/s）管道内流速常用值/（m/s）流体种类应用场合管道种类平均流速备注水一般给水主压力管道2~3低压管道0.5~1泵进口0.5~2.0泵出口1.0~3.0工业用水离心泵压力管3~4离心泵吸水管DN2501~2DN2501.5~2.5往复泵压力管1.5~2往复泵吸水管1给水管道流速选择原则一、液体工艺介质类别最大允许压降流速0～60m3/h1.381.8~2.460～160m3/h0.922.4~3.0>160m3/h0.463.0~4.6(4)容器、塔器底部排出管线0.141.2~1.8(5)再沸器入口0.030.3~1.2(6)冷凝器出口0.110.9~1.8(7)冷却管线0.090.6~1.2(8)塔器供液管线0.141.2~1.8二、气体工艺介质类别最大允许压降流速kg/cm2/100mm/s(1)一般压力等级>35.0kg/cm2G0.467.0~20.014.0~35.0kg/cm2G0.357.0~20.010.5~14.0kg/cm2G0.147.0~20.03.5~10.5kg/cm2G0.0710.0~30.00.0~3.5kg/cm2G0.0310.0~30.0真空0.0210.0~30.0换气用风道横置4.0~7.0竖置2.0~5.0(3)泵排出口0.401.0~3.0离心泵2.0~3.0往复泵1.0~2.0(4)锅炉给水0.401.5~3.0(5)冷却水0.401.0~2.5四、蒸汽类别最大允许压降流速kg/cm2/100mm/s(1)一般(2)压力等级(3)0.0~3.5kg/cm2G0.0610.0~35.0(4)3.5~10.5kg/cm2G0.1210.0~35.0(5)10.5~21.0kg/cm2G0.2310.0~35.0(6)>21.0kg/cm2G0.3510.0~35.0(7)(2)过热蒸汽(8)口径(mm)(9)>2000.3540.0~60.0(10)100~2000.3530.0~50.0(11)<1000.3530.0~40.0(12)(3)饱和蒸汽(13)口径(mm)(14)>2000.2030.0~40.0(15)100~2000.2025.0~35.0饱和水蒸气（表压0.8MPA以下）????40-60?往复泵吸入管（水类液体）????0.7-1饱和水蒸气（表压3MPA以上）????80往复泵排出管（水类液体）????1-2蛇管入口饱和水蒸气????30-40??离心泵吸入管（水类液体）????1.5-2化工设备的排气管????20-25?离心泵排出管（水类液体）????2.5-3 一般气(体常压）????10-20??真空管道????＜10表二某些流体在管道中的常用流速范围。
化工工艺常用流速范围及管径计算化工工艺中，流速是一个重要的参数，涉及到输送流体的速度和流体与管道壁面的摩擦关系，对于液体和气体传输有着不同的要求。
在选择合适的流速范围和管径时，需要考虑流体性质、输送目的和经济效益等因素。
一、流速范围：1.液体流速范围：一般情况下，液体在管内的流速常在0.5-4m/s之间。
对于粘稠液体，上限值可适当提高，以防止沉积或堵塞。
如果需要提高流速，可以适当增大管径或采用多管并联的方式。
2.气体流速范围：气体在管道中的流速一般较高，一般在25-30m/s之间。
对于高粘度或高湿度的气体，流速可适当下降。
需要注意的是，过高的流速可能造成压力损失增大、噪音增加等问题，过低的话则可能导致积聚或沉积。
因此，选择适当的气体流速非常重要。
二、管径计算：管径的选择需要根据流体的流量、流速和管道布局等因素进行综合考虑。
1.流量计算：首先需要确定所需的流量，这个与工艺的要求密切相关。
在单位时间内，通过管道的液体或气体的体积称为流量，常以单位时间内通过面积为1平方米的截面的流体体积而定义。
2.确定流速：在确定流量的基础上，根据实际需要以及流体性质，选择合适的流速范围。
3.管径选择：根据流量和流速，可以通过流量方程计算得到管道的截面积。
然后，根据不同的管材选择公称管径。
常用的计算公式有以下几种：a.流速公式：流速（m/s）=流量（m³/h）/（截面积（m²）*3600）b.等效直径公式：流量（m³/h）=流速（m/s）*（π/4）*管道内径²c. 直径公式：流量（m³/h）= 係数* π * 管道内径（mm）²其中，係数是根据具体的管道材料和内壁光滑程度确定的系数。
需要注意的是，选择管径时还要考虑管道材料、成本、施工条件等因素，综合考虑以满足工艺要求和经济效益。
总结起来，化工工艺中流速范围的选择需要结合流体性质、输送目的、经济效益等因素，常用的液体流速范围为0.5-4m/s，气体流速范围为25-30m/s。
常用的管道流速水泵的型号水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。
以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。
如3DA8×9：3——吸入管口径为3英寸；DA——本类型多级分段式离心泵，与旧型号SSM同类，适用于冷水≤40℃；8——比转数被10除后化为整数的商；9——叶轮级数，9级。
DG型泵单吸多级分段式锅炉给水泵。
如DG270—150：DG——锅炉给水泵；270——流量，米³/时；150——出口压力，150公斤/厘米²。
N、NL型泵冷凝泵有N型、NL型，用做输送温度在80℃以下的凝结水。
如8NL—12：8——吸入管口直径英寸数，8英寸；N——冷凝水泵；L——立式结构；12——单级扬程被10除的整数值。
NB、NBA、GN、GNL型泵专供热电厂输送温度不超过80℃的凝结水用。
N——凝结水泵；B——悬架式；BA——托架式；G——较高吸程；L——立式。
湘江牌水泵单级双吸水平中开卧式离心泵，可作为循环水泵用。
如湘江56—28：湘江——大型单级双吸中开卧式离心水泵；56——吸入管口径56英寸；28——比转数缩小了1/10。

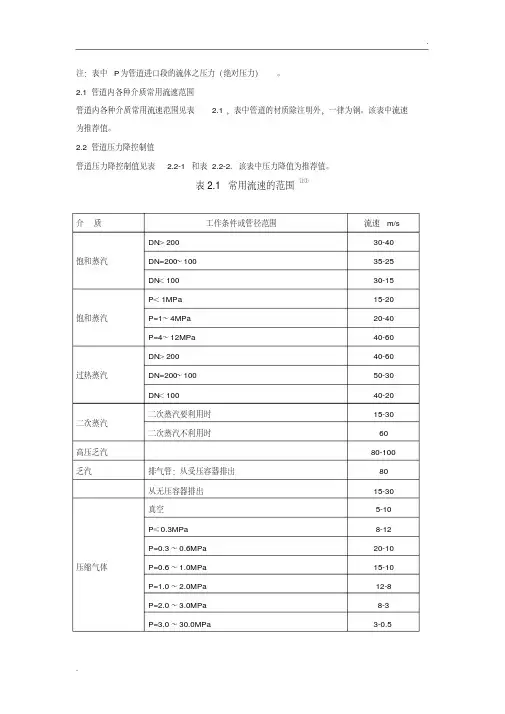

注：表中P为管道进口段的流体之压力（绝对压力）。
2.1管道内各种介质常用流速范围管道内各种介质常用流速范围见表 2.1，表中管道的材质除注明外，一律为钢。
该表中流速为推荐值。
2.2管道压力降控制值管道压力降控制值见表 2.2-1和表 2.2-2.该表中压力降值为推荐值。

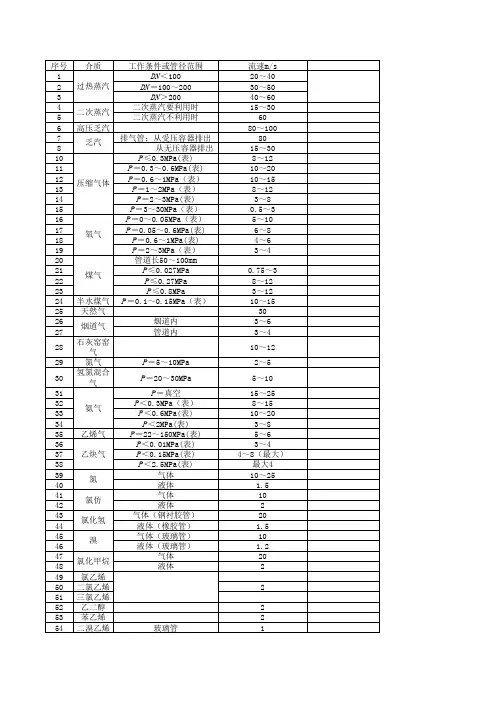

表2.1 常用流速的范围注①介质工作条件或管径范围流速 m/s饱和蒸汽DN＞200 30-40 DN=200～100 35-25 DN＜100 30-15饱和蒸汽P＜1MPa 15-20 P=1～4MPa 20-40 P=4～12MPa 40-60过热蒸汽DN＞200 40-60 DN=200～100 50-30 DN＜100 40-20二次蒸汽二次蒸汽要利用时15-30二次蒸汽不利用时60 高压乏汽80-100 乏汽排气管：从受压容器排出80 从无压容器排出15-30压缩气体真空5-10 P≤0.3MPa8-12 P=0.3～0.6MPa 20-10 P=0.6～1.0MPa 15-10 P=1.0～2.0MPa 12-8 P=2.0～3.0MPa 8-3 P=3.0～30.0MPa 3-0.5介质工作条件或管径范围流速 m/s氧气注②P=0.3～0.05MPa 10-5 P=0.05～0.6MPa 8-6 P=0.6～1.0MPa 6-4 P=2.0～3.0MPa 4-3煤气管道长50-100mP≤0.027MPa3-0.75 P≤0.27MPa12-8 P≤0.8MPa12-3半水煤气P=0.1～0.15MPa 10-15 天然气30 烟道气烟道内3-6管道内3-4 石灰窑窑气10-12 氮气P=5.0～10.0MPa 2-5 氢氮混合气注③P=20.0～30.0MPa 5-10氨气P=真空15-25 P＜0.3MPa 8-15 P=0.3MPa～0.6MPa10-20 P=0.6MPa～2.0MPa3-8乙烯气P=22.0～150.0MPa 5-6乙炔气注④P＜0.01MPa 3-4P=0.01MPa～0.15MPa4-8（最大）P=0.15MPa～2.5MPa4（最大）氮气体10-25液体 1.5 氯仿气体10液体 2 氯化氢气体（钢衬胶管）20液体（橡胶管） 1.5介质工作条件或管径范围流速 m/s 溴气体（玻璃管）10液体（玻璃管） 1.2氯化甲烷气体20液体 2氯乙烯2二氯乙烯三氯乙烯乙二醇 2苯乙烯 2二溴乙烯玻璃管 1水及粘度相似的液体P=0.1～0.3MPa 0.5-2 P≤1.0MPa 3-0.5 P≤8.0MPa 3-2 P≤20.0MPa～30.0MPa 3.5-2自来水主管P=0.3MPa 1.5-3.5支管P=0.3 1.0-1.5 锅炉给水P＞0.8MPa 1.2-3.5 蒸汽冷凝水0.5-1.5 冷凝水自流0.2-0.5 过热水 2 海水、微碱水P＜0.6MPa 1.5-2.5油及粘度较大的液体粘度0.05Pa·ｓDN25 0.5-0.9 DN50 0.7-1.0 DN100 1.0-1.6 粘度0.1Pa·ｓDN25 0.3-0.6 DN50 0.5-0.7 DN100 0.7-1.0介质工作条件或管径范围流速 m/s油及粘度较大的液体DN200 1.2-1.6 粘度1.0Pa·ｓDN25 0.1-0.2 DN50 0.16-0.25 DN100 0.25-0.35 DN200 0.35-0.55液氯真空0.05-0.3 P≤0.6MPa 0.3-0.8 P≤2.0MPa 0.8-1.5氢氧化钠浓度 0-30% 2 30-50% 1.5 50-73% 1.2四氯化碳 2 硫酸浓度88-93%(铅管) 1.293-100%（铸铁管，钢管） 1.2 盐酸衬胶管 1.5 氯化钠带有固体2-4.5无固体 1.5 排出废水0.4-0.8泥状混合物浓度 15% 2.5-3 25% 3-4 65% 2.5-3气体鼓风机吸入管10-15 鼓风机排出管15-20 压缩机吸入管10-20 压缩机排出管：P＜1MPa 10-8 P=1～10MPa 10-20 P＞10MPa 8-12介质工作条件或管径范围流速 m/s气体往复式真空泵吸入管13-16 往复式真空泵排出管25-30 油封式真空泵吸入管10-13水及粘度相似的液体往复泵吸入管0.5-1.5 往复泵排出管1-2 离心泵吸入管（常温） 1.5-2 离心泵吸入管（70-110℃）0.5-1.5 离心泵排出管 1.5-3 高压离心泵排出管3-3.5 齿轮泵吸入管≤1 齿轮泵排出管1-2注：①本表所列流速，在选用时还应参照相应的国家标准。
