51单片机虚拟调试1、安装Keil4与Proteus7.82、Keil4与Proteus7.8联调3、使用需要说明一下,我这里使用的虚拟电路板文件(TX-1.DSN)是郭天祥的那个.1、这一步就不用说了.....2、Keil4与Proteus7.8联调首先需要安装驱动<点这里>实现protues和keil的联调步骤如下:1.首先安装好Proteus 7.8和keil4(虽然这个驱动表明只支持Keil2和3两个版本,实测4版本也是没有问题的)2.安装keil和Proteus联调驱动程序3.安装联调驱动程序,注意:驱动程序安装在和keil同一个文件夹下4.在Keil4界面中点击Project—>Options for Target “Simulator”,点击Debug选项卡,然后如下配置:接着,我们点击右上角的Settings按钮,如下配置:4、使用在正式使用前还得小小配置一下,点击Target Options按钮:然后,点击Output选项卡,勾选Create HEX File选项(目的是生成.hex文件,该文件是要下载到板子中运行的代码):接着打开protues,找到89C51这个芯片(在最右侧中间位置):我们双击该芯片,会出现如下图所示对话框:我们只关心Program File这一项,点击右侧的文件夹图标,然后选择,你用Keil4编译出来的.hex文件,最后一步就是正式启动这块虚拟的开发板观看效果了,我们看程序界面最左下角有四个按钮:我们点击第一个按钮,虚拟开发板就运行了,我们就可以观察到实际运行效果,很棒(⊙o⊙)哦....下面来个helloWord试试,我们点亮第一个发光二极管D1:在Keil4中编写如下代码:#include <reg52.h>sbit D1 = P1^0;void main(){D1 = 0; //给低电平触发}复制代码编译完成之后,在protues中找到生成的.hex文件,再点击开始按钮就可以看到第一个发光二极管亮了:。
安装之前的准备:1、MDK4.12(Keil uVision 4)这个是KEIL最新版,至少也要用MDK4.0,之前的版本只能联调51,不能联调ARM。
2、Proteus 7.7 sp2这个是Proteus最新版,只有这一个版本两个联调仿真都成功了,之前的版本都不行,不是能联调51不能联调ARM,就是能联调ARM不能联调51。
3、vdmagdi.exe这个是一个联调的补丁,貌似只有一个版本。
上面3个软件网上都有下载,如果没有的也可以问我要。
安装方法:先安装1、2两个,再安装第3个。
设置方法:1、Proteus中的设置方法:勾选最后那个。
USE REMOTE。
2、Keil4 配置文件的设置方法:①、打开Keil的安装根目录,在根目录下有一个配置设置文件:tools.ini,用记事本的方式打开②、找到“[ARM]”,在代码的第7行就是,可以用“编辑==》查找”③、在[ARM]中找到“TDRV8=STLink\ST-LINKIII-KEIL.dll ("ST-Link Debugger")”然后在找到的这句代码后面粘贴上“TDRV9=BIN\VDMARM.DLL ("Proteus VSM Simulator")”④、把[ARM]下面第三行替换为“CPUDLL0=SARM.DLL(TDRV0,TDRV5,TDRV6,TDRV9)”也可以在括号里添加上“,TDRV9”⑤、找到[ARMADS],重复③和④中替换的地方。
说明。
这个配置的时候不要太死板,虽然③说粘贴上“TDRV9”,但如果已经有“TDRV9”了,就顺推到“TDRV10”“TDRV11”。
④、把[ARM]下面第三行替换为“CPUDLL0=SARM.DLL(TDRV0,TDRV5,TDRV6,TDRV9)”的时候,前面你粘贴的是TDRV几,就在后面补上几。
不要你粘贴的是TDRV11,这里还写TDRV9.。
这个就不多说了。
实验一keil与proteus软件的使用及联调一.实验目的1.学会keil软件的使用方法2.学会proteus软件的使用方法3.学会keil及proteus软件的联调方法二.实验设备计算机、keil软件、proteus软件三..实验步骤1.keil软件的使用(1)双击桌面的快捷图标,即可启动该软件,几秒种后,就会出现Keil μVision3界面。
(2)在编辑界面下,首先单击“Project”菜单,选择下拉菜单中的“New Project”,弹出文件对话窗口,选择要保存的路径,在“文件名”中输入一个工程的名称,保存后的文件扩展名为“.uv2”,这是Keil µVision3工程文件的扩展名,以后可直接单击此文件就可打开先前建立的工程。
(3)在一个新的工程创建完成后,就需要将自己编写的用户源程序代码添加到这个工程中,添加用户程序文件通常有两种方式:一种是新建文件,另一种是添加已创建的文件。
a.单击菜单栏【File】→“New”选项,在这个窗口会出现一个空白的文件编辑画面,用户可在这里输入编写的程序源代码。
单击【File】→“Save”选项),保存文件,文件名的扩展名应为“.c”。
b.右键单击“Source Group1”,选择“Add File to‘Source Group1’” 选项,在该窗口中选择要添加的文件,点击这个文件后,单击“Add”按钮,再单击“Close”按钮,文件添加完成。
(4)单击快捷按钮中的,对当前文件进行编译,直至提示信息显示没有错误为止。
(5)程序编译没有错误后,就可以进行调试与仿真。
单击开始/停止调试的快捷按钮(或在主界面点击【Debug】菜单中的“Start/Stop Debug Session”选项),进入程序调试状态。
2. proteus软件的使用(1)双击桌面的快捷图标,即可启动该软件,几秒种后,就会出现proteus软件界面。
(2)在“菜单”项中点击【模板】按钮,(3)在ISIS菜单栏中选择【系统】→“设置图纸尺寸”菜单项,出现图如4-19对话框,用户可选择图纸大小或自定义图纸大小。

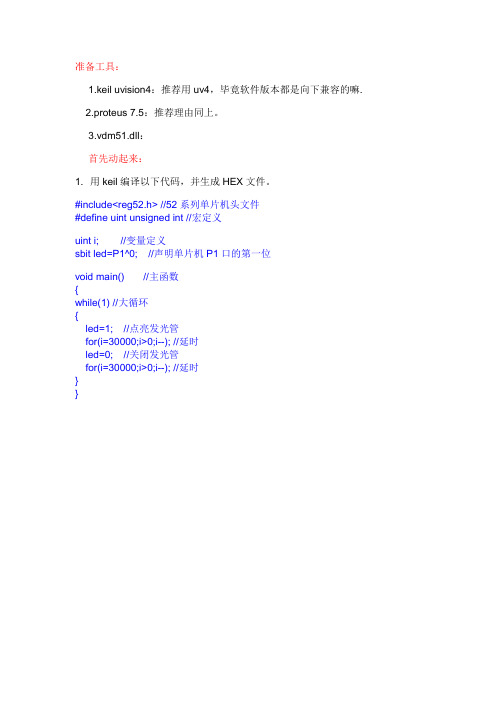

准备工具:1.keil uvision4:推荐用uv4,毕竟软件版本都是向下兼容的嘛.2.proteus 7.5:推荐理由同上。
3.vdm51.dll:首先动起来:1. 用keil编译以下代码,并生成HEX文件。
#include<reg52.h> //52系列单片机头文件#define uint unsigned int //宏定义uint i; //变量定义sbit led=P1^0; //声明单片机P1口的第一位void main() //主函数{while(1) //大循环{led=1; //点亮发光管for(i=30000;i>0;i--); //延时led=0; //关闭发光管for(i=30000;i>0;i--); //延时}}2.在proteus里画好下图(还是不会?照样没关系,看看这里:/dxstar/blog/item/8679f401e582c585)(看到这电路图,稍微有点单片机知识的朋友就会说,这电路图完全就是错的嘛,连单片机的最小系统都没搭出来……。
呵呵,是的。
这也是proteus的一个特色,它连单片机的供电电压都可以不要的。
反正我这里也只是讨论一下keil与proteus的联调,就是看看一个形象的结果而已,对电路并没有过多的深究)3.双击proteus里的单片机出现下图:选择刚刚用keil编译后的HEX文件。
4.点击proteus左下角的开始按钮。
如下图:好了,这时候就可以看到那发光管一闪一闪的了。
联调设置我们已经知道如何把keil里写的东西让proteus动起来了,现在我们来讲讲如何进行联调。
1.先把vdm51.dll复制到X:\Program Files\Keil\C51\BIN里(X是你keil安装的盘符。
)2.用记事本打开keil目录下的tools.ini,在[C51] 栏目下加入TDRV9=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver" ) ,其中“TDRV9” 中的“9”要根据实际情况写,不要和原来的重复。
Proteus和Keil联调设置方法Proteus和Keil联调设置方法来源:李兆涛的日志常用的有两种方法一 keil c与proteus的离线联合使用1)先通过keil c51编辑,修改,编译源程序并生成HEX等单片能识别的文件,运行proteus 将HEX文件与原理图中的MCU进行绑定即可2)不论是离线还是在线方式的联合使用 HEX文件是必不可少的,如果找不到HEX文件这不是软件出错,而是没有进行正确的设置进人KEIL开发环境打开一个工程文件,在选中“target1"的情况下选择project--->options for target "target1" 选择”output"选项卡在“create HEX file 前的方框里打钩 ,保存即可二 KEIL C51与PROTEUS 7.0的联合仿真调试1)确保计、算机上安装有TCP/IP协议2)下这个软件 proteus vsm a GDI Driver 就是vdmagdi.exe,装了后的变化是在KEIL文件夹下的TOOLS.INI文件中的[c51]字段的最后多了两行就是tdrv5=binvdm51.dll和book10=hlplvdmagd用于两软件的联接和帮助文档3)进入KEIL的开发环境建立一个工程文件在先中“TARGET"的情况下选择project-->options for target "target'4)在"debug"选项卡中选择左边的“use“,在下拉框中选”proteus vsm simulator",再点击"Setting"设置通信接口,在Host后面添上"127.0.0.1",如果你是用的不是同一台电脑,在这里添上另一台电脑的IP地址(另一台电脑安装Proteus).5)打开proteus lsls 在菜单栏中选择“debug-->use remote debug monitor"选中该项.6)注意,一定要把keil的工程和Proteus的文件放到同一个目录下(这里所说的Keil的工程指工程的目录,即Proteus的工程文件要和Keil工程的文件夹在同一层目录下).(注明:以上参考自/doc/8710190315.html,/lihaoy/blog, 谢谢原文作者^_^)附:Proteus 7.2和Keil C51 V8.08 uvision 3的完整安装1.安装Proteus Version 7.2beta SETUP2.安装Proteus Update72SP2升级到SP2版本2.包括安装破解文件Labcenter_LICENCE.lxk3.安装补丁文件patch,注意里面在说要选择目录的时候要选择相应的目录4.安装汉化菜单:Proteus 7.01 SP2 ARES的汉化菜单放到……Program Files\Labcenter Electronics\Proteus 7 Professional\BIN目录下。
keil与proteus联调1、把proteus安装目录下 VDM51..dll文件复制到Keil安装目录的 \C51\BIN 目录中。
2、修改keil安装目录下 Tools.ini文件,在C51字段加入TDRV5=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver"),保存注意:不一定要用TDRV5,根据原来字段选用一个不重复的数值就可以了。
引号内的名字随意3、打开proteus,画出相应电路。
在proteus的tools菜单中选中use remote debug monitor4、进入KEIL的project菜单option for target '工程名'。
在DEBUG选项中右栏上部的下拉菜选中 Proteus VSM Monitor-51 Driver。
在进入seting,如果同一台机IP 名为127.0.0.1,如不是同一台机则填另一台的IP地址。
端口号一定为8000 注意:可以在一台机器上运行keil,另一台中运行proteus进行远程仿真5、在keil中进行debug吧,同时在proteus中查看直观的结果(如LCD显示…)按照上面的教程,装完之后发现proteus目录下面没有vdm51.dll,只好在网上搜,找了半天,找到之后发现我的keil目录下面已经有这个文件了,同样要修改的部分也已经修改好了,走了一圈弯路,呵呵proteus 设置截图keil 设置截图看来uv3里面装了不少的仿真端口,呵呵 .按照上面的3,4步骤分别将proteus 和keil设置好就可以进行连接测试了下面就要就行实际的仿真试验了proteus是英文界面,对于英文不好的人来说不是好消息,我就属于那种人,还好有很多热心认识提供了教程参考一下教程在proteus里将硬件电路搭起来一个led的仿真教程: /306/2089.aspx不过在后面仿真的时候有点区别,原为是利用hex文件来仿真的,不能进行调试我们直接将后面的部分跳过,在keil里面输入源程序下面是我写的c源程序#include <at89x51.h>void delay();void main(){while(1){P1_0 = 0x00;delay();P1_0 = 0x01;delay();}}void delay(){unsigned int i;for(i = 0;i<=25535;i++);}写好程序之后,进行创见目标,就可以进行仿真了看图中画圈的部分可以看出已经和proteus连上了Keil uv4和Proteus 7.5联调设置2011-05-13 19:28(做作业用的)1、安装Keil 和Proteus(貌似是废话)2、猛击vdmagdi.exe,然后选择Keil的安装根目录,例如:“X:\ProgramFiles\Keil”(X为盘符),等待安装完成(友情提示,vdmagdi.exe是老师给的安装包里提供的,1.2M,网上可以下载,我在网盘也传了个,附地址:/RobinGaryKing/Open/vdmagdi.exe/)完成后,看看“X:\ProgramFiles\Keil\C51\BIN”目录下应该出现了VDM51.dll 文件3、打开Proteus,在debug菜单中选中useremote debug monitor(汉化版:“调试——>使用远程调试监控”),点完后应该粗线一个对号4、修改Keil 安装目录“X:\ProgramFiles\Keil”下的TOOLS.INI,(用记事本或者各种能编辑编辑器打开)找到C51字段,下面增加一行TDRV9=BIN\VDM51.DLL ("Proteus VSMMonitor-51 Driver" )那个开头TDRV9可以根据情况写成是TDRV3或者TDRV+其他数字,但是不能和已经有的重复了。
Proteus与keil的联合调试说明
说明一下:Proteus与keil的联合调试这个只是为了调试程序可以执行单步调试用的,不安装也可以的。
1、首先安装Proteus与Keil联合驱动文件下的Vdmagdi.exe软件
2、安装完之后看一下Keil软件的安装目录下是否有VDM51.dll这个文件。
DRIVER") ,这里TDRV3的3要根据要求来修改
因为TDRV3已经存在了,所以这里把“TDRV3”改成“TDRV8”
4、打开“联机调试.Uv2”
5、keil 里设置: project-->options for Target ‘Target 1’-->Debug
、
7、打开联机调试电路.DSN
8、在proteus 里DEBUG-->use remote debug monitor
9、点击keil的小图标,运行keil软件,这时会发现Proteus软件自动运行了
10、执行单步调试会发现当执行到P0=0xaa的时候,P0口的值也为0xaa。
11、完成。
