格兰富变频器操作

说明书GRUNDFOS CUE, 110-250 kW安装和使用说明书中文 (CN)2中文 (CN) 安装和使用说明书中文版本目录页1. 本文献中所用符号2. 概述本手册对功率范围在110-250kW之间的格兰富CUE变频器的所有方面作出说明。

将本手册放在CUE附近可以随时拿到的地方。

2.1 概述CUE是一个专门为水泵设计的变频器产品系列。

通过CUE中的启动指南,安装者可以快速设置各项中心参数并将CUE 投入应用。

通过连接一个传感器或一个外部控制信号,CUE能够迅速调整水泵速度以适应实际流量需求。

2.2 应用CUE系列产品和格兰富标准水泵是对配置整合变频器的格兰富E-泵产品的补充。

在这些情况下,CUE解决方案所提供的功能性与E-泵相同：•在E-泵范围以外的主电源电压或功率范围内•在不适合或不允许使用整合变频器的应用中。

1.本文献中所用符号22.概述22.1概述22.2应用22.3参考资料33.安全与警告33.1警告33.2安全规范33.3安装要求33.4特定条件下的性能缩减34.标识44.1铭牌44.2包装标签45.机械安装45.1接收和储存45.2运输与拆箱45.3空间要求和空气流通55.4安装方式56.电气连接76.1电气保护76.2连接主电源和电机76.3连接信号终端86.4连接信号继电器116.5连接MCB 114传感器输入模块116.6电磁兼容问题 --正确的安装方式126.7RFI 滤波器126.8输出滤波器136.9电机电缆137.运行模式148.控制模式148.1无控制运行 (开环)148.2控制运行 (闭环)149.菜单总览1510.通过控制板进行设置1710.1控制面板1710.2恢复出厂设置1810.3CUE 设置1810.4启动向导1810.5概述2310.6运行2410.7状态2510.8安装2711.通过PC 工具E-产品进行设置3512.设置的优先级3512.1无总线信号的控制,现场运行模式3512.2总线信号控制,远程控制运行模式3513.外部控制信号3613.1数字输入3613.2外部设定值3613.3GENIbus 信号3713.4其它总线标准3714.保养和服务3714.1CUE 的清洁3714.2服务零件和服务组件3715.故障查找3715.1警告和报警清单3715.2清除报警3815.3指示灯3815.4信号继电器3816.技术参数3916.1封装3916.2主要尺寸和重量3916.3周围环境4016.4终端扭矩4016.5电缆长度。

HYDRO MPC 启动、运行、维护指导一、启动指导：在启动前，要做到以下几点：机械：1）检查从水箱到主进水口的阀门是否在开的位置。

2）检查水泵进出口阀门，气压罐阀门是否在开的位置。

3）检查传感器和压力表上的阀门是否在开的位置。

4）打开泵上放气螺钉，放气，直到水流平稳地流出后再关闭。

电气检查与操作1）检查控制箱的电源供给是否正常。

2）检查控制箱中各水泵，变频器电源供给开关是否闭合。

3）检查断路器F01（CU352电源供给）是否闭合。

4）检查CU352控制器是否存在报警信息。

若存在报警信息，请根据报警提示排查故障。

5）开机运行，若系统外部管路已排空，开机前请将泵组出口总阀开启1/3，待外部管路充满水后，再全部打开。

二、设置与查询故障信息向导控制屏按键说明说明（1）右指箭头（位置2）在菜单结构中按”>”进入下一条菜单。

如果在设置菜单亮起时按”>”则进入状态菜单。

（2）上下箭头（位置4和5）按上下箭头在菜单目录中上下移动（3）加和减（位置6和7）按“+”和“—”按钮来增高和降低数值。

当按键“0k”按下时，输入的数值开始启用。

（4）退出（位置8）用“Esc”按钮在菜单中退回到前一页。

如果一个数值已更改，但“Esc”按钮被按下则新数值不会被保存。

如果按“Esc”键前先按“ok”键，则数值会保存。

（5）主页（位置9）按“Home”按钮回到状态菜单（6）“ok”按钮（位置10）“ok”按钮作为输入按钮，“ok”按钮还用来开始参数的设置。

1，开机运行2，设置运行压力4，查看与复位报警5，长期停机操作三、HYDROMPC系统保养指导建议常规巡检1，检查泵内是否有气体存在，若有气，请及时排除泵内空气。

2，检查电机轴承是否存在噪音，泵组运行是否存在异常声响。

3，检查所有的阀门的工作条件是否是全部打开。

4，检查电机的工作电压、电流是否在水泵电机额定范围内。

5，检查系统控制器，变频器是否存在报警信息。

根据报警信息做详细记录。

SCALA变频增压系统，50/60 HzGRUNDFOS 数据手册SCALA1.产品介绍 (3)目录特性和优点 (3)应用 (3)泵送液体 (3)产品范围 (4)性能范围 (4)2.选型指南 (5)3.安装和操作 (6)机械安装 (6)安装示范 (7)电气连接 (8)电机保护 (8)4.SCALA1 (9)产品范围 (9)电机 (9)SCALA1的特性和优点 (9)保护功能 (9)性能曲线 (10)技术数据 (12)认证和标志 (15)抽吸性能 (16)5.SCALA1双增压器系统 (17)特性和优点 (17)保护功能 (17)运行模式 (17)性能曲线 (18)技术数据 (19)6.SCALA2 (20)电机 (20)SCALA2的特性和优点 (20)保护功能 (20)性能曲线 (21)技术数据 (22)认证和标志 (24)抽吸性能 (24)7.配件 (25)SCALA双增压器系统配件包 (25)进水口过滤器 (26)8.产品编号 (27)SCALA1 (27)SCALA2 (29)9.格兰富产品中心 (30)2了各类应用的理想选择。

SCALA2格兰富SCALA2是一套完全集成的自吸式紧凑供水系统，适用于家庭增压应用。

SCALA2集成速度控制功能，可让水龙头维持绝佳的压力。

这意味着水泵的性能可以根据不断增长的需求进行调节。

1.1特性和优点SCALA 泵的优点：•安装简便。

•调试简便。

•操作简便。

特性SCALA1SCALA2自动启停√√自吸√√报警指示√√干转保护√√过度反复启停保护√√最长运行时间保护√√蓝牙通信√-双增压器√-外部输入√-可调节恒定压力-√集成变频器-√低噪音55 dB(A)47 dB(A)警告电击死亡或重度人身伤害‐请勿将本产品用于腐蚀性液体。

本产品只能用于泵送水。

警告有毒材料死亡或重度人身伤害‐请勿将本产品用于有毒液体。

本产品只能用于泵送水。

如果水中含有沙子、砾石或其他碎屑，则会有水泵堵塞及损坏的危险。

CM安装和使用说明书GRUNDFOS说明书Installation and operating instructions/qr/i/95121197中文 (CN)2中文 (CN) 安装和使用说明书中文版本目录页1. 本文献中所用符号1.本文献中所用符号22.概述33.运输和吊装34.应用35.标识35.1泵铭牌35.2电机铭牌46.机械安装46.1泵的安装46.2管路连接56.3接口位置选择66.4接线盒位置66.5避免电机中出现冷凝67.电气安装77.1电源电缆77.2电机保护77.3电气连接77.4变频器操作78.启动88.1非自吸泵88.2自吸泵88.3检查旋转的方向99.维护和服务99.1霜冻防护99.2清洁处理910.维护1011.技术数据1011.1防护等级1011.2声压级1011.3环境温度1011.4系统最大压力和液体允许温度1111.5最小入口压力1111.6最大入口压力1112.故障查找1213.该产品的其它文献1313.1服务文献1314.回收处理13警告装机前，先仔细阅读本安装操作手册。

安装和运行必须遵守当地规章制度并符合公认的良好操作习惯。

警告使用该产品时要求用户事先掌握有关的产品知识和产品经验。

任何在体力、感观或脑力方面存有缺陷的人员，除非是在负责他们安全的人员的监督下或是已从负责安全监督的人员处接受了有关本产品使用的指导，否则均不应该使用本产品。

不允许儿童使用本产品或将本产品作为玩具。

警告不执行这些安全须知可能会引起人身伤害。

小心不遵守这些指导可能会造成设备故障或设备损坏。

注意遵守注意事项或使用说明可以简化作业并可保证操作安全。

中文 (C N )32. 概述本手册介绍了格兰富 CM 泵的安装和操作。

3. 运输和吊装该泵出厂时采用特别设计的包装箱，适合于人工搬运或采用叉车及类似的车辆搬运。

4. 应用该泵是一种卧式多级离心泵，适用于泵送清洁、稀薄和非易燃性液体。

泵送液体应不含可能对泵造成机械性或化学性伤害的固体颗粒或纤维。

格兰富常用水泵服务手册格兰富CR/CRN/CRI水泵服务指导水泵的安装注意事项：前提:水泵的进出口必须安装压力表,否则将视为系统不完善。

很多故障将无法判断所以希望能严格遵守此要求。

推荐安装方式：•安装时泵座上的箭头表示流体流经水泵时的方向；•泵可以垂直或者水平安装，要确保有足够的空气可以到达马达的冷却风扇。

但是，马达绝对不可以倒放在水平面上；•在水泵的两侧装上伸缩器，泵的两端都要装上截止阀和压力表；•安装管道时，应避免管道产生气堵，特别是在水泵的吸入管道上，见图示；•安装时如果有下列情况，必须在水泵附近安装一个真空阀：排出管总是从泵开始向下倾斜；存在虹吸管影响的危险；有必要防止不干净的液体回流；•请在对水泵和管路进行连接之前，确认已经对管路进行了必要的清洗。

切记不能用水泵来冲洗管道，不能在水泵安装好进出管路后,再进行管路焊接等,主要是避免可疑物或焊渣等进入水泵内；•安装完后,如果不使用,用挡物盖住水泵,避免水和其他异物进入风扇及接线盒内；•如果水泵室外安装，强烈建议水泵电机安装防雨蓬；•如果水泵为变频控制，强烈建议对1.5KW 以下的电机加装LC滤波器，对于其它功率的电机，也建议加装滤波器。

在水泵未充满液体和彻底排空气之前，不要启动水泵。

水泵的调试（含注意事项）：前提：确定水电已经到位!•关闭排出口的截止阀，完全打开吸入口的截止阀；•取出泵顶端的灌液塞，给水泵缓慢地灌液，灌好后重新安装回灌液塞并拧紧；•打开排气阀给水泵排气，同时稍微打开排出口的截止阀；•启动水泵并检查转向，马达的风扇上标有水泵的正确转向；•继续排气，同时把排出口侧的截止阀开的更大一些；•当排气阀流出的液体稳定后，关闭排气阀，并打排出口侧的截止阀；•调整水泵工作曲线在额定扬程和流量（参考水泵铭牌）；•确认水泵运行电流和电压，保护设置最大不能超过电机额定电流；•详细记录并归档保存。

严禁闭阀运行，最小流量至少应为最大流量的10% 。

泵的铭牌上标有泵的流量和扬程水泵常见故障及排除：序号常见故障排除方案1 电机反转更换任意2相电源线的相序2 水泵有噪音a)气蚀噪音（调整出口阀门，水泵噪音会减少），出口压力表是否有抖动？如有，要排气。

格兰富CRCRICRN安装及使用说明书CR，CRI，CRN 安装及使用说明合格声明我们格兰富公司对本声明负全部责任, 本声明涉及的CR,CRI,CRN 产品符合近似EEC 成员国法律的以下理事会准则：—机械制造（98/37/EEC）所用标准：EN292—电磁兼容性（89/336/EEC）所用标准：EN50 081-1及EN50 082-2—在一定电压范围内使用的电气设备的设计（73/23/EEC）所用标准：EN 60 335-1和EN 60 335-2-51.Bjerringbro /2001年2月1日Jan Strandgaard技术经理CR，CRI，CRN 安装及使用说明目录1. 处理 62. 型号规定 6 2.1 泵CR，CRI，CRN 1，3和5的型号规定 6 2.2 泵CR，CRI，CRN8和16的型号规定6 2.3 泵CR，CRN 32，45，64和90的型号规定63. 应用 64. 技术参数7 4.1 环境温度7 4.2 液体温度7 4.3 轴封的最大允许工作压力和液体温度7 4.4 最小进口压力7 4.5 最大进口压力8 4.6 最小流量8 4.7 电气参数8 4.8 启动和停机频率8 4.9 尺寸与重量84.10 声压级85. 安装86. 电气连接96.1 变频器应用97. 启动98. 维护保养99. 防霜1010. 服务1010.1服务组件1011. 联轴器调节1012. 故障诊断表1113. 废物处理11开始安装之前，务必认真阅读本安装与使用说明书，安装和使用还要符合当地法规的要求。

1. 处理CR，CRI，CRN 1，3，5和CR，CRN 8，16泵的马达上提供了起吊孔，该孔绝不能用来起吊整台水泵。

当要吊起整台泵时，留意以下各项：●配有格兰富MG马达的CR，CRI，CRN 1，3，5和CR，CRN 8，16泵可以使用皮绳或者类似的绳索套在泵头上起吊。

●配有功率小于11kw（包括11kw）的格兰富MG马达的CR，CRN32，45，64和90泵，应使用泵头上的起吊孔起吊。

GRUNDFOS 说明书KPL, KPG and KWM11-700 kW, 50 Hz11-800 kW, 60 Hz, DIN安装和使用说明书Installation and operating instructionsKPL, KPG and KWM/qr/i/96770326中文 (CN)2中文 (CN) 安装和使用说明书翻译原来的英文版本安装与操作指导对11-800 kW的格兰富KPL、KPG和KWM泵进行了说明。

章节1-5介绍了以安全的方式打开包装、安装并启动本产品所需的信息。

章节6-12介绍了有关产品的重要信息，以及有关服务、故障查找和产品处置的信息。

目录页1. 概述1.1 目标群体这些安装与操作说明面向专业安装人员。

1.2 本文献中所用符号1.2.1 对死亡或人身伤害危险的警告随附在“危险”、“警告”和“注意”三个危险符号之后的文字表述如下：1.2.2 其他重要事项1.概述21.1目标群体21.2本文献中所用符号22.接收产品33.安装产品33.1安全信息和准备33.2吊装产品33.3KPL和KWM的机械安装53.4KPG的机械安装113.5电气连接123.6变频器操作144.启动154.1启动准备154.2启动175.产品的搬运与储存175.1产品搬运175.2产品储存176.产品概述186.1应用186.2概述187.标识197.1型号说明197.2铭牌208.保护及控制系统218.1传感器218.2水泵控制249.维修和维护产品259.1安全指导和要求259.2维护259.3备件269.4受污染的泵2610.对产品进行故障查找2711.技术数据2811.1运行条件2811.2尺寸和重量2811.3液位要求2911.4液位要求，KPL 2912.产品处置31开始安装前，请先阅读本文件。

安装和操作必须遵守当地规章制度并符合公认的良好操作习惯。

危险指示危险情况，如果不避免，可能导致死亡或严重的人身伤害。

格兰富变频控柜MPCEF_HVACControl MPC EF HVAC系统控制柜Control MPC HVAC空调系统⽔泵控制柜是带变频驱动功能的并联⽔泵控制柜，主要使⽤在空调⼀次冷冻泵、⼆次循环泵、热⽔循环系统。

控制⽔泵台数最⼤可以达到6台⽔泵。

1)产品技术参数：电源电压：3x380V ＋/－ 10％电源频率：50Hz环境温度：0~40℃环境湿度：不⼤于90％（20＋/－5℃）海拔⾼度：不超过1000⽶环境条件：设备置于通风良好的室内，以确保⽔泵和控制柜充分冷却，不适于室外安装。

⽆导电或爆炸性尘埃，⽆腐蚀⾦属或破坏绝缘的⽓体或蒸汽2)⼯作原理：通过系统中泵的持续可变的速度来维持设定压差，并通过投⼊、切出泵的运⾏来按需⾃动调节系统性能。

泵之间依据负荷、时间和故障情况⾃动交换，并且每台泵分别由⼀个变频器控制，⽽所有泵交替由控制模块控制。

格兰富空调领域专⽤控制器，根据压差信号控制⽔泵运⾏台数和频率，使⽤⽐例压差控制⽅式，系统在零流量到设计流量之间按⽐例⾃动选择压差设定点，减⼩能量损耗。

3)系统组成：1、主控制器CU351，由格兰富集团丹麦公司统⼀设计开发，主要功能如下：⼤图形显⽰, VGA 240 x 320⽔泵性能控制格兰富总线通讯泵的⾃动串联控制⼈机对话运⾏状态显⽰故障信息提⽰及存储帮助信息提⽰2、执⾏模块IO351B：主要⽤于⽔泵启停及频率给定信号输出，每个IO351带3个模拟量输出，可以分别控制3台变频器，给出3个不同的频率给定信号控制变频器3、传感器信号输⼊1个压差信号输⼊（按要求可以扩展到多个压差信号输⼊）1个流量信号输⼊（可选）4、结构由n台防护等级IP54的变频器（n＝⽔泵台数）和1个程序控制柜组成，并列安装在统⼀的铝合⾦⽀架上；与传统的变频器内置式控制柜相⽐较，存在以下优点：结构简单，占地⾯积⼩可靠性⾼，避免了柜体风机损坏后，由于柜体风冷问题导致系统所有⽔泵停机经济，投资省4)功能说明：本地/停⽌/远程控制功能多时段控制功能⽐例压差控制功能摩擦损耗补偿功能运⾏泵按时间⾃动切换功能备⽤泵⾃动切换功能⼯作泵故障，备⽤泵⾃动投⼊功能系统故障时帮助信息提⽰功能马达过流、过载、PTC热保护功能⽔泵曲线控制及曲线末端保护功能软压⼒建⽴功能最⼤⼯况限制功能最⼩⼯况限定功能5)选项：低流量旁通功能通讯模块G10 LON Link扩展模块Prifibus扩展模块Modbus扩展模块6)⽔泵逻辑控制介绍：格兰富Control MPC HVAC系统控制柜是由格兰富集团丹麦公司2008年在全球⾸推的最新空调⽔泵专⽤控制柜，⾸创了⽔泵曲线导⼊功能，系统在了解管⽹到传感器侧沿途压⼒损耗的情况下，可以不使⽤流量传感器，根据系统压差反馈值，⽔泵运⾏台数和运⾏频率，⾃动计算系统流量，保证⽔泵不出现流量跑位的情况，以免损坏⽔泵；并且在多台⽔泵低频并联运⾏时，根据能耗最低的原则，⾃动优化⽔泵的运⾏台数和频率。

中文 (CN)452中文 (CN) 安装和使用说明书中文版本。

目录页1. 一般警告2. 本文献中所用符号3. 概述本手册对配备功率为9至30 kW电机的格兰富SE/SL潜水式污水及废水泵的安装、操作及保养进行了说明。

本手册还对泵作了特别说明。

3.1 应用9-30 kW的SE/SL泵主要用于泵送市政及工业废水系统中含有长、短纤维和较大颗粒的未经处理的污水，以及干固体颗粒含量达3 %（流道叶轮）和5 %（涡轮叶轮）的污泥。

此类泵的泵送液体可以是地表水，含有长、短纤维材料的工业废水，含有厕卫废物的住宅废水以及市政抽水站或废水处理工厂入口抽水站中未经筛选处理的污水。

此外，此类泵也可用于泵送未经净化的水。

水泵具有多种安装方式，包括潜水式、干式、卧式以及立式安装。

最大颗粒尺寸： 75-160 mm，视泵的具体性能范围而定。

1.一般警告4522.本文献中所用符号4523.概述4523.1应用4523.2运行条件4533.3声压水平4533.4电机液体4534.交付和吊装4544.1运输与存放4544.2起吊点4545.标识4555.1铭牌4555.2型号说明4566.安全4577.安装4587.1安装类型4587.2在自动耦合装置上的潜水式安装4597.3干式安装4597.4潜水式临时安装4607.5水泵控制器4608.电气连接4608.1传感器4618.2变频器操作4628.3电缆数据4629.启动46210.保养和维修46310.1检查并更换电机液体46310.2检查并调整叶轮间隙46410.3受污染的泵46511.故障查找46612.回收处理466警告装机前，先仔细阅读本安装操作手册。

安装和运行必须遵守当地规章制度并符合公认的良好操作习惯。

警告不执行这些安全须知可能会引起人身伤害。

警告如果不遵守这些操作指导会有触电危险并造成严重的人身伤害或死亡后果。

警告该产品的表面十分灼热可以引起烫伤或其它人身伤害。

Hydro 系统常见故障及排除格兰富技术热线：400-820-2196服务邮箱地址： Service-cn@涉及电控部分的维修，服务人员需具备低压电工证。

格兰富技术热线：400-820-2196服务邮箱地址： Service-cn@Hydro 系统日常维护保养格兰富水泵故障排除表打开接线盒盖前，应断开电源！ 水泵进出口必须安装压力表,否则将视为系统不完善。

很多故障将无法排除！！格兰富技术热线：400-820-2196格兰富水泵使用维护要点1.水泵进口必须为正压，进口水位必须高于水泵(如低则必须加装止回阀)，出口管路上水泵与阀门之间的应安装压力表。

2.水泵使用前必须先进水、盘动、排气,确保泵内有水后才能启动水泵。

3.电机接线需对照电机铭牌及接线盒内接线图要求接线,根据电机的额定电流(In)设置热保护，电流设定< IN。

4.水泵运行压力应在额定曲线范围内，通过调整出口阀门开口度大小来调整水泵的运行压力(出口压力减进口压力的值应符合铭牌标示),电机运行电流须在额定电流以内。

5.泵体部分在正常情况下免维护。

6.无加油嘴，因此电机轴承无需保养，正常情况下2万小时需更换（电机生产日期开始）。

7.有润滑嘴的电机应按照电机铭牌说明，定期加注高温锂基脂，停用6个月以上的电机启动前应先润滑。

润滑脂型号：SHELL牌 高温锂基脂RL38.电机首次加油后每运行2千小时轴承需加一次润滑脂(高温锂基脂),电机上有具体标注;（当年生产的电机）。

9.GRUNDFOS的电机4KW以下启动频率不能超过100次/小时，其它电机则不能超过20次/小时，特殊的电机例外。

10.对于长时间停用的水泵，排空泵内的液体。

再次启动需按新泵启动要求操作（2-4条）。

11.在寒冷的场所不使用水泵时应做好防冻处理，排空泵内的液体。

12.使用联轴器的卧式水泵，需每三个月检查同心度和地脚螺栓的紧固。

13.日常巡视需注意观察水泵运行状况：a.水泵工作压力---水泵进出口压差符合工作曲线范围b.水泵的震动/噪音---震动引起噪音，可根据电机噪音指标+3db判断水泵运行震动是否正常c.水泵电流---根据经验值运行电流在额定电机的80-90%d.电机温升---F级绝缘的温升155℃减环境温度e.电机轴承温升---应小于80℃f. 检查电控箱的电源的质量、电源线的连接是否牢固、电机的接线是否正确松动格兰富技术热线：400-820-2196格兰富污水泵故障排除表污水泵故障排除之前应该咨询潜污泵曾经出现过的现象,然后检查保护回路的功能，否则将视为盲目判断。

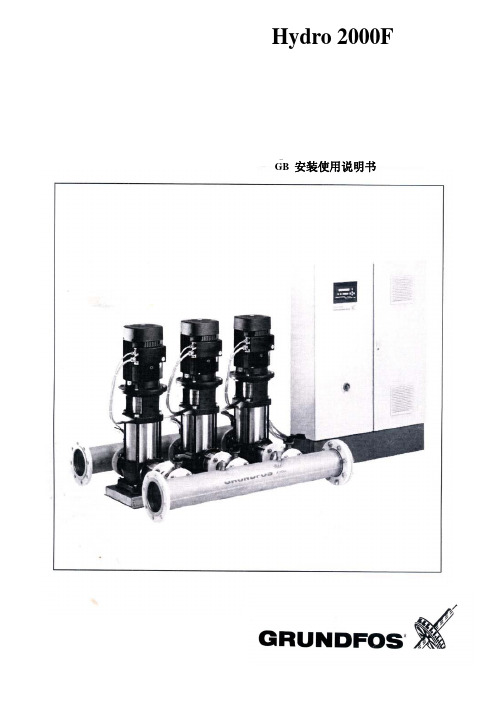

Hydro 2000F GB 安装使用说明书合格声明我们格兰富公司对本声明唯一责任, 本声明涉及的Hydro2000 F产品符合欧洲经济共同体(EEC：European Economic Community)成员国的规定，该成员国相似法律作如下规定：—机械制造（89/392/EEC）所用标准：EN292—电磁兼容（89/336/EEC）所用标准：EN50 081-1及EN50 082-2—在一定电压范围内使用的电气设备的设计（79/23/EEC）所用标准：EN 60 204-1/,1997年2月15日KajKruse副总裁3目录6.运行2 26．1 PMU 2000的运行22页数6．1．1 显示规则23 1．综述 5 6．1．2 状态显示23 1．1说明书使用范围 5 6．2 变频器设置23 1．2相关资料 5 6．3 PFU2000 配置23 2．产品概述 5 6．3．1 PFU 2000 DIP开关设置24 2．1 格兰富Hydro 2000 F 5 6．3．2 PCU继电器配置252．2 格兰富Control 2000 F 6 7.监控功能2 52．2．1 Hydro 2000 F 增压设备举例7 7．1 故障概述25 3．功能8 7．2 泵和相关电机的故障26 3．1 控制功能及设置8 7．2．1 通讯故障26 3．1．1 监控功能8 7．2．2 电机过热26 3．1．2 PFU2000 RAM设置8 7．2．3 变频器26 3．1．3 闭式回路控制9 7．3 分区相关故障26 3．1．4 串级控制9 7．3．1 传感器故障26 3．1．5 手动开/关以及设置为最大或本机设置9 7．3．2 缺水26 3．1．6 缺水监控10 7．3．3 实际值的最大限制26 3．1．7 小流量时的开/关模式10 7．3．4 实际值的最小限制26 3．1．8 泵的自动切换11 7．3．5 分区内的任何可能故障26 3．1．9 试运转11 7．3．6 任何电机中的故障26 3．1．10 时钟功能11 7．4 系统相关故障27 3．1．11 备用泵11 7．4．1 电压下降273．1．12 缩减运行12 8.维护273．1．13 泵的优先次序12 8．1 增压设备的维护27 3．1．14 格兰富总线12 8．1．1 泵27 3．2 控制参数13 8．1．2 电机轴承27 3．2．1 泵的分区配置13 8．1．3 霜冻保护27 3．2．2 分区类型/控制参数13 8．2 Control 2000 F的维护273．2．3 设置的优先次序13 9.运行和故障指示283．2．4 设定点14 10. 故障查找表293．2．5 设定点的作用14 11.技术数据303．2．6 开/关区15 11．1 水力数据30 3．2．7 控制值的测量单位16 11．2 工作条件30 3．2．8 系统时间16 11．3 声压级30 3．2．9 最小开关转换频率 1 6 11．4 电气数据313．2．10 中等开关转换频率16 12.术语汇编3 23．2．11 控制功能17 13. 显示概观33 3．2．12 PFU2000模拟输入1配置173．2．13 PFU2000模拟输入2配置173．2．14 PFU2000模拟输入3配置173．2．15 PFU2000模拟输入4配置183．2．16 斜线时间183．2．17 泵的最低限速193．2．18 最大限制(超压) 193．2．19 最小限制193．2．20 最小限制时的运行193．2．21 最小预压力193．3 泵参数193．3．1 最高扬程203．3．2 运行时间203．3．3 启动时间204安装204．1 安装场所204．2 水力部分的安装204．3 电气连接205启动42 15．1 未配PMU2000控制系统的Hydro2000 F 215．1．1 通过临时接入的控制系统PMU2000的设置215．2 配有PMU2000 控制系统的Hydro 2000 F 215．3 转向215．4退出运行22562． 产品概述2．1 格兰富Hydro 2000 F格兰富增压设备Hydro 2000 F 由几台带有必要配件的泵及安装在共用底座上的格兰富control 2000F 组成。
