第六章 第一节 传感器及其工作原理 随堂达标自测

第六章水平测试测试时间:90分钟满分:100分一、选择题(本大题共10小题,每小题4分,共40分。

在第1~ 6题给出的4个选项中,只有一个选项正确;在第7~10题给出的四个选项中,有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错的得0分。

1.下列说法正确的是(A.凡将非电学量转化为电学量的传感器都是物理传感器B.湿敏传感器只能是物理传感器C.物理传感器只能将采集到的信息转化为电压输出D.物理传感器利用的是物质的物理性质和物理效应答案 D解析各种传感器虽然工作原理不同,但基本功能相似,多数是将非电学量转化为电学量,故A错;湿敏传感器为化学传感器,故B 错;传感器既可将信息转化为电压输出,也可转化为电流、电阻等输出,故C错;由物理传感器定义知D正确。

2.[2015·德州高二检测]下列有关传感器的说法中错误的是(A.汶川大地震时用的生命探测仪利用了生物传感器B.“嫦娥二号”卫星星载的立体相机获取月球数据利用了光传感器C.电子秤称量物体质量是利用了力传感器D.火灾报警器能够在发生火灾时报警是利用了温度传感器答案 D解析生命探测仪是利用生物传感器,立体相机是利用光学传感器,电子秤是利用压力传感器,火灾报警是在烟雾浓度达到一定程度时能够输出电信号,使警铃发声或使红灯闪烁,自动报警,利用了光学传感器而不是利用了温度传感器,A、B、C对,D错。

3.如图是用电流传感器(相当于电流表,其电阻可以忽略不计研究自感现象的实验电路,图中两个电阻的阻值均为R,L是一个自感系数足够大的自感线圈,其直流电阻值也为R。

图中是某同学画出的在t0时刻开关S由闭合变为断开,通过传感器的电流随时间变化的图象。

关于这些图象,下列说法中正确的是(A.甲图是通过传感器1的电流随时间变化的情况B.乙图是通过传感器1的电流随时间变化的情况C.丙图是通过传感器2的电流随时间变化的情况D.丁图是通过传感器2的电流随时间变化的情况答案 C解析开关S由闭合变为断开,传感器1中的电流立刻变为零,如丁图;传感器2中的电流由于线圈的自感作用,电流反向并逐渐减小,C正确,A、B、D错误。

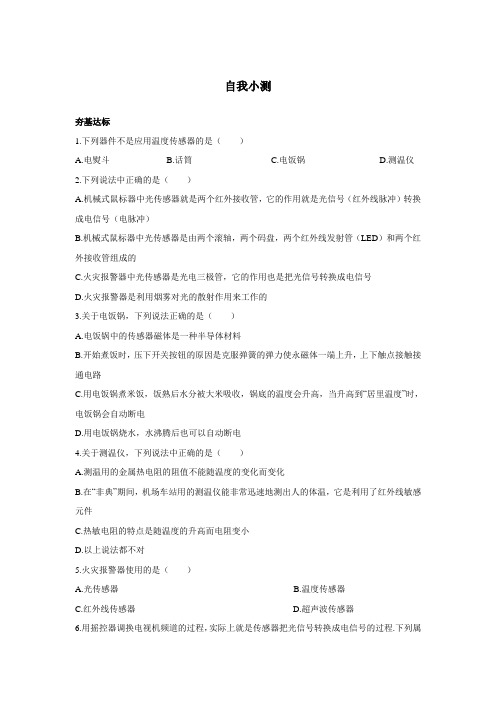

自我小测夯基达标1.下列器件不是应用温度传感器的是（）A.电熨斗B.话筒C.电饭锅D.测温仪2.下列说法中正确的是（）A.机械式鼠标器中光传感器就是两个红外接收管，它的作用就是光信号（红外线脉冲）转换成电信号（电脉冲）B.机械式鼠标器中光传感器是由两个滚轴，两个码盘，两个红外线发射管（LED）和两个红外接收管组成的C.火灾报警器中光传感器是光电三极管，它的作用也是把光信号转换成电信号D.火灾报警器是利用烟雾对光的散射作用来工作的3.关于电饭锅，下列说法正确的是（）A.电饭锅中的传感器磁体是一种半导体材料B.开始煮饭时，压下开关按钮的原因是克服弹簧的弹力使永磁体一端上升，上下触点接触接通电路C.用电饭锅煮米饭，饭熟后水分被大米吸收，锅底的温度会升高，当升高到“居里温度”时，电饭锅会自动断电D.用电饭锅烧水，水沸腾后也可以自动断电4.关于测温仪，下列说法中正确的是（）A.测温用的金属热电阻的阻值不能随温度的变化而变化B.在“非典”期间，机场车站用的测温仪能非常迅速地测出人的体温，它是利用了红外线敏感元件C.热敏电阻的特点是随温度的升高而电阻变小D.以上说法都不对5.火灾报警器使用的是（）A.光传感器B.温度传感器C.红外线传感器D.超声波传感器6.用摇控器调换电视机频道的过程，实际上就是传感器把光信号转换成电信号的过程.下列属于这类传感器的是（）A.红外报警装置B.走廊照明灯的声控开关C.自动洗衣机中的压力传感装置D.电饭煲中控制加热和保温的温控器能力提升7.如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于Ω档，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（）A.θ′＝θB.θ′＜θC.θ′＞θD.不能确定θ和θ′的关系8.图为某一热敏电阻R(电阻值随温度的改变而改变，且对温度很敏感)的I－U关系曲线图.（1）为了通过测量得到上图所示I－U关系的完整曲线图.在下图图a和图b两个电路中应选择的是图________________；简要说明理由：______________（电源电动势为9V，内阻不计，滑线变阻器的阻值为0～100Ω）（2）在上图电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1＝250Ω.由热敏电阻的I－U关系曲线可知，热敏电阻两端的电压为_________V；电阻R2的阻值为________Ω.（3）举出一个可以应用热敏电阻的例子：________________________________________. 9.温度传感器是对温度敏感的元件，它将感受到的温度信号转变成测量的量（一般是电学量），从而直接反映出其变化.某种材料的R—t图线如图甲所示，（1）它能否作为温度传感器的感应元件？（2）把这种材料制成的电阻和一个电热器串联，如图乙，可达到何种自动控制效果？10.某家用电器具有加热保温的功能，其原理如图所示.电器发热电阻R的额定电压为220 V，额定功率为600 W，加热时，按下温控开关S与a、b接触，此时红色指示灯亮，当温度达到一定时，温控开关S自动跳接到C，使电器处于保温状态，此时黄色指示灯亮，红灯标有“6V 1W”，黄灯标有“12V 3W”的字样.工作时两灯均能正常发光（虚线框内为电器的加热和保温装置）.求：（1）试分析R1的作用.（2）求出R1的阻值.（3）求保温时该电器保温装置的发热功率.拓展探究11.请用仪器：热敏电阻，学生电源，继电器，滑动变阻器，开关，导线等设计一个由温度控制小灯泡发亮的电路.参考答案1解析：电熨斗、电饭锅、测温仪是应用温度传感器，话筒是应用声传感器.答案：B2解析：机械式鼠标器中光传感器中只有一个滚轴，所以B错.答案：ACD3解析：电饭锅中的温度传感器其主要元件是铁氧体，A错，因水开时温度约为100°C，达不到居里温度103°C，故不能自动断电，则选项D错.温控开关只能手动闭合.答案：BC4解析：测温仪常用测温元件是金属热电阻，其阻值随温度的变化而变化，A错；机场车站用的测温仪需要快速测出人的体温，因此它是利用了红外线敏感元件，B正确；热敏电阻的特点就是电阻随温度的升高而减小，C也是正确的.答案：BC5解析：火灾报警器使用的敏感元件是温度传感器和光传感器.答案：AB6解析：声控开关是将声音信号转换成电信号，自动洗衣机的压力传感器是形变这个非电物理量转换成电信号的.电饭煲中控制加热和保温的温控器是将温度信号转换成电信号的.答案：A7解析：光敏电阻的特性就是随着光照强度的增强，电阻减小，用手掌挡住部分光线，电阻将变大，指针偏角减小.答案：B8解析：（1）图a 中的滑动变阻器为分压接法，图b 中的滑动变阻器为限流接法，在分压电路中，滑片移至最左端时热敏电阻电压为零，滑到最右端时电压最大（电源内阻很小，U max ＝E ），显然电压的调节范围是0～E ，完全满足题目要求.而限流电路滑片移到最左端时，热敏电阻两端电压最小为R rR R E U ∙++=0min ，滑到最右端时电压最大为U max ＝E ，其电压变化范围为R rR R E ∙++0～E ，很明显限流电路的电压变化范围小，不能测出全部图线所需数据.（2）流过电阻R 1的电流为mA A R U I 36250911===，所以流过热敏电阻的电流为I ＝I 总－I 1＝70 mA －36 mA ＝34 mA ，在伏安特性曲线上可以看出，当I ＝34 mA 时，电压U ＝5.2 V ，R 2两端的电压U 2＝U 总－U ＝9 V －5.2 V ＝3.8 V ，所以Ω=Ω==8.111034.08.3222I U R （3）“热敏温度计”就是应用的热敏电阻.答案：（1）a 电压可从0 V 调到所需电压，调节范围较大（2）5.2 111.8 （3）热敏温度计 9解析：温度升高或降低导致R 阻值发生变化，使电路中电流发生变化，导致电热器上的电压发生改变，因此可以起到控制效果.答案：（1）能 （2）可达到使电热器保持一定温度的效果10解析：家用电器具有加热和保温两种功能，这两种功能分别对应于电路原理图中的两个状态：当S 接ab 时，发热电阻R 与红灯指示电路并联为加热状态，电阻R 1的作用及R 1的阻值都可通过这一状态解决.当S 接c 时，黄灯与保温电路串联，由黄灯的额定功率和额定电压可求出黄灯正常工作时的电阻，及串联电路即保温电路的电流，再由公式R 总＝U/I 求出总电阻，并由串联电阻关系求出保温电路电阻，由P 保＝I 2R 保求出保温功率，详解如下：（1）当S接ab时，电路是加热状态，电路如图.R红＝U红2/P红＝36 ΩR1起分压、保护红灯的作用.（2）U1＝U－U2＝214 VR1︰R红＝U1︰U红代入数据，求得R1＝1 284 Ω（3）当S接c时，电路为保温状态，电路如图.答案：见解析.11解答：设计图如图，闭合S1后，有电流通过继电器，但R1较大，继电器产生的磁场较弱，当R1的温度升高，电阻减小，继电器产生的磁场显著增大，S2被吸下来，小灯泡发光，温度降低，磁性减弱，S2弹开，小灯泡熄灭，从而达到由温度控制灯炮的亮和灭.我的思考：你能行！________________________________________________________________________________________________________。

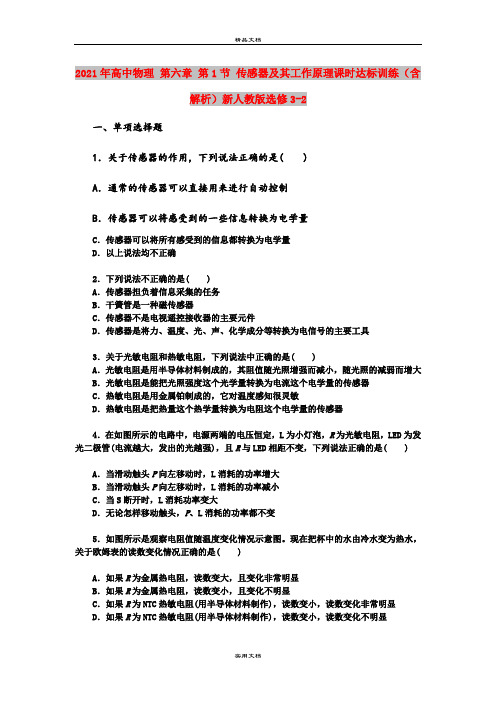

2021年高中物理第六章第1节传感器及其工作原理课时达标训练（含解析）新人教版选修3-2一、单项选择题1．关于传感器的作用，下列说法正确的是( )A．通常的传感器可以直接用来进行自动控制B．传感器可以将感受到的一些信息转换为电学量C．传感器可以将所有感受到的信息都转换为电学量D．以上说法均不正确2．下列说法不正确的是( )A．传感器担负着信息采集的任务B．干簧管是一种磁传感器C．传感器不是电视遥控接收器的主要元件D．传感器是将力、温度、光、声、化学成分等转换为电信号的主要工具3．关于光敏电阻和热敏电阻，下列说法中正确的是( )A．光敏电阻是用半导体材料制成的，其阻值随光照增强而减小，随光照的减弱而增大B．光敏电阻是能把光照强度这个光学量转换为电流这个电学量的传感器C．热敏电阻是用金属铂制成的，它对温度感知很灵敏D．热敏电阻是把热量这个热学量转换为电阻这个电学量的传感器4．在如图所示的电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管(电流越大，发出的光越强)，且R与LED相距不变，下列说法正确的是( )A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当S断开时，L消耗功率变大D．无论怎样移动触头，P、L消耗的功率都不变5．如图所示是观察电阻值随温度变化情况示意图。

现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻，读数变大，且变化非常明显B．如果R为金属热电阻，读数变小，且变化不明显C．如果R为NTC热敏电阻(用半导体材料制作)，读数变小，读数变化非常明显D．如果R为NTC热敏电阻(用半导体材料制作)，读数变小，读数变化不明显二、多项选择题6．如图所示，用光敏电阻LDR和灯泡制成的一种简易水污染指示器，下列说法中正确的是( )A．严重污染时，LDR是高电阻B．轻度污染时，LDR是高电阻C．无论污染程度如何，LDR的电阻不变，阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响7．传感器是一种采集信息的重要器件，如图所示为测定压力的电容式传感器，将电容器、灵敏电流计(零刻度在中间)和电源串联成闭合回路。

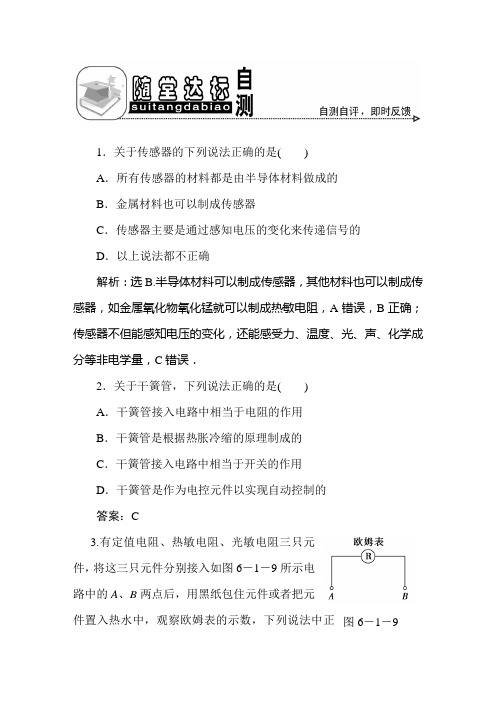

1．关于传感器的下列说法正确的是()A．所有传感器的材料都是由半导体材料做成的B．金属材料也可以制成传感器C．传感器主要是通过感知电压的变化来传递信号的D．以上说法都不正确解析：选B.半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物氧化锰就可以制成热敏电阻，A错误，B正确；传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量，C错误．2．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C3.有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图6－1－9所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正图6－1－9确的是( )A ．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B ．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C ．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D ．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：选AC.热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．4.如图6－1－10所示，截面为矩形的金属导体，放在磁场中，当导体中通有电流时，导体的上下表面的电势有什么关系( )A ．U M ＞U NB ．U M ＝U NC ．U M ＜U ND ．无法判断 解析：选A.霍尔效应形成的原因是带电粒子在磁场中受到洛伦兹力的作用，做定向移动形成的，根据左手定则，电子受到向下的洛伦兹力作用，向N 板运动，则M 板剩下正电荷，所以U M ＞U N .故选A. 图6－1－10。

1 传感器及其工作原理记一记传感器及其工作原理1个定义——传感器的定义4种传感器——光传感器、温度传感器、霍尔元件、电容式传感器辨一辨1.传感器可以把非电学量转化为电学量．(√)2．所有传感器的材料都是由半导体材料做成的．(×)3．金属热电阻随温度的升高导电能力增强．(×)4．热敏电阻一般用半导体材料制作，导电能力随温度的升高而增强，但灵敏度低．(×) 5．霍尔元件一共有两个电极，电压这个电学量就通过这两个电极输出．(×)想一想1.光照越强，光敏电阻的阻值越大还是越小？为什么？提示：越小．光敏电阻的构成物质为半导体材料，无光照时，载流子少，导电性能不好；随着光照的增强，载流子增多，导电性变好．2．热敏电阻与金属热电阻一样吗？提示：不一样．热敏电阻是半导体元件，其电阻随温度的升高而减小，灵敏度较高；金属热电阻是金属导体，电阻随温度的升高而增大，稳定性好，测温范围大．3．为解决楼道里的照明问题，在楼道内安装一个传感器与控制电灯的电路连接．当楼道内有人走动而发出声响时，电灯即与电源接通而发光，这种传感器是什么传感器，它的输入、输出信号各是什么？提示：它是声电传感器，输入的是声信号，输出的是电信号．思考感悟：练一练1.有一电学元件，温度升高时电阻却大幅度地减小，则这种元件使用的材料可能是( )A．金属导体 B．绝缘体C．半导体 D．超导体解析：金属导体的电阻随温度的升高而增大，超导体的电阻几乎为零，半导体(如热敏电阻)的阻值随温度的升高而大幅度地减小．C项正确．答案：C2．关于传感器及其作用，下列说法正确的是( ) A ．传感器一定是把非电学量转换为电学量 B ．传感器一定是把非电学量转换为电路的通断C ．传感器把非电学量转换为电学量是为了方便地进行测量、传输、处理和控制D ．电磁感应是把磁学的量转换为电学的量，所以电磁感应也是传感器解析：传感器是指一种元件或装置，它能感受力、温度、光、声、磁、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断；其作用和目的是更方便地测量、传输、处理、控制非电学量，找出非电学量和电学量之间的对应关系．电磁感应是原理，不是元件和装置，不能称为传感器，C 项正确．答案：C 3.如图所示是一火警报警器的一部分电路示意图，其中R 2为用NTC 半导体热敏材料制成的传感器，电流表为值班室的显示器，a 、b 之间接报警器，当传感器R 2所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是( )A ．I 变大，U 变大B ．I 变小，U 变小C ．I 变小，U 变大D ．I 变大，U 变小解析：当R 2处出现火情时，NTC 热敏材料制成的传感器的电阻将减小，则此时电路中的总电阻减小，由闭合电路欧姆定律可知：外电路电压将减小，U 减小；电路中的总电流增大，所以R 1上的电压增大，显示器两端的电压将减小，电流I 减小，B 项正确．答案：B 4.(多选)如图所示为某霍尔元件的工作原理示意图，该元件中电流I 由正电荷的定向运动形成．下列说法正确的是( )A ．M 点电势比N 点电势高B ．用霍尔元件可以测量地磁场的磁感应强度C ．用霍尔元件能够把磁学量转换为电学量D ．若保持电流I 恒定，则霍尔电压U H 与B 成正比解析：当正电荷定向运动形成电流时，正电荷在洛伦兹力作用下向N 极聚集，M 极感应出等量的负电荷，所以M 点电势比N 点电势低，A 项错误；根据霍尔元件的特点可知，B 、C 两项正确；因霍尔电压U H ＝k IB d，保持电流I 恒定时，霍尔电压U H 与B 成正比，D 项正确．答案：BCD要点一 传感器1.传感器可以进行信息采集并把采集到的信息转换为易于控制的量，其工作过程可能是( )A ．将力学量(如形变量)转换成磁学量B ．将电学量转换成热学量C ．将光学量转换成电学量D．将电学量转换成力学量解析：传感器是指能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量或转换为控制电路的通断的一类元件，故只有C 项正确．答案：C2．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是( )A．光传感器 B．温度传感器C．声传感器 D．磁传感器解析：电梯门上安装的是光传感器．答案：A要点二光敏电阻和热敏电阻3.有一电学元件，温度升高时其电阻减小，这种元件可能是( )A．金属导体 B．光敏电阻C．NTC热敏电阻 D．PTC热敏电阻解析：金属导体电阻值一般随温度升高而增大，光敏电阻电阻值是随光照强度的增大而减小，PTC热敏电阻的阻值随温度的升高而增大，只有NTC热敏电阻的阻值随温度的升高而减小，C项正确，A、B、D三项错误．答案：C4.如图所示是观察电阻R的阻值随温度变化情况的示意图，现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻，读数变大，且变化非常明显B．如果R为金属热电阻，读数变小，且变化不明显C．如果R为热敏电阻(用半导体材料制作)，读数变化非常明显D．如果R为热敏电阻(用半导体材料制作)，读数变化不明显解析：如果R为金属热电阻，则读数变大，但不会非常明显，故A、B均错误；如果R 为热敏电阻，读数变化非常明显，故C项正确，D项错误．答案：C5.(多选)如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时( )A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析：当照射光强度增大时，R3阻值减小，外电路电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，而电压表的示数增大，A 项正确，D 项错误；由路端电压减小，而R 1两端电压增大知，R 2两端电压必减小，则R 2中电流减小，故B 项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，C 项正确．答案：ABC 6.如图所示的电路中，电源两端的电压恒定，L 为小灯泡，R 为光敏电阻，R 和L 之间用挡板(未画出)隔开，LED 为发光二极管(电流越大，发出的光越强)，且R 与LED 间距不变，下列说法中正确的是( )A ．当滑动触头P 向左移动时，L 消耗的功率增大B ．当滑动触头P 向左移动时，L 消耗的功率减小C ．当滑动触头P 向右移动时，L 消耗的功率可能不变D ．无论怎样移动滑动触头P ，L 消耗的功率都不变解析：滑动触头P 左移，滑动变阻器接入电路的电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R 减小，最终达到增大流过灯泡的电流的效果，L 消耗的功率增大．答案：A要点三 霍尔元件 7.(多选)如图所示是霍尔元件的工作原理示意图，如果用d 表示薄片的厚度，k 为霍尔系数，相对于一个霍尔元件d 、k 为定值，如果保持电流I 恒定，则可以验证U H 随B 的变化情况．以下说法中正确的是( )A ．将永磁体的一个磁极逐渐靠近霍尔元件的工作面时，U H 将变大B ．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平C ．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平D ．改变磁感线与霍尔元件工作面的夹角，U H 将发生变化解析：一个磁极靠近霍尔元件工作面时，B 增强，由U H ＝k IB d，知U H 将变大，A 项正确；地球两极处磁场可看作与地面垂直，所以工作面应保持水平，B 项正确；赤道处磁场可看作与地面平行，所以工作面应保持竖直，C 项错误；若磁场与工作面夹角为θ，则应有qvB sin θ＝q U H d，可见θ变化时，U H 将变化，D 正确．答案：ABD8.(多选)如图所示是霍尔元件的示意图，一块通电的铜板放在磁场中，板面垂直于磁场，板内通有如图所示方向的电流，a 、b 是铜板上、下边缘的两点，则( )A ．电势φa ＞φbB ．电势φb ＞φaC ．电流增大时，|φa －φb |增大D ．其他条件不变，将铜板改为NaCl 溶液时，电势结果仍然一样解析：铜板中的自由电荷是电子，电子定向移动的方向与电流的方向相反，由左手定则可判断出电子因受洛伦兹力作用而向b 侧偏转，所以φa ＞φb ，A 项正确，B 项错误；因|φa －φb |＝k IB d，所以电流增大时，|φa －φb |增大，C 项正确；若将铜板改为NaCl 溶液，溶液中的正、负离子均向b 侧偏转，|φa －φb |＝0，即不产生霍尔效应，故D 项错误．答案：AC基础达标1.关于传感器的下列说法正确的是( )A ．所有传感器的材料都是由半导体材料做成的B ．金属材料也可以制成传感器C ．传感器主要是通过感知电压的变化来传递信号的D ．以上说法都不正确解析：半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物——氧化锰就可以制成温度计，A 项错误，B 项正确；传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量的变化，C 项错误．答案：B2．(多选)电子电路中常用到一种称为“干簧管”的元件(如图所示)，它的结构很简单，只是玻璃管内封入的两个软磁性材料制成的簧片．当磁体靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用，操纵开关的是磁场这只看不见的“手”．关于干簧管，下列说法正确的是( )A ．干簧管接入电路中相当于电阻的作用B ．干簧管是根据热胀冷缩的原理制成的C ．两个磁性材料制成的簧片接通的原因是被磁化后相互吸引D ．干簧管接入电路中相当于开关的作用解析：当磁体靠近干簧管时，两个簧片被磁化相互吸引而接通，故B 项错误，C 项正确；当磁体远离干簧管时，软磁性材料制成的簧片失去磁性，所以两簧片又分开，因此干簧管在电路中相当于开关的作用，A 项错误，D 正确．答案：CD 3.如图所示，是电容式话筒的示意图，它是利用电容制成的传感器，话筒的振动膜前面有薄薄的金属层，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极．在两极间加一电压U ，人对着话筒说话时，振动膜前后振动，使电容发生变化，从而使声音信号被话筒转化为电信号，其中导致电容变化的原因是电容器两板间的 ( )A．距离变化 B．正对面积变化C．电介质变化 D．电压变化解析：振动膜前后振动，使振动膜上的金属层与金属板间的距离发生变化，从而将声音信号转化为电信号，故A项正确．答案：A4.(多选)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是( )A．置入热水中与不置入热水中相比，欧姆表示数变化较大的一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化的一定是定值电阻C．用黑纸包住与不用黑纸包住相比，欧姆表示数变化较大的一定是光敏电阻D．用黑纸包住与不用黑纸包住相比，欧姆表示数相同的一定是定值电阻解析：热敏电阻的阻值随温度的变化而变化，定值电阻和光敏电阻的阻值不随温度发生变化，故A项正确，B项错误；光敏电阻的阻值随光照的变化而变化，而定值电阻和热敏电阻的阻值不随光照的变化而变化，故C项正确，D项错误．答案：AC5.如图所示，R3是光敏电阻(光照时电阻变小)，当开关S闭合后，在没有光照射时，a、b 两点等电势．当用光照射电阻R3时，则( )A．a点电势高于b点电势B．a点电势低于b点电势C．a点电势等于b点电势D．a点电势和b点电势的大小无法比较解析：R3是光敏电阻，当有光照射时电阻变小，R3两端电压减小，故a点电势升高，因其他电阻的阻值不变，所以a点电势高于b点电势，故A项正确．答案：A6.如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断( )A．θ′＝θB．θ′<θC．θ′>θD．不能确定解析：光敏电阻的阻值随光照强度的增强而减小，用手掌挡住部分光线，阻值变大，指针自左向右偏转角度变小．答案：B7.如图所示，R1为定值电阻，R2为负温度系数(阻值随温度升高而减小)的热敏电阻，L 为小灯泡，当温度降低时( )A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱解析：R2与灯泡L并联后再与R1串联，与电源构成闭合电路，当温度降低时，热敏电阻R2电阻值增大，外电路电阻增大，电流表读数减小，灯泡L两端的电压增大，灯泡的亮度变强，R1两端的电压减小，故只有C项正确．答案：C8．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是( )A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动解析：在0～t1内，I恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动，在t1～t2内，I变大，压敏电阻阻值变小，压力变大，小车做变加速运动，A、B两项错误；在t2～t3内，I不变，压力恒定，小车做匀加速直线运动，C项错误，D项正确．答案：D9.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端的电压U 增大，装置发出警报，此时( )A．R M变大，且R越大，U增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显解析：当R M 变大时，回路的总电阻R 总变大，根据I 总＝ER 总，得干路中的电流减小，S 两端的电压U ＝I 总R S 减小，A 、B 两项错误；当R M 变小时，回路的总电阻R 总变小，根据I 总＝ER 总，得干路中的电流增大，S 两端的电压U ＝I 总R S 增大，而且R 越大，R M 变小时，对回路的总电阻变化的影响越明显，即U 增大越明显，C 项正确，D 项错误．答案：C 10.电磁流量计广泛应用于测量可导电流体(如污水)在管中的流量(即单位时间内通过管内横截面的流体的体积)．为了简化，假设流量计是如图所示的横截面为长方形的一段管道，中空部分的长、宽、高分别为图中的a 、b 、c .流量计的两端与输送流体的管道相连(图中虚线)．图中流量计的上、下两面是金属材料，前、后两面是绝缘材料．现于流量计所在处加磁感应强度为B 的匀强磁场，磁场方向垂直于前、后两面．当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R 的电流表的两端连接，I 表示测得的电流值．已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为( )A.I B ⎝⎛⎭⎪⎫bR ＋ρc a B.I B ⎝⎛⎭⎪⎫aR ＋ρb cC.I B ⎝⎛⎭⎪⎫cR ＋ρa bD.I B ⎝⎛⎭⎪⎫R ＋ρbc a解析：如图甲，导电流体在管中流量Q ＝v ·Δt ·b ·c Δt＝v ·b ·c ①导电流体流经流量计时，在其上、下两表面产生的电动势E ＝B ·c ·v ② 等效电路如图乙，E ＝I ·⎝⎛⎭⎪⎫R ＋ρc ab③由①②③可得Q ＝I B ⎝⎛⎭⎪⎫bR ＋ρc a，A 项正确．答案：A能力达标11.(多选)如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A 是发光仪器，B 是光敏电阻(光照增强时电阻变小)，下列说法中正确的是 ( )A．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小B．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大解析：光敏电阻的阻值与光照强度有关，光照强度越大，光敏电阻阻值越小．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻阻值变小，电路中电流变大，电源内阻上的电压变大，路端电压变小，所以电压表读数变小，A项正确；相反，当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电路中电流变小，电源内阻上的电压变小，路端电压变大，所以电压表读数变大，D项正确．答案：AD12．(多选)压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是( )A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯可能做匀减速下降运动解析：甲图中电流表示数和静止时相等，故可能做匀速直线运动，A项正确．乙图中电流表示数为2I0，且保持不变，故压敏电阻所受压力增大，电阻变小，物体处于超重状态，电梯可能匀加速上升，B项正确．丙、丁图中电流表的示数随时间变化，故电梯的加速度是变化的，不可能是匀加速或匀减速，C、D两项错误．答案：AB13.全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽车安全行驶和驾驶员安全的举措之一，为模仿汽车油表原理，某同学自制一种测定油箱油量多少或变化多少的装置．如图所示，其中电源电压保持不变，R 是滑动变阻器，它的金属滑片是金属杆的一端．该同学在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况，你认为电压表应该接在图中的________两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将________(选填“增大”或“减小”)．解析：由题图可知当油箱内液面高度变化时，R 的金属滑片将会移动，从而引起R 两端电压的变化，且当R ′≫R 时，U R ＝IR 可视为U R 与R 成正比，所以电压表应接在b 、c 两点之间；当油量减少时，电压表示数将增大．答案：b 、c 增大 14.如图所示，厚度为h 、宽度为d 的导体板放在垂直于它的磁感应强度为B 的匀强磁场中，当电流通过导体板时，在导体板的上侧面A 和下侧面A ′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U H 、电流I 和B 的关系为U H ＝k IB d，式中的比例系数k 称为霍尔系数．霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场．横向电场对电子施加与洛伦兹力方向相反的静电力．当静电力与洛伦兹力达到平衡时，导体板上下两侧面之间就会形成稳定的电势差．电流I 是自由电子的定向移动形成的，电子的平均定向速率为v ，电荷量为e .回答下列问题：(1)达到稳定状态时，导体板上侧面A 的电势________(选填“高于”“低于”或“等于”)下侧面A ′的电势．(2)电子所受洛伦兹力的大小为________．(3)当导体板上、下两侧面之间的电势差为U H 时，电子所受静电力的大小为________．(4)由静电力和洛伦兹力平衡的条件，证明霍尔系数k ＝1ne，其中n 代表导体板单位体积中电子的个数．解析：(1)电子向左做定向移动，由左手定则知电子受洛伦兹力的方向向上，故上侧面A 积聚电子，下侧面A ′积聚正电荷，上侧面的电势低于下侧面的电势．(2)F 洛＝evB .(3)F 电＝Ee ＝U H he .(4)当静电力和洛伦兹力平衡时：e U H h＝evB ，U H ＝vBh . 又I ＝nevdh由U H ＝k IB d，得k ＝kU H IB ＝dvBh nevdhB ＝1ne. 答案：(1)低于 (2)evB (3)U Hhe (4)见解析。

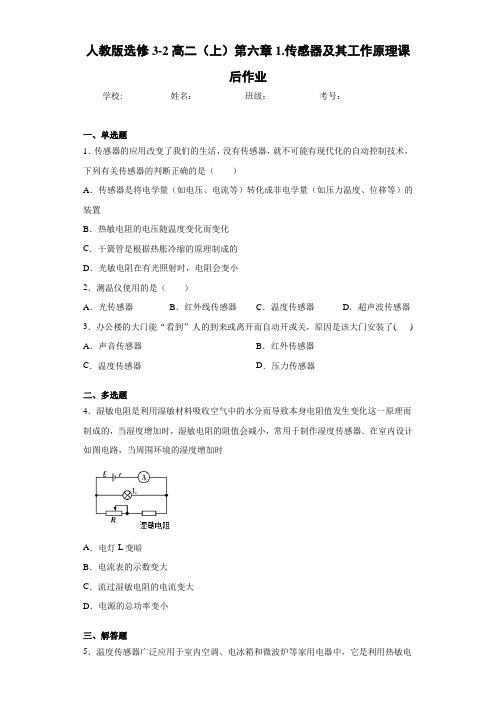

人教版选修3-2高二（上）第六章1.传感器及其工作原理课后作业学校:___________姓名：___________班级：___________考号：___________一、单选题1．传感器的应用改变了我们的生活，没有传感器，就不可能有现代化的自动控制技术，下列有关传感器的判断正确的是（）A．传感器是将电学量（如电压、电流等）转化成非电学量（如压力温度、位移等）的装置B．热敏电阻的电压随温度变化而变化C．干簧管是根据热胀冷缩的原理制成的D．光敏电阻在有光照射时，电阻会变小2．测温仪使用的是（）A．光传感器B．红外线传感器C．温度传感器D．超声波传感器3．办公楼的大门能“看到”人的到来或离开而自动开或关，原因是该大门安装了( ) A．声音传感器B．红外传感器C．温度传感器D．压力传感器二、多选题4．湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的，当湿度增加时，湿敏电阻的阻值会减小，常用于制作湿度传感器．在室内设计如图电路，当周围环境的湿度增加时A．电灯L变暗B．电流表的示数变大C．流过湿敏电阻的电流变大D．电源的总功率变小三、解答题5．温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻的阻值随温度变化而变化的特性工作的．在图甲中，电源的电动势E＝9.0 V，电源内电阻可忽略不计；G为小量程的电流表，电流表内阻R G保持不变；R为热敏电阻，其电阻值与温度的变化关系如图乙的R-t图线所示．闭合开关S.甲乙(1)当R的温度等于40 ℃时，电流表示数I1＝2.25 mA，求电流表内阻R G；(2)当电流表的示数I2＝4.5 mA时，求热敏电阻R的温度T.6．加速度计是测定物体加速度的仪器．在现代科技中，它已成为导弹、飞机、潜艇或宇宙飞船制导系统的信息源．如图所示为应变式加速度计．当系统加速时，加速度计中的敏感元件也处于加速状态．敏感元件由弹簧连接并架在光滑支架上，架与待测系统固定在一起，敏感元件下端可在滑动变阻器R上自由滑动．当系统加速运动时，敏感元件发生位移并转换为电信号输出，就可以根据输出电压的大小求出物体的加速度．已知：敏感元件的质量为m，两侧弹簧的劲度系数均为k，电源电动势为E，电源内阻不计，滑动变阻器的总电阻值为R，有效长度为l，静态时，输出电压为U0，试写出加速度a随输出电压U变化的关系式．参考答案1．D【解析】【详解】A. 传感器是把非电学物理量（如位移、速度、压力角度等转换成电学物理量（如电压、电流、电量等)的一种元件，故A不符合题意；B. 热敏电阻的电阻随温度变化而变化将热量转化为电流这个电学量故B不符合题意；C. 干簧管是将一对磁性材料制成的弹性舌簧片密封于玻璃管中，舌簧端面互叠，但留有空隙，当干簧管处在磁场中，舌簧由于磁化而吸引，利用磁化及磁极间的相互作用，故C不符合题意。

第六章传感器1 传感器及其工作原理A级抓基础1．有一电学元件，温度升高时电阻却大幅度减小，则这种元件可能是( ) A．金属导体B．绝缘体C．半导体D．超导体解析：题中所述四种材料中只有半导体的电阻随温度升高而减小，故选C.答案：C2．街旁的路灯，江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的( )A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B3．(多选)下列方法有可能使半导体材料的电阻率减小的是( )A．升高半导体的温度B．用光来照射半导体C．在半导体中加入微量其他杂质D．以上情况都不可能解析：例如光敏电阻阻值在光照下大大减小，故B正确．负温度系数的热敏电阻阻值随温度的升高而减小，故A正确．在半导体中加入微量其他杂质也可使半导体材料的电阻率减小，故C正确．答案：ABC4．用遥控器调换电视频道的过程，实际上就是传感器把光信号转化为电信号的过程．下列利用这类传感器的是( )A．红外报警装置B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭煲中控制加热和保温的温控器解析：A项为光电传感器，B项为声电传感器，C项为力电传感器，D项为热电传感器．答案：AB级提能力5．(多选)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种：一种是用金属做的热电阻；另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点，下列说法正确的是( )A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小，故选A、D.答案：AD6．如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，L为小灯泡，当温度降低时( )A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱解析：R2与灯L并联后与R1串联，与电流表构成闭合电路，当热敏电阻温度降低时，电阻R2增大，外电路电阻增大，电流表读数减小，灯L电压增大，灯泡亮度变强，R1两端电压减小，故C正确．答案：C7．(多选)如图是霍尔元件的工作原理示意图，如果用d表示薄片的厚度，k为霍尔系数，对于一个霍尔元件d、k为定值，如果保持I恒定．则可以验证U H随磁感应强度B的变化情况．以下说法中正确的是(工作面是指较大的平面)( )A．将永磁体的一个磁极逐渐靠近霍尔元件的工作面，U H将变大B．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平C．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平D．改变磁感线与霍尔元件工作面的夹角，U H将发生变化解析：将永磁体的一个磁极逐渐靠近霍尔元件的工作面时，B增大，I恒定，由公式U H＝kIBd知U H将变大，选项A正确；地球两极的磁场方向沿竖直方向，所以霍尔元件的工作面应保持水平，使B与工作面垂直，选项B正确；地球赤道上的磁场方向沿水平方向，只有霍尔元件的工作面在竖直方向时，B与工作面垂直，选项C错误；改变磁感线与霍尔元件工作面的夹角，B垂直工作面的大小发生变化，U H将发生变化，选项D正确．答案：ABD8．电容式传感器是用来将各种非电信号转变为电信号的装置，由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一物理量的值，如图所示是四种电容式传感器的示意图，关于这四种传感器的作用．下列说法不正确的是 ( )图甲图乙图丙图丁A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度解析：甲图角度变化能导致极板正对面积变化；乙图高度变化能导致极板正对面积变化；丙图F变化能导致极板间距变化；丁图物体位置变化导致电介质变化．所以，甲、乙、丙、丁分别是测角度、液面高度、压力、位移的物理量．故选D.答案：D9.如图所示，R3是光敏电阻，当开关S闭合后，在没有光照射时，a、b两点等电势．当用光照射电阻R3时，则( )A．R3的电阻变小，a点电势高于b点电势B．R3的电阻变小，a点电势低于b点电势C．R3的电阻变大，a点电势高于b点电势D．R3的电阻变大，a点电势低于b点电势解析：R3是光敏电阻，当有光照射时电阻变小，R3两端电压减小，故a点电势将升高，因其他电阻的阻值不变，所以a点电势高于b点电势．答案：A高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2021年高中物理第六章1课传感器及其工作原理课后知能检测新人教版选修3-2 1．(多选)关于干簧管，下列说法正确的是( )A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的【解析】干簧管能感知磁场，是因为当两个舌簧所处位置的磁场方向相同时，就会吸引，所以将其作开关来使用，当磁场靠近的时候，就会实现闭合或断开.【答案】CD2．(xx·涡阳高二检测)霍尔元件能转换哪个物理量( )A．把温度这个热学量转换成电阻这个电学量B．把磁感应强度这个磁学量转换成电压这个电学量实用文档实用文档C ．把力这个力学量转换成电压这个电学量D ．把光照强弱这个光学量转换成电阻这个电学量【解析】 根据霍尔元件工作原理，截流子在洛伦兹力作用下漂移，形成霍尔电压，U H ＝k IBd ，所以它将磁感应强度这个磁学量转换成电压这个电学量，故B 正确．【答案】 B图6­1­133．如图6­1­13所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时，表针自右向左的偏转角度为θ；现用手掌挡住部分光线，表针自左向右的偏角为θ′，则可判断( )A ．θ′＝θB ．θ′<θC ．θ′>θD ．不能确定【解析】 光敏电阻的阻值随光照的减少而增大，所以用手掌挡住部分光线后光敏电阻的阻值变大，多用电表的指针偏角变小．【答案】 B4．(xx·武汉二中高二检测)如图6­1­14所示，R 3是光敏电阻，当开关S 闭合后在没有光照射时，a 、b 两点等电势，当用光照射电阻R 3时，则( )图6­1­14A．R3的电阻变小，a点电势高于b点电势B．R3的电阻变小，a点电势低于b点电势C．R3的电阻变大，a点电势高于b点电势D．R3的电阻变大，a点电势低于b点电势【解析】当光照射R3时，R3阻值变小，R4分压变大，则a点电势将会升高，所以a点电势高于b点电势．【答案】 A5．(xx·怀化高二检测)如图6­1­15所示，是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当外电路中的电流变化说明电容值增大时，则导电液体的深度h变化为( )图6­1­15A．h增大B．h减小C．h不变 D．无法确定【解析】由题意知，导线芯和导电液体构成电容器的两极，类似于平行板电容器的两极，当液面高度发生变化时相当于两实用文档极正对面积发生变化，会引起电容的变化，与平行板电容器类比可得，导电液体深度h增大时，导线芯和导电液体正对面积增大，电容器的电容值变大．【答案】 A6．(多选)(xx·临沂高二检测)对负温度系数的热敏电阻，正确的叙述是( )A．受热后，电阻随温度的升高而迅速减小B．受热后，电阻基本不变C．热敏电阻可以用来测量很小范围内的温度，反应快，而且精确度高D．以上说法都不对【解析】负温度系数的热敏电阻随温度的升高其电阻值减小，热敏电阻可以用来测量很小范围内的温度，反应快，而且精确度高．【答案】AC7．如图6­1­16所示是观察电阻值随温度变化情况的示意图．现把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是(设水对电阻阻值的影响不计)( )图6­1­16A．如果R为金属热电阻，读数变大，且变化非常明显B．如果R为金属热电阻，读数变小，且变化不明显C．如果R为热敏电阻(用半导体材料制成)，读数变化非常明显D．如果R为热敏电阻(用半导体材料制成)，读数变化不明显【解析】金属热电阻的阻值随温度的升高而增大，但灵敏度较差．而热敏电阻(用半导体材料制成)灵敏度高，所以选C.【答案】 C8．(多选)(xx·长沙一中高二检测)如图6­1­17所示电路中，电源电动势为E，内阻为r，R t为负温度系数热敏电阻，R为光敏电阻，闭合开关后，小灯泡L正常发光，由于环境条件改变(光照或温度)，发现小灯泡亮度变暗，则引起小灯泡变暗的原因可能是( )实用文档图6­1­17A．温度不变，光照增强B．温度升高，光照不变C．温度降低，光照增强D．温度升高，光照减弱【解析】由题图可知，当光敏电阻阻值减小或热敏电阻阻值增大时，小灯泡L都会变暗，结合光敏电阻特性可知，A正确，B错误．若光敏电阻阻值减小的同时，热敏电阻的阻值增大，小灯泡L变暗，C正确．若热敏电阻减小，光敏电阻增大，则小灯泡变亮，D错误．【答案】AC9．(多选)如图6­1­18所示，用光敏电阻LDR和灯泡制成的一种简易水污染指示器，下列说法中正确的是( )图6­1­18A．严重污染时，LDR是高电阻B．轻度污染时，LDR是高电阻C．无论污染程度如何，LDR的电阻不变，阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响【解析】严重污染时，透过污水照到LDR上的光线较少，LDR电阻较大，A对，B错；LDR由半导体材料制成，受光照影响电阻会发生变化，C错；白天和晚上自然光强弱不同，或多或少会影响LDR的电阻，D对．【答案】AD10．(xx·杭州高二检测)如图6­1­19所示的实验电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，D为发光二极管(电流越大，发出的光越强)，且R与D相距很近，下列说法正确的是( )图6­1­19A．当滑动触头P向左移动时，L消耗的功率增大实用文档B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动触头P，L消耗的功率都不变【解析】滑动触头向左移动时，电阻减小，通过二极管的电流增大，发出的光增强，故光敏电阻R的阻值减小，通过灯泡L的电流增大，故灯泡消耗的功率增大，选项A对，B错．同理，滑动触头向右滑动时，灯泡L消耗的功率减小，故选项C、D错．【答案】 A11．(xx·西安八校高二联考)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小．某课题研究组在研究某种导电材料的用电器件Z的导电规律时，利用如图6­1­20甲所示的分压电路测得其电压与电流的关系如下表所示：甲乙图6­1­20(1)根据表中数据，判断用电器件Z可能属于上述哪类材料？________．(2)把用电器件Z接入图6­1­20乙所示的电路中，闭合开关，电流表的读数为1.8 A，电池的电动势为3 V，内阻不计，电阻R的电功率为________．【解析】(1)由表格中数据可得，电阻随电压的增大而减小，而电压越大，用电器件温度越高，所以材料为半导体．(2)查表I＝1.8 A时，Z的电压为1.2 V，则U R＝E2－U Z＝3 V－1.2 V＝1.8 V，P R＝IU R＝3.24 W.【答案】(1)半导体(2)3.24 W12．按图6­1­21所示接好电路，合上S1、S2，发现小灯泡不亮，原因是________；用电吹风对热敏电阻吹一会儿热风，会发现小灯泡________，原因是________；停止吹风，会发现____________；把热敏电阻放入冷水中会发现________．实用文档图6­1­21【解析】根据热敏电阻的性质进行分析，由于热敏电阻在常温时阻值较大，左侧电路中电流较小，电磁铁磁性较弱吸不住衔铁；当用电吹风对热敏电阻加热使其阻值变小时，电路中电流增大，电磁铁吸住衔铁，使右侧电路接通，小灯泡亮了；停止吹风后，小灯泡不会立即熄灭，因为热敏电阻温度仍然较高，当把热敏电阻放入冷水后，热敏电阻温度降低很快，阻值变大，故小灯泡很快熄灭．【答案】见解析35391 8A3F 訿H38601 96C9 雉;227077 69C5 槅23058 5A12 娒28694 7016 瀖 31373 7A8D 窍28416 6F00 漀40665 9ED9 黙22889 5969 奩30118 75A6 疦实用文档。

传感器(时间:45分钟 满分:100分)知识点分布表一、选择题(本题共8小题,每小题6分,共48分。

在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求。

全部选对的得6分,选对但不全的得3分,有选错的得0分)1.在地震抢险救灾中,有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员,根据所学知识,你认为“生命探测仪”可能用到了( )A.红外线传感器B.压力传感器C.振动传感器D.电容传感器解析:伤员被深埋在废墟中,与周围环境和尸体的温度不同,所以生命探测仪是利用红外线传感器探测到活着的被困人员,选项A 正确。

答案:A2.如图所示,R T 为负温度系数的热敏电阻,R 为定值电阻,若往R T 上擦一些酒精,在环境温度不变的情况下,关于电压表示数的变化情况,下列说法中正确的是( )A .变大B .变小C.先变大后变小再不变D.先变小后变大再不变解析:往R T上擦酒精后,酒精蒸发吸热,热敏电阻R T温度降低,电阻值增大,根据串联电路的分压特点,电压表示数变小。

当酒精蒸发完毕后,R T的温度逐渐升高到环境温度后不变,所以热敏电阻的阻值逐渐变小,最后不变。

故电压表的示数将逐渐变大,最后不变。

所以选项D正确。

答案:D3.关于电子秤中应变式力传感器的说法正确的是()A.应变片是由金属导体材料制成的B.当应变片的表面拉伸时,其电阻变小;反之,变大C.传感器输出的是应变片上的电压D.外力越大,输出的电压差值也越大解析:应变片多用半导体材料制成,故选项A错误;传感器输出的是上、下两应变片上的电压差,并且随着外力的增大,输出的电压差值也就越大,故选项B、C错误,D正确。

答案:D4.如图所示是一个路灯自动控制门电路。

天黑了,路灯自动接通,天亮了,路灯自动熄灭。

R G 是光敏电阻(有光照射时,阻值会显著减小),R是分压电阻,J是路灯总开关控制继电器(路灯电路未画),虚线框内应安装的门电路是()A.“与”门电路B.“非”门电路C.“或”门电路D.前面三种电路都可以解析:有光照时,R G变小,R两端电压增大,即输入的为高电势,而J上电压必须小,继电器才不工作,路灯才是不亮的,所以应为非门电路。

《第一节传感器及其工作原理》同步训练(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、某种传感器在工作过程中，将非电学量转换为电学量。

以下哪个选项不是传感器的特点？A、灵敏度高B、响应速度快C、输出稳定D、就职容易2、以下哪个物理量最常用来描述传感器的灵敏度？A、输出电压B、输入电压C、电阻值D、电流变化率3、下列关于压电传感器的描述，错误的是（）A. 压电传感器是将压力转换为电信号的传感器B. 压电效应是指某些物质在外力作用下产生形变，同时产生电荷的现象C. 压电传感器广泛应用于测量力、加速度、压力等D. 压电传感器的输出信号与输入压力成正比4、关于热敏电阻，以下说法正确的是（）A. 热敏电阻的电阻值随温度升高而增大B. 热敏电阻通常用于测量温度C. 热敏电阻的电阻值受光照、湿度等因素的影响D. 热敏电阻的电阻值与温度之间的关系是线性的5、图示为某一温度传感器的工作原理图。

当温度上升时，传感器的电阻值会如何变化？A、增大B、减小C、不变D、无法确定6、如果温度传感器的电阻变化量与温度变化量之间的关系可以线性地表示，我们称这种温度传感器为线性度好的温度传感器。

基于这种理解，下列哪种类型温度传感器通常具有较好的线性度？A、金属热电阻B、半导体热敏电阻C、负温度系数热敏电阻（NTC）D、线性热敏电阻7、以下哪种传感器不属于电磁式传感器？A. 电流传感器B. 电压传感器C. 磁力传感器D. 温度传感器二、多项选择题（本大题有3小题，每小题6分，共18分）1、题目：以下哪些传感器属于电学传感器？A、光电传感器B、热电偶传感器C、超声波传感器D、磁电传感器2、题目：以下关于传感器工作原理的描述，正确的是：A、热敏电阻的电阻值随温度的升高而增大B、光敏电阻的电阻值随光照强度的增加而增大C、霍尔传感器的输出电压与磁场强度成正比D、压电传感器输出电压与施加的压力成正比3、下列关于传感器的说法中，正确的是（）。
