一种集约化养猪场智能化环控管理系统_CN109588325A

专利名称：养殖环境智能控制系统专利类型：实用新型专利
发明人：李英韬
申请号：CN201220218822.3
申请日：20120516
公开号：CN202600456U
公开日：
20121212
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种养殖环境智能控制系统，属于数据信息采集智能控制领域，包括远程后台管理中心、协议转换器、智能主控终端、设备控制器、数据变送器、配电箱，其中远程后台管理中心通过CAN1总线与协议转换器、智能主控终端连接，并通过CAN2总线与设备控制器和数据变送器连接；所述智能主控终端包括读卡模块、存储模块、数码管、键盘、时钟，并通过CAN2总线与设备控制器和数据变送器连接，其中设备控制器连接有配电箱；本实用新型智能程度高稳定性好设备操作简单，提供一种多元化开放化，可实现智能识别数据采集处理及管理的物联网信息采集系统。

申请人：长春市万易科技有限公司
地址：130062 吉林省长春市高新区锦河街155号实验楼406室
国籍：CN
代理机构：长春菁华专利商标代理事务所
代理人：李晓莉
更多信息请下载全文后查看。

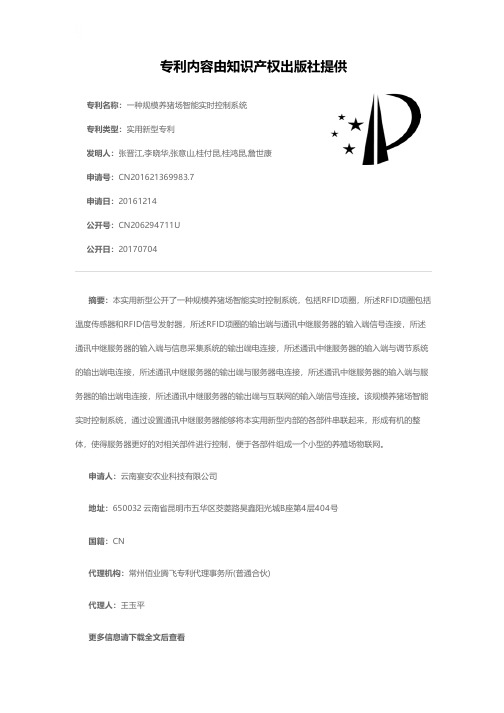

专利名称：一种规模养猪场智能实时控制系统
专利类型：实用新型专利
发明人：张晋江,李晓华,张意山,桂付昆,桂鸿昆,詹世康申请号：CN201621369983.7
申请日：20161214
公开号：CN206294711U
公开日：
20170704
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种规模养猪场智能实时控制系统，包括RFID项圈，所述RFID项圈包括温度传感器和RFID信号发射器，所述RFID项圈的输出端与通讯中继服务器的输入端信号连接，所述通讯中继服务器的输入端与信息采集系统的输出端电连接，所述通讯中继服务器的输入端与调节系统的输出端电连接，所述通讯中继服务器的输出端与服务器电连接，所述通讯中继服务器的输入端与服务器的输出端电连接，所述通讯中继服务器的输出端与互联网的输入端信号连接。

该规模养猪场智能实时控制系统，通过设置通讯中继服务器能够将本实用新型内部的各部件串联起来，形成有机的整体，使得服务器更好的对相关部件进行控制，便于各部件组成一个小型的养殖场物联网。

申请人：云南宴安农业科技有限公司
地址：650032 云南省昆明市五华区茭菱路昊鑫阳光城B座第4层404号
国籍：CN
代理机构：常州佰业腾飞专利代理事务所(普通合伙)
代理人：王玉平
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711419536.7(22)申请日 2017.12.25(71)申请人 沈阳大学地址 110044 辽宁省沈阳市大东区望花南街21号(72)发明人 刘洋　田力威　陈瑶　(74)专利代理机构 沈阳技联专利代理有限公司21205代理人 赵越(51)Int.Cl.A01K 1/00(2006.01)G08C 17/02(2006.01)H04L 29/08(2006.01)(54)发明名称一种猪舍智能控制系统(57)摘要一种猪舍智能控制系统，涉及一种环境控制系统，所述智能控制系统数据采集装置主机正面设有液晶显示屏、正面左下角设有红外接收器、主机上方左侧覆盖有太阳能光伏板，主机上方右侧有五个传感器，从左到右依次为温度传感器、湿度传感器、二氧化碳浓度传感器、光照传感器和氨气浓度传感器；主机右侧为ZigBee天线；温度传感器、湿度传感器、二氧化碳浓度传感器、光照传感器和氨气传感器分别实通过串行口连接到主机内部的MSP430FR2000微处理器；环境控制主机正面配备有液晶显示屏、正面左下角有红外遥控接收器，主机上方覆盖有太阳能电池板；该系统通过猪舍数据采集装置，对猪舍内的生猪生长环境进行调节。

达到使猪舍内环境满足生猪生长的要求。

权利要求书1页 说明书7页 附图3页CN 108064702 A 2018.05.25C N 108064702A1.一种猪舍智能控制系统，其特征在于，所述智能控制系统数据采集装置主机正面设有液晶显示屏、正面左下角设有红外接收器、主机上方左侧覆盖有太阳能光伏板，主机上方右侧有五个传感器，从左到右依次为温度传感器、湿度传感器、二氧化碳浓度传感器、光照传感器和氨气浓度传感器；主机右侧为ZigBee天线；温度传感器、湿度传感器、二氧化碳浓度传感器、光照传感器和氨气传感器分别实通过串行口连接到主机内部的MSP430FR2000微处理器；环境控制主机正面配备有液晶显示屏、正面左下角有红外遥控接收器，主机上方覆盖有太阳能电池板，主机右侧面上方有五个控制接口由上向下依次为加热装置控制接口、制冷空调装置控制接口、喷淋加湿装置控制接口、遮阳板控制接口、通风装置控制接口，主机右侧面下方为ZigBee天线；五个控制接口连接外部加热装置、制冷空调、喷淋加湿装置、遮阳板打开或关闭控制装置和通风装置；加热装置、制冷空调、喷淋加湿装置、遮阳板打开或关闭控制装置和通风装置连接系统主机。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202110116000.8(22)申请日 2021.01.28(71)申请人 浙江金华弘旭机电有限公司地址 321000 浙江省金华市婺城区花溪路818号5#厂房(72)发明人 鲍来善　金梦阳　朱剑军　王永聪　盛曦　(74)专利代理机构 衢州维创维邦专利代理事务所(普通合伙) 33282代理人 高永志(51)Int.Cl.G05B 19/05(2006.01)G01D 21/02(2006.01)(54)发明名称一种智能化生猪养殖集成控制系统及其控制方法(57)摘要本发明涉及一种智能化生猪养殖集成控制系统，其特征在于：包括中央控制系统、猪舍控制系统、养猪场远程视频监控系统、信息安全管理系统、智能办公管理系统和综合用电智能管理系统；所述中央控制系统、猪舍控制系统、养猪场远程视频监控系统、信息安全管理系统、智能办公管理系统和综合用电智能管理系统分别通过PLC控制柜与中央控制系统电连接；所述中央控制系统还连接有中央大屏；所述中央控制系统与政府数据平台或其他数据管理平台对接，且该中央控制系统可通过电脑端及手机端远程监视和控制。

权利要求书3页 说明书9页 附图1页CN 112711223 A 2021.04.27C N 112711223A1.一种智能化生猪养殖集成控制系统，其特征在于：包括中央控制系统、猪舍控制系统、养猪场远程视频监控系统、信息安全管理系统、智能办公管理系统和综合用电智能管理系统；所述中央控制系统、猪舍控制系统、养猪场远程视频监控系统、信息安全管理系统、智能办公管理系统和综合用电智能管理系统分别通过PLC控制柜与中央控制系统电连接；所述中央控制系统还电连接有中央大屏；所述中央控制系统与政府平台对接，且该中央控制系统可通过电脑端及手机端远程监视和控制。

2.根据权利要求1所述的一种智能化生猪养殖集成控制系统，其特征在于：所述猪舍控制系统包括数据接收模块和猪舍；所述数据接收模块包括小型气象站数据库和通讯模块，所述小型气象站数据库通过通讯模块将气象数据传输给猪舍控制系统；所述猪舍包括母猪区、公猪区、怀孕区、妊娠区、保育区和育肥区，所述母猪区、公猪区、怀孕区、妊娠区、保育区和育肥区内均设置有PLC逻辑控制柜，所述猪舍内设置有分别与对应的PLC逻辑控制柜电连接的风机、地沟风机、湿帘、刮粪机、粥料器、单向饲喂器、小群养、料线、高压微雾、除臭墙设备、照明灯具、湿度传感器、二氧化碳传感器、氨气传感器、风速传感器、压差传感器和水压传感器。

专利名称：一种基于智能控制的现代化养猪日常智能管理系统专利类型：发明专利
发明人：霍祥明
申请号：CN202010726373.2
申请日：20200725
公开号：CN111831038A
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本发明公开一种基于智能控制的现代化养猪日常智能管理系统，包括猪舍分类模块、温湿度检测模块、温湿度分析模块、重量检测模块、采食量分析模块、投喂量分析模块、剩余量检测模块、显示模块、控制服务器和存储数据库；本发明通过猪舍分类模块将猪舍内部按照猪的各成长阶段进行分类，并通过温湿度检测模块、温湿度分析模块和控制服务器将各猪舍环境调节到适宜环境范围内，同时通过重量检测模块、采食量分析模块和投喂量分析模块计算各猪舍每天中的每次投食总量，检测各猪舍中猪每次食用后的食物剩余量，综合分析各成长阶段猪的生长影响系数，并进行显示，方便直观查看猪舍温湿度和每次投食量对猪的各成长阶段的生长影响情况。

申请人：霍祥明
地址：610059 四川省成都市成华区二仙桥东三路1号成都理工大学信息科学与技术学院
国籍：CN
更多信息请下载全文后查看。

基于集约化养殖的农业智能监控系统设计农业智能监控系统是在传统农业生产中，借助现代科技手段来提高农业生产效率、降低成本，实现农业生产的智能化管理的一种手段。

而基于集约化养殖的农业智能监控系统设计，更加关注农业养殖全过程中的集约化管理，有效提高养殖效益和产品质量。

一、背景介绍农业养殖是农业生产的重要组成部分，而集约化养殖则是优化农业生产方式的重要途径。

集约化养殖借助技术手段，对养殖过程进行全面管理，包括养殖环境、饲养管理、疾病预防等。

然而，传统的人工监控方式存在劳动强度大、监控精度低等问题。

因此，设计一套基于集约化养殖的农业智能监控系统，能够有效解决传统养殖方式的问题，提高养殖效率和质量。

二、系统设计原则1. 全面性：监控系统要从养殖环境、动物健康等各个方面对养殖全过程进行监控，提供全面的数据支持。

2. 实时性：监控系统要能够实时收集和处理数据，及时发现养殖过程中的异常情况。

3. 可视化：通过数据的可视化展示，使养殖人员能够直观地了解养殖过程，做出正确的决策。

4. 工具化：监控系统应该提供一些工具，例如预警功能、疾病预测等，帮助养殖人员进行决策和管理。

三、系统设计内容1. 养殖环境监控：通过传感器等设备对养殖环境的温度、湿度、氧气含量等参数进行实时监测，并将数据反馈给系统。

系统可以根据这些数据进行环境调控，保持适宜的养殖环境，提高动物的生长速度和养殖效益。

2. 动物行为监控：通过摄像头等设备对养殖场内动物的行为进行监控，例如饮水、进食等行为。

通过计算机视觉技术，可以对动物的行为进行自动识别和分析，及时发现异常情况，并提供预警信息。

3. 疾病诊断与预测：通过对养殖动物的生理参数进行监控和分析，可以对动物的健康状况进行实时评估。

系统可以利用人工智能算法，预测动物可能发生的疾病，并提供相应的预防措施，减少因疾病造成的损失。

4. 饲养管理与数据分析：通过记录养殖场内动物的饮食、生长等数据，系统可以对动物的生长状况进行评估，并提供合理的饲养建议。
