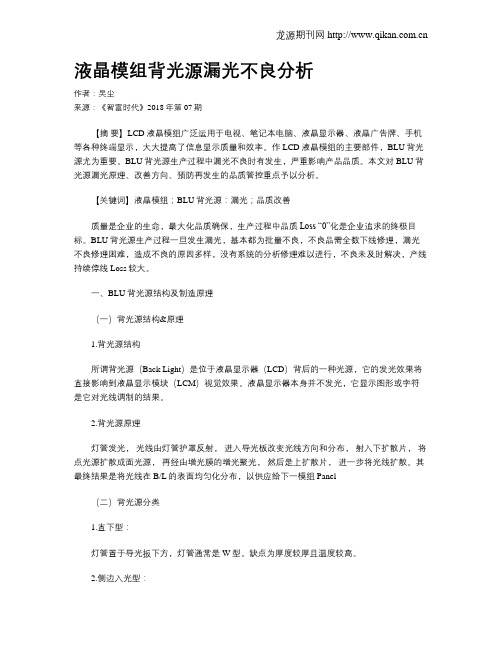

液晶模组背光源漏光不良分析作者：吴尘来源：《智富时代》2018年第07期【摘要】LCD液晶模组广泛运用于电视、笔记本电脑、液晶显示器、液晶广告牌、手机等各种终端显示，大大提高了信息显示质量和效率。
作LCD液晶模组的主要部件，BLU背光源尤为重要。
BLU背光源生产过程中漏光不良时有发生，严重影响产品品质。
本文对BLU背光源漏光原理、改善方向、预防再发生的品质管控重点予以分析。
【关键词】液晶模组；BLU背光源：漏光；品质改善质量是企业的生命，最大化品质确保，生产过程中品质Loss “0”化是企业追求的终极目标。
BLU背光源生产过程一旦发生漏光，基本都为批量不良，不良品需全数下线修理，漏光不良修理困难，造成不良的原因多样，没有系统的分析修理难以进行，不良未及时解决，产线持续停线Loss较大。
一、BLU背光源结构及制造原理（一）背光源结构&原理1.背光源结构所谓背光源（Back Light）是位于液晶显示器（LCD）背后的一种光源，它的发光效果将直接影响到液晶显示模块（LCM）视觉效果。
液晶显示器本身并不发光，它显示图形或字符是它对光线调制的结果。
2.背光源原理灯管发光，光线由灯管护罩反射，进入导光板改变光线方向和分布，射入下扩散片，将点光源扩散成面光源，再经由增光膜的增光聚光，然后是上扩散片，进一步将光线扩散。
其最终结果是将光线在B/L的表面均匀化分布，以供应给下一模组Panel（二）背光源分类1.直下型：灯管置于导光扳下方，灯管通常是W型。
缺点为厚度较厚且温度较高。
2.侧边入光型：灯管置于导光扳侧边，依导光扳型式和光学需求可选用直型灯管，其优点是厚度较薄且无温度较高问题。
（三）BLU Lamp位置分类及构造二、BLU背光源漏光原理BLU背光源漏光即连接电源后，BLU四周有明显的光线射出，导致BLU周边明显过亮的现象。
漏光不良多发侧面型背光源，且多发生在Lamp侧。
发生漏光的根本原因是Lamp和LGP水平高度不一致，导致光线漏出，原本应全数射入LGP内部的光线部分射到LGP外，导致局部过亮或过暗。
