常见显示器工厂模式的进入方法大全（3－2）2007年03月31日星期六下午 01:1921.七喜显示器（HEADY）(1）型号：7KIr面板按键：“Exit”，“↑（Bright）”，“↓(Contrast)”，“Menu”，电源开关“◎” 。

这款显示器的工厂模式进入方法同TCL的该型号显示器。

(2)型号：17F02面板按键：“-”，“+”，“←”,“→”,电源开关“◎”。

工厂模式：未知。

3）液晶显示器JT160面板按键：“1”，“↑”，“↓”，“2”，电源开关“◎”。

工厂模式：未知。

(4).产型1772ED机种MOG17F02面板按键：“MENU”，“←/B”,“→/C”,“EXIT”，电源开关“◎”。

工厂模式：首先关闭显示器电源开关，用手同时按住“MENU”和“→/C”不松手，再打开显示器电源开关，等屏幕出现图像时松开手。

(5).TFT1560PS液晶显示器面板按键：“AUTO”，“←/B”,“→/C”, “MENU”，电源开关“◎”。

工厂模式：未知。

（6）、型号：G556 BGA面板按键：“MENU”，“DOWN”，“－”，“＋”，电源开关工厂模式：同时按住“MENU”和“DOWN”键，再打开显示器电源开关。

等屏幕出现图像时，按下“MENU”键，这时屏幕上出现的菜单即为工厂模式。

22. 大水牛显示器该款显示器是由EMC冠捷公司OEM生产。

面板按键：“Exit”，“↑”，“↓”，“Menu”，电源开关“◎”。

工厂模式：在显示器正在工作时，拔掉显示器电源线后，用左手按住“↑”后不松手，再插上电源线，等屏幕出现图像时，这时屏幕上的OSD菜单就是工厂模式。

其中的“↓”键，还有图像模式调整功能，连续按下“↓”键，显示器的图像模式会在“ZOOM PICTURE”，“WARM PICTURE”，“NORMAL PICTURE ”，“VIDEO PICTURE”四种模式中进行转换。

23.NEC显示器(1). FE771SB CRT显示器面板按键：“Exit”，“←”,“→”,“↑”,“↓”“Select”，“Reset”，电源开关键“●” 。

液晶电视维修快速入门上斌等待太久得来的东西多半已经不是当初自己想要的了。

一层秋雨一阵凉,一瓣落花一脉香,一样流年自难忘,一把闲愁无处藏。

幸福生活九字经:有希望,有事干,有人爱。

女人和女人做朋友,要之以绿叶的姿态,同时也要暗藏红花的心机。

1、显示器开机不上电,电源指示灯不亮,主要检查电源板、电源分两种:一是外置、二是内置（当然包括电源高压一体的易损坏的小元件一搬是:保险、电感、电容、开关管、稳压二极管等。

有些不是很常见的电源，是受CPU控制的，当按按键板开关时,CPU再给电源集电路信号，启动电源电路工作。

2、显示器亮一下就不亮了,或都不亮,电源指示灯亮,或有点点图像（不一定能看到的等等,这种情况看能不能正常关机,或者拔了信号线看指示灯的变化,大致确定是高压板还是灯管引起的故障。

还有一种情况可能是电源和驱动板引起的,首先检查高压板的电源供电,之后检查驱动板有没有启动信号给高压板,检查启动信号一般是量电压,按显示器开关（0-5V的跳变，确定电源板和驱动板是否正常，如果显示器的灯还不点亮,那就重点检查高压板和灯管了。

因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。

检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏;检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。

有条件的维修员应该多备几根高压板,原因是:如果怀凝高压板与灯管故障时,可以插上一根高压板,快速精确判断故障所在。

3、19英寸以下的屏常用四灯、双灯、单灯的高压条,很多品牌机为了节约成本,高压条也有很多是集成在电源板里,如果修不好高压板时,电源板又和高压集成在一起,不可能全换,因为成本太高了,能修好是最好,不能修好的,就应该改造,找出高压板的供电脚、启动脚、地、亮度控制脚、接到替换的高压板里即可。

液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器，无显示。

分析与检修：开机后观察背光灯已经点亮，但开机接人信号却无图像和OSD显示，由此判断应为主板未给显示屏信号引起。

测量驱动板供电正常，判断驱动板不良，试用一通用驱动板更换，并写人正常的面板驱动程序后，故障排除。

【例2】AOC LM-500液晶显示器，只要启动或重启计算机，就会出现近似“花屏”的现象，就好像有高频电磁干扰一样，屏幕上的字迹非常模糊且呈锯齿状。

当进人Windows 系统后，偶尔也会出现这种现象，但持续的时间很短且不太明显，绝大部分时间屏幕显示是正常的。

分析与检修：首先更换了一块显卡，发现故障依旧。

接着用一台工作正常的17in CRT 纯平显示器做替换排除试验，并没有出现类似故障。

分析原因，可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致，特别是在模拟同步信号频率不断变化时，如果液晶显示器的同步电路，或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题，而不能及时调整跟进以保持必要的同步关系，就会出现启动显示异常，而进人系统后又显示正常的奇怪故障现象。

据此，判断故障点很可能是在液晶显示器内部的同步电路，或者是连接接口插针以及传输电缆上。

考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部，且集成电路损坏的可能性微乎其微。

于是，将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。

首先将液晶显示器的外壳拆开，露出内部的连接电缆，用数字式万用表的通、断检查蜂鸣挡，逐个检查连接插针与对应线缆的导通情况，没发现任何断路、短路等物理连接性问题；接着沿电缆连接线的走向，找到印制电路板上的输人控制电路单元，发现在14脚封装的集成电路块边上安装有两个微型半可调电位器，一个在印制电路板上标注为WR*，另一个则为WR1201。

根据以往维修CRT显示器的经验初步判断，这两个微型半可调电位器，很可能就是用于同步微调的，不过到底哪一个有问题呢？为了稳妥以及减少拆卸液晶显示器外壳的次数，用无水酒精将两个半可调电位器全部清洗、擦拭一遍。

维修手册客户/品牌机种名AOC I2369V变更说明版本发布日期变更说明对外机种名对内机种名A00 JAN,28,2013Initial Release I2369V TDCJN27YFVA2HNF.LF A01 FEB,06,201,2 Add new model I2369V/WW TDCJN27YFVA3HNF.LF目录1. 技术规格 -------------------------------------------------------------------------------------------------------------- 4 1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4 1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 52. 操作说明 -------------------------------------------------------------------------------------------------------------- 62.1控制面板--------------------------------------------------------------------------------------------------------- 62.2接口说明--------------------------------------------------------------------------------------------------------- 7 2.3 OSD菜单调整 ------------------------------------------------------------------------------------------------- 83. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 234. 电气方框图 ----------------------------------------------------------------------------------------------------------- 245. 线路图 ----------------------------------------------------------------------------------------------------------------- 255.1主板--------------------------------------------------------------------------------------------------------------- 255.2按键板------------------------------------------------------------------------------------------------------------ 305.3电源板------------------------------------------------------------------------------------------------------------ 316. ISP和DDC烧录SOP --------------------------------------------------------------------------------------------- 347. 故障处理流程 -------------------------------------------------------------------------------------------------------- 477.1主板--------------------------------------------------------------------------------------------------------------- 477.2按键板------------------------------------------------------------------------------------------------------------ 518.主要IC管脚及内部框图 -------------------------------------------------------------------------------------- 529. 附带软件使用SOP--------------------------------------------------------------------------------------------- 569.1分屏软件SOP -------------------------------------------------------------------------------------------------- 56 9.2 e-Saver SOP --------------------------------------------------------------------------------------------------- 57 9.3 i-Menu SOP ---------------------------------------------------------------------------------------------------- 5810. 料件清单 ------------------------------------------------------------------------------------------------------------ 591、技术规格1.1 一般规格1.2 工厂预设模式2. 操作说明2.1控制面板2.2接头引脚分配管脚号信号电缆的 15 针一端管脚号信号电缆的 15 针一端1 视频 - 红色9 +5V2 视频 - 绿色10 接地3 视频 - 蓝色11 N.C.4 N.C. 12 DDC- 串行数据5 检测电缆13 H- 同步6 GND-R 14 V- 同步7 GND-G 15 DDC- 串行时钟8 GND-B管脚号信号名称管脚号信号名称管脚号信号名称1 TMDS 数据 2- 9 TMDS 数据 1- 17 TMDS 数据 0-2 TMDS 数据 2+ 10 TMDS 数据 1+ 18 TMDS 数据 0+3 TMDS 数据 2/4 屏蔽11 TMDS 数据 1/3 屏蔽19 TMDS 数据 0/5 屏蔽4 TMDS 数据 4- 12 TMDS 数据 3- 20 TMDS 数据 5-5 TMDS 数据 4+ 13 TMDS 数据 3+ 21 TMDS 数据 5+6 DDC 时钟14 +5V 电源22 TMDS 时钟屏蔽7 DDC 数据15 接地（对于 +5V ）23 TMDS 时钟 +8 N.C. 16 热插拔检测24 TMDS 时钟 -2.3 OSD 调节明亮度图象设置色温窗口增亮OSD 设置其它退出3 工厂模式调整进入工厂模式方法：关机状态下，长按左右两个方向键后做开机动作，待按键指示灯亮后松手，从OSD菜单后左上角“F”进入工厂。

优派液晶显示器背光故障的维修转自：Ningpanda工作室 原帖：优派液晶显示器修理记/user1/2339/archives/2009/62397.html前一段时间，使用了三年多的优派VX924液晶显示器突然“罢工”了，故障现象为屏幕全黑，每隔2秒会点亮一瞬间，并伴有滋滋声。

当年购买这个显示器时花了4000大洋，淘汰换新的太可惜，于是开始自己动手修理。

打开后盖如下图所示。

这个显示器整体做工还算不错，LCD屏是AUO的，电路板有三块，分别为电源背光一体板、显示处理板和按键LED小板。

按照“望”、“闻”、“问”、“切”的步骤（详细参见《创意电子设计与制作》一书）对整机电路进行检测，发现开关电源部分的若干个电容外观不良，有的已经爆裂漏液，如下图所示。

用电容表测量这些电容，容量已经减小，个别甚至引脚已经断路，初步判断是电容损坏导致电源故障进而无法显示，于是更换了损坏最严重的4个电容，其中100u/400V电容没有找到合适引脚和体积的，只能将大体积贴板安装的电容延长引脚，如下图所示。

更换电容后开机故障依旧，继续检查电路。

这个显示器LCD屏背光为CCFL四灯，主控制IC 为BI3101A，如下图所示。

经检查发现背光电路其中两灯Royer电路的三极管已经击穿，并由此造成电源短路，保护电路动作，每隔2秒会点亮一瞬间再熄灭其实是交替短路和保护。

两个三极管为SOT-89封装，表面刻字为DK，经查找资料确定为ROHM的2SC4672，国内生产此管子的厂家众多，随便从电子市场上购买了两只换上，开机故障排除。

然而还没有欣喜多久，在使用了不到一天后伴随着一声“啪”显示器又黑屏了，这次是一直黑屏。

再次打开后盖发现两只新换的管子已经爆裂，各极之间断路，如下图所示。

之后又怀疑故障是国产管子质量不佳所致，购买了全新原装ROHM的管子换上后开机，显示器又开始正常工作。

之后用了好多天都没问题，基本可以认定是管子的问题了，但一星期后同样的故障又一次出现了。

显示器恢复出厂设置方法详解显示器怎样恢复出厂设置1.TCL显示器1)M1502显示器面板按键：-,+,,,电源开关◎。

工厂模式：首先关闭显示器电源开关，再同时按住-与不松手，打开显示器电源开关，当显示器屏幕出现图像时松开手，这时即进入工厂模式，屏显OSD菜单里多出红色的FAC字母。

不过，对于这款显示器，工厂模式与用户模式功能基本相同，没有特别功能。

2)ML520液晶显示器面板按键：+，-，MENU，电源开关。

工厂模式：首先关闭显示器电源，再按住MENU键不松手，接着打开显示器的电源开关，等屏幕上出现图像内容时松开手，这时就进入显示器的工厂模式状态。

3)M1737显示器面板按键：,,-,+,和电源开关键◎(轻触开关)。

工厂模式进入方式：首先关闭显示器电源，再按下◎后，马上按一下+即松开，这时显示器出现图像后已经进入工厂模式。

其工厂模式中有副亮度和副对比度调整，还有老化开关设置等，比用户模式多出好多项调整内容。

4)M1702显示器面板按键：电源开关和单键飞梭。

工厂模式进入方法：首先关闭显示器电源开关，再按着单键飞梭键不松手，接着打开显示器电源开亲，等屏幕出现图像时，即进入工厂模式。

工厂模式的OSE菜单界面基本与用户模式相同，只是多了三个红色的FAC字母。

5)MF767，768，703M，707,708,709，F4系列屏幕按键：退出Exit,左,右,菜单Menu,电源开关◎。

工厂模式的进入：按下Enter键，屏幕上弹出OSD菜单，再连续按动键移动到ZOOM位置，再连续按下Enter键两次，第二次按下后不要松手，等待大约5秒钟后，在屏幕的中上方会弹出一个谈蓝色底色，深蓝色字符的OSD菜单，这表示已经进入工厂模式调整状态。

选中Exit键可以退出OSD菜单，使OSD菜单消失，便再按Enter键会再次出现，关机退出工厂模式。

选中Return选项可以返回用户界面的OSD菜单状态，此时无需关机即退出工厂模式。

如果是亮度偏暗时，我们可以使用NOKIA显示器测试软件，点击Brightness and Contrast按钮，过入恢度等级显示图案。

电脑显示器的按键板被锁了怎么办电脑显示器的按键板被锁了怎么办?下面是各电脑品牌按键被锁的解决方法：宏基(acer)：在关机的状态下，先同时按住“auto”和”menu”键，再按下“power”键打开显示器。

此时按“menu”键打开osd菜单，将发现osd菜单并不是向平时一样出现在屏幕中央，而是在屏幕左侧，其左上角出现红色“f”符号，用左右键调节光标至“f”符号上，按“menu”键即可。

明基：入工厂模式的方法是：在关机状态下，在按住“menu:和“exit”键的同时，按下“power”键打开显示器。

开机后再按“i”键即可。

lg：在关机的状态下，先按住”menu”键，再按下“power”键打开显示器，调出osd菜单在末端会出现新的选项，进入即可。

优派：关机状态下，先按住“2”的同时按下电源键打开显示器，此时指示灯为黄色。

接着按下“1”打开菜单。

其中右下角出现“f”字符，将光标移到上面去并按“2”即可打开。

三星：在开机状态下，首先在osd菜单中将亮度和对比度值分别调为0，接着进入osd菜单的“信息”页，此时按住’source”键(即enter键)不放保持5秒，屏幕中央会出现“service function”菜单,有些三星的显示器没有source键，此时按下enter(确定)键的效果是一样的.飞利浦：在关机状态下，同时按住“auto”和”menu”键，再按下“power”键打开显示器。

此时按“menu”键打开osd菜单，将发现 osd菜单会出现新的选项，选中后进入即可。

(部分型号需要同时按住“auto”和“ok”键开机，打开osd菜单即可进入)dell：在关机的状态下，先同时按住“enter”键和”+”键，再按下电源键打开显示器。

再按“menu”键即可。

在使用工厂模式时要慎重，在不清楚某个功能之前，最好不要乱调，毕竟大多数用户对显示器不是特别熟悉，进入工厂模式往往会调乱甚至损失显示器。

优派(viewsonic)：关机状态下，先按住“2”的同时按下电源键打开显示器，此时指示灯为黄色。

液晶显示器维修资料一、电源山于解码板需要的供电电压都比较低，所以对电源的滤波效果要求比较高。

时间用长的一些机子刚开机一亮即灭，或者是平时开机工作时画面轻微的忽明忽暗，有时能开机有时不能开机，就极有可能是电源供电不足造成，这些故障在单独电源盒供电只需代换试一试就很容易解决，如果是内置供电那就需拆机检查，主查滤波电路，只要是靠近发热元件的都应该是首换对象。

也可用外接电源并上去试，因为12V和5V很容易做到。

二、高压板（灯管和高压板一起来讲）首先高压板供电良好也是至关重要，高压板坏的典型故障就是开机指示灯亮，能够控制，主机不亮或者一亮即灭。

若是灯管坏（应该说多灯的显示屏不可能一起坏，一般只是坏一根），故障也是一亮即灭。

这样就给维修人员造成一些障碍，不知道到底是灯管坏还是高压板坏，所以我建议维修人员自备一个单灯的高压驱动板，在维修时可以单独用电源驱动板，把每一根灯管都试一遍，一灯两线，两灯四线，四灯八线。

都很好接，只需接其中两根一样的线就可。

四灯六线的取两根同颜色的粗线接上可以试。

基本上不管灯管大小全部都可以试出灯管的好坏，我从12寸到3X寸都试过。

判断完灯管后就可以检查高圧板了，如果是单块高压板，我建议直接换整块，价格便宜且省事。

如果是和电源一体，首查高压板供电保险，再查振荡三极管、二极管，其实上面零件很少，可以用表逐个全测一遍也花不了儿分钟，有的用振荡IC都不是怎么好买，激励IC—般很少坏，我修了很多只是碰到一、二例。

当然在对整合式高压板无计可施的时候可以用单独的高压板代替，只要空间允许。

三、解码板解码板坏的儿率也是比较大，一般冬天坏的多。

都是由于使用者身上的静电在触摸接键的时候导致解码板损坏，好的液晶在按键上就有放电脚，并加了儿层屏蔽，维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替，这样就留下了隐患。

解码芯片的损坏率和MCU的损坏率基本相等，GM系列解码芯片基本上都是键控对地漏电，如果遇到这种系列的芯片，键控脚3. 3V电压被拉坊，更换按键无效，直接换芯片0K（这种芯片也比较好买，只是价格昂贵与整体代换解码板价格相当）。

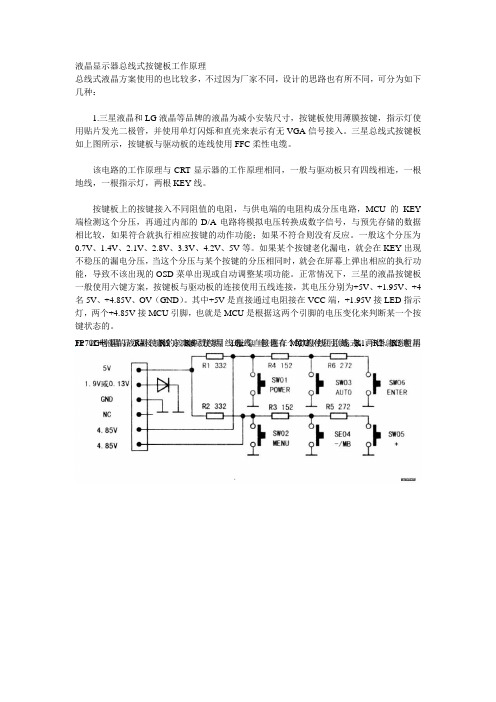

液晶显示器总线式按键板工作原理
总线式液晶方案使用的也比较多，不过因为厂家不同，设计的思路也有所不同，可分为如下几种：
1.三星液晶和LG液晶等品牌的液晶为减小安装尺寸，按键板使用薄膜按键，指示灯使用贴片发光二极管，并使用单灯闪烁和直壳来表示有无VGA信号接入。

三星总线式按键板如上图所示，按键板与驱动板的连线使用FFC柔性电缆。

该电路的工作原理与CRT显示器的工作原理相同，一般与驱动板只有四线相连，一根地线，一根指示灯，两根KEY线。

按键板上的按键接入不同阻值的电阻，与供电端的电阻构成分压电路，MCU的KEY 端检测这个分压，再通过内部的D/A电路将模拟电压转换成数字信号，与预先存储的数据相比较，如果符合就执行相应按键的动作功能；如果不符合则没有反应。

一般这个分压为0.7V、1.4V、2.1V、2.8V、3.3V、4.2V、5V等。

如果某个按键老化漏电，就会在KEY出现不稳压的漏电分压，当这个分压与某个按键的分压相同时，就会在屏幕上弹出相应的执行功能，导致不该出现的OSD菜单出现或自动调整某项功能。

正常情况下，三星的液晶按键板一般使用六键方案，按键板与驱动板的连接使用五线连接，其电压分别为+5V、+1.95V、+4名5V、+4.85V、OV（GND）。

其中+5V是直接通过电阻接在VCC端，+1.95V接LED指示灯，两个+4.85V接MCU引脚，也就是MCU是根据这两个引脚的电压变化来判断某一个按键状态的。

2.明基的液晶按键板方案多数使用线选式，但也有个别的使用总线式，下图就是明基FP71G+液晶显示器使用的按键板方案，三根线直接连在MCU对应引脚，R1、R2、R3使用1kΩ电阻，R4、R5、R6使用10kΩ电阻，每根线上连接两个按键。

一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。

而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。

先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。

目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！！！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象？？？？大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3."3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC振荡等）。

液晶显示器参数和部件详解一、液晶面板液晶面板是液晶显示器的主要组件，占去了液晶显示近80%的成本。

目前世界上拥有面板制造技术的厂家并不多，只有SHARP（夏普）、SANYO（三洋）、三星、LG-Philips、台湾的友达等厂商拥有核心技术，大多数液晶显示器都是用它们的面板来组装生产的。

面板的质量和身价目前分为三档：日本的三洋、夏普属于一档，多被采用在高端的产品上，如：sony,优派，纯净界等,价格也相对高昂；韩国的三星、LG 与Philips属于二级，多数使用在搭配品牌机出售的显示器上；友达等台湾厂商则属于第三档，也是低端液晶经常采用的面板。

二、坏点所谓坏点,是指液晶显示器上无法控制的恒亮或恒暗的点。

坏点分为两种:亮点与暗点一般来说亮点会比暗点更令人无法接受所以很多monitor厂商会保证无亮点但好象比较少保证无暗点的。

但以目前技术水平来看如果将有坏点的液晶面板报废，因此坏点的多少成为了面板的分级时的主要依据。

厂商一般会避开坏点分割液晶板，把没有坏点或者极少坏点的液晶面板以较高的价格出售，而坏点数目比较多的则低价卖给小厂生产成廉价的产品。

目前主要的分级标准为：面板厂商标准：韩系厂商，3个以下为A级日系厂商，5个以下为A级台系厂商，8个以下为A级主流液晶显示器品牌准：AA级：无任何坏点的LCD显示器为AA级。

A级：3个坏点以下，其中亮点不超过一个，且亮点不在屏幕中央区内。

B级：3个坏点以下，其中亮点不超过二个，且亮点不在屏幕中央区内。

三、分辨率：LCD的分辨率与CRT显示器不同，一般不能任意调整，它是制造商所设置和规定的。

分辨率是指屏幕上每行有多少像素点、每列有多少像素点，一般用矩阵行列式来表示，其中每个像素点都能被计算机单独访问。

不同尺寸的面板实际像素不一样，它们的最佳分辨率也不同。

而相同尺寸下分分辨率越大，显示图像越精细，所显示的内容僦会越多，点距就越小，显示的字体也就越小。

四、对比度液晶面板制造时选用的控制IC、滤光片和定向膜等配件，与面板的对比度有关，对一般用户而言，对比度能够达到350:1就足够了，但在专业领域这样的对比度平还不能满足用户的需求。

液晶显示器总线式按键板工作原理
总线式液晶方案使用的也比较多，不过因为厂家不同，设计的思路也有所不同，可分为如下几种：
1.三星液晶和LG液晶等品牌的液晶为减小安装尺寸，按键板使用薄膜按键，指示灯使用贴片发光二极管，并使用单灯闪烁和直壳来表示有无VGA信号接入。

三星总线式按键板如上图所示，按键板与驱动板的连线使用FFC柔性电缆。

该电路的工作原理与CRT显示器的工作原理相同，一般与驱动板只有四线相连，一根地线，一根指示灯，两根KEY线。

按键板上的按键接入不同阻值的电阻，与供电端的电阻构成分压电路，MCU的KEY 端检测这个分压，再通过内部的D/A电路将模拟电压转换成数字信号，与预先存储的数据相比较，如果符合就执行相应按键的动作功能；如果不符合则没有反应。

一般这个分压为0.7V、1.4V、2.1V、2.8V、3.3V、4.2V、5V等。

如果某个按键老化漏电，就会在KEY出现不稳压的漏电分压，当这个分压与某个按键的分压相同时，就会在屏幕上弹出相应的执行功能，导致不该出现的OSD菜单出现或自动调整某项功能。

正常情况下，三星的液晶按键板一般使用六键方案，按键板与驱动板的连接使用五线连接，其电压分别为+5V、+1.95V、+4名5V、+4.85V、OV（GND）。

其中+5V是直接通过电阻接在VCC端，+1.95V接LED指示灯，两个+4.85V接MCU引脚，也就是MCU是根据这两个引脚的电压变化来判断某一个按键状态的。

1kΩ电阻，R4、R5、R6使用10kΩ电阻，每根线上连接两个按键。

2.明基的液晶按键板方案多数使用线选式，但也有个别的使用总线式，下图就是明基FP71G+液晶显示器使用的按键板方案，三根线直接连在MCU对应引脚，R1、R2、R3使用。

显示器用户功能按键使用说明书目录一、基本功能按键 (1)1、零位设置按键 (1)2、量程设置按键 (1)3、零压力微调按键 (1)二、用户功能按键 (1)1、显示单位设 (1)2、零位设置（4mA设定点） (2)3、量程设置（20mA设定点） (3)4、固定电流设置 (3)5、阻尼值设置 (3)6、线性、开方设置 (3)7、恢复出厂设置 (3)8、常见故障及处理 (4)一、基本功能全隔离智能电路板外观图。

（图1-1 主板、显示器外观图）图1-1. 主板、显示器外观图注意：主板按键和显示器按键使用完全相同。

1、零位设置按键——显示器按键F1在无HART通信组态软件和手操器的情况下，该按键可用来修改零位（4mA设定点）压力值。

对变送器施加跟4mA对应的压力值，按下此键，大约5秒钟后，环路输出为4mA。

2、满位设置按键——显示器按键F2在无HART通信组态软件和手操器的情况下，该按键可用来修改满位（20mA设定点）压力值。

对变送器施加跟20mA对应的压力值，按下此键，大约5秒钟后，环路输出为20mA。

举例如下：如要将一台量程为：0—40Kp的压力变送器的量程修改为：5—30Kp。

在无HART通信组态软件和手操器的情况下，首先对变送器施加5Kp的压力，待压力稳定（约15秒钟）后，按下F1键大约5秒钟后，环路电流值变为约4mA，这时零位4mA对应的压力值为5Kp。

再对变送器施加30Kp的压力，待压力稳定（约15秒钟）后，按下F2键大约5秒钟后，环路电流值变为约20mA，这时满位20mA对应的压力值为30Kp，这台变送器的量程就被修改为5—30Kp了。

注意：用F1和F2按键修改变送器量程时，一定要先修改零位（4mA设定点）的压力值，然后再修改满位（20mA设定点）的压力值。

一般情况下，不推荐使用上述方法修改零位和量程，应该用显示器上的“三按键组合”（下面所述的用户功能按键）或HART通信组态软件以及手操器进行无源（不加压力源）迁移修改零位和量程。

液晶显示器常见的故障与解决方法一、白屏1、出现白屏现象表示背光板能正常工作，首先判断主板能否正常工作，可按电源开关查看指示灯有无反应，如果指示灯可以变换颜色，表明主板正常工作。

1）、检查主板信号输出到屏的连接线是否有接触不良（可以替换连接线或屏）；2）、检查主板各个工作点的电压是否正常，特别是屏的供电电压；3）、用示波器检查行、场信号和时钟信号（由输入到输出）。

2、如指示灯无反应或不亮，表明主板工作不正常1）、检查主板各工作点的电压，要注意EEPROM的电压（4.8V左右），复位电压（高电平或低电平，根据机型不同，）MCU电压，如出现电源短路，要细心查找短路位置，会有PCB板铜箔出现短路的可能；2）、查找MCU各脚与主板的接触是否良好；3）、检查主板芯片和MCU是否工作，可以用示波器测量晶振是否起振；4）、必要时替换MCU或对MCU进行重新烧录。

二、黑屏1、首先要确定是主板问题还是背光板问题，可查看指示灯有无反应，如果连指示灯都不亮，则要查看主板电源部分。

1）、用万用表测量各主要电源工作点，保险丝是否熔断，如果熔断就要断开电源，用电阻档测量各主要电源工作点有无短路，出现短路就要仔细找线（是否线路板铜箔短路）和各个相关元器件（是否损坏，是否连锡）；2）、如无短路现象，则可参照白屏现象维修，保证各工作点电压和信号的输入与输出处于正常工作状态。

2、如果主板的工作状态都正常，就要检查背光板。

1）、检查主板到背光板的连接有无接触不良；2）、用万用表测量背光的电压，要有12V的供电电压，要有3.3-5V的开关电压和0-5V的背光调节电压，背光的开关电压最为重要，如果出现无电压或电压过低，要检查MCU的输出电平和三极管的工作状态是否正常，注意有无短路现象，必要时替换各元器件。

三、缺色1、检查主芯片到连接座之间有无短路、虚焊（注意芯片脚，片状排阻和连接座，特别是扁平插座）；2、检查屏到主板的连接线如扁平电缆之间有无接触不良；3、必要时更换主板，连接线，甚至屏，找出问题所在。
