7.2 林格曼烟气黑度图法的测定
1 . 工作原理
烟气林格曼黑度（浓度）是评价排放烟尘浓度的一项重要指标。林格曼黑 度就是用视觉方法对烟气黑度进行评价的一种方法。
7.1 概述
3.实训阶段
①按拟定的实训步骤进行操作，既要大胆，又要细心认真测定数据，并做到边操作、边思考、边记 录。仔细观察设备运行情况。 ②将观察到的现象、测定的数据等，如实记录在报告本上，不得杜撰或随意删减原始数据，原始数 据不得涂改或用橡皮擦拭，如记错可在原始数据上划一道杠，再在旁边写上正确值。
常用的测定装置有
林格曼烟气浓度图
测烟望远镜
光电测烟仪
7.2 林格曼烟气黑度图法的测定
2 . 设备仪器
1. 林格曼烟气黑度图，标准样图二份，学生仿真制作图册若干份。 2. 计时器 (秒表或手表)，精度1秒。 2块； 3. 烟气黑度图支架。 4. 风向、风速测定仪。 2个 2个

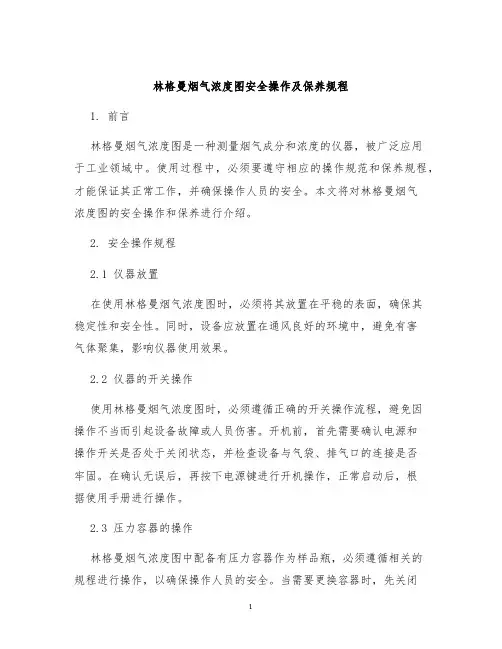

林格曼烟气浓度图安全操作及保养规程1. 前言林格曼烟气浓度图是一种测量烟气成分和浓度的仪器，被广泛应用于工业领域中。

使用过程中，必须要遵守相应的操作规范和保养规程，才能保证其正常工作，并确保操作人员的安全。

本文将对林格曼烟气浓度图的安全操作和保养进行介绍。

2. 安全操作规程2.1 仪器放置在使用林格曼烟气浓度图时，必须将其放置在平稳的表面，确保其稳定性和安全性。

同时，设备应放置在通风良好的环境中，避免有害气体聚集，影响仪器使用效果。

2.2 仪器的开关操作使用林格曼烟气浓度图时，必须遵循正确的开关操作流程，避免因操作不当而引起设备故障或人员伤害。

开机前，首先需要确认电源和操作开关是否处于关闭状态，并检查设备与气袋、排气口的连接是否牢固。

在确认无误后，再按下电源键进行开机操作，正常启动后，根据使用手册进行操作。

2.3 压力容器的操作林格曼烟气浓度图中配备有压力容器作为样品瓶，必须遵循相关的规程进行操作，以确保操作人员的安全。

当需要更换容器时，先关闭燃料阀门，然后将压力缓解，再使用扳手等工具取下容器，确保操作时轻拿轻放，避免造成容器破裂。

在安装和更换容器时，需要确认容器的密封性和连接是否牢固。

2.4 仪器的维护为了保证林格曼烟气浓度图的正常工作，必须进行定期的维护和保养。

建议定期进行热电偶的校验和替换，以确保设备的准确性和可靠性。

同时，需要定期清洗和检查仪器中的气路和电路，以排除各种故障和问题。

3. 保养规程3.1 仪器使用前的检查在使用林格曼烟气浓度图前，必须进行设备的全面检查，包括气袋、排气口和压力容器等部件是否连接牢固，以及各种管路是否畅通。

同时，需要确认所有开关功能是否正常，电源是否连接稳固，以及各种传感器是否正常。

3.2 定期清洗和维护定期清洗和维护林格曼烟气浓度图可以保证设备的正常工作状态，以及延长其使用寿命。

建议定期对仪器进行清洗，并更换滤网和各种传感器，以即使仪器处于最佳的工作状态。

3.3 防护措施使用林格曼烟气浓度图时，需要遵循正确的安全操作流程，并使用各种防护措施，以保证操作人员的安全。

第1篇一、实验目的1. 了解烟气黑度的概念及其在环境监测中的作用。

2. 掌握烟气黑度测定的原理和方法。

3. 通过实际操作，提高对烟气黑度监测设备的操作技能。

4. 分析烟气黑度与污染程度之间的关系。

二、实验原理烟气黑度是指燃烧型废气污染源排放中燃料燃烧产生的可见气溶胶对光线的吸收程度。

烟气黑度的测定方法主要有林格曼烟气浓度图法、光电测烟仪法等。

本实验采用林格曼烟气浓度图法，通过将排放源出口处烟气颜色与林格曼烟气浓度图比较，确定烟尘浓度与该色块的黑度等级。

三、实验仪器与材料1. 林格曼烟气浓度图2. 测烟望远镜3. 烟囱4. 燃料（如煤、天然气等）5. 空气压缩机6. 记录本四、实验步骤1. 准备工作：将燃料燃烧设备点燃，待燃烧稳定后，打开烟囱，使烟气排放至测烟望远镜的观测范围内。

2. 观测：通过测烟望远镜，观察烟气颜色与林格曼烟气浓度图的相似程度，记录对应的黑度等级。

3. 重复观测：为了提高实验结果的准确性，对同一烟气进行多次观测，取平均值作为最终结果。

4. 数据分析：将实验数据与相关标准进行对比，分析烟气黑度与污染程度之间的关系。

五、实验结果与分析1. 实验结果：通过实验，测得烟气黑度等级为2级。

2. 数据分析：根据我国相关标准，烟气黑度等级2级对应的排放标准为：颗粒物排放浓度≤100mg/m³。

因此，本次实验中烟气排放浓度符合标准要求。

六、实验讨论1. 烟气黑度的影响因素：烟气黑度受多种因素影响，如燃料种类、燃烧效率、设备运行状况等。

本实验中，燃料为天然气，燃烧效率较高，因此烟气黑度较低。

2. 烟气黑度与污染程度的关系：烟气黑度是衡量烟气污染程度的重要指标。

本实验结果表明，烟气黑度等级与污染程度呈正相关关系，即烟气黑度越高，污染程度越严重。

3. 实验局限性：本实验仅采用林格曼烟气浓度图法进行烟气黑度测定，未考虑其他影响因素，如温度、湿度等。

此外，实验过程中，由于观测条件有限，可能存在一定误差。

本电子版为发布稿。

请以中国环境科学出版社出版的正式标准文本为准。

HJ 中华人民共和国环境保护行业标准HJ/T 398-2007固定污染源排放烟气黑度的测定林格曼烟气黑度图法Stationary source emission-Determination of blacknessof smoke plumes-Ringelmann smoke chart（发布稿）2007-12-07发布2008-03-01实施国家环境保护总局发布目 次前言 (II)1 范围 (1)2 术语和定义 (1)3 原理 (1)4仪器和设备 (1)5 步骤 (1)6 计算 (2)7 质量保证和质量控制 (3)附录A（规范性附录）林格曼烟气黑度图 (4)附录B（资料性附录）烟气黑度观测记录 (9)I标准分享网 免费下载前 言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，防治大气环境污染，改善环境质量，制定本标准。

本标准规定了测定烟气黑度的林格曼烟气黑度图法。

本标准的附录A为规范性附录，附录B为资料性附录。

本标准为首次发布。

本标准由国家环境保护总局科技标准司提出。

本标准起草单位：北京市环境保护监测中心。

本标准国家环境保护总局2007年12月7日批准。

本标准自2008年3月1日起实施。

本标准由国家环境保护总局解释。

II固定污染源排放烟气黑度的测定林格曼烟气黑度图法1 范围1.1 本标准规定了测定烟气黑度的林格曼烟气黑度图法，包括观测位置和条件、观测方法、计算方法以及标准林格曼烟气黑度图的规格。

1.2 本标准适用于固定污染源排放的灰色或黑色烟气在排放口处黑度的监测，不适用于其他颜色烟气的监测。

2 术语和定义下列术语和定义适用于本标准。

2.1 烟羽 plume从特定出口如烟囱或排气口排出的气流（通常是可见的）。

2.2 林格曼黑度级数Ringelmann number评价烟羽黑度的一种数值，用肉眼观测的烟羽黑度与林格曼烟气黑度图对比得到。

1、标准GB 36886-2018 非道路柴油移动机械排气烟度限值及测量方法标准规定了两种检测方法，即：不透光烟度法和林格曼烟度法。

不透光烟度法：在标准规定的工况下，使用不透光烟度计连续测量非道路柴油移动机械的光吸收系数，即光束被单位长度的排烟衰减的系数，取较大读数值为测量结果。

林格曼烟度法：在标准规定的工况下，使用林格曼烟度仪观测非道路柴油移动机械生成的林格曼烟度图，对比标准林格曼烟气黑度图，并取较大值确定结果。

2、满足标准的林格曼烟气黑度图资料QT203M林格曼烟气浓度图|林格曼烟气黑度图执行标准：1、中华人民共和国环境保护行业标准《HJ/T398-2007》《固定污染源排放烟气黑度的测定林格曼烟气黑度图法》2、GB 36886-2018 非道路柴油移动机械排气烟度限值及测量方法一、仪器简介通过将排放源出口处烟气颜色与林格曼烟气浓度图进行比较，当某一排气颜色与其中色块接近时，就认为烟尘浓度与该色块的黑度等级一致。

它使烟气黑度的测试变得快速、简便，同时使监测工作的准确度得到保证。

因此该产品可广泛应用于各地的环境保护部门和各工矿企业的烟气黑度测定工作。

通过对烟气黑度的测定，可以分析烟气排放对空气的污染程度及燃料的燃烧利用率，从而为环境管理和节约能源提供有效的监测手段。

本产品可以放置在三角架上以供观测使用，也可以手持使用。

林格曼烟气浓度图是十九世纪末法国的林格曼(Ringelmann)提出的。

这种方法是把图放置在适当的位置上，使图上的黑度与烟气的黑度（或不透光度）相比较，凭视觉进行评价。

林格曼图有多种规格，我公司绘印的是通用标准形式，它由14cm×21cm的黑度不同的六小块组成。

除全白与全黑两块外，其他四块是在白色背底上画上不同宽度的黑色条格。

根据黑色条格在整个小块中所占的面积的百分数分成0至5的林格曼级数。

0级是全白，5级是全黑，1级是黑色条格占整块面积的20%，2级占40%，以此类推，如图所示。

（一）固定污染源样品的采集
4、颗粒物的采样 将采样管由采样孔插入烟道，是采样嘴正对气流，
按颗粒物等速采样法采样。根据采样管滤筒上所 补集到的颗粒物量和同时抽取的气体量，计算出 排气颗粒物浓度。
二、污染源样品的采集
（二）流动污染源样品的采集
汽车是一种重要而又典型的流动污染源。其尾部排 出的废气中含有CO、NOx、HC（碳氢化合物）等 污染物，对城市空气质量产生很大的不良影响。由 于汽车数量极大，现在还不可能对每一辆行驶中的 汽车作全面的排气监测，有关工作仅集中在制订排 气法规时所作的台架试验。故此，汽车排气的取样 中不存在采样点布设及采样时间、频度等问题。
5、含湿量的测定 （1）冷凝法
从烟道采样点抽取一定量的烟气，使之通过冷 凝器，冷凝水量再加上从冷凝器中排出的饱和气体 含有的水蒸气量，即可计算出排气中的水分。
P184上 公式
5、含湿量的测定 （2）重量法 从烟道采样点抽取一定体积的烟气，使之通过装有 吸湿剂的吸湿管，则烟气中的水蒸气被吸湿剂吸收， 吸湿管的增重即为所采烟气中的水蒸气重量，然后 代入公式计算含湿量。 P184下 公式 常 用 吸 湿 剂 有 ： CaCl2 、 CaO、Al2O3 、 P2O5 、 硅 胶、过氯酸镁等
采样类型：移动采样、定点采样和间断采样。
不同采样速度时颗粒物运动状况示意图
采样类型：
移动采样：为测定烟道不同断面上烟气中烟尘的平 均浓度，用同一个尘粒捕集器在已确定的各采样点上 移动采样，在各点的采样时间相同，这是目前普遍采 用的方法。
定点采样：为了解烟道内烟尘的分布状况和确定烟 尘的平均浓度，在同一断面上每个采样点分别采样， 即每个采样点采集一个样品。
（三）烟尘(或气态污染物)排放速率的计算

林格曼烟尘浓度
是烟囱排出烟气中粉尘含量的一种浓度表示法。

测量时，把林格曼浓度图竖立在离观察者16米处，且与观察者眼睛大致相同的高度位置；烟囱与观察者距离取40米，然后将离烟囱口30至45厘米处的烟气黑度（或不透光度）与图上的黑度进行比较。

与烟气黑度相同的图块所表示的度（级）数就是该烟气的林格曼浓度。

由此浓度还可间接测知烟气含尘量。

零级 0%（全白）
一级 20%
二级 40%
三级 60%
四级 80%
五级 100%（全黑）
这六个级就叫林格曼烟尘浓度级。

烟尘、尘、落尘、飘尘、烟羽
燃料燃烧后产生的大量气体和固体物质的混合物称为烟尘。

烟尘中的固体颗粒通常称为尘，它主要是被气体带出的灰粒（即飞灰）及一部分未燃尽的炭粒。

固体颗粒中粒度大于10微米者，能很快降到地面，称为落尘。

粒径小于10微米的颗粒，能长期飘浮于空气中，短则几小时，长则几年，十几年，称为飘尘。

从工厂烟囱中连续排放出来的烟体，外形呈烟羽。

烟羽外形是随着天气情况和一天中不同时间而变化的，并且与大气湍流状况有密切关系。

烟羽的外形不同，表示污染浓度空间分布不同。

烟尘能直接接触皮肤、眼睛，阻塞皮肤的毛囊和汗腺，引起皮肤炎和眼结膜炎或造成角膜损伤。

飘尘颗粒表面，能高度富集镍、铬等金属元素，在一定条件下能直接与体液、血液和组织器官接触，产生毒作用。

固定污染源废气烟气黑度的测定林格曼望远镜法1适用范围本标准规定了固定污染源废气中烟气黑度测定的林格曼望远镜法。

本标准适用于固定污染源排放的灰色或黑色烟气在排放口处黑度的测定，不适用于其他颜色烟气的测定。

2规范性引用文件本标准引用了下列文件或其中的条款。

凡是注明日期的引用文件，仅注日期的版本适用于本标准。

凡是未注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

HJ608排污单位编码规则3术语和定义下列术语和定义适用于本标准。

3.1烟羽smoke plume从特定出口如烟囱或排气口排出的气流（通常是可见的）。

3.2烟气黑度blackness of smoke plumes人的视觉对烟羽黑色程度的感官反应指标，用林格曼黑度级表示。

3.3林格曼黑度级数Ringelmann number（RN）评价烟气黑度的一种数值，通过肉眼观测的烟气黑度与林格曼烟气黑度图对比得到。

3.4望远镜林格曼烟气黑度图Ringelmann smoke chart for telescope将标准林格曼烟气黑度图缩制在望远镜分划板上一侧，由5个不同网格黑度的小块组成，黑色条格的面积占20%为1级，占40%为2级，占60%为3级，占80%为4级，占100%为5级，林格曼黑度0级为分划板的透明背景。

注：观测烟羽时，肉眼通过目镜看到的林格曼黑度图呈均匀灰度。

4方法原理利用林格曼望远镜在适当的位置观测烟羽，将通过望远镜目视观察到的烟羽黑度与内置望远镜林格曼黑度图相比较，确定烟气黑度等级。

林格曼望远镜光路原理示意图见图1。

图1林格曼望远镜光路原理示意图5仪器和设备5.1林格曼望远镜：望远镜视角放大率为7～15倍；物镜通光孔径≥50mm；望远镜林格曼黑度图制作误差≤0.2级（误差计算方法见附录A）；望远镜林格曼黑度图位于分划板上一侧，面积占分划板视场面积约1/3，摄像倍率为1.5倍～2.5倍。

5.2林格曼望远镜支架：应可伸缩，便于调整观测视角。

气体定量管 （洗净）
安瓿瓶 （洗净、称量）
注射器 （洗净）
配气瓶
（洗净、烘干、 精确标定容积、
抽真空）
充入净化空气至 大气压、混匀
所配气体的质量浓度： b m 106 (mg / m3)
V
安瓿瓶
1. 常压配气
配气瓶常压配气主要问题：
标准气使用过程中，空气稀释原气体导致浓 度降低：用掉10%，剩余浓度约降低5%。 常压配气取气量不能太大。
3. 微量有害气体组分的测定
与空气中有害气体组分测定方法相同。
第八节 标准气体的配制
一、静态配气法（化学性质不活泼且量不大的标准气）
（一）注射器配气法
10ml 100ml 10ml 100ml…
（二）配气瓶配气法 1. 常压配气
1. 常压配气
已知纯度原料气 已知纯度易挥发液体 已知密度易挥发液体
（八） 烟气组分的测定
1. 样品的采集
图3.56 吸收法采样装置
图3.57 注射器采样装置
无需多点采样和等速采样
采样管头部装烟尘滤器，采样管需加热或保温且耐腐 蚀。
（八） 烟气组分的测定
2. 主要组分的测定（CO、CO2、O2、N2）
奥氏气体分析器吸收法： 依次用KOH、焦性没食子酸和氯化铵溶液按顺序吸收 CO2、O2、CO（≥0.5%） 仪器分析法：定电位电解分析仪、氧分析仪等
（三）渗透管法
测定原料液渗透率q （1）重量法
小干燥瓶、干燥剂和吸 收剂、带孔隔板、恒温 水浴、快速称重 （2）化学分析法 气路A预热净化干燥空 气、吸收液吸收、分析 吸收渗透气体量和时间
（四）气体扩散法 （五）电解法
本章结束 谢 谢！
2. 正压配气

环境监测上岗培训考核测试题B答案姓名成绩一、填空题每题1分共25分1．测量噪声时,要求气象条件为：、、风力 ;答案：无雨雪无雷电小于5m／s或小于四级2．凡是干扰人们休息、学习和工作的声音,即不需要的声音,统称为；此外振幅和频率杂乱、断续或统计上无规律的声振动, ;答案：噪声也称为噪声3．在测量时间内,声级起伏不大于3dB的噪声视为噪声,否则称为噪声;答案：稳态非稳态4．噪声污染源主要有：工业噪声污染源、交通噪声污染源、噪声污染源和噪声污染源;答案：建筑施工社会生活5．声级计按其精度可分为4种类型,O型声级计是作为实验室用的标准声级计,Ⅰ型声级计为精密声级计,Ⅱ型声级计为声级计,Ⅲ型声级计为声级计;答案：普通简易6．A、B、C计权曲线接近、70方和100方等响曲线的反曲线;答案：40方7．声级计在测量前后应进行校准,灵敏度相差不得大于 dB,否则测量无效;答案：8．林格曼黑度图法测定烟气黑度时,观察烟气的仰视角不应 ,一般情况下不宜大于45o,应尽量避免在过于的角度下观测;①③答案：太大陡峭9．林格曼黑度图法测定烟气黑度时,如果在太阳光下观察,应尽可能使照射光线与视线成①③答案：直角10．标准林格曼黑度图全黑代表林格曼黑度级;①③答案：511．林格曼黑度图法测定烟气黑度的原理是：把林格曼黑度图放在适当的位置上,使图上的黑度与烟气的黑度相比较,凭对烟气的黑度进行评价;①③答案：视觉12．测烟望远镜法测定烟气黑度中,现场记录应包括工厂名称、排放地点、设备名称、、、风向和天气状况等;②答案：观测者姓名观测者与排放源的相对位置观测日期13．测烟望远镜法测定烟气黑度时,连续观测时间应不少于 min;②答案：3014．测烟望远镜法测定烟气黑度时,应在白天进行观测,观测烟气部位应选择在烟气黑度最大的地方,且该部分应没有存在;②答案：水蒸气15．定电位电解法测定环境空气和废气中二氧化硫时,定电位电解传感器主要由电解槽、电解液和电极组成,传感器的三个电极分别称为、参比电极、答案：敏感电极 对电极16．定电位电解法测定环境空气和废气中二氧化硫时,被测气体中对定电位电解传感器的定量测定有干扰的物质包括： 、 和 ;请列举出三种干扰物质答案：一氧化碳 硫化氢 二氧化氮17．定电位电解法测定环境空气和废气中二氧化硫时,被测气体中的尘和水分容易在渗透膜表面凝结,影响其 ;答案：透气性18．定电位电解法测定环境空气和废气中二氧化硫时,二氧化硫标准气体的浓度应为仪器量程的 ％左右;答案：5019．定电位电解法测定环境空气和废气中二氧化硫时,仪器对二氧化硫测试的结果应以质量浓度表示;如果仪器显示二氧化硫值以ppm 表示浓度时,应乘以 系数换算为标准状态下的质量浓度; 答案：20．定电位电解法测定环境空气中氮氧化物时,二氧化硫对一氧化氮产生正干扰,采样时,气体可先经过二氧化硫 ,再进入检测器测定,可排除二氧化硫对测定的干扰;答案：清洗液21.采集烟气中氟化物样品时,当烟气中共存尘氟和气态氟时,需按污染源 采瓣方法进行等速采样；当烟气中不含尘氟,只存在气态氟时,可按污染源 采样方法进行采样;答案：颗粒物 烟气22．在缺氧环境中,水中存在的亚硝酸盐受微生物作用,被还原为 ；在富氧环境中,水中的氨转变为 ,甚至继续变为 ;①②答案：氨 亚硝酸盐 硝酸盐23．测定氨氮时,水样稀释和试剂配制都应选用——水;②答案：无氨24．蒸馏和滴定法测定氨氮非离子氨中,预蒸馏过程中加入少许石蜡碎片,这是为了防止 ;② 答案：产生泡沫25．测定氨氮的水样应贮存于聚乙烯瓶或玻璃瓶中,如不能及时分析,应加 使其pH ,于2～5℃下保存;①②答案：硫酸 <2二、单项选择题每题1分共25分1．声压级的常用公式为：L P = ;A ．10 lgP/P 0 B. 20 1nP ／P 0 C ．20 lgP/P 0;答案：C2．环境敏感点的噪声监测点应设在 ;A ．距扰民噪声源1m 处B ．受影响的居民尸外1m 处C ．噪声源厂界外1m 处答案：B3．如一声压级为70dB,另一声压级为50dB,则总声压级为 dB;A ．70B ．73C ．90D ． 120答案：A4．设一人单独说话时声压级为65dB,现有10人同时说话,则总声压级为dB;A．75 B．66 C．69 D．650答案：A5．声功率为85dB的4台机器和80dB的2台机器同时工作时,它同声功率级为dB的1台机器工作时的情况相同;A． 86 B．90 C．92 D．94 E．96答案：C6．离开输出声功率为2W的小声源10m处的一点上,其声压级大约是 dB; A．92 B．69 C．79 D． 89 E．99答案：A7．声级计使用的是传声器;A．电动 B．电压 C．电容答案：C8．环境噪声监测不得使用声级计;A．Ⅰ型 B．Ⅱ型 C．Ⅲ型答案：C9．因噪声而使收听清晰度下降问题,同现象最有关系;A．干涉 B．掩蔽 C．反射 D．衍射答案：B10．林格曼黑度4级的确定原则是：30 min内出现4级及以上林格曼黑度的累计时间超过 min时,烟气的黑度按4级计; ①③A．1 B．2 C．3 D．4答案：B11．测烟望远镜法测定烟气黑度时,观测者可在离烟囱 m远处进行观测; ②A．50～300 B．1～50 C．50～100 D．300～500答案：A12．定电位电解法测定环境空气和废气中二氧化硫中,读数完毕后,将采样枪取出置于环境空气中,清洗传感器至仪器读数在 mg/m3以下后,才能进行第二次测试;A．1 B．15 C．20 D．50答案：C13．定电位电解法对烟道气中二氧化硫的测试时,要求进入传感器的烟气温度不得大于℃;A．20 B．40 C．100 D．120答案：B14．氟试剂分光光度法测定烟气中氟化物时,在绘制校准曲线和样品测定中加入缓冲溶液,使pH值保持在 ;A．4．3～4．8 B．4．0～5．0 C．4．5～5．5答案：A15．氟试剂分光光度法测定烟气中氟化物时,在加热式滤筒采样管的出口串联冲击式大型吸收瓶,捕集的是 ;A．尘氟 B．气态氟 C．尘氟和气态氟答案：C16．氟试剂分光光度法测定烟气中氟化物时,若烟气中不含尘氟,可采用．采集气态氟;A．NaOH吸收液．B．玻璃纤维滤筒 C．真空瓶答案：A17．氟试剂分光光度法测定烟气中氟化物,绘制校准曲线和样品测定时加入丙酮,可提高 ;A．方法的精密度 B．显色的灵敏度 C．方法的准确度答案：B18．烟气中氟化物以气态和尘态两种形式存在,其中尘态氟多以形态出现;A．尘粒状和雾滴状 B．蒸气状和雾滴状 C．尘粒状和蒸气状答案：A19．采用滴定法测定水中氨氮非离子氨时,应以为吸收液; ② A．硫酸溶液 B．硼酸溶液 C．氢氧化钠溶液20．滴定法测定水中氨氮非离子氨时,轻质氧化镁需在500℃下加热处理,这是为了去除 ; ②A．氨盐 B．碳酸盐 C．硫酸盐答案：B21．以硫酸滴定水中铵离子时,到达终点的颜色为 ; ①A．绿色 B．淡橙红色 C．淡紫色答案：C22．滴定法测定水中氨氮非离子氨时,若水样中含挥发性胺类,则氨氮非离子氨的测定结果将 ; ②A．偏高 B．无影响 C．偏低答案：A的浓度为23．滴定法测定水中氨氮非离子氨时,若NH4+浓度为1mg／L,则相当于NH3mg／L; ②A． 1 B． C．答案：C24．下述有关声音速度的描述中,错误的是 ;A．声音的速度与频率无关 B．声音的速度在气温高时变快C．声音的波长乘以频率就是声音的速度 D．声音在钢铁中的传播速度比在空气中慢答案：D25．下列有关噪声的叙述中,错误的是 ; A．当某噪声级与背景噪声级之差很小时,则感到很嘈杂B．噪声影响居民的主要因素与噪声级、噪声的频谱、时间特性和变化情况有关C．由于各人的身心状态不同,对同一噪声级下的反应有相当大的出入D;为保证睡眠不受影响,室内噪声级的理想值为30dB三、判断题每题1分共20分1.林格曼黑度5级的确定原则是：在观测过程中出现5级林格曼黑度时,烟气的黑度按5级计; ①③答案：正确1．定电位电解法测定烟道气中二氧化硫时,应选择抗负压能力大于烟道负压的仪器,否则会使仪器采样流量减小,测试浓度值将高于烟道气中二氧化硫实际浓度值;答案：错误正确答案为：测试浓度值低于烟道二氧化硫实际浓度值;2．定电位电解法测定环境空气和废气中二氧化硫时,被测气体中化学活性强的物质对定电位电解传感器的定量测定有干扰;答案：正确3．定电位电解法测定废气中氮氧化物时,仪器对氮氧化物测试的结果应以质量浓度表示;如果仪器显示二氧化氮值以ppm表示浓度时,应乘以的系数换算为标准状态下的质量浓度;答案：正确4．定电位电解法测定废气中一氧化氮时,如果被测气体中含有二氧化氮、二氧化硫和氯化氢等物质,则对定电位电解传感器的定量测定产生干扰;答案：正确5．氟试剂分光光度法测定烟气中氟化物时,氟试剂配好后,放置2h,过滤,备用; 答案：错误正确答案为：应放置过夜后,过滤,备用;6．氟试剂分光光度法测定烟气中氟化物时,采样管与吸收瓶之间的连接,必须选用聚四氟乙烯管,并应尽量短;答案：错误正确答案为：除可选用聚四氟乙烯管外,也可使用聚乙烯塑料管和氟橡胶管;7．氟试剂分光光度法测定烟气中氟化物,当采集温度低、含湿量大的烟气时,因玻璃夺_纤维滤筒能吸收较多的气态氟,使气态氟的测定结果偏低;答案：正确8.氟试剂分光光度法测定烟气中氟化物,当采集温度低、含湿量大的烟气时,玻璃纤维滤筒能吸收较多的气态氟,但对总氟和尘氟的测定结果无影响;答案：错误正确答案为：对总氟的测定结果无影响,使尘氟测定结果偏高;9.测定烟气中氟化物的氟试剂分光光度法灵敏度和精密度较好,干扰因素少,但测定范围窄;答案：错误正确答案为：干扰因素多,测定范围窄;10．氟试剂分光光度法测定烟气中氟化物时,在样品处理过程中,试样温度应严格控制,应保持在135～140℃进行蒸馏,如果温度超过145℃,可关闭电炉;答案：错误正确答案为：如果温度超过140℃,可关闭电炉;11．滴定法测定水中氨氮非离子氨时,前处理可选用絮凝沉淀法或蒸馏法; ②答案：错误正确答案为：滴定法仅适用于已进行预蒸馏处理的水样,所以水样不能用絮凝沉淀法进行预处理;12．滴定法测定水中氨氮非离子氨时,在预蒸馏时尿素产生干扰,使测定结果偏低;答案：错误正确答案为：使结果偏高;13．滴定法测定水中氨氮非离子氨时,蒸馏前应加入氢氧化钠调节水样的pH,使其为碱性; ②答案：错误正确答案为：调节水样的pH使其为中性;14．滴定法测定水中氨氮非离子氨时,蒸馏时pH过高能促使有机氮的水解,导致结果偏高; ②答案：正确15．滴定法测定水中氨氮非离子氨中,配制用于标定硫酸溶液的碳酸钠标准溶液时,应采用无氨水;答案：错误16．当暴露时间为8h,为防止噪声性耳聋的噪声容许值为110dB;答案：错误17．噪声测量时段一般分为昼间和夜间两个时段,昼间为18h,夜间为6h;答案：错误18．风罩用于减少风致噪声的影响和保护传声器,故户外测量时传声器应加戴风罩;答案：正确19．使用声级计测量环境噪声和厂界噪声时,“频率计权”应选择“A计权”;答案：正确20．户外测量时传声器加戴风罩,风力五级以上停止测量;答案：错误风速达到5m／s以上时,停止测量四、计算题每题5分共20分1．某城市全市白天平均等效声级为56dB,夜间全市平均等效声级为46dB,问全市昼夜平均等效声级为多少=10 lg16××56＋8× 46+10／24=dB答案：Ldn2．如某车间待测机器噪声和背景噪声在声级计上的综合值为102dB,待测机器不工作时背景噪声读数为98dB,求待测机器实际的噪声值;答案：L=10 1g一=101g×102—×98=dB或100dB2=5880L,滤筒在采样前的重量为 g, 3．实测某台燃煤锅炉标准状态下干采样体积Vnd采样烘干后的滤筒重量为,试计算该锅炉的烟尘浓度;①②答案：C=m×106／d=11190一×l06／5880=mg／m34．实测某台燃煤锅炉标准状态下干采样体积d=6080L,标准状态下干排气流量Q=×104m3／h；滤筒在采样前的重量为 g,采样烘干后的滤筒重量为,试计算该锅炉sn烟尘的排放浓度与排放量;①②答案：排放浓度：C=m×106／d=一×106／6080=m/3排放量：G=C·Q×10-6=××104×10-6=kg／hsn五、简答题每题5分共10分1．简述噪声测量仪器的校准过程,并说出注意事项;答案：校准过程为：1调节至校准状态；2用活塞发声器或声级校准器对测量仪器进行整机校准；3调节“输入灵敏度”电位器,使显示仪表显示校准信号的声级;注意事项包括：1活塞发声器只能校准有线性档的仪器；2仪器校准标定完毕,测量仪器的“输入灵敏度”电位器不得再改变位置； 3必须使用与传声器外径相同尺寸的校准器校准活塞发声器或声级校准器有两种口径的适配器;2. 氟试剂分光光度法测定烟气中氟化物,校准曲线绘制和样品测定时加入缓冲溶液的目的是什么操作时应注意什么答案：使pH值保持在4．3～4．8,显色稳定;操作时应注意要准确加入0．5 ml缓冲溶液,使pH值保持在4．3～4．8,若加的过多,不利于显色,使吸光度偏低;。

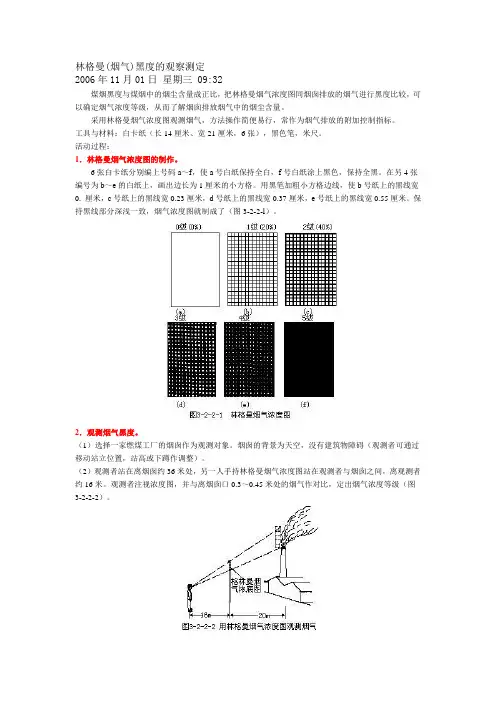

林格曼(烟气)黑度的观察测定2006年11月01日星期三 09:32煤烟黑度与煤烟中的烟尘含量成正比，把林格曼烟气浓度图同烟囱排放的烟气进行黑度比较，可以确定烟气浓度等级，从而了解烟囱排放烟气中的烟尘含量。
