隔离开关、断路器异常及处置

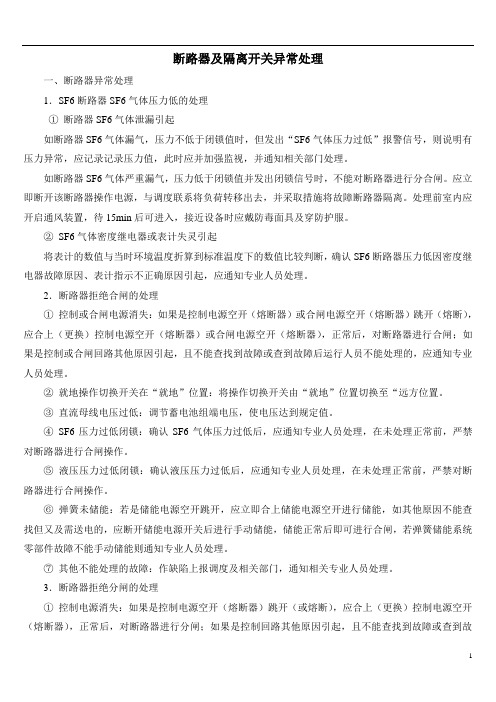

断路器及隔离开关异常处理一、断路器异常处理1．SF6断路器SF6气体压力低的处理①断路器SF6气体泄漏引起如断路器SF6气体漏气，压力不低于闭锁值时，但发出“SF6气体压力过低”报警信号，则说明有压力异常，应记录记录压力值，此时应并加强监视，并通知相关部门处理。

如断路器SF6气体严重漏气，压力低于闭锁值并发出闭锁信号时，不能对断路器进行分合闸。

应立即断开该断路器操作电源，与调度联系将负荷转移出去，并采取措施将故障断路器隔离。

处理前室内应开启通风装置，待15min后可进入，接近设备时应戴防毒面具及穿防护服。

②SF6气体密度继电器或表计失灵引起将表计的数值与当时环境温度折算到标准温度下的数值比较判断，确认SF6断路器压力低因密度继电器故障原因、表计指示不正确原因引起，应通知专业人员处理。

2．断路器拒绝合闸的处理①控制或合闸电源消失：如果是控制电源空开（熔断器）或合闸电源空开（熔断器）跳开（熔断），应合上（更换）控制电源空开（熔断器）或合闸电源空开（熔断器），正常后，对断路器进行合闸；如果是控制或合闸回路其他原因引起，且不能查找到故障或查到故障后运行人员不能处理的，应通知专业人员处理。

②就地操作切换开关在“就地”位置：将操作切换开关由“就地”位置切换至“远方位置。

③直流母线电压过低：调节蓄电池组端电压，使电压达到规定值。

④SF6压力过低闭锁：确认SF6气体压力过低后，应通知专业人员处理，在未处理正常前，严禁对断路器进行合闸操作。

⑤液压压力过低闭锁：确认液压压力过低后，应通知专业人员处理，在未处理正常前，严禁对断路器进行合闸操作。

⑥弹簧未储能：若是储能电源空开跳开，应立即合上储能电源空开进行储能，如其他原因不能查找但又及需送电的，应断开储能电源开关后进行手动储能，储能正常后即可进行合闸，若弹簧储能系统零部件故障不能手动储能则通知专业人员处理。

⑦其他不能处理的故障：作缺陷上报调度及相关部门，通知相关专业人员处理。

隔离开关操作异常的原因分析及处理2平高集团有限公司河南省平顶山市467000摘要：主要对变电站隔离开关进行研究分析，分析隔离开关及其电气工作原理，在此基础上分析隔离开关常见故障，提出隔离开关故障的处理方法，希望对隔离开关故障的处理给予指导，以便变电站运行正常。

关键词：变电站；隔离开关；异常分析；处理措施。

前言隔离开关是高压开关。

隔离开关与断路器的基本区别在于，它没有特殊的灭弧装置，因此不能用于切断负载电流和短路电流，但具有明显的电路切断点。

使用时必须与断路器配合，断路器只有在断开连接后才能工作。

一、隔离开关概述一般指高压隔离开关，即额定电压等于或大于1kV的隔离开关，通常称为隔离开关。

它是最常用的高压开关装置之一，工作原理和结构比较简单。

但是，由于变电站和发电厂的使用率高，可靠性要求高，因此对其设计、建造和安全运行产生了重大影响。

隔离开关的主要特点是没有灭弧能力，只有在没有充电电流的情况下才能打开和关闭电路。

绝缘开关用于所有电压级别，以修改回路连接或从电源中隔离回路或设备。

它没有中断功能，只能在断开与其他设备的连接后才能运行。

通常存在联锁装置，以防止开关在充电时出现故障，有时需要一个销，以防止开关在大故障的磁力下断开连接。

断路器的正面和背面通常安装一组隔离开关，以隔离断路器和电源，形成明显的切断点。

由于原来的断路器采用机油断路器，必须经常维护，因此两侧必须有明显的切断点，以便于维护；正常情况下，机柜通过打开机箱关闭顶栏，需要一组隔离开关，以便在断路器之前隔离电源。

但是，有时可以在断路器背面进行呼叫，例如通过其他电路和电容器进行反向传输，因此断路器背面也需要一组断路器。

维修电气设备时，提供电气间隙，维护人员人身安全。

绝缘开关不能与负荷配合使用:不能与额定负荷或较大负荷配合使用；不能分割和组合负荷电流和短路电流，但有一个消弧线室可以与小负荷和空载配合使用。

二、变电站隔离开关常见异常分析1.变电站隔离开关电操作失灵辅助触点触头不良会导致隔离开关的电气操作失败。

隔离开关控制回路常见问题及处理措施摘要：为保证电力系统安全稳定运行，避免不必要的经济损失，需要对隔离开关控制回路进行有效的故障处理和定期维护，保证其功能完好。

分析隔离开关控制回路常见问题，分析产生原因并完善处理措施。

关键词：隔离开关；控制回路；常见问题；处理措施在电力系统中，隔离开关是电网的重要组成元件，其日常操作和安全性能，对电力系统的运行有着重要意义。

隔离开关作为一种特殊开关，具备电源隔离作用，可以保证检修工作中的人身安全和设备安全，通过与断路器的配合，可以使供电回路实现稳定运行。

为确保电力系统安全稳定运行，就要对控制回路进行有效的故障分析和处理，降低电网安全隐患，保障电网设备的正常运行。

1.隔离开关控制回路原理分析以变电站隔离开关为例，隔离开关的回路主要由两部分组成，电机控制回路和电机电源回路。

控制回路主要分为就地手动分合闸、就地电动分合闸和远方遥控分合闸，通过该间隔端子箱的刀闸操作把手“远方/就地”切换。

主要由隔离开关闭锁回路，端子箱操作把手、五防装置，测控接点，分合按钮，接触器等部分组成。

闭锁回路主要是断路器闭锁隔离开关，隔离开关于地刀相互闭锁，通过在控制回路中串接断路器、隔离开关、地刀的常开常闭接点实现闭锁。

另外还有母联的GBM和旁路的PBM。

电机电源回路是主回路，其组成包括电机、控制回路中的接触器开出的接点和电源空开，行程开关等。

在实际运行中，电机受控制回路的控制进行正转和反转，操作隔离开关的分合闸。

将分合闸接触器的各一对接点串接在电源回路中，合闸接点用正序的ABC，分闸回路则将其反序ACB将回路接通，利用电机正转和反转分合刀闸。

后台监控机利用线路测控装置，对隔离开关遥控分闸、合闸进行控制。

隔离开关分合闸到位后，电源回路必须断开，否则电机将一直运转直至烧毁，为了防止上述情况的发生，在电源回路中串接隔离开关行程开关，隔离开关分合闸到位，则行程开关断开，电机停止运转。

在隔离开关操作中，为防止隔离开关带负荷拉合刀闸，或者出现带电合地刀等错误操作，将电气闭锁环节加入其中的控制回路，只有五防条件满足的情况下，才通过该环节实现电动操作刀闸。

110kV城南隔离开关异常与事故处理预案一、隔离开关异常处理的一般原则：1. 隔离开关的主导流接触部位发热1.1应汇报调度，立即设法减少或转移负荷，加强监视，防止刀闸进一步发热。

如果发热严重或粘连在一起，则严禁操作本隔离开关。

1.2判断运行中隔离开关过热的方法：（1）定期用远红外测温仪器测量主导流部位、接触部位的温度；（2）根据主导流部位所粘贴试温腊片的进行变化判断；（3）利用雨雪天气检查。

如果存在过热情况，则发热部位会有水蒸气，积雪溶化、干燥现象；（4）利用夜间闭灯巡视检查。

夜间闭灯时，可发现过热部位白天不易看清的发红、冒火现象；（5）观察主导流部位有无热气流上升，可发现发热现象；（6）观察主导流部位有无氧化加剧情况，可发现发热现象，但应注意是否过去发热遗留下的，应加以区分；（7）检查各接触部位的金属颜色、气味。

金属会因过热而变色，铝会变白，铜会变紫红。

如果接头外部表面涂有相序漆，过热后漆色会变色，漆皮开裂或脱落，能闻到烤糊的漆味。

2. 电动操作机构拒分、拒合2.1隔离开关电控分、合闸操作失灵的检查项目（1）检查电源是否正常：动力电源箱空气开关，端子箱电源保险及机构箱电源空气开关；（2）电气闭锁条件是否满足：开关是否在分闸位置，机构箱“手动/电动”把手、“远方/就地”把手位置，主隔离开关与接地刀闸的闭锁关系；（3）电机热耦继电器是否动作未复归；（4）二次接线有无断线、端子松动；（5）接触器或电动机是否故障；（6）机械故障检查：辅助接点，终端限位接点。

2.2拒分原因：——分闸回路分闸终端分断接点SL2未闭合、分闸接触器线圈断线，合闸接触器常闭触头来闭合、分闸按钮接点不通、手动闭锁开关SL3未闭合、热继电器脱扣；2.3拒合原因——合闸回路分闸终端分断接点SL1未闭合、合闸接触器线圈断线，分闸接触器常闭触头来闭合、合闸按钮接点不通、手动闭锁开关SL3未闭合、热继电器脱扣；2.4处理：针对查出原因进行处理或征得允许手动操作。

隔离开关在运行中出现异常时的处理方法当隔离开关在运行中出现异常时，需要采取正确的处理方法来确保安全和有效地解决问题。

以下是一些处理方法的建议：1. 立即停止操作：一旦发现隔离开关出现异常，操作人员应立即停止对开关的任何操作，以防止进一步的损坏或事故发生。

2. 确定异常类型和原因：操作人员应仔细观察异常现象，并尝试确定异常的类型和原因。

这可能包括检查开关的外观、听取任何异常声音、观察指示灯等，以便更好地理解问题的本质。

3. 切断电源：为了确保操作人员的安全和防止损坏，应切断与隔离开关相连的电源。

这可以通过关闭主电源开关或相应的断路器来完成。

4. 充电和放电：如果开关出现电气故障，例如短路或击穿，应首先确保开关处于放电状态，以避免任何电流流过它。

然后，可以采取适当的措施来解决电气故障，并修理或更换损坏的部件。

5. 清除杂质：有时，隔离开关可能会由于杂质或异物进入导致异常。

在这种情况下，操作人员应尝试清除任何杂质，并确保开关运行畅通。

6. 寻求专业支持：如果操作人员无法解决问题或不确定如何处理异常，应及时寻求专业支持。

可以与设备制造商、维修技术人员或相关机构联系，以获取准确的建议和支持。

7. 维修和更换：一旦问题被诊断出来，需要进行相应的维修和更换。

这可能包括修理损坏的部件、更换磨损的部件或整个开关的更换。

在进行维修和更换之前，必须确保操作人员已经采取了必要的安全措施，并遵循正确的程序和操作步骤。

8. 记录和报告：对于任何隔离开关异常事件，应及时记录并报告给相关的管理人员和监管机构。

这将有助于跟踪问题的发生频率、了解相关的安全风险，并采取相应的预防措施以防止类似事件再次发生。

总之，当隔离开关在运行中出现异常时，必须采取正确的处理方法来确保安全以及准确解决问题。

这包括立即停止操作、切断电源、确定异常类型和原因、充电和放电、清除杂质、寻求专业支持、维修和更换，以及记录和报告问题。

通过正确的处理方法，可以尽快解决异常，恢复正常运行，并减少潜在的风险和损失。

隔离开关的特别运行及事故处理 - 电工基础1.隔离开关触头过热触头过热时，刀片和导体接头变色发暗，接触部分变色漆变色或示温片变色、软化、位移、发亮或熔化;户外隔离开关触头过热，在雨雪天气可观看到接头处有冒汽或落雪马上溶化现象;若触头严峻过热，刀口可能烧红，甚至发生熔焊现象。

隔离开关运行触头过热可能是下述缘由引起的：(1)合闸不到位，使电流通过的截面大大缩小，因而消灭接触电阻增大，亦产生很大的斥力，削减了弹簧的压力，使压缩弹簧或螺丝松弛，更使接触电阻增大而过热。

(2)因触头紧固件松动，刀片或刀嘴的弹簧锈蚀或过热，使弹簧压力降低;或操作时用力不当，使接触位置不正。

这些状况均使触头压力降低，触头接触电阻增大而过热。

(3)刀口合得不严，使触头表面氧化、脏污;拉合过程中触头被电弧烧伤，各连动部件磨损或变形等，均会使触头接触不良，接触电阻增大而过热。

(4)隔离开关过负荷，引起触头过热。

母线、隔离开关触头过热的处理方法如下：(1)用红外测温仪测量过热点的温度，以推断发热程度。

(2)假如母线过热，依据过热的程度和部位，调配负荷，削减发热点电流，必要时汇报调度帮忙调配负荷。

(3)若隔离开关触头因接触不良而过热，可用相应电压等级的绝缘棒推动触头，使触头接触良好，但不得用力过猛，以免滑脱扩大事故。

(4)若隔离开关因过负荷引起过热。

应汇报调度，将负荷降至额定值或以下运行。

(5)在双母线接线中，若某一母线隔离开关过热，可将该回路倒换到另一母线上运行，然后，拉开过热的隔离开关。

待母线停电时再检修该过热隔离开关。

(6)在单母线接线中，若母线隔离开关过热，则只能降低负荷运行，并加强监视，也可加装临时通风装置，加强冷却。

(7)在具有旁路母线的接线中，母线隔离开关或线路隔离开关过热，可以倒至旁路运行，使过热的隔离开关退出运行或停电检修。

无旁路接线的线路隔离开关过热，可以减负荷运行，但应加强监视。

(8)在3/2接线中，若某隔离开关过热，可开环运行，将过热隔离开关拉开。

隔离开关在运行中出现异常时的处理方法隔离开关在运行中出现异常时，需要根据具体情况采取相应的处理方法。

下面是可能出现异常情况以及相应的处理方法，供参考。

1. 开关无法打开：- 检查电源是否正常供电，确保电源线连接正常。

- 检查开关是否受损，有无断裂、变形等情况。

- 检查开关内部是否有异物进入导致堵塞，清理异物。

- 检查开关开启机构是否正常，如螺杆、齿轮等是否损坏，需要更换。

2. 开关无法关闭：- 检查开关是否卡住，如有需要清理卡住点。

- 检查开关开关机构是否正常，如螺杆、齿轮等是否损坏，需要更换。

- 检查电源是否正常供电，确保电源线连接正常。

3. 开关频繁跳闸：- 检查电源负载是否超过额定功率，如超过需要适当减少负载。

- 检查电源电压是否稳定，如不稳定需调整或更换电源。

- 检查开关是否散热不良，如需要增加散热措施，如风扇或散热片。

4. 开关发热过高：- 检查开关是否超过了额定工作温度，如超过需停止使用并等待降温后再次使用。

- 检查开关是否安装正确，确保通风良好，没有堵塞物。

- 检查开关内部是否有电路故障，如有需要修复或更换。

5. 开关出现异常噪音：- 检查开关机械结构是否松动，如有需要紧固。

- 检查开关是否受到外部干扰，如需要进行屏蔽或避免干扰源。

- 检查开关内部是否有零件损坏，如有需要更换零件。

6. 开关无法通过检测：- 检查开关的检测装置是否正常，如光电开关、压力开关等是否损坏。

- 检查开关是否连接正确，如导线是否接触良好。

- 检查检测信号是否正确，如有需要调整检测参数。

总体来说，当隔离开关出现异常时，首先要进行检查和排除可能的故障点，然后根据具体情况采取相应的处理方法，如果无法解决问题，需寻求专业人员的帮助。

另外，为了确保隔离开关的安全运行，平时还需进行定期的维护和检查工作，及时发现并修复潜在问题。

隔离开关在运行中出现异常时的处理方法（二）隔离开关是一种常见的用于控制电路的电气设备，当它在运行过程中出现异常时，可能会对设备和人员安全造成威胁，因此需要及时采取相应的处理方法。

隔离开关在运行中出现异常时的处理方法模版隔离开关是一种常见的电气设备，在各种工业场所和家庭中被广泛使用。

然而，在长时间的运行中，隔离开关可能会出现各种异常情况，如触点熔断、漏电、过载等问题。

在这些异常情况下，正确的处理方法至关重要，以确保设备和人员的安全。

本文将介绍一些常见的隔离开关异常情况及其处理方法。

1. 触点熔断触点熔断是隔离开关常见的故障之一。

当开关频繁使用或在过载情况下运行时，触点容易受到电流冲击而熔断。

一旦触点熔断，开关将无法正常工作。

在发现触点熔断时，首先需要切断开关与电源的连接，以防止电流继续流过触点。

然后，检查触点是否受损或脱落。

如果触点受损，需要更换新的触点。

如果触点未受损，可以尝试用细砂纸或针刺等方法清洁触点表面，以消除污垢或氧化物。

2. 漏电漏电是指电气设备中的电流逸出到地面或其他非预期的路径中。

隔离开关在长时间使用后，可能会出现漏电的情况。

漏电会导致设备的电气安全隐患，甚至可能引发火灾等严重事故。

一旦发现设备有漏电现象，应立即切断开关与电源的连接，并停止使用设备。

接下来，需要使用绝缘电阻测试仪等设备检查漏电量。

如果漏电量超过了安全范围，需要及时修理或更换设备。

3. 过载过载是指电气设备承受的电流超过其额定值的情况。

隔离开关在长时间运行中，可能会面临电流过载的问题，特别是在电气负荷较大的场合。

当发生过载时，开关可能会发热，甚至烧毁。

因此，对于过载情况，首先需要切断开关与电源的连接，以防止过大的电流通过设备。

然后，需要检查负载是不是超出了隔离开关的额定负荷。

如果负载超出了额定负荷，需要减少负载或者更换更适合的设备。

4. 报警触发一些现代化的隔离开关配有报警装置，可以在异常情况下自动触发报警以提醒用户。

当隔离开关的报警触发时，首先需要注意观察报警信息，并判断是哪种异常情况引起的报警。

然后，根据具体的异常情况，采取相应的措施。

比如，如果报警是由于过载引起的，需要减少负载或更换适合的设备。

断路器及隔离开关异常及事故处理汇总首先，断路器及隔离开关可能出现的异常情况包括：1.触头因长时间使用磨损严重而导致接触不良，电流无法正常通过，引发设备故障。

2.开关机构因积尘或湿气进入而导致卡死或接触不良，无法正常操作。

3.电扇散热不良，导致温度过高，进而引发断路器温度保护器动作，切断电流。

4.外部因素如雷击、电涌等造成的过电压或瞬态电流冲击，引发断路器过载或击穿。

5.电源质量不稳定，波动大，造成断路器急停或频繁跳闸。

针对上述异常情况，处理方法如下：1.定期巡检断路器及隔离开关的触头，如有发现磨损或接触不良，及时更换或清洁。

2.防止灰尘和湿气进入机构内部，定期进行清洁和维护，并使用防水、防尘措施。

3.定期检查断路器的散热情况，如有必要，增加散热设备或提高通风条件。

4.安装合适的过电压保护装置，减少外界因素的影响。

5.对电源进行检测和维护，确保电压稳定，并根据实际情况配置合适数量和容量的断路器。

除了上述的一般处理方法外，对于特殊情况的事故处理，还需要根据具体情况采取相应措施：1.若出现断路器过载导致跳闸，应首先确定导致过载的原因，并及时排除故障。

在故障排除之前，可以增大电流负载并逐渐恢复供电。

2.发现断路器烧焦或击穿，应立即切断电源，并保持现场安全。

然后检查导致击穿的原因，修复或更换设备，并进行必要的电气测试和检验。

3.在雷击等不可抗力因素导致过电压的情况下，可以安装供电过滤器、避雷器等电力设备保护装置，并及时排查和修复被击穿的设备。

4.如果频繁跳闸的原因是电源波动造成的，可以考虑增加稳压设备、安装UPS电源、增加并联电路等措施来确保供电质量稳定。

总之，断路器及隔离开关异常情况的处理要根据具体情况具体分析，综合考虑设备状况、环境因素和供电质量等因素。

合理的预防措施和及时的故障处理能够有效避免事故的发生，保护电气设备的安全运行。
