电路与电子技术复习试题(部分答案)

《电路与电子技术》课后习题参考答案《电路与电子技术》课后习题参考答案填空1．电压 2．都（发生）变化 3．iA=53sin(314t+30°)A 4．220V 5．增大 6．单向导电性单选题11.C 12.A 13.D 14.B 15.B 16.C 17.D 18.D 19.C 20.D21. 变压器绕组在流过电流的时候，由于其自身存在电阻的原因，将消耗一部分电能，并转换成热量。

因为大部分变压器绕组都采用铜线绕制而成，所以将绕组的损耗成为变压器铜损,也叫空载损耗。

铁损包括磁性材料的磁滞损耗和涡流损耗以及剩余损耗. 当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体（由硅钢片制成），在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。

这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。

由“涡流”所产生的损耗我们称为“铁损”。

22. 集成运算放大器(简称运放)实际上是一个具有高增益、低漂移，带有深度负反馈并直接耦合的直流放大器，因为它最初主要用作模拟计算机的运算放大器，故称为集成运算放大器。

其性能优良，广泛地应用于运算、测量、控制以及信号的产生、处理和变换等领域。

运算放大器本身不具备计算功能，只有在外部网络配合下才能实现各种运算。

23. 反馈又称回馈，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。

反馈可分为负反馈和正反馈。

负反馈使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；24.射极输出器的输入阻抗高，输出阻抗低，常用来当做多级放大器输入级和低电压、高电流的输出级，或者叫做隔离级。

由于射极输出器的电压动态范围较小，且电压放大倍数略小于1，这是其固有的缺点，但因其有较高的输入阻抗，可有效减轻信号源的负担。

在大电流输出电路中，比如功率放大器中，由于它的高的电流放大倍数，所以其功率放大倍数还是较高的，通常被直接用来推动负载。

电子技术复习题一、填空1．二极管最主要的特性是 单向导电性 。

2.当电源电压升高时，电抗原件将能量存储起来，而当电源电压降低时，又将能量释放出来，从而使输出电压比较平滑，这就是滤波3.双极性晶体管按结构可分为NPN 型和PNP 型。

4.晶体管是有三个电极的电流放大器，任选其中一个电极为公共电极时，可组成三种不同的四端网络，分别成为共基极、共发射极、共集电极。

5．构成放大电路的条件有两个：一是发射结正偏，集电结反偏；二是放大电路要有完善的直流通路和交流通路。

6、当温度升高时，会引起放大电路的静态工作点向上偏移，造成饱和失真 7、半导体的导电性能具有光敏性、热敏性和 掺杂性 特点。

8．半导体载流子的运动有扩散运动和 漂移 运动。

9．硅二极管的正向导通压降约为 0.6~0.7 V10．二极管的反向电压在一定范围时，电流基本上是 恒定（或不变） 的。

11．稳压管工作在 反向击穿 区。

12．NPN 型硅三极管的发射结电压U BE 约这 0.6~0.7 V 。

13．PNP 型锗三极管的发射结电压U BE 约为 -0.2~ -0.3 V 。

14．非线性失真包括截止失真和 饱和 失真。

15．为不产生非线性失真，放大电路的静态工作点Q 大致选在交流负载线的 中点 ，输入信号的幅值不能太大。

16．在外部因素（如温度变化、三极管老化、电源电压波动等）的影响下，会引起放大电路 静态工作点 的偏移。

17．外部因素中，对放大电路静态工作点影响最大的是 温度 变化。

18．三极管级间耦合的方式主要有：阻容耦合、变压器耦合和 直接耦合 。

19．三极管阻容耦合电路的频率特性包括幅频特性和 相频特性 。

20．三极管阻容耦合电路的 电压放大倍数 与频率的关系称为幅频特性。

21．三极管阻容耦合电路的输出电压相对于输入电压的 相位移 与频率的关系称为相频特性。

22．场效应管是一种 电压 控制的单极型半导体器件。

23．场效应管有两种类型：结型场效应管、 绝缘栅 场效应管。

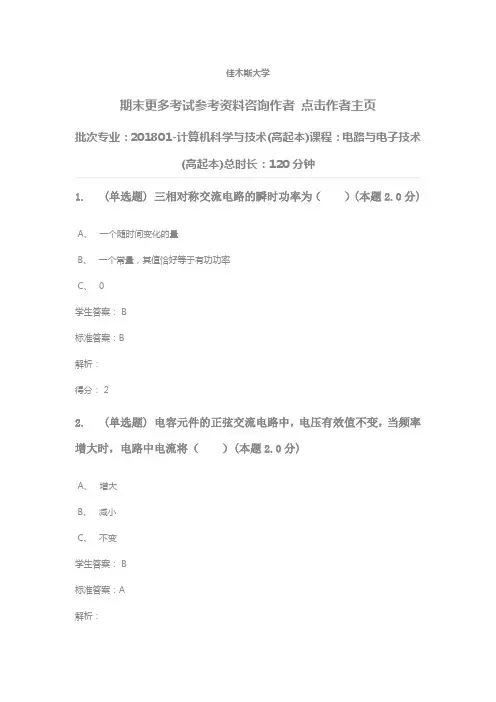

佳木斯大学期末更多考试参考资料咨询作者点击作者主页批次专业：201801-计算机科学与技术(高起本)课程：电路与电子技术(高起本)总时长：120分钟1. (单选题) 三相对称交流电路的瞬时功率为（）(本题2.0分)A、一个随时间变化的量B、一个常量，其值恰好等于有功功率C、0学生答案： B标准答案：B解析：得分： 22. (单选题) 电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）(本题2.0分)A、增大B、减小C、不变学生答案： B标准答案：A解析：得分： 03. (单选题) 为了减小开关时间，常在晶体管的基极回路中引入加速电容，它的主要作用是：( )。

(本题2.0分)A、在开启时提供很大的正向基极电流，并在关闭时提供很大的反向基极电流B、在开启时提供很大的反向基极电流C、隔开直流电压学生答案： B标准答案：A解析：得分： 04. (单选题) 稳压管是利用其伏安的（）区特性进行稳压的。

(本题2.0分)A、反向B、反向击穿C、正向起始D、正向导通学生答案： D标准答案：B解析：得分： 05. (单选题) 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为(本题2.0分)A、PNP管，CBEB、．NPN管，ECBC、NPN管，CBED、PNP管，EBC学生答案： C标准答案：B解析：得分： 06. (单选题) 单相桥式或全波整流电路中，电容滤波后，负载电阻RL平均电压等于(本题2.0分)A、0.9U2B、 1.4U2C、0.45U2D、 1.2U2学生答案： C标准答案：D解析：得分： 07. (单选题) P型半导体是在本征半导体中加入微量的（）元素构成的(本题2.0分)A、三价B、四价C、五价D、六价学生答案： D标准答案：A解析：得分： 08. (单选题) 一个电热器，接在10V的直流电源上，产生的功率为P。

电路与电子技术基础复习资料一、填空（25分）1.二极菅最主要的特性是_______________ O2.三极管是_________ 空制型器件，而场效应管是 ________ 空制型器件。

3.射极输出器具有_________ 恒4吁1、接近于1, __________________ 和__________期目，并具有____________ 高和_______________ 低的特点。

5.如果变压器或：（即副边）电压的有效值为______ V,桥式整流后（不流波）的输出电压为_v,经过电容滤波后为 ________________ ，二极管所承受的最大反向电压为 _____ y o6.在门电路中，最基本的三种门龟路_____________ 门 _________ 门和__________ 17.时序逻辑电路投照其触发器是否有统一的时钟控制分为________ 序电路和_________8.逻辑代数又称为_________ 代数。

最基本的逻辑关系有 _____________ 、、三种。

9、T触发器的特征方程为时序畛，JK触发黯的特征方程二、单项选择题〈每小题2分，总共20分）1.在某放大电路中，测的三极管三个龟极的静态龟位分别为 0 V, -10 V, T. 3V,则这只三极管是（A. NPN型硅管B. NPN型错管C. PHP型硅管D. PNP型错管2 .某场效应管的转移特性如图所示，该管为（A. P沟道增强型M0S管B、P沟道结型场效应管C、N沟道增强型MOS管D、N沟道耗尽型MOS管3.通用型集成运放的输入级采用差动放大电路，这是因为它的（A.输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大4.与甲类功率放大方式相比，乙类互补对称功放的主要优点是（）。

A.不用输出变压器B.不用输出端大电容C.效率高D.无交越失U5-稳压二极管1 急压时，其工作在（），发光二极管发光时，其工作在（）。

中南大学网络教育课程考试复习题及参考答案电子技术一、填空题：1。

在本征半导体中掺入微量三价元素形成型半导体，掺入微量五价元素形成型半导体。

2。

晶体管工作在截止区时，发射结向偏置，集电结向偏置。

3.硅稳压管的工作为 _ 区。

4。

为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

5。

已知输入信号的频率为10kHz~12kHz，为了防止干扰信号的混入，应选用滤波电路。

6.为了获得输入电压中的低频信号，应选用滤波电路.7.为了稳定静态工作点，应引入负反馈.8.为了稳定放大倍数,应引入负反馈。

9.为了使放大电路的输出电阻增大应引入负反馈;深度负反馈的条件是。

10。

为了减小放大电路的输入电阻，应引入负反馈。

11.为了减小放大电路的输出电阻，应引入负反馈。

12.当集成运放组成运算电路时中，运放一般工作在状态。

13.在运放组成的电压比较器中，运放一般工作在或状态.14.在图1所示电路中，调整管为，采样电路由组成，基准电压电路由组成，比较放大电路由组成.图115。

在整流电路的输入电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是整流电路.16。

直流电源由、、和四部分组成。

17。

串联型稳压电路由、、和四部分组成。

18.欲将方波电压转换成三角波电压，应选用运算电路。

19。

NPN型共集电极放大电路中的输出电压顶部被削平时，电路产生的是失真;乙类功放电路的主要缺点是输出有失真。

20. 比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。

21.正弦波自激振荡的幅值平衡条件为，相位平衡条件为。

22。

存储器按功能不同可分为存储器和存储器；23.RAM按存储单元结构特点又可分为和。

24.半导体存储器的结构主要包含三个部分，分别是、、。

25。

某存储器容量为8K×8位，则它的地址代码应取位。

26。

将Intel2114（1K*4位）RAM扩展成为8K*4位的存储器，需要Intel2114芯片数是 ,需要增加的地址线是条。

电工电子技术复习复习题1一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在 图 示 电 路 中，已 知 U S = 2 V ，I S = -2 A 。

A 、B 两 点 间 的 电 压 U AB 为 ( )。

(a) -3 V(b) -1 V(c) -2 V1题2题2、在 图 示 电 路 中 ，U S，I S 均 为 正 值，其 工 作 状 态 是 ( )。

(a) 电 压 源 发 出 功 率 (b) 电 流 源 发 出 功 率 (c) 电 压 源 和 电 流 源 都 不 发 出 功 率3、半 导 体 二 极 管 的 主 要 特 点 是 具 有（ ）。

(a) 电 流 放 大 作 用 (b) 单 向 导 电 性 (c) 电 压 放 大 作 用 4、旋 转 磁 场 的 转 速 n 1 与 极 对 数 p 和 电 源 频 率 f 的 关 系 是( ) 。

(a) n fp160=(b) n f p 1602= (c) n p f160= 5、若 把 电 路 中 原 来 电 位 为 －2 V 的 一 点 改 为 电 位 参 考 点，则 改 后 的 电 路 中，各 点 电 位 比 原 来( )。

(a) 变 高 (b) 变 低 (c) 不 能 确 定 6、某 三 相 电 源 的 电 动 势 分 别 为 e t A =+︒2031416sin()V ，e B = 20 sin (314 t －104︒) ，e t C V =+︒20314136sin()，当 t = 13 s 时，该 三 相 电 动 势 之 和 为 ( )。

(a) 20 V (b)202V(c) 0 V7、 某 三 角 形 联 接 的 纯 电 容 负 载 接 于 三 相 对 称 电 源 上，已 知 各 相 容 抗 X C = 6 Ω，线 电 流 为 10 A ，则 三 相 视 在 功 率 ( )。

(a) 1 800 V A (b) 600 V A (c) 600 W8、 图 示 电 路 中，R = X L = X C = 1 Ω，则 电 压 表 的 读 数 为 ( )。

一．单项选择题1. 图示电路中,电流I ＝（ A ）。

A.–3 A B. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U ＝（ D ）。

A. 2 V B. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I ＝（ A ）。

A. 1 A B. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。

A. U SB. RC. U S 和I SD. I S5. 图示电路中, 电压U ＝（ A ）。

A. 8 V B. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab 间等效电阻R ab =（ B ）。

A. R 1//R 2//R 3 B. R 1//R 3C. (R 1+R 2)//R 3。

D. (R 1+R 3)//R 27. 图示电路中, 电流I ＝（ B ）。

A. 5 A B. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t ＝0时闭合，电容初始电压u C （0+）= ( C )。

A. -5 V B. 10 V C. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I ＝（ B ）。

A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab 短路线中电流I ab = ( A ）。

A. 1 A B. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I ＝（ A ）。

A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U ＝（ C ）。

A. 3 V B. -3 VC. -6 V。

。

D. 6 V13. 图示电路, ab 间电压U ab = ( D )。

A. 8 V B. 7 VC. 5 VD. 3 V14．稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ）它的稳压值Uz 才有导通电流，否则处于（ F ）状态。

一、填空题1. 已知图中U1＝2V, U2＝-8V, 则UAB＝-10 。

2. 电路的三种工作状态是通路、断路、短路。

3. 有三个6Ω的电阻, 若把它们串联, 等效电阻是18 Ω；若把它们并联, 等效电阻2Ω；若两个并联后再与第三个串联, 等效电阻是9 Ω。

4. 用电流表测量电流时, 应把电流表串联在被测电路中；用电压表测量电压时, 应把电压表与被测电路并联。

5. 电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示, 设U=12V、I=2A、R=6Ω, 则UAB= -24 V。

7. 直流电路如图所示, R1所消耗的功率为2W, 则R2的阻值应为 2 Ω。

8. 电路中电位的参考点发生变化后, 其他各点的电位均发生变化。

9. 在直流电路中, 电感可以看作短路, 电容可以看作断路。

9. 我国工业交流电采用的标准频率是50 Hz。

10. 三相对称负载作三角形联接时, 线电流IL与相电流IP间的关系是: IP＝IL。

11. 电阻元件是耗能元件, 电容元件是储能元件。

12. 已知一正弦电压u=311sin(628t-60º)V, 则其最大值为311 V, 频率为100 Hz, 初相位为-60º。

13．在纯电阻交流电路中, 已知电路端电压u=311sin(314t-60º)V, 电阻R=10Ω, 则电流I=22A,电压与电流的相位差φ= 0º, 电阻消耗的功率P= 4840 W。

14．三角形联结的三相对称负载, 若线电压为380 V, 则相电压为380 V；若相电流为10 A, 则线电流为17.32 A。

15. 式QC=I2XC是表示电容元件在正弦电路中的无功功率计算公式。

16. 正弦交流电压的最大值Um与其有效值U之比为。

17. 电感元件是一种储能元件, 可将输入的电能转化为磁场能量储存起来。

18. 若三相电动势依次达到最大值的次序为e1—e2—e3, 则称此种相序为正序。

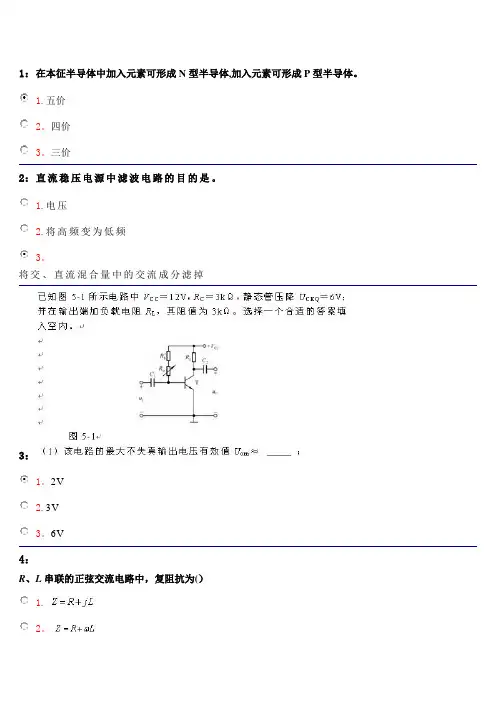

1：在本征半导体中加入元素可形成N型半导体,加入元素可形成P型半导体。

1.五价2。

四价3。

三价2：直流稳压电源中滤波电路的目的是。

1.电压2.将高频变为低频3。

将交、直流混合量中的交流成分滤掉3：1。

2V2.3V3。

6V4：R、L串联的正弦交流电路中，复阻抗为(）1.2。

3。

5：欲减小电路从信号源索取的电流，增大带负载能力,应在放大电路中引入。

1。

电压串联负反馈2。

电压并联负反馈3。

电流串联负反馈4。

电流并联负反馈6:已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（）1。

全是10Ω2。

两个30Ω一个90Ω3.全是90Ω7:整流的目的是。

1。

将交流变为直流2.将高频变为低频3。

将正弦波变为方波8：电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（)1.增大2。

减小3.不变9：1.＞0V2.＝0V3。

＜0V10:1.25°2.95°3.115°11:稳压管的稳压区是其工作在。

1.正向导通2.反向截止3.反向击穿12:已知工频电压有效值和初始值均为380V，则该电压的瞬时值表达式为（）1.2。

3.13:三相对称电路是指（)1。

380V2。

负载对称的电路3.电源和负载均对称的电路14:在单相桥式整流电路中,若有一只整流管接反，则.1.输出电压约为2U D2。

变为半波直流3。

整流管将因电流过大而烧坏15：欲得到电流－电压转换电路，应在放大电路中引入。

1。

电压串联负反馈2.电压并联负反馈3.电流串联负反馈4。

电流并联负反馈16：设二极管的端电压为U，则二极管的电流方程是.1。

I S e U2.3。

17：RLC并联电路在f0时发生谐振，当频率增加到2f0时,电路性质呈()1。

电阻性2.电感性3.电容性18：实验室中的交流电压表和电流表，其读值是交流电的（)。

1.最大值2。

有效值3.瞬时值19:欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入。

总复习题及解总复习题及解一、问 答第一章答题1. 电流与电压为关联参考方向是指什么？答：电流参考方向（箭头方向）与电压降参考方向（“+”到“-”的方向）一致的方向。

第二章答题1. 应用叠加定理时，理想电压源不作用时视为短路，理想电流源不作用时视为 开路。

2、求含有受控源单口网络的戴维南（诺顿）等效电路的内阻时，屏蔽掉电源后须用 外施电压、电流 法求得。

第三章答题1、对于电容C 和电感L ，电压和电流间的关系为：，2、换路定律是指： 3、全响应解的两种表达式：（1）全响应=（零输入响应）+（零状态响应） （2）三要素法： 第四章答题1、直流电路中，感抗为0，容抗为无穷大。

2、正弦电压u(t) =2U cos (?t + ?u )对应的相量表示为uUUθ∠=•。

3、任意一个相量乘以j相当于该相量逆时针旋转90o 。

4、三相对称电源星型联结，相、线电压的关系为相电压是线电压的31倍，且相电压滞后对应线电压30°。

对称电源△接线时，线电流、相电流之间关系为线电流等于3倍相电流，相位滞后对应相电流30°。

5、电阻元件的电压电流的有效值满足：U=IR，关联参考方向下电压和电流同相位，即第五章答题无第六章答题1、本征半导体电子浓度等于空穴浓度；N型半导体的电子浓度大于空穴浓度；P型半导体的电子浓度小于空穴浓度。

2、场效应管属于电压控制型器件，晶体三极管则属于电流控制器件。

3、晶体三极管工作在放大状态时，应使发射结正向偏置；集电结反向偏置。

4、稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

5、 PN结的单向导电性，就是PN结正偏时导通，反偏时截止。

6、当温度升高时，三极管的集电极电流Ic 增加，发射结压降U BE减小。

第七章答题1、共模抑制比K CMR是差模放大倍数与共模放大倍数（绝对值）之比。

2、抑制温漂（零漂）最常用的方法是采用差放电路。

3、差分放大电路能够抑制共模信号，放大差模信号。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数?=49，则其输入电阻rbe=。

17.画放大器的直流通路时应将电容器视为。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为。

电子技术及实训复习题含答案一、单选题（共51题，每题1分，共51分）1.当PN结外加正向电压时，P区接电源( )极A、公共B、负C、正D、零点正确答案：C2.单相全波整流电路中，负载RL承受的是整流变压器二次绕组的(____)。

A、全部电压；B、一半电压；C、三分之一电压；D、四分之一电压正确答案：B3.将整流电容滤波电路的滤波电容值增大，输出电压平均值(____)。

A、无法确定B、减小；C、增大；D、不变；正确答案：C4.单相桥式整流电路中，二极管导通的时间是(____)周期。

A、1/2；B、1/4；C、1/5D、1/3；正确答案：A5.单相半波整流电路输出电压的大小是全波整流的（）。

A、1/2；B、1；C、1/4D、1/3；6.共发射极放大器的输出电压和输入电压的相位上的关系是(____)。

A、不能确定B、相位差90度；C、0度；D、相位相反；正确答案：D7.PNP型三极管的三个脚分别为1、2、3。

用试验法测得三极管1端对地电压12V，2端对地电压11.3V, 3端对地电压为1V，则集电极为(____)。

A、无法判断B、为1端；C、为2端；D、为3端；正确答案：D8.在晶体管放大电路中，电流放大倍数β值(____)。

A、越小越好；B、在10～20之间；C、在20～100之间D、越大越好；正确答案：C9.单相桥式整流电路中，负载RL承受的是整流变压器二次绕组的(____)。

A、全部电压；B、一半电压；C、三分之一电压；D、四分之一电压正确答案：A10.P型半导体中浓度比较多的那部分载流子是（）。

A、空穴；B、自由电子；C、不确定D、磷元素；11.单相桥式整流电路中用到了（）个二极管。

A、4B、3；C、2；D、1；正确答案：A12.为调整放大器的静态工作点，使之下移，应该使RB电阻值(____)。

A、减小；B、增大；C、不变；D、不确定正确答案：B13.由漂移形成的电流是反向电流，其大小而与外电场（）。

附录A 模拟试题A.1 模拟试题一一、选择题(每小题1.5分，共15分)1 某电源向一负载电阻R, 供电(如图A1- 1 所示)。

当负载电阻R, 从100Ω减至10Ω,负载电压U 约下降1%。

则该电源是( )。

(a) 理想电压源(b) 理想电流源(c) 含有内阻R₀≈01Ω的电压源 (d) 不能确定2 在图A1-2 所示电路中，理想电流源Iq 发出的电功率P 为( )。

(a)-3 W (b)21 W (c)3 W (d)-21 W图 A1-1 图A1-23 某感性负载的额定功率为P 、,额定功率因数为ccs φn,并联电容后接额定电压，若所并联的电容使电路发生谐振，则总负载(含电容在内)消耗的功率P 及功率因数cosφ与其P、及cs pw 的关系是( )。

(a)P=Px,cos φ=csφy(b)P>Pv,cos φ=cospw(c)P= Pw,cos p>cos Pw (d)P=Pw,cos φ<csPn4 若电感L 变为原来的,则电容C 应为原来的( ),才能保持在原频率下的串联谐振。

(a) 倍(b)4 倍(c)2 倍(d) 倍5. 同双极型晶体管的输入电阻相比，场效应管的输入电阻( )。

(a) 小得多 (b) 大得多(c) 与双极型晶体管大致相同6 整流电路如图A1-3 所示，负载电阻RL=Rz=100k2, 变压器副边电压u₂的有效值U₂=100V, 直流电流表A 的读数为( )。

(设电流表的内阻为零)(a)09 mA (b)1 mA (c)0.45 mA (d)0 mA图 Al-37 单相半波整流、电容滤波电路中，滤波电容的接法是( )。

(a)与负载电阻R; 申联 (b) 与整流二极管并联(c) 与整流二极管串联 (d) 与负载电阻R₂并联8 电路如图A1-4 所示，欲使该电路能起振，则应该采取的措施是( )。

(a) 改用电流放大系数β较大的晶体管。

(b) 减少反馈线圈L, 的匝数。

《电路与电子技术基础》参考解答 习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U=IR=0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P=UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。

解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为：-6+4I+2I=0 即得：I=1A则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =4V #所以：U ab =U ac +U cb =-2+4=2V #（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I+2I=0 即得：I=1A则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =8V所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程；（2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零，U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0 得：10I+4=0 # （2）求电流由上面得回路电压方程式得：)A (4.0104-=-=I #a4 b(a) aΩ b (b)题图1-1 习题1-3电路图1Ω2 2Ω 22Ω1Ω题图1-2 习题1-7电路图负号表示电流的实际方向与参考方向相反。

电工复习题填空题1．对感性负载，提高电路功率因数的方法是电流。

，提高功率因数后使线路的总2、图 1 是三相鼠笼式异步电动机图，图中是欠压保护器件，是短路保护器件，若把与按钮SB2是过载保护器件，并联的触点 KM 去掉该系统为运行。

QFUFR3 2 1SB1K SB2FRKKM图 13~3.三相对称负载接成星型，其相电压为220 2 sin( t45 )V ，则其对应的线电压为。

4. 三相异步电动机的调速方式有、、。

5．正弦交流电的三要素为、、。

6．已知正弦量u =220sin(314t+45 )(V)°，则该正弦量的初相位是，有效值是。

7.已知 R. L. C 串联电路中 R=2k ，X l=2K，Xc=4K，电路电流 I=3A ，则电路消耗的有功功率 P=________，无功功率 Q=________。

8、三相对称负载接成星形，其相电压为220 2 sin(t 45 )V ，则其对应的线电压为。

9、若已知 a、b 两点电位分别为V a1V， V b 2 V，则 U ba V。

10、理想变压器的原、副边电流分别为5A、2A ，则原、副边电压之比为。

11、对感性负载而言，提高电路功率因数的方法是。

12、变压器的主要部件是 ________和________。

13、A 点与Ｂ点之间的电压是电场力把单位正电荷从______推向 ______时所做的功。

14、教室用的白炽灯，灯丝两端的电压为220伏，通过灯丝的电流为 0.18安，则灯丝的电阻为 ______ 欧。

15、我国电力系统的交流标准频率规定为 ______赫兹，周期为 ______秒。

16、已知电压 u=311sin(314t－π /3)伏，则其有效值是220 伏，频率为 ______HZ，初相角为 ______。

17、在纯电容交流电路中，电压和电流和相位关系为______。

18、在 RL 串联电路中，已知电阻R＝3kΩ，感抗 X Ｌ＝ 4kΩ，阻抗 Z ＝______。

电子技术考试题库及答案一、单项选择题（每题1分，共10分）1. 在数字电路中，逻辑“与”运算的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 至少有一个输入为低电平D. 所有输入都为低电平答案：A2. 以下哪种二极管是用于稳压的？A. 发光二极管B. 光电二极管C. 稳压二极管D. 变容二极管答案：C3. 在模拟电路中，放大器的增益通常表示为：A. 电压增益B. 电流增益C. 功率增益D. 阻抗增益答案：A4. 以下哪个元件不是基本的数字逻辑门？A. 与门B. 或门C. 非门D. 锁存器答案：D5. 晶体管的放大作用主要取决于其：A. 发射极B. 基极C. 集电极D. 所有选项答案：B6. 在数字电路中，一个D触发器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = ¬D'答案：A7. 以下哪种波形是正弦波？A. 方波B. 三角波C. 锯齿波D. 所有选项答案：A8. 在电子电路中，滤波器的作用是：A. 放大信号B. 减小噪声C. 改变信号频率D. 所有选项答案：B9. 以下哪种元件是半导体材料制成的？A. 电阻B. 电容C. 二极管D. 电感答案：C10. 以下哪种电路元件具有非线性特性？A. 电阻B. 电容C. 二极管D. 电感答案：C二、多项选择题（每题2分，共10分）1. 下列哪些是数字电路的特点？A. 离散值B. 连续值C. 高抗干扰性D. 低功耗答案：AC2. 在模拟电路中，下列哪些元件可以用于滤波？A. 电阻B. 电容C. 二极管D. 电感答案：BCD3. 以下哪些是基本的数字逻辑运算？A. 与B. 或C. 非D. 加答案：ABC4. 在电子电路中，下列哪些元件可以用于信号放大？A. 晶体管B. 电阻C. 电容D. 电感答案：A5. 下列哪些是电子电路中的无源元件？A. 电阻B. 电容C. 二极管D. 晶体管答案：AB三、判断题（每题1分，共10分）1. 晶体管的基极电流可以控制集电极电流。

一．单项选择题1. 图示电路中,电流I＝（ A ）。

A.–3 AB. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U＝（ D ）。

A. 2 VB. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I＝（ A ）。

A. 1 AB. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。

A. U S。

B. RC. U S和I SD. I S5. 图示电路中, 电压U＝（ A ）。

A. 8 VB. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab间等效电阻R ab =（ B ）。

A. R1//R2//R3B. R1//R3C. (R1+R2)//R3D. (R1+R3)//R27. 图示电路中, 电流I＝（ B ）。

A. 5 AB. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。

A. -5 VB. 10 VC. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。

A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab短路线中电流I ab = ( A ）。

A. 1 AB. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I＝（ A ）。

A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U＝（ C ）。

A. 3 VB. -3 VC. -6 V 。

D. 6 V13. 图示电路, ab 间电压U ab = ( D )。

A. 8 V B. 7 VC. 5 VD. 3 V14.极 管 接 在 电 路 中， 若 测 得 a 、b 两 端 电 位 如 图 所 示，则 二 极 管 工 作 状 态 为（ A ）。

A. 导 通B. 截 止C. 击 穿15.如 果 把 一 个 小 功 率 二 极 管 直 接 同 一 个 电 源 电 压 为1.5V 、内 阻 为 零 的 电 池 实 行 正 向 连 接，电 路 如 图 所 示，则 后 果 是 该 管（ D ）。

《电路与电子技术》复习题答案一、单项选择题1、由叠加定理可求得图（1）所示电路中电压U为（B）A. 15 VB. -5 VC. 5 VD. -15 V2、图（2）所示电路中节点a的电压为（A）A. 20 VB. 120 VC. 220 VD. -60 V︒︒︒+-100150kΩ100kΩ图（1）图（2）3、在基本放大电路的三种组态中，输入电阻最大的放大电路是（C）在基本放大电路的三种组态中，输出电阻最小的放大电路是（C）电压放大倍数总是小于1的放大电路是（C）电压放大倍数、电流放大倍数较大，输出信号电压与输入信号电压反相的放大电路是（A）电压放大倍数较小而电流放大倍数大于1，输出信号电压与输入信号电压同相的放大电路是（C）电压放大倍数较大而电流放大倍数小于1，输出信号电压与输入信号电压同相的放大电路是（B）输入电阻最小的放大电路是（D）A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定4、整流电路的作用是（B）滤波电路的作用是（A）A、把交流电变为平滑的直流电。

B、把交流电变为单向脉动的直流电。

C、把直流电变为交流电。

D、把高压交流电变为低压交流电。

5、如图，V2电位为（C）A、V2= 2.5 VB、V2= 5 VC、V2=7.5 VD、V2= 7 V6、图示电路中, 电流I为（C）A、1 AB、0 AC、2 AD、-2 A1Ω1Ω2AI7、图示电路中, 电流I=0时,US应为（B）A、0 V B、6 V C、-6 V D、12 VI3Ω3Ω2AU S8、如图，换路前电路处于稳态，t=0时刻开关断开。

则换路后瞬间电容电压uC （0+）为（D）A、u C（0+）= 0 VB、u C（0+）= 30 VC、u C（0+）=120 VD、u C（0+）= 6 V9、下列说法正确的是（C）A、对于任何复杂的正弦交流电路，电路中的总的有功功率等于各个支路（或元件）有功功率之和，总的无功功率等于各个支路（或元件）无功功率之和，总的视在功率等于各个支路（或元件）视在功率之和。
