实验三 MATLAB图像处理基本操作及摄像机标定(DLT)

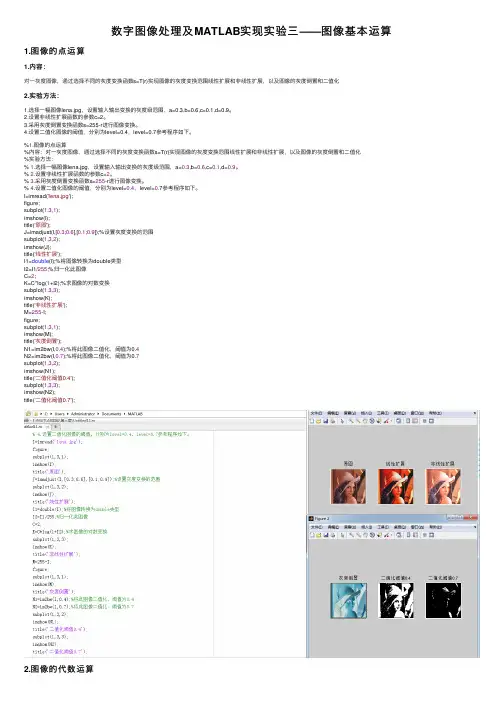

数字图像处理及MATLAB实现实验三——图像基本运算1.图像的点运算1.内容：对⼀灰度图像，通过选择不同的灰度变换函数s=T(r)实现图像的灰度变换范围线性扩展和⾮线性扩展，以及图像的灰度倒置和⼆值化2.实验⽅法：1.选择⼀幅图像lena.jpg，设置输⼊输出变换的灰度级范围，a=0.3,b=0.6,c=0.1,d=0.9。

2.设置⾮线性扩展函数的参数c=2。

3.采⽤灰度倒置变换函数s=255-r进⾏图像变换。

4.设置⼆值化图像的阈值，分别为level=0.4，level=0.7参考程序如下。

%1.图像的点运算%内容：对⼀灰度图像，通过选择不同的灰度变换函数s=T(r)实现图像的灰度变换范围线性扩展和⾮线性扩展，以及图像的灰度倒置和⼆值化%实验⽅法：% 1.选择⼀幅图像lena.jpg，设置输⼊输出变换的灰度级范围，a=0.3,b=0.6,c=0.1,d=0.9。

% 2.设置⾮线性扩展函数的参数c=2。

% 3.采⽤灰度倒置变换函数s=255-r进⾏图像变换。

% 4.设置⼆值化图像的阈值，分别为level=0.4，level=0.7参考程序如下。

I=imread('lena.jpg');figure;subplot(1,3,1);imshow(I);title('原图');J=imadjust(I,[0.3;0.6],[0.1;0.9]);%设置灰度变换的范围subplot(1,3,2);imshow(J);title('线性扩展');I1=double(I);%将图像转换为double类型I2=I1/255;%归⼀化此图像C=2;K=C*log(1+I2);%求图像的对数变换subplot(1,3,3);imshow(K);title('⾮线性扩展');M=255-I;figure;subplot(1,3,1);imshow(M);title('灰度倒置');N1=im2bw(I,0.4);%将此图像⼆值化，阈值为0.4N2=im2bw(I,0.7);%将此图像⼆值化，阈值为0.7subplot(1,3,2);imshow(N1);title('⼆值化阈值0.4');subplot(1,3,3);imshow(N2);title('⼆值化阈值0.7');2.图像的代数运算内容：采⽤正确的图像代数运算⽅法，分别实现图像图像叠加，混合图像的分离和图像的局部显⽰效果1.选取两幅⼤⼩⼀样的灰度图像iena.jpg和rice.jpg，将两幅图像进⾏加法运算，结果如图。

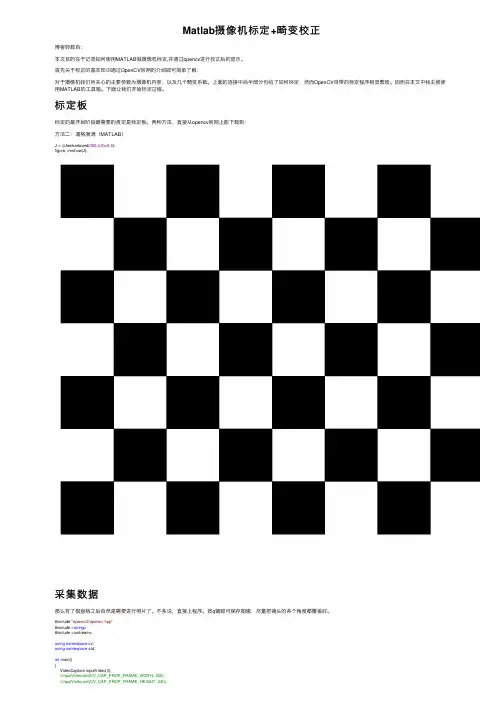

Matlab摄像机标定+畸变校正博客转载⾃：本⽂⽬的在于记录如何使⽤MATLAB做摄像机标定,并通过opencv进⾏校正后的显⽰。

⾸先关于校正的基本知识通过OpenCV官⽹的介绍即可简单了解：对于摄像机我们所关⼼的主要参数为摄像机内参，以及⼏个畸变系数。

上⾯的连接中后半部分也给了如何标定，然⽽OpenCV⾃带的标定程序稍显繁琐。

因⽽在本⽂中我主推使⽤MATLAB的⼯具箱。

下⾯让我们开始标定过程。

标定板标定的最开始阶段最需要的肯定是标定板。

两种⽅法，直接从opencv官⽹上能下载到：⽅法⼆：逼格满满（MATLAB）J = (checkerboard(300,4,5)>0.5);figure, imshow(J);采集数据那么有了棋盘格之后⾃然是需要进⾏照⽚了。

不多说，直接上程序。

按q键即可保存图像，尽量把镜头的各个⾓度都覆盖好。

#include "opencv2/opencv.hpp"#include <string>#include <iostream>using namespace cv;using namespace std;int main(){VideoCapture inputVideo(0);//inputVideo.set(CV_CAP_PROP_FRAME_WIDTH, 320);//inputVideo.set(CV_CAP_PROP_FRAME_HEIGHT, 240);if (!inputVideo.isOpened()){cout << "Could not open the input video " << endl;return -1;}Mat frame;string imgname;int f = 1;while (1) //Show the image captured in the window and repeat{inputVideo >> frame; // readif (frame.empty()) break; // check if at endimshow("Camera", frame);char key = waitKey(1);if (key == 27)break;if (key == 'q' || key == 'Q'){imgname = to_string(f++) + ".jpg";imwrite(imgname, frame);}}cout << "Finished writing" << endl;return0;}保存⼤约15到20张即可。

使用Matlab进行图像处理的基本步骤引言：随着计算机技术的迅猛发展，图像处理技术在各个领域得到广泛应用。

而Matlab作为一种功能强大的数学软件，也被广泛应用于图像处理领域。

本文将介绍使用Matlab进行图像处理的基本步骤，以帮助读者更好地理解和运用这一工具。

一、图像的读取与显示在进行图像处理之前，我们首先需要将图像读入Matlab中。

Matlab提供了imread函数来读取图像，并将读取的图像存储为矩阵形式。

通过imshow函数，我们可以将读取的图像显示出来，以便进一步的处理。

二、图像的基本操作在图像处理过程中，我们通常需要对图像进行一些基本的操作，比如调整图像的大小、旋转图像、图像翻转等。

Matlab提供了一系列的函数来实现这些操作。

例如，imresize函数可以调整图像的大小；imrotate函数可以用来旋转图像；flipud和fliplr函数可以进行图像的垂直和水平翻转。

三、图像的滤波处理图像的滤波处理是图像处理中非常重要的一部分。

通过滤波处理，我们可以去噪、增强图像的细节、平滑图像等。

Matlab提供了一系列的滤波函数，比如均值滤波、中值滤波、高斯滤波等。

我们可以根据实际需求选择适合的滤波方法来对图像进行处理。

四、图像的灰度转换和二值化图像的灰度转换和二值化是图像处理中经常用到的技术。

通过对图像进行灰度转换，我们可以将彩色图像转换为灰度图像，这样可以降低图像处理的复杂性。

而通过对灰度图像进行二值化处理，我们可以将图像转换为黑白图像，以便进行一些特定的处理。

Matlab提供了rgb2gray函数来实现灰度转换，同时也提供了一系列的二值化函数，比如im2bw函数。

五、图像的特征提取在进行图像处理的过程中，我们经常需要从图像中提取一些特征信息，以便进行后续的分析。

Matlab提供了一系列的特征提取函数，比如corner函数可以用来检测图像的角点，regionprops函数可以用来分析图像的区域属性等。

相机标定方法 matlab相机标定是计算机视觉中的重要部分之一，它是通过测量图像上的物体点和其在相机坐标系下对应的点坐标，来估算相机内部参数和外部参数的过程。

相机内部参数通常包括焦距、主点位置和畸变参数等，它们决定了图像中的物体大小和位置。

相机外部参数包括相机的旋转和平移参数，它们决定了物体在相机坐标系下的坐标。

在 MATLAB 中，相机标定是通过图像处理工具箱中的“camera calibration”函数实现的。

在执行相机标定之前，需要准备一组称为标定板的物体，并在不同位置和姿态下拍摄多个图像。

标定板可以是长方形或正方形的棋盘格，也可以是自定义形状的物体，但是必须有已知的三维坐标和相应的二维坐标对。

以下是一个基本的相机标定流程，详细介绍了如何使用 MATLAB 实现相机标定。

1. 准备标定板需要准备一个标定板。

标定板可以是一个黑白棋盘格或自定义形状的物体。

在这里，我们将使用一个 9x7 的黑白棋盘格。

2. 采集标定图像接下来，需要拍摄多个标定图像，并记录标定板在每个图像中的位置和姿态。

对于每个图像，需要至少拍摄 10 张，以确保图像的质量和特征的稳定性。

可以使用不同的相机设置，例如不同的焦距、光圈和曝光时间等，来捕捉标定板的不同姿态。

3. 读取图像和标定板角点在 MATLAB 中，可以使用“imageDatastore”函数读取标定图像并创建一个图像数据存储对象。

接下来，可以使用“detectCheckerboardPoints”函数来检测标定板上的角点。

这个函数会返回一个 Nx2 的矩阵，其中 N 是标定板上检测到的角点数。

4. 定义标定板上角点的空间坐标现在需要定义标定板上角点的空间坐标。

这些坐标可以使用“generateCheckerboardPoints”函数自动生成。

该函数会返回一个 Nx3 的矩阵，其中N 是标定板上的角点数，每一行代表一个角点的空间坐标。

5. 进行相机标定用于相机标定的主要函数是“cameraCalibration”函数。

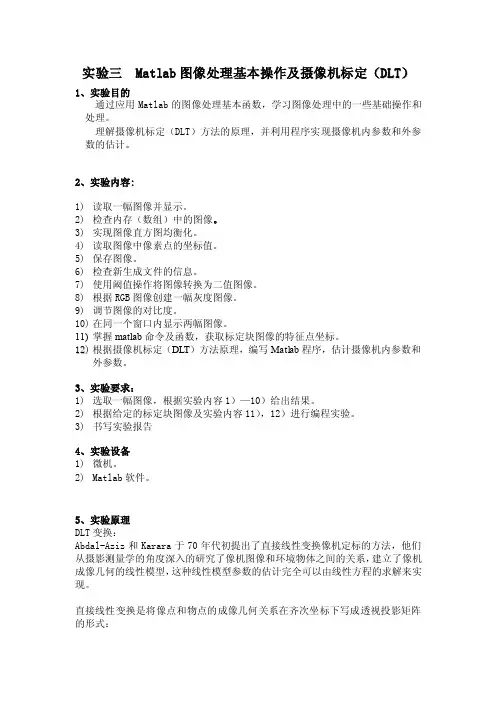

实验三 Matlab图像处理基本操作及摄像机标定（D L T）1、实验目的通过应用Matlab的图像处理基本函数，学习图像处理中的一些基础操作和处理。

理解摄像机标定（DLT）方法的原理，并利用程序实现摄像机内参数和外参数的估计。

2、实验内容:1)读取一幅图像并显示。

2)检查内存（数组）中的图像。

3)实现图像直方图均衡化。

4)读取图像中像素点的坐标值。

5)保存图像。

6)检查新生成文件的信息。

7)使用阈值操作将图像转换为二值图像。

8)根据RGB图像创建一幅灰度图像。

9)调节图像的对比度。

10)在同一个窗口内显示两幅图像。

11)掌握matlab命令及函数，获取标定块图像的特征点坐标。

12)根据摄像机标定（DLT）方法原理，编写Matlab程序，估计摄像机内参数和外参数。

3、实验要求：1)选取一幅图像，根据实验内容1）—10）给出结果。

2)根据给定的标定块图像及实验内容11），12）进行编程实验。

3)书写实验报告4、实验设备1)微机。

2)Matlab软件。

5、实验原理DLT变换：Abdal-Aziz和Karara于70年代初提出了直接线性变换像机定标的方法，他们从摄影测量学的角度深入的研究了像机图像和环境物体之间的关系，建立了像机成像几何的线性模型，这种线性模型参数的估计完全可以由线性方程的求解来实现。

直接线性变换是将像点和物点的成像几何关系在齐次坐标下写成透视投影矩阵的形式：其中 为图像坐标系下的点的齐次坐标， 为世界坐标系下的空间点的欧氏坐标， P 为3*4的透视投影矩阵， 为未知尺度因子。

消去S ，可以得到方程组:当已知N 个空间点和对应的图像上的点时，可以得到一个含有2*N 个方程的方程组：其中A 为(2N*12)的矩阵， L 为透视投影矩阵元素组成的向量：像机定标的任务就是寻找合适的L ，使得为 最小，即给出约束：L ‘为L 的前11个元素组成的向量， C 为A 前11列组成的矩阵， B 为A 前12列组成的向量。

数字图像处理实验指导书赵泉华请各位同学在考试之前上交以下4个实验指导书实验一 MATLAB图像处理基本操作一、实验目的与要求1．熟悉及掌握在MATLAB 中能够处理哪些格式图像。

2．熟练掌握在MATLAB 中如何读取图像。

3．掌握如何利用MATLAB 来获取图像的大小、颜色、高度、宽度等等相关信息。

4．掌握如何在MATLAB 中按照指定要求存储一幅图像的方法。

5．图像间如何转化。

二、实验原理及知识点1、数字图像的表示和类别一幅图像可以被定义为一个二维函数f(x,y,其中x 和y 是空间(平面坐标，f 在任何坐标处(x,y处的振幅称为图像在该点的亮度。

灰度是用来表示黑白图像亮度的一个术语，而彩色图像是由单个二维图像组合形成的。

例如，在RGB 彩色系统中，一幅彩色图像是由三幅独立的分量图像(红、绿、蓝组成的。

因此，许多为黑白图像处理开发的技术适用于彩色图像处理，方法是分别处理三副独立的分量图像即可。

图像关于x 和y 坐标以及振幅连续。

要将这样的一幅图像转化为数字形式，就要求数字化坐标和振幅。

将坐标值数字化成为取样；将振幅数字化成为量化。

采样和量化的过程如图1所示。

因此，当f 的x 、y 分量和振幅都是有限且离散的量时，称该图像为数字图像。

作为MATLAB 基本数据类型的数值数组本身十分适于表达图像，矩阵的元素和图像的像素之间有着十分自然的对应关系。

图1 图像的采样和量化根据图像数据矩阵解释方法的不同，MA TLAB 把其处理为4类：亮度图像(Intensity images二值图像(Binary images索引图像(Indexed imagesRGB 图像(RGB images(1 亮度图像一幅亮度图像是一个数据矩阵，其归一化的取值表示亮度。

若亮度图像的像素都是uint8类或uint16类，则它们的整数值范围分别是[0，255]和[0，65536]。

若图像是double 类，则像素取值就是浮点数。

使用Matlab技术进行图像处理的基本步骤使用Matlab进行图像处理的基本步骤在数字时代，图像处理成为了一个热门的话题，越来越多的人开始使用计算机进行图像处理。

在众多图像处理软件中，Matlab无疑是最受欢迎的之一。

它不仅提供了强大的图像处理功能，还提供了友好的用户界面，使得图像处理变得更加简单。

本文将介绍使用Matlab进行图像处理的基本步骤。

第一步：读入图像图像处理的第一步是读入待处理的图像。

Matlab提供了多种读取图像文件的函数，最常用的是imread函数。

其中，imread函数需要传入图像文件的路径作为参数，然后返回一个表示图像的矩阵。

例如，我们可以使用以下代码读入一张名为"image.jpg"的图像：```Matlabimage = imread('image.jpg');```第二步：显示图像读入图像后，我们通常需要将其显示在屏幕上，以便进一步的处理。

Matlab提供了imshow函数用于显示图像。

以下是显示图像的示例代码：```Matlabimshow(image);```通过调用imshow函数，Matlab会自动弹出一个窗口，将图像显示在其中。

第三步：图像预处理在进行进一步的图像处理之前，通常需要对图像进行一些预处理操作，以使后续处理更加准确。

常见的图像预处理操作包括灰度化、去噪和平滑等。

下面我们以灰度化为例进行说明。

灰度化是指将彩色图像转化为灰度图像，使得每个像素只有一个灰度值。

在Matlab中，我们可以使用rgb2gray函数将彩色图像转化为灰度图像。

以下是灰度化的示例代码：```Matlabgray_image = rgb2gray(image);```通过调用rgb2gray函数，我们可以将图像image转化为灰度图像，并保存在gray_image中。

第四步：图像处理经过预处理后，我们可以开始进行具体的图像处理操作。

Matlab提供了丰富的图像处理函数，涵盖了图像增强、图像滤波、边缘检测等多个领域。

Matlab中的图像配准和摄像机标定方法摄影和图像处理是现代科学技术中的重要组成部分。

无论是计算机视觉、机器人技术还是虚拟现实，图像配准和摄像机标定是其中不可或缺的环节。

本文将探讨Matlab中的图像配准和摄像机标定方法，并探讨它们的应用及意义。

图像配准是指通过空间变换将一个或多个图像对准，在同一坐标系下进行比较、融合或者进一步处理。

对于各种图像处理应用，如图像拼接、医学影像分析、人脸识别等都涉及到图像配准。

Matlab提供了一系列函数和工具箱来帮助用户进行图像配准。

图像配准的一个常见任务是图像拼接。

当存在多幅具有重叠区域的图像时，将它们无缝拼接成一幅大图像是很有意义的。

Matlab中的`imregister`函数可以实现图像的配准和拼接。

其原理是通过计算两幅图像之间的相似度来确定空间变换的参数。

具体来说，可以使用比较两图像之间的亮度、颜色、纹理等特征的方法来计算相似度，并通过优化方法寻找最佳的空间变换。

通过该函数，可以实现多幅图像的拼接，从而获得更大视野的图像。

图像拼接在地理信息系统、遥感等领域具有广泛的应用。

另一个重要的图像配准任务是医学影像分析。

在医学领域，常常需要对多幅不同时间、不同成像设备下的医学影像进行配准。

这种配准可以帮助医生实现精确的对比，从而提升诊断效果。

Matlab中的`imregtform`函数可以用于医学影像的配准。

该函数可以根据基准图像和待配准图像之间的特征点进行匹配，并计算出相应的空间变换矩阵。

这些变换矩阵可以用于将待配准图像变换到基准图像的坐标系下。

医学影像配准在疾病筛查、手术导航等方面具有重要的作用。

除了图像配准，摄像机标定也是计算机视觉领域中的关键问题。

摄像机标定是通过测量和计算相机的内外参数，来校正图像中的畸变，从而获得更加准确的图像信息。

Matlab提供了`cameraCalibrator`工具箱，可以帮助用户进行摄像机标定。

其原理是通过在标定板上放置一系列已知位置的标定点，并使用相机拍摄这些标定板，根据标定点的图像坐标和实际世界坐标的对应关系，计算摄像机的内外参数。

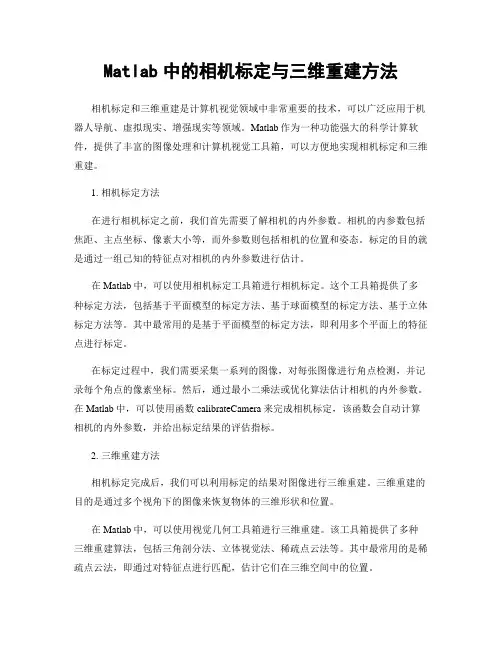

Matlab中的相机标定与三维重建方法相机标定和三维重建是计算机视觉领域中非常重要的技术，可以广泛应用于机器人导航、虚拟现实、增强现实等领域。

Matlab作为一种功能强大的科学计算软件，提供了丰富的图像处理和计算机视觉工具箱，可以方便地实现相机标定和三维重建。

1. 相机标定方法在进行相机标定之前，我们首先需要了解相机的内外参数。

相机的内参数包括焦距、主点坐标、像素大小等，而外参数则包括相机的位置和姿态。

标定的目的就是通过一组已知的特征点对相机的内外参数进行估计。

在Matlab中，可以使用相机标定工具箱进行相机标定。

这个工具箱提供了多种标定方法，包括基于平面模型的标定方法、基于球面模型的标定方法、基于立体标定方法等。

其中最常用的是基于平面模型的标定方法，即利用多个平面上的特征点进行标定。

在标定过程中，我们需要采集一系列的图像，对每张图像进行角点检测，并记录每个角点的像素坐标。

然后，通过最小二乘法或优化算法估计相机的内外参数。

在Matlab中，可以使用函数calibrateCamera来完成相机标定，该函数会自动计算相机的内外参数，并给出标定结果的评估指标。

2. 三维重建方法相机标定完成后，我们可以利用标定的结果对图像进行三维重建。

三维重建的目的是通过多个视角下的图像来恢复物体的三维形状和位置。

在Matlab中，可以使用视觉几何工具箱进行三维重建。

该工具箱提供了多种三维重建算法，包括三角剖分法、立体视觉法、稀疏点云法等。

其中最常用的是稀疏点云法，即通过对特征点进行匹配，估计它们在三维空间中的位置。

在三维重建过程中，我们首先需要对多个视角下的图像进行特征提取和匹配。

然后，通过三角测量或最小二乘法估计特征点在三维空间中的位置。

最后，可以使用点云可视化工具将估计的三维点云进行可视化。

3. 实例应用相机标定和三维重建在很多领域都有广泛的应用。

例如，在机器人导航中，我们可以利用相机标定和三维重建来估计机器人的位置和周围环境的三维形状，从而实现自主导航。

matlab图像处理基础实验,数字图像处理实验报告Matlab图像处理基础《数字图像处理实验报告 Matlab图像处理基础》由会员分享，可在线阅读，更多相关《数字图像处理实验报告 Matlab图像处理基础(27页珍藏版)》请在⼈⼈⽂库⽹上搜索。

1、院系：计算机科学学院专业：计算机科学和技术年级： 2012级课程名称：数字图像处理组号：姓名(学号):指导教师：⾼志荣2015年5⽉25⽇学年2012年度班号1学号专业计算机科学和技术姓名实验名称Matlab图像处理的基础实验室204果实检查眼睛的和要拜托了⼀、实验⽬的：(熟悉Matlab开发环境(掌握Matlab中数字图像读取、显⽰、保存的基本⽅法的使⽤(3)把握不同种类的数字图像间的变换⽅法(4)加深空间分辨率和灰度分辨率对图像显⽰效果的影响(熟悉Matlab中的傅⽴叶变换(基于Matlab的数字图像程序设计⽅法⼆、实验内容：(在Matlab中使⽤imread函数读取1张RGB图像(从实验。

2、素材中任意选择)，调查该图像的尺⼨、数据类型信息，将该图像转换为灰度图像并以bmp形式保存。

(使⽤imread函数读取1张灰度图像(从实验素材中任意选择)，分别进⾏2个采样、4个采样和8个采样，以相同⼤⼩显⽰原图像和采样后的3张结果图像，⽐较空间分辨率对图像显⽰效果的影响。

(使⽤imread函数读取1张灰度图像(从实验素材中任意选择)，分别以5、10、50的间隔将该灰度再次均匀量化，以相同⼤⼩显⽰原图像和再量化后的3张结果图像，⽐较灰度分辨率对图像显⽰效果的影响。

(4)读取⼀张灰度图像，对其进⾏快速傅⽴叶变换，在同⼀窗⼝中显⽰原始的空间区域图像和变换后的频域图像。

三、实验要求：(1)关于具体的。

3、实验内容，分别给出命令(或m⽂书)、输出结果、成因分析、经验总结。

(2)所有⽣成的图像或m⽂件，均须命名。

例如，图n :描述图像信息的*.m⽂件：描述⽂件信息。
