格力空调螺杆机屏幕操作说明书

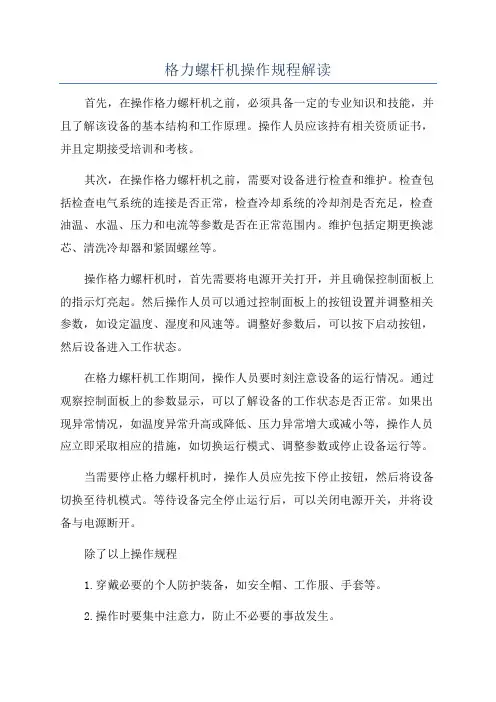

格力螺杆机操作规程解读首先，在操作格力螺杆机之前，必须具备一定的专业知识和技能，并且了解该设备的基本结构和工作原理。

操作人员应该持有相关资质证书，并且定期接受培训和考核。

其次，在操作格力螺杆机之前，需要对设备进行检查和维护。

检查包括检查电气系统的连接是否正常，检查冷却系统的冷却剂是否充足，检查油温、水温、压力和电流等参数是否在正常范围内。

维护包括定期更换滤芯、清洗冷却器和紧固螺丝等。

操作格力螺杆机时，首先需要将电源开关打开，并且确保控制面板上的指示灯亮起。

然后操作人员可以通过控制面板上的按钮设置并调整相关参数，如设定温度、湿度和风速等。

调整好参数后，可以按下启动按钮，然后设备进入工作状态。

在格力螺杆机工作期间，操作人员要时刻注意设备的运行情况。

通过观察控制面板上的参数显示，可以了解设备的工作状态是否正常。

如果出现异常情况，如温度异常升高或降低、压力异常增大或减小等，操作人员应立即采取相应的措施，如切换运行模式、调整参数或停止设备运行等。

当需要停止格力螺杆机时，操作人员应先按下停止按钮，然后将设备切换至待机模式。

等待设备完全停止运行后，可以关闭电源开关，并将设备与电源断开。

除了以上操作规程1.穿戴必要的个人防护装备，如安全帽、工作服、手套等。

2.操作时要集中注意力，防止不必要的事故发生。

3.禁止在设备运行时离开工作岗位，必要时应交接工作。

4.禁止擅自更改设备参数，如温度、湿度、风速等。

5.禁止将设备用于非正常的用途，以免造成设备故障或安全事故。

总之，格力螺杆机操作规程的解读不仅涉及到设备的操作步骤，还包括设备的检查和维护以及操作人员的安全规范。

只有严格按照操作规程进行操作，才能保证设备的正常运行和操作人员的安全。

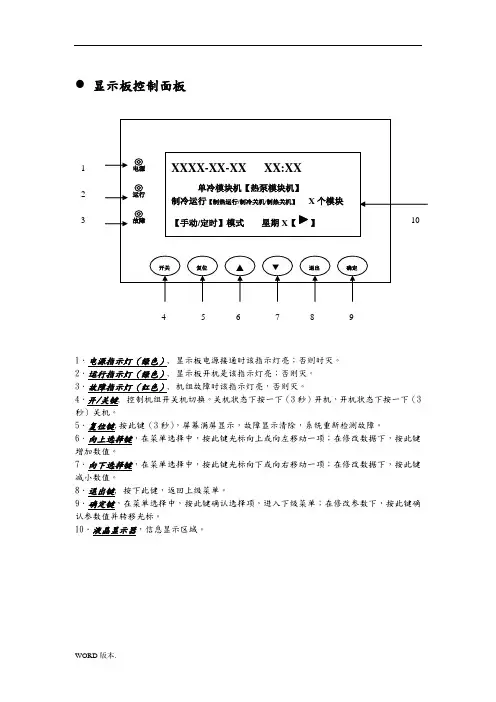

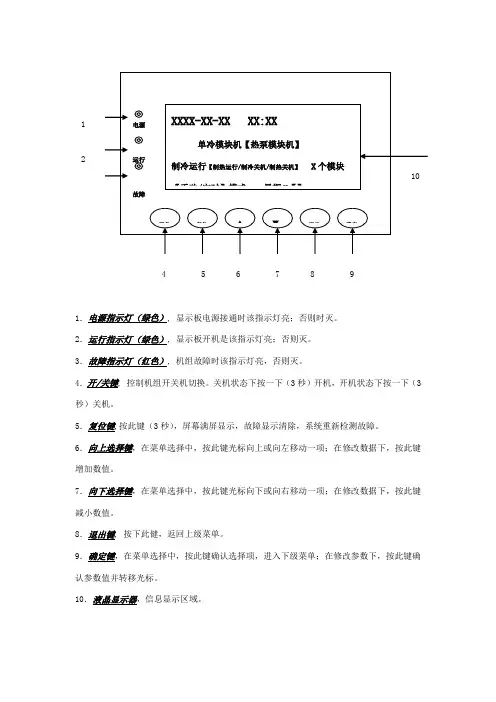

显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

电源 运行 XXXX-XX-XX XX:XX 单冷模块机【热泵 4 5 615．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见3.13启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。

显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

4 5 6 7 8 9 1 2 3显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键 3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见3.13启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单容随系统状态的变化而变化。

XX 代表年月日小时和分钟，“【】”的容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。

在进入菜单项后，如果10分钟未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。

螺杆空压机控制器 操作说明V1.3上海宏赛自动化电气有限公司2007-10-12一、基本操作面板二、按键介绍启动 ―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。

停止 ―― 停止运行空压机。

设定键 ―― 修改参数后，按此键确认数据存储输入。

上移键 ―― 在缺省页面下作为时间查询键；数据修改时，按此键增加该数位；在菜单选择时作为选择键。

下移键 ―― 在缺省页面下作为主菜单键；数据修改时，按此键减少该数位；在菜单选择时作为选择键。

移位/确认键 ―― 在缺省页面下作为近/远控切换键；数据修改时，此键作为移位键；在菜单选择时作为确定键。

返回键 ―― 在菜单操作时，此键作为返回键返回上一级菜单。

三、外部开关量和模拟量的输入输出特点说明经济型空压机控制接口说明JP1引脚号名称 意义 1PIN+ 压力传感器输入＋ 2PIN- 压力传感器输入－ 3TIN- 温度传感器输入－ 4TIN- 温度传感器输入－ 5TIN+ 温度传感器输入＋ 6I1 主机电流(R)传感器输入 7I2 主机电流(T)传感器输入 8FIR 风机电流(R)传感器输入 9FIT风机电流(T)传感器输入 10VST ST 相电压传感器输入 11GND 信号公共点JP4引脚号名称 意义 1DI0 空滤信号输入（常开） 2DI1 油滤信号输入（常开） 3DI2 油细信号输入（常开） 4DI3 压力开关输入（常开） 5 DI4 紧停信号输入（常闭）6 GND 输入信号公共点7 A RS485通讯口8 B RS485通讯口JP3引脚号 名称 意义1 ACIN0 接触器用电源输入1（内部继电器输出公共点）2 ACIN1 接触器用电源输入2 （内部RC公共点）3 VD 加载电磁阀输出4 KF 风机接触器输出5 RCS Y接插器RC 输出6 KS Y接插器输出7 RCD △接触器RC输出8 KD △接插器输出9 KM 主接触器输出JP5引脚号 名称 意义1 XGD 接大地2 ACIN0 ～25V电源输入（与R相同名）3 ACIN1 ～25V电源输入（与S相同名）四、空压机操作使用介绍控制器通电后，操作面板上电源信号灯亮。

● 显示板控制面板1．电源指示灯（绿色）， 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）， 显示板开机是该指示灯亮；否则灭.3．故障指示灯(红色）， 机组故障时该指示灯亮,否则灭。

4．开/关键， 控制机组开关机切换。

关机状态下按一下(3秒）开机,开机状态下按一下（3秒）关机。

5．复位键，按此键(3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键,在菜单选择中,按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中,按此键光标向下或向右移动一项;在修改数据下,按此键减小数值。

8．退出键， 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项,进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

● 显示板操作说明1。

机组的开/关非调试状态下机组的开关机,可以通过手动模式,也可通过定时模式。

手动模式优先于定4 5 6 7 8 9 1 2 3时模式。

在调试状态下,手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2)、手动关机:在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机,水泵会延时5分钟关闭。

手动关机过程结束.●定时模式：机组上电或复位后,按手动模式进行开关机。

手动模式和定时模式的转换详见3。

13启停模式设定.在定时模式下手动和定时模式同时有效,当时间到达所设定的定时时间时，机组自动开启或关闭。

2。

默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟,“【】"内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作,自动回到上面的默认主页菜单（即主页）。

显示板控制面板XXXX-XX-XX XX:XX 1电源2 运行单冷模块机【热泵模块机】制冷运行【制热运行/制冷关机/制热关机】X 个模块3 故障10【手动/定时】模式星期X【】开关复位▲▼退出确定4 5 6 7 8 91．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（ 3 秒）开机，开机状态下按一下（ 3 秒）关机。

5．复位键, 按此键（ 3 秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

显示板操作说明1. 机组的开/ 关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键 3 秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3 秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时 5 分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见 3.13 启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做 3 秒钟的自动检测，显示板液晶显示器将显示如下：XXXX-XX-XX XX:XX单冷模块机【热泵模块机】制冷运行【制热运行/制冷关机/制热关机】X 个模块【手动/定时】模式星期X【】默认主页菜单内容随系统状态的变化而变化。

1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

4 5 6 7 8 91 2显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：XXXX-XX-XX XX:XX单冷模块机【热泵模块机】制冷运行【制热运行/制冷关机/制热关机】 X个模块【手动/定时】模式星期X【】默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。

显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加4 5 6 7 8 91 2 3数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见3.13启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。

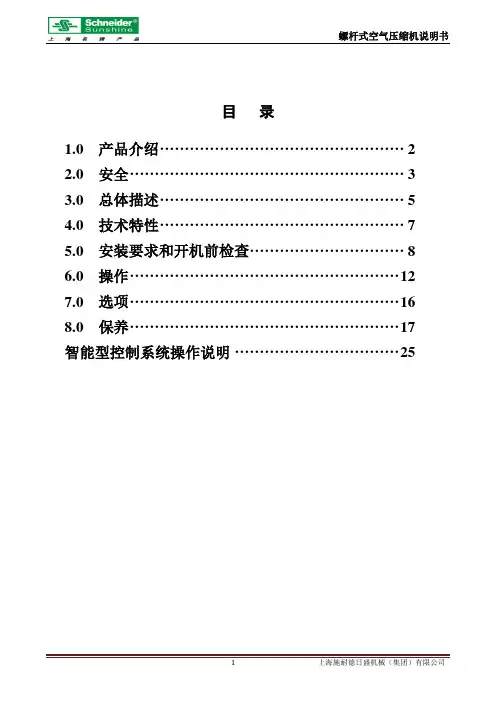

目录1.0 产品介绍 (2)2.0 安全 (3)3.0 总体描述 (5)4.0 技术特性 (7)5.0 安装要求和开机前检查 (8)6.0 操作 (12)7.0 选项 (16)8.0 保养 (17)智能型控制系统操作说明 (25)1.0 产品介绍螺杆式空气压缩机结构设计独特，具有结构紧凑、外型别致、效率高、能耗小、噪音低和使用寿命长等特点，属智能环保型产品。

是广泛适用于冶金、机械、化工、地矿、电力等工业领域的理想气源设备。

它具有：先进的第三代转子简洁的进气控制系统高效的离心式油气分离器，气体的含油量极少，且筒芯的使用寿命长高效、低噪的吸风式风机充分利用出口动压提高了换热效果（风冷式）全自动水冷系统为大型空压机提供更高效的换热能力（水冷式）隔音材料包装使噪音衰减到最小程度故障诊断系统、控制面板操作方便门板可拆卸，设备维护、保养便捷电子微处理使温度、压力等参数得到严密监控采用仪表显示自控（标准型）与PLC液晶显示自控（智能型），两种电器自动控制形式，都具有各种监控保护功能 实现全自动无人操作，智能化运行，及实现远程控制和联动控制本操作手册是为了帮助用户获得最佳的使用效果，必须在操作前仔细阅读。

按保养计划正确使用，能延长空压机的使用寿命和减少故障。

提示：所有相关的信息、服务和备件请直接与客户服务部或其受权代理机械联系。

2.0 安全2.1 总则空压机在设计上充分考虑到操作人员的安全，但是操作人员最终要对自己的安全负责。

下面的安全防护措施仅作为一个指导意见，目的是为了在空压机的使用过程中减少伤害。

不在不安全的条件下操作空压机。

在保养时，应标明空压机暂时不能工作，且切断电源，这样可以防止别人的误操作而造成伤害。

2.2 个人防护设备长时间工作在空压机旁边的操作人员必须戴耳塞。

2.3 压力1、在拆除油过滤器时空压机应处于停机状态，且没有压力（待停机五分钟后方可拆除油过滤器）。

2、在打开任何管路、阀门、闷头、接头、以及相关零件时，应消除内部压力。

格力空调控制面板说明书一、产品概述：二、外观和按键介绍：1.面板外观：控制面板采用高质量的塑料外壳，外观简洁大方，配有LED显示屏，显示室内温度、湿度和时间等信息。

2.按键：面板上有多个功能按钮，包括电源开/关按钮、模式选择按钮、温度调节按钮、风速控制按钮、节能模式按钮等。

三、功能和操作说明：1.电源开/关：按下电源开/关按钮，可以将空调的电源打开或关闭。

2.模式选择：通过模式选择按钮，可以调节空调的运行模式，包括制冷、制热、除湿、送风等模式，满足不同季节和需求下的使用要求。

3.温度调节：使用温度调节按钮，可以调节空调设定的目标温度，按上箭头提高温度，按下箭头降低温度。

4.风速控制：通过风速控制按钮，可以调节空调送风的速度，包括高速、中速、低速和自动等档位。

5.节能模式：空调面板上配有节能模式按钮，可以通过按下该按钮来开启或关闭节能模式，在节能模式下，空调会自动调整工作模式和温度，以降低能耗。

四、自动调温和定时功能：1.自动调温：空调面板上的自动调温功能，可以根据室内环境变化，自动调节空调的运行模式和温度，保持室内舒适。

2.定时功能：空调面板配备定时功能，用户可以设置开机时间和关机时间，让空调在指定的时间自动开关机，方便用户合理安排空调的使用时间。

五、故障排除：在使用过程中，可能会遇到一些故障，如空调无法开启、显示屏不亮等问题，以下是一些常见故障的解决办法：六、注意事项：1.本产品需由专业人士安装和维护，请勿私自拆卸或修理。

2.在使用和操作过程中，请确保面板干燥、无污渍，避免液体进入面板造成损坏。

3.使用空调时，请确保通风良好，室内空气质量良好，避免因空调长时间使用而造成不适。

4.定期对空调进行清洁和维护，以保持其良好的工作状态。

2）、手动关机： 在机组开机状态下， 按开/关键 3 秒 使机组关闭， 此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时 5 分钟关闭。手动关机过程结束。
●定时模式：
机组上电或复位后，按 手动模式 进行开关机。手动模式和定时模式的转换详见
3.13 启
停模式设定 。在定时模式下手动和定时模式同时有效， 当时间到达所设定的定时时间时， 机
有【无】 有【无】 有【无】 有【无】
第二页（不带远程接口）
第二页（带远程接口）
按退出键 退出该画面，返回上一级菜单。通过 向上、向下选择键 选择需要进入的 模块，按 确定键 进入，后有“ ”的模块表示该模块有故障、自动防冻运行、化霜或 调试状态。进入模块后，显示如下菜单：
温度查看
X
状态查看
故障查询
主模块 子模块 1 子模块 2 子模块 3
有【无】 有【无】 有【无】 有【无】
模块 1 模块 2 模块 3 模块 4
有【无】 有【无】 有【无】 有【无】
第一页（不带远程接口）
第一页（带远程接口）
子模块 4 子模块 5 子模块 6 子模块 7
有【无】 有【无】 有【无】 有【无】
模块 5 模块 6 模块 7 模块 8
状态。 “ XXXXXX ”为可能出现的故障类型，若当前有多个故障同时存在，则在上一
次和当前故障中交替出现。可能出现的故障类型如下：
压缩机高压一
/* 压缩机 1 高压保护 */
压缩机高压二 压缩机低压一 压缩机低压二
压缩机一过载 压缩机二过载
水流开关
风机一过流
进水温感器 出水温感器 化霜温感器 一 化霜温感器 二 防冻温感器 一 防冻温感器 二 排气高温一 排气高温二 通信线路故障 时钟芯片故障 存储芯片故障

Change for life螺杆机触摸屏Touch Screen of Screw Chiller说 明 书Owner's Manual商 用 空 调Commercial Air Conditioners感谢您选购格力商用空调，使用本产品前，请仔细阅读此用户手册，并妥善保管以备日后参考。

Thank you for choosing Commercial Air Conditioners ,please read thisowner’s manual carefully before operation and retain it for future reference.本触摸屏人机系统采用高性能处理器以及视窗操作系统，使用文本、图形和曲线等多种表达方式生动描述了系统的运行状态，并能灵活地配置机组各种运行参数，使机组处于最佳的运行状态。

一 触摸屏控制界面 (1)二 基本界面及操作 (1)2.1菜单栏 (1)2.2弹出窗口 (2)2.3数值输入 (2)2.4欢迎界面 (3)2.5主页界面 (3)2.6参数设置界面 (4)2.7运行状态查看界面 (7)2.8事件记录页面 (9)2.9曲线记录页面 (10)2.10其它说明 (11)2.11常用操作速查 (11)螺杆机触摸屏通用操作说明书一 触摸屏控制界面1).电源指示灯（PWR）：黄色，当触摸屏接通电源时，灯点亮。

2).CPU指示灯（CPU）：绿色，当触摸屏正常工作时，灯点亮。

3).通信指示灯（COM）：红色，当触摸屏和其它设备通信时，灯闪烁。

4).液晶显示屏：触摸屏及彩色液晶显示屏。

二 基本界面及操作2.1菜单栏菜单栏处于触摸屏的下方，各触控按键功能如下：1).“曲线查看”：轻触后进入可以查看压力、温度等当前曲线和历史曲线。

2).“事件记录”：轻触后进入事件记录界面，可以查看故障和压缩机开启等事件记录。

3).“参数设置”：轻触后进入参数设置界面，可设置用户参数和厂家参数。

显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

4 5 6 7 8 91 2 32．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见3.13启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。

在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。

格力空调主机面板操作说明1.开关在面板的左上角有一个开关按键，用于开启或关闭空调系统。

当按下开关后，显示屏上会显示相应的开机或关机图标。

2.模式选择在面板的中央位置，有一个模式选择按键。

通过该按键可以切换不同的工作模式，包括制冷、制热、除湿和送风。

按下模式选择按键后，显示屏会显示当前模式的图标和工作状态。

3.温度调节在模式选择按键的左右两侧，有温度调节按键。

通过这些按键可以调节空调的设定温度。

按下“+”按键，设定温度会逐步升高；按下“-”按键，设定温度会逐步降低。

调节温度后，显示屏上的数字会相应变化。

4.风速调节在面板的下方，有一个风速调节按键。

通过该按键可以切换不同的风速档位，包括自动、低风、中风和高风。

按下风速调节按键后，显示屏会显示当前风速的图标和档位。

5.定时功能在面板的右上角，有一个定时开关按键。

通过这个按键可以设置定时开关机功能。

按下定时开关按键后，显示屏上会出现定时开机和定时关机的设置选项。

按下不同的按键可以设置具体的时间和操作。

6.温度显示在面板的右侧，有一个温度显示区域。

显示区域会实时显示当前室内的温度。

当按下温度调节按键后，显示区域的数字会随之变化，以反映设定温度的变化。

7.故障显示在面板的左下角，有一个故障显示区域。

当系统发生故障时，面板上会显示相应的故障代码。

通过故障代码可以判断具体的故障原因，从而进行相应的处理。

总结：格力空调主机面板是空调系统的重要组成部分，通过面板上的按键和显示屏，用户可以轻松地调节空调的各种功能和参数，包括开关、模式选择、温度调节、风速调节、定时功能等。

同时，面板上还有温度显示和故障显示功能，以便用户实时了解室内温度和系统工作状态。

根据上述操作说明，用户可以灵活地使用面板，充分发挥格力空调的功能，提升使用体验。

● 显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

● 显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于4 5 6 7 8 9 1 2 3定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见3.13启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。

●显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

●显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于定时模式。

在调试状态下，手动和定时模式均无效。

456789123●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见3.13启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。

在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。

● 显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。

2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。

3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。

4．开/关键, 控制机组开关机切换。

关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。

5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。

6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。

7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。

8．退出键, 按下此健，返回上级菜单。

9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。

10．液晶显示器，信息显示区域。

● 显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。

手动模式优先于4 5 6 7 8 9 1 2 3定时模式。

在调试状态下，手动和定时模式均无效。

●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。

停机后，压缩机立即停机，水泵会延时5分钟关闭。

手动关机过程结束。

●定时模式：机组上电或复位后，按手动模式进行开关机。

手动模式和定时模式的转换详见3.13启停模式设定。

在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。

2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。

XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
