《机械制造工程学》考试试题含参考答案

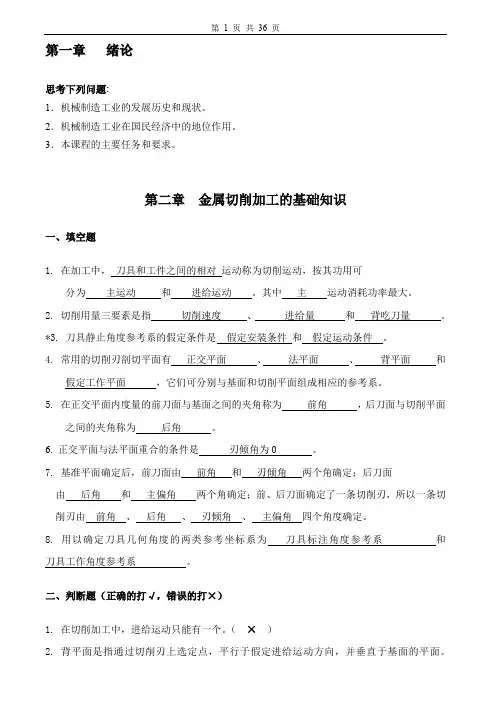

第一章绪论思考下列问题:1．机械制造工业的发展历史和现状。

2．机械制造工业在国民经济中的地位作用。

3．本课程的主要任务和要求。

第二章金属切削加工的基础知识一、填空题1. 在加工中，刀具和工件之间的相对运动称为切削运动，按其功用可分为主运动和进给运动。

其中主运动消耗功率最大。

2. 切削用量三要素是指切削速度、进给量和背吃刀量。

*3. 刀具静止角度参考系的假定条件是假定安装条件和假定运动条件。

4. 常用的切削刃剖切平面有正交平面、法平面、背平面和假定工作平面，它们可分别与基面和切削平面组成相应的参考系。

5. 在正交平面内度量的前刀面与基面之间的夹角称为前角，后刀面与切削平面之间的夹角称为后角。

6. 正交平面与法平面重合的条件是刃倾角为0 。

7. 基准平面确定后，前刀面由前角和刃倾角两个角确定；后刀面由后角和主偏角两个角确定；前、后刀面确定了一条切削刃，所以一条切削刃由前角、后角、刃倾角、主偏角四个角度确定。

8. 用以确定刀具几何角度的两类参考坐标系为刀具标注角度参考系和刀具工作角度参考系。

二、判断题（正确的打√，错误的打×）1. 在切削加工中，进给运动只能有一个。

（×）2. 背平面是指通过切削刃上选定点，平行于假定进给运动方向，并垂直于基面的平面。

（×）3. 其它参数不变，主偏角减少，切削层厚度增加。

（×）4. 其它参数不变，背吃刀量增加，切削层宽度增加。

（√）5. 主切削刃与进给运动方向间的夹角为主偏角K。

（×）r*6. 车削外圆时，若刀尖高于工件中心，则实际前角增大。

（√）7. 对于切断刀的切削工作而言，若考虑进给运动的影响，其工作前角减少，工作后角增大。

（×）*8. 当主偏角为90时，正交平面与假定工作平面重合。

（√）9. 切削铸铁类等脆性材料时，应选择K类（YG类）硬质合金。

（√）10. 粗加工时，应选择含钴量较低的硬质合金。

（×）三、名词解释1. 基面过切削刃上选定点垂直于主运动方向的平面。

机械制造工程学复习题一、填空题1、狭义的制造技术重点放在机械加工和工艺装配上。

2、常用的铸造工艺方法有砂型铸造，熔模铸造，金属型铸造，压力铸造，离心铸造等。

3、焊接方法的种类很多；按焊接过程的特点可分为三大类：熔化焊，压力焊，钎焊。

4、电弧焊焊接电弧由阴极区、阳极区和弧柱区三部分组成。

5、自由锻分手工锻造和机器锻造两种，手工锻造只能生产小型锻件，机器锻造是自由锻的主要生产方式。

6、自由锻工序可分成基本工序、辅助工序及精整工序三大类。

7、自由锻的基本工序中最常用的是锻粗、拔长、冲孔等三种工序。

8、金属从浇注温度冷却到空温要经历三个互相联系的收缩阶段：液态收缩，凝固收缩，固态收缩。

不同的合金收缩率不同。

在常用合金中，铸钢收缩最大，灰口铸铁最小。

9、合金的液态收缩和凝固收缩表现为合金的体积缩小，它们是铸件产生缩孔、缩松缺陷的基本原因。

10、固态收缩是铸件产生内应力、裂纹和变形等缺陷的主要原因。

11、外圆车削的背吃刀量就是工件已加工表面和待加工表面间的垂直距离。

12、切削过程中，切削层金属的变形大致可划分为三个区域。

13、切屑沿前刀面排出时进一步受到前刀面的挤压和摩擦，使靠近前刀面处的金属纤维化、基本上和前刀面平行，这一区域称为第二变形区。

14、在一般切削速度范围内，第一变形区的宽度仅为0.02mm—0.2mm，切削速度越高、其宽度越小，故可近似看成一个平面，称剪切面。

15、切削过程中，阻滞在前刀面上的积屑瘤有使刀具实际前角增大的作用(参见图2-19)，使切削力减小，使加工表面粉糙度增大。

16、在无积屑瘤的切削速度范围内，切削层公称厚度hD越大，变形系数Ah越小。

17、加工塑性金属时，在切削厚度较小、切削速度较高、刀具前角较大的工况条件下常形成节状切屑切屑；在切削速度较低、切削厚度较大、刀具前角较小时常产生节状切屑切屑，又称挤裂切屑；在切屑形成过程中，如剪切面上的剪切应力超过了材料的断裂强度，切屑单元从被切材料上脱落，形成粒状切屑；切削脆性金属时，由于材料塑性很小、抗拉强度较低，刀具切入后，切削层金属在刀具前刀面的作用下，未经明显的塑性变形就在拉应力作用下脆断，形成形状不规则的崩碎切屑。

机械制造工程学测试考试试题及答案答案在后面文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从转变为，则表面产生残余_________。

A.拉应力B.压应力C.拉应力、压应力都有可能。

2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。

A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。

A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。

（n：尺寸链的数目）A. B. n C. 1/nD. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。

A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度。

6、斜锲夹紧机构的自锁条件是。

(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是。

A．钻孔 B．车孔 C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是。

A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。

A．20钢B．铝 C．铜D．铸铁10、如图，欲在其上钻孔Ol 及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是。

二、名词解释 (每题3分，共12分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：(共14分)1、根据六点定位原理，试分析下图中各个定位元件所消除的自由度。

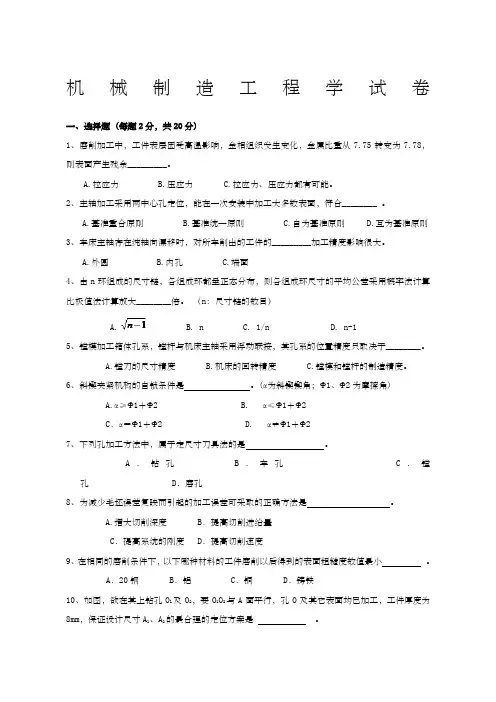

机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从7.75转变为7.78，则表面产生残余_________。

A.拉应力B.压应力C.拉应力、压应力都有可能。

2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。

A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。

A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。

（n：尺寸链的数目）A. B. n C. 1/n D. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。

A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度。

6、斜锲夹紧机构的自锁条件是。

(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是。

A．钻孔B．车孔C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是。

A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。

A．20钢B．铝 C．铜D．铸铁10、如图，欲在其上钻孔O l及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是。

二、名词解释 (每题3分，共12分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：(共14分)1、根据六点定位原理，试分析下图中各个定位元件所消除的自由度。

并指出属于何种定位方式（指完全定位、不完全定位、过定位、欠定位）? (8分)(参考坐标轴x,y,z已标注在图中。

机械制造工程学测试试题及答案答案在后面 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从转变为，则表面产生残余_________。

A.拉应力B.压应力C.拉应力、压应力都有可能。

2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。

A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。

A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。

（n：尺寸链的数目）A. B. n C. 1/nD. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。

A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度。

6、斜锲夹紧机构的自锁条件是。

(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是。

A．钻孔 B．车孔 C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是。

A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。

A．20钢B．铝 C．铜D．铸铁10、如图，欲在其上钻孔Ol 及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是。

二、名词解释 (每题3分，共12分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：(共14分)1、根据六点定位原理，试分析下图中各个定位元件所消除的自由度。

机械制造工程学试卷一、选择题( 每题 2 分，共 20 分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从转变成，则表面产生剩余。

A.拉应力B.压应力C.拉应力、压应力都有可能。

2、主轴加工采纳两中心孔定位，能在一次安装中加工大部分表面，切合________。

A.基准重合原则B.基准一致原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的加工精度影响很大。

A.外圆B.内孔C.端面4、由 n 环构成的尺寸链，各构成环都呈正态散布，则各构成环尺寸的均匀公差采纳概率法计算比极值法计算放大倍。

（n ：尺寸链的数量）A. B. n C. 1/nD. n-15、镗模加工箱体孔系，镗杆与机床主轴采纳浮动联接，其孔系的地点精度只取决于。

A. 镗刀的尺寸精度B.机床的展转精度C.镗模和镗杆的制造精度。

6、斜锲夹紧机构的自锁条件是。

(α为斜锲锲角；Ф1、Ф2为摩擦角)A. α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1 ＋Ф2 D. α≠Ф1＋Ф27、以下孔加工方法中，属于定尺寸刀具法的是。

A．钻孔 B．车孔C．镗孔D．磨孔8、为减少毛坯偏差复映而惹起的加工偏差可采纳的正确方法是。

A. 增大切削深度B．提升切削进给量C．提升系统的刚度D．提升切削速度9、在同样的磨削条件下，以下哪一种资料的工件磨削此后获得的表面粗拙度数值最小。

A．20 钢B．铝 C．铜D．铸铁10 、如图，欲在其上钻孔O l及 O2，要 O1O 2与 A 面平行，孔 O 及其余表面均已加工，工件厚度为8mm ，保证设计尺寸 A 1、A2的最合理的定位方案是。

二、名词解说(每题 3 分，共 12 分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题： (共 14 分)1、依据六点定位原理，试剖析以下图中各个定位元件所除去的自由度。

并指出属于何种定位方式（指完整定位、不完整定位、过定位、欠定位）(8 分)(参照坐标轴 x,y,z 已标明在图中。

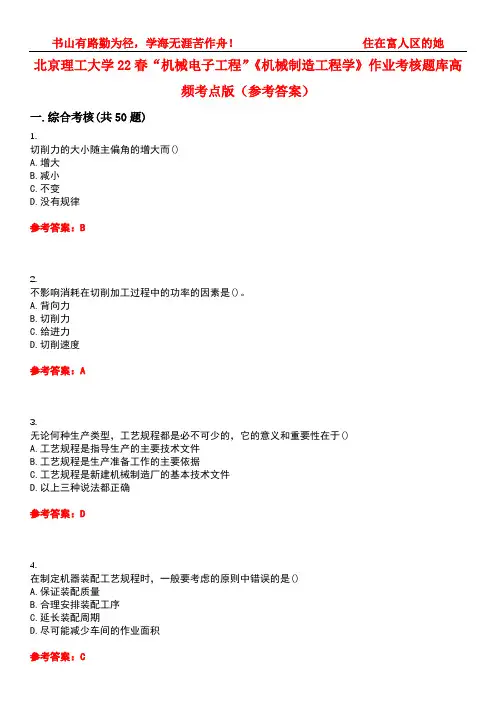

北京理工大学22春“机械电子工程”《机械制造工程学》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.切削力的大小随主偏角的增大而()A.增大B.减小C.不变D.没有规律参考答案：B2.不影响消耗在切削加工过程中的功率的因素是()。

A.背向力B.切削力C.给进力D.切削速度参考答案：A3.无论何种生产类型，工艺规程都是必不可少的，它的意义和重要性在于()A.工艺规程是指导生产的主要技术文件B.工艺规程是生产准备工作的主要依据C.工艺规程是新建机械制造厂的基本技术文件D.以上三种说法都正确参考答案：D4.在制定机器装配工艺规程时，一般要考虑的原则中错误的是()A.保证装配质量B.合理安排装配工序C.延长装配周期D.尽可能减少车间的作业面积参考答案：C5.工艺系统刚度和一个物体本身刚度的概念一样，是指工艺系统在受力作用下的扛起变形的能力。

()A.错误B.正确参考答案：B6.为说明零件机械加工工艺过程的工艺文件是()A.机械加工工艺过程卡B.工序卡C.检验工序卡D.机床调整卡参考答案：A7.“制造”一词源于()A.汉语B.英语C.法语D.拉丁语参考答案：D8.主要影响切削变形的因素有()A.工件材料B.刀具材料C.刀具几何参数D.切削用量E.切削方式参考答案：ACD9.机械加工工艺规程不包括()A.机械加工工艺过程卡B.工序卡C.检验工序卡D.机床维修卡参考答案：D10.硬质合金、陶瓷、立方碳化硼和金刚石刀具由于韧性较低，容易发生()。

A.卷刃B.折断C.崩刃D.烧刃E.热裂参考答案：CE11.装配精度与零件的加工精度具有不同的关系。

()A.错误B.正确参考答案：B12.下列关于提高装配自动化水平的途径说法正确的是()A.改进产品设计B.提高装配工艺的通用性C.发展和使用装配机器人和装配中心D.柔性装配系统的使用E.人的因素必须考虑参考答案：ABCDE13.金属材料毛坯和零件的成形方法通常有()A.铸造B.切割C.锻压D.焊接E.轧材下料参考答案：ACDE14.切削热产生在的切削变形区有()A.切削区B.剪切区C.切削区与前刀面的接触区D.后刀面与切削表面的接触区参考答案：ABCD15.精基准的选择原则包括()A.基准重合B.基准统一C.互为基准D.自为基准E.便于装夹的原则参考答案：ABCDE16.既要保证零件的加工质量，又要使加工成本最低，这是选择加工方法的基本原则。

选择题1. 磨削加工中必须使用切削液，其主要作用是（A ） A.散热 B. 消除空气中的金属微尘和砂粒粉末 C.冲洗工作表面 D. 冲洗砂轮的工作面2. 加工时．用来确定工件在机床上或夹具中正确位置所使用的基准为(B )P8 A.工艺基准B.定位基准C.测量基准D.设计基准3. 以下哪类孔最适宜用拉削加工（D ）P94 A.台阶孔 B.孔深度等于孔径六倍的通孔 C.盲孔 D.孔深度接近孔径三倍的通孔4. 在相同的磨削条件下，砂轮的粒度号越大表面粗糙度就（B ）P52 A.越大 B.越小 C.不变 D.以上均不对5. 下列刀具中属于定尺寸的刀具是（B） A.车刀 B.铰刀 C.滚刀 D.铣刀6. 将若干零件和部件连接结结合成一台完整产品的装配是(C ) A.组件装配 B.部件装配 C.总装配 D.以上均不对7. 在机械结构设计上，采用调整装配法代替修配法，可以使修配工作量从根本上（B ）A.增加B.减少C.不变D.以上均不对8．一个工人或一组工人，在一个工作地对同一工件或同时对几个上件所连续完成的那一部分工艺过程，称为（ A ） A.工序 B.工步 C.工位 D.走刀9．工件应该限制的自由度而未予限制的定位，称为（B ）A.过定位 B.欠定位 C.完全定位D.不完全定位10. 积屑瘤是在（C ）切削塑性材料条件下的一个重要物理现象。

A.低速 B.中低速C.中速D.高速11. 机器质量的好坏决定于( C ) A.零件的加工质量 B.装配工艺 C.零件加工质量和装配工艺 D.制造精度12.（B ）包括按顺序排列的各装配工序的内容和内容技术要求，各工序所用的设备和工艺装配、辅助材料和工时定额等。

A.装配工艺系统图 B.装配工艺过程卡 C.装配工序卡片 D.装配工步卡片13. 切削用量对刀具耐用度影响最大的是（A）A.切削速度 B.切削深度 C.进给量14. 在车床上就地车削（或磨削）三爪卡盘的卡爪是为了（ C ） A.提高主轴回转精度B.降低三爪卡盘卡爪面的表面粗糙度C.提高装夹稳定性D.保证三爪卡盘卡爪面与主轴回转轴线同轴15. 麻花钻在钻削时，起导向作用的是钻头的（D） A. 前刀面B. 主后面C. 螺旋槽D. 螺旋棱带16. 传动比小，特别是传动链末端地传动副的传动比小，则传动链中其余各传动元件误差对传动精度的影响就（ A ） A. 越小 B.越大 C.不变 D.以上均不对17. 在外圆磨床上磨削工件外圆表面，其主运动是（ A ）A.砂轮的回转运动 B.工件的回转运动 C.砂轮的直线运动 D.工件的直线运动18. 一般具体指导工人生产用的工艺文件是( B ) A.工艺过程卡片 B.工艺卡片 C.工序卡片 D.工步卡片19. 锥度心轴限制（D ）个自由度。

机械制造工程学_中国农业大学中国大学mooc课后章节答案期末考试题库2023年1.切削加工时，粗车45钢锻件，合适的刀具材料是（）。

答案:P302.K类硬质合金刀具韧性较好，主要适合加工（）。

答案:铸铁3.开合螺母用来接通或断开从（）传来的运动。

答案:主轴4.由于麻花钻的前刀面是螺旋面，沿主切削刃各点的前角是变化的，钻头外缘向中心前角逐渐（）。

答案:减小5.铰刀的刀齿有（）。

答案:6～12个6.磨削加工的主运动是( )。

答案:砂轮旋转7.4号齿轮铣刀用以铣削21～25齿数范围的齿轮，该号铣刀的齿形按下列哪一个齿数齿轮的齿槽轮廓制作（）。

答案:218.工件在车床三爪卡盘上一次装夹车削外圆及端面, 加工后检验发现端面与外圆不垂直,其可能原因是( )。

答案:车床横向导轨与主轴回转轴线不垂直9.普通车床纵向导轨在垂直面内直线度对加工精度中的圆柱度误差影响( )。

答案:较小10.传动比小，特别是传动链末端的传动副的传动比小，则传动链中其余各传动元件误差对传动精度的影响就（）。

答案:越小11.工件以外圆表面在三爪卡盘上定位, 车削内孔和端面, 若三爪卡盘定位面与车床主轴回转轴线不同轴将会造成( )。

答案:被加工孔与外圆的同轴度误差12.切削时刀具热变形的热源主要是( )。

答案:切削热13.当存在变值系统误差时, X均值图上的点子将( )。

答案:呈现规律性变化14.切削加工冷却不充分的情况下，加工后的表面往往会有残余（）应力。

答案:拉15.在切削/磨削加工中，如果工件表层金属以局部高温和相变为主，则加工后表面层常产生( )应力。

答案:拉16.在卧式镗床上，精镗车床尾架长孔时，为减小粗糙度一般应先考虑采用哪种工艺措施较有效?( )答案:增大刀尖圆弧半径和减少副偏角17.磨削光轴时，若切削条件相同，哪种工件材料磨削后表面粗糙度小？( )答案:45钢18.表面冷压强化工艺属于下列何种加工方法（）。

答案:无屑光整加工工艺19.受迫振动系统在共振区消振最有效的措施是（）。

机械制造工程学（闭卷）试卷一、填空题（每空格1分，共20分）1、工步是指在(加工表面)，(切削刀具)和(切削速度)均不变的条件下所完成的那部分工艺过程。

2、定位误差由（基准位移）误差和（基准不重合）误差两部分组成。

当定位基准与工序基准重合时，其（基准不重合）误差等于零。

3、工序尺寸的公差一般按（入体）原则标注；毛坯尺寸的公差一般采取（对称偏差）标注4、加工原理误差是指由于采用了近似的(加工方法)或近似的(成形方法)进行加工所产生的误差。

5、一批零件加工尺寸符合正态分布时，（u）表征分布曲线的位置参数，改变其值分布曲线将沿横坐标移动而不改变其形状；而（σ）是表征分布曲线的形状参数，其值愈小，分布曲线愈向中间收紧，反之愈平坦。

6、金属切削加工中的振动主要有（受迫振动），（自激振动）两种类型。

7、加工表面质量包括两个方面的内容：加工表面的几何形状误差和表面层金属的力学物理和化学性能。

表面层金属的力学物理和化学性能主要反映在以下三个方面：（表面层冷作硬化），（表面层金相组织的变化），（表面层残余应力）。

8、分组选配法装配时，其分组数应(等于）公差的增大倍数，通常适用在大批量生产；（装配精度）要求很高而（组成环数）较少的场合。

二、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从7.75转变为7.78，则表面产生残余__A_______。

A.拉应力B.压应力C.拉应力、压应力都有可能。

2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合___B_____ 。

A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_C________加工精度影响很大。

A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大_____A___倍。

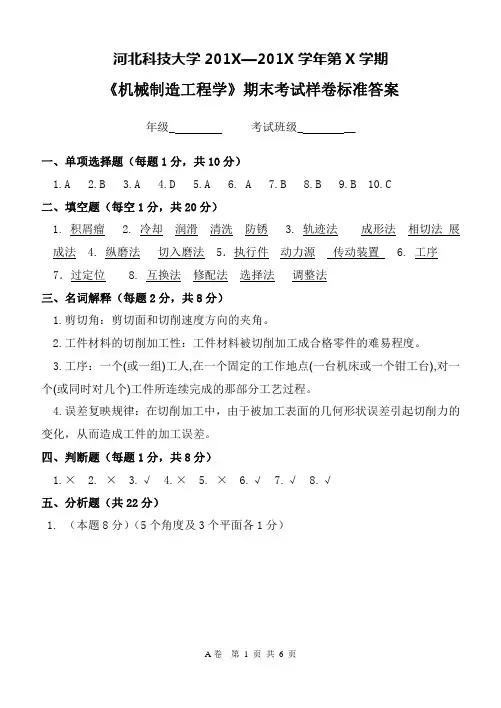

河北科技大学201X—201X学年第X学期《机械制造工程学》期末考试样卷标准答案年级_ 考试班级_ __一、单项选择题（每题1分，共10分）1.A2.B3.A4.D5.A6. A7.B8.B9.B 10.C二、填空题（每空1分，共20分）1. 积屑瘤2. 冷却 润滑 清洗 防锈3. 轨迹法 成形法 相切法 展成法4. 纵磨法 切入磨法 5．执行件动力源传动装置 6. 工序7．过定位 8. 互换法 修配法 选择法 调整法三、名词解释（每题2分，共8分）1.剪切角：剪切面和切削速度方向的夹角。

2.工件材料的切削加工性：工件材料被切削加工成合格零件的难易程度。

3.工序：一个(或一组)工人,在一个固定的工作地点(一台机床或一个钳工台),对一个(或同时对几个)工件所连续完成的那部分工艺过程。

4.误差复映规律：在切削加工中，由于被加工表面的几何形状误差引起切削力的变化，从而造成工件的加工误差。

四、判断题（每题1分，共8分）1.×2. ×3.√4.×5. ×6.√7.√8.√五、分析题（共22分）1. （本题8分）（5个角度及3个平面各1分）2.（本题9确得5~8得0分。

）机械加工工艺过程数量 50件毛坯类型圆钢工序号工序名称工序内容定位基准1 下料下料φ110X282 热处理正火处理3 粗车（1）粗车端面；（2）车外圆φ85到φ86；（3）钻孔φ40；（4）调头车端面；（5）车外圆φ108到尺寸毛坯外圆外圆φ864 精车（1）车端面；外圆φ108（2）车外圆φ85到尺寸； （3）镗孔φ46；（4）镗孔φ52到尺寸 5 钳工 （1）划线；（2）钻孔4-φ6； （3）钻沉孔；（4）钻螺纹底孔； （5）攻丝 外圆φ1086 铣斜边 铣斜边 外圆φ857 检验8 （表面处理）表面发蓝处理3.（本题5分）（1）各定位元件所限制的自由度如图所示（三爪卡盘限制的自由度两个均正确得2分，只写出其中一个得1分，有错误者得0分；顶尖所限制的自由度两个均正确得2分，只写出其中一个得1分，有错误者得0分。

第一章绪论思考下列问题:1．机械制造工业的发展历史和现状。

2．机械制造工业在国民经济中的地位作用。

3．本课程的主要任务和要求。

第二章金属切削加工的基础知识一、填空题1. 在加工中，刀具和工件之间的相对运动称为切削运动，按其功用可分为主运动和进给运动。

其中主运动消耗功率最大。

2. 切削用量三要素是指切削速度、进给量和背吃刀量。

*3. 刀具静止角度参考系的假定条件是假定安装条件和假定运动条件。

4. 常用的切削刃剖切平面有正交平面、法平面、背平面和假定工作平面，它们可分别与基面和切削平面组成相应的参考系。

5. 在正交平面内度量的前刀面与基面之间的夹角称为前角，后刀面与切削平面之间的夹角称为后角。

6. 正交平面与法平面重合的条件是刃倾角为0 。

7. 基准平面确定后，前刀面由前角和刃倾角两个角确定；后刀面由后角和主偏角两个角确定；前、后刀面确定了一条切削刃，所以一条切削刃由前角、后角、刃倾角、主偏角四个角度确定。

8. 用以确定刀具几何角度的两类参考坐标系为刀具标注角度参考系和刀具工作角度参考系。

二、判断题（正确的打√，错误的打×）1. 在切削加工中，进给运动只能有一个。

（×）2. 背平面是指通过切削刃上选定点，平行于假定进给运动方向，并垂直于基面的平面。

（×）3. 其它参数不变，主偏角减少，切削层厚度增加。

（×）4. 其它参数不变，背吃刀量增加，切削层宽度增加。

（√）5. 主切削刃与进给运动方向间的夹角为主偏角K。

（×）r*6. 车削外圆时，若刀尖高于工件中心，则实际前角增大。

（√）7. 对于切断刀的切削工作而言，若考虑进给运动的影响，其工作前角减少，工作后角增大。

（×）*8. 当主偏角为90时，正交平面与假定工作平面重合。

（√）9. 切削铸铁类等脆性材料时，应选择K类（YG类）硬质合金。

（√）10. 粗加工时，应选择含钴量较低的硬质合金。

（×）三、名词解释1. 基面过切削刃上选定点垂直于主运动方向的平面。

工艺尺寸链1.图为一轴套零件图，图2 b）为车削工序简图，图2 c）为钻孔工序三种不同定位方案的工序简图，均需保证图a所规定的位置尺寸10± 0.1mm的要求，试分别计算工序尺寸A1、A2与A3的尺寸及公差图2 a）为一轴套零件图，图2 b）为车削工序简图，图2 c）为钻孔工序三种不同定位方案的工序简图，均需保证图a所规定的位置尺寸10± 0.1mm的要求，试分别计算工序尺寸A1、A2与A3的尺寸及公差a) b)方案一方案二方案二解：（1）方案一设计基准和工序基准重合，工序尺寸等于设计尺寸，即：A=10± 0」mm（2）方案二① 建立工艺尺寸链图：A4=8-0,050'=10±0.1A2其中：A0为封闭环，A2为增环，A4为减环。

A = 10 ± 0.1 mm, A = 8 0 mm4 - 0.05②计算工序尺寸及其公差:10 = A一8 n A = 18 mm0.10 = ESA - (-0.05) n ESA = 0.05mm一0.10 = EIA一0 n EIA =-0.10mmA = 18 +0.05 mm结果：2 - 0.10(2)方案三① 建立工艺尺寸链其中：A0为封闭环，A5为增环，A3和A4为减环。

A = 10 ± 0.1 mm, A = 8 0 mm, A = 38 0 mm4 - 0.05 5 - 0.01②计算工序尺寸及其公差：10 = 38 - A - 8 n A = 20mm0.10 = 0 - EIA - (-0.05) n EIA = -0.05mm-0.10 = -0.1 - ESA - 0 n ESA = 0mmA = 20 0 mm结果： 3 -0.052.言殳一零件，材料为2Cr13,其内孔的加工顺序如下:(1)车内孔①31.81」4(2)氰化，要求工艺氧化层深度为磨内孔①32 +0：010 , 要求保证氧化层深度为0.1〜0.3mm,试求氰化工序的工艺氧化层深度t5r?［解］按加工顺序画出形成氰化层深度0.1〜0.3mm的尺寸链计算图。

《机械制造工程学》期末试卷（A卷）一、正误判断题（每题1分，共10分）1.制造过程属于生产过程一部分。

（）2.制造技术是完成制造活动所实施一切手段的总和。

（）3.一个零件制造的连续性改变变为另一道工序。

（）4.副切削刃不切削金属。

（）5.切削宽度是工艺参数。

（）6.精密毛坯制造适用于大批量生产中。

（）7.成批生产也叫大批量生产。

（）8.W18Cr4V刀具材料是立方氮化硼材料。

（）9.车削长轴时时径向力对工件变形影响最大。

（）10.光整加工一般要达到TT5级及以上精度。

（）二、选择题（单选、多选题）（每题2分,共20分）11.制造系统主要由哪些子系统组成？（）A.研究开发B.经验管理C.工程设计D.采购供应12高速切削时易产生何种刀具磨损？（）A.前刀面磨损B.主后刀面磨损C.副后刀面磨损D不确定13.刀具刀杆部分包括哪些内容？（）A.前刀面B.切削刃C.后角D.刀尖14. IT6级精度的孔的加工方法有哪些？（）A.钻孔B.扩孔C.精铰孔D.磨孔15.以下哪些基准是工艺基准？（）A.设计基准B.定位基准C.测量基准D.装配基准16.工序卡片一般用在何种生产规模中？（）A.单件生产B.单件小批生产C.中批生产D.大批量生产17.生产纲领有关的因素有哪些？（）A.产品年产量B.生产废品率C.备品率D.工厂机床数量18.刀具材料应具有的特性有哪些？（）A.硬度高B.高温硬度高C.韧性好D.工艺性好19.切削力最平稳时产生的切屑类型是哪个？（）A.带状切屑B.节状切屑C.粒状切屑D.崩碎切屑20．大批量加工零件工艺确定后一般需要那些校核？（）A.加工精度校核B.生产率校核C.生产成本校核D. 工序生产节拍校核三．简答题（共40分，每题10分）21.论述粗加工、半精加工、精加工的加工精度及粗糙度范围。

22. 工序的定义是什么？什么是工序集中？什么是工序分散？23.论述统一基准原则与互为基准的优缺点，论述统一基准原则与互为基准的选择原则。

机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从转变为，则表面产生残余_________。

A.拉应力????B.压应力???C.拉应力、压应力都有可能。

2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。

A.基准重合原则????B.基准统一原则????C.自为基准原则??D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。

A.外圆?????B.内孔????C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。

（n：尺寸链的数目）A.????B. n????C. 1/n???????D. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。

A.镗刀的尺寸精度???B.机床的回转精度???C.镗模和镗杆的制造精度。

6、斜锲夹紧机构的自锁条件是??????? 。

(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2?????????B.? α≤Ф1＋Ф2C．α＝Ф1＋Ф2????????? D.? α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是?????????。

??? ?A．钻孔????? B．车孔??????????? C．镗孔????????? D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是????????? 。

A.增大切削深度??? B．提高切削进给量C．提高系统的刚度? D．提高切削速度??9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。

A．20钢?? B．铝???? C．铜?? D．铸铁10、如图，欲在其上钻孔O l及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是??? ?。

一、1.砂轮的硬度是指砂轮工作时磨粒脱落的难易程度。

（ ） 2.刀具后角是在正交平面中测量的主后刀面与基面的夹角。

（ ） 3.大批量生产时尽量采用调整装配法。

( ) 4.车床上镗孔时，刀尖高于工件回转中心，则刀具工作前角变大。

( ) 5.双联、三联齿轮应主要采用插齿加工方式加工。

（ ） 6.粗加工时一个工序尺寸方向上的粗基准只能使用一次。

（ ） 7.采用不完全定位的定位方式，不能保证加工质量。

（ ）8.工序分散就是将工件的加工集中在少数几道工序内完成，每道工序的加工内容较多。

（ ） 9.工艺系统刚度越高，复映到工件的误差越小。

（ ） 10.工艺卡片多用于大批大量生产及重要零件的成批生产。

（ ） 二、11.在切削平面内测量的刀具基本角度是 。

12.切削用量三要素是切削速度、进给量和 。

13.刀具标注角度参考系不考虑 的影响，并假定主切削刃选定点位于工件中心高度上，刀杆中心线垂直于进给方向。

14.齿轮的成形原理可分为成形法和 两大类。

15.磨削加工时，增大砂轮转速，可使加工表面粗糙度数值 。

16.只起增加刚度的作用，不起定位作用的支承称为 。

17.在车床上加工螺纹时，联系主轴和刀架之间的传动链是一条 联系传动链。

18.设计通用机床时，为使任意相邻两转速间最大相对转速损失相等，机床的转速应按分级。

19.使工件在加工前相对于刀具占有正确的位置，称为 。

20.机械产品的 精度是指装配后实际达到的精度 21.主运动？22.内联系传动链？ 23.硬质合金 ？ 24.机床动态精度？ 25.装配26.试绘制一把外圆车刀，作出其主视图、主切削刃上的正交平面、法平面和背平面的剖面投影图，并标注出各个角度（设各前、后角均为正值）。

已知,45 =r κ 5,15'==s r λκ。

27.根据六点定位原理分析用调整法在如图所示圆柱体上加工一平面时应限制的自由度。

Y ZH28.根据六点定位原理分析用调整法在如图所示圆套上钻一圆孔φB 时应限制的自由度。

《机械制造工程学》习题及思考题.doc《机械制造工程学》习题及思考题第2章金属切削原理与刀具1.外圆车削加工时，车刀相对工件有哪些运动？2.外圆车削加工时，工件上出现了哪些表面？试绘图说明，并对这些表面下定义。

3.绘出刨削时，刀具和工件的运动关系，同时标出工件上三个表面的位置。

4.合成切削运动是由什么运动合成的？怎么合成？什么叫做合成切削速度角？5.何谓切削用量三要素？怎么定义？6.刀具切削部分有哪些结构耍素？试给这些耍素下定义。

7.为什么要建立刀具角度参考系？有哪两类刀具角度参考系？它们有什么差别？8.刀具标注角度参考系有哪儿种？它们是由什么参考平面构成？试给这些参考平面下定义。

9 ?试绘图说明主剖面标注角度参考系的构成。

10.试绘图表示外圆车刀主剖面标注角度参考系各参考平面移置平面图，并在适当位置标注六个基本角度。

11.试给外圆车刀副切削刃选定点构造一个副剖而参考系，并将这个参考系应标注的角度标岀。

12?确定一把单刃刀具切削部分的儿何形状最少需耍哪儿个基本角度？13.确定一把平前刀面外圆车刀切削部分的儿何形状最少需要哪儿个基本角度？14.试述判定车刀前角Y0后角a0和刃倾角正负号的规则15.切断车削时，进给运动怎样影响T作角度？16.纵车时进给运动怎样影响丁作角度？17.试证明曲线切削刃和直线切削刃切削时，切削而积均为AD =f-aP18.何为自由切削？19.切断车刀最后不是车断，而是挤断为什么？20?当用好二45度的车刀车外圆时，工件加工前直径为62mm,加工后直径为54mm,工件每秒钟转速为4r/s,刀具每秒钟沿工件轴向移动1.6mm,试求f,ap,vc,切削宽度，切削厚度，切削面积。

21.车刀刃倾角等于多少度时，其主剖面和法剖面重合？22.研究金属切削变形过程有什么意义？23.研究金屈切削变形过程有哪些实验方法？24.怎样划分金属切削变形区？25.在第一变形区里发生了怎样的变形？26.试阐述金属切削过程的本质？27.刀具是怎样把工件材料切下来的？28.切屑分哪儿种类型？有什么特征？各类切屑在什么情况下形成？29.阐述刀一屑摩擦的特点。

《机械制造工程学》课程 B 试卷考试形式闭卷考试用时2 小时，本试卷共3 页，另请加答题纸张，草稿纸1 张题号一二三四五六七八九十总分合分人得分一、填空题（共30分，每空1分）1、切削过程中，切削层金属的变形大致可划分为个区域。

2、研究表明，工件材料脆性越大、切屑厚度越大、切屑卷曲半径越小，切屑就越容易。

3、ro增大,变形减小，切削力减小，切削温度；减小Kr,切削刃工作长度和刀尖角增大，散热条件变好,使切削温度。

4．精加工基准的选择原则应遵循如下原则：、、和等原则。

5、切削用量是切削加工过程中、和的总称。

6、工件在加工之前，使同一批工件在机床或夹具上占据某一正确位置的过程称为，然后将其固定使其在加工过程保持位置不变的操作称为。

7、切屑形成过程实质上是工件材料的剪切滑移与挤压摩擦过程。

为了便于测量，切削过程中的变形程度近似可用指标来度量。

8、为了保证合理的刀具耐用度，在选择切削用量时：应首先选用最大的；其次要在机床动力和刚度允许且又满足已加工表面粗糙度的前提下，选用大的；最后才根据确定的刀具耐用度选择尽可能大的值。

9、保证装配精度的四种装配方法包括：，，，。

10、自由锻分和两种，是自由锻的主要生产方式。

11、在无积屑瘤的切削速度范围内，切削层公称厚度hD 越大，变形系数Ah。

12、刀具磨损机制有：，，扩散磨损，化学磨损。

13．由于工件材料以及切削条件的不同，切削的变形程度也不同，因而所产生的切屑也不同，切屑的可分为切屑、切屑、切屑和崩碎切屑四大类。

二、单项选择题（共15分，每小题1分）1、切削用量三要素中，对刀具使用寿命影响最大的是。

（）A、切削深度B、切削速度C、进给量D、侧吃刀量2、外圆磨床的主运动是运动。

（）A、砂轮的旋转B、工件的旋转C、工作台移动D、砂轮架移动3、进给运动通常是机床中。

（）A、切削运动中消耗功率最多的B、切削运动中速度最高的运动C、不断地把切削层投入切削的运动D、使工件或刀具进入正确加工位置的运动4、不能提高零件被加工表面的定位基准的位置精度的定位方法是。
