《数控机床安装调试与维修》课程教案

六、拓展内容（教师讲解与本任务相关的拓展性内容）
数控机床故障维修的原则
一、先外部后内部
二、先机械后电气
三、先静后动
四、先公用后专用。
五、先简单后复杂。
六、先一般后特殊给定的任务书，观看完成过程、学习的态度、方法、效果等进行综合评价。
八、课后练习（知识练习、技能训练、识预习要点）
3．镗轴自重挠曲(垂度)的补偿
教学设计方案
四、问题讨论（小组代表交流、教师提问）
1．为什么要对主轴箱进行平衡补偿？
2．主传动系统平衡补偿常采用的措施有哪几种？
3．编制自重挠曲（垂直）补偿包括哪些内容？
4.在数控机床中使用自重挠曲(垂度)的功能需要满足哪些条件？
五、教师总结（教师总结各组完成情况、存在的问题）
针对镗轴自重产生的下垂现象，进行镗轴自重挠曲(垂度)补偿。
教学条件
与环境
多媒体教室
拓展内容
数控机床故障维修的原则
参考材料
网络及图书馆资源等
教学心得
利用学校的数控机床平衡补偿形式进行讲解，效果较好。
教学设计方案
一、任务呈现（描述工作化任务及具体要求、教学时间安排）
图2—46所示为卧式数控铣床，其主轴箱是可以上下移动的，主轴箱的质量是靠什么实现平衡的？在应用数控铣床加工加工图2—47所示要求精度高的零件时，其同轴度很难保证，造成这种情况的原因是什么？怎样克服呢？这就是本任务所要解决的问题。时间：5min。
1．通过上网或查资料总结其他数控机床主轴箱平衡采用的形式。
授课时间
班级第周周（月日）第至节
班级第周周（月日）第至节
项目名称
数控机床的主传动系统装调与维修
项目课时
20
模块名称

通过本模块的学习要求能读懂数控机床卡盘与尾座的装配图，并对卡盘与尾座进行维护。时间：5min。
a）b）c）d）
二、主题讲解（完成工作化任务必备知识、方法、步骤讲解，技能训练演示等）
1．卡盘的结构
2．尾座的结构
3．卡盘的维护与维修
4.尾座的维护及故障排除
5.卡盘故障的诊断
6.尾座常见故障
三、能力训练（学生完成工作化任务、小组讨论、教师指导）
教学设计方案
一、任务呈现（描述工作化任务及具体要求、教学时间安排）
数控机床上的卡盘与尾座与普通机床上的卡盘与尾座不同。在普通机床上他们的动作是靠手工完成的，而在数控机床上是通过编程或控制开关自动完成的，其外形图片如图6—19a、b所示。如图6—19c、d所示，在数控机床上卡盘与尾座一般是由液压系统控制的。
4.尾座的维护及故障排除
5.卡盘故障的诊断
6.尾座常见故障
工作任务
根据卡盘的结构பைடு நூலகம்说明其工作原理
根据尾座的结构图说明其工作原理
对卡盘进行维护及故障排除
对尾座进行维护及故障排除
教学条件
与环境
多媒体教室
拓展内容
数控机床管理的任务及内容
参考材料
网络及图书馆资源等
教学心得
带学生去工厂参观并参与卡盘与尾座的维护，既提高了学生的动手能力，又能够使学生更好的理解卡盘与尾座的结构及工作原理。
装卸卡盘时，床面要垫木板，不准开车装卸卡盘。机床主轴装卸卡盘要在停机后进行，不可借助于电动机的力量摘取卡盘。
六、拓展内容（教师讲解与本任务相关的拓展性内容）
数控机床管理的任务及内容
一、“三好”
二、数控机床操作工“四会”基本功
三、维护使用数控机床的“四项要求”

数控机床装调维修教案数控机床是一种广泛应用于机械加工领域的高级设备，它具有高精度、高效率、高自动化程度等特点。

为了保证数控机床的正常运行和良好使用效果，装调维修工作显得尤为重要。

下面将为大家介绍一种数控机床装调维修教案。

一、教学目标：1.掌握数控机床的基本构造和工作原理。

2.学会数控机床的安装、调试和维修方法。

3.熟悉数控机床操作规程和安全注意事项。

二、教学内容：1.数控机床的基本构造：-主要部件：床身、主轴箱、进给箱、液压传动装置、电器控制系统等。

-工作原理：数控机床通过主轴和进给装置的联动控制实现工件的加工。

-运动方式：数控机床可以实现直线运动、圆弧运动和曲线运动等。

2.数控机床的安装：-安装位置：数控机床要安装在平整稳固的基础上，远离震源和强磁场。

-安装调平：使用水平仪对数控机床进行水平调整，确保各轴的平行度和垂直度符合要求。

-安装附件：安装机床的配套装置，如冷却系统、刀库、卡具等。

3.数控机床的调试：-连接电源：将数控机床与电源连接，并检查电源线路的接线是否正确。

-系统启动：按照数控机床的启动顺序，逐一打开电源、操作台和控制柜，并进行系统自检和故障排除。

-参数设置：根据加工要求，设置数控机床的相关参数，如进给速度、切削速度等。

-运动校准：使用专用工具对数控机床的各轴进行一次性的机械校正，确保运动精度。

4.数控机床的维修：-故障排除：根据故障现象和报警信息，确定故障原因，并采取相应的维修措施。

-零部件更换：对于损坏或失效的零部件，可以根据维修手册和设备文档进行更换。

-润滑保养：定期对数控机床的润滑系统进行检查和维护，并根据要求添加润滑油。

-定期保养：定期对数控机床进行全面检查和保养，确保各部件的正常工作。

三、教学方法：1.理论授课：介绍数控机床的基本知识和装调维修方法，讲解相关原理和操作技巧。

2.实践操作：组织学生进行数控机床的实际操作，熟练掌握安装、调试和维修技能。

3.案例演练：结合实际案例，让学生分析和解决数控机床的故障问题，提高应变能力。

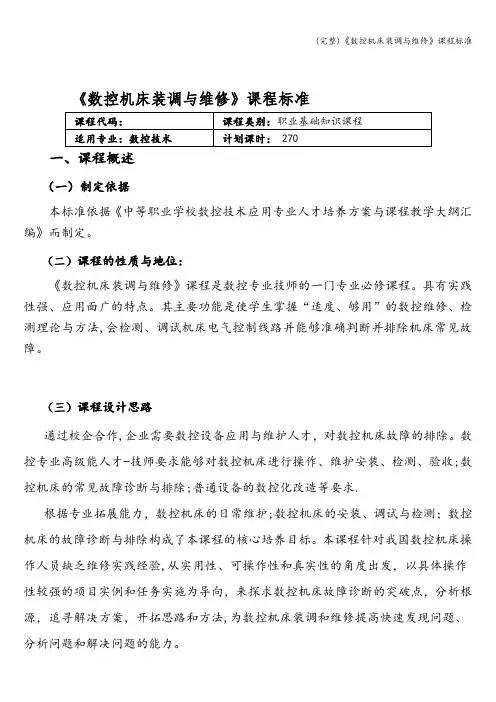

《数控机床装调与维修》课程标准一、课程概述（一）制定依据本标准依据《中等职业学校数控技术应用专业人才培养方案与课程教学大纲汇编》而制定。

（二）课程的性质与地位:《数控机床装调与维修》课程是数控专业技师的一门专业必修课程。

具有实践性强、应用面广的特点。

其主要功能是使学生掌握“适度、够用”的数控维修、检测理论与方法,会检测、调试机床电气控制线路并能够准确判断并排除机床常见故障。

（三）课程设计思路通过校企合作,企业需要数控设备应用与维护人才，对数控机床故障的排除。

数控专业高级能人才-技师要求能够对数控机床进行操作、维护安装、检测、验收;数控机床的常见故障诊断与排除;普通设备的数控化改造等要求.根据专业拓展能力，数控机床的日常维护;数控机床的安装、调试与检测；数控机床的故障诊断与排除构成了本课程的核心培养目标。

本课程针对我国数控机床操作人员缺乏维修实践经验,从实用性、可操作性和真实性的角度出发，以具体操作性较强的项目实例和任务实施为导向，来探求数控机床故障诊断的突破点，分析根源，追寻解决方案，开拓思路和方法,为数控机床装调和维修提高快速发现问题、分析问题和解决问题的能力。

本课程是依据“数控设备维修与调试”工作项目设置.根据本专业所对应职业岗位的需要，采用“教与学一体化"教学模式一从应用的角度出发，基于工作过程采取“阶段性、梯次递进"的由简到难的原则，以工作任务为主线，以情境为导向，设立课程教学项目，通过教师指导学生开展独立学习完成工作任务或项目，驱动对象,实现对工作过程的认识和对完成工作任务的体验，培养学生解决实际问题的能力，端正职业态度，从而形成职业岗位能力.（四）课程内容选取依据本课程标准参照全国中等职业技术学校通用教材《数控机床装调与维修》结合企业对数控技术专业人才的职业岗位需求和各级劳动部门的就业指导中心制定的对行业技术人员所应达到的《数控机床装调与维修》职业能力标准为依据改革开发的。

一、任务呈现（描述工作化任务及具体要求、教学时间安排）

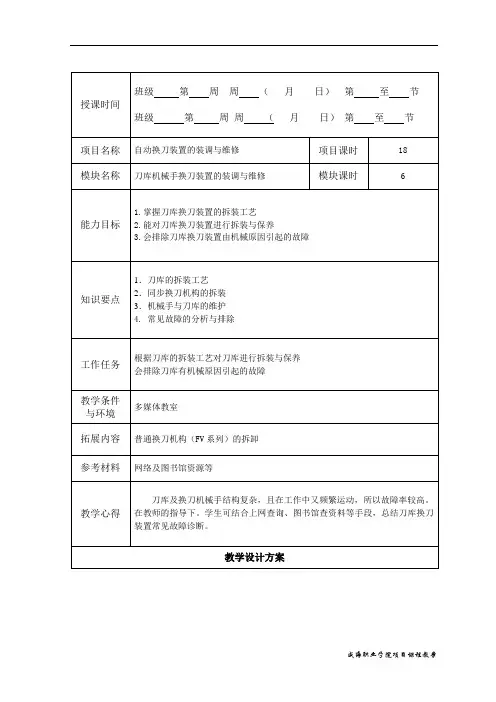

下图是车间中准备安装的刀库，现代数控机床中，除数控车床外，具有自动换刀装置的数控机床，如铣削中心、车铣中心等，一般采用刀库换刀。

时间：5min。

二、主题讲解（完成工作化任务必备知识、方法、步骤讲解，技能训练演示等）
1．刀库的拆装工艺
2．同步快换机构（QM系列）的拆装
3．机械手与刀库的维护
4. 常见故障分析与排除
三、能力训练（学生完成工作化任务、小组讨论、教师指导）
1. 参观刀库换刀装置的装配车间，了解刀库的装配过程
2. 同步换刀机构的拆装
装配注意事项
3. 机械手与刀库的维护
3. 同步换刀机构拆装的注意事项
五、教师总结（教师总结各组完成情况、存在的问题）
机械手与刀库的维护操作中气枪所用的气源必须经过“压缩空气净化器”将水分过滤后才能使用，严禁吹出的气体中带有水，以免导致刀库零部件生锈，影响机械精度。

六、拓展内容（教师讲解与本任务相关的拓展性内容）
普通换刀机构（FV系列）的拆卸
七、随堂考核（考核内容、考核方法和手段）
根据给定的任务书，观看完成过程、学习的态度、方法、效果等进行综合评价。

八、课后练习（知识练习、技能训练、预习要点）
1.通过上网查询、图书馆查资料等手段，总结刀库换刀装置常见故障诊断。

数控机床维修与保养一体化教学教案教师：学生分析：本次课程名称为《数控机床维修与保养》，授课的班级为16级数控3+2班。

这个班级在学校已经学习过了《数控车一体化教学》，基本掌握了华中数控车系统和数控车床的基本操作和加工。

为了使学生能更适应外面企业的要求，还需要学习数控系统的基本原理及简单故障的判断，为使学生更容易掌握本数控系统的基本原理，我们采取了理实一体化教学的模式，利用数控维修实训室，运用多媒体教学、现场实验、动手实践等多种教学手段增加教学的趣味性，激发学生自主学习的兴趣。

希望通过6周的教学，让学生掌握其他数控系统的原理、数控系统的连接、数控系统的调试等方面进行系统的学习，掌握其他数控系统的知识，为学生的就业打下坚实的基础。

素质和安全教育教学目标：1．使学生了解本门课程的内容与要求2．使学生做好实习各方面的准备3. 对学生进行职业素养与安全意识的培训，确保安全完成本课程教学。

技能目标：1. 使学生了解本专业必备的职业素养要求2. 让学生安全意识贯穿于整个教学实习期间教学重点、难点：重点：素质与安规培训难点：素质与安规意识的培养教学课时数：2教具：课本、PPT、多媒体教学设备教学内容、过程、方法：讲授：1 考试：1教学内容：1．课程介绍2．布置实习内容及要求，讲解实习实训形式及考核标准3．进行职业素养及安全意识培训教学过程：引入新课：（1）向同学们介绍自己（2）熟悉学生名字，与学生进行沟通，建立感情实习动员：（2）介绍本课程学习内容及学习要求（3）介绍本课程的学习形式及考核方法素养与安规教育：（4）讲解职业素养与安全生产的重要性（5）播放素质与安规教育的PPT( 6) 进行安规试题测试任务1-1 认识数控机床的组成部件教学目的：1．使学生了解数控机床的组成2．使学生了解数控机床的工作原理过程教学重点、难点：重点：数控机床的组成部件及其功能难点：数控机床的工作原理过程教学课时数：4教具：课本、实验台教学内容、过程、方法：讲授：3 练习：1教学内容：1．数控机床的概念2．数控机床的组成3．数控机床的工作原理过程教学过程：引入新课：（1）向同学们介绍自己（2）介绍本课程学习内容及考核方法本课内容及达到目的：1．一个合格的机床操作人员应是应能对机床的一些简单的故障进行维修，故应很好的了解机床的结构，及其组成部分的工作原理等。

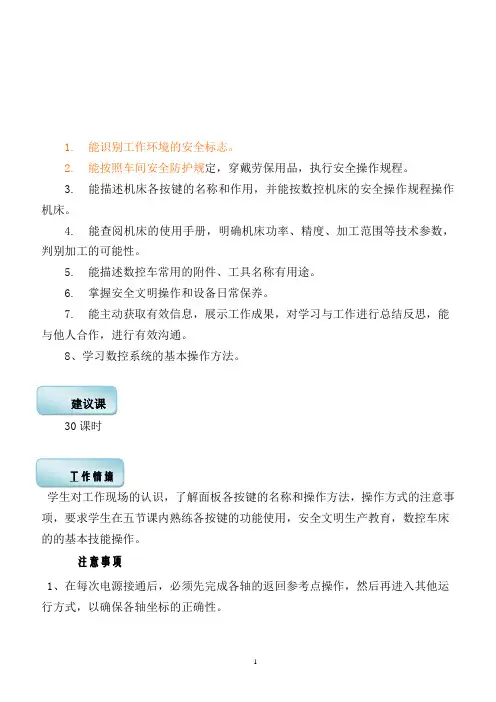

1. 能识别工作环境的安全标志。

2. 能按照车间安全防护规定，穿戴劳保用品，执行安全操作规程。

3. 能描述机床各按键的名称和作用，并能按数控机床的安全操作规程操作机床。

4. 能查阅机床的使用手册，明确机床功率、精度、加工范围等技术参数，判别加工的可能性。

5. 能描述数控车常用的附件、工具名称有用途。

6. 掌握安全文明操作和设备日常保养。

7. 能主动获取有效信息，展示工作成果，对学习与工作进行总结反思，能与他人合作，进行有效沟通。

的的基本技能操作。

1、在每次电源接通后，必须先完成各轴的返回参考点操作，然后再进入其他运行方式，以确保各轴坐标的正确性。

2、在回参考点过程中，若出现超程，请按住操作面板上的“超程解除”按键，向相反方向手动移动该轴使其退出超程状态。

3、在上电和关机之前应按下“急停”按钮以减少设备电冲击。

以免发生撞车。

10课时，教室、实训场地）14课时，教室、实训场地）学习活动三：上电、急停、关机操作（6课时，实训场地）学习活动三：数控车床的日常维护与保养（6课时，实训场地）学习活动一：认识数控车床及工作过程学习目标：●了解工作环境的安全标志。

●能按照车间安全防护规定，穿戴劳保用品，执行安全操作规程。

●了解车床的组成部分并能查阅机床的使用手册，明确机床功率、精度、加工范围等技术参数，判别加工的可能性。

●能描述数控车常用的附件、工具名称和用途。

●对数控床加工零件的过程形成初步认识，认识数控车床的加工内容及特点，能描述数控车床的工作原理。

学习地点：教室、实训场地建议课时：10课时学习情境：一、学习引导参观数控车间工作环境，了解安全标志的设置范围；观察技术工人操作数控车床加工零件，通过与教师、技术工人沟通了解数控车床的组成部分并查阅加工车床使用手册，明确机床功率、精度、加工范围等技术参数，判别加工的可能性，能描述数控车常用的附件、工具名称有用途。

二、参观现场提问计划１．根据参观实习场地填写表1-1参观提问表。

生产实习课教案首页课时分配项目：伺服参数的设定、组织教学1. 检查学生出勤情况；2. 检查学生劳动防护用品的穿戴情况及实习工具的准备情况；3. 宣布上课。

二、项目指导1. 复习旧课（提问）说出下列各参数的作用？1020182818292. 项目引入在FANUC 0i 系列中，伺服参数是最重要的，也是维修、调试中干预最多的参数3. 相关知识设定电机ID 号F-ROM中写有很多种电机数据，如何从中选择一组适合电机数据写到S-RAM 中呢？正确选择各轴所使用的电机代码（MOTORID NO.——Identification 即电机“身份识别”号），就可以从F-ROM中读取相匹配的数组。

具体方法为；按照电机型号和规格号（中间4位：A06B-XXXX-BXXX从电机规格表中选择相应的电机代码（参见下表）丫轴00001010197*211 -1118 19210000 f0000.JOG 寧半屮申 ** * t * + I 1 0 ： 50 ： -1 9电机ID 号对应表参见下面的表格。

对于本手册中没有叙述到的电机型号，请参照ai 系列伺服放大器说明书对于ai 和Bi 系列伺服电机对照下列表，不带括号的电机类型是对 于HRV1的，带括号的电机类型是对 HRV2和HRV3勺。

电机型号 B 2/4000isB 4/4000isB 8/3000isB 12/3000isB 22/2000is电机规格 0061(20A) 0063(20A) 0075(20A) 0078(40A) 0085(40A) 电机代码 153(253)156(256)158(258)172(272)174(274)电机型号 a c4/3000ia c8/2000ia c12/2000ia c22/2000ia c30/1500i电机规格 0221 0226 0241 0246 0251 电机代码 171(271)176(276)191(291)196(296)201(301)电机型号 a 1/5000ia 2/5000ia 4/3000ia 8/3000ia 12/3000i电机规格 0202 0205 0223 0227 0243 电机代码 152(252)155(255)173(273)177(277)193(293)电机型号 a 22/3000ia 30/3000ia 40/3000ia 40/3000iFAN电机规格 0247 0253 0257 0258-B_1_电机规格 197(297)203(303)207(307)208(308)电机型号 a 4/5000isa 8/4000isa 12/4000isa 22/4000isa 30/4000is电机规格 0215 0235 0238 0265 0268 电机代码165(265)185(285)188(288)215(315)218(318)电机型号a 40/4000is a 50/3000is a 50/3000is a 100/2500is a 200/2500is数数量冲冲容 脉脉器 定馈馈数 设反反计向苦方速位参电机ID 号x 轴CMR （指令倍乘比）指令倍乘比的含义;f^MI82O伺服位置控制是指令与反馈不断比较运算的结果，但是实际移动距离是电机轴与滚珠丝杠综合运动的结果，那么指令10mm电机转多少圈才能够让工作台移动10mm呢？这里取决于丝杠螺距和电机反馈脉冲数等关键参数，假如滚珠丝杠螺距为10mm那么电机旋转一圈工作台移动10mm 又怎样在CNC指令10mm后，电机正好旋转一圈，并且反馈的脉冲数正好与指令脉冲数吻合，FANUC伺服的解决方案就是引入一个当量概念――“指令当量=反馈当量”也就说发出的脉冲数应和反馈的脉冲数相匹配。

教学目标与要求
知识目标
掌握数控机床装调维修的基本理论和专业知识。
能力目标
具备独立进行数控机床装调、维修及日常保养的能 力。
素质目标
培养学生严谨细致的工作态度和团队合作精神。
02
数控机床基础知识
数控机床的组成与工作原理
组成
数控机床主要由数控系统、伺服 系统、机床本体、辅助装置等部 分组成。
工作原理
适应行业需求
满足机械制造行业对数控机床装调维修人才的需求，提高学生就 业竞争力。
课程内容与安排
数控机床结构与工作原理
深入讲解数控机床的组成结构、工作原理及 特点。
数控机床装调技术
学习数控机床的装配、调试及精度检测方法。
数控机床维修技术
掌握数控机床故障诊断、维修及保养方法。
实践操作与案例分析
通过实践操作和案例分析，提高学生解决实 际问题的能力。
独立完成数控机床的安装与调试。
数控机床故障诊断与维修
03
学习了数控机床常见故障的识别、诊断与维修方法，具备了一
定的故障处理能力。
学生学习成果评价与建议
学习成果评价
通过课程学习，学生基本掌握了数控机床装调维修的核心技能，能够独立完成 相关任务，达到了预期的教学目标。
学习建议
建议学生继续加强实践训练，提高技能熟练度；同时关注新技术、新方法的发 展，不断提升自身专业素养。
润滑保养
按照设备要求定期更换润滑油、润滑脂等， 确保设备润滑良好。
检查电气系统
检查电气元件、电缆等是否正常，及时处理 电气故障。
定期检查与调整建议
定期检查设备精度
定期对数控机床的精度进行检查，如有问题及时调整。
检查液压系统

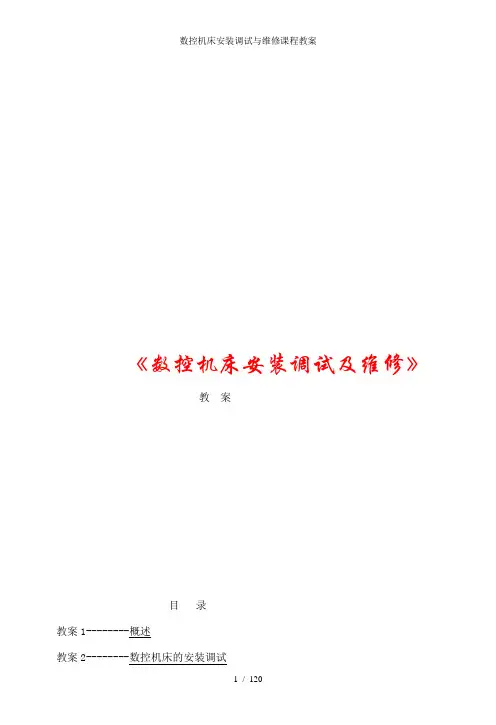

《数控机床安装调试及维修》教案目录教案1--------概述教案2--------数控机床的安装调试教案3--------数控机床的验收教案4--------数控机床的调整、主轴部件教案5--------进给传动部件的调整教案6--------回转部件、自动换刀装置的调整教案7--------位置检测装置、床身导轨的调整教案8--------数控系统发展简介、FANUC-0ib功能介绍教案9--------FANUC-0ib系统构成、硬件连接教案10------系统参数及设定教案11------I/O接口及PMC编程教案12------ SINU MERIC 840C特点介绍主要功能教案13----- SINUMERIC 840C系统的结构及各部分的功能教案14------ fanuc-0ib系统报警分类及常见故障分析教案15-----FANUC-0ib常见报警及处理方法教案16----数控机床的故障诊断及维修技术概述教案17----利用PLC进行数控机床的故障检测教案18-----数控系统系统故障的诊断教案19-----伺服系统的故障及维修技术教案20-----检测装置的故障及诊断教师教案教案专用纸第一章概述1.数控机床的优点：数控机床集机械制造、计算机、气动、传感检测、液压、光机电技术等一体，其优点：⑴能够进行复杂型面零件的加工，解决工艺难题。

⑵提高生产率⑶具有柔性⑷减轻工人的劳动强度2．我国数控机床的发展现状起步年代：1958开始研制目前生产能力：2001年国内数控机床产量已达1.8万台国产数控系统：⑴华中理工大学华中一型、华中二型⑵北京航天机床数控集团航天一型⑶中科院沈阳计算机所蓝天一型⑷中国珠峰数控公司中华一型3．加强数控维修的意义⑴技术需要⑵市场需要⑶企业的效益需要4．对数控维修人员的要求⑴知识面广⑵良好的系统的培训⑶良好的英语阅读能力⑷敢于实践，通过实践不断总结经验⑸敬业精神⑹持续的学习精神5．本课程的学习任务、要求⑴掌握数控机床安装调试验收的的知识、验收机床精度的方法。

《数控机床自动化系统装调与维修一体化教程》教案模块一数控机床自动化系统装调与维修一体化教程教案模块一本教案模块旨在介绍数控机床自动化系统的装调与维修，并为学生提供相关的基础知识和操作技能。

一、教学目标1. 理解数控机床自动化系统的基本原理和组成结构；2. 掌握数控机床自动化系统的装调方法和流程；3. 熟悉数控机床自动化系统的常见故障及维修方法；4. 培养学生的操作技能和故障排除能力。

二、教学内容1. 数控机床自动化系统的基本原理：- 数控机床的定义和分类；- 数控机床的结构和工作原理；- 数控系统的组成和功能。

2. 数控机床自动化系统的装调方法和流程：- 数控机床的装配和调试流程；- 数控系统的参数设置和校准；- 数控编程和工件加工示范。

3. 数控机床自动化系统的故障与维修：- 常见故障的诊断和排除方法；- 数控机床部件的更换和维修；- 故障案例分析和解决方案。

三、教学方法1. 理论授课：通过讲解和演示，介绍数控机床自动化系统的原理和装调方法；2. 操作实践：组织学生进行实际操作，掌握数控编程和工件加工的基本技能；3. 案例分析：分析数控机床自动化系统的故障案例，培养学生的故障排除能力；4. 小组讨论：组织学生进行小组讨论，探讨解决数控机床自动化系统故障的有效方法。

四、教学评估1. 知识测试：通过问答和笔试形式，测试学生对数控机床自动化系统的理解程度；2. 操作考核：对学生进行数控编程和工件加工操作的考核；3. 综合评价：综合考虑学生的理论知识掌握情况、操作技能和故障排除能力进行评价。

五、教学资源1. 数控机床自动化系统装调与维修教材；2. 数控机床模拟实训设备；3. 数控编程和工件加工实例。

六、教学安排本教案模块的教学安排如下：七、教学亮点1. 组合教学法：将理论与实践相结合，提高学生的研究效果；2. 故障案例分析：通过具体案例分析，加深学生对故障排除的理解；3. 小组讨论：培养学生的合作意识和解决问题的能力。

生产实习课教案首页课时分配项目：FANUC 数控系统的数据备份与恢复一、组织教学1. 检查学生出勤情况；2. 检查学生劳动防护用品的穿戴情况及实习工具的准备情况；3. 宣布上课。

二、项目指导1.复习旧课数控机床的故障诊断方法1. 系统报警号及系统诊断号故障诊断方法2. 动态梯形图诊断法3. 初始化复位法4. 备件置换法5. 同类对调法6. 功能参数的封锁法7. 使能信号的短接法8. 系统故障诊断引导法9. 远程诊断法2.项目引入在F-ROM中的数据相对稳定，一般情况下不易丢失，但是如果遇到更换主板或存储器板时，在F-ROM中的数据可能丢失，其中FANUC的系统文件在购买备份或修复时可由FANUC公司恢复，但是机床厂文件—PMC程序及用户宏程序执行器丢失后很难恢复，因此备份机床厂数据也是必要的。

3.相关知识（1）数据的分区FANUCi系列数控系统与其他数控系统一样，通过不同的存储空间存放不同的数据文件。

数据存储空间主要分为：①ROM—FLASH-ROM，只读存储器，在数控系统中作为系统存储空间，用于存储系统文件和机床厂（MTB）文件。

②SRAM—静态随机存储器，在数控系统中用于存储用户数据，断电后需要电池保护，所以有易失性(如电池电压过低、S-RAM损坏等).(2)数据的分类数据文件主要分为系统文件、MTB(机床制造厂)文件和用户文件。

①系统文件—FANUC提供的CNC和伺服控制软件。

②MTB文件—PMC程序、机床厂编辑的宏程序执行器（Manual Guide及CAP程序等）。

③用户文件—系统参数、螺距误差补偿值、加工程序、宏程序、刀具补偿值、工件坐标系数据、PMC参数等。

（3）数据的备份和保存在SRAM中的数据由于断电后需要电池保护，有易失性，所以保留数据非常必要，此类数据需要通过“引导画面BACKUP（备份）”方式或“数据输入/输出”方式保存。

通过“引导画面备份”保留的数据无法用写字板或WORD软件打开，即无法用文本格式阅读数据，但是通过“输入输出”方式得到的数据可以通过写字板或WORD软件打开。

生产实习课教案首页课时分配项目：FANUC数控车床维修实训台应用一、组织教学1. 检查学生出勤情况；2. 检查学生劳动防护用品的穿戴情况及实习工具的准备情况；3. 宣布上课。

二、项目指导1.项目引入数控车床是数控机床中，最常用的一类加工机床。

为了能够使得学生熟悉和掌握数控机床的组成和功能，在实训教学中，采用了维修实训台作为实训设备。

这样可以最大程度的使得实训更加的贴近实际。

2.相关知识1)数控车床维修实训台的组件布置操作板上装有主轴及进给伺服驱动单元、输入/输出接口板、稳压电源、I/O-LINK模块，以及及配电盘等。

实训台下方装有变压器，主轴伺服电机及海德汉编码器。

Oi-MA TE-TD CNC数控系统与LCD显示器位一体式结构安装在操作台上方，MDI操作单元安装在其右侧。

标准操作面板和子面板B安装在其下方。

2)FANUC 0i-mate-TD 系统数控车床维修实训台的基本组成:CNC装置、PMC（内置PLC）、机床I/O单元、伺服放大器、伺服电动机、主轴变频器、主轴电动机、检测反馈装置、机床电气控制系统、CNC车床操作装置、车床电动刀架、实训台指示灯。

3)数控车床维修实训台组成部件的功能作用：CNC装置数控装置是数控机床的核心。

它由输入装置、存储器、控制器、运算器和输出装置组成。

它的功能是接收输入装置输入的加工信息，经过数控装置的系统软件对代码进行处理后，输出相应的指令脉冲。

这些控制信号中最基本的信号，是经过插补运算后的各坐标（即作进给运动的各执行部件）的进给速度、进给方向和位移量指令。

从自动控制的角度来看，CNC 装置是一种位置（轨迹）控制系统，其本质上是以机床各运动轴的位移量为控制对象，并使其协调运动的自动控制系统，是一种配有专用操作系统的计算机控制系统。

PMC(内置PLC)通过PMC程序控制NC与机床接口的输入输出信号，完成机床辅助运动的控制。

如接收来自操作面板、机床上的各行程开关、传感器、按钮、强电柜里的继电器以及主轴控制、刀库控制的有关信号，经处理后输出去控制相应器件的运行。

教学设计方案
一、任务呈现（描述工作化任务及具体要求、教学时间安排）
数控机床加工效率高，在单位时间内数控机床的金属切削量大大高于普通机床，而金属在变成切屑后所占的空间也成倍增大。切屑如果占用加工区域不及时清除，就会覆盖或缠绕在工件或刀具上，一方面，使自动加工无法继续进行；另一方面，这些炽热的切屑向机床或工件散发热量，将会使机床或工件产生变形，影响加工精度。因此，迅速、有效地排除切屑才能保证数控机床正常加工。在数控加工中，为防止切屑飞出等意外事故的发生，现代数控机床上都具有排屑与防护功能。时间：5min。
七、随堂考核（考核内容、考核方法和手段）
根据给定的任务书，观看完成过程、学习的态度、方法、效果等进行综合评价。
八、课后练习（知识练习、技能训练、预习要点）
通过相关资料(如手册)的查询。总结由机械因素引起的排屑故障维修方法。
授课时间
班级第周周（月日）第至节
班级第周周（月日）第至节
项目名称
数控机床的辅助装置装调与维修
项目课时
10
模块名称Байду номын сангаас
数控机床的排屑与防护系统装调与维修
模块课时
2
能力目标
1.掌握排屑与防护装置的种类
2.能对排屑与防护装置进行维护，并能排除由机械因素引起的故障
知识要点
1．排屑装置
2．防护装置
3．维护
4.维修
3.对排屑故障进行分析并排除
4.对防护装置常见故障进行分析及排除
四、问题讨论（小组代表交流、教师提问）
1.排屑装置的作用。
2.数控机床的常用排屑装置有哪几种？
3.数控机床上应用较多的拖链是哪几种？
五、教师总结（教师总结各组完成情况、存在的问题）

数控机床的安装调试与验收教案第一篇：数控机床的安装调试与验收教案【课题编号】—项目五【课题名称】数控机床的安装调试与验收【教学目标与要求】一、知识目标1.了解数控机床安装的前期准备工作和正确安装知识。

2.了解数控机床调试流程及调试项目，和有关检测仪器的使用方法。

3.了解数控机床验收流程及验收项目。

二、能力目标1.能按机床说明书要求，熟悉正确安装数控机床的流程，并能用必要的仪器检测调试项目。

2.能够按调试项目验收并修整数控机床，达到安装的精度要求。

三、素质目标1.了解正确安装数控机床对提高机床使用精度的影响，重视数控机床的安装与调试工作。

2.了解数控机床的调试项目和使用的仪器、设备，以及调试流程。

四、教学要求1.了解数控机床安装的准备工作内容和安装环境要求。

2.了解数控机床的安装过程、调试项目和调试流程。

3.通过检测项目所达到的精度要求，能够判断机床安装能否达到使用的合格要求。

【教学重点】1.数控机床的调试项目和调试流程。

2.检测调试项目的精度及修正。

【难点分析】对调试的项目做修整，达到说明书的精度要求。

【分析学生】安装调试机床是一件非常重要的工作，数控机床在生产时已经达到了各项精度指标，但是如果得不到正确的安装，将可能达不到机床出厂前的精度要求，导致机床不能正常的工作，或缩短机床的使用寿命，所以要十分重视数控机床的安装和调试工作。

验收数控机床时，要严格按调试项目逐一检测，不要嫌麻烦。

验收机床的责任重大。

【教学思路设计】用多媒体教学资源演示数控机床检测项目和使用的仪器设备，或到现场示范教学。

【教学安排】8学时【教学过程】一、安装数控机床前期准备工作1.选择场地检查设备安装场地是否具备数控机床工作的基本条件，包括：电源、温度、湿度、光线、振动、信号干扰等。

2.开箱检查数控机床注意开箱时需要有相关人员到场后才可打开包装，应由卖方工厂人员开箱，保证设备合格。

注意检查：合格证、出厂进度检测证明、说明书、图样资料、附件和检查机器外形。

9.了解伺服参数
10.了解机床参考点
11.掌握伺服基本参数的设定
12.了解主轴参数的意义
13.掌握主轴参数的修改
14.掌握与ＤＩ/ＤＯ相关的参数设定过程
15.掌握与显示和编辑相关的参数设定过程
16.掌握与程序相关的参数设定过程
教学过程
课程导入
一、组织教学（2分钟）
整顿纪律、清点人数，稳定学生情绪。
二、导入新课（5分钟）
任务考核
教材本项目各任务后的“任务考核”
练习与
提高
教材本项目各任务后的“练习与提高”
第
教学内容
项目五ＦＡＮＵＣ数控机床进给伺服系统
任务目标
1.ＦＡＮＵＣ伺服系统的控制原理。
2.了解ＦＡＮＵＣ伺服系统的硬件连接。
3.了解ＦＳＳＢ参数。
4.掌握ＦＳＳＢ参数的设置方法。
5.熟悉ＦＳＳＢ设定页面。
6.熟悉伺服参数。
4. 任务实施
五、设置数控系统的其他参数
1.与ＤＩ/ＤＯ相关的参数设定
2.与显示和编辑相关的参数设定
3.与程序相关的参数设定
4. 任务实施
任务考核
教材本项目各任务后的“任务考核”
练习与
提高
教材本项目各任务后的“练习与提高”
第13
教学内容
项目七数控系统ＰＭＣ编程
对学生的
要求
1.了解ＦＡＮＵＣ系统ＰＭＣ程序结构，掌握ＰＭＣ 的扫描特点
7.熟悉伺服设定页面。
8.掌握伺服参数设置方法。
9.熟悉参数调整页面的具体意义。
10.熟悉诊断页面的具体意义。
11.掌握参数调整的方法。
12.掌握诊断页面的使用方法。
教学过程
课程导入
一、组织教学（2分钟）

生产实习课教案首页课时分配项目：FANUC系统伺服驱动单元的调试和故障诊断一、组织教学1. 检查学生出勤情况；2. 检查学生劳动防护用品的穿戴情况及实习工具的准备情况；3. 宣布上课。

二、项目指导1.复习旧课请说明系统报警P/S000和P/S001的含义？P/S报警100（允许参数写入）P/S报警000（需切断电源）2.项目引入作为现场数控维修人员，今后涉及硬件的工作量会越来越少，而软件工作量会越来越多，这是由于CPU运算速度成几何倍数提高，过去必须靠硬件实现的工作，现在依托高速处理器用软件的形式取而代之。

那么在今后的系统以及数字伺服维修过程中，熟知各类重要参数的调整，特别是熟悉理解重要伺服参数的含义并能够进行优化、调整，对于我们今后的日常维修调试中愈发显得重要。

3.相关知识1、有关伺服参数的含义参数1010：CNC控制轴数。

参数1020：各轴的编程名称参数1022：基本座标系中各轴的顺序参数1023：各轴的伺服轴号。

参数1825：各轴的伺服环增益。

参数1826：各轴的到位宽度。

参数1827：设定各轴切削进给的到位宽度。

参数1828：各轴移动中的最大允许位置偏差量。

参数1829：各轴停止中的最大允许位置偏差量。

2、诊断画面的显示（1）按SYSTEM键。

（2）按[诊断]软键、显示诊断画面。

3、伺服相关诊断号的含义诊断号200：OVL：发生过载报警。

（详细内容显示在诊断号201上）。

LV：伺服放大器电压不足的报警。

OVC：在数字伺服内部，检查出过流报警。

HCA：检测出伺服放大器电流异常报警。

HVA：检测出伺服放大器过电压报警。

DCA：伺服放大器再生放电电路报警。

FBA：发生了断线报警。

OFA：数字伺服内部发生了溢出报警。

诊断号201：当诊断号200的OVL为1时ALD：1：电机过热。

0：伺服放大器过热。

当诊断号200的FBA为1时诊断号203：PRM：数字伺服侧检测到报警，参数设定值不正确。

诊断号204：OFS：数字伺服电流值的A/D转换异常。
