天然气输配气站基础知识

天然气输配系统基础知识培训教材第一节天然气输配系统的构成1、城市燃气的供应方式（1）管道天然气指通过长输管道把天然气引入到各个城市。

（2）液化天然气（缩写为LNG）指在一个大气压下，天然气被冷却至约-162℃时，可以由气态转变成液态，其体积约小为同量气态天然气体积的1/600，重量仅为同体积水的45%左右。

(3)压缩天然气（缩写为CNG）指把天然气加压到20—25Mpa的压力后以气态储存在容器中的方式。

它与管道天然气的组分相同。

图2-12、天然气管道输配系统的构成天然气从气井开采出来以后，经过矿场集输管道集中到净化厂，处理后，由长输管道输送至城市管网，供给工业和民用的用户。

由气井到用户，天然气都在密闭的状态下输送，形成一个输气系统。

长输管道是连接气田净化处理厂与城市之间的干线输气管道，它具有输气量大，压力高，运距长的特点。

城市燃气管道由门站，线路工程及其附属设施组成，根据用户情况和管线距离条件，输气管道设有调压站，计量站及阀室，通过分输站或计量站将天然气调压后输往城镇配气管网或直接输往用户。

接受站(门站)负责接受天然气输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的天然气的流量与压力，必要时还需对天然气进行净化。

第二节城市燃气管网的分类及其选择1 根据用途分类1）长距离输气管线其干管及支管的末端连接城市或大型工业企业，作为该供应区的气源点。

2）城市燃气管道3）工业企业燃气管道2 根据敷设方式分类1）地下燃气管道一般在城市中常采用地下敷设。

2）架空燃气管道在管道通过障碍时，或在工厂区为了管理维修方便，采用架空敷设。

3 根据输气压力分类天然气管道之所以要根据输气压力来分级，是因为天然气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。

管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性也越大。

当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。

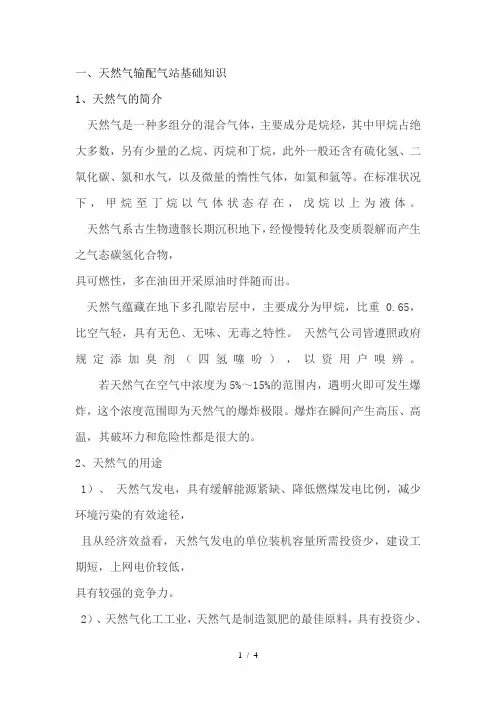

一、天然气输配气站基础知识1、天然气的简介天然气是一种多组分的混合气体，主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷，此外一般还含有硫化氢、二氧化碳、氮和水气，以及微量的惰性气体，如氦和氩等。

在标准状况下，甲烷至丁烷以气体状态存在，戊烷以上为液体。

天然气系古生物遗骸长期沉积地下，经慢慢转化及变质裂解而产生之气态碳氢化合物，具可燃性，多在油田开采原油时伴随而出。

天然气蕴藏在地下多孔隙岩层中，主要成分为甲烷，比重0.65，比空气轻，具有无色、无味、无毒之特性。

天然气公司皆遵照政府规定添加臭剂（四氢噻吩），以资用户嗅辨。

若天然气在空气中浓度为5%～15%的范围内，遇明火即可发生爆炸，这个浓度范围即为天然气的爆炸极限。

爆炸在瞬间产生高压、高温，其破坏力和危险性都是很大的。

2、天然气的用途1）、天然气发电，具有缓解能源紧缺、降低燃煤发电比例，减少环境污染的有效途径，且从经济效益看，天然气发电的单位装机容量所需投资少，建设工期短，上网电价较低，具有较强的竞争力。

2）、天然气化工工业，天然气是制造氮肥的最佳原料，具有投资少、成本低、污染少等特点。

天然气占氮肥生产原料的比重，世界平均为80%左右。

3）、城市燃气事业，特别是居民生活用燃料。

随着人民生活水平的提高及环保意识的增强，大部分城市对天然气的需求明显增加。

天然气作为民用燃料的经济效益也大于工业燃料。

4）、压缩天然气汽车，以天然气代替汽车用油，具有价格低、污染少、安全等优点。

3、天然气的输送方式1）、管道输送。

输送量大，但成本较高沿线需要加设加压站和调节站；2）、液化输送(LNG)。

一般用于海运，运输量较大，运输成本仅限于船运费用；3）、高压瓶装（CNG）。

一般用于民用，量小，成本高。

二、天然气的工艺流程1、工艺流程是什么？为了达到某种生产目标，将各种设备、仪器、仪表及相应的管线等，按不同的方案进行布置，这种方案就是工艺流程。

2、什么是输气站的工艺流程？有什么作用？输气站的工艺流程就是输气站的设备、管线、仪表等的布置方案，通过输气站的设备、仪表及相应的工艺流程，就可以完成输气站承担的各种任务。

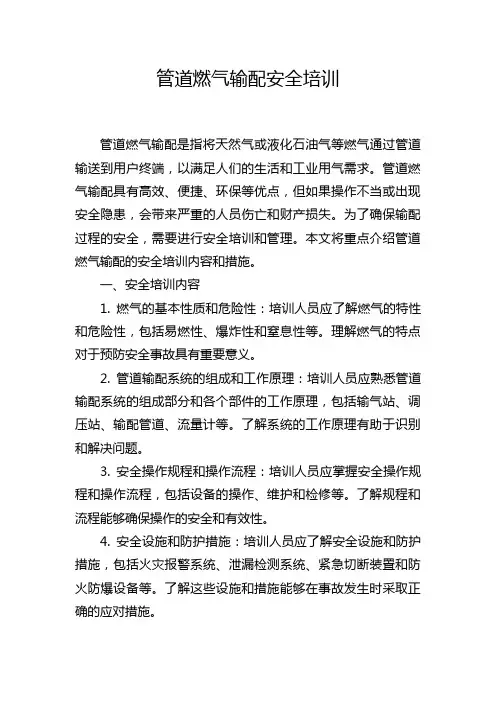

管道燃气输配安全培训管道燃气输配是指将天然气或液化石油气等燃气通过管道输送到用户终端，以满足人们的生活和工业用气需求。

管道燃气输配具有高效、便捷、环保等优点，但如果操作不当或出现安全隐患，会带来严重的人员伤亡和财产损失。

为了确保输配过程的安全，需要进行安全培训和管理。

本文将重点介绍管道燃气输配的安全培训内容和措施。

一、安全培训内容1. 燃气的基本性质和危险性：培训人员应了解燃气的特性和危险性，包括易燃性、爆炸性和窒息性等。

理解燃气的特点对于预防安全事故具有重要意义。

2. 管道输配系统的组成和工作原理：培训人员应熟悉管道输配系统的组成部分和各个部件的工作原理，包括输气站、调压站、输配管道、流量计等。

了解系统的工作原理有助于识别和解决问题。

3. 安全操作规程和操作流程：培训人员应掌握安全操作规程和操作流程，包括设备的操作、维护和检修等。

了解规程和流程能够确保操作的安全和有效性。

4. 安全设施和防护措施：培训人员应了解安全设施和防护措施，包括火灾报警系统、泄漏检测系统、紧急切断装置和防火防爆设备等。

了解这些设施和措施能够在事故发生时采取正确的应对措施。

5. 突发事件应急预案：培训人员应了解突发事件应急预案，包括火灾、泄漏、爆炸等事故的处理措施和逃生途径等。

了解应急预案能够在事故发生时快速决策，降低事故损失。

6. 安全检查和巡视：培训人员应了解安全检查和巡视的方法和要点，包括巡视管道、阀门、压力表和设备等。

定期进行安全检查和巡视有助于发现和排除安全隐患。

7. 安全事故处理和报告：培训人员应了解安全事故处理和报告的程序和要求，包括事故的报告流程、责任追究等。

能够正确处理和报告事故有助于减少损失，提高救援效率。

二、安全培训措施1. 组织专业培训机构进行培训：管道燃气输配企业应委托专业培训机构进行安全培训，确保培训内容的科学性和权威性。

2. 定期组织培训活动：管道燃气输配企业应定期组织燃气输配的安全培训活动，包括理论培训和实际操作演练，提高员工的安全意识和应急能力。

你对天然气输配有多少了解1、城市燃气分类的必要性？答：从燃气输配、燃烧应用和燃气互换性方面考虑，为了使输配气企业和燃烧设备制造商遵循一个共同的标准，必须将燃气进行分类。

2、什么是用气定额？影响因素有哪些？答：根据当地的实际燃料消耗量、生活习惯、燃气价格、综合分析气候条件等具体条件得出的用气量指标。

影响因素包括：燃气器具的类型和数量，住宅建筑等级和卫生设备设置水平，采暖方式及热源种类，居民生活用热习惯及生活水平等。

3、气化率是多少？答：它是指城市居民使用天然气占城市居民总人口的百分比。

4、小时气体流量计算的意义？答：计算流量的大小，直接关系到燃气输配系统的经济型和可靠性。

计算流量偏大，输配系统的金属耗量和基建投资都会增加；计算流量偏小，又会影响用户的正常、可靠用气，因而应合理确定燃气的计算流量。

天然气计算流量应根据天然气计算月的每日峰值和每小时最大耗气量确定。

5、天然气输配系统供需平衡的调节方法？答：(1)改变气源生产能力，设置移动气源。

(2)利用缓冲用户进行调节；(3)利用储气设施进行调节。

6、储气系数是多少？答：它是指储气设备的总体积与高峰月份平均每日供气能力的比率。

7、长距离输气系统的组成？答：长距离输气系统主要由集输管网组成、气体净化设备、起点站、输气干线、输气支线、中间调压计量站、压气站、燃气分配站、管理维修站、通信和遥控设备、阴极保护站等构成。

8、加臭剂的要求？答：加臭剂和燃气混合在一起后应具有特殊的臭味，不应对人体、管道或与其接触的材料有害，其燃烧产物不应对人体呼吸有害，不得腐蚀或损坏与燃烧产物直接接触的材料。

9、长输管道穿越区域分类方法？答：根据管道沿线的住户数量和建筑物密度划分区域级别，即沿管道中心线两侧各200米范围内，任意划分成长度为2km并能包括最大聚居户数的若干地段，按地段内的户数分为四个等级。

一级地区户数在15户及以下的区段；二级地区户数在15户以上，100户以下的区段；三级地区在100户或以上的区段；四级地区指四层及四层以上的楼房普遍集中、交通频繁、地下设施多的区段。

简答题1.燃气加臭：燃气是易燃易爆的气体，其中人工煤气因含有一氧化碳而具有毒性，燃气管道及设备在施工和维护过程中如果存在适量问题或使用不当，容易漏气，有引起爆炸着火和人身中毒的危险。

所以燃气应具有可以察觉的臭味，燃气中加臭剂的最小量应符合下列规定“无毒燃气泄漏到空气中，达到爆炸下限的20%时，应能察觉；有毒燃气泄漏到空气中，达到对人体允许的有害浓度时，应能察觉；对于以一氧化碳为有毒成分的燃气，空气中一氧化碳含量达到0.02%时，应能察觉。

常用加臭剂：（1）乙硫醇“加臭时对于天然气其用量为16~20毫克每牛立方米，对于含有大于20%的CO的有毒燃气用量为230mg/nm3”（2）四氢噻吩（3）叔西硫醇2.管网经济技术分析：A.从经济观点来看，任何输配系统的方案均可用：投资费用和运行费用来评价。

投资费用取决于管道本身的造价和建设费用。

运行费用：折旧费（包括大修费）、小修和维护管理费用，加压燃气用的电能或燃料费用。

B.方案比较方法：（1）静态评价法（2）动态评价法（3）不确定性分析。

3.燃气储配站及其设施：城市燃气输配系统中储存和分配燃气的设施。

其主要任务是根据燃气调度中心的指令，使燃气输配管网达到所需压力和保持供气与需气之间的平衡。

燃气储配站分为高压储配站和低压储配站。

储配站通常是由低压储气罐、压缩机室、辅助间（变电室、配电室、控制室、水泵房、锅炉房）、消防水池、冷却水循环水池及生活间（值班室、办公室、宿舍、食堂和浴室等）所组成。

4.燃气分配管道流量特点及相应公式：燃气计算管段流量可分为3种。

（1）管段沿途不输出燃气，用户连接在管段的末端，这种管段的燃气流量是哥常数，其计算流量就等于转输流量。

（2）分配管网的管段与大量居民用户、小型公共建筑用户相连。

这种管段的主要特征是由管段起点进入的燃气在途中全部供给各个用户，这种管段只有途泄流量。

（3）流经管段送至末端不变的流量为转输流量Q2，在管段沿程输出的燃气流量为途泄流量Q1，该管段上既有转输流量又有途泄流量。

2023年-2024年燃气输配厂站运行工理论考试题库（含答案）一、单选题1.在常压下,天然气是主要由1-5个碳原子组成的()为气体。

A、碳类B、氢类C、铁类D、烃类参考答案：D2.天然气的相对分子质量()天然气的组成。

A、不一定取决于B、不取决于C、取决于D、以上均不对参考答案：C3.天然气的两大用途是用作()。

A、燃料和碳黑B、能源和化工原料C、能源和肥料D、燃料和化学纤维参考答案：B4.压缩天然气汽车,以()代替汽车用油具有价格低、污染少、安全等优点。

A、天然气B、水蒸气C、乙醇D、乙醚参考答案：A5.四个选项中,()作为燃料具有优质、高效、清洁、燃烧性好、污染小、价格低的特点。

A、煤B、原油C、天然气D、木材参考答案：C6.四个选项中,()是一种高热值的气体燃料,较之液体燃料或固体燃料,应用技术最为简单。

由于扩散性好,易于与空气混合,更接近完全燃烧,因而燃烧效率高。

A、人工煤气B、生物气C、天然气D、沼气参考答案：C7.从气体燃料上看,不属于天然气优势的是()。

A、高热值B、清洁C、安全性好D、经济性好的二次能源参考答案：D8.从气体燃料上看,属于天然气优势的是()。

A、低热值B、清洁C、危险性大D、不易运输与存储参考答案：B9.燃气的可燃组分不包括()。

A、甲烷B、乙烷C、二氧化碳D、氢气参考答案：C10.燃气的可燃组分包括()。

A、二氧化碳B、一氧化碳C、氮气D、水蒸气参考答案：B11.燃气组分不属于杂质的是()。

A、氨B、硫化物C、氰化物D、氮气参考答案：D12.气体中不属于燃气的是()A、油制气B、生物气C、水蒸气D、石油伴生气参考答案：C13.燃气的主要种类不包括()。

A、水蒸气B、生物气C、液化石油气D、纯天然气参考答案：A14.纯天然气的成分以()为主,占95%以上。

A、氢气B、一氧化碳C、甲烷D、乙烷参考答案：C15.城镇燃气的分类:()、人工煤气、液化石油气和生物气。

A、天然气B、氧气C、水蒸气D、氮气参考答案：A16.城镇燃气是按一定()生产、制取、净化,达到国家标准要求的可燃气体。

燃气输配基础知识一．城市燃气系统的组成1.气源（气井、制气厂）2.输配系统3.用户二．城市燃气输配系统的构成（1）城市门站1.一个城市一个或几个2.可承担燃气分配、计划、调度及综合平衡（2）各种不同压力的燃气管道系统（管网）（3）燃气储配站（4）调压计量站/露天（南方）、区域调压室/室内（北方）（5）通讯及自动调度系统（SCADA）——紧急特殊情况下使用，保持持续供气三.系统构成原则1.宜标准化、系列化2.可分阶段实施3.便于维护和管理4.满足运行管理的安全性要求四．城市燃气管理的分类（1）按用途分1.长输管线（长距离输气管线）连接气源和城市之间的大型管线，一般具有距离长、管径大、压力高等特点2.城市燃气管道①输气管道：在供气地区之间专门输送燃气的大型主要管道②配气管道：在供气地区内将燃气分配给燃气用户的燃气管道③用户引入管：从室外配气管道到用户室内总阀之间的燃气联接转换管道④室内燃气管道：从用户室内总阀到各用户用具之间的燃气管道，包括：Ⅰ.立管：从用户室内总阀到建筑物顶层的垂直燃气管道Ⅱ.水平干管：连接室内各立管之间的水平管道Ⅲ.水平支管：由立管到燃具之间的水平管道（2）按敷设方式分类1.地下燃气管道（埋地管道）特点：美观、寿命长2.架空燃气管道特点：易腐蚀、方便管理与维修（3）按燃气压力分类1.按《城镇燃气设计规范》（GB50028-2006）标准规定四等七级1MPa=1000KPa高压：A级——2.5＜P≤4.0（MPa）B级——1.6＜P≤2.5（MPa）次高压：A级——0.8＜P≤1.6（MPa）B级——0.4＜P≤0.8（MPa）中压：A级——0.2＜P≤0.4（MPa）B级——0.01≤P≤0.2（MPa）低压：P＜0.01（MPa）2.各种燃气的额定使用压力人工燃气——1000Pa=1KPa天然气——2000Pa=2KPa液化石油气——3000Pa=3KPa（4）按管网的结构形式分类1.支状管网：投资省，可靠性差，是管网发展的初期产物2.环状管网：可靠性高，但投资也高，是管网发展的最终发展方向（5）按照管道材质分室外燃气管道的种类：1.铸铁管（球墨铸铁）：人工燃气，天然气不用2.钢管：主干管①无缝钢管：无焊缝、强度好、受力好、价格高、重要地方用。

燃⽓输配知识培训城市燃⽓输配1 燃⽓的分类及性质1.1 燃⽓的分类和⽤途城市民⽤和⼯业⽤燃⽓是由⼏种⽓体组成的混合⽓体，其中含有可燃⽓体和不可燃⽓体。

可燃⽓体有碳氢化合物、氢和⼀氧化碳，不可燃⽓体有⼆氧化碳、氮和氧等。

燃⽓的种类很多，主要有天然⽓、⼈⼯燃⽓、液化⽯油⽓和沼⽓。

1.1.1 天然⽓天然的可燃⽓体统称为天然⽓。

天然⽓是以烷烃为主的各种烃类和少量⾮烃类⽓体所组成的⽓体混合物。

按其化学组成(以体积百分含量计)，绝⼤部分是甲烷(CH4)、⼄烷(C2H6)、丙烷(C3H9)；丁烷(C4H10)和戊烷(C5H12)含量不多。

天然⽓中也含有其他⼀些⽓体，如硫化氢(H2S)、⼆氧化碳(CO2)、氮(N2)及⽔汽(H2O)；有时还含有微量的稀有⽓体，如氦(He)和氩(Ar)等。

在基准状态(101325Pa，0℃)下，在天然⽓中，从甲烷到丁烷的烃类以⽓态存在；戊烷以上的烃类是液态，即天然⽓油。

按矿藏分类，天然⽓可分为⽓⽥⽓、油⽥⽓和凝析⽓⽥⽓三种。

1.2 天然⽓的物理化学性质1.2.1 压⼒天然⽓的压⼒是天然⽓中⽆规则运动的⼤量分⼦之间碰撞⼒的总和，它表⽰天然⽓能量的⼤⼩。

1.2.2 温度天然⽓的温度表⽰天然⽓内分⼦热运动的剧烈程度。

温度的⾼低取决于天然⽓内部的热运动状态。

1.2.3 临界温度对每⼀种纯的⽓体都存在着⼀特定的温度，⾼于此温度时，⽆论加多⼤压⼒也不可能使它由⽓体变为液体，这个温度称为临界温度，⽤符号TC表⽰。

临界温度是该⽓体能以液体状态存在的最⾼温度。

1.2.4 临界压⼒在临界温度下，⽓相与液相相平衡时所施加的压⼒。

也可定义为相应于临界温度时的饱和压⼒，⽤符号PC表⽰。

它是在临界温度下该⽓体由⽓态转变为液态所需的最低压⼒。

天然⽓是混合物，其临界点的情况要复杂得多。

临界参数随组成⽽变化，没有⼀个恒定的数值，天然⽓的临界压⼒和临界温度称为天然⽓的平均临界值或视临界值或假临界值或虚拟临界值等，⽤符号PC '及TC'表⽰。
