Z P C CT V UV ZP FUSE FUSERTUWFUSE RSUVFUSE FUSE RSTUVWFUSE LOAD SV輸出(零位.相位)可變更全控機型輸出(零位.相位)可變更FUSE FUSERSTUVWFUSE LOADLOAD LOAD 相位半控機型輸出零位控制二相T6-2-4-XXX-ZT6-1-4-XXXT6-3-4-XXX-Z T6-4-4-XXXT6-5-4-XXX-P不可接零線否則會失控可接零線不可接零線否則會失控FUSE RU零位.相位)可變更LOAD 必須接取樣電源零位輸出:只適用一般純電阻絲負載機型適用負載種類及特性ATower通訊界面,最多可連接32台SCR,最長距離1200MPC FUSE FUSERSTUVWFUSE L OAD~220V ~220V R UN C OM E 3E 2E 1I N+I N -485+485-A LM A L O A L CM板工作電壓IMMI PLC外部電位器溫控器T IC外部電位器溫控器T IC+-溫控器T IC溫控器T IC+-手動外部電位器溫控器T IC+-外部電位器手動/自動.切換控制Modbus 485PLCNC NCXXX4~20mA 0~10VPCFUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX FUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX FUSE FUSERSTUVWFUSE LOAD T6-4-4-XXXFUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX FUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX PCIMMIPLCFUSE FUSERSTUVWFUSE T6-3-4-XXX-ZP220V 220V UN OM N+-85+85-LM O C+10V RUN STOP ERRFUSE RSUVFUSE RSUVFUSE T6-1-4-XXXT6-4-4-XXX220V 220V UN OM N+85+-LM O C+10V 220V 220V UN OM 321N+-85+85-LM O C+10V 燈泡亮度明暗平滑變化(相位輸出機型);燈泡閃爍變化(零位輸出機型)負載燈泡必須60W 注意式及TWFUSERUN STOP ERR異常時亮燈停止時亮燈STOP 指示燈ERR 指示燈運轉時亮燈RUN 指示燈智慧7處理方式,及改善方法1:檢查R 相負載發熱絲是否燒毀造成電流異常 使用三用電表,測量負載是否正常1:檢查S 相負載發熱絲是否燒毀造成電流異常 使用三用電表,測量負載是否正常1:檢查T 相負載發熱絲是否燒毀造成電流異常 8修方式檢測維異常顯示值異常原因ERROR R-OLR 相負載電流異常 電流誤差超過AL P 設定值ERROR S-OLERROR T-OLS 相負載電流異常 電流誤差超過AL P 設定值T 相負載電流異常 才有此功能 才有此功能 AT電流機型 AT電流機型AT電流機型FUSE FUSERSTUVWFUSE TAISEET6-SCRCPURUN ERRSTOPSETRUNSTOPEscT6TAISEE ELECTRONIC CO.,LTDHT45~65HZ 電源頻率同步追蹤T G 觸發M8RS-485POWERLOAD485+485-A LM A L C A L O 220V 220VN+N-OM UN 321顯示設定界面Rs485通訊接口異常警報輸出工作電壓10V 散熱風扇FanTemp CT3J2RS T電(流.壓偵測)散熱器溫度10V9910步驟6: 對指令訊息下一個字節重覆步驟2至步驟5;直到所有字節全部處理完成C R C 暫存器的內容即是C R C 值,傳遞指令時必須將C R C 的高低字節交換順序,即是低字節先被傳送計算CRC 值範例:(用C 語言編寫的C R C 計算範例)即函數需要兩個參數:Unsigned char* data;指向消息緩衝區之指針Unsigned char lenght;消息緩衝區中的字節數目函數將返回Unsigned integer;類型的CRC 值Unsigned integer CRC_check(unsigned char* data,unsigned char lenght){Int x;Unsigned int reg_crc=0XFFFF While(lenght--){reg_crc^=*data++;fox(x=0;<8;x++){If(reg_crc&0x01) //LSB(b0)==1{reg_crc=(reg_crc>>1)^0xa001;}else{reg_crc=reg_crc>>1; } }}}return reg_crc;CRC 偵錯碼:R T U 模式採用C R C (C y c l i c a l R e d u n d a n c y C h e c k )偵測錯誤,C R C 偵錯由以下幾個步驟計算:步驟1: 載入一個內容為F F F F H 之16位暫存器(稱為C R C 寄暫存器)步驟2: 將指令訊息第一個字節與16-B I T C R C 寄暫存器的低次字進行 E x c l u s i v e O R運算,並將結果存回C R C 暫存器 步驟3: 將C R C 暫存器之內容向右移1b i t ,最左位填入0,檢查C R C 暫存器最低位值步驟4: 若C R C 暫存器最低位值為0,則重覆步驟3;否則將C R C 暫存器與A 001H 進行E x c l u s i v e O r 運算 步驟5: 重覆步驟3及步驟4;直到C R C 暫存器之內容已左移了8-b i t ,該字節已經完成處理P C 通訊程式範例:(下列是簡易通訊程式,P C 與S C R 通訊用C 語言編寫範例)M o d b u s R T U 之通訊程式#include<stdio.h>#include<dos.h>#include<conio h>.#include<process.h>#define THR 0X0000#define RDR 0X0000#define BRDL 0X0000 #define LCR 0X0003 #define MSR 0X0006#define IER 0X0001 #define BRDH 0X0001 {int i;(PORT+MCR,0x08);/*interrupt enable */(PORT+IER,0x01);/*interrupt as data in */(PORT+LCR,(inportb(PORT+LCR)l0x80));/*the Baudrata can be access as LCR.B7==1 */utportb(PORT+BRDL,12);/*set baudrate =9600, 12=115200/9600*/utportb(PORT+BRDH,0x00);utportb(PORT+LCR,0x07);/*<8,N,2>=0x07,<8,E,1>=0x1B,<8,0,1>=0x0B*/for(i=0;i<8;i++){000While(!(inportb(PORT+LSR)&0x20));/*wait until THR empty*/utportb(PORT+THR,send_data[i]); /*send data to THR*/0}i=0While(!kbhit()){If(inportb(PORT+LSR)&0x01) /*b0==1,read data ready*/{read_data[i++]=inportb(PORT+RDR) ;read data form RDR*/}},x0;/*t */t#define MCR 0X0004 #define LSR 0X0005 }utportb utportb utportb 000t Unsigned read_data[100];Unsigned read_data[10]={0x01,0x03,0x00,0x0B,0x00,0x01,0xF5,0xC8};111213。
CR SCR 系列電熱調整器()使用說明書琦勝企業有限公司CONCH ELECTRONIC CO.,LTD-3 A 2035P控制輸出 選購功能 電壓規格 電流規格 控制方式1:2:3223:33單相相線 單相線相線D:A:V:W:標準型電流偵測電壓偵測功率偵測2:220V 4:440V (380V)035:35A : :450:450AP:Z:C:3相位零位相半波(空白):單相自行設定220, 380, 440V 15% 50/60HZ±200240VAC 90~240V AC/DC()~(附掛風扇機種)。
無風扇機種35A,50A,75A,100A,125A,150A,225A,300A,450A 相位控制或零位控制單相機種可自行設定()0~5V,1~5V(20K)0~10V,1~10V(100K)0~20mA,4~20mA(250)阻抗阻抗阻抗歐姆類比控制:阻抗對應。
控制0~5V(20K)0.0~100.0%on/off :Hi=3.4V,Lo=2.2VRS-485ModBus RTU ASCII 介面,支援協定或格式。
0.1% / 1%依規格採自然冷卻或附掛風扇AC2000V/1分鐘電源端、訊號端及散熱片間)(2KV 5KHZ20M /500V Ω以上電源端、訊號端及散熱片間)(ABS (UL94V)主電源電壓控制電源額定電流控制方式控制信號VcmdE ADJ .控制訊號串列通訊解析度線性度/冷卻方式環境溫度溼度/耐壓強度耐雜訊絕緣阻抗外殼材質-10~+50C/under 90%RH°0.0~100.0%輸出控制範圍請確定控制訊號的輸入類別再依據下表調整,以免發生控制異常。
位於主控板上的開關DIP S W 1lCRx-xxxxP /相位零位控制設定注意變更控制模式必須重新開機:外觀圖示DOC No.T10-00024/ V2.013425異常顯示按住鍵清除([SET]+[UP])。

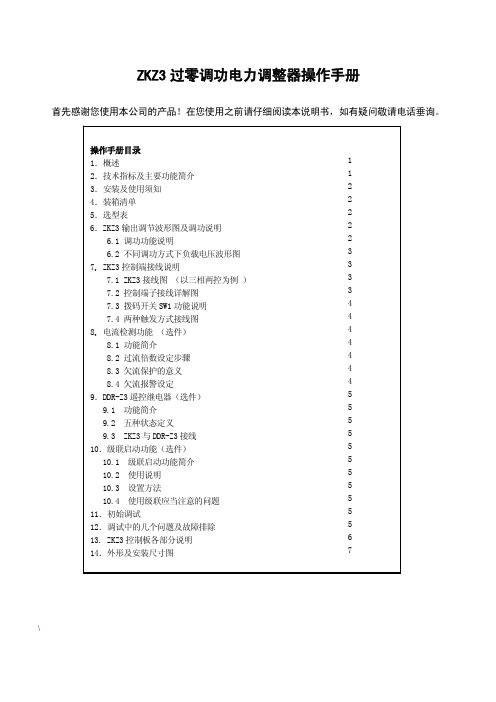

ZKZ3过零调功电力调整器操作手册 首先感谢您使用本公司的产品!在您使用之前请仔细阅读本说明书,如有疑问敬请电话垂询。
\1.概述:ZKZ3过零调功电力调整器是2006年我公司根据市场需求设计开发的新一款电力调整器。
其主要应用于恒阻负载的三相两控的控制方案中。
ZKZ3是一款性能十分出众的电力调整器,可谓本公司又一款经典设计。
ZKZ3除一般过零调功器所具备的通用功能外,还设计了如:级联分时启动、过流保护、负载欠流(包括加热器断线)保护及报警、电流环工作状态发送等一些只在高端产品中才有的功能,使您在设计中可更加得心应手。
ZKZ3主要应用于三相两控、三相三控过零调功电力调整器(详见选型表)。
ZKZ3系列单相调整器由控制板、散热单元、功率模块外壳等组成。
散热系统采用高效散热器、低噪长寿命风机。
输出调节有PWM定周期调功和CYC周波变周期调功种方式供您选择。
2.技术指标及主要功能:⏹功率元件: 进口单向反并联晶闸管模块⏹电流容量: 40、80、150、225、300、400、500A AC⏹控制板电源与功耗: 220V AC ±10% 50HZ, 功耗:2W最大⏹风扇电源(根据型号配备): 电压:220V AC 电流:0.5 A以下⏹控制输入: 4~20mA DC输入, 接收阻抗120Ω; PWM输入周期2秒0~5V 、0~10V接收阻抗10KΩ(订货时需特殊声明)⏹LED状态显示灯:三色状态LED灯(1支): 绿色, 运行(有输出)红色, 过流报警(无输出)红绿闪烁,散热器超温报警(无输出)黄色, 控制板故障红色闪烁,欠流或者加热器断线⏹负载方式: 单相;三相两控(只适用于星型中心不接N或着三角型接法);三相三控(星接或角接)⏹调节输出方式: 1)周期4秒或8秒的PWM 占空比输出 ,拨码开关SW1-1拨向OFF2)CYC(周波过零),拨码开关SW1-1拨向ON状态⏹调节输出分辨率: 20ms即一个正弦波⏹驱动输出: 可变宽度脉冲:8°~120°;驱动反并联可控硅模块:触发电流:200mA驱动移相型固态继电器:触发电压:12V 电流:20mA ;⏹欠流报警功能: 内部P1电位器设置欠流报警倍数⏹自动/手动转换: 外接无电压接点 闭合(ON):手动;断开或不接(OFF):自动⏹手动方式: 外接10KΩ电位器调整⏹电流检测: 负载电流超过其允许电流则切断输出并报警;能自动判断负载是否断线并报警⏹状态发送功能: 与DDR-Z3配套使用此功能,DDR-Z3可指示出调整器当前工作状态⏹散热器超温保护: 75℃温度开关,±5℃⏹报警继电器: 常开接点(2A/250VAC)⏹报警类型:过电流、加热器断线或欠流、功率器件故障、散热器超温⏹解除报警:故障排除后重新上电运行。

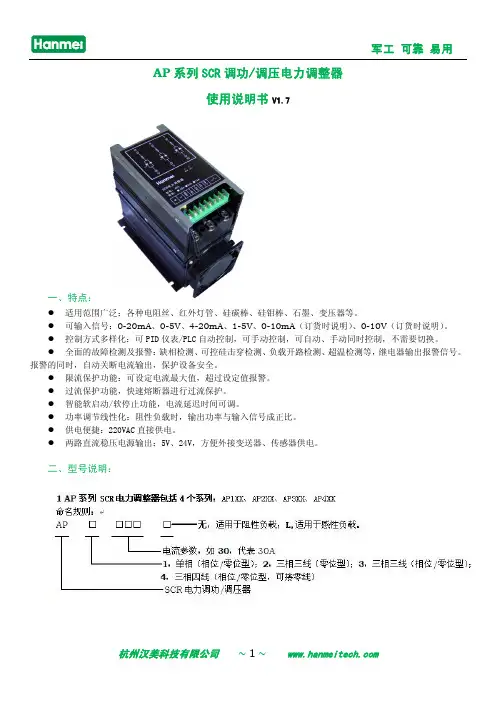

AP系列SCR调功/调压电力调整器使用说明书V1.7一、特点:●适用范围广泛:各种电阻丝、红外灯管、硅碳棒、硅钼棒、石墨、变压器等。
●可输入信号:0-20mA、0-5V、4-20mA、1-5V、0-10mA(订货时说明)、0-10V(订货时说明)。
●控制方式多样化:可PID仪表/PLC自动控制,可手动控制,可自动、手动同时控制,不需要切换。
●全面的故障检测及报警:缺相检测、可控硅击穿检测、负载开路检测、超温检测等,继电器输出报警信号。
报警的同时,自动关断电流输出,保护设备安全。
●限流保护功能:可设定电流最大值,超过设定值报警。
●过流保护功能,快速熔断器进行过流保护。
●智能软启动/软停止功能,电流延迟时间可调。
●功率调节线性化:阻性负载时,输出功率与输入信号成正比。
●供电便捷:220VAC直接供电。
●两路直流稳压电源输出:5V、24V,方便外接变送器、传感器供电。
二、型号说明:2 主回路接线图:AP1XX主回路AP2XX主回路AP3XX主回路AP4XX主回路3 AP系列产品型号目录如下:表1:AP1XX系列产品目录:型号 控制方式 电流(A)功率(KW) 尺寸(L*W*H)重量(Kg)冷却 安装孔位图 220VAC 380VACAP130相位/零位30 5 10157*108*154 1.5 自冷F1AP140 40 7 13 AP150 50 9 16AP175 75 14 24 182*108*154 1.8风冷 F3AP1100 100 19 33AP1125 125 23 41251*108*154 2.5 F4AP1150 150 28 49AP1175 175 33 57 285*140*187 3.4 F5 AP1200 200 38 66表2:AP2XX系列产品目录:型号 控制方式 电流(A)功率(KW) 尺寸(L*W*H)重量(Kg)冷却 安装孔位图 220VAC 380VACAP230零位型30 10 17182*108*154 1.8风冷F3AP240 40 12 23AP250 50 14 26AP275 75 22 40 251*108*154 2.5 F4 AP2100 100 32 56AP2125 125 38 67285*140*187 3.8F5AP2150 150 45 80AP2175 175 50 90AP2200 200 55 100 325*140*187 4.7 F6 表3:AP3XX系列产品目录:型号 控制方式 电流(A)功率(KW) 尺寸(L*W*H)重量(Kg)冷却 安装孔位图 220VAC 380VACAP330相位/零位30 10 17182*108*154 1.8风冷F3AP340 40 12 23AP350 50 14 26 251*108*1542.5 F4AP375 75 22 40AP3100 100 32 56 285*140*187 3.8 F5AP3125 125 38 67325*140*1874.7F6AP3150 150 45 80AP3175 175 50 90AP3200 200 55 100 285*271*2017.5 F7表4:AP4XX 系列产品目录: 型号 控制方式 电流(A ) 功率(KW) 尺寸(L*W*H )重量(Kg )冷却方式安装孔位图 220VAC 380VAC AP430相位/零位30 10 17 182*108*154 1.8 风冷 F3 AP440 40 12 23 AP450 50 14 26 251*108*1542.5 F4 AP475 75 22 40 AP4100 100 32 56 285*140*1873.8 F5 AP4125 125 38 67325*140*1874.7F6 AP4150 150 45 80 AP4175 175 50 90 AP420020055100285*271*2017.5F74 使用环境注意事项:A 使用环境温度: -10~45℃B 使用环境湿度: ≤90%RHC 保证安装柜的良好通风5 产品选型注意事项:A AP2XX 系列只适用于除红外灯管外的阻性负载;AP1XX,AP3XX,AP4XX 适用于阻性负载、感性负载(需加阻容)。

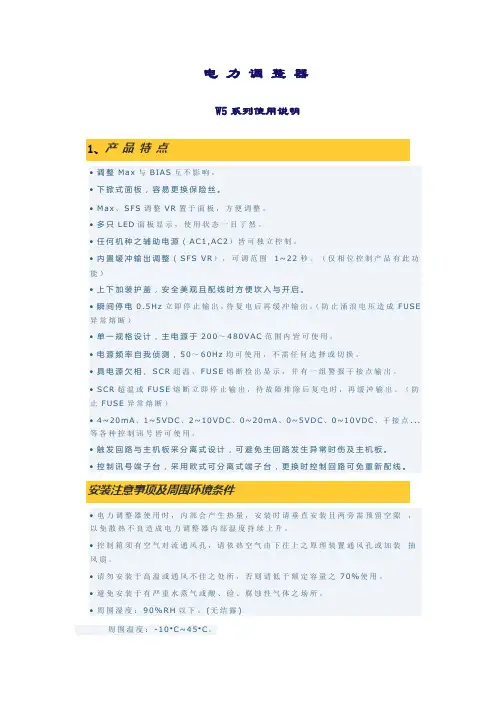

电力调整器W5系列使用说明1、产品特点∙ 调整Max与BIAS互不影响。
∙ 下掀式面板,容易更换保险丝。
∙ Max、SFS调整VR置于面板,方便调整。
∙ 多只L ED面板显示,使用状态一目了然。
∙ 任何机种之辅助电源(AC1,AC2)皆可独立控制。
∙ 内置缓冲输出调整(SFS VR),可调范围1~22秒。
(仅相位控制产品有此功能)∙ 上下加装护盖,安全美观且配线时方便坎入与开启。
∙ 瞬间停电0.5Hz立即停止输出,待复电后再缓冲输出。
(防止涌浪电压造成FU SE 异常熔断)∙ 单一规格设计,主电源于200~480VAC范围内皆可使用。
∙ 电源频率自我侦测,50~60Hz均可使用,不需任何选择或切换。
∙ 具电源欠相、SCR超温、FUSE熔断检出显示,并有一组警报干接点输出。
∙ SCR超温或FU SE熔断立即停止输出,待故障排除后复电时,再缓冲输出。
(防止FU SE异常熔断)∙ 4~20mA、1~5VD C、2~10VD C、0~20mA、0~5VD C、0~10VD C、干接点...等各种控制讯号皆可使用。
∙ 触发回路与主机板采分离式设计,可避免主回路发生异常时伤及主机板。
∙ 控制讯号端子台,采用欧式可分离式端子台,更换时控制回路可免重新配线。
安装注意事项及周围环境条件∙ 电力调整器使用时,内部会产生热量,安装时请垂直安装且两旁需预留空隙,以免散热不良造成电力调整器内部温度持续上升。
∙ 控制箱须有空气对流通风孔,请依热空气由下往上之原理装置通风孔或加装抽风扇。
∙ 请勿安装于高温或通风不佳之处所,否则请低于额定容量之70%使用。
∙ 避免安装于有严重水蒸气或酸、硷、腐蚀性气体之场所。
∙ 周围湿度:90%RH以下。
(无结露)周围温度:-10°C~45°C。
∙ 电力调整器使用时,内部会产生热量,安装时请垂直安装且两旁需预留空隙,以免散热不良造成电力调整器内部温度持续上升。
∙ 控制箱须有空气对流通风孔,请依热空气由下往上之原理装置通风孔或加装抽风扇。

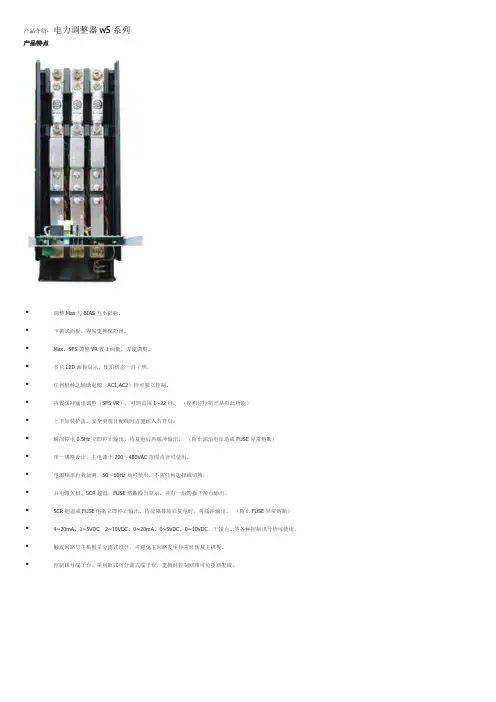

产品介绍-电力调整器w5系列产品特点▪调整Max与BIAS互不影响。
▪下掀式面板,容易更换保险丝。
▪Max、SFS调整VR置于面板,方便调整。
▪多只LED面板显示,使用状态一目了然。
▪任何机种之辅助电源(AC1,AC2)皆可独立控制。
▪内置缓冲输出调整(SFS VR),可调范围1~22秒。
(仅相位控制产品有此功能)▪上下加装护盖,安全美观且配线时方便坎入与开启。
▪瞬间停电0.5Hz立即停止输出,待复电后再缓冲输出。
(防止涌浪电压造成FUSE异常熔断)▪单一规格设计,主电源于200~480VAC范围内皆可使用。
▪电源频率自我侦测,50~60Hz均可使用,不需任何选择或切换。
▪具电源欠相、SCR超温、FUSE熔断检出显示,并有一组警报干接点输出。
▪SCR超温或FUSE熔断立即停止输出,待故障排除后复电时,再缓冲输出。
(防止FUSE异常熔断)▪4~20mA、1~5VDC、2~10VDC、0~20mA、0~5VDC、0~10VDC、干接点...等各种控制讯号皆可使用。
▪触发回路与主机板采分离式设计,可避免主回路发生异常时伤及主机板。
▪控制讯号端子台,采用欧式可分离式端子台,更换时控制回路可免重新配线。
外观说明安装注意事项及周围环境条件▪电力调整器使用时,内部会产生热量,安装时请垂直安装且两旁需预留空隙,以免散热不良造成电力调整器内部温度持续上升。
▪控制箱须有空气对流通风孔,请依热空气由下往上之原理装置通风孔或加装抽风扇。
▪请勿安装于高温或通风不佳之处所,否则请低于额定容量之70%使用。
▪避免安装于有严重水蒸气或酸、碱、腐蚀性气体之场所。
▪周围湿度:90%RH以下。
(无结露)▪周围温度:-10°C~45°C。
控制方向及适用负载▪相位控制:连续性相角控制,输出稳定,电流表不抖动,但每个半波会产生谐波。
适用负载:定阻抗负载、变阻抗负载、电感性负载、IR 灯管。
▪零位控制:分配式零位控制,解析度最小1Hz ,不会产生谐波,输出时电流表呈现抖动状态。
功率调整器的相位控制和零位控制两种控制模
式的对比分析
可控硅功率调整器,目前在工业中已经被广泛应用于各种电力设备中,诸如窑炉、热处理炉、电气高温炉、合成电炉等。
因为负载的不同、使用环境的不同,而又有不同控制的模式及各种追加设备,如相位控制、分配式零电位控制、时间比例可调式控制。
原理简介:
可控硅电力控制器的基本原理是通过控制信号输入,去控制串在回路中的可控硅模块,改变主回路中电压的导通和关断,由此达到调节电压或者功率的目的。
控制器一般是由控制板加上主回路组成。
可控硅电力控制器又分为调压器和调功器。
采用相位控制模式的可控硅电力控制器叫做调压器,由于触发控制回路采用了专门的集成电路器件,明显提高了该调压器的稳定性和可靠性。
具有体积小、重量轻、效率高、寿命长、控制灵活、调节平滑、三相对称性好、操作维修方便等一系列优点。
克服了原可控硅调压器对电网冲击大、使用调节精度差的缺点。
它可以方便的调节电压有效值,可用于电炉温度控制、灯光调节、非同步电动机降压软启动虹润调压调速等,也可用做调节变压器的一次侧电压,代替效率低下的调压变压器。
采用零位式控制模式的可控硅电力调整器叫做调功器,它对交流电压的周波进行控制,通过控制负载电压的周波通断比来控制负载功率,多用于大惯性的加热器负载。
采用这种控制,既实现了温度控制,又消除了相位控制带来的高次谐波污染电网,不过控制精度有所降低。
综观国内外的可控硅控制器产品,控制模式无非是这两种:相位控制和零位控制。
相位控制:作用于每一个交流正弦波,改变正弦波每一个正半波和负半波的导通角来控制电压的大小,进而可以调节输出电压和功率大小。
零位控制:在设定的周期Tc内,Tc通常为一秒,触发信号使主回路接通几个周波,再断开几个周波,改变晶闸管在设定周期内的通断时间比,以调节负载上交流电的平均功率,即可达到调节功率负载的目的。
根据输出电压的分布不同,零位控制又分为分配式零位控制,即在Tc周期内根据输出百分比平均分布周波,时间比例零位控制则在Tc周期内根据输出百分比连续接通几个周波,然后在Tc 周期剩余的时间内联系关掉几个周波。
相位控制与零位控制的输出波形如下:
相位控制:连续性相角控制,输出稳定,电流表不抖动,但每个半波会产生谐波,适用负载:定阻抗负载、变阻抗负载、电感性负载、IR灯管
零位控制:分配式零位控制,解析度最小1Hz,不会产生谐波,输出时电流表呈现抖动状态。
适用负载:定阻抗负载
优劣性比较:
控制模式优点缺点
相位控制1、控制精度高
2、任何负载皆可控制
3、可做各种控制变化
1、控制不当易造成电磁
干扰,
2、需要加装各种防治措
施
3、费用较高
时间比例零位控制1、无电磁干扰
2、构造叫简单
3、费用较低
1、只能控制纯阴性负载
2、负载较易收到冲击
3、控制精度较低
分配式零位控制1、无电磁干扰
2、构造较简单
3、费用较低
4、控制效果比时间比例零位控
制好
1、只能控制纯阴性负载
2、负载较易收到冲击
3、控制精度较低。
