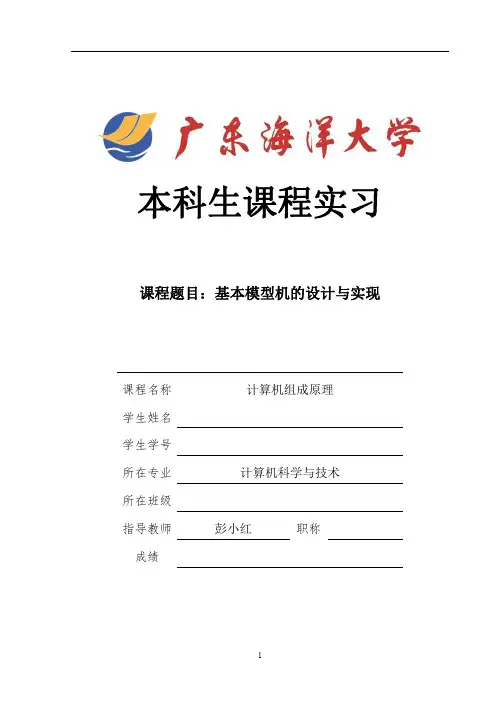

广东海洋大学计算机组成原理课程设计基本模型机的设计与实现分析
- 格式:doc
- 大小:168.50 KB
- 文档页数:13
模型机详细介绍1. 模型机的结构模型机主要由运算器、控制器、存储器、数据总线、输入输出和时序产生器组成,模型机的结构图如图1所示。
图1 模型机结构图(1)运算器。
运算器又由运算逻辑单元、数据暂存器、通用寄存器组成。
在图1模型机的结构图中,ALU、ALU_G和74299组成运算逻辑单元,其中ALU是由2个4位的74LS181串联成8位的运算器,ALU_G是ALU-G 实现用于控制ALU的运算结果的输出,74299用74LS299实现用于对ALU 的运算结果进行移位运算;数据暂存器在图1中由DR1和DR2组成,DR1和DR2都是用74LS273实现,它们用于存储运算器进行运算的两个操作数;通用寄存器在图1中由R0、R1和R2组成,R0、R1和R2都是用74LS374实现,它们用作目的寄存器和源寄存器。
(2)控制器。
控制器由微程序控制器、指令寄存器、地址寄存器和程序计数器组成。
在图1中微程序控制器表示为MControl,它里面存放了指令系统对应的全部微程序,微程序控制器是由微控制存储器和3个138译码器实现(A138、B138和P138),用于产生控制信号来控制各个组件的工作状态;在图1中指令寄存器表示为IR,指令寄存器由一个74LS273实现,用于存放当前正在执行的指令;在图1中地址寄存器表示为AR,地址寄存器由一个74LS273实现,在读取或者写入存储器时用于指明要读取或写入的地址;程序计数器在图1中由PC_G和PC组成,其中PC是由八位二进制同步计数器实现,用于产生程序指针pc的下一个值,PC_G由PC-G实现,用于存储程序的程序指针pc的值。
(3)存储器。
存储器在图1中表示为MEN,存储器用静态随机存储器6116实现,用来存储用户程序和数据。
(4)数据总线。
数据总线用于连接运算器、存储器、输入输出等模块,数据总线由ccp_DataBus实现。
(5)输入输出。
输入输出类似于键盘和显示器。
(6)时序产生器。
基本模型机的设计与实现实验报告本文将围绕“基本模型机的设计与实现实验报告”进行分析和阐述。
基本模型机的设计与实现是计算机系统课程中的重点内容,是学生理解计算机系统的核心;设计和实现基本模型机需要学生掌握计算机组成原理的基本知识,能够编写汇编语言程序和理解存储器层次结构等相关概念。
一、实验目的本次计算机系统实验的目的是掌握CPU的设计与实现,以及理解汇编语言的底层执行过程。
通过本次实验,学生可以深入了解计算机系统的基本组成部分,从而提高对计算机实现原理的认识和理解。
二、实验中设计与实现模型机的步骤1、确定模型机性能要求根据实验要求,我们需要设计出一个能够运行汇编语言程序的模型机。
此时,我们需要确定模型机的性能需求,如运行速度、存储容量和输入输出设备等方面。
2、设计和实现CPU在模型机中,CPU是核心部件,所以首先需要设计和实现CPU。
CPU需要包括寄存器、算术逻辑单元、控制器和取指令等组成部分。
由于我们使用的是逻辑电路实现,所以需要进行逻辑门设计,采用Verilog语言来实现。
3、设计和实现存储器存储器是CPU所需的重要组成部分之一,我们需要为CPU设计实现一套存储器,包括RAM和ROM两部分,其中RAM用于存储数据,ROM用于存储指令。
4、设计和实现输入输出设备在模型机中,输入输出设备也是必不可少的部分。
我们需要设计并实现一套输入输出设备,用于用户输入指令和数据,以及模型机输出结果。
5、编写汇编程序在完成模型机的设计和实现后,我们需要编写汇编程序来测试模型机的功能是否正常。
我们可以编写一些简单的汇编程序来测试模型机的运行速度和结果准确性。
三、实验结果与分析经过实验,我们成功地设计并实现了一套基本模型机,并编写了一些简单的汇编程序进行测试。
模型机具有较高的运行速度和存储容量,并且可以实现输入输出设备的基本功能。
同时,我们也发现了一些问题,如指令与数据存储的冲突等,需要进一步改进。
在完成实验过程中,我们深刻理解了计算机系统的结构和运作原理,提高了对计算机系统的认识和理解能力。
本科生课程实习学生姓名学生学号所在专业所在班级指导教师职称时间成绩目录一、课程设计题目 (2)二、课程设计使用的实验设备 (2)三、课程设计内容与步骤 (2)1、所设计模型机的功能与用途 (3)2、数据通路图 (4)3、微代码定义 (4)4、微程序流程图 (5)5、微指令二进制代码 (6)6、本课程设计机器指令 (7)7、模型机的调试与实现 (7)(1)接线图 (7)(2)写程序 (8)(3)运行程序 (8)四、总结 (9)参考文献 (9).一、课程设计题目基本模型机设计与实现二、课程设计使用的实验设备TDN-CM计算机组成原理教学实验系统一台,排线若干三、课程设计内容与步骤不见实验过程中,各部件单元的控制信号是认为模拟产生的,而本次课程实习将能在为程序控制下自动产生各部件单元控制信号,实现特定指令的功能。
这里,计算机数据通路的控制将由微程序控制器来完成,CPU从内存中取出一条机器指令到指令执行结束的一个指令周期全部由微指令组成的序列来完成,即一条机器指令对应一个微程序。
本课程设计采用六条机器指令:IN(输入)、AND(与运算)、DEC(自增1)、STA(存数)、OUT(输出)、JMP(无条件跳转),其指令格式如下:其中IN、DEC为单字长,其余为双字长指令,********为addr对应的二进制地址码。
1、所设计模型机的功能与用途本次课程设计设计的模型机包括六条指令,输入、与运算、自增、存数、输出、无条件跳转。
利用此模型机可完成两个数的与运算,一个数从键盘输入,另个数从内存中读取,再将运算结果自增1,把最后结果保存到内存中,并且将运算结果输出2、数据通路图3、微代码定义C字段A字段B字段4、微程序流程图控制程序流程图当拟定“取指”微指令时,该微指令的判别测试字段为P(1)测试;控制台操作为P(4)测试,它以控制台开关SWB、SWA作为测试条件,共三路分支。
5、微程序设计完毕后,将每条微指令代码化,将流程图转化为二进制代码表6、本课程设计机器指令7、模型机的调试与实现(1)接线图(2)写程序A、现将机器指令对应的微代码正确写入2816中。
计算机组成原理实验报告
学院:计算机科学与信息专业:班级:
指令划分为操作码和地址码字段,由二进制数构成,为了执行任何给定的指令,必须对操作码进行测试P(1),通过节拍脉冲T4的控制以便识别所要求的操作。
“指令译码器”根据指令中的操作码译码,强置微控器单元的微地址,使下一条微指令指向相应的微程序首地址。
本系统有两种外部I/O设备,一种是二进制代码开关,它作为输入设备(INPUTDEVICE);另一种是LED块,它作为输出设备(OUTPUT DEVICE)。
本实验设计机器指令程序如下:
地址(二进制)内容(二进制)助记符号说明
0000 0000 0000 IN R0,SW "INPUT DEVICE"-->R0
0001 0001 0000 ADD R0,09H R0+「09H」-->R0
0010 0000 1001
0011 0010 0000 STA 0BH,R0 R0-->「0BH」
0100 0000 1011
0101 0011 0000 OUT BUS ,0AH 「0AH」-->BUS
0110 0000 1010
0111 0100 0000 JMP 00H 00H-->PC
1000 0000 0000
1001 0101 0101 自定
1010 1010 1010 自定
1011 求和结果。
---------计算机组成原理课程设计报告书课题名模型计算机的设计与实现班级姓名学号指导教师日期 2012.6.18~ 2012.6.21一、设计目的1、融会贯通教材各章的内容,通过知识的综合运用,加深对计算机系统各模块的工作原理及相互联系的认识,经阿什计算机工作中“时间-空间”概念的理解,从而清晰地建立计算机的整机概念。
2、学习设计和调试计算机的基本步骤和方法,培养科学研究的独立工作能力,取得工程设计和调试的实践和经验。
二、设计内容1、根据给定的数据格式和指令系统,设计一台微程序控制的模型计算机。
2、根据设计图,在QUARTUS II环境下仿真调试成功。
3、在调试成功的基础上,整理出设计图纸和相关文件,包括:(1)总框图(数据通路图);(2)微程序控制器逻辑图;(3)微程序流程图;(4)微程序代码表;(5)设计说明书;(6)工作小结。
三、数据格式与指令系统1、数据格式数据字规定采用定点整数补码表示法,字长8位,其中最高位为符号位,其格式如下:7 6 5 4 3 2 12、指令格式本实验设计使用5条机器指令,其格式与功能说明如下:7 6 5 4 3 2 1 0INADDSTAOUTJMPIN指令为单字长(字长为8bits)指令,其功能是将数据开关的8位数据输入到R0寄存器。
ADD指令为双字长指令,第一个字为操作码,第二个字为操作数地址,其功能是将R0寄存器的内容与内存中地址为A的数相加,结果存放在R0寄存器中。
STA指令为双字长指令,第一个字为操作码,第二个字为操作数地址,其功能是将R0寄存器中的内容存储到以第二个字为地址的内存单元中。
OUT指令为双字长指令,第一个字为操作码,第二个字为操作数地址,其功能是将内存中以第二个字为地址的内存单元中的数据读出到数据总线,显示之。
JMP指令为双字长指令,第一个字为操作码,第二个字为操作数地址,其功能是程序无条件转移到第二个字指定的内存单元地址。
四.设计原理与电路图原理图按照原理图,完成模型机的数据通路的编辑、编译以及波形仿真工作。
《计算机组成与结构》课程实习基本模型机的设计与实现系另比信息学院______________班级:______________________________指导教师:刘桃丽_________________基本模型机的设计与实现一、设计要求1、课程设计题目:基本模型机的设计与实现2、分组设计一台基本模型机,并在模型机上运行一个简单的程序。
每组2-3 人,要求各组的指令系统不同。
3、根据设计的图纸,在验台上进行组装,并调试成功。
4、在组装调试成功的基础上,整理出设计图纸和其他文件,包括:(1)总框图(数据通路图)(2)微程序流程图(3)微指令格式(4)微程序代码表(5)调试小结二、课程实习使用的实验设备系统功能:输入两个正整数,计算两正整数之间所有的正整数累加之和。
即是累加求和。
需求分析:本程序包含加法(add)、减法(sub)、自加1(inc)、自减1(dec)条件转移(jc)、无条件转移(jmp)、停机(stp)等机器指令。
其中Inc和dec为单独设计,其他指令为模型机所自带的。
设计模块:微指令设计、机器指令设计。
各模块功能:微指令:定义并执行多个并行操作微命令,包含控制字段、判别测试字段、下地址字段机器指令:包含操作码和操作数,操作码就是指令的动作它会在CPU 上产生相应的硬件动作操作数可以是被加工的数据也可以是数据的地址用于指定操作的对象.输入输出的信号的含义及要求:在R0和R1分别输入待运算是数,R2输入FF 由减法R2=R2-R1 用来控制累加次数.三、课程实习步骤计算机的功能和用途:本程序用来计算两个数的累加求和。
总体结构:数据通路: INSSW BUS控制器 KblJtSQ-諒匚画UiuSlLCHLtfiLRWCT3^LDAR l~CHj TT ARI M 逼jC Z 列 ___ J_1 A 』 LPiARn^UDIMil _LL KL ,LDER(T4*Q Jl-k ALU &US RAI 『:TT ~ , ’—I UMR2(T2)*M3AR2MUX3设计指令执行流程:IARPC ADl>(T21MUM 他I 貯….I IM_C' [NTQIW VRlI'KQ"UWSl”,num •…unn控制信号输出运行微程序01PC A ARPC+1RAM ―►BUSBUS ―►IRIR7~IR40000 0001 1011ADD SUB DEC P11001JC1000JMP1010INC10H 11H 13H 19H 18H 18H M1=0 M1=0 M1=0LDDR1M2=0 LDDR23BH ALU=A+BALU BUS LDER LDDR1M2=0LDDR23AHALU=A-BALU BUSLDER LDERWD微指令信号表:RS BULDDR1 SM2=0 M1=1LDDR2 LDR4P0LDPC38HALU=A-1 M4=0ALU BUS LDR1PC ADDLDPCWRD0FH34HM1=0LDDR1M2=0LDDR219HALU=A+1ALU BUSLDER微指令代码化:四、总结我们小组在这几天完成计算机组成原理课程设计实习的过程中,我们发现,计算机组成原理与我们的专业息息相关,如果我们没能够熟练地掌握计算机原理里面的知识,这对我们以后的软件设计以及创新就会产生很大的局限性。
《计算机组成原理》课程设计说明书-模型机指令系统的设计与实现题目:模型机指令系统的设计与实现院系:专业班级:学号:学生姓名:指导教师:2010年12月10日安徽理工大学课程设计(论文)任务书学生姓学号专业(班级) 名设计题模型机指令系统的设计与实现目(1)用微程序控制器实现设计任务;设 (2)要满足指令系统的性能要求; 计(3)设计说明书能很好地反映设计内容技术参数参考实验指导书第四章模型机综合实验(微程序控制器)设计的过程,设运用其微指令格式,独立设计指令系统。
并用该指令系统中的指令编计一完成简单运算的程序,并进行调试运行。
要求工作要求设计说明书的字数在3000字以上。
量2010.11.22-11.24 根据设计要求,查找相关资料,完成需求分析; 工2010.11.25-11.28 进行系统的概要设计;作 2010.11.29-12. 01 进行系统的详细设计和微程序的书写; 计2010.12.02-12.05 对系统进行调试分析,写出课程设计报告。
划[1] 白中英.计算机组成原理(第四版).科学出版社.2008 参 [2] DJ-CPTH超强型计算机组成原理与系统结构实验指导书.启东市东考疆计算机有限公司.2008 资料指导教师签字教研室主任签字2010年6月20日指导教师评语:成绩:指导教师:年月日目录1 问题描述 ..................................................................... .. (5)1.1 设计目的 ..................................................................... .. (5)1.2 设计要求 ............................................................................. 5 2 数据格式和指令系统 (6)2.1 数据格式 ..................................................................... .. (6)2.2 指令格式 ..................................................................... .. (6)2.3 指令系统 ..................................................................... ......... 8 3 模型机的数据通路 ......................................................................9 4 详细设计 ..................................................................... ............... 10 5 调试分析 ..................................................................... ............... 12 6 设计体会 ..................................................................... ............... 14 参考文献 ..................................................................... (15)1 问题描述1.1 设计目的本课程设计是《计算机组成原理》课程结束以后开设的大型实践性教学环节。
《计算机组成与结构》课程实习基本模型机的设计与实现系别:信息学院班级:计科1141指导教师:刘桃丽基本模型机的设计与实现一、设计要求1.1、分组设计一台基本模型机,并在模型机上运行一个简单的程序。
每组2-3人,要求各组的指令系统不同。
1.2、根据设计的图纸,在验台上进行组装,并调试成功。
1.3、在组装调试成功的基础上,整理出设计图纸和其他文件,包括:(1)总框图(数据通路图)(2)微程序流程图(3)微指令格式(4)微程序代码表(5)调试小结二、课程实习使用的实验设备2.1 实验设备TEC-9计算机组成原理教学实验系统一台(含74181算术运算器ALU、74374寄存器堆R0、74161程序计数器、74273地址寄存器AR、74273指令寄存器IR 等),排线若干。
2.3 系统需求分析一台计算机所能执行的各种指令集合称为指令系统或指令集。
一台特定的计算机只能执行自己指令系统中的指令。
因此,指令系统就是计算机的机器语言。
指令系统表征着计算机的基本功能和使用属性,它是计算机系统设计中的核心问题。
指令系统的设计主要括指令功能、操作类型的设计,寻址方式和指令格式的设计。
计算机的性能与它所设置的指令系统有很大的关系,指令系统反映了计算机的主要属性,而指令系统的设置又与机器的硬件结构密切相关。
指令是计算机执行某种操作的命令,而指令系统是一台计算机中所有机器指令的集合。
通常性能较好的计算机都设置有功能齐全、通用性强、指令丰富的指令系统,而指令功能的实现需要复杂的硬件结构来支持。
随着社会科技的发展,计算机被应用到各行各业,人们步入自动化、智能化的生活阶段。
本次课程设计课题是基本模型机的设计与实现,它正体现了这一点。
利用CPU与简单模型机来实现计算机组成原理课程及实验中所学到的实验原理和编程思想,硬件设备自拟,编写指令的应用程序,用微程序控制器实现了一系列的指令功能,最终达到将理论与实践相联系。
本次设计完成了各指令的格式以及编码的设计,实现了各机器指令微代码,形成具有一定功能的完整的应用程序。
本科生课程实习学生姓名学生学号所在专业所在班级指导教师职称时间成绩目录一、课程设计题目 (2)二、课程设计使用的实验设备 (2)三、课程设计内容与步骤 (2)1、所设计模型机的功能与用途 (3)2、数据通路图 (4)3、微代码定义 (4)4、微程序流程图 (5)5、微指令二进制代码 (6)6、本课程设计机器指令 (7)7、模型机的调试与实现 (7)(1)接线图 (7)(2)写程序 (8)(3)运行程序 (8)四、总结 (9)参考文献 (9).一、课程设计题目基本模型机设计与实现二、课程设计使用的实验设备TDN-CM计算机组成原理教学实验系统一台,排线若干三、课程设计内容与步骤不见实验过程中,各部件单元的控制信号是认为模拟产生的,而本次课程实习将能在为程序控制下自动产生各部件单元控制信号,实现特定指令的功能。
这里,计算机数据通路的控制将由微程序控制器来完成,CPU从内存中取出一条机器指令到指令执行结束的一个指令周期全部由微指令组成的序列来完成,即一条机器指令对应一个微程序。
本课程设计采用六条机器指令:IN(输入)、AND(与运算)、DEC(自增1)、STA(存数)、OUT(输出)、JMP(无条件跳转),其指令格式如下:其中IN、DEC为单字长,其余为双字长指令,********为addr对应的二进制地址码。
1、所设计模型机的功能与用途本次课程设计设计的模型机包括六条指令,输入、与运算、自增、存数、输出、无条件跳转。
利用此模型机可完成两个数的与运算,一个数从键盘输入,另个数从内存中读取,再将运算结果自增1,把最后结果保存到内存中,并且将运算结果输出2、数据通路图3、微代码定义C字段A字段B字段4、微程序流程图控制程序流程图当拟定“取指”微指令时,该微指令的判别测试字段为P(1)测试;控制台操作为P(4)测试,它以控制台开关SWB、SWA作为测试条件,共三路分支。
5、微程序设计完毕后,将每条微指令代码化,将流程图转化为二进制代码表6、本课程设计机器指令7、模型机的调试与实现(1)接线图(2)写程序A、现将机器指令对应的微代码正确写入2816中。
《计算机组成与结构》课程实习基本模型机的设计与实现系别:信息学院班级:计科1141指导教师:刘桃丽基本模型机的设计与实现一、设计要求1.1、分组设计一台基本模型机,并在模型机上运行一个简单的程序。
每组2-3人,要求各组的指令系统不同。
1.2、根据设计的图纸,在验台上进行组装,并调试成功。
1.3、在组装调试成功的基础上,整理出设计图纸和其他文件,包括:(1)总框图(数据通路图)(2)微程序流程图(3)微指令格式(4)微程序代码表(5)调试小结二、课程实习使用的实验设备2.1 实验设备TEC-9计算机组成原理教学实验系统一台(含74181算术运算器ALU、74374寄存器堆R0、74161程序计数器、74273地址寄存器AR、74273指令寄存器IR 等),排线若干。
2.3 系统需求分析一台计算机所能执行的各种指令集合称为指令系统或指令集。
一台特定的计算机只能执行自己指令系统中的指令。
因此,指令系统就是计算机的机器语言。
指令系统表征着计算机的基本功能和使用属性,它是计算机系统设计中的核心问题。
指令系统的设计主要括指令功能、操作类型的设计,寻址方式和指令格式的设计。
计算机的性能与它所设置的指令系统有很大的关系,指令系统反映了计算机的主要属性,而指令系统的设置又与机器的硬件结构密切相关。
指令是计算机执行某种操作的命令,而指令系统是一台计算机中所有机器指令的集合。
通常性能较好的计算机都设置有功能齐全、通用性强、指令丰富的指令系统,而指令功能的实现需要复杂的硬件结构来支持。
随着社会科技的发展,计算机被应用到各行各业,人们步入自动化、智能化的生活阶段。
本次课程设计课题是基本模型机的设计与实现,它正体现了这一点。
利用CPU与简单模型机来实现计算机组成原理课程及实验中所学到的实验原理和编程思想,硬件设备自拟,编写指令的应用程序,用微程序控制器实现了一系列的指令功能,最终达到将理论与实践相联系。
本次设计完成了各指令的格式以及编码的设计,实现了各机器指令微代码,形成具有一定功能的完整的应用程序。
部件实验过程中,各部件单元的控制信号是人为模拟产生的,本课程设计将能在微程序控制下自动产生各部件单元的控制信号,实现特定指令的功能,通过设计流程图,编写机器指令,微指令和控制信号程序。
首先向存储器(RAM)中装入数据和程序,然后检查写入是否正确,启动程序执行。
另外,还需设计三个控制台操作微程序:存储器读操作(READ),存储器写操作(WRITE),运行程序(RUN)。
以上各微指令设计完毕后,连接线路在TEC-9计算机组成原理教学实验箱运行程序,并将实验结果显示输出。
2.4 功能分析该系统实现的功能是对输入的数据可以和内存中的数据进行连续的加、减及循环左移运算,并对其结果进行存储,显示等功能,从而得到一个简易的复杂模型机所实现的功能。
2.5 模块功能IN 为单元字长(8位),含义是将数据开关8位数据输入到RO寄存器 ADD 为双字长指令,第一字为操作码,第二字为操作数地址,其含义是将R0寄存器的内容与内存中以A为地址单元的数相加,结果放在R0。
STA 为双字长指令。
含义是将R0中的内容存储到以第二字A为地址的内存单元中。
AND 为双字长指令。
第一字为操作码,第二字为操作数地址,其含义是将R0寄存器的内容与内存中以A为地址单元的数相与,结果放在R0。
SUB 为双字长指令,第一字为操作码,第二字为操作数地址,其含义是将R0寄存器的内容与内存中以A为地址单元的数相减,结果放在R0。
NOT 为双字长指令,第一字为操作码,第二字为操作数地址,其含义是将R0寄存器的内容求反,把结果放在R0中。
JMP 为双字长指令,执行该指令时,程序无条件转移到第二字所指定的内存单元地址。
三、课程实习步骤3.1 设计目的综合运用所学过的计算机原理知识,在理解计算机各功能部件工作原理上,进一步加深计算机系统各模块间相互关系的认识和整机的概念,将微程序控制器模块、运算器模块同存储器模块联机,组成一台基本模型计算机。
用微程序控制器模型机的数据桐庐,通过在够早的模型机上运行机器指令组成的简单程序,掌握机器指令与微指令的关系,建立机器的整机概念。
3.2 设计内容通过自己设计微指令,同时设计了7条机器指令:IN(输入)、ADD(相加)、AND(逻辑与)、STA(存数)、SUB(相减)、NOT(取反)、JMP(无条件转移),然后输入数据来验证这些操作。
3.3 基本原理A.微程序控制的基本思想:1. 若干微命令编制成一条微指令,控制实现一步操作;2. 若干微指令组成一段微程序,解释执行一条机器指令;3. 微程序事先存放在控制存储器中,执行机器指令时再取出。
B.基本组成:控制存储器,微指令寄存器,微地址寄存器,地址转移逻辑。
控制存储器(CM):用来存放实现全部指令系统的微程序,位于CPU中。
它是一种只读型存储器,要求速度快,读出周期短。
微指令寄存器:存放当前由控制存储器读出的一条微指令信息,分为微地址寄存器和微命令寄存器两个部分。
其中微地址寄存器决定将要访问的下一条微指令的地址,微命令寄存器则保存一条微指令的操作控制字段和判别测试字段(P)的信息。
地址转移逻辑:自动完成修改微地址的任务。
微程序控制器:微程序控制器的基本任务是完成当前指令的翻译和执行,即将当前指令的功能转换成可以控制的硬件逻辑部件工作的微命令序列,完成数据传送和各种处理操作。
它的执行方法就是将控制各部件动作的微命令的集合进行编码,即将微命令的集合仿照机器指令一样,用数字代码的形式表示,这种表示称为微指令。
这样就可以用一个微指令序列表示一条机器指令,这种微指令序列称为微程序。
微程序存储在一种专用的存储器中,称为控制存储器。
C.微程序控制计算机的工作过程:下面通过计算机启动、执行程序直到停机的过程,来说明微程序是如何控制计算机工作的:计算机加电以后,首先由复位信号(Reset)将开机后执行的第一条指令的地址送入PC内,同时将一条"取指"微指令送入微指令寄存器中,并将其他一些有关的状态位或寄存器置于初始状态。
当电压达到稳定值后,自动启动计算机,产生节拍电位和工作脉冲。
为保证计算机正常工作,电路必须保证开机后第一个机器周期信号的完整性,在该CPU周期末,产生开机后第一个工作脉冲。
然后计算机开始执行程序,不断地取出指令、执行指令。
程序可以存放在固定存储器中,也可以利用固化在只读存储器(ROM)中的一小段引导程序,将要执行的程序和数据从外部设备调入主存。
实现各条指令的微程序是存放在微程序控制器中的。
当前正在执行的微指令从微程序控制器中取出后放在微指令寄存器中,由微指令的控制字段中的各位直接控制信息和数据的传送,并进行相应的处理。
当遇到停机指令或外来停机命令后,应该待当前这条指令执行完毕后再停机或至少在本机器周期结束时停机。
要保证停机后,重新启动计算机能继续工作而且不出现任何错误。
3.4 数据通路图注意:①片选信号CE=0为有效电平,CE=1为无效电平。
②WE=1为写入,WE=0为读出。
③LOAD和LDPC同时为“1”时,可将总线上的数据装入到PC中,LDPC为“1”,同时LOAD为“0”时,将PC中的内容加1。
④M=0为算术运算,M=1为逻辑运算。
⑤CN=0表示运算开始时低位有进位,否则低位无进位。
3.5 程序流程图3.6 接线图3.7 测试结果及分析3.7.1 测试过程注:根据实验连线图连接好,使编程开关处于“RUN”,STEP为“STEP”状态,STOP为“RUN”状态。
拨动总清开关CLR(0—》1),微地址寄存器清零,此时用“DATA UNIT”单元的8位二进制开关给出要写入RAM区的首地址(0000 0000),控制台SWB,SWA开关置为“01”,按动显示“010010”,再按动一次“START”,微地址灯显示“010100”,此时数据开关的内容置为要写入的机器指令,按动一次START键,即完成该条指令的写入。
机器指令的首地址只要第一次输入即可,PC会自动加1,所以按动START,只有在微地址灯显示“010100”时,才设置内容,直到所有机器指令写完。
3.7.2 测试结果四、总结在做这次计算机组成原理课程设计过程中,困难重重,可以说是身心疲惫,许多在课堂上没有听懂,没有学会的知识在课程设计的过程中暴露无遗,真是书到用时方恨少。
还有,感觉在课堂上学到的还比较肤浅,表面,课后并没有进一步的深入思考和研究琢磨,导致在实际应用和操作方面力不从心,这点启发我们应该认真对待实验课,多动手,多思考,提高实践能力。
不懂就学,不懂就问。
积极的是我在发现问题和自己的不足之后,把课本的内容重新学习了一遍,特别是与之相关的章节内容,对于一些学过还不懂的知识点,例如,数据通道看不懂,不了解指令具体的执行过程,等等,我就上网找资料,发帖求教,请问组员,同学,老师。
此间,培养了自己的独立学习,独立思考能力,同时也意识到了团队合作的重要性,增强了同学间的友谊,师生情谊。
总的来说,这次课程设计还是有收获的,不仅学习巩固了课本知识,更重要的是思想觉悟提高了,一些学术精神也从此萌芽了。
最后,特别感谢刘老师一学期以来的辛勤付出,谆谆教导,让我们接受并获得了新知识,新技能,开阔了视野,受益良多。
参考文献[1] 白中英戴志涛. 计算机组成原理(第五版·立体化教材)北京:科学出版社,2013.3[2] 白中英.计算机组成原理(第五版·网络版).北京:科学出版社,1998[3] 张昆藏.计算机系统结构.北京:科学出版社,1994[4](美)普拉持(Platt,D.S)著.黄慧萍等译.Microsoft.NET精髓.北京:机械工业出版社,2003.9[5] ,中国研究生招生信息网[6] 计算机组成原理实验指导书. 王诚,宋佳兴,董长洪编著. 清华大学出版社,2002.[7] 《计算机组成原理》学习指导与训练 . 旷海兰等编著. 中国水利水电出版社, 2004.[8] 计算机原理与设计. 宋焕章张春元王保恒. 长沙:国防科技大学出版社, 2000.附录源程序。
