中考物理(真题版)专题练习：磁场和磁感线

中考物理电学专题复习（二十五）有关磁感线和磁场问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列关于磁感线的说法，正确的是（）A．磁感线分布越密的地方，磁场越弱B．磁体外部的磁感线从磁体的S极发出，回到磁体的N极C．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟D．磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向相同2．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。

关于地磁场下列说法正确的是（）A．地理南、北极与地磁场的南、北极完全重合B．地磁场的磁感线是真实存在的C．地磁场的N极在地理的南极附近D．北京地区的地磁场方向由地理北极指向地理南极3．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（）A．通电螺线管的左端为N 极B．下方磁感线方向向右C．A 点磁场的方向向右D．小磁针的S 极指向左4．下列关于“磁场和磁感线”的相关知识说法正确的是（）A．磁场是一种看不见、摸不着的物质B．物理学中把小磁针北极所指的方向规定为该点磁场的方向C．磁感线只能表示磁场的方向，不能表示磁场的强弱D．磁体的磁感线都是从磁体的N极出发，回到S极5．下列有关电和磁判断正确的是（）A．磁感线是磁场中真实存在的曲线B．通电螺线管的磁性强弱与匝数有关C．摩擦起电过程创造了电荷D．自由电子定向移动的方向为电流方向6．关于磁场的描述，下列说法正确的是（）A．磁感线是磁场中真实存在的曲线B．放入磁场中的任何物体都要受到磁力的作用C．小磁针N极在任何情况下都指向地理的南极D．规定小磁针静止时N极所指的方向为该点磁场的方向7．如图所示的磁体两极间磁感线的画法正确的是（）A．B．C．D．8．如图所示装置是一个自制的小指南针。

中考物理总复习《电和磁》专项测试题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于磁场和磁感线，下列说法正确的是（）A．只有磁铁周围才有磁场B．磁感线是由铁屑组成的C．磁体周围的磁感线都是从磁体北极出来回到南极D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向2．如图所示，通电螺线管的N 极在它的A．左端B．中间C．右端D．无法确定3．以下科学家及对应的贡献不正确的是（）A．托里拆利——测出大气压强B．沈括——磁偏角C．奥斯特——电流的热效应D．法拉第——电磁感应现象4．电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，压敏电阻的阻值随压力的增大而减小。

下列说法正确的是（）A．该装置的工作原理与发电机的工作原理一致B．电梯超载时电磁铁磁性增大C．电梯正常运行时K与B接触D．处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍5．东汉学者王充在《论衡》中记载为：“司南之杓，投之于地，其柢指南。

”司南是把天然磁石打磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南，下列有关司南和地磁场的说法正确的是（）A．长柄是司南的北极B．司南可以指南北说明地球周围存在着磁场C．如果地磁场消失，司南还能指示南北方向D．静止时指示南北方向，是因为司南具有惯性6．下面是小聪整理的部分电学笔记，其中叙述正确的是（）A．毛皮与橡胶棒摩擦的过程中，毛皮得到了电子B．电动机是利用电磁感应原理工作的C．磁感线总是从磁体北极出发回到磁体南极D．安装家庭电路时，开关应与所控制的电灯串联，且接在火线上7．如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，会发现二极管发光。

下列设备的原理与此相同的是A．电熨斗B．发电机C．电动机D．电磁继电器8．下列关于物理学家做出贡献的叙述，符合历史事实的是（）A．沈括——最早记述了磁偏角B．法拉第——最先发现电流的磁效应C．欧姆——最先发现电与磁之间的联系D．焦耳——最先得到电流与电压的关系二、填空题9．实验证明了电流周围存在磁场。

2024年九年级中考物理专题复习：电与磁一、选择题1．关于电磁铁，下面说法中正确的是（）A．电磁铁磁性的强弱只与电流的大小有关B．电磁继电器中的磁体，必须用电磁铁C．电磁继电器中的磁体，可以用永磁体，也可以用电磁铁D．电磁铁中的铁芯，可以用钢棒代替2．图中与磁现象有关的四个实验，其对应的判断正确的是（）A．甲图是电磁感应现象B．乙图说明电流具有磁效应C．丙图说明磁场对电流有力的作用D．丁图说明磁体周围不同点的磁场方向一定不同3．如图所示，利用金属探测仪来检查是否携带违规物品。

当探测线圈靠近金属时，金属导体中会产生涡流电流（感应电流），探测器发声警报。

以下选项中利用了该原理的是（）A．动圈式话筒B．扬声器C．电动机D．电压表4．我国未来的航母将采用自行研制的电磁弹射器，如图所示。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。

下列物体中，与电磁弹射器工作原理一致的是（）A．电饭锅B．电磁铁C．发电机D．电风扇5．如图所示是中国科学家将月壤样本置于显微镜下放大10倍观测的景象，月亮上的“土”是五彩斑斓的，研究中发现月壤中含有磁铁矿、水和我国首个发现的月球新晶体矿物-嫦娥石。

关于月壤研究下列说法正确的是（）A．月壤样本带回地球后质量变大B．月壤中绿色的颗粒吸收绿光C．嫦娥石熔化时温度不变D．月壤中的磁铁矿只有一个磁极6．关于如图所示的甲、乙、丙、丁四个实验装置，下列说法不正确的是（）A．图甲：奥斯特实验说明通电导体在磁场中受到力的作用B．图乙：扬声器与电动机的工作原理相同C．图丙：电磁感应实验中把机械能转化为电能D．图丁：当水位升高到金属块A处时，红灯亮，绿灯灭7．在初中科学的学习中，我们常会用到一些科学研究方法，如：“控制变量法”、“转换法”、“类比法”、“模型法”等。

在下面几个实例中，采用了转换法的是（）A．研究磁场时，引入“磁感线”B．从水压引入电压的概念C．保持受力面积不变，探究压力的作用效果与压力的关系D．液体压强计中U形管液面高度差越大说明液体压强越大8．在实验课上，某同学想观察直流电动机模型的工作情况，于是将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻的碰了一下线圈之后，线圈开始正常转动，你能帮他分析一下原因吗？A．线圈中的电流太小B．电源电压太低C．铜环与电刷接触不良D．线圈刚好在平衡位置9．如图所示，关于电磁联系的四个实验的装置的说法正确的是（）A．图1，该装置探究奥斯特发现的电磁感应现象B．图2，将小磁针移去后直导线周围不存在磁场C．图3，该装置是用来探究磁性的强弱与电流大小的关系D．图4，用该原理制成的电动机在工作过程中可将电能转化为机械能10．已知甲图装置是通电螺线管，右侧放有小磁针，通电后小磁针如图所示。

中考物理总复习《电与磁》专题训练-附答案学校:___________班级：___________姓名：___________考号：___________知识点梳理1.磁现象：（1）磁性：能够吸引铁、钴，镍等物质的性质。

（2）磁体：具有磁性的物体。

（3）磁极：磁体上磁性最强的部分，分别为南极和北极(S极和N极)。

（4）磁化：使原来没有磁性的物体获得磁性的过程。

2.磁极间的相互作用规律：同名磁极相互，异名磁极相互。

3.磁场：（1）磁场方向：在磁场中，磁针静止时极所指的方向。

（2）磁感线：可以形象、方便的描述磁场的曲线（注意：磁感线是假想出来的，不存在的）。

①方向：从磁体的极出发回到极；②图示：4.地磁场：（1）地球周围存在的磁场（信鸽、海龟等动物靠地磁场导航）。

（2）地磁北极在地理极附近，地磁南极在地理极附近。

（3）地磁两极与地理两极之间有小偏角，最早记述磁偏角的是我国宋代学者。

（4）图示：5.电生磁：（1）奥斯特实验：通电导线周围的周围存与电流方向有关的磁场，这种现象称为；磁场方向跟方向有关。

（2）螺线管：把导线绕在圆筒上；方向外部磁场与条形磁体的磁场相似。

（3）安倍定则（右手螺旋定则）：右手握住螺线管，四指指向螺线管中的电流方向，则拇指所指的那端就是螺线管的极。

（4）电磁铁：①有电流通过时有磁性，没有电流时失去磁性。

②电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

（5）电磁继电器：①定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

②工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。

6.电动机：（1）工作原理：通电导体在磁场中受力的作用运动。

（2）能量转化：电能转化为机械能。

7.磁生电：（1）法拉第实验：由于闭合电路中的一部分导体在磁场中做而产生电流的现象；简称电磁感应现象。

2023年中考物理二轮专题复习磁现象实验专题（含答案）考点一：探究电流周围的磁场散布1.小明同学在做“探究通电螺线管外部的磁场散布”实验时，实验装置如图所示．（1）闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针a的指向判定出螺线管的右端为N极，则可知电源的A端为________极；（2）当电源的正负极方向对换时，小磁针a的北极指向也对换，由此可知：通电螺线管的外部磁场方向与螺线管中导线的________有关．2.在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺线管周围摆放了一些小磁针（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与________磁体的磁场类似。

（2）小明改变螺线管中的电流方向，发觉小磁针转动180°，南北极所指方向产生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的_______方向有关。

（3）由安培定则可知乙图中S闭合后，螺线管的上端为________极。

3.安安在探究通电螺线管的磁场散布的实验中，如图所示：(1)在固定有螺线管的水平硬纸板上平均地撒满铁屑，通电后轻敲纸板，视察铁屑的排列情形，发觉通电螺线管外都的磁场与______磁体的磁场类似；在通电螺线管的两端各放一个小磁针，根据小磁针静止时的指向，可以判定通电螺线管的______（选填“左”或“右”）端是它的N极；(2)如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是______，并视察小磁针的指向。

4.在“探究通电螺线管外部磁场的方向”实验中：（1）小磁针的作用：。

（2）在螺线管外部A、B两处放置小磁针，闭合开关，发觉A处小磁针产生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：（3）将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与方向的关系。

（4）视察实验现象后，应立刻断开开关，是为了。

5．（1）如图甲是奥斯特实验装置，接通电路后，视察到小磁针偏转，此现象说明了；断开开关，小磁针在的作用爱好又复原到本来的位置，改变直导线中电流方向，小磁针的偏转方向产生了改变，说明了．（2）探究通电螺线管外部磁场散布的实验中，在嵌入螺线管的玻璃板上平均撒些细铁屑，通电后（填写操作方法）玻璃板，细铁屑的排列如图乙所示，由此可以判定，通电螺线管外部的磁场散布与周围的磁场散布是类似的，将小磁针放在通电螺线管外部，小磁针静止时（N/S）极的指向就是该点处磁场的方向．6.在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。

中考物理电与磁测试题（含答案）一、选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

故答案为：D。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．4．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

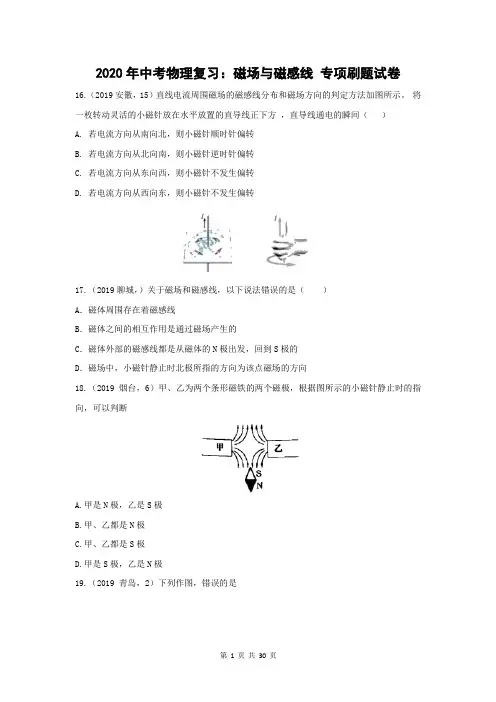

2020年中考物理复习：磁场与磁感线专项刷题试卷16.（2019安徽，15）直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示。

将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（）A. 若电流方向从南向北，则小磁针顺时针偏转B. 若电流方向从北向南，则小磁针逆时针偏转C. 若电流方向从东向西，则小磁针不发生偏转D. 若电流方向从西向东，则小磁针不发生偏转17.（2019聊城，）关于磁场和磁感线，以下说法错误的是（）A．磁体周围存在着磁感线B．磁体之间的相互作用是通过磁场产生的C．磁体外部的磁感线都是从磁体的N极出发，回到S极的D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向18.（2019烟台，6）甲、乙为两个条形磁铁的两个磁极，根据图所示的小磁针静止时的指向，可以判断A.甲是N极，乙是S极B.甲、乙都是N极C.甲、乙都是S极D.甲是S极，乙是N极19.（2019 青岛，2）下列作图，错误的是20.（2019自贡，18）有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极21..(2019云南，16)2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高速磁浮技术领域实现重大突破。

磁浮列车“悬浮”是利用了电流的效应;丹麦物理学家是第一个发现电与磁之间有联系的人。

22.（2019株洲，23）图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。

根据图乙可知，磁铁上端为（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面（填“向外”或“向里”），线框在转动过程中将能转化为能。

23.（2019宿迁，15）如图，闭合开关，螺线管A端的磁极为______极。

中考作图专题-电磁学作图1．如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。

请在图中标出磁极的名称以及小磁针的N极。

2．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。

请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。

3．闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。

请在图中标出小磁针的N极和A点的磁感线方向。

4．给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

5．如图所示，在螺线管旁悬挂一条形磁体。

闭合开关后，条形磁体向左偏。

请在括号内标出：（1）通电螺线管的“N”或“S”极；（2）电源的“+”或“-”极。

6．在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。

7．条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；①小磁针的N极。

8．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。

9．根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

10．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。

请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。

11．如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。

12．如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。

13．闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。

14．当金属温度降低到某一时，会产生神奇的现象。

在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270①，使锡盘出现超导性。

此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。

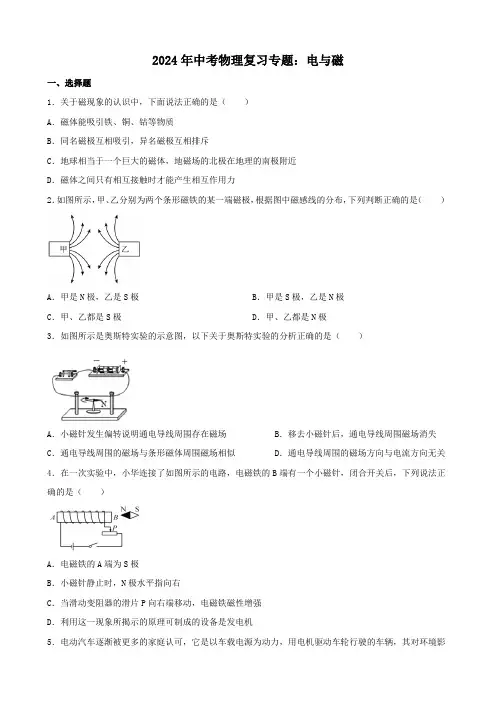

2024年中考物理复习专题：电与磁一、选择题1．关于磁现象的认识中，下面说法正确的是（）A．磁体能吸引铁、铜、钴等物质B．同名磁极互相吸引，异名磁极互相排斥C．地球相当于一个巨大的磁体，地磁场的北极在地理的南极附近D．磁体之间只有相互接触时才能产生相互作用力2．如图所示，甲、乙分别为两个条形磁铁的某一端磁极，根据图中磁感线的分布，下列判断正确的是（）A．甲是N极，乙是S极B．甲是S极，乙是N极C．甲、乙都是S极D．甲、乙都是N极3．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．通电导线周围的磁场与条形磁体周围磁场相似D．通电导线周围的磁场方向与电流方向无关4．在一次实验中，小华连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，N极水平指向右C．当滑动变阻器的滑片P向右端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机5．电动汽车逐渐被更多的家庭认可，它是以车载电源为动力，用电机驱动车轮行驶的车辆，其对环境影响相对传统汽车较小，图中能说明电动汽车电机工作原理的是（）A．B．C．D．6．图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。

下列关于地球仪内部磁铁a端磁极的判断正确的是（）A．S极B．N极C．N极或S极D．无法判断7．“磁生电”的现象叫电磁感应现象。

图中所示的器件中，工作时利用了电磁感应现象的是（）A．司南B．小电动机C．电铃D．手摇发电机8．如图是一种水位自动报警器的原理图。

关于它的工作原理下列说法正确的是（）A．水位达到金属块A时，绿灯亮B．水位达到金属块A时，两灯同时亮C．电磁铁中的电流越大，灯泡越亮去D．要增大电磁铁的磁性，可以增加电源1的电压二、填空题9．在探究通电螺线管内外部磁场的方向时，玻璃板上均匀地撒上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情况如图所示，铁屑在玻璃板上的分布与的磁场分布非常相似．若把连接电源正负极的接线对调，再闭合开关，轻敲玻璃板，此时铁屑分布情况(选填“改变”或“不变”)，小磁针N、S极的指向（选填“改变”或“不变”）。

中考物理电与磁测试题（含答案）一、选择题1．下列设备中，工作原理与如图所示的实验原理相同的是（）A. 电动机B. 发电机C. 电磁铁D. 电磁继电器【答案】A【解析】【解答】解：A、由图可知，电路中有电源，是电动机的工作原理图，其原理是通电导体在磁场中受到力的作用，故A符合题意．B、发电机的原理图中没有电源，发电机是根据电磁感应原理制成的，故B不符合题意；CD、电磁铁、电磁继电器都是利用电流的磁效应制成的，故CD不符合题意．故选A．【分析】图中有电源，是电动机工作原理的示意图，其原理是通电导体在磁场中受到力的作用；再结合发电机、电磁铁、电磁继电器的工作原理可解答此题．2．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。

故答案为：A。

【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.3．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．4．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．5．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。
