电缆的功率损耗和安装损耗

电缆损耗计算公式电缆的损耗计算是指电缆在传输信号或电力过程中产生的能量损失。

电缆损耗可以分为两种类型：电阻损耗和介质损耗。

电缆的损耗计算公式可以根据电缆材料、长度、直径、频率等参数进行推导。

下面将详细介绍电缆的损耗计算公式。

1.电阻损耗的计算电缆的电阻损耗主要是通过电流在导体电阻上产生的能量损失。

电缆的电阻损耗可以通过以下公式进行计算：P_R=I^2*R其中，P_R表示电阻损耗，I表示电流，R表示电缆的电阻。

2.介质损耗的计算电缆的介质损耗主要是由于电磁波在电缆的绝缘层中传播时产生的能量损失。

电缆的介质损耗可以通过以下公式进行计算：P_D=I^2*X其中，P_D表示介质损耗，I表示电流，X表示电缆的电抗（reactance）。

3.总损耗的计算电缆的总损耗是电阻损耗和介质损耗的总和。

总损耗可以通过以下公式进行计算：P_total = P_R + P_D其中，P_total表示总损耗，P_R表示电阻损耗，P_D表示介质损耗。

4.电缆损耗的单位电缆的损耗通常以功率单位瓦特（W）进行表示。

当电压和电流的单位为伏特（V）和安培（A）时，损耗的单位可以通过以下公式计算：P_total (W) = V^2 (V) / R (Ω)其中，P_total表示总损耗，V表示电压，R表示电缆的电阻。

5.高频电缆损耗的计算对于高频信号的传输，电缆的损耗通常以单位长度的损耗进行计算。

电缆的单位长度损耗可以通过以下公式计算：PL(dB/m)=α(Np/m)/20其中，PL表示单位长度损耗（dB/m），α表示单位长度的总损耗（Np/m）。

以上是电缆损耗的计算公式和方法。

通过这些公式，可以计算出电缆在传输过程中的能量损失，从而进行电缆设计和选择。

电缆损耗的计算可以帮助我们评估电缆的传输性能、确定合适的电缆规格，并提供指导来降低损耗和优化电缆系统。

10KV电缆的线路损耗及电阻计算公式在高压电力传输和配电中，电缆是常用的电力输电线路。

计算电缆的线路损耗及电阻对于电缆的设计和运行非常重要。

下面是关于10KV电缆线路损耗及电阻计算的详细公式和方法。

1.电缆线路的电阻计算电缆的电阻取决于电缆的材料和结构。

电缆的电阻可以通过下面的公式计算：电阻(R)=ρ×(L/A)其中，R为电缆的电阻，ρ为电缆材料的电阻率，L为电缆的长度，A为电缆的截面积。

2.电缆线路的线路损耗计算电缆线路的线路损耗可以从以下两个方面进行计算。

2.1交流线路损耗对于交流电力传输和配电，电缆线路的损耗与电缆的电阻、电流、长度和负载功率因数相关。

交流电缆线路的线路损耗可以通过下面的公式计算：线路损耗(P)=R×I^2+X×I^2其中，P为线路损耗，R为电缆的电阻，I为电流，X=ω×L×C×10^-9为电缆的电抗，ω为角频率，L为电缆的长度，C为电缆的电容。

2.2直流线路损耗对于直流电力传输和配电，电缆线路的损耗仅与电缆的电阻和电流有关。

直流电缆线路的线路损耗可以通过下面的公式计算：线路损耗(P)=R×I^2其中，P为线路损耗，R为电缆的电阻，I为电流。

3.计算实例假设我们有一条10KV电缆，电缆的电阻为0.1欧姆/千米，长度为1千米，电流为100安培。

我们可以按照上述公式计算出线路的损耗。

对于交流线路：电缆的电抗可以通过下面的公式计算：X=2πfL=2×3.14×50×1000×10^-9=0.314欧姆线路损耗=0.1×100^2+0.314×100^2=1314瓦特对于直流线路：线路损耗=0.1×100^2=1000瓦特以上就是关于10KV电缆线路损耗及电阻计算的详细公式和方法。

根据实际情况，可以通过这些公式计算出电缆线路的线路损耗和电阻，并进行电缆的设计和运行。

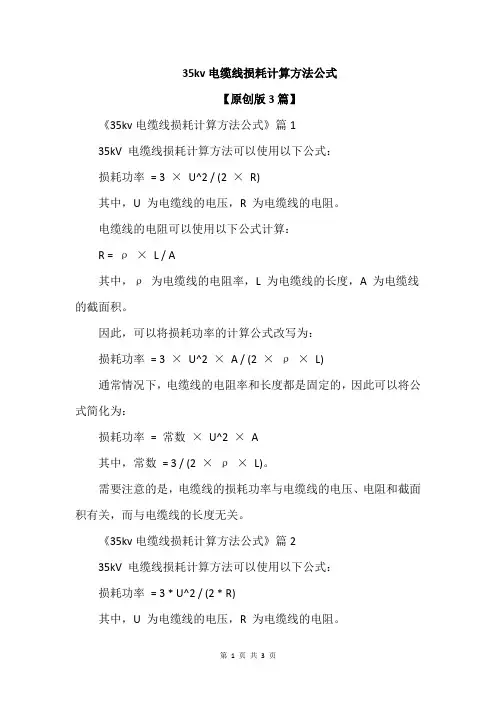

35kv电缆线损耗计算方法公式【原创版3篇】《35kv电缆线损耗计算方法公式》篇135kV 电缆线损耗计算方法可以使用以下公式：损耗功率= 3 ×U^2 / (2 ×R)其中，U 为电缆线的电压，R 为电缆线的电阻。

电缆线的电阻可以使用以下公式计算：R = ρ×L / A其中，ρ为电缆线的电阻率，L 为电缆线的长度，A 为电缆线的截面积。

因此，可以将损耗功率的计算公式改写为：损耗功率= 3 ×U^2 ×A / (2 ×ρ×L)通常情况下，电缆线的电阻率和长度都是固定的，因此可以将公式简化为：损耗功率= 常数×U^2 ×A其中，常数= 3 / (2 ×ρ×L)。

需要注意的是，电缆线的损耗功率与电缆线的电压、电阻和截面积有关，而与电缆线的长度无关。

《35kv电缆线损耗计算方法公式》篇235kV 电缆线损耗计算方法可以使用以下公式：损耗功率= 3 * U^2 / (2 * R)其中，U 为电缆线的电压，R 为电缆线的电阻。

电缆线的电阻可以使用以下公式计算：R = ρ* L / A其中，ρ为电缆线的电阻率，L 为电缆线的长度，A 为电缆线的截面积。

因此，可以将损耗功率的计算公式改写为：损耗功率= 3 * ρ* L^2 / (2 * A)在实际应用中，通常会使用均方根电流法来计算电缆线的损耗功率。

均方根电流法的公式如下：损耗功率= -3 * I^2 * R其中，I 为电缆线的均方根电流，R 为电缆线的电阻。

由于电缆线的电阻与电流成正比，因此可以使用以下公式计算电缆线的均方根电流：I = √(P / U)其中，P 为电缆线的有功功率，U 为电缆线的电压。

将上述公式代入均方根电流法的公式中，可以得到：损耗功率= -3 * √(P^2 / U^2) * R在实际应用中，还需要考虑电缆线的容抗和感抗对损耗功率的影响。

了解电路中的功率传输与传输损耗电路中的功率传输与传输损耗电路是现代科技发展中至关重要的一环。

无论是电子设备还是电力系统，电路都扮演着关键的角色。

在电路中，功率的传输和传输损耗是我们需要深入了解的核心概念。

1. 功率传输的基本原理在电路中，功率传输指的是电能从一个点传输到另一个点的过程。

通常情况下，电路的功率传输是通过电流来完成的。

根据欧姆定律，电流与电阻和电压之间存在着一定的关系：I = V/R。

通过这个公式，我们可以了解到电流与电压和电阻之间是相互联系的。

2. 传输损耗的产生在功率传输的过程中，由于各种原因，会导致一定的能量损耗，即传输损耗。

这些损耗通常以热量的形式释放出来。

主要的传输损耗包括导线的电阻损耗、电缆的电压降损耗以及电子元件的内部能量损耗等。

导线的电阻损耗是电流通过导线时，由于导线自身的电阻而产生的能量损耗。

根据欧姆定律，电阻和电流的关系是线性的，即电流越大，电阻损耗就越大。

因此，在电路设计中，要选用合适的导线材料和合适的截面积来降低电阻损耗。

电缆的电压降损耗是由于电路中电缆的电阻、电感和电容等因素引起的。

在长距离传输和高频率传输的情况下，电缆的电压降会更加明显。

这也是为什么在远距离输电和高速数据传输中，需要采取措施来补偿电缆的电压降。

电子元件的内部能量损耗主要是由于元件的内部电阻导致的。

在运行过程中，元件会通过一些内部电阻将电能转化为热能。

这种损耗是无法避免的，但可以通过合理的设计和选择低功耗的元件来减小这种损耗。

3. 降低传输损耗的方法在实际应用中，我们希望能够尽量减小功率传输过程中的损耗，以提高电路的效率。

有一些常见的方法可以帮助我们降低传输损耗。

首先，选择合适的导线和电缆，以降低电阻和电压降。

导线和电缆的材料、截面积和长度等都会影响它们的电阻和电压降。

因此，需要根据具体的应用场景来选择合适的导线和电缆。

其次，注意电子元件的功耗。

在选择元件时，可以考虑其内部电阻和额定功耗，选择低功耗的元件来降低能量损耗。

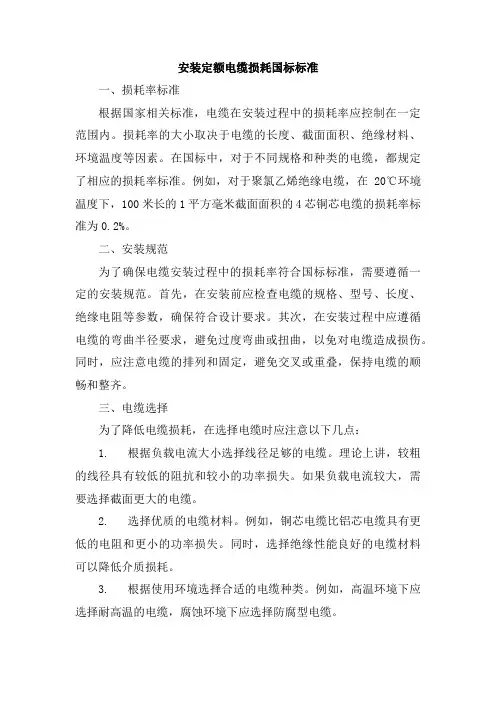

安装定额电缆损耗国标标准一、损耗率标准根据国家相关标准，电缆在安装过程中的损耗率应控制在一定范围内。

损耗率的大小取决于电缆的长度、截面面积、绝缘材料、环境温度等因素。

在国标中，对于不同规格和种类的电缆，都规定了相应的损耗率标准。

例如，对于聚氯乙烯绝缘电缆，在20℃环境温度下，100米长的1平方毫米截面面积的4芯铜芯电缆的损耗率标准为0.2%。

二、安装规范为了确保电缆安装过程中的损耗率符合国标标准，需要遵循一定的安装规范。

首先，在安装前应检查电缆的规格、型号、长度、绝缘电阻等参数，确保符合设计要求。

其次，在安装过程中应遵循电缆的弯曲半径要求，避免过度弯曲或扭曲，以免对电缆造成损伤。

同时，应注意电缆的排列和固定，避免交叉或重叠，保持电缆的顺畅和整齐。

三、电缆选择为了降低电缆损耗，在选择电缆时应注意以下几点：1.根据负载电流大小选择线径足够的电缆。

理论上讲，较粗的线径具有较低的阻抗和较小的功率损失。

如果负载电流较大，需要选择截面更大的电缆。

2.选择优质的电缆材料。

例如，铜芯电缆比铝芯电缆具有更低的电阻和更小的功率损失。

同时，选择绝缘性能良好的电缆材料可以降低介质损耗。

3.根据使用环境选择合适的电缆种类。

例如，高温环境下应选择耐高温的电缆，腐蚀环境下应选择防腐型电缆。

4.在电压要求较高的系统中，应选择低阻抗的电缆。

四、定期维护为了确保电缆的正常运行和延长使用寿命，应定期对电缆进行维护。

首先，应定期检查电缆的外观和绝缘情况，发现损伤或老化应及时处理或更换。

其次，应定期测量电缆的电阻和电压降，以监测电缆的运行状态和损耗情况。

如果发现异常情况，应及时进行分析和处理。

此外，对于长期运行的电缆，应进行预防性试验和维修保养，以预防潜在故障的发生。

在实际应用中，针对不同型号、规格和用途的电缆，其损耗标准和安装要求可能存在差异。

因此，在进行电缆安装和运行维护时，应充分了解相关标准和规范的要求，并严格遵守执行。

同时，针对具体的应用场景和条件，可以进行相应的试验和测量，以确保电缆的安全、稳定和高效运行。

电缆电路功率损耗计算公式：电流等于电压除以电阻：I=U/R功率等于电压与电流的乘积：P=U×I=U×U×IDb危化简大数字的计算，采用对数的方式进行缩小计算：db=10log p 电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积电阻率的计算公式为：ρ=RS/Lρ为电阻率----常用单位是Ω.mS 为横截面积----单位是㎡R 为电阻值----单位是ΩL 是导线长度----单位是 M电缆选择的计算顺序例：允许损耗为 Xdbx=10log p计算所损耗的功率p（1）p=U×U/R根据额定功率与额定电压计算负荷的等效电阻（2）计算整个电路的电流I=(p额—p负)/R负（3）根据电流与损耗功率决定电缆电阻P=I×I×R(5) 根据电阻率与长度决定电缆截面积ρ=RS/L电阻率请询问电缆厂家几种金属导体在20℃时的电阻率已知电缆长度，功率，电压，需要多粗电缆电压380V，电压降7％，则每相电压降=380×0.007/2=13.3V功率30kw，电流约60A，线路每相电阻R=13.3/60=0.2217Ω长度1000M，电阻0.2217铝的电阻率是0.0029，则电缆截面S=1000×0.0029/0.2217=131㎜ 2 铜的电阻率是0.0017，则电缆截面S=1000×0.0017/0.2217=77㎜ 2由于电机启动电流会很大，应选用150㎜2以上的铝缆或95㎜2以上的铜缆电压降7％意味着线路损耗7％这个损耗实际上是很大的。

如果每天使用8小时一月就会耗电500度，（农电规程中电一年就是6000度。

压380V的供电半径不得超过500米）电缆选型表基本含义：H—电话通信电缆 Y—实心聚氯乙烯或聚乙烯绝缘 YF—泡沫聚烯轻绝缘 YP—泡沫/实心皮聚烯轻绝缘 V—聚乙烯 A—涂塑铝带粘接屏蔽聚乙烯护套 C—自承式 T—石油膏填充 23—双层防腐钢带线包铠装聚乙烯外被层 33—单层细钢丝铠装聚乙烯外被层 43—单层粗钢丝铠装聚乙烯外被层 53—单层钢丝带皱纹纵包铠装聚乙烯外被层 553—双层钢带皱纹纵包铠装聚乙烯外被层。

电缆损耗计算公式电缆损耗是指电缆内部导体电流通过电缆时产生的功率损耗。

电缆损耗计算是为了确定电缆的有效传输能力以及电缆安全可靠的传输电流的能力。

电缆损耗主要由两部分组成：电阻损耗和磁耗损耗。

电缆的电阻损耗是由电缆的导体电阻引起的。

当电流通过电缆时，导体就会产生电阻，从而产生热量。

电阻损耗的大小与电缆的电阻和电流大小有关。

电阻损耗的计算公式如下：P=I^2*R其中，P为电阻损耗，单位为瓦特(W)；I为电流，单位为安培(A)；R 为电缆导体的电阻，单位为欧姆(Ω)。

电缆的磁耗损耗是由电磁感应原理引起的。

当电流通过电缆时，由于电流的变化会产生磁场，而磁场的变化又会引起导体中的涡流。

导体中的涡流会产生额外的能量损耗，即磁耗损耗。

磁耗损耗的大小与电流大小、电缆的长度和频率有关。

磁耗损耗的计算公式如下：P=I^2*Rm*f其中，P为磁耗损耗，单位为瓦特(W)；I为电流，单位为安培(A)；Rm为电缆的单位长度磁阻抗，单位为欧姆/米(Ω/m)；f为电流的频率，单位为赫兹(Hz)。

对于直流电缆，电缆的磁耗损耗可以忽略不计。

因为直流电流的频率为零，根据上述磁耗损耗的计算公式可知，磁耗损耗为零。

而对于交流电缆，电缆的磁耗损耗需要考虑。

总的电缆损耗等于电阻损耗和磁耗损耗之和：PTotal = PRes + PMag其中，PTotal为总的电缆损耗，PRes为电阻损耗，PMag为磁耗损耗。

除了上述的损耗公式，还可以借助电缆的阻抗数据来计算电缆的损耗。

电缆的阻抗和电缆损耗有着密切的关系。

根据电缆的阻抗数据，可以计算出电缆的电阻和磁阻抗，从而计算出电阻损耗和磁耗损耗。

综上所述，电缆损耗的计算公式包括电阻损耗和磁耗损耗的公式，可以根据电缆的导体电阻、电流大小、频率、磁阻抗等数据进行计算。

通过电缆损耗的计算，可以评估电缆的传输能力和安全可靠性，为电缆的设计和应用提供重要的参考依据。

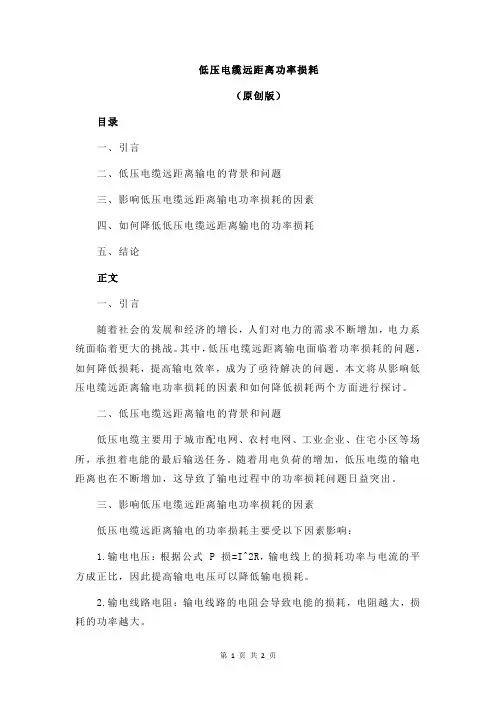

低压电缆远距离功率损耗（原创版）目录一、引言二、低压电缆远距离输电的背景和问题三、影响低压电缆远距离输电功率损耗的因素四、如何降低低压电缆远距离输电的功率损耗五、结论正文一、引言随着社会的发展和经济的增长，人们对电力的需求不断增加，电力系统面临着更大的挑战。

其中，低压电缆远距离输电面临着功率损耗的问题，如何降低损耗，提高输电效率，成为了亟待解决的问题。

本文将从影响低压电缆远距离输电功率损耗的因素和如何降低损耗两个方面进行探讨。

二、低压电缆远距离输电的背景和问题低压电缆主要用于城市配电网、农村电网、工业企业、住宅小区等场所，承担着电能的最后输送任务。

随着用电负荷的增加，低压电缆的输电距离也在不断增加，这导致了输电过程中的功率损耗问题日益突出。

三、影响低压电缆远距离输电功率损耗的因素低压电缆远距离输电的功率损耗主要受以下因素影响：1.输电电压：根据公式 P 损=I^2R，输电线上的损耗功率与电流的平方成正比，因此提高输电电压可以降低输电损耗。

2.输电线路电阻：输电线路的电阻会导致电能的损耗，电阻越大，损耗的功率越大。

3.输电电流：根据公式 P=UI，输电功率与电流成正比，当输电电压一定时，减小输电电流可以降低输电损耗。

4.输电线材料：输电线的材料会影响线路的电阻，选择电阻较小的材料可以降低输电损耗。

四、如何降低低压电缆远距离输电的功率损耗针对以上影响因素，可以采取以下措施降低低压电缆远距离输电的功率损耗：1.提高输电电压：根据公式 P 损=U^2/R，输电损耗与输电电压的平方成反比，提高输电电压可以降低输电损耗。

2.选择合适的输电线材料：采用电阻较小的输电线材料，可以降低输电损耗。

3.优化输电电流：通过调整输电电流，可以降低输电损耗。

4.增加输电线路：增加输电线路可以降低线路的电阻，从而降低输电损耗。

五、结论低压电缆远距离输电面临着功率损耗的问题，影响损耗的因素包括输电电压、输电线路电阻、输电电流和输电线材料等。

6平方电缆线功率损耗6平方电缆线功率损耗电缆线是电力传输和信号传输的重要设备，而功率损耗是电缆线在传输过程中不可避免的现象。

本文将从电缆线的功率损耗原因、计算方法和降低功率损耗的措施等方面进行探讨。

一、功率损耗的原因电缆线的功率损耗主要有以下几个原因：1. 电阻损耗：电缆线的导体存在一定的电阻，电流通过导体时会产生电阻损耗。

电阻损耗与电缆线的导体材质、截面积以及电流大小有关，通常用导体电阻来表示。

2. 电感损耗：电缆线的导体由于存在一定的电感，当电流发生变化时，导体内部会产生电感电势，导致电能转化为热能而损耗。

3. 介质损耗：电缆线的绝缘材料存在一定的损耗，当电流通过绝缘材料时，会产生介质损耗，使电能转化为热能而损耗。

4. 辐射损耗：电缆线在传输电能时会产生辐射，辐射能量会损耗掉一部分电能。

5. 电缆线的长度：电缆线的长度越长，功率损耗就越大。

二、功率损耗的计算方法功率损耗的计算可以通过以下公式来进行：功率损耗 = 电流的平方× 电缆线的电阻根据公式可知，功率损耗与电流的平方成正比，与电缆线的电阻成正比。

因此，在实际应用中，为了减小功率损耗，可以从以下几个方面入手：1. 选择合适的导体材质和截面积：导体材质的选择应具有较低的电阻率，以减小电阻损耗。

同时，选择适当的导体截面积，可以降低电阻损耗。

2. 优化电缆线的结构：合理设计电缆线的结构，减小电感损耗和介质损耗。

例如，可以采用多股绞合的导体结构，减小电感损耗；选择低损耗的绝缘材料，减小介质损耗。

3. 控制电缆线的长度：在设计电缆线时，应根据实际需求合理控制电缆线的长度，避免长度过长导致功率损耗增大。

4. 降低电流大小：通过合理设计电路，降低电流大小，可以有效减小功率损耗。

三、降低功率损耗的措施为了降低电缆线的功率损耗，可以采取以下措施：1. 选择合适的电缆线规格：根据实际需求选择合适的电缆线规格，以满足电能传输的要求，并降低功率损耗。

2. 优化电缆线的布线方式：合理布置电缆线，避免电缆线过长或过密，减小功率损耗。

线路损耗的计算（1）供电线路损耗当电流通过三相供电线路时，在线路导线电阻上的功率损耗为：ΔP = 3I2R×10-3ΔP：线路电阻功率损耗，kW；I：线路的相电流，A；R：线路每相导线的电阻，Ω。

近似认为一天24小时中每小时内电流不变，则全日线路损耗电量计算式为：ΔW=3（I12 + I22 +…+ I242）R×10-3ΔW：全天线路损耗电量，kW·h。

（2）电力电缆线路损耗主要包括导体电阻损耗、介质损耗、铅包损耗、钢铠损耗。

介质损耗约为导体电阻损耗的1%~3%，铅包损耗约为1.5%，钢铠损耗在三芯电缆中，如导线截面不大于185mm2，可忽视不计。

ΔW=3 I2msr0 l×24×10-3r0：电力电缆线路每相导体单位长度的电阻值，Ω/km；l：电力电缆线路长度，km；Ims：线路代表日均方根电流，A。

（3）电力电容器损耗主要为介质损耗:Qc：电力电容器的容量，kvar；δ：绝缘介质损失角，国产电力电容器tgδ可取0.004。

常用线损计算方法损失因数法、均方根电流法、最大负荷损耗小时法。

1）损失因数法（最大电流法）利用日负荷曲线的最大值与均方根值之间的等效关系进行线损的计算。

（1）损失因数F为线损计算时段内的平均功率损失ΔPav与最大负荷功率损失Δ Pmax之比。

1）对一般电网：F=0.3f+0.7f 22）对供电输电网：F=0.083f+ 1. 036 f 2 – 0.12f 3f：负荷率；Pav：平均负荷；Pmax：最大负荷。

(2)T时段的线损值通过损失因数，可采纳最大负荷时的功率损失计算时段T内的线损耗值。

计算式为：ΔW=ΔPmaxFTΔPmax：最大负荷功率损失；F ：损失因数；例：如图示为10kv配电线路，若b、c点负荷的功率因数为0.8，负荷率f为0.5，求年电能损失。

解：ab段线路的最大电流为：Iabmax=(200+100) ×0.8=240Abc段线路的最大电流Ibcmax=100A，则：ΔPmax=(3Iabmax2R1+3Ibcmax2R2) ×10-3=435.6kw若F=0.3f+0.7f2，则：F=0.325，ΔW= PmaxFT=1240153.2kw·h2）均方根电流法指线路中流过均方根电流所消耗的电能，相当于实际负荷在同一时期内消耗的电能。
