加工中心换刀程序分析

加工中心的换刀形式以及刀库种类介绍数控机床的自动换刀装置中，实现刀库与机床主轴之间传递和装卸刀具的装置称为刀具交换装置。

本文讲解了加工中心的换刀形式以及刀库种类相关内容。

自动换刀数控机床多采用刀库式自动换刀装置。

带刀库的自动换刀系统由刀库和刀具交换机构组成，它是多工序数控机床上应用最广泛的换刀方法。

换刀过程较为复杂，首先把加工过程中需要使用的全部刀具分别安装在标准的刀柄上，在机外进行尺寸预调整之后，按一定的方式放入刀库，换刀时先在刀库中进行选刀，并由刀具交换装置从刀库和主轴上取出刀具。

在进行刀具交换之后，将新刀具装入主轴，把旧刀具放回刀库。

存放刀具的刀库具有较大的容量，它既可安装在主轴箱的侧面或上方，也可作为单独部件安装到机床以外。

1、刀库的种类刀库用于存放刀具，它是自动换刀装置中的主要部件之一。

根据刀库存放刀具的数目和取刀方式，刀库可设计成不同类型。

图7.1所示为常见的几种刀库的形式。

(1)直线刀库。

如图7.1(a)所示，刀具在刀库中直线排列、结构简单，存放刀具数量有限(一般8把-12把)，较少使用。

(2)圆盘刀库。

如图7.1(b)-(g)所示，存刀量少则6把-8把，多则50把-60把，有多种形式。

图7.1(b)所示刀库，刀具径向布置，占有较大空间，一般置于机床立柱上端。

图7.1(c)所示刀库，刀具轴向布置，常置于主轴侧面，刀库轴心线可垂直放置，也可以水平放置，较多使用。

图7.1(d)所示刀库，刀具为伞状布置，多斜放于立柱上端。

为进一步扩充存刀量，有的机床使用多圈分布刀具的圆盘刀库(图7.1(e))，多层圆盘刀库(图7.1(f))和多排圆盘刀库(图7.1(g))。

多排圆盘刀库每排4把刀，可整排更换。

后三种刀库形式使用较少。

(3)链式刀库。

链式刀库是较常使用的形式(图7.1(h),(i))，常用的有单排链式刀库(图7.1(h))和加长链条的链式刀库(图7.1(i))。

(4)其他刀库。

格子箱式刀库，如图7.1(j)、k，刀库容量较大。

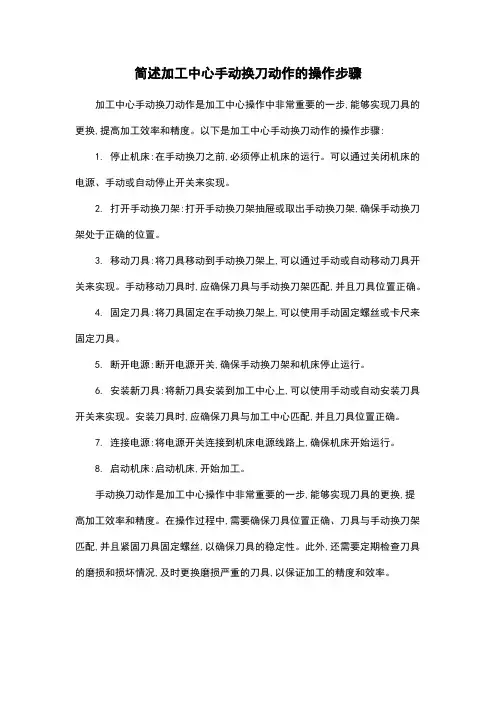

简述加工中心手动换刀动作的操作步骤加工中心手动换刀动作是加工中心操作中非常重要的一步,能够实现刀具的更换,提高加工效率和精度。

以下是加工中心手动换刀动作的操作步骤:
1. 停止机床:在手动换刀之前,必须停止机床的运行。

可以通过关闭机床的电源、手动或自动停止开关来实现。

2. 打开手动换刀架:打开手动换刀架抽屉或取出手动换刀架,确保手动换刀架处于正确的位置。

3. 移动刀具:将刀具移动到手动换刀架上,可以通过手动或自动移动刀具开关来实现。

手动移动刀具时,应确保刀具与手动换刀架匹配,并且刀具位置正确。

4. 固定刀具:将刀具固定在手动换刀架上,可以使用手动固定螺丝或卡尺来固定刀具。

5. 断开电源:断开电源开关,确保手动换刀架和机床停止运行。

6. 安装新刀具:将新刀具安装到加工中心上,可以使用手动或自动安装刀具开关来实现。

安装刀具时,应确保刀具与加工中心匹配,并且刀具位置正确。

7. 连接电源:将电源开关连接到机床电源线路上,确保机床开始运行。

8. 启动机床:启动机床,开始加工。

手动换刀动作是加工中心操作中非常重要的一步,能够实现刀具的更换,提高加工效率和精度。

在操作过程中,需要确保刀具位置正确、刀具与手动换刀架匹配,并且紧固刀具固定螺丝,以确保刀具的稳定性。

此外,还需要定期检查刀具的磨损和损坏情况,及时更换磨损严重的刀具,以保证加工的精度和效率。

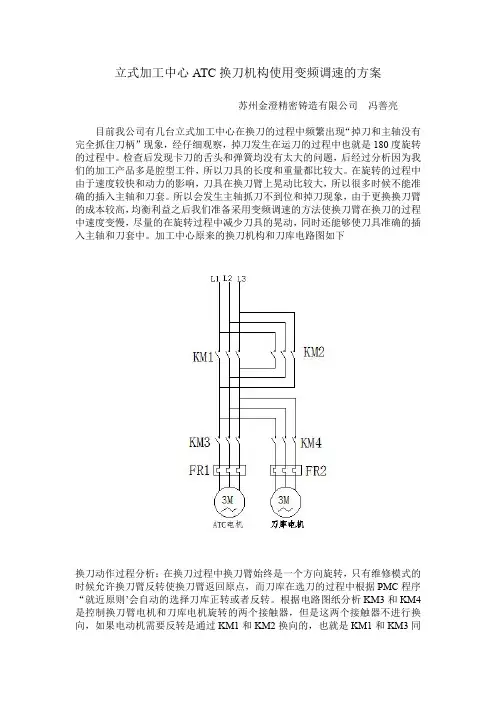

立式加工中心ATC换刀机构使用变频调速的方案苏州金澄精密铸造有限公司冯善亮目前我公司有几台立式加工中心在换刀的过程中频繁出现“掉刀和主轴没有完全抓住刀柄”现象，经仔细观察，掉刀发生在运刀的过程中也就是180度旋转的过程中。

检查后发现卡刀的舌头和弹簧均没有太大的问题，后经过分析因为我们的加工产品多是腔型工件，所以刀具的长度和重量都比较大。

在旋转的过程中由于速度较快和动力的影响，刀具在换刀臂上晃动比较大，所以很多时候不能准确的插入主轴和刀套。

所以会发生主轴抓刀不到位和掉刀现象，由于更换换刀臂的成本较高，均衡利益之后我们准备采用变频调速的方法使换刀臂在换刀的过程中速度变慢，尽量的在旋转过程中减少刀具的晃动，同时还能够使刀具准确的插入主轴和刀套中。

加工中心原来的换刀机构和刀库电路图如下换刀动作过程分析：在换刀过程中换刀臂始终是一个方向旋转，只有维修模式的时候允许换刀臂反转使换刀臂返回原点，而刀库在选刀的过程中根据PMC程序“就近原则’会自动的选择刀库正转或者反转。

根据电路图纸分析KM3和KM4是控制换刀臂电机和刀库电机旋转的两个接触器，但是这两个接触器不进行换向，如果电动机需要反转是通过KM1和KM2换向的，也就是KM1和KM3同时吸合时换刀臂电机正转，KM2和KM3吸合时换刀臂电机反转。

KM2和KM3同时吸合时换刀臂电机反转，KM2和KM4同时吸合时刀库反转，在控制电路和梯形图中实现程序和硬件互锁，避免换刀臂和刀库电机同时动作，该电路通四个接触器巧妙的配合来完成整个换刀过程，由于在调速过程中刀库的速度不需要调整，所以刀库部分电路不做任何更改。

而换刀臂的电路更改之后如下电路通过原来的接触器的辅助控制常开触点来控制变频器的正转与反转，。

同时用变频器将工频50HZ的交流电降低以此来降低电机的工作频率。

防止在换刀过程中掉刀和插刀不到位等故障的发生。

加工中心换刀的三个步骤及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!步骤一：准备换刀1. 确保加工中心处于停止状态，并关闭所有相关的电源和控制系统。

加工中心机床圆盘式刀库发那科系统PMC的编程技术安庆长谷川数控机床有限公司 雷晓鹏北京发那科机电有限公司 胡 年自动换刀机构（ATC）是数控机床易发生故障的地方。

本文介绍PMC的编程思路和方法，供大家讨论。

此程序自2004年始已在数百台加工中心运用。

一、基本规则1、刀具在D0000到D0032登录。

D0000登录主轴刀具号，D0001到D0032登录刀套内刀具号，在此假定刀库容量为32把刀。

2、执行T码时,刀库中T码刀具旋转到换刀口位置，在刀库旋转过程中，程序自动加工运行不中断，称之为预选刀。

3、M6执行换刀过程，执行前，Z轴必须回第一参考点，即 G91 G28 Z0或 M19 G91 G28 Z0。

4、允许的大径刀（如面铣刀）直径不容许超过普通刀具（以下简称：小径刀）最大直径的二倍，否则大径刀之间随机交换会撞刀。

刀具重量不能超过刀库容许重量。

大径刀刀具号设定规则：大径刀的相临两侧刀套内必须为空，空刀套的刀具号自动设定为99（也可设定其他数字，PMC识别为空刀）。

D100内设定大径刀个数，小径刀刀具号必须大于大径刀个数乘2加1。

初始设定主轴刀具号D0000必须是小径刀刀具号。

5、大径刀具交换规则：小径刀可放进大径刀刀套内，大径刀不可放进小径刀刀套内。

主轴小径刀与刀库小径刀交换，一次性换刀；主轴大径刀与刀库大径刀交换，一次性换刀；主轴小径刀与刀库大径刀交换，一次性换刀，小径刀放进大径刀刀杯套内；主轴大径刀与刀库小径刀交换， 第一次将原大径刀刀套内的小径刀换到主轴上，第二次再进行小径刀之间的交换。

以上交换规则PMC自动识别换刀。

6、在刀库运行中发生停电等故障，具备中断点记忆和用按键操作恢复功能。

有完善的电机保护和报警操作提示。

7、以上自动刀具交换（ATC）动作本文介绍的都用PMC完成，读者也可用宏程序和PMC结合编程实现。

二、PMC程序框图三、详细介绍刀库盘旋转部分PMC程序和说明1、准备工作自动换刀部分反馈信号：R30.0=1 主轴抓刀反馈；R30.1=1 主轴松刀反馈，延迟0.2秒是消除信号反馈传感器安装误差，其它信号反馈延迟道理相同；R30.2=1 刀杯上（水平位置）信号反馈；R30.3=1 刀杯下（刀具垂直向下位置）信号反馈。

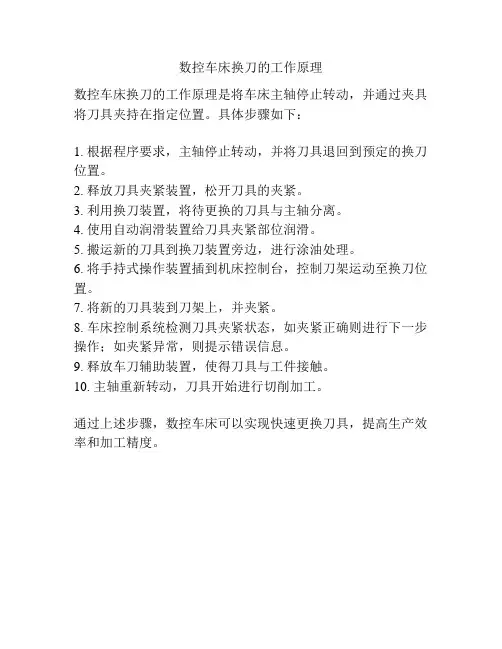

数控车床换刀的工作原理
数控车床换刀的工作原理是将车床主轴停止转动，并通过夹具将刀具夹持在指定位置。

具体步骤如下：
1. 根据程序要求，主轴停止转动，并将刀具退回到预定的换刀位置。

2. 释放刀具夹紧装置，松开刀具的夹紧。

3. 利用换刀装置，将待更换的刀具与主轴分离。

4. 使用自动润滑装置给刀具夹紧部位润滑。

5. 搬运新的刀具到换刀装置旁边，进行涂油处理。

6. 将手持式操作装置插到机床控制台，控制刀架运动至换刀位置。

7. 将新的刀具装到刀架上，并夹紧。

8. 车床控制系统检测刀具夹紧状态，如夹紧正确则进行下一步操作；如夹紧异常，则提示错误信息。

9. 释放车刀辅助装置，使得刀具与工件接触。

10. 主轴重新转动，刀具开始进行切削加工。

通过上述步骤，数控车床可以实现快速更换刀具，提高生产效率和加工精度。

加工中心的刀库形式与自动换刀程序的调试————————————————————————————————作者：————————————————————————————————日期：ﻩ加工中心的刀库形式与自动换刀程序的调试一、实训目的( 1 )了解加工中心的各种刀库形式;( 2 ）了解机械手换刀的基本动作组成；（ 3 )掌握加工中心自动换刀程序的编写与调试运行;二、预习要求认真阅读加工中心组成、换刀装置、自动换刀程序的编写等章节内容。

三、实训理论基础1 .加工中心的刀库形式加工中心刀库的形式很多,结构各异。

常用的刀库有鼓轮式和链式刀库两种。

图 11－１鼓轮式刀库（ a )径向取刀形式（ b ）轴向取刀形式 ( c ）径向布置形式（ d ）角度布置形式鼓轮式刀库结构简单,紧凑，应用较多。

一般存放刀具不超过３2 把。

见图 11-１。

径向取刀形式( a )多用于使用斗笠式刀库的立式加工中心和使用角度布置的机械手换刀装置的加工中心;形式( b ）应用比较广泛,可用于立式和卧式加工中心，换刀可用机械手或直接主轴移动式换刀。

由于从布局设计方面的考虑，鼓轮式刀库一般都采用侧向安装的结构形式，若用于机械手平行布置的加工中心时，刀库中的刀袋(座）通常在换刀工作位可作９0 o 翻转。

形式( c ）多用于小型钻削中心;形式( d ）一般用于专用加工中心。

链式刀库多为轴向取刀，适于要求刀库容量较大的加工中心。

见图１１-2 。

图 1１－2 链式刀库2 .自动换刀装置及其动作分解斗笠式刀库换刀装置我们已经在实训 4 中接触过，在此就不再赘述。

对于刀库侧向布置、机械手平行布置的加工中心,其换刀动作分解见图１1-３。

换刀时，Tｘｘ指令的选刀动作和Ｍ６指令的换刀动作可分开使用。

图 1１-３平行布置机械手的换刀过程图1１-4 角度布置机械手的换刀过程对于刀库侧向布置、机械手角度布置的加工中心，其换刀动作分解见图 11-4 。

机械手换刀装置的自动换刀动作如下:（1)主轴端: 主轴箱回到最高处( Z 坐标零点)，同时实现“主轴准停”。

加工中心刀具的装卸及对刀过程入门指导：一．加工中心刀具的装卸1．库上刀具的装卸：①选择手动、手轮、增量寸动等操作方式②通过手动换刀键将刀库内的刀号旋转到装刀位③将刀具(刀具上的凹槽要对准刀槽内的凸起)沿着刀槽平行推入★切记：a.在刀库内不能装屏幕上所显示的刀号，否则必撞无疑b.在按手动换刀键的频率不能过快，否则必乱无疑④卸刀则反2．主轴上刀具的装卸：①在手动、手轮、增量寸动等方式下②将刀具对准主轴的锥孔向上推入(注：刀具上的凹槽要对准主轴上的凸起)③按下主轴上的气压电磁阀开关按钮(注：此时另一支手紧抓刀具)3．刀夹上刀具的装卸：二．加工中心自动换刀1．指令格式：T___M06（对应刀盘里的刀的位置号）2．自动换刀步骤：★切记：刀盘（刀库）里的刀号要与程序里的刀号一致①选择〔单节程式〕操作方式②按F3（MDI输入）③输入换刀指令及刀号④执行〔循环启动〕（即：单节程式→ F4→ F3 → T_ _ → ENTER）三．刀库混乱的处理方法：（引起混乱的原因：突然断电、手动换刀时刀库转动过快、程序出错）1．把刀具全部取下2．利用刀库正反转使刀库的“1号”刀位正对准主轴3．选择〔原点复归〕操作方式4．一直按住刀库的正转按钮，直到屏幕上出现主轴上的刀号为“1号”刀为止5．进行自动换刀检验刀库是否调整好（即：单节程式→ F4 → F3 → T_ _ → ENTER）四．加工中心的对刀(一)对刀前预备设定：1．选择主轴转速为800r/min以下2．基准刀一般选择精加工刀具3．设定基准刀的补偿值为零(二)：分中对刀：（原理与铣床分中对刀一致）1.对X轴：①利用手轮方式，将基准刀轻轻地碰上工件或毛坯的侧面；②提刀；③F1（机台设定）→输入X → F3（清除坐标）；④将基准刀移到X轴方向的另一个侧面上，直到接触为止；⑤提刀；⑥ F1（机台设定）→输入X → F2（1/2坐标）；2.对Y 轴：（同理对X轴）3.对Z轴：①利用手轮方式，将基准刀轻轻地碰上工件或毛坯的侧面② F1（机台设定）→输入Z →F3（清除坐标）(三)零点偏置：(坐标系的设定)1．前提：将刀位点与编程原点重合时才按照以下步骤进行2．步骤：按F5(设定工件坐标系) →移动光标选择对应的坐标→按F1(自动坐标系设定)(四)刀补设定：（是指刀具的长度补偿）1.将基准刀所对应刀补值清零2.利用单节程式，调用第二把刀具(粗加工刀具)3.利用手轮方式，将此粗加工刀具轻碰上工件上表面时，把此时在屏幕上所显示Z轴相对坐标值记下来4.按F4〔执行加工〕→按F5〔刀具设定〕→将刚记下的坐标值输入到第二把刀具号所对应长度补偿位置处5.其余刀具补偿设定同理第二把刀具设定巡回指导：分组练习1.现场指导分中对刀的步骤及方法2.指导设定工件坐标系3.检查学生所设定的刀具补偿值结束指导：1.由学生提问题并及时解答2.课后总结。

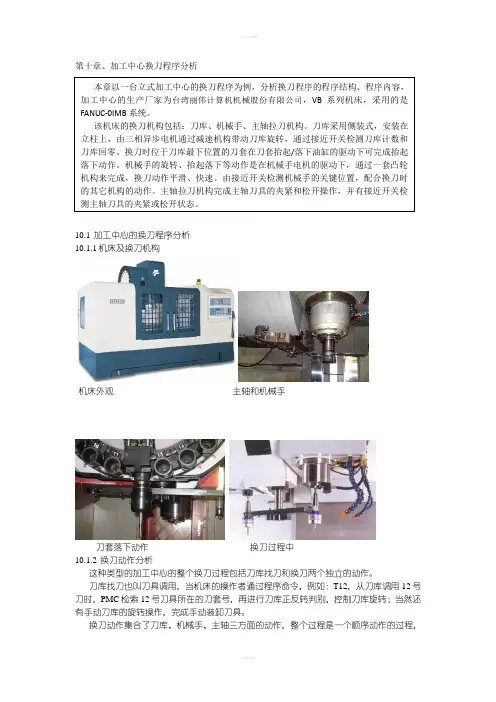

第十章、加工中心换刀程序分析10.1 加工中心的换刀程序分析10.1.1机床及换刀机构机床外观主轴和机械手刀套落下动作换刀过程中10.1.2 换刀动作分析这种类型的加工中心的整个换刀过程包括刀库找刀和换刀两个独立的动作。

刀库找刀也叫刀具调用，当机床的操作者通过程序命令，例如：T12，从刀库调用12号刀时，PMC检索12号刀具所在的刀套号，再进行刀库正反转判别，控制刀库旋转；当然还有手动刀库的旋转操作，完成手动装卸刀具。

换刀动作集合了刀库、机械手、主轴三方面的动作，整个过程是一个顺序动作的过程，本章以一台立式加工中心的换刀程序为例，分析换刀程序的程序结构、程序内容，加工中心的生产厂家为台湾丽伟计算机机械股份有限公司，VB系列机床，采用的是FANUC-0IMB系统。

该机床的换刀机构包括：刀库、机械手、主轴拉刀机构。

刀库采用侧装式，安装在立柱上，由三相异步电机通过减速机构带动刀库旋转，通过接近开关检测刀库计数和刀库回零。

换刀时位于刀库最下位置的刀套在刀套抬起/落下油缸的驱动下可完成抬起落下动作。

机械手的旋转、抬起落下等动作是在机械手电机的驱动下，通过一套凸轮机构来完成，换刀动作平滑、快速。

由接近开关检测机械手的关键位置，配合换刀时的其它机构的动作。

主轴拉刀机构完成主轴刀具的夹紧和松开操作，并有接近开关检测主轴刀具的夹紧或松开状态。

通过顺序动作的步骤一步步完成换刀。

以程序控制自动换刀来解释整个换刀过程10.1.3换刀电路:10.1.4换刀程序地址说明:加工中心的换刀程序比较复杂庞大，所涉及的地址较多，为便于阅读梯形图程序，将所涉及的地址放在附录。

10.1.5 换刀程序介绍该机床的PLC类型为SB7，下图是该程序的清单，与换刀有关的程序内容出现在一级程序、二级程序，没有为换刀专门编写子程序。

因为，换刀过程中机械手动作较快，机械手的60度、中间点、180度的检测信号出现的时间很短，所以将这部分的程序放在一级程序，保证8ms能处理到这种信号。

实验题目：系部：专业：学号:班级：姓名：通组成员：2013年 11月 25日实验一加工中心道具的识别与自动换刀一、实验目的：（1）通过观察机床自动换刀操作，分析换刀的基本运动过程，掌握相关刀具自动识别技术等。

（2）了解数控刀具换刀及夹具的结构、功能。

二、实验报告要求：（1）列出刀具识别技术，自动换刀方式最新研究进展。

（2）并绘制相关运动组件简图，准确描述换刀过程。

（一）、刀具的自动识别技术1、刀具管理系统中的条码识别技术。
